Массажёр

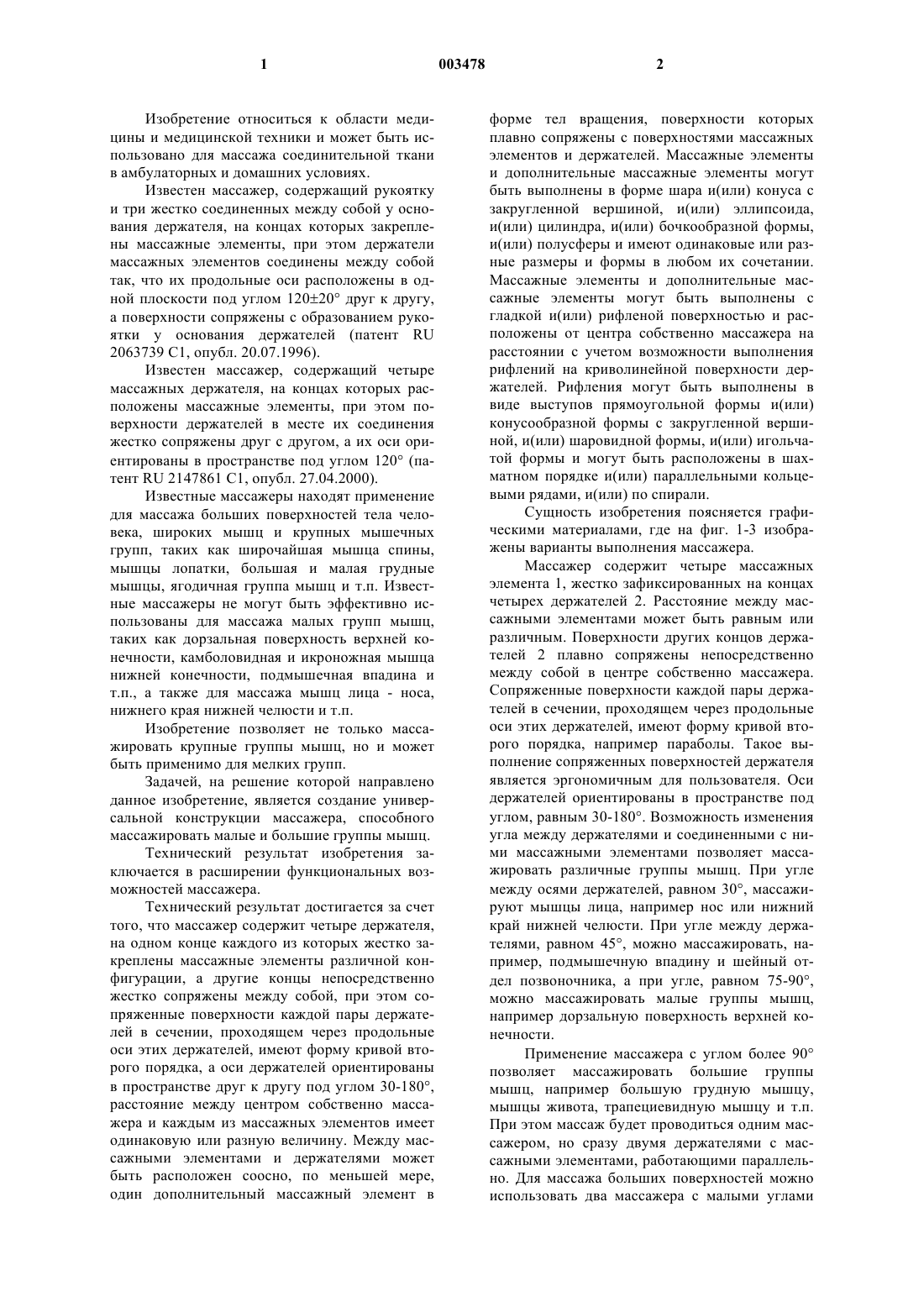

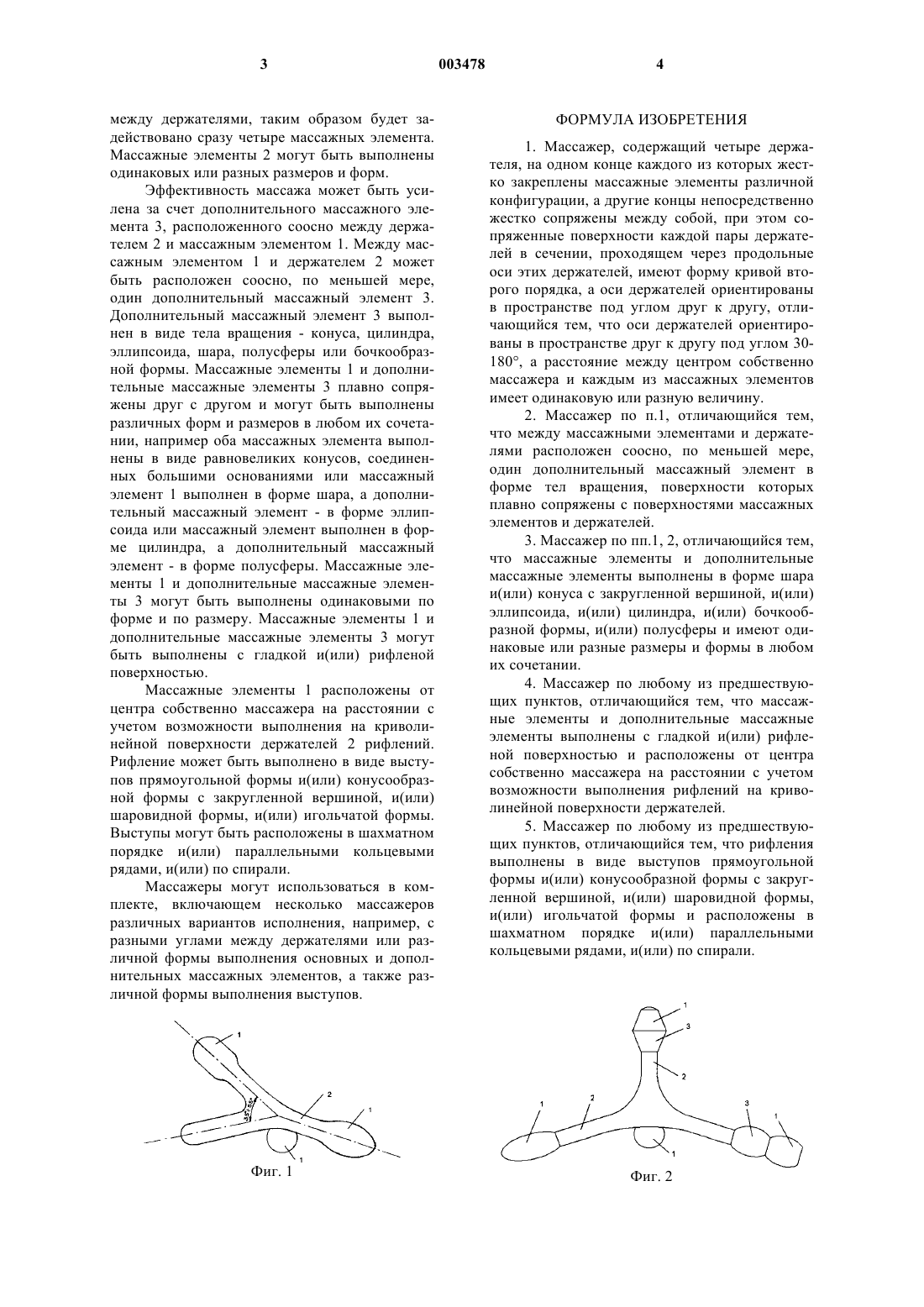

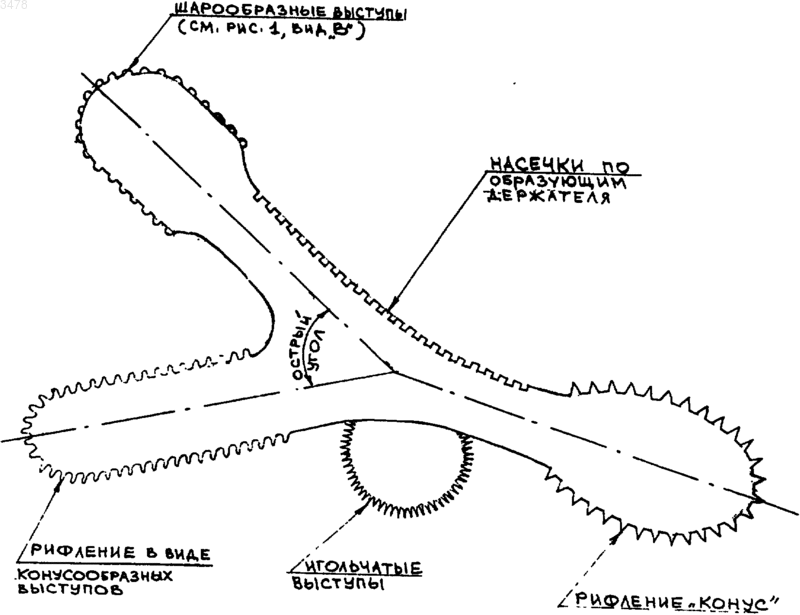

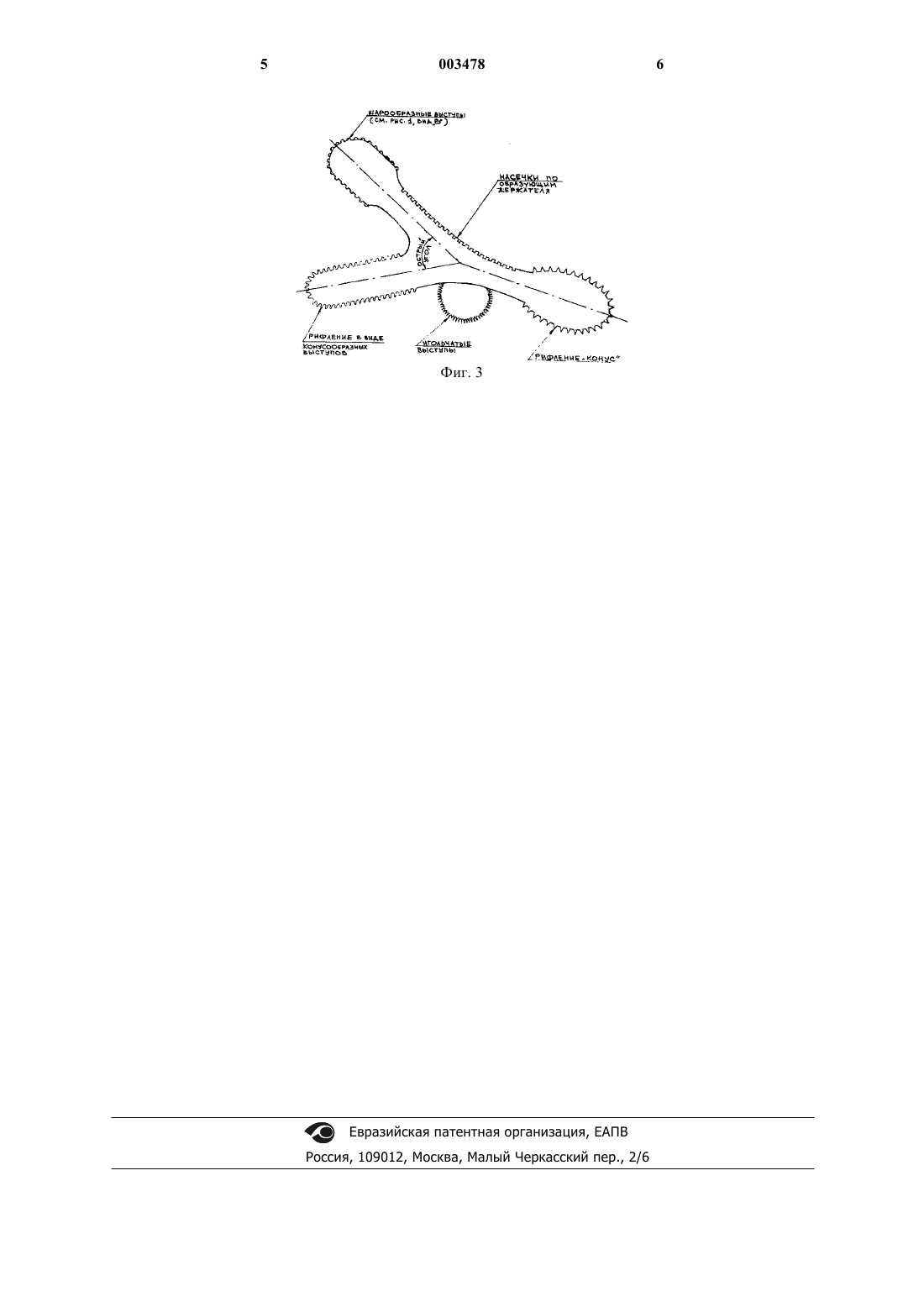

1 Изобретение относиться к области медицины и медицинской техники и может быть использовано для массажа соединительной ткани в амбулаторных и домашних условиях. Известен массажер, содержащий рукоятку и три жестко соединенных между собой у основания держателя, на концах которых закреплены массажные элементы, при этом держатели массажных элементов соединены между собой так, что их продольные оси расположены в одной плоскости под углом 12020 друг к другу,а поверхности сопряжены с образованием рукоятки у основания держателей (патент RU 2063739 С 1, опубл. 20.07.1996). Известен массажер, содержащий четыре массажных держателя, на концах которых расположены массажные элементы, при этом поверхности держателей в месте их соединения жестко сопряжены друг с другом, а их оси ориентированы в пространстве под углом 120 (патент RU 2147861 С 1, опубл. 27.04.2000). Известные массажеры находят применение для массажа больших поверхностей тела человека, широких мышц и крупных мышечных групп, таких как широчайшая мышца спины,мышцы лопатки, большая и малая грудные мышцы, ягодичная группа мышц и т.п. Известные массажеры не могут быть эффективно использованы для массажа малых групп мышц,таких как дорзальная поверхность верхней конечности, камболовидная и икроножная мышца нижней конечности, подмышечная впадина и т.п., а также для массажа мышц лица - носа,нижнего края нижней челюсти и т.п. Изобретение позволяет не только массажировать крупные группы мышц, но и может быть применимо для мелких групп. Задачей, на решение которой направлено данное изобретение, является создание универсальной конструкции массажера, способного массажировать малые и большие группы мышц. Технический результат изобретения заключается в расширении функциональных возможностей массажера. Технический результат достигается за счет того, что массажер содержит четыре держателя,на одном конце каждого из которых жестко закреплены массажные элементы различной конфигурации, а другие концы непосредственно жестко сопряжены между собой, при этом сопряженные поверхности каждой пары держателей в сечении, проходящем через продольные оси этих держателей, имеют форму кривой второго порядка, а оси держателей ориентированы в пространстве друг к другу под углом 30-180,расстояние между центром собственно массажера и каждым из массажных элементов имеет одинаковую или разную величину. Между массажными элементами и держателями может быть расположен соосно, по меньшей мере,один дополнительный массажный элемент в 2 форме тел вращения, поверхности которых плавно сопряжены с поверхностями массажных элементов и держателей. Массажные элементы и дополнительные массажные элементы могут быть выполнены в форме шара и(или) конуса с закругленной вершиной, и(или) эллипсоида,и(или) цилиндра, и(или) бочкообразной формы,и(или) полусферы и имеют одинаковые или разные размеры и формы в любом их сочетании. Массажные элементы и дополнительные массажные элементы могут быть выполнены с гладкой и(или) рифленой поверхностью и расположены от центра собственно массажера на расстоянии с учетом возможности выполнения рифлений на криволинейной поверхности держателей. Рифления могут быть выполнены в виде выступов прямоугольной формы и(или) конусообразной формы с закругленной вершиной, и(или) шаровидной формы, и(или) игольчатой формы и могут быть расположены в шахматном порядке и(или) параллельными кольцевыми рядами, и(или) по спирали. Сущность изобретения поясняется графическими материалами, где на фиг. 1-3 изображены варианты выполнения массажера. Массажер содержит четыре массажных элемента 1, жестко зафиксированных на концах четырех держателей 2. Расстояние между массажными элементами может быть равным или различным. Поверхности других концов держателей 2 плавно сопряжены непосредственно между собой в центре собственно массажера. Сопряженные поверхности каждой пары держателей в сечении, проходящем через продольные оси этих держателей, имеют форму кривой второго порядка, например параболы. Такое выполнение сопряженных поверхностей держателя является эргономичным для пользователя. Оси держателей ориентированы в пространстве под углом, равным 30-180. Возможность изменения угла между держателями и соединенными с ними массажными элементами позволяет массажировать различные группы мышц. При угле между осями держателей, равном 30, массажируют мышцы лица, например нос или нижний край нижней челюсти. При угле между держателями, равном 45, можно массажировать, например, подмышечную впадину и шейный отдел позвоночника, а при угле, равном 75-90,можно массажировать малые группы мышц,например дорзальную поверхность верхней конечности. Применение массажера с углом более 90 позволяет массажировать большие группы мышц, например большую грудную мышцу,мышцы живота, трапециевидную мышцу и т.п. При этом массаж будет проводиться одним массажером, но сразу двумя держателями с массажными элементами, работающими параллельно. Для массажа больших поверхностей можно использовать два массажера с малыми углами 3 между держателями, таким образом будет задействовано сразу четыре массажных элемента. Массажные элементы 2 могут быть выполнены одинаковых или разных размеров и форм. Эффективность массажа может быть усилена за счет дополнительного массажного элемента 3, расположенного соосно между держателем 2 и массажным элементом 1. Между массажным элементом 1 и держателем 2 может быть расположен соосно, по меньшей мере,один дополнительный массажный элемент 3. Дополнительный массажный элемент 3 выполнен в виде тела вращения - конуса, цилиндра,эллипсоида, шара, полусферы или бочкообразной формы. Массажные элементы 1 и дополнительные массажные элементы 3 плавно сопряжены друг с другом и могут быть выполнены различных форм и размеров в любом их сочетании, например оба массажных элемента выполнены в виде равновеликих конусов, соединенных большими основаниями или массажный элемент 1 выполнен в форме шара, а дополнительный массажный элемент - в форме эллипсоида или массажный элемент выполнен в форме цилиндра, а дополнительный массажный элемент - в форме полусферы. Массажные элементы 1 и дополнительные массажные элементы 3 могут быть выполнены одинаковыми по форме и по размеру. Массажные элементы 1 и дополнительные массажные элементы 3 могут быть выполнены с гладкой и(или) рифленой поверхностью. Массажные элементы 1 расположены от центра собственно массажера на расстоянии с учетом возможности выполнения на криволинейной поверхности держателей 2 рифлений. Рифление может быть выполнено в виде выступов прямоугольной формы и(или) конусообразной формы с закругленной вершиной, и(или) шаровидной формы, и(или) игольчатой формы. Выступы могут быть расположены в шахматном порядке и(или) параллельными кольцевыми рядами, и(или) по спирали. Массажеры могут использоваться в комплекте, включающем несколько массажеров различных вариантов исполнения, например, с разными углами между держателями или различной формы выполнения основных и дополнительных массажных элементов, а также различной формы выполнения выступов. 4 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Массажер, содержащий четыре держателя, на одном конце каждого из которых жестко закреплены массажные элементы различной конфигурации, а другие концы непосредственно жестко сопряжены между собой, при этом сопряженные поверхности каждой пары держателей в сечении, проходящем через продольные оси этих держателей, имеют форму кривой второго порядка, а оси держателей ориентированы в пространстве под углом друг к другу, отличающийся тем, что оси держателей ориентированы в пространстве друг к другу под углом 30180, а расстояние между центром собственно массажера и каждым из массажных элементов имеет одинаковую или разную величину. 2. Массажер по п.1, отличающийся тем,что между массажными элементами и держателями расположен соосно, по меньшей мере,один дополнительный массажный элемент в форме тел вращения, поверхности которых плавно сопряжены с поверхностями массажных элементов и держателей. 3. Массажер по пп.1, 2, отличающийся тем,что массажные элементы и дополнительные массажные элементы выполнены в форме шара и(или) конуса с закругленной вершиной, и(или) эллипсоида, и(или) цилиндра, и(или) бочкообразной формы, и(или) полусферы и имеют одинаковые или разные размеры и формы в любом их сочетании. 4. Массажер по любому из предшествующих пунктов, отличающийся тем, что массажные элементы и дополнительные массажные элементы выполнены с гладкой и(или) рифленой поверхностью и расположены от центра собственно массажера на расстоянии с учетом возможности выполнения рифлений на криволинейной поверхности держателей. 5. Массажер по любому из предшествующих пунктов, отличающийся тем, что рифления выполнены в виде выступов прямоугольной формы и(или) конусообразной формы с закругленной вершиной, и(или) шаровидной формы,и(или) игольчатой формы и расположены в шахматном порядке и(или) параллельными кольцевыми рядами, и(или) по спирали.
