Сменная изнашиваемая деталь с держателем, предназначенным для крепления по меньшей мере к части рабочего инструмента, предназначенного для перемещения неуплотненного материала
Формула / Реферат

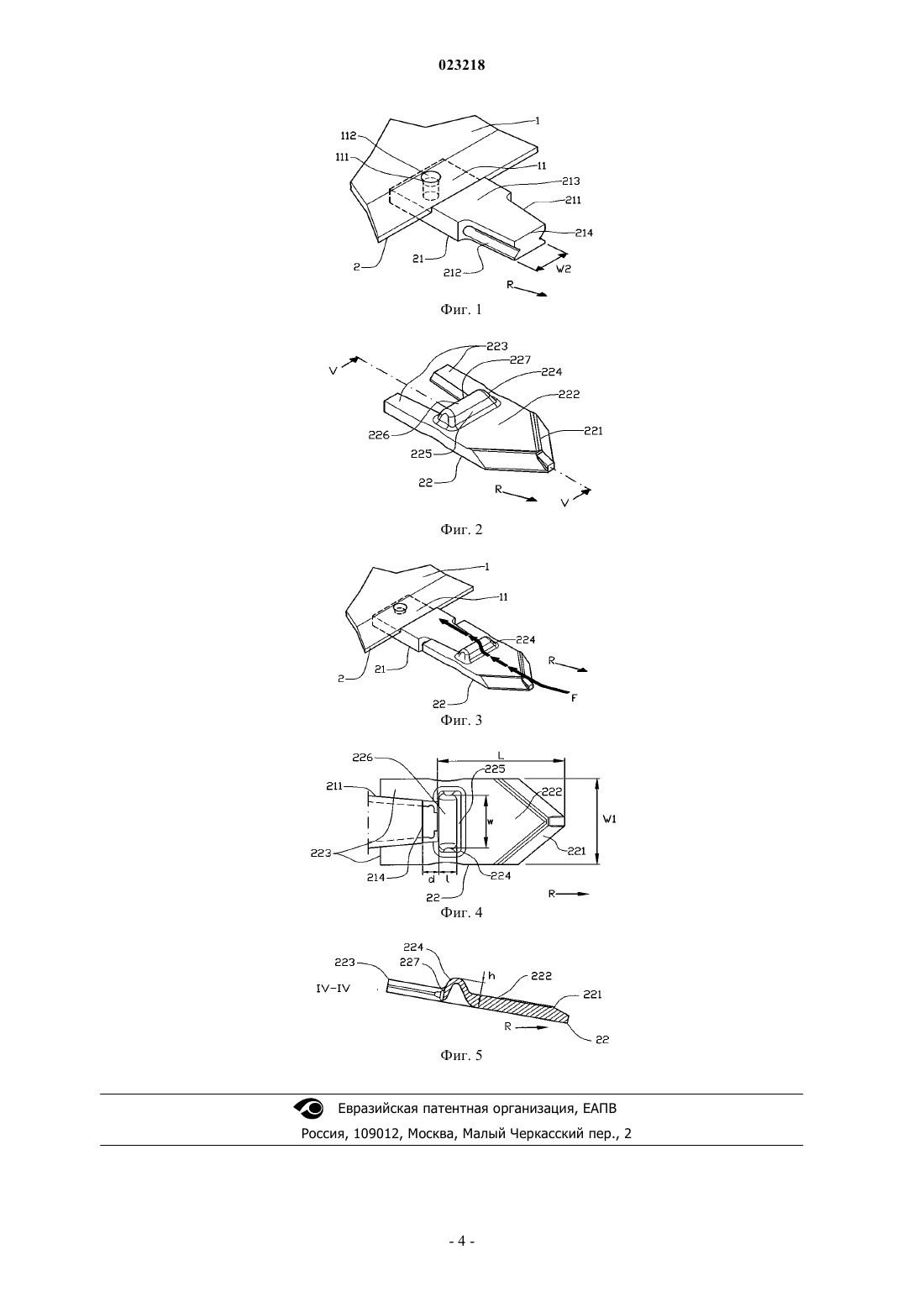

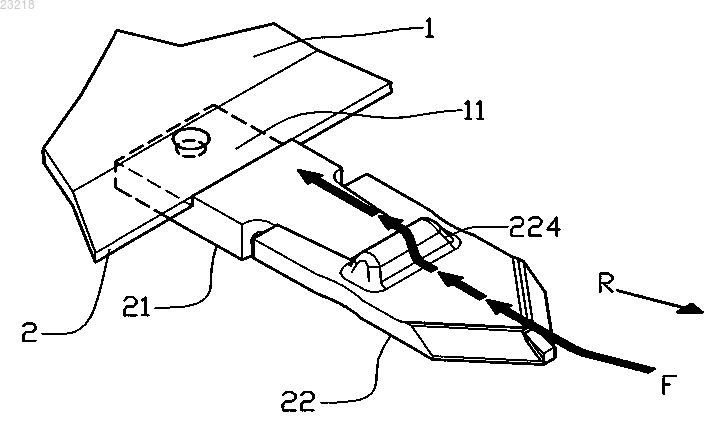

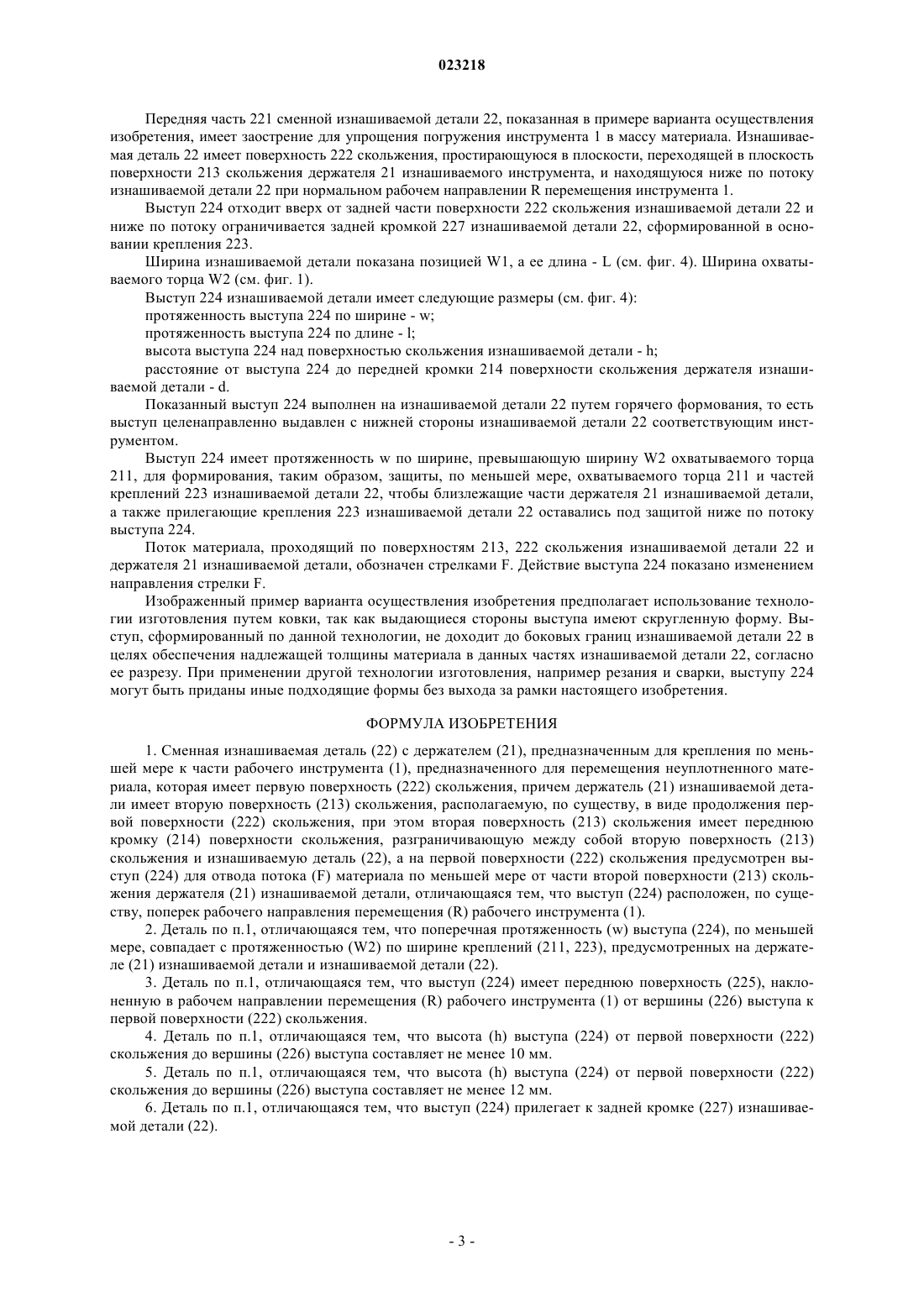

1. Сменная изнашиваемая деталь (22) с держателем (21), предназначенным для крепления по меньшей мере к части рабочего инструмента (1), предназначенного для перемещения неуплотненного материала, которая имеет первую поверхность (222) скольжения, причем держатель (21) изнашиваемой детали имеет вторую поверхность (213) скольжения, располагаемую, по существу, в виде продолжения первой поверхности (222) скольжения, при этом вторая поверхность (213) скольжения имеет переднюю кромку (214) поверхности скольжения, разграничивающую между собой вторую поверхность (213) скольжения и изнашиваемую деталь (22), а на первой поверхности (222) скольжения предусмотрен выступ (224) для отвода потока (F) материала по меньшей мере от части второй поверхности (213) скольжения держателя (21) изнашиваемой детали, отличающаяся тем, что выступ (224) расположен, по существу, поперек рабочего направления перемещения (R) рабочего инструмента (1).
2. Деталь по п.1, отличающаяся тем, что поперечная протяженность (w) выступа (224), по меньшей мере, совпадает с протяженностью (W2) по ширине креплений (211, 223), предусмотренных на держателе (21) изнашиваемой детали и изнашиваемой детали (22).
3. Деталь по п.1, отличающаяся тем, что выступ (224) имеет переднюю поверхность (225), наклоненную в рабочем направлении перемещения (R) рабочего инструмента (1) от вершины (226) выступа к первой поверхности (222) скольжения.
4. Деталь по п.1, отличающаяся тем, что высота (h) выступа (224) от первой поверхности (222) скольжения до вершины (226) выступа составляет не менее 10 мм.
5. Деталь по п.1, отличающаяся тем, что высота (h) выступа (224) от первой поверхности (222) скольжения до вершины (226) выступа составляет не менее 12 мм.
6. Деталь по п.1, отличающаяся тем, что выступ (224) прилегает к задней кромке (227) изнашиваемой детали (22).

Текст

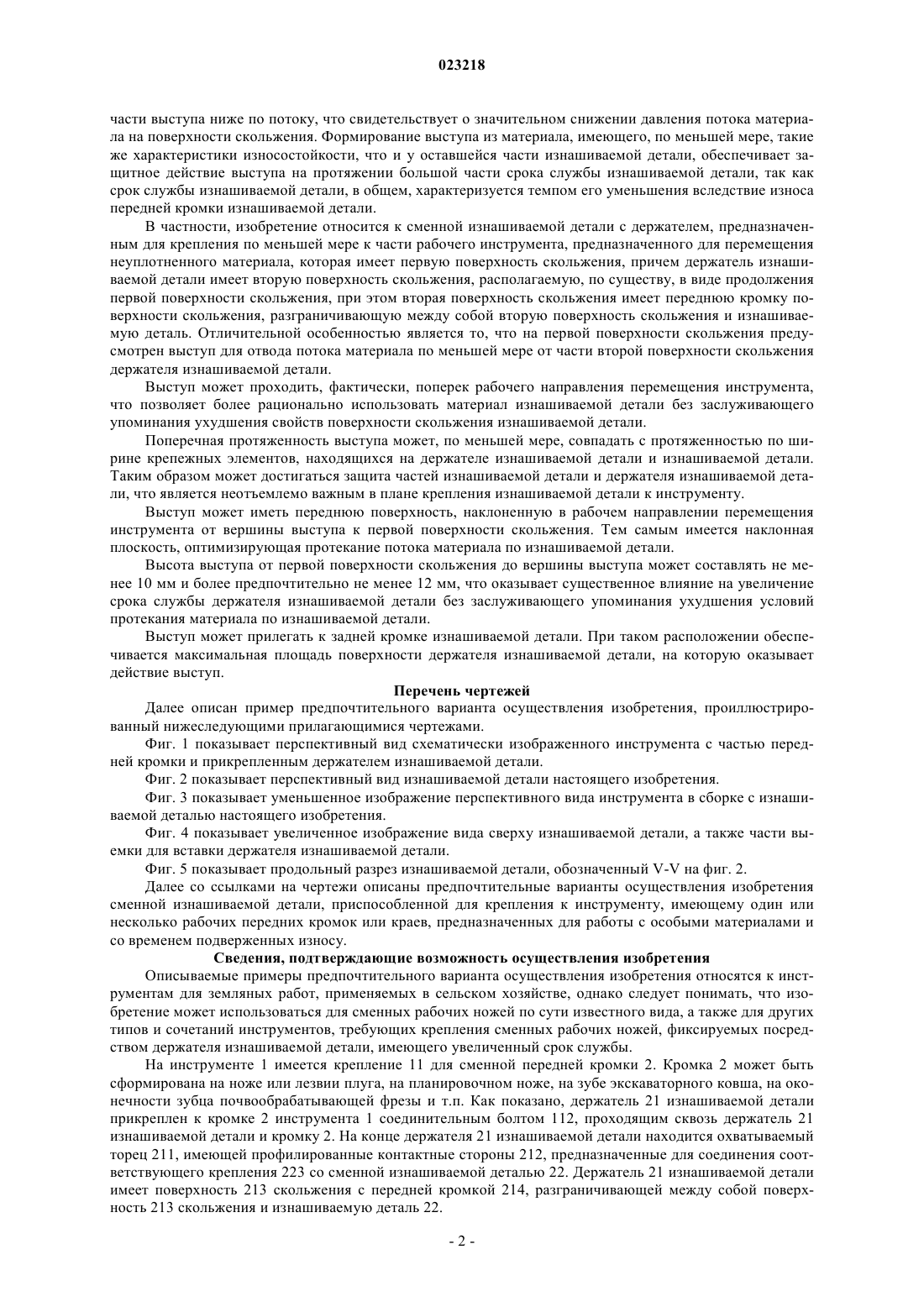

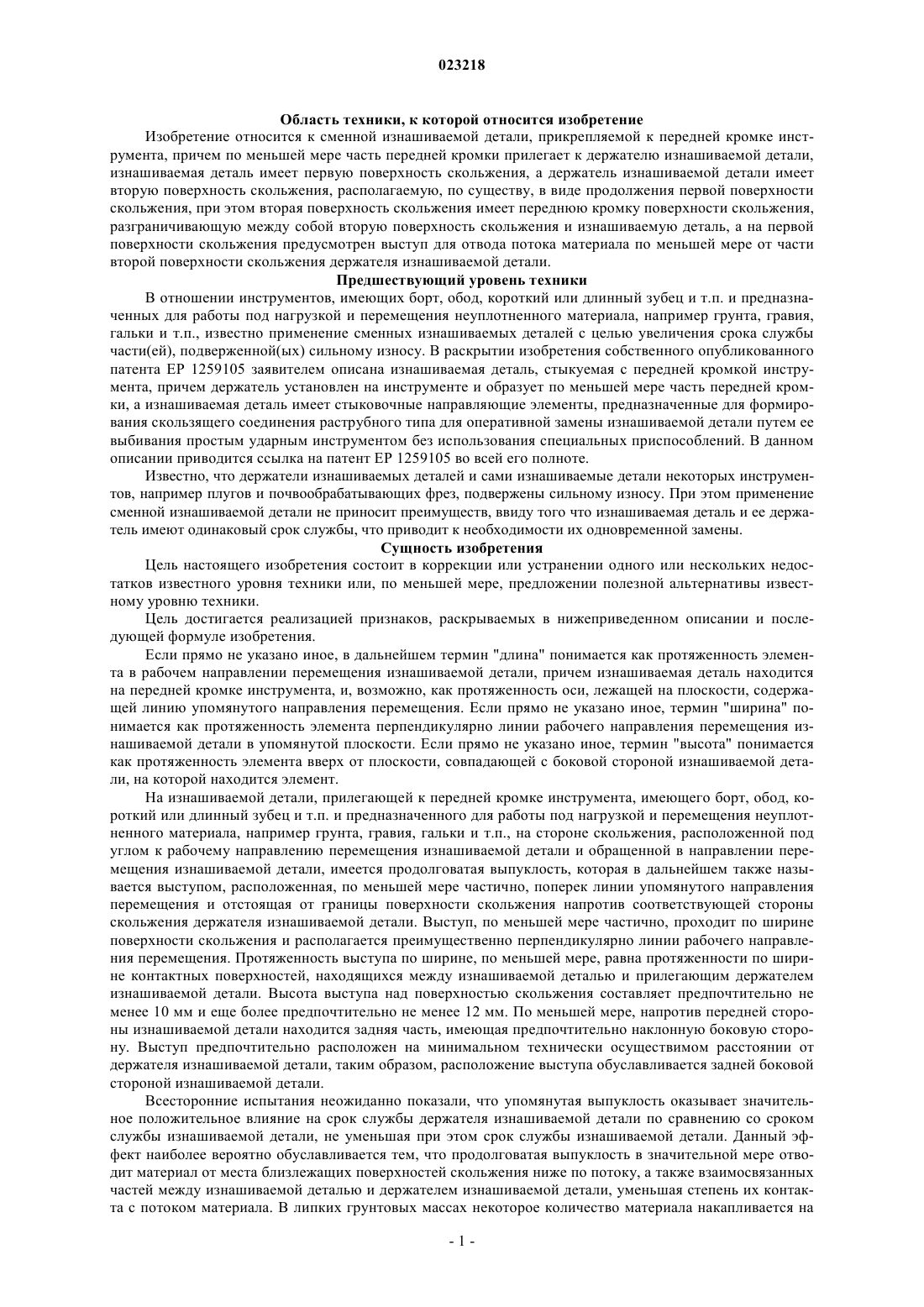

СМЕННАЯ ИЗНАШИВАЕМАЯ ДЕТАЛЬ С ДЕРЖАТЕЛЕМ, ПРЕДНАЗНАЧЕННЫМ ДЛЯ КРЕПЛЕНИЯ ПО МЕНЬШЕЙ МЕРЕ К ЧАСТИ РАБОЧЕГО ИНСТРУМЕНТА,ПРЕДНАЗНАЧЕННОГО ДЛЯ ПЕРЕМЕЩЕНИЯ НЕУПЛОТНЕННОГО МАТЕРИАЛА Предложена сменная изнашиваемая деталь (22) с держателем (21), предназначенным для крепления по меньшей мере к части рабочего инструмента (1), предназначенного для перемещения неуплотненного материала, которая имеет первую поверхность (222) скольжения,причем держатель (21) изнашиваемой детали имеет вторую поверхность (213) скольжения,располагаемую, по существу, в виде продолжения первой поверхности (222) скольжения, при этом вторая поверхность (213) скольжения имеет переднюю кромку (214) поверхности скольжения,разграничивающую между собой вторую поверхность (213) скольжения и изнашиваемую деталь(22), а на первой поверхности (222) скольжения предусмотрен выступ (224) для отвода потока(F) материала по меньшей мере от части второй поверхности (213) скольжения держателя (21) изнашиваемой детали.(71)(73) Заявитель и патентовладелец: КВЕРНЕЛАНД ГРУП ОПЕРЕЙШНЗ НОРВЕЙ АС (NO) Область техники, к которой относится изобретение Изобретение относится к сменной изнашиваемой детали, прикрепляемой к передней кромке инструмента, причем по меньшей мере часть передней кромки прилегает к держателю изнашиваемой детали,изнашиваемая деталь имеет первую поверхность скольжения, а держатель изнашиваемой детали имеет вторую поверхность скольжения, располагаемую, по существу, в виде продолжения первой поверхности скольжения, при этом вторая поверхность скольжения имеет переднюю кромку поверхности скольжения,разграничивающую между собой вторую поверхность скольжения и изнашиваемую деталь, а на первой поверхности скольжения предусмотрен выступ для отвода потока материала по меньшей мере от части второй поверхности скольжения держателя изнашиваемой детали. Предшествующий уровень техники В отношении инструментов, имеющих борт, обод, короткий или длинный зубец и т.п. и предназначенных для работы под нагрузкой и перемещения неуплотненного материала, например грунта, гравия,гальки и т.п., известно применение сменных изнашиваемых деталей с целью увеличения срока службы части(ей), подверженной(ых) сильному износу. В раскрытии изобретения собственного опубликованного патента ЕР 1259105 заявителем описана изнашиваемая деталь, стыкуемая с передней кромкой инструмента, причем держатель установлен на инструменте и образует по меньшей мере часть передней кромки, а изнашиваемая деталь имеет стыковочные направляющие элементы, предназначенные для формирования скользящего соединения раструбного типа для оперативной замены изнашиваемой детали путем ее выбивания простым ударным инструментом без использования специальных приспособлений. В данном описании приводится ссылка на патент ЕР 1259105 во всей его полноте. Известно, что держатели изнашиваемых деталей и сами изнашиваемые детали некоторых инструментов, например плугов и почвообрабатывающих фрез, подвержены сильному износу. При этом применение сменной изнашиваемой детали не приносит преимуществ, ввиду того что изнашиваемая деталь и ее держатель имеют одинаковый срок службы, что приводит к необходимости их одновременной замены. Сущность изобретения Цель настоящего изобретения состоит в коррекции или устранении одного или нескольких недостатков известного уровня техники или, по меньшей мере, предложении полезной альтернативы известному уровню техники. Цель достигается реализацией признаков, раскрываемых в нижеприведенном описании и последующей формуле изобретения. Если прямо не указано иное, в дальнейшем термин "длина" понимается как протяженность элемента в рабочем направлении перемещения изнашиваемой детали, причем изнашиваемая деталь находится на передней кромке инструмента, и, возможно, как протяженность оси, лежащей на плоскости, содержащей линию упомянутого направления перемещения. Если прямо не указано иное, термин "ширина" понимается как протяженность элемента перпендикулярно линии рабочего направления перемещения изнашиваемой детали в упомянутой плоскости. Если прямо не указано иное, термин "высота" понимается как протяженность элемента вверх от плоскости, совпадающей с боковой стороной изнашиваемой детали, на которой находится элемент. На изнашиваемой детали, прилегающей к передней кромке инструмента, имеющего борт, обод, короткий или длинный зубец и т.п. и предназначенного для работы под нагрузкой и перемещения неуплотненного материала, например грунта, гравия, гальки и т.п., на стороне скольжения, расположенной под углом к рабочему направлению перемещения изнашиваемой детали и обращенной в направлении перемещения изнашиваемой детали, имеется продолговатая выпуклость, которая в дальнейшем также называется выступом, расположенная, по меньшей мере частично, поперек линии упомянутого направления перемещения и отстоящая от границы поверхности скольжения напротив соответствующей стороны скольжения держателя изнашиваемой детали. Выступ, по меньшей мере частично, проходит по ширине поверхности скольжения и располагается преимущественно перпендикулярно линии рабочего направления перемещения. Протяженность выступа по ширине, по меньшей мере, равна протяженности по ширине контактных поверхностей, находящихся между изнашиваемой деталью и прилегающим держателем изнашиваемой детали. Высота выступа над поверхностью скольжения составляет предпочтительно не менее 10 мм и еще более предпочтительно не менее 12 мм. По меньшей мере, напротив передней стороны изнашиваемой детали находится задняя часть, имеющая предпочтительно наклонную боковую сторону. Выступ предпочтительно расположен на минимальном технически осуществимом расстоянии от держателя изнашиваемой детали, таким образом, расположение выступа обуславливается задней боковой стороной изнашиваемой детали. Всесторонние испытания неожиданно показали, что упомянутая выпуклость оказывает значительное положительное влияние на срок службы держателя изнашиваемой детали по сравнению со сроком службы изнашиваемой детали, не уменьшая при этом срок службы изнашиваемой детали. Данный эффект наиболее вероятно обуславливается тем, что продолговатая выпуклость в значительной мере отводит материал от места близлежащих поверхностей скольжения ниже по потоку, а также взаимосвязанных частей между изнашиваемой деталью и держателем изнашиваемой детали, уменьшая степень их контакта с потоком материала. В липких грунтовых массах некоторое количество материала накапливается на части выступа ниже по потоку, что свидетельствует о значительном снижении давления потока материала на поверхности скольжения. Формирование выступа из материала, имеющего, по меньшей мере, такие же характеристики износостойкости, что и у оставшейся части изнашиваемой детали, обеспечивает защитное действие выступа на протяжении большой части срока службы изнашиваемой детали, так как срок службы изнашиваемой детали, в общем, характеризуется темпом его уменьшения вследствие износа передней кромки изнашиваемой детали. В частности, изобретение относится к сменной изнашиваемой детали с держателем, предназначенным для крепления по меньшей мере к части рабочего инструмента, предназначенного для перемещения неуплотненного материала, которая имеет первую поверхность скольжения, причем держатель изнашиваемой детали имеет вторую поверхность скольжения, располагаемую, по существу, в виде продолжения первой поверхности скольжения, при этом вторая поверхность скольжения имеет переднюю кромку поверхности скольжения, разграничивающую между собой вторую поверхность скольжения и изнашиваемую деталь. Отличительной особенностью является то, что на первой поверхности скольжения предусмотрен выступ для отвода потока материала по меньшей мере от части второй поверхности скольжения держателя изнашиваемой детали. Выступ может проходить, фактически, поперек рабочего направления перемещения инструмента,что позволяет более рационально использовать материал изнашиваемой детали без заслуживающего упоминания ухудшения свойств поверхности скольжения изнашиваемой детали. Поперечная протяженность выступа может, по меньшей мере, совпадать с протяженностью по ширине крепежных элементов, находящихся на держателе изнашиваемой детали и изнашиваемой детали. Таким образом может достигаться защита частей изнашиваемой детали и держателя изнашиваемой детали, что является неотъемлемо важным в плане крепления изнашиваемой детали к инструменту. Выступ может иметь переднюю поверхность, наклоненную в рабочем направлении перемещения инструмента от вершины выступа к первой поверхности скольжения. Тем самым имеется наклонная плоскость, оптимизирующая протекание потока материала по изнашиваемой детали. Высота выступа от первой поверхности скольжения до вершины выступа может составлять не менее 10 мм и более предпочтительно не менее 12 мм, что оказывает существенное влияние на увеличение срока службы держателя изнашиваемой детали без заслуживающего упоминания ухудшения условий протекания материала по изнашиваемой детали. Выступ может прилегать к задней кромке изнашиваемой детали. При таком расположении обеспечивается максимальная площадь поверхности держателя изнашиваемой детали, на которую оказывает действие выступ. Перечень чертежей Далее описан пример предпочтительного варианта осуществления изобретения, проиллюстрированный нижеследующими прилагающимися чертежами. Фиг. 1 показывает перспективный вид схематически изображенного инструмента с частью передней кромки и прикрепленным держателем изнашиваемой детали. Фиг. 2 показывает перспективный вид изнашиваемой детали настоящего изобретения. Фиг. 3 показывает уменьшенное изображение перспективного вида инструмента в сборке с изнашиваемой деталью настоящего изобретения. Фиг. 4 показывает увеличенное изображение вида сверху изнашиваемой детали, а также части выемки для вставки держателя изнашиваемой детали. Фиг. 5 показывает продольный разрез изнашиваемой детали, обозначенный V-V на фиг. 2. Далее со ссылками на чертежи описаны предпочтительные варианты осуществления изобретения сменной изнашиваемой детали, приспособленной для крепления к инструменту, имеющему один или несколько рабочих передних кромок или краев, предназначенных для работы с особыми материалами и со временем подверженных износу. Сведения, подтверждающие возможность осуществления изобретения Описываемые примеры предпочтительного варианта осуществления изобретения относятся к инструментам для земляных работ, применяемых в сельском хозяйстве, однако следует понимать, что изобретение может использоваться для сменных рабочих ножей по сути известного вида, а также для других типов и сочетаний инструментов, требующих крепления сменных рабочих ножей, фиксируемых посредством держателя изнашиваемой детали, имеющего увеличенный срок службы. На инструменте 1 имеется крепление 11 для сменной передней кромки 2. Кромка 2 может быть сформирована на ноже или лезвии плуга, на планировочном ноже, на зубе экскаваторного ковша, на оконечности зубца почвообрабатывающей фрезы и т.п. Как показано, держатель 21 изнашиваемой детали прикреплен к кромке 2 инструмента 1 соединительным болтом 112, проходящим сквозь держатель 21 изнашиваемой детали и кромку 2. На конце держателя 21 изнашиваемой детали находится охватываемый торец 211, имеющей профилированные контактные стороны 212, предназначенные для соединения соответствующего крепления 223 со сменной изнашиваемой деталью 22. Держатель 21 изнашиваемой детали имеет поверхность 213 скольжения с передней кромкой 214, разграничивающей между собой поверхность 213 скольжения и изнашиваемую деталь 22. Передняя часть 221 сменной изнашиваемой детали 22, показанная в примере варианта осуществления изобретения, имеет заострение для упрощения погружения инструмента 1 в массу материала. Изнашиваемая деталь 22 имеет поверхность 222 скольжения, простирающуюся в плоскости, переходящей в плоскость поверхности 213 скольжения держателя 21 изнашиваемого инструмента, и находящуюся ниже по потоку изнашиваемой детали 22 при нормальном рабочем направлении R перемещения инструмента 1. Выступ 224 отходит вверх от задней части поверхности 222 скольжения изнашиваемой детали 22 и ниже по потоку ограничивается задней кромкой 227 изнашиваемой детали 22, сформированной в основании крепления 223. Ширина изнашиваемой детали показана позицией W1, а ее длина - L (см. фиг. 4). Ширина охватываемого торца W2 (см. фиг. 1). Выступ 224 изнашиваемой детали имеет следующие размеры (см. фиг. 4): протяженность выступа 224 по ширине - w; протяженность выступа 224 по длине - l; высота выступа 224 над поверхностью скольжения изнашиваемой детали - h; расстояние от выступа 224 до передней кромки 214 поверхности скольжения держателя изнашиваемой детали - d. Показанный выступ 224 выполнен на изнашиваемой детали 22 путем горячего формования, то есть выступ целенаправленно выдавлен с нижней стороны изнашиваемой детали 22 соответствующим инструментом. Выступ 224 имеет протяженность w по ширине, превышающую ширину W2 охватываемого торца 211, для формирования, таким образом, защиты, по меньшей мере, охватываемого торца 211 и частей креплений 223 изнашиваемой детали 22, чтобы близлежащие части держателя 21 изнашиваемой детали,а также прилегающие крепления 223 изнашиваемой детали 22 оставались под защитой ниже по потоку выступа 224. Поток материала, проходящий по поверхностям 213, 222 скольжения изнашиваемой детали 22 и держателя 21 изнашиваемой детали, обозначен стрелками F. Действие выступа 224 показано изменением направления стрелки F. Изображенный пример варианта осуществления изобретения предполагает использование технологии изготовления путем ковки, так как выдающиеся стороны выступа имеют скругленную форму. Выступ, сформированный по данной технологии, не доходит до боковых границ изнашиваемой детали 22 в целях обеспечения надлежащей толщины материала в данных частях изнашиваемой детали 22, согласно ее разрезу. При применении другой технологии изготовления, например резания и сварки, выступу 224 могут быть приданы иные подходящие формы без выхода за рамки настоящего изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сменная изнашиваемая деталь (22) с держателем (21), предназначенным для крепления по меньшей мере к части рабочего инструмента (1), предназначенного для перемещения неуплотненного материала, которая имеет первую поверхность (222) скольжения, причем держатель (21) изнашиваемой детали имеет вторую поверхность (213) скольжения, располагаемую, по существу, в виде продолжения первой поверхности (222) скольжения, при этом вторая поверхность (213) скольжения имеет переднюю кромку (214) поверхности скольжения, разграничивающую между собой вторую поверхность (213) скольжения и изнашиваемую деталь (22), а на первой поверхности (222) скольжения предусмотрен выступ (224) для отвода потока (F) материала по меньшей мере от части второй поверхности (213) скольжения держателя (21) изнашиваемой детали, отличающаяся тем, что выступ (224) расположен, по существу, поперек рабочего направления перемещения (R) рабочего инструмента (1). 2. Деталь по п.1, отличающаяся тем, что поперечная протяженность (w) выступа (224), по меньшей мере, совпадает с протяженностью (W2) по ширине креплений (211, 223), предусмотренных на держателе (21) изнашиваемой детали и изнашиваемой детали (22). 3. Деталь по п.1, отличающаяся тем, что выступ (224) имеет переднюю поверхность (225), наклоненную в рабочем направлении перемещения (R) рабочего инструмента (1) от вершины (226) выступа к первой поверхности (222) скольжения. 4. Деталь по п.1, отличающаяся тем, что высота (h) выступа (224) от первой поверхности (222) скольжения до вершины (226) выступа составляет не менее 10 мм. 5. Деталь по п.1, отличающаяся тем, что высота (h) выступа (224) от первой поверхности (222) скольжения до вершины (226) выступа составляет не менее 12 мм. 6. Деталь по п.1, отличающаяся тем, что выступ (224) прилегает к задней кромке (227) изнашиваемой детали (22).
МПК / Метки
МПК: A01B 15/06, A01B 23/02, E02F 9/28
Метки: неуплотненного, деталь, крепления, предназначенным, части, материала, изнашиваемая, рабочего, мере, инструмента, перемещения, предназначенного, меньшей, держателем, сменная
