Устройство мобильной станции, устройство базовой станции, система беспроводной связи, способ управления связью
Формула / Реферат
1. Устройство мобильной станции, выполняющее связь с устройством базовой станции, причем устройство мобильной станции содержит
блок генерирования сообщения управления радиоресурсами, сконфигурированный для включения информации о возможностях устройства мобильной станции в сообщение управления радиоресурсами;
блок приемопередатчика, сконфигурированный для осуществления связи с устройством базовой станции посредством использования одной или множества компонентных несущих, причем полоса частот каждой компонентной несущей является предварительно установленной, и для передачи упомянутого сообщения управления радиоресурсами в устройство базовой станции,
при этом информация о возможностях устройства мобильной станции включает в себя первую информацию, вторую информацию, информацию нисходящей линии связи, информацию восходящей линии связи и информацию категории устройства мобильной станции, причем
первая информация относится к тому, могут ли быть непрерывные компонентные несущие в частотном диапазоне агрегированы для восходящей линии связи и нисходящей линии связи соответственно, и/или могут ли быть не непрерывные компонентные несущие в частотном диапазоне агрегированы для восходящей линии связи и нисходящей линии связи соответственно, и/или могут ли быть по меньшей мере одна компонентная несущая в частотном диапазоне и по меньшей мере одна компонентная несущая в другом частотном диапазоне агрегированы для восходящей линии связи и нисходящей линии связи соответственно, причем компонентные несущие поддерживаются устройством мобильной станции;
вторая информация относится к комбинации одного или множества частотных диапазонов, поддерживаемых устройством мобильной станции;
информация восходящей линии связи относится к количеству из одной или множества компонентных несущих по меньшей мере для одного частотного диапазона в упомянутой комбинации частотных диапазонов и полосе частот, для которой упомянутые компонентные несущие агрегированы по меньшей мере для одного частотного диапазона в упомянутой комбинации частотных диапазонов, причем упомянутые компонентные несущие поддерживаются устройством мобильной станции;
информация нисходящей линии связи относится к количеству из одной или множества компонентных несущих для каждого из одного или более частотных диапазонов в упомянутой комбинации частотных диапазонов и полосе частот, для которой упомянутые компонентные несущие агрегированы для каждого из одного или более частотных диапазонов в упомянутой комбинации частотных диапазонов, причем упомянутые компонентные несущие поддерживаются устройством мобильной станции; и
информация категории устройства мобильной станции включает в себя количество битов в единицу времени, поддерживаемых устройством мобильной станции.
2. Устройство мобильной станции по п.1, в котором
информация восходящей линии связи дополнительно относится к количеству уровней возможностей MIMO, поддерживаемых устройством мобильной станции по меньшей мере для одного частотного диапазона в упомянутой комбинации частотных диапазонов; и
информация нисходящей линии связи дополнительно относится к количеству уровней возможностей MIMO, поддерживаемых устройством мобильной станции для каждого из одного или более частотных диапазонов в упомянутой комбинации частотных диапазонов.
3. Устройство базовой станции, выполняющее связь с устройством мобильной станции, причем устройство базовой станции содержит
блок приемопередатчика, сконфигурированный для осуществления связи с устройством мобильной станции посредством использования одной или множества компонентных несущих, причем полоса частот каждой компонентной несущей является предварительно установленной, и для приема от устройства мобильной станции информации о возможностях устройства мобильной станции, включающей в себя первую информацию, вторую информацию, информацию нисходящей линии связи, информацию восходящей линии связи и информацию категории устройства мобильной станции;
блок распределения, сконфигурированный для распределения устройству мобильной станции одной или множества компонентных несущих, которые используются при связи, причем распределение выполнено на основе информации о возможностях устройства мобильной станции, причем
первая информация относится к тому, могут ли быть непрерывные компонентные несущие в частотном диапазоне агрегированы для восходящей линии связи и нисходящей линии связи соответственно, и/или могут ли быть не непрерывные компонентные несущие в частотном диапазоне агрегированы для восходящей линии связи и нисходящей линии связи соответственно, и/или могут ли быть по меньшей мере одна компонентная несущая в частотном диапазоне и по меньшей мере одна компонентная несущая в другом частотном диапазоне агрегированы для восходящей линии связи и нисходящей линии связи соответственно, причем компонентные несущие поддерживаются устройством мобильной станции;
вторая информация относится к комбинации одного или множества частотных диапазонов, поддерживаемых устройством мобильной станции;
информация восходящей линии связи относится к количеству из одной или множества компонентных несущих по меньшей мере для одного частотного диапазона в упомянутой комбинации частотных диапазонов и полосе частот, для которой упомянутые компонентные несущие агрегированы по меньшей мере для одного частотного диапазона в упомянутой комбинации частотных диапазонов, причем упомянутые компонентные несущие поддерживаются устройством мобильной станции;
информация нисходящей линии связи относится к количеству из одной или множества компонентных несущих для каждого из одного или более частотных диапазонов в упомянутой комбинации частотных диапазонов и полосе частот, для которой упомянутые компонентные несущие агрегированы для каждого из одного или более частотных диапазонов в упомянутой комбинации частотных диапазонов, причем эти компонентные несущие поддерживаются устройством мобильной станции;
информация категории устройства мобильной станции включает в себя количество битов в единицу времени, поддерживаемых устройством мобильной станции.
4. Устройство базовой станции по п.3, в котором
информация восходящей линии связи дополнительно относится к количеству уровней возможностей MIMO, поддерживаемых устройством мобильной станции по меньшей мере для одного частотного диапазона в упомянутой комбинации частотных диапазонов; и
информация нисходящей линии связи дополнительно относится к количеству уровней возможностей MIMO, поддерживаемых устройством мобильной станции для каждого из одного или более частотных диапазонов в упомянутой комбинации частотных диапазонов.
5. Способ управления связью, выполняемый устройством мобильной станции, осуществляющей связь с устройством базовой станции, причем способ управления связью содержит следующие этапы:
осуществляют связь с устройством базовой станции посредством использования одной или множества компонентных несущих, причем полоса частот каждой компонентной несущей является предварительно установленной; и
передают в устройство базовой станции информацию о возможностях устройства мобильной станции, включающую в себя первую информацию, вторую информацию, информацию восходящей линии связи, информацию нисходящей линии связи и информацию категории устройства мобильной станции, причем
первая информация относится к тому, могут ли быть непрерывные компонентные несущие в частотном диапазоне агрегированы для восходящей линии связи и нисходящей линии связи соответственно, и/или могут ли быть не непрерывные компонентные несущие в частотном диапазоне агрегированы для восходящей линии связи и нисходящей линии связи соответственно, и/или могут ли быть по меньшей мере одна компонентная несущая в частотном диапазоне и по меньшей мере одна компонентная несущая в другом частотном диапазоне агрегированы для восходящей линии связи и нисходящей линии связи соответственно, причем компонентные несущие поддерживаются устройством мобильной станции;
вторая информация относится к комбинации одного или множества частотных диапазонов, поддерживаемых устройством мобильной станции;
информация восходящей линии связи относится к количеству из одной или множества компонентных несущих по меньшей мере для одного частотного диапазона в упомянутой комбинации частотных диапазонов и полосе частот, для которой упомянутые компонентные несущие агрегированы по меньшей мере для одного частотного диапазона в упомянутой комбинации частотных диапазонов, причем упомянутые компонентные несущие поддерживаются устройством мобильной станции;
информация нисходящей линии связи относится к количеству из одной или множества компонентных несущих для каждого из одного или более частотных диапазонов в упомянутой комбинации частотных диапазонов и полосе частот, для которой упомянутые компонентные несущие агрегированы для каждого из одного или более частотных диапазонов в упомянутой комбинации частотных диапазонов, причем эти компонентные несущие поддерживаются устройством мобильной станции и информация категории устройства мобильной станции включает в себя количество битов в единицу времени, поддерживаемых устройством мобильной станции.
6. Способ управления связью по п.5, в котором
информация восходящей линии связи дополнительно относится к количеству уровней возможностей MIMO, поддерживаемых устройством мобильной станции по меньшей мере для одного частотного диапазона в упомянутой комбинации частотных диапазонов; и
информация нисходящей линии связи дополнительно относится к количеству уровней возможностей MIMO, поддерживаемых устройством мобильной станции для каждого из одного или более частотных диапазонов в упомянутой комбинации частотных диапазонов.
7. Способ управления связью, выполняемый устройством базовой станции, выполняющим связь с устройством мобильной станции, причем способ управления связью содержит этапы, на которых
осуществляют связь с устройством мобильной станции посредством использования одной или множества компонентных несущих, причем полоса частот каждой компонентной несущей является предварительно установленной;
принимают от устройства мобильной станции информацию о возможностях устройства мобильной станции, включающую в себя первую информацию, вторую информацию, информацию восходящей линии связи, информацию нисходящей линии связи и информацию категории устройства мобильной станции; и
распределяют устройству мобильной станции одну или множество компонентных несущих, которые используются при связи, причем распределение делается на основе информации о возможностях устройства мобильной станции, причем
первая информация относится к тому, могут ли быть непрерывные компонентные несущие в частотном диапазоне агрегированы для восходящей линии связи и нисходящей линии связи соответственно, и/или могут ли быть не непрерывные компонентные несущие в частотном диапазоне агрегированы для восходящей линии связи и нисходящей линии связи соответственно, и/или могут ли быть по меньшей мере одна компонентная несущая в частотном диапазоне и по меньшей мере одна компонентная несущая в другом частотном диапазоне агрегированы для восходящей линии связи и нисходящей линии связи соответственно, причем компонентные несущие поддерживаются устройством мобильной станции;
вторая информация относится к комбинации одного или множества частотных диапазонов, поддерживаемых устройством мобильной станции;
информация восходящей линии связи относится к количеству из одной или множества компонентных несущих по меньшей мере для одного частотного диапазона в упомянутой комбинации частотных диапазонов и полосе частот, для которой упомянутые компонентные несущие агрегированы по меньшей мере для одного частотного диапазона в упомянутой комбинации частотных диапазонов, причем упомянутые компонентные несущие поддерживаются устройством мобильной станции;
информация нисходящей линии связи относится к количеству из одной или множества компонентных несущих для каждого из одного или более частотных диапазонов в упомянутой комбинации частотных диапазонов и полосе частот, для которой упомянутые компонентные несущие агрегированы для каждого из одного или более частотных диапазонов в упомянутой комбинации частотных диапазонов, причем эти компонентные несущие поддерживаются устройством мобильной станции; и
информация категории устройства мобильной станции включает в себя количество битов в единицу времени, поддерживаемых устройством мобильной станции.
8. Способ управления связью по п.7, в котором
информация восходящей линии связи дополнительно относится к количеству уровней возможностей MIMO, поддерживаемых устройством мобильной станции по меньшей мере для одного частотного диапазона в упомянутой комбинации частотных диапазонов; и
информация нисходящей линии связи дополнительно относится к количеству уровней возможностей MIMO, поддерживаемых устройством мобильной станции для каждого из одного или более частотных диапазонов в упомянутой комбинации частотных диапазонов.

Текст

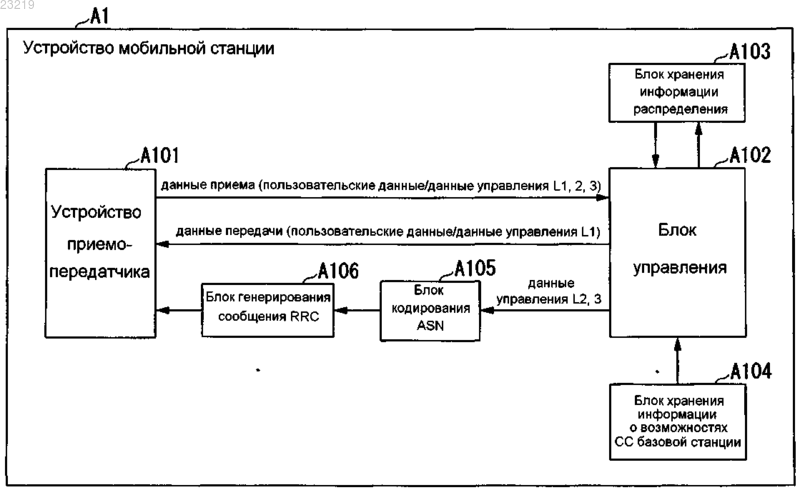

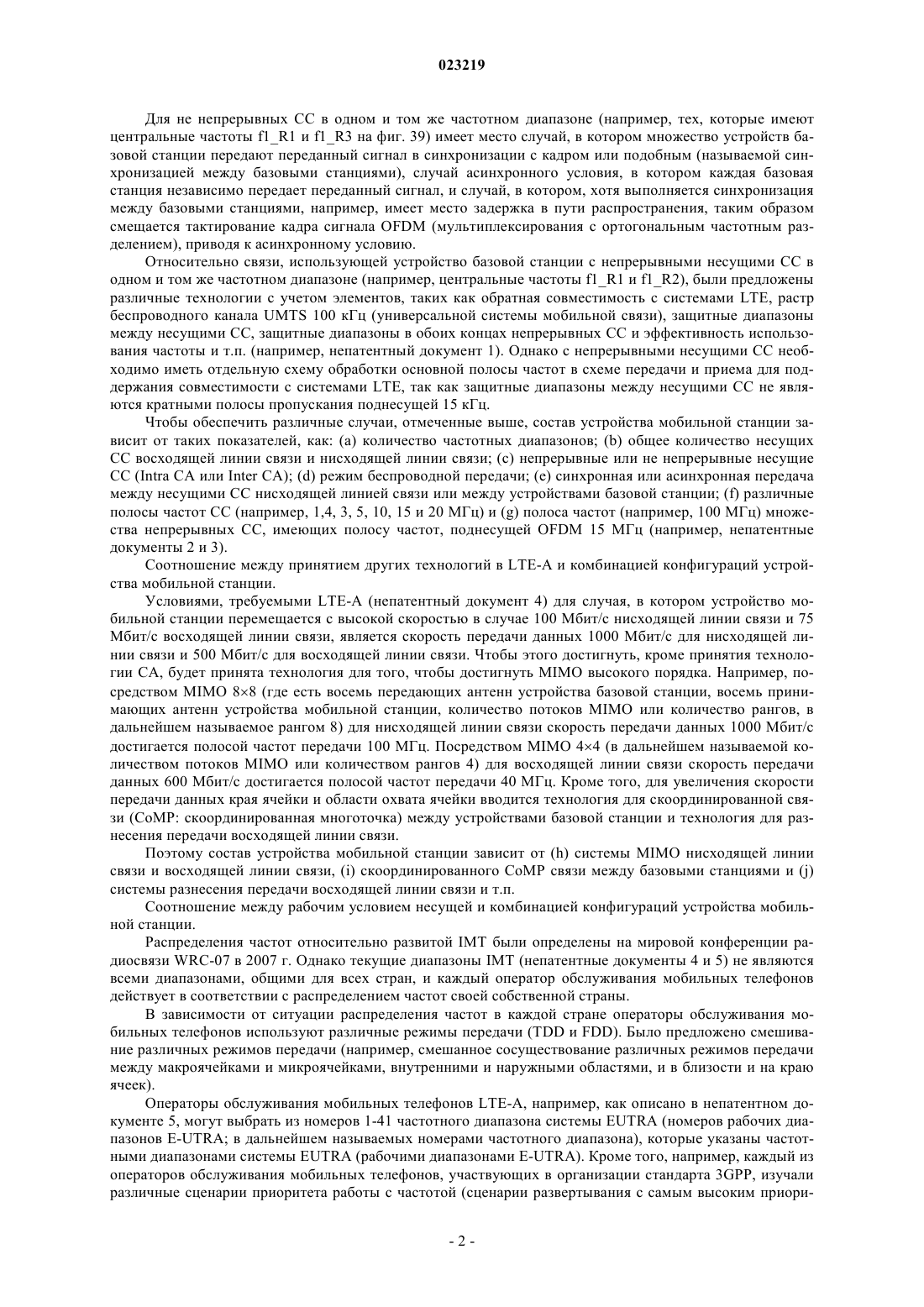

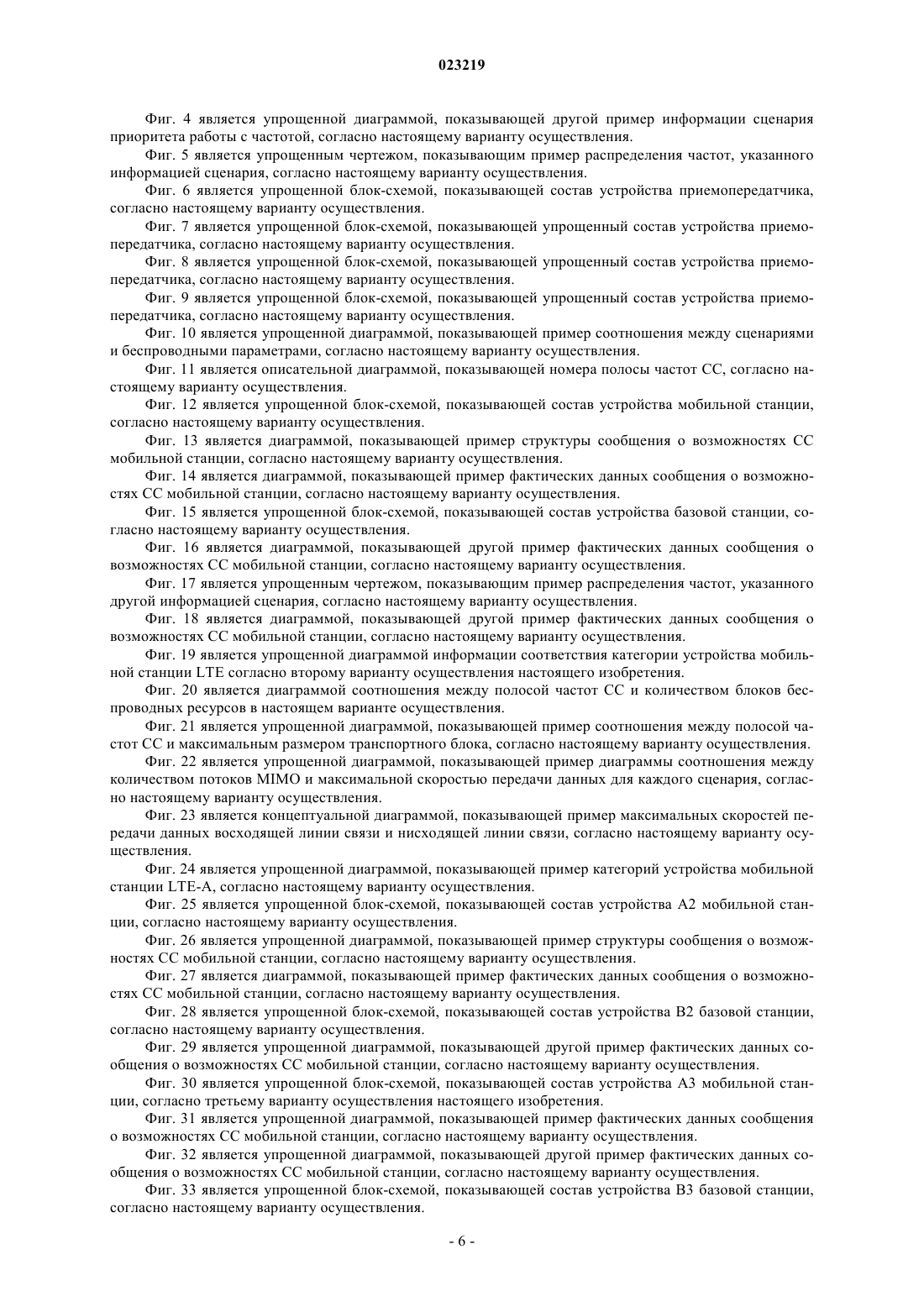

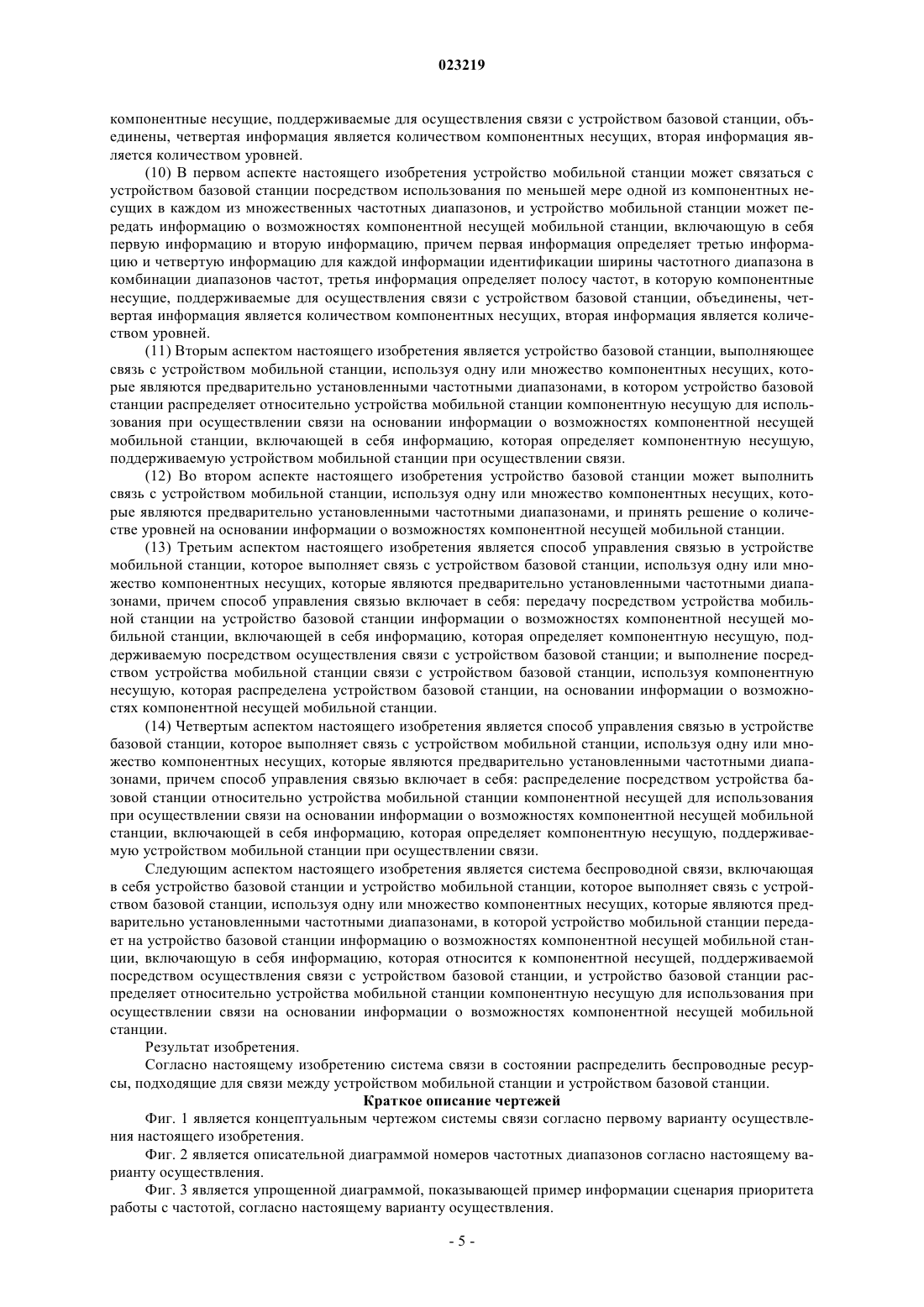

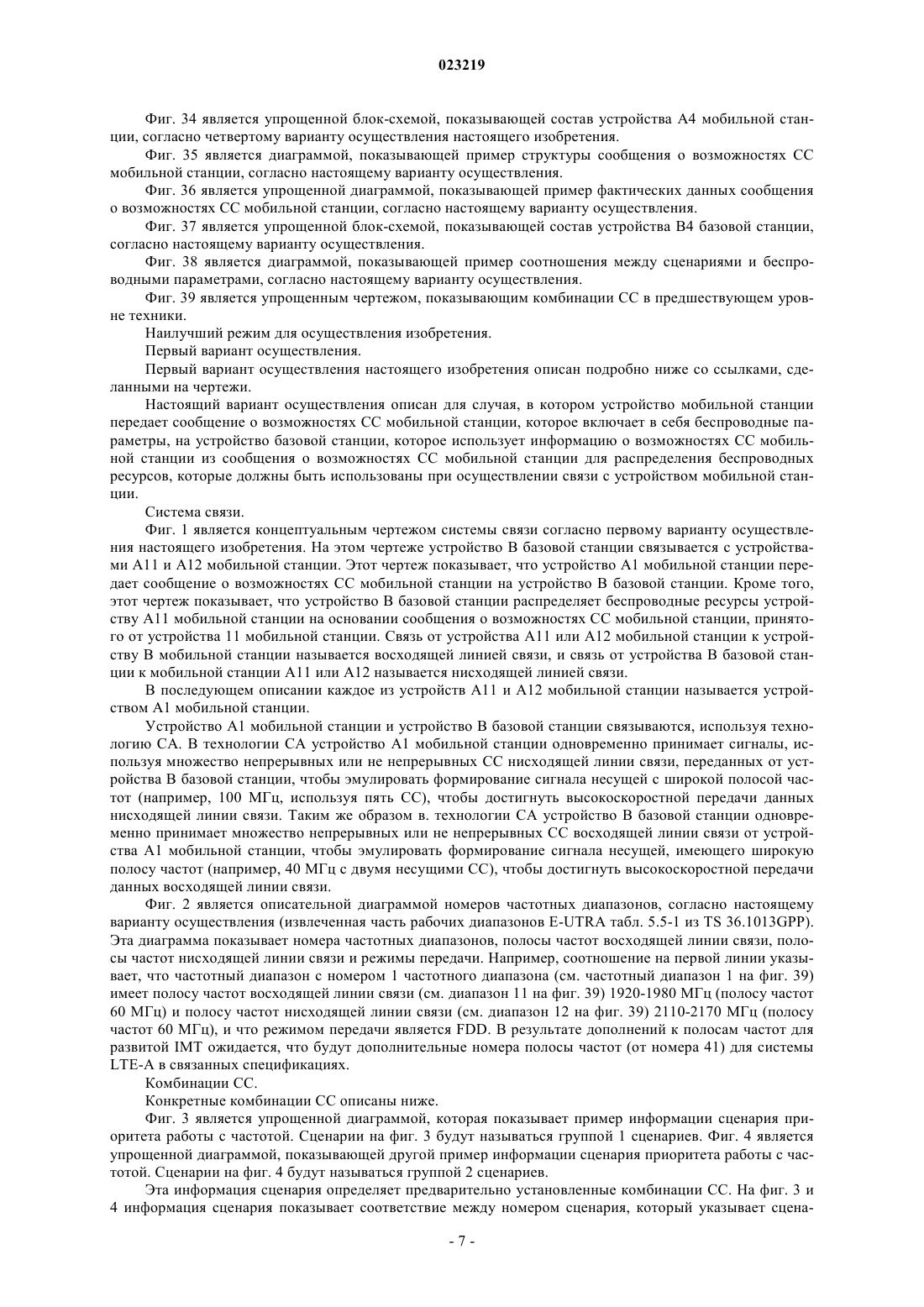

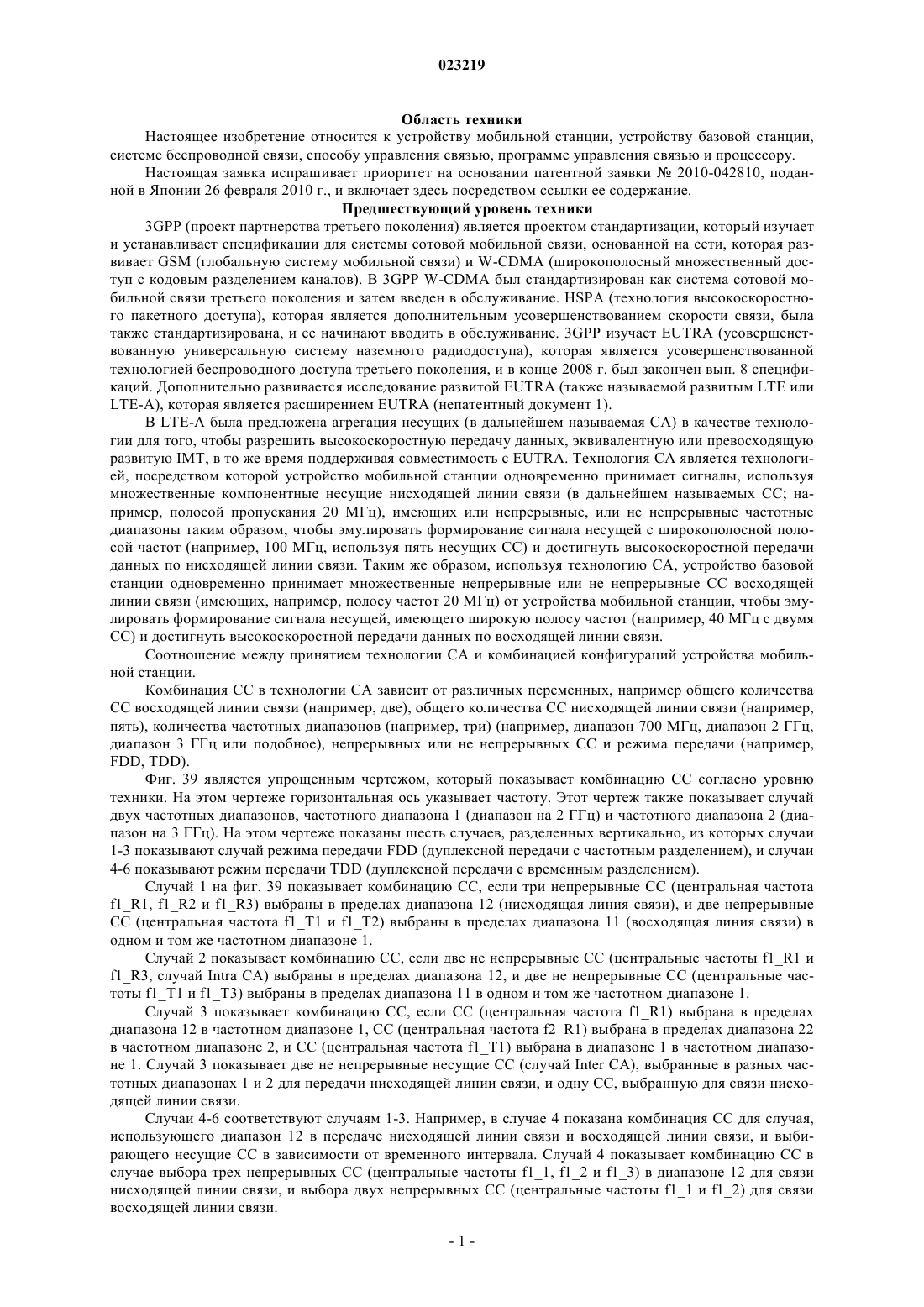

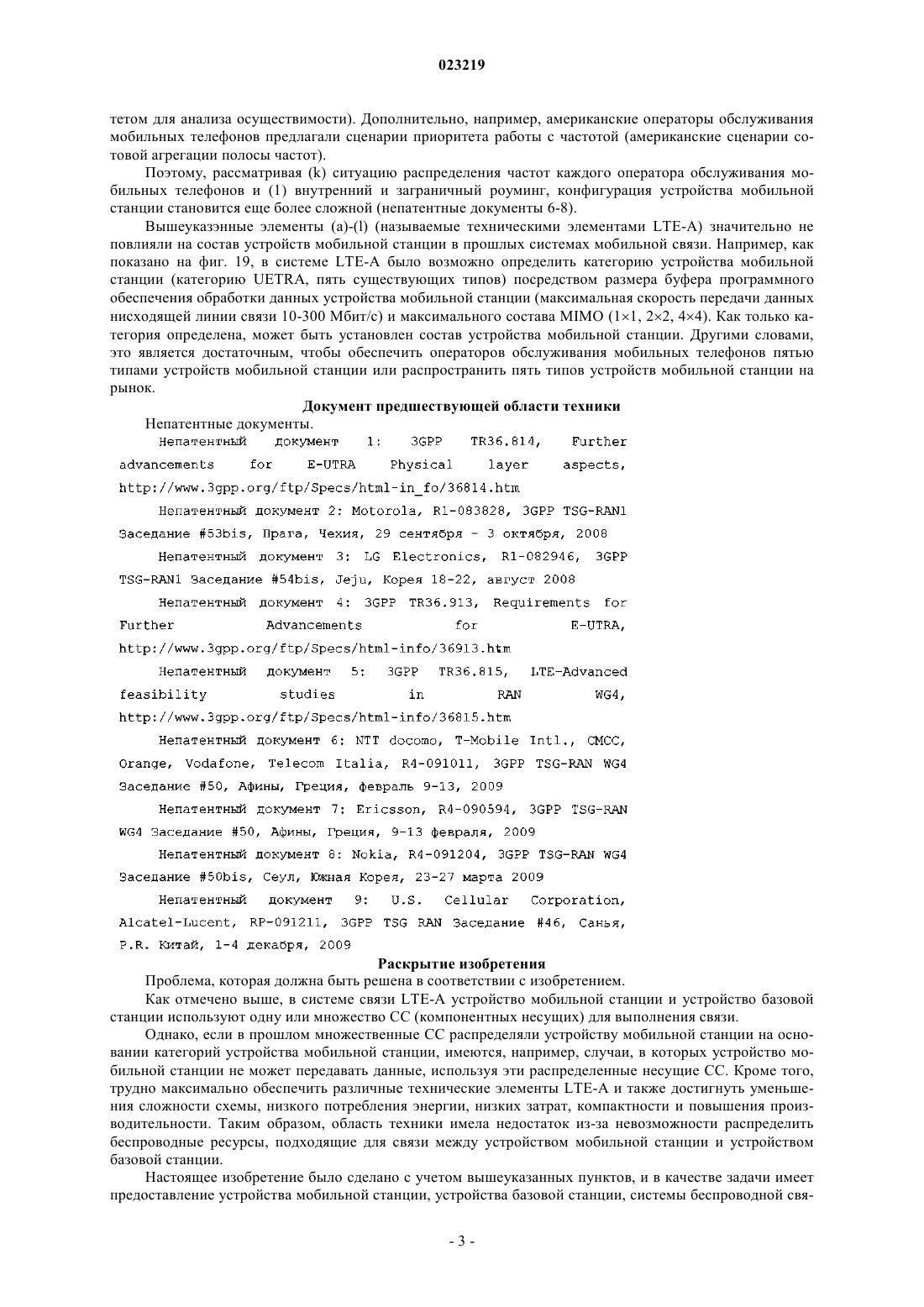

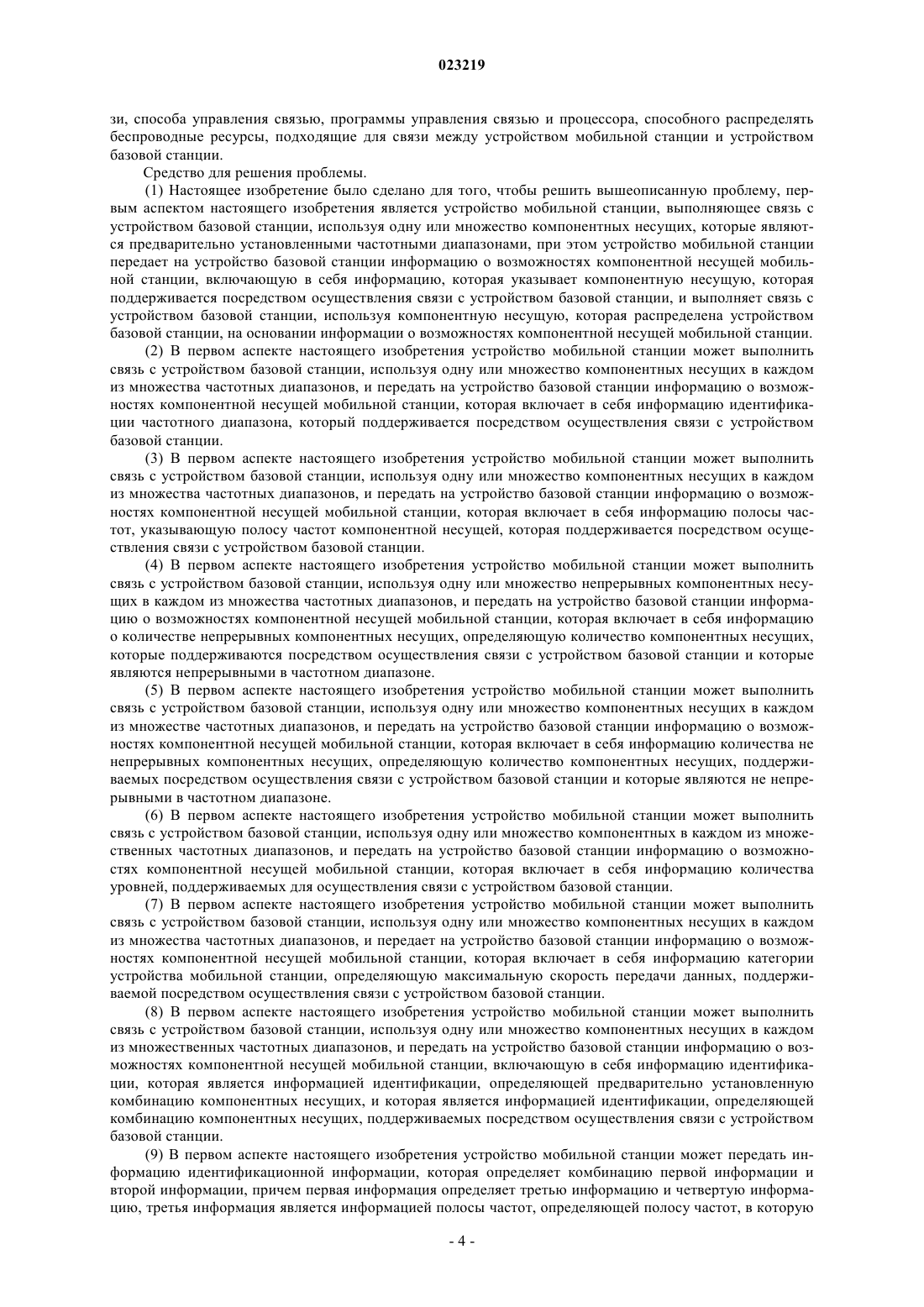

В изобретении блок кодирования ASN устройства мобильной станции генерирует информацию о возможностях компонентной несущей мобильной станции, включающую в себя информацию,которая указывает компонентную несущую, поддерживаемую посредством осуществления связи с устройством базовой станции. Устройство приемопередатчика передает на устройство базовой станции информацию о возможностях компонентной несущей мобильной станции. Блок управления управляет связью с устройством базовой станции, причем управление выполняется посредством использования компонентной несущей, распределенной устройством базовой станции, причем распределение выполняется на основании информации о возможностях компонентной несущей мобильной станции.(71)(73) Заявитель и патентовладелец: ШАРП КАБУСИКИ КАЙСЯ (JP) Область техники Настоящее изобретение относится к устройству мобильной станции, устройству базовой станции,системе беспроводной связи, способу управления связью, программе управления связью и процессору. Настоящая заявка испрашивает приоритет на основании патентной заявки 2010-042810, поданной в Японии 26 февраля 2010 г., и включает здесь посредством ссылки ее содержание. Предшествующий уровень техники 3GPP (проект партнерства третьего поколения) является проектом стандартизации, который изучает и устанавливает спецификации для системы сотовой мобильной связи, основанной на сети, которая развивает GSM (глобальную систему мобильной связи) и W-CDMA (широкополосный множественный доступ с кодовым разделением каналов). В 3GPP W-CDMA был стандартизирован как система сотовой мобильной связи третьего поколения и затем введен в обслуживание. HSPA (технология высокоскоростного пакетного доступа), которая является дополнительным усовершенствованием скорости связи, была также стандартизирована, и ее начинают вводить в обслуживание. 3GPP изучает EUTRA (усовершенствованную универсальную систему наземного радиодоступа), которая является усовершенствованной технологией беспроводного доступа третьего поколения, и в конце 2008 г. был закончен вып. 8 спецификаций. Дополнительно развивается исследование развитой EUTRA (также называемой развитым LTE илиLTE-A), которая является расширением EUTRA (непатентный документ 1). В LTE-A была предложена агрегация несущих (в дальнейшем называемая СА) в качестве технологии для того, чтобы разрешить высокоскоростную передачу данных, эквивалентную или превосходящую развитую IMT, в то же время поддерживая совместимость с EUTRA. Технология СА является технологией, посредством которой устройство мобильной станции одновременно принимает сигналы, используя множественные компонентные несущие нисходящей линии связи (в дальнейшем называемых СС; например, полосой пропускания 20 МГц), имеющих или непрерывные, или не непрерывные частотные диапазоны таким образом, чтобы эмулировать формирование сигнала несущей с широкополосной полосой частот (например, 100 МГц, используя пять несущих СС) и достигнуть высокоскоростной передачи данных по нисходящей линии связи. Таким же образом, используя технологию СА, устройство базовой станции одновременно принимает множественные непрерывные или не непрерывные СС восходящей линии связи (имеющих, например, полосу частот 20 МГц) от устройства мобильной станции, чтобы эмулировать формирование сигнала несущей, имеющего широкую полосу частот (например, 40 МГц с двумя СС) и достигнуть высокоскоростной передачи данных по восходящей линии связи. Соотношение между принятием технологии СА и комбинацией конфигураций устройства мобильной станции. Комбинация СС в технологии СА зависит от различных переменных, например общего количества СС восходящей линии связи (например, две), общего количества СС нисходящей линии связи (например,пять), количества частотных диапазонов (например, три) (например, диапазон 700 МГц, диапазон 2 ГГц,диапазон 3 ГГц или подобное), непрерывных или не непрерывных СС и режима передачи (например,FDD, TDD). Фиг. 39 является упрощенным чертежом, который показывает комбинацию СС согласно уровню техники. На этом чертеже горизонтальная ось указывает частоту. Этот чертеж также показывает случай двух частотных диапазонов, частотного диапазона 1 (диапазон на 2 ГГц) и частотного диапазона 2 (диапазон на 3 ГГц). На этом чертеже показаны шесть случаев, разделенных вертикально, из которых случаи 1-3 показывают случай режима передачи FDD (дуплексной передачи с частотным разделением), и случаи 4-6 показывают режим передачи TDD (дуплексной передачи с временным разделением). Случай 1 на фиг. 39 показывает комбинацию СС, если три непрерывные СС (центральная частотаf1R1, f1R2 и f1R3) выбраны в пределах диапазона 12 (нисходящая линия связи), и две непрерывные СС (центральная частота f1T1 и f1T2) выбраны в пределах диапазона 11 (восходящая линия связи) в одном и том же частотном диапазоне 1. Случай 2 показывает комбинацию СС, если две не непрерывные СС (центральные частоты f1R1 иf1R3, случай Intra CA) выбраны в пределах диапазона 12, и две не непрерывные СС (центральные частоты f1T1 и f1T3) выбраны в пределах диапазона 11 в одном и том же частотном диапазоне 1. Случай 3 показывает комбинацию СС, если СС (центральная частота f1R1) выбрана в пределах диапазона 12 в частотном диапазоне 1, СС (центральная частота f2R1) выбрана в пределах диапазона 22 в частотном диапазоне 2, и СС (центральная частота f1T1) выбрана в диапазоне 1 в частотном диапазоне 1. Случай 3 показывает две не непрерывные несущие СС (случай Inter CA), выбранные в разных частотных диапазонах 1 и 2 для передачи нисходящей линии связи, и одну СС, выбранную для связи нисходящей линии связи. Случаи 4-6 соответствуют случаям 1-3. Например, в случае 4 показана комбинация СС для случая,использующего диапазон 12 в передаче нисходящей линии связи и восходящей линии связи, и выбирающего несущие СС в зависимости от временного интервала. Случай 4 показывает комбинацию СС в случае выбора трех непрерывных СС (центральные частоты f11, f12 и f13) в диапазоне 12 для связи нисходящей линии связи, и выбора двух непрерывных СС (центральные частоты f11 и f12) для связи восходящей линии связи. Для не непрерывных СС в одном и том же частотном диапазоне (например, тех, которые имеют центральные частоты f1R1 и f1R3 на фиг. 39) имеет место случай, в котором множество устройств базовой станции передают переданный сигнал в синхронизации с кадром или подобным (называемой синхронизацией между базовыми станциями), случай асинхронного условия, в котором каждая базовая станция независимо передает переданный сигнал, и случай, в котором, хотя выполняется синхронизация между базовыми станциями, например, имеет место задержка в пути распространения, таким образом смещается тактирование кадра сигнала OFDM (мультиплексирования с ортогональным частотным разделением), приводя к асинхронному условию. Относительно связи, использующей устройство базовой станции с непрерывными несущими СС в одном и том же частотном диапазоне (например, центральные частоты f1R1 и f1R2), были предложены различные технологии с учетом элементов, таких как обратная совместимость с системами LTE, растр беспроводного канала UMTS 100 кГц (универсальной системы мобильной связи), защитные диапазоны между несущими СС, защитные диапазоны в обоих концах непрерывных СС и эффективность использования частоты и т.п. (например, непатентный документ 1). Однако с непрерывными несущими СС необходимо иметь отдельную схему обработки основной полосы частот в схеме передачи и приема для поддержания совместимости с системами LTE, так как защитные диапазоны между несущими СС не являются кратными полосы пропускания поднесущей 15 кГц. Чтобы обеспечить различные случаи, отмеченные выше, состав устройства мобильной станции зависит от таких показателей, как: (а) количество частотных диапазонов; (b) общее количество несущих СС восходящей линии связи и нисходящей линии связи; (с) непрерывные или не непрерывные несущие СС (Intra CA или Inter CA); (d) режим беспроводной передачи; (е) синхронная или асинхронная передача между несущими СС нисходящей линией связи или между устройствами базовой станции; (f) различные полосы частот СС (например, 1,4, 3, 5, 10, 15 и 20 МГц) и (g) полоса частот (например, 100 МГц) множества непрерывных СС, имеющих полосу частот, поднесущей OFDM 15 МГц (например, непатентные документы 2 и 3). Соотношение между принятием других технологий в LTE-A и комбинацией конфигураций устройства мобильной станции. Условиями, требуемыми LTE-A (непатентный документ 4) для случая, в котором устройство мобильной станции перемещается с высокой скоростью в случае 100 Мбит/с нисходящей линии связи и 75 Мбит/с восходящей линии связи, является скорость передачи данных 1000 Мбит/с для нисходящей линии связи и 500 Мбит/с для восходящей линии связи. Чтобы этого достигнуть, кроме принятия технологии СА, будет принята технология для того, чтобы достигнуть MIMO высокого порядка. Например, посредством MIMO 88 (где есть восемь передающих антенн устройства базовой станции, восемь принимающих антенн устройства мобильной станции, количество потоков MIMO или количество рангов, в дальнейшем называемое рангом 8) для нисходящей линии связи скорость передачи данных 1000 Мбит/с достигается полосой частот передачи 100 МГц. Посредством MIMO 44 (в дальнейшем называемой количеством потоков MIMO или количеством рангов 4) для восходящей линии связи скорость передачи данных 600 Мбит/с достигается полосой частот передачи 40 МГц. Кроме того, для увеличения скорости передачи данных края ячейки и области охвата ячейки вводится технология для скоординированной связи (СоМР: скоординированная многоточка) между устройствами базовой станции и технология для разнесения передачи восходящей линии связи. Поэтому состав устройства мобильной станции зависит от (h) системы MIMO нисходящей линии связи и восходящей линии связи, (i) скоординированного СоМР связи между базовыми станциями и (j) системы разнесения передачи восходящей линии связи и т.п. Соотношение между рабочим условием несущей и комбинацией конфигураций устройства мобильной станции. Распределения частот относительно развитой IMT были определены на мировой конференции радиосвязи WRC-07 в 2007 г. Однако текущие диапазоны IMT (непатентные документы 4 и 5) не являются всеми диапазонами, общими для всех стран, и каждый оператор обслуживания мобильных телефонов действует в соответствии с распределением частот своей собственной страны. В зависимости от ситуации распределения частот в каждой стране операторы обслуживания мобильных телефонов используют различные режимы передачи (TDD и FDD). Было предложено смешивание различных режимов передачи (например, смешанное сосуществование различных режимов передачи между макроячейками и микроячейками, внутренними и наружными областями, и в близости и на краю ячеек). Операторы обслуживания мобильных телефонов LTE-A, например, как описано в непатентном документе 5, могут выбрать из номеров 1-41 частотного диапазона системы EUTRA (номеров рабочих диапазонов E-UTRA; в дальнейшем называемых номерами частотного диапазона), которые указаны частотными диапазонами системы EUTRA (рабочими диапазонами E-UTRA). Кроме того, например, каждый из операторов обслуживания мобильных телефонов, участвующих в организации стандарта 3GPP, изучали различные сценарии приоритета работы с частотой (сценарии развертывания с самым высоким приори-2 023219 тетом для анализа осуществимости). Дополнительно, например, американские операторы обслуживания мобильных телефонов предлагали сценарии приоритета работы с частотой (американские сценарии сотовой агрегации полосы частот). Поэтому, рассматривая (k) ситуацию распределения частот каждого оператора обслуживания мобильных телефонов и (1) внутренний и заграничный роуминг, конфигурация устройства мобильной станции становится еще более сложной (непатентные документы 6-8). Вышеуказэнные элементы (а)-(l) (называемые техническими элементами LTE-A) значительно не повлияли на состав устройств мобильной станции в прошлых системах мобильной связи. Например, как показано на фиг. 19, в системе LTE-A было возможно определить категорию устройства мобильной станции (категорию UETRA, пять существующих типов) посредством размера буфера программного обеспечения обработки данных устройства мобильной станции (максимальная скорость передачи данных нисходящей линии связи 10-300 Мбит/с) и максимального состава MIMO (11, 22, 44). Как только категория определена, может быть установлен состав устройства мобильной станции. Другими словами,это является достаточным, чтобы обеспечить операторов обслуживания мобильных телефонов пятью типами устройств мобильной станции или распространить пять типов устройств мобильной станции на рынок. Документ предшествующей области техники Непатентные документы. Раскрытие изобретения Проблема, которая должна быть решена в соответствии с изобретением. Как отмечено выше, в системе связи LTE-A устройство мобильной станции и устройство базовой станции используют одну или множество СС (компонентных несущих) для выполнения связи. Однако, если в прошлом множественные СС распределяли устройству мобильной станции на основании категорий устройства мобильной станции, имеются, например, случаи, в которых устройство мобильной станции не может передавать данные, используя эти распределенные несущие СС. Кроме того,трудно максимально обеспечить различные технические элементы LTE-A и также достигнуть уменьшения сложности схемы, низкого потребления энергии, низких затрат, компактности и повышения производительности. Таким образом, область техники имела недостаток из-за невозможности распределить беспроводные ресурсы, подходящие для связи между устройством мобильной станции и устройством базовой станции. Настоящее изобретение было сделано с учетом вышеуказанных пунктов, и в качестве задачи имеет предоставление устройства мобильной станции, устройства базовой станции, системы беспроводной свя-3 023219 зи, способа управления связью, программы управления связью и процессора, способного распределять беспроводные ресурсы, подходящие для связи между устройством мобильной станции и устройством базовой станции. Средство для решения проблемы.(1) Настоящее изобретение было сделано для того, чтобы решить вышеописанную проблему, первым аспектом настоящего изобретения является устройство мобильной станции, выполняющее связь с устройством базовой станции, используя одну или множество компонентных несущих, которые являются предварительно установленными частотными диапазонами, при этом устройство мобильной станции передает на устройство базовой станции информацию о возможностях компонентной несущей мобильной станции, включающую в себя информацию, которая указывает компонентную несущую, которая поддерживается посредством осуществления связи с устройством базовой станции, и выполняет связь с устройством базовой станции, используя компонентную несущую, которая распределена устройством базовой станции, на основании информации о возможностях компонентной несущей мобильной станции.(2) В первом аспекте настоящего изобретения устройство мобильной станции может выполнить связь с устройством базовой станции, используя одну или множество компонентных несущих в каждом из множества частотных диапазонов, и передать на устройство базовой станции информацию о возможностях компонентной несущей мобильной станции, которая включает в себя информацию идентификации частотного диапазона, который поддерживается посредством осуществления связи с устройством базовой станции.(3) В первом аспекте настоящего изобретения устройство мобильной станции может выполнить связь с устройством базовой станции, используя одну или множество компонентных несущих в каждом из множества частотных диапазонов, и передать на устройство базовой станции информацию о возможностях компонентной несущей мобильной станции, которая включает в себя информацию полосы частот, указывающую полосу частот компонентной несущей, которая поддерживается посредством осуществления связи с устройством базовой станции.(4) В первом аспекте настоящего изобретения устройство мобильной станции может выполнить связь с устройством базовой станции, используя одну или множество непрерывных компонентных несущих в каждом из множества частотных диапазонов, и передать на устройство базовой станции информацию о возможностях компонентной несущей мобильной станции, которая включает в себя информацию о количестве непрерывных компонентных несущих, определяющую количество компонентных несущих,которые поддерживаются посредством осуществления связи с устройством базовой станции и которые являются непрерывными в частотном диапазоне.(5) В первом аспекте настоящего изобретения устройство мобильной станции может выполнить связь с устройством базовой станции, используя одну или множество компонентных несущих в каждом из множестве частотных диапазонов, и передать на устройство базовой станции информацию о возможностях компонентной несущей мобильной станции, которая включает в себя информацию количества не непрерывных компонентных несущих, определяющую количество компонентных несущих, поддерживаемых посредством осуществления связи с устройством базовой станции и которые являются не непрерывными в частотном диапазоне.(6) В первом аспекте настоящего изобретения устройство мобильной станции может выполнить связь с устройством базовой станции, используя одну или множество компонентных в каждом из множественных частотных диапазонов, и передать на устройство базовой станции информацию о возможностях компонентной несущей мобильной станции, которая включает в себя информацию количества уровней, поддерживаемых для осуществления связи с устройством базовой станции.(7) В первом аспекте настоящего изобретения устройство мобильной станции может выполнить связь с устройством базовой станции, используя одну или множество компонентных несущих в каждом из множества частотных диапазонов, и передает на устройство базовой станции информацию о возможностях компонентной несущей мобильной станции, которая включает в себя информацию категории устройства мобильной станции, определяющую максимальную скорость передачи данных, поддерживаемой посредством осуществления связи с устройством базовой станции.(8) В первом аспекте настоящего изобретения устройство мобильной станции может выполнить связь с устройством базовой станции, используя одну или множество компонентных несущих в каждом из множественных частотных диапазонов, и передать на устройство базовой станции информацию о возможностях компонентной несущей мобильной станции, включающую в себя информацию идентификации, которая является информацией идентификации, определяющей предварительно установленную комбинацию компонентных несущих, и которая является информацией идентификации, определяющей комбинацию компонентных несущих, поддерживаемых посредством осуществления связи с устройством базовой станции.(9) В первом аспекте настоящего изобретения устройство мобильной станции может передать информацию идентификационной информации, которая определяет комбинацию первой информации и второй информации, причем первая информация определяет третью информацию и четвертую информацию, третья информация является информацией полосы частот, определяющей полосу частот, в которую компонентные несущие, поддерживаемые для осуществления связи с устройством базовой станции, объединены, четвертая информация является количеством компонентных несущих, вторая информация является количеством уровней.(10) В первом аспекте настоящего изобретения устройство мобильной станции может связаться с устройством базовой станции посредством использования по меньшей мере одной из компонентных несущих в каждом из множественных частотных диапазонов, и устройство мобильной станции может передать информацию о возможностях компонентной несущей мобильной станции, включающую в себя первую информацию и вторую информацию, причем первая информация определяет третью информацию и четвертую информацию для каждой информации идентификации ширины частотного диапазона в комбинации диапазонов частот, третья информация определяет полосу частот, в которую компонентные несущие, поддерживаемые для осуществления связи с устройством базовой станции, объединены, четвертая информация является количеством компонентных несущих, вторая информация является количеством уровней.(11) Вторым аспектом настоящего изобретения является устройство базовой станции, выполняющее связь с устройством мобильной станции, используя одну или множество компонентных несущих, которые являются предварительно установленными частотными диапазонами, в котором устройство базовой станции распределяет относительно устройства мобильной станции компонентную несущую для использования при осуществлении связи на основании информации о возможностях компонентной несущей мобильной станции, включающей в себя информацию, которая определяет компонентную несущую,поддерживаемую устройством мобильной станции при осуществлении связи.(12) Во втором аспекте настоящего изобретения устройство базовой станции может выполнить связь с устройством мобильной станции, используя одну или множество компонентных несущих, которые являются предварительно установленными частотными диапазонами, и принять решение о количестве уровней на основании информации о возможностях компонентной несущей мобильной станции.(13) Третьим аспектом настоящего изобретения является способ управления связью в устройстве мобильной станции, которое выполняет связь с устройством базовой станции, используя одну или множество компонентных несущих, которые являются предварительно установленными частотными диапазонами, причем способ управления связью включает в себя: передачу посредством устройства мобильной станции на устройство базовой станции информации о возможностях компонентной несущей мобильной станции, включающей в себя информацию, которая определяет компонентную несущую, поддерживаемую посредством осуществления связи с устройством базовой станции; и выполнение посредством устройства мобильной станции связи с устройством базовой станции, используя компонентную несущую, которая распределена устройством базовой станции, на основании информации о возможностях компонентной несущей мобильной станции.(14) Четвертым аспектом настоящего изобретения является способ управления связью в устройстве базовой станции, которое выполняет связь с устройством мобильной станции, используя одну или множество компонентных несущих, которые являются предварительно установленными частотными диапазонами, причем способ управления связью включает в себя: распределение посредством устройства базовой станции относительно устройства мобильной станции компонентной несущей для использования при осуществлении связи на основании информации о возможностях компонентной несущей мобильной станции, включающей в себя информацию, которая определяет компонентную несущую, поддерживаемую устройством мобильной станции при осуществлении связи. Следующим аспектом настоящего изобретения является система беспроводной связи, включающая в себя устройство базовой станции и устройство мобильной станции, которое выполняет связь с устройством базовой станции, используя одну или множество компонентных несущих, которые являются предварительно установленными частотными диапазонами, в которой устройство мобильной станции передает на устройство базовой станции информацию о возможностях компонентной несущей мобильной станции, включающую в себя информацию, которая относится к компонентной несущей, поддерживаемой посредством осуществления связи с устройством базовой станции, и устройство базовой станции распределяет относительно устройства мобильной станции компонентную несущую для использования при осуществлении связи на основании информации о возможностях компонентной несущей мобильной станции. Результат изобретения. Согласно настоящему изобретению система связи в состоянии распределить беспроводные ресурсы, подходящие для связи между устройством мобильной станции и устройством базовой станции. Краткое описание чертежей Фиг. 1 является концептуальным чертежом системы связи согласно первому варианту осуществления настоящего изобретения. Фиг. 2 является описательной диаграммой номеров частотных диапазонов согласно настоящему варианту осуществления. Фиг. 3 является упрощенной диаграммой, показывающей пример информации сценария приоритета работы с частотой, согласно настоящему варианту осуществления. Фиг. 4 является упрощенной диаграммой, показывающей другой пример информации сценария приоритета работы с частотой, согласно настоящему варианту осуществления. Фиг. 5 является упрощенным чертежом, показывающим пример распределения частот, указанного информацией сценария, согласно настоящему варианту осуществления. Фиг. 6 является упрощенной блок-схемой, показывающей состав устройства приемопередатчика,согласно настоящему варианту осуществления. Фиг. 7 является упрощенной блок-схемой, показывающей упрощенный состав устройства приемопередатчика, согласно настоящему варианту осуществления. Фиг. 8 является упрощенной блок-схемой, показывающей упрощенный состав устройства приемопередатчика, согласно настоящему варианту осуществления. Фиг. 9 является упрощенной блок-схемой, показывающей упрощенный состав устройства приемопередатчика, согласно настоящему варианту осуществления. Фиг. 10 является упрощенной диаграммой, показывающей пример соотношения между сценариями и беспроводными параметрами, согласно настоящему варианту осуществления. Фиг. 11 является описательной диаграммой, показывающей номера полосы частот СС, согласно настоящему варианту осуществления. Фиг. 12 является упрощенной блок-схемой, показывающей состав устройства мобильной станции,согласно настоящему варианту осуществления. Фиг. 13 является диаграммой, показывающей пример структуры сообщения о возможностях СС мобильной станции, согласно настоящему варианту осуществления. Фиг. 14 является диаграммой, показывающей пример фактических данных сообщения о возможностях СС мобильной станции, согласно настоящему варианту осуществления. Фиг. 15 является упрощенной блок-схемой, показывающей состав устройства базовой станции, согласно настоящему варианту осуществления. Фиг. 16 является диаграммой, показывающей другой пример фактических данных сообщения о возможностях СС мобильной станции, согласно настоящему варианту осуществления. Фиг. 17 является упрощенным чертежом, показывающим пример распределения частот, указанного другой информацией сценария, согласно настоящему варианту осуществления. Фиг. 18 является диаграммой, показывающей другой пример фактических данных сообщения о возможностях СС мобильной станции, согласно настоящему варианту осуществления. Фиг. 19 является упрощенной диаграммой информации соответствия категории устройства мобильной станции LTE согласно второму варианту осуществления настоящего изобретения. Фиг. 20 является диаграммой соотношения между полосой частот СС и количеством блоков беспроводных ресурсов в настоящем варианте осуществления. Фиг. 21 является упрощенной диаграммой, показывающей пример соотношения между полосой частот СС и максимальным размером транспортного блока, согласно настоящему варианту осуществления. Фиг. 22 является упрощенной диаграммой, показывающей пример диаграммы соотношения между количеством потоков MIMO и максимальной скоростью передачи данных для каждого сценария, согласно настоящему варианту осуществления. Фиг. 23 является концептуальной диаграммой, показывающей пример максимальных скоростей передачи данных восходящей линии связи и нисходящей линии связи, согласно настоящему варианту осуществления. Фиг. 24 является упрощенной диаграммой, показывающей пример категорий устройства мобильной станции LTE-A, согласно настоящему варианту осуществления. Фиг. 25 является упрощенной блок-схемой, показывающей состав устройства А 2 мобильной станции, согласно настоящему варианту осуществления. Фиг. 26 является упрощенной диаграммой, показывающей пример структуры сообщения о возможностях СС мобильной станции, согласно настоящему варианту осуществления. Фиг. 27 является диаграммой, показывающей пример фактических данных сообщения о возможностях СС мобильной станции, согласно настоящему варианту осуществления. Фиг. 28 является упрощенной блок-схемой, показывающей состав устройства В 2 базовой станции,согласно настоящему варианту осуществления. Фиг. 29 является упрощенной диаграммой, показывающей другой пример фактических данных сообщения о возможностях СС мобильной станции, согласно настоящему варианту осуществления. Фиг. 30 является упрощенной блок-схемой, показывающей состав устройства A3 мобильной станции, согласно третьему варианту осуществления настоящего изобретения. Фиг. 31 является упрощенной диаграммой, показывающей пример фактических данных сообщения о возможностях СС мобильной станции, согласно настоящему варианту осуществления. Фиг. 32 является упрощенной диаграммой, показывающей другой пример фактических данных сообщения о возможностях СС мобильной станции, согласно настоящему варианту осуществления. Фиг. 33 является упрощенной блок-схемой, показывающей состав устройства В 3 базовой станции,согласно настоящему варианту осуществления. Фиг. 34 является упрощенной блок-схемой, показывающей состав устройства А 4 мобильной станции, согласно четвертому варианту осуществления настоящего изобретения. Фиг. 35 является диаграммой, показывающей пример структуры сообщения о возможностях СС мобильной станции, согласно настоящему варианту осуществления. Фиг. 36 является упрощенной диаграммой, показывающей пример фактических данных сообщения о возможностях СС мобильной станции, согласно настоящему варианту осуществления. Фиг. 37 является упрощенной блок-схемой, показывающей состав устройства В 4 базовой станции,согласно настоящему варианту осуществления. Фиг. 38 является диаграммой, показывающей пример соотношения между сценариями и беспроводными параметрами, согласно настоящему варианту осуществления. Фиг. 39 является упрощенным чертежом, показывающим комбинации СС в предшествующем уровне техники. Наилучший режим для осуществления изобретения. Первый вариант осуществления. Первый вариант осуществления настоящего изобретения описан подробно ниже со ссылками, сделанными на чертежи. Настоящий вариант осуществления описан для случая, в котором устройство мобильной станции передает сообщение о возможностях СС мобильной станции, которое включает в себя беспроводные параметры, на устройство базовой станции, которое использует информацию о возможностях СС мобильной станции из сообщения о возможностях СС мобильной станции для распределения беспроводных ресурсов, которые должны быть использованы при осуществлении связи с устройством мобильной станции. Система связи. Фиг. 1 является концептуальным чертежом системы связи согласно первому варианту осуществления настоящего изобретения. На этом чертеже устройство В базовой станции связывается с устройствами A11 и А 12 мобильной станции. Этот чертеж показывает, что устройство А 1 мобильной станции передает сообщение о возможностях СС мобильной станции на устройство В базовой станции. Кроме того,этот чертеж показывает, что устройство В базовой станции распределяет беспроводные ресурсы устройству A11 мобильной станции на основании сообщения о возможностях СС мобильной станции, принятого от устройства 11 мобильной станции. Связь от устройства A11 или А 12 мобильной станции к устройству В мобильной станции называется восходящей линией связи, и связь от устройства В базовой станции к мобильной станции A11 или А 12 называется нисходящей линией связи. В последующем описании каждое из устройств A11 и А 12 мобильной станции называется устройством А 1 мобильной станции. Устройство А 1 мобильной станции и устройство В базовой станции связываются, используя технологию СА. В технологии СА устройство А 1 мобильной станции одновременно принимает сигналы, используя множество непрерывных или не непрерывных СС нисходящей линии связи, переданных от устройства В базовой станции, чтобы эмулировать формирование сигнала несущей с широкой полосой частот (например, 100 МГц, используя пять СС), чтобы достигнуть высокоскоростной передачи данных нисходящей линии связи. Таким же образом в. технологии СА устройство В базовой станции одновременно принимает множество непрерывных или не непрерывных СС восходящей линии связи от устройства А 1 мобильной станции, чтобы эмулировать формирование сигнала несущей, имеющего широкую полосу частот (например, 40 МГц с двумя несущими СС), чтобы достигнуть высокоскоростной передачи данных восходящей линии связи. Фиг. 2 является описательной диаграммой номеров частотных диапазонов, согласно настоящему варианту осуществления (извлеченная часть рабочих диапазонов E-UTRA табл. 5.5-1 из TS 36.1013GPP). Эта диаграмма показывает номера частотных диапазонов, полосы частот восходящей линии связи, полосы частот нисходящей линии связи и режимы передачи. Например, соотношение на первой линии указывает, что частотный диапазон с номером 1 частотного диапазона (см. частотный диапазон 1 на фиг. 39) имеет полосу частот восходящей линии связи (см. диапазон 11 на фиг. 39) 1920-1980 МГц (полосу частот 60 МГц) и полосу частот нисходящей линии связи (см. диапазон 12 на фиг. 39) 2110-2170 МГц (полосу частот 60 МГц), и что режимом передачи является FDD. В результате дополнений к полосам частот для развитой IMT ожидается, что будут дополнительные номера полосы частот (от номера 41) для системыLTE-A в связанных спецификациях. Комбинации CC. Конкретные комбинации СС описаны ниже. Фиг. 3 является упрощенной диаграммой, которая показывает пример информации сценария приоритета работы с частотой. Сценарии на фиг. 3 будут называться группой 1 сценариев. Фиг. 4 является упрощенной диаграммой, показывающей другой пример информации сценария приоритета работы с частотой. Сценарии на фиг. 4 будут называться группой 2 сценариев. Эта информация сценария определяет предварительно установленные комбинации СС. На фиг. 3 и 4 информация сценария показывает соответствие между номером сценария, который указывает сцена-7 023219LTE-A), информацией СС (количество компонентных несущих LTE-A), информацией частотного диапазона (частотные диапазоны для несущих LTE-A) и режимами передачи (режимы дуплексной передачи). Фиг. 5 является упрощенным чертежом, показывающим пример распределения частот, указанного информацией сценария. Фиг. 5 является чертежом, который показывает распределение частот, указанное информацией сценария (S1-S12) номеров 1-12 сценария на фиг. 3 и информацией сценария (S13-S22) номеров 13-22 сценария на фиг. 4. На этом чертеже горизонтальная ось указывает частоту, а вертикальная ось разделена на две части соответственно, показывая группу 1 сценариев (S1-S12 на верхнем чертеже) и группу 2 сценариев (S13-S22 на нижнем чертеже) диапазонов частот. Чертежи каждой из групп сценариев указывают частотные диапазоны (верхний чертеж) и несущие СС (нижний чертеж). На этом чертеже блоки со штриховкой с наклоном вниз вправо указывают диапазоны (частотные диапазоны или несущие СС), которые являются диапазонами режима FDD, используемыми для восходящей линии связи UL. Блоки со штриховкой с наклоном вниз влево указывают диапазоны, которые являются диапазонами режима FDD, используемыми для нисходящей линии связи DL. Блоки с перекрестной штриховкой указывают диапазоны (частотные диапазоны или несущие СС), которые являются диапазонами режима TDD, используемыми совместно для нисходящей линии связи и восходящей линии связи (DL/UP). На фиг. 5 для каждого блока, указывающего частотный диапазон, номера наверху указывают номера частотных диапазонов (см. фиг. 2) и номера внизу указывают частоты. Например, в группе 1 сценариев блок со ссылочным символом 101 указывает частотный диапазон восходящей линии связи с номером 3 частотного диапазона, и что этот частотный диапазон составляет 1710-1785 МГц (FULlow-FULhigh на фиг. 2). Кроме того, например, блок со ссылочным символом 102 указывает частотный диапазон нисходящей линии связи с номером 3 частотного диапазона, и что этот частотный диапазон составляет 18051880 МГц (FDLlow-FDLhigh на фиг. 2). Кроме того, например, блок со ссылочным символом 103 указывает общий частотный диапазон восходящей линии связи/нисходящей линии связи с номером 39 частотного диапазона, и что этот частотный диапазон составляет 1880-1920 МГц. Кроме того, блок со ссылочным символом 104 указывает диапазон UHF 800 МГц (ультравысоких частот), который не показан в примере фиг. 2 и, так как он поддерживается в качестве частотного диапазона для LTE-A в будущем, применяет UHF в качестве номера сценария для исследования. На фиг. 5 относительно блоков указаны несущие СС, номера в верхней части и в нижней части указывают полосы частот (полосы частот СС). Например, сценарий S4 группы 1 сценариев указывает, что распределен частотный диапазон 22 со ссылочными символами 105 и 106 (диапазон 3,5 ГГц, который также распределен как частотный диапазон 41 режиму TDD). Сценарий S1 указывает комбинацию СС, если выполнена связь согласно технологии СА, используя частотный диапазон 22 в режиме FDD, четыре непрерывные несущие СС (204=80 МГц; блок, обозначенный ссылочным символом 112), выбираемые в диапазоне нисходящей линии связи(3510-3600 МГц), и две непрерывные несущие СС (202=40 МГц; блок, обозначенный ссылочным символом 111), выбираемые в диапазоне восходящей линии связи (3410-3500 МГц). Сценарий S1 является случаем 1 на фиг. 39. Кроме того, например, в сценарии S4 группы 1 сценариев указанная комбинация СС является комбинацией случая, в котором выполнена связь согласно технологии СА, используя частотный диапазон 22(диапазон 3,5 ГГц) в режиме FDD, четыре не непрерывные несущие СС (204=80 МГц; блок, обозначенный ссылочным символом 144), выбираемые в диапазоне нисходящей линии связи (3510-3600 МГц), и две не непрерывные несущие СС (202=40 МГц; блоки, обозначенные ссылочными символами 141 и 142), выбираемые в частотном диапазоне восходящей линии связи (3410-3500 МГц). Сценарий S4 является случаем 2 (случай Intra СА) на фиг. 39. Таким же образом, например, в сценарии S7 группы 1 сценариев выполнена связь согласно технологии СА, используя номера 1, 3 и 7 частотных диапазонов в режиме FDD. В сценарии S7 одна СС(101=10 МГц; блок, обозначенный ссылочным символом 154) выбирается в частотном диапазоне 1 нисходящей линии связи (1805-1880 МГц), одна СС (101=10 МГц; блок, обозначенный ссылочным символом 152) выбирается в частотном диапазоне 3 нисходящей линии связи (1805-1880 МГц), и одна СС(201=20 МГц; блок, обозначенный ссылочным символом 156) выбирается в частотном диапазоне 7 нисходящей линии связи (2620-2690 МГц). Таким образом, имеется комбинация СС, если выбирается полоса частот нисходящей линии связи в 40 МГц, она состоит из не непрерывных СС в трех диапазонах. В сценарии S7 одна СС (101=10 МГц; блок, обозначенный ссылочным символом 153) выбирается в частотном диапазоне 1 восходящей линии связи (1920-1980 МГц), одна СС (101=10 МГц; блок, обозначенный ссылочным символом 151) выбирается в частотном диапазоне 3 восходящей линии связи (1710-1785 МГц), и одна СС (201=20 МГц; блок, обозначенный ссылочным символом 155) выбирается в частотном диапазоне 7 восходящей линии связи (2500-2570 МГц). Таким образом, имеется комбинация СС для случая, в котором выбирается полоса частот восходящей линии связи 40 МГц, она состоит из не непрерыв-8 023219 ных СС в трех диапазонах. Сценарий S7 является случаем 3 (случай Inter CA) на фиг. 39. Кроме того, например, в сценарии S12 группы 1 сценариев выполнена связь согласно технологии СА, используя номера 7 и 22 частотных диапазонов в режиме FDD. В сценарии S12 одна СС (201=20 МГц; блок, обозначенный ссылочным символом 162) выбирается в частотном диапазоне 7 нисходящей линии связи (2620-2690 МГц), и две не непрерывные несущие СС (202=40 МГц; блоки, обозначенные ссылочными символами 163 и 164) выбираются в частотном диапазоне 22 нисходящей линии связи(3510-3600 МГц). Таким образом, имеется комбинация СС для случая, в котором выбирается полоса частот нисходящей линии связи 60 МГц, она состоит из не непрерывных СС в двух диапазонах. В сценарииS7 одна СС (201=20 МГц; блок, обозначенный ссылочным символом 161) выбирается в частотном диапазоне 7 восходящей линии связи (1920-1980 МГц). Таким образом, имеется комбинация СС для случая,в котором выбирается полоса частот восходящей линии связи 20 МГц, она состоит из СС в одном диапазоне. Сценарий S12 является смешанным случаем случая Inter CA и случая Intra CA. Кроме того, например, в сценарии S3 группы 1 сценариев указывается, что распределяется частотный диапазон 41, обозначенный ссылочным символом 107 (частотный диапазон 3.5 ГГц; который также распределен как частотный диапазон 22 режиму FDD). В сценарии S3 выполняется связь согласно технологии СА, используя частотный диапазон 41 в режиме TDD, показанная комбинация СС является комбинацией выбора пяти непрерывных СС восходящей линии связи/нисходящей линий связи (205=100 МГц; блок, обозначенный ссылочным символом 121] в диапазоне восходящей линии связи/нисходящей линии связи (3410-3510 МГц). Сценарий S3 является случаем 4 на фиг. 39. Устройство А 1 мобильной станции и устройство В базовой станции связываются, используя выбранные несущие СС. Имеются случаи, в которых каждое из устройств А 1 мобильной станции имеет устройство приемопередатчика, имеющее другой состав, и несущие СС, которые могут обеспечить технологию СА, отличаются. Нижеследующее является описанием примеров множества составов для устройства приемопередатчика устройства А 1 мобильной станции (устройства a1-а 3 приемопередатчика). Состав устройства a1 приемопередатчика. Сначала описано устройство a1 приемопередатчика, которое осуществляет связь, используя одну СС или множество непрерывных СС. Фиг. 6 является упрощенной блок-схемой, показывающей состав устройства a1 приемопередатчика,согласно настоящему варианту осуществления. На этом чертеже устройство a1 приемопередатчика составлено общей антенной а 101 передачи/приема, блоком а 102 совместного использования антенны(DUP), блоком a11 беспроводного приема (RFRx), квадратурным демодулятором а 12 (IQDM), демодулятором а 13 основной полосы частот (BBDM), модулятором а 14 основной полосы частот (BBMD),квадратурным модулятором а 15 (IQMD) и блоком а 16 беспроводной передачи (RFTx). Сначала описана обработка приема. Блок а 102 совместного использования антенны выводит в блок a11 беспроводного приема сигнал,принятый от устройства В базовой станции, с помощью общей антенны а 101 передачи/приема. Блок а 102 совместного использования антенны передает сигнал, введенный от блока а 16 беспроводной передачи,на устройство В базовой станции с помощью общей антенны а 101 передачи/приема. Блок a11 беспроводного приема составлен LNA a111 (усилителем с низким уровнем шума) и полосовым фильтром а 112 приема РЧ (РЧ) (RxBPF). LNA a111 усиливает сигнал, введенный от общей антенны а 102 передачи/приема, и выводит его в полосовой фильтр а 112 приема РЧ. Полосовой фильтр а 112 приема РЧ извлекает сигнал частотного диапазона приема из сигнала, введенного от блока а 102 совместного использования антенны, и выводит его в квадратурный демодулятор а 12. Квадратурный демодулятор а 12 составлен усилителем а 121 (AMP), гетеродином а 122, фазосдвигающим устройством а 123, умножителями а 124 и а 126 и фильтрами LPF а 125 и а 127 (фильтрами низких частот). Усилитель а 121 усиливает сигнал, введенный от полосового фильтра а 112 приема РЧ, и выводит его в умножитель а 124 и а 126. Гетеродин а 122 генерирует синусоидальный сигнал и выводит его в фазосдвигающее устройство а 123. Фазосдвигающее устройство а 123 выводит синусоидальный сигнал, введенный от гетеродина а 122, в умножитель а 124. Фазосдвигающее устройство а 123 также сдвигает фазу синусоидального сигнала, введенного от гетеродина а 122, на 90 для генерирования косинусоидального сигнала, которую он выводит в умножитель а 126. Умножитель а 124 умножает сигнал, введенный от усилителя а 121, на синусоидальный сигнал, введенный от фазосдвигающего устройства а 123, чтобы извлечь синфазный компонент сигнала, и также преобразовывает с понижением частоты этот сигнал. Умножитель а 124 выводит сигнал, который умножается на синусоидальный сигнал, в LPF a125. LPF a125 извлекает низкочастотные компоненты сигнала,введенного от умножителя а 124. LPF a125 выводит синфазную составляющую извлеченного сигнала в демодулятор а 13 основной полосы частот. Умножитель а 126 умножает сигнал, введенный от усилителя а 121, на волну косинуса, введенную от фазосдвигающего устройства а 123, таким образом, извлекая квадратурную составляющую сигнала и преобразовывая с понижением частоты сигнал. Умножитель а 126 выводит сигнал, который умножается на косинусоидальный сигнал, в LPF a127. LPF a127 извлекает низкочастотные компоненты сигнала, вве-9 023219 денного от умножителя а 126. LPF a127 выводит синфазную составляющую извлеченного сигнала в демодулятор а 13 основной полосы частот. Демодулятор основной полосы частот составлен таким образом, чтобы включать в себя блоки а 131 и а 132 преобразователя AD (преобразователи ADC: аналого-цифровые преобразователи), цифровой фильтр а 133 приема (RxDF), блок а 133 удаления СР (циклического префикса), S/P (последовательнопараллельный) преобразователь а 135, блок а 136 FFT (быстрого преобразования Фурье), блоки a137-1a137-s обратного отображения и P/S (параллельно-последовательный) преобразователь а 138. Преобразователи а 131 и а 132 AD преобразовывают в цифровые сигналы соответствующие сигналы (аналоговые сигналы), введенные от фильтров LPF а 125 и а 127, и выводят их в цифровой фильтр а 133 приема. Цифровой фильтр а 133 приема извлекает сигнал диапазона приема из сигналов, введенных от преобразователей а 131 и а 132 AD, и выводит их в блок а 133 удаления СР. Блок а 133 удаления СР удаляет СР из сигналов, введенных от цифрового фильтра а 133 приема, и выводит сигналы в S/P преобразователь а 135. S/P преобразователь а 135 выполняет последовательно-параллельное преобразование сигналов, введенных от блока а 133 удаления СР, и выводит их в блок а 136 FFT. Блок а 136 FFT выполняет преобразование Фурье в отношении сигналов, введенных от S/P преобразователя а 135, преобразовывая их из временной области в частотную область, и выводя их в блоки a137-1-a137-s обратного отображения. Блоки. a137-1-a137-s обратного отображения отображают сигналы в частотную область, которые были введены от блока а 136FFT, и выводят их в P/S преобразователь а 138. P/S преобразователь а 138 выполняет параллельнопоследовательное преобразование сигналов, введенных от блоков a137-1-a137-s обратного отображения,чтобы получить данные приема, которые он выводит. Ниже описана обработка передачи. Модулятор а 14 основной полосы частот составлен таким образом, чтобы включать в себя S/P (последовательно-параллельный) преобразователь а 141, блоки a142-1-a142-t отображения, блок а 143 IFFT(цифро-аналоговые преобразователи). S/P преобразователь а 141 выполняет параллельнопоследовательное преобразование введенных данных передачи и выводит их в блоки a142-1-a142-t отображения. Блоки a142-1-a142-t отображения отображают сигналы, введенные от S/P преобразователя а 141, и выводят их в блок а 143 IFFT. Блок а 143 IFFT выполняет обратное преобразование Фурье в отношении сигналов, введенных от блоков a142-1-a142-t отображения, преобразовывая их из частотной области во временную область и выводя их в P/S преобразователь а 144. P/S преобразователь а 144 выполняет параллельно-последовательное преобразование сигналов временной области, которые были введены от блока а 143 IFFT, и выводит их в блок а 145 вставки СР. Блок а 145 вставки СР выполняет параллельнопоследовательное преобразование сигналов, введенных от P/S преобразователя а 144, и выводит их в цифровой фильтр а 146 передачи. Цифровой фильтр а 146 передачи извлекает сигнал частотного диапазона передачи из сигнала, введенного от блока а 145 вставки СР. Цифровой фильтр а 146 передачи выводит синфазную составляющую и квадратурную составляющую извлеченного сигнала в соответствующие преобразователи а 147 и а 148 DA. Преобразователи а 147 и а 148 DA преобразовывают соответствующие сигналы (цифровые сигналы), введенные от цифрового фильтра а 146 передачи, в аналоговые сигналы и выводят их в квадратурный модулятор а 15. Квадратурный модулятор а 15 составлен таким образом, чтобы включать в себя фильтры LPF а 151 и а 152, гетеродин а 153, фазосдвигающее устройство а 154, умножители а 155 и а 156 и усилитель (AMP)a157. Фильтры LPF a151 и а 152 извлекают низкочастотные компоненты сигналов, введенных от преобразователей а 147 и а 148 DA. Гетеродин а 153 генерирует синусоидальный сигнал и выводит его в фазосдвигающее устройство а 154. Фазосдвигающее устройство а 154 выводит синусоидальный сигнал, введенный от гетеродина а 153, в умножитель а 155. Фазосдвигающее устройство а 154 также сдвигает фазу синусоидального сигнала, введенного от гетеродина а 153, на 90, чтобы генерировать косинусоидальный сигнал,который оно выводит в умножитель а 156. Умножитель а 155 умножает сигнал, введенный от LPF а 151, на синусоидальный сигнал, введенный от фазосдвигающего устройства а 154, чтобы генерировать синфазный сигнал и также преобразовать с повышением частоты сигнал. Умножитель а 155 выводит сигнал, умноженный на синусоидальный сигнал, в усилитель а 157. Умножитель а 156 умножает сигнал, введенный от LPF а 152, на косинусоидальный сигнал, введенный от фазосдвигающего устройства а 154, чтобы генерировать сигнал квадратурной составляющей, и также преобразовывает с повышением частоты этот сигнал. Умножитель а 156 выводит сигнал, умноженный на косинусоидальный сигнал, в усилитель а 157. Усилитель а 157 усиливает сигналы,введенные от умножителей а 155 и а 156, и выводит результат в блок а 16 беспроводной передачи. Блок а 16 беспроводной передачи составлен таким образом, чтобы включать в себя полосовой фильтр а 161 передачи РЧ (TxBPF) и РА а 162 (усилитель мощности). Полосовой фильтр а 161 передачи РЧ извлекает сигнал частотного диапазона передачи из сигнала, введенного от усилителя а 157, и выводит его в РА а 162. РА а 162 усиливает сигнал, введенный от полосового фильтра а 161 передачи РЧ, и выводит его в блок а 102 совместного использования антенны. Согласно вышеуказанному составу устройство a1 приемопередатчика передает сигнал, например,- 10023219 по СС восходящей линии связи, имеющей полосу частот 20 МГц. Хотя состав устройства a1 приемопередатчика, показанного фиг. 6, генерирует СС сигнала OFDM восходящей линии связи, настоящее изобретение не ограничивается этим способом, и может, посредством различной комбинации блоков схемы и в соответствии с составом SC-FDMA (множественного доступа с частотным разделением каналов и единственной несущей), генерировать непрерывный сигнал SC-FDMA восходящей линии связи или не непрерывный сигнал SC-FDMA (кластеризованный DFT-S-OFDM или CL-DFT-S-OFDM) и использовать несущие СС для передачи. Кроме того, хотя фиг. 6 описывает тип прямого преобразования устройства a1 приемопередатчика, настоящее изобретение этим не ограничивается и может быть применено к устройству приемопередатчика другого типа, такого как тип супергетеродина. В этом случае, если изменяется отношение настройки квадратурного демодулятора/модулятора а 12/а 15, его можно применять. Фиг. 7 является упрощенной блок-схемой, показывающей упрощенный состав устройства a1 приемопередатчика, согласно настоящему варианту осуществления. Этот чертеж упрощает состав устройстваa1 приемопередатчика; показанного на фиг. 6. Устройство a1 приемопередатчика составлено таким образом, чтобы включать в себя общую антенну a101 передачи/приема, блок а 102 совместного использования антенны (DUP), блок a11 беспроводного приема (RFRx), квадратурный демодулятор а 12 (IQDM), демодулятор а 13 основной полосы частот (BBDM), модулятор а 14 основной полосы частот (BBMD),квадратурный модулятор а 15 (IQMD) и блок а 16 беспроводной передачи (RFTx). Устройство a1 приемопередатчика использует один частотный диапазон нисходящей линии связи,определенный характеристиками частоты РЧ блока a11 беспроводного приема (RFRx) и квадратурного демодулятора 12 (IQDM) (главным образом, в зависимости от блока а 102 совместного использования антенны и полосового фильтра а 112 приема), и полосу частот одной СС нисходящей линии связи или множество непрерывных СС нисходящей линии связи, определенных характеристиками частоты основной полосы частот квадратурного демодулятора а 12 (IQDM) и демодулятора а 13 основной полосы частот (BBDM) (главным образом в зависимости от цифрового фильтра а 133 приема) для приема сигнала СС устройства В базовой станции. Кроме того, модулятор а 14 основной полосы частот (BBMD) использует полосу частот одной СС восходящей линии связи или множество непрерывных СС восходящей линии связи, определенных характеристиками частоты основной полосы частот модулятора а 14 основной полосы частот (BBMD) и квадратурного модулятора а 15 (IQMD) (главным образом в зависимости от цифрового фильтра а 146 передачи), и один частотный диапазон восходящей линии связи, определенный характеристиками частоты РЧ блока а 16 беспроводной передачи (RFTx) и квадратурного модулятора а 15 (IQMD) (главным образом в зависимости от блока а 102 совместного использования антенны и полосового фильтра а 161 передачи РЧ для передачи сигнала СС на устройство базовой станции В. В случае комбинации СС, показанной как случай 1 на фиг. 39, в диапазоне 12 нисходящей линии связи в частотном диапазоне 1 (2 ГГц), например, устройство a1 приемопередатчика имеет, например,квадратурный демодулятор а 12 (IQDM), имеющий полосу частот основной полосы частот 60 МГц, соответствующую центральной частоте f1R2, и демодулятор а 13 основной полосы частот (ВВ DM). Кроме того, в диапазоне 11 восходящей линии связи в частотном диапазоне 1 (2 ГГц), например, устройство a1 приемопередатчика имеет квадратурный модулятор а 15 (IQMD), имеющий полосу частот основной полосы частот 40 МГц, соответствующую центральной частоте ftx (ftx=(f1T1+f1T2)/2), и модулятор а 14 основной полосы частот (BBMD). Состав устройства а 2 приемопередатчика. Ниже описано устройство а 2 приемопередатчика, которое осуществляет связь, используя множество непрерывных или не непрерывных СС (LCC нисходящей линии связи и K СС восходящей линии связи) в одном частотном диапазоне. Фиг. 8 является упрощенной блок-схемой, показывающей упрощенный состав устройства а 2 приемопередатчика, согласно настоящему варианту осуществления. На этом чертеже устройство а 2 приемопередатчика составлено таким образом, чтобы включать в себя общую антенну а 201 передачи/приема,блок а 202 совместного использования антенны (DUP), блок а 21 беспроводного приема (RFRx), L квадратурных демодуляторов а 22-l (IQDM1) (строчная буква l, где l=1, 2, , L), L демодуляторов а 23-l основной полосы частот (BBDM1) (строчная буква l), K модуляторов а 24-k основной полосы частот(BBMD1) (где k=1, 2, , K), K квадратурных модуляторов a25-k (IQMD1) и блок а 26 беспроводной передачи (RFTx). В этом случае, так как состав и функции блока а 202 совместного использования антенны, блока а 21 беспроводного приема, квадратурного демодулятора а 22-l, демодулятора а 23-l основной полосы частот, модулятора а 24-k основной полосы частот и квадратурного модулятора а 25-k являются такими же, как блок а 102 совместного использования антенны, блока a11 беспроводного приема,квадратурного демодулятора а 12, демодулятора а 13 основной полосы частот, модулятора а 14 основной полосы частот и квадратурного модулятора а 15 согласно фиг. 6, их описания будут опущены в настоящем описании. Однако каждый из квадратурных демодуляторов а 22-l и каждый из демодуляторов а 23-l основной полосы частот обрабатывают сигналы, принятые одним или множеством ассоциированных непрерывных СС нисходящей линии связи. Кроме того, каждый из модуляторов а 24-k основной полосы частот и каждый из квадратурных модуляторов а 25-k обрабатывают сигналы, переданные одним или множеством ассоциированных непрерывных СС восходящей линии связи. В устройстве а 2 приемопередатчика фиг. 8 в одном частотном диапазоне сигналы могут быть приняты, используя вплоть до L СС непрерывных или не непрерывных несущих нисходящей линии связи, и сигналы могут быть переданы по вплоть до K непрерывных или не непрерывных СС восходящей линии связи. Кроме того, так как устройство а 2 приемопередатчика имеет L квадратурных демодуляторов а 22-l и демодуляторов а 23-l основной полосы частот, также возможно обеспечить связь по СС нисходящей линии связи асинхронной передачи. Кроме того, в случае, в котором полосы частот основной полосы частот сигналов, которые могут быть обработаны относительно L квадратурных демодуляторов а 22-l и демодуляторов а 23-l основной полосы частот, отличаются, общее количество непрерывных или не непрерывных СС нисходящей линии связи, которые могут быть обеспечены, общее количество СС нисходящей линии связи асинхронной передачи, а также максимальная агрегированная полоса частот с множеством непрерывных СС на полосах частот поднесущих OFDM 15 кГц изменяются, и имеют место различные комбинации. То же самое верно относительно восходящей линии связи. В случае комбинации СС, показанной как случай 2 на фиг. 39, в диапазоне 12 нисходящей линии связи частотного диапазона 1 (2 ГГц) устройство а 2 приемопередатчика имеет, например, два квадратурных демодулятора а 22-1 и -2 и два демодулятора а 23-1 и -2 основной полосы частот, которые имеют полосу частот основной полосы частот 20 МГц, которые соответствуют центральным частотам f1R1 иf1R3. Альтернативно, в частотном диапазоне 11 восходящей линии связи частотного диапазона 1 (2 ГГц) устройство а 2 приемопередатчика имеет, например, два квадратурных модулятора а 25-1 и -2 и два модулятора а 24-1 и -2 основной полосы частот, имеющих полосу частот основной полосы частот 20 МГц, которые соответствуют центральным частотам f1T1 и f1 Т 3. Таким же образом, в случае комбинации СС, показанной как случай 1 на фиг. 39, в диапазоне 12 нисходящей линии связи частотного диапазона 1 (2 ГГц) устройство а 2 приемопередатчика имеет, например, три квадратурных демодулятора а 22-1, -2 и -3 и три демодулятора а 23-1, -2 и-3 основной полосы частот, имеющих полосу частот основной полосы частот 20 МГц, которая соответствует центральным частотам f1R1, f1R2 и f1R3. Альтернативно, в диапазоне 11 восходящей линии связи частотного диапазона 1 (2 ГГц) устройство а 2 приемопередатчика имеет, например, два квадратурных модулятора а 25-1 и -2 и два модулятора а 24-1 и -2 основной полосы частот, имеющих полосу частот основной полосы частот 20 МГц, которая соответствует центральным частотам f1T1 и f1T2. В последующем описании возможность устройства приемопередатчика обеспечить комбинацию СС будет называться возможностью СС мобильной станции. Как отмечено выше, в случае режима FDD возможность СС мобильной станции устройства а 2 приемопередатчика может быть выражена информацией, определяющей частотный диапазон, который может быть обеспечен (т.е. в котором возможны прием и передача сигнала), информацией, определяющей полосу частот каждой СС в диапазоне нисходящей линии связи (в дальнейшем, называемой полосами частот СС нисходящей лини связи), информацией, определяющей количество непрерывных СС, имеющих полосу частот СС нисходящей линии связи (в дальнейшем называемых непрерывными несущими СС нисходящей линии связи), информацией, определяющей количество не непрерывных СС, имеющих полосу частот СС нисходящей линии связи (в дальнейшем называемых не непрерывными несущими СС нисходящей линии связи), информацией, определяющей полосу частот каждой СС в частотном диапазоне восходящей линии связи (в дальнейшем, называемой полосами частот СС восходящей линии связи),информацией, определяющей количество непрерывных СС, имеющих полосу частот СС восходящей линии связи (в дальнейшем называемых непрерывными несущими СС восходящей линии связи), и информацией, определяющей количество не непрерывных СС, имеющих полосу частот СС восходящей линии связи в каждом частотном диапазоне восходящей линии связи (в дальнейшем называемых не непрерывными несущими СС восходящей линии связи) (см. фиг. 10, детали которой будут описаны ниже). Кроме того, в случае режима TDD возможность СС мобильной станции устройства а 2 приемопередатчика может быть выражена информацией, определяющей, так как полоса частот СС диапазона нисходящей линии связи является такой же, что полоса частот СС диапазона восходящей линии связи, частотные диапазоны, которые могут быть обеспечены, информацией, определяющей полосу частот СС нисходящей линии связи, и информацией, определяющей количество не непрерывных СС, имеющих полосу частот восходящей линии связи в диапазоне нисходящей линии связи. Кроме того, возможно провести различие между режимом FDD или TDD посредством номера частотных диапазонов (см. фиг. 2). Таким образом, информация идентификации для режима FDD или TDD не должна быть непосредственно включена в возможность СС мобильной станции, но может быть включена в возможность СС мобильной станции. Состав устройства а 3 приемопередатчика. Ниже описано устройство а 3 приемопередатчика, которое осуществляет связь, используя множество непрерывных или не непрерывных СС в одном или множестве частотных диапазонов. Фиг. 9 является упрощенной блок-схемой, показывающей упрощенный состав устройства а 3 приемопередатчика, согласно настоящему варианту осуществления. На этом чертеже устройство а 3 приемопередатчика составлено таким образом, чтобы включать в себя общие антенны a301-i передачи/приема(i=1, 2, , I), блок a302-i совместного использования антенны (DUPi), блок a31-i беспроводного приема(RFRxi), квадратурный демодулятор a32-il (IQDMil) (строчная буква L; l=1, 2, , I), демодулятор а 33-il основной полосы частот (BBDMil) (строчная буква L), модулятор a34-jk основной полосы частот(BBMDjk) (j=1, 2, , I; k=1, 2 K), квадратурный модулятор a35-jk (IQMDjk) и блок а 36-j беспроводной передачи (RFTxi). В этом случае, так как составы и функции блока a302-i совместного использования антенны, блока a31-i беспроводного приема, квадратурного демодулятора a32-il, демодулятора а 33-il основной полосы частот, модулятора a34-jk основной полосы частот, квадратурного модулятора a35-jk и блока а 36-j беспроводной передачи, являются такими же, как блока а 202 совместного использования антенны, блока а 21 беспроводного приема, квадратурного демодулятора а 22-l, демодулятора а 23-l основной полосы частот, модулятора а 24-k основной полосы частот и квадратурного модулятора а 25-k, их описания опущены в настоящем описании. В этом случае группы квадратурных демодуляторов a32-il и демодуляторов а 33-il основной полосы частот обрабатывают видеосигнал OFDM, принятый по i-й СС частотного диапазона l (строчная буква L)(каждая комбинация известна как ветвь il демодуляции ВВ, и l (строчная буква L) известен как номер ветви демодуляции ВВ; блок обработки приема компонентной несущей). Группа модулятора a34-jk основной полосы частот и квадратурного модулятора a35-jk обрабатывают видеосигнал OFDM, принятый вi-м частотном диапазоне по k-й СС восходящей линии связи (каждая известна как ветвь ik модуляции ВВ, k известна как номер ветви модуляции ВВ; блок обработки передачи компонентной несущей). Группа блока a31-i беспроводного приема и ветви i1-iL демодуляции основной полосы частот ВВ обрабатывают беспроводные принятые сигналы OFDSM, принятые в i-м частотном диапазоне (каждая группа известна как ветвь i РЧ приема, и i известна как номер ветви РЧ приема; блок обработки приема частотного диапазона). Группы блока а 36-j беспроводной передачи и ветви j1-jK модуляции ВВ обрабатывают беспроводной переданный сигнал OFDM, переданный в j-м частотном диапазоне (каждая группа известна как ветвь j РЧ передачи, и j известна как номер ветви РЧ передачи; блок обработки передачи частотного диапазона). В случае передачи и приема в одном и том же частотном диапазоне устройство а 3 приемопередатчика посредством обеспечения множества ветвей i РЧ приема и ветвей j РЧ передачи может обеспечитьMIMO восходящей линии связи/нисходящей линии связи, скоординированную связь СоМР между устройствами базовой станции и разнесение передачи восходящей линии связи. Кроме того, если приняты сигналы в различных частотных диапазонах посредством обеспечения множества ветвей i РЧ приема и ветвей j РЧ передачи, устройство а 3 приемопередатчика может обеспечить вышеуказанные системы во множественных диапазонах частот, как показано на фиг. 5. Кроме того, хотя фиг. 9 показывает случай, в котором количество ветвей РЧ приема и количество ветвей РЧ передачи является одним и тем же (I), настоящее изобретение этим не ограничивается, и количество ветвей РЧ приема может отличаться от количества ветвей РЧ передачи. Кроме того, хотя фиг. 9 показывает случай, в котором количество ветвей демодуляции ВВ в пределах каждой ветви РЧ приема является одним и тем же (L), настоящее изобретение этим не ограничивается, и количество ветвей демодуляции ВВ в пределах каждой ветви РЧ приема может быть разным. Таким же способом количество ветвей модуляции ВВ в пределах каждой ветви РЧ передачи может быть разным. Дополнительно, хотя фиг. 9 показывает случай, в котором одна антенна соответствует одной ветви передачи и РЧ приема, настоящее изобретение этим не ограничивается, и, в зависимости от частотных характеристик антенны, так как одна антенна может обеспечить множество диапазонов частот, схема антенной коммутационной матрицы может быть вставлена между антеннами а 301-1, 2, , Р (РI) и блоками совместного использования а 302-1, 2, , i антенны (блоками DUP). Кроме того, хотя фиг. 9 показывает случай, в котором один квадратурный демодулятор (IQDM) ассоциирован с одним демодулятором основной полосы частот (BBDM), настоящее изобретение этим не ограничивается, и, в зависимости от частотных характеристик квадратурного демодулятора (IQDM),один квадратурный демодулятор (IQDM) может быть связан с множеством демодуляторов основной полосы частот (BBDM), чтобы сформировать одну ветвь демодуляции ВВ. То же самое верно относительно восходящей линии связи. Кроме того, в случае комбинации СС в случае 3 фиг. 39, устройство а 3 приемопередатчика имеет,например, ветвь 1 РЧ приема, которая соответствует центральной частоте f2R1 диапазона 22 нисходящей линии связи в частотном диапазоне 2 (3 ГГц), и ветвь 2 РЧ приема, которая соответствует центральной частоте f1R1 диапазона 12 нисходящей линии связи в частотном диапазоне 1 (2 ГГц). Альтернативно, устройство а 3 приемопередатчика, например, имеет ветвь 1 РЧ передачи, которая соответствует центральной частоте f1T1 диапазона 11 восходящей линии связи на частоте 1 (2 ГГц). В случае размещения комбинации несущих СС в случае 1 на фиг. 39 и MIMO 22 (количество потоков MIMO восходящей линии связи/нисходящей линии связи равно 2) каждой СС восходящей линии связи/нисходящей линии связи, устройство а 3 приемопередатчика имеет, например, две ветви 1 и 2 РЧ приема, соответствующие диапазону 12 нисходящей линии связи в частотном диапазоне 1 (2 ГГц). Альтернативно, устройство а 3 приемопередатчика имеет, например, две ветви 1 и 2 РЧ передачи, соответствующие диапазону 11 восходящей линии связи в частотном диапазоне 1 (2 ГГц). Беспроводные параметры. Ниже описаны беспроводные параметры согласно настоящему варианту осуществления. Беспроводные параметры в устройстве мобильной станции включают в себя девять беспроводных параметров, SupportedBandEUTRA (поддерживаемый диапазон EUTRA; информация идентификации частотного диапазона), который указывает номер частотного диапазона; SupportedDLCCBWList (поддерживаемый список полосы частот компонентных несущих нисходящей линии связи; информация полосы частот), который указывает полосу частот СС нисходящей линии связи; SupportedDLCOCCList(поддерживаемый список непрерывных компонентных несущих нисходящей линии связи; информация количества непрерывных компонентных несущих), который указывает количество непрерывных несущих СС нисходящей линии связи посредством полосы частот; SupportedDLNCCCList (поддерживаемый список не непрерывных несущих нисходящей линии связи; информация количества не непрерывных компонентных несущих), который указывает количество не непрерывных несущих СС посредством полосы частот; SupportedDLCCMIMOList (поддерживаемый список MIMO компонентных несущих нисходящей линии связи; информация количества потоков MIMO), который указывает количество потоковMIMO СС нисходящей линии связи; SupportedULCCBWList (поддерживаемый список полос частот компонентных несущих восходящей линии связи; информация полосы частот), который указывает полосу частот СС восходящей линии связи; SupportedULCOCCList (поддерживаемый список непрерывных компонентных несущих восходящей линии связи; информация количества непрерывных компонентных несущих), который указывает количество непрерывных СС восходящей линии связи посредством полосы частот; SupportedULNCCCList (поддерживаемый список не непрерывных компонентных несущих восходящей линии связи; информация количества не непрерывных несущих), который указывает количество не непрерывных несущих СС восходящей линии связи посредством полосы частот; и SupportedULCCMIMOList (поддерживаемый список MIMO компонентных несущих восходящей линии связи; информация количества потоков MIMO), который указывает количество потоков MIMO СС восходящей линии связи. Ниже описан каждый из беспроводных параметров.SupportedBandEUTRA. Беспроводной параметр SupportedBandEUTRA является информацией, которая определяет номера частотных диапазонов фиг. 2. Этот беспроводной параметр является последовательностью номеров, которая указывает номера частотных диапазонов частотного диапазона, который может быть обеспечен устройством а 3 приемопередатчика фиг. 9, он указывает возможность СС мобильной станции относительно количества ветвей передачи и РЧ приема и частотных характеристик ветви передачи и РЧ приема.SupportedDLCCBWList. Беспроводной параметр SupportedDLCCBWList является информацией, которая задает номера полосы частот СС нисходящей линии связи. Этот беспроводной параметр является списком, который указывает полосы частот непрерывных несущих СС, которые включены в диапазоны нисходящей линии связи, которые могут быть обеспечены устройством а 3 приемопередатчика фиг. 9, т.е. последовательностью номеров, которая указывает номера полосы частот непрерывных СС нисходящей линии связи, он указывает возможность СС мобильной станции относительно частотных характеристик ветви демодуляции ВВ. Фиг. 11 является описательным чертежом номеров полосы частот СС согласно настоящему варианту осуществления. Этот чертеж показывает соотношение между номерами полосы частот СС и полосами частот СС. Этот чертеж показывает, например, что номера 1-6 полосы частот СС соответствует полосам частот СС от 1,4 до 20 МГц, и что полоса частот СС номер 4 полосы частот СС равна 10 МГц. Номера 7 и выше полосы частот СС являются резервными и могут быть ассоциированы с другими полосами частот СС или с агрегированной максимальной полосой частот непрерывных несущих СС. Хотя возрастающий порядок номеров полос частот СС находится в порядке увеличения полосы частот СС, могут быть использованы другие отношения соответствия.SupportedDLCOCCList. Беспроводной параметр SupportedDLCOCCList является информацией, которая определяет количество непрерывных несущих СС нисходящей линии связи. Этот беспроводной параметр является списком количества непрерывных несущих СС нисходящей линии связи, которые включены в диапазоны нисходящей линии связи, которые могут быть обеспечены устройством а 3 приемопередатчика на фиг. 9, т.е. последовательностью номеров непрерывных несущих СС нисходящей линии связи он указывает возможность СС мобильной станции относительно количества ветвей демодуляции ВВ.SupportedDLNCCCList. Беспроводной параметр SupportedDLNCCCList является информацией, которая определяет количество не непрерывных несущих нисходящей линии связи СС. Этот беспроводной параметр является списком номеров не непрерывных СС нисходящей линии связи, которые включены в диапазоны нисходящей линии связи, которые могут быть обеспечены устройством а 3 приемопередатчика фиг. 9, т.е. последовательностью номеров количества не непрерывных СС нисходящей линии связи он указывает возможность СС мобильной станции относительно количества ветвей демодуляции ВВ.SupportedDLCCMIMOList. Беспроводной параметр SupportedDLCCMIMOList является информацией, которая определяет количество потоков MIMO СС нисходящей линии связи. Этот беспроводной параметр является последовательностью номеров количества потоков MIMO для каждой СС относительно СС нисходящей линии связи, которые включены в диапазоны нисходящей линии связи, которые могут быть обеспечены устройством а 3 приемопередатчика фиг. 9, он указывает возможность СС мобильной станции по отношению количеству ветвей РЧ приема.SupportedULCCBWList. Беспроводной параметр SupportedULCCBWList является информацией, которая определяет номера полосы частот СС восходящей линии связи. Этот беспроводной параметр является списком полос частот непрерывных СС, которые включены в диапазоны восходящей линии связи, которые могут быть обеспечены устройством а 3 приемопередатчика фиг. 9, т.е. последовательностью номеров для номеров полосы частот непрерывных СС восходящей линии связи он указывает возможность СС мобильной станции по отношению к характеристикам частоты ветви модуляции ВВ.SupportedULCOCCList. Беспроводной параметр SupportedULCOCCList является информацией, которая определяет количество непрерывных несущих СС восходящей линии связи. Этот беспроводной параметр является списком количества непрерывных несущих СС восходящей линии связи, которые включены в диапазоны восходящей линии связи, которые могут быть обеспечены устройством а 3 приемопередатчика на фиг. 9, т.е. последовательностью номеров количества непрерывных несущих СС восходящей линии связи он указывает возможность СС мобильной станции относительно количества ветвей модуляции ВВ.SupportedULNCCCList. Беспроводной параметр SupportedULNCCCList является информацией, которая определяет количество не непрерывных несущих СС восходящей линии связи. Этот беспроводной параметр является списком номеров не непрерывных несущих СС восходящей линии связи, которые включены в диапазоны восходящей линии связи, которые могут быть обеспечены устройством а 3 приемопередатчика фиг. 9, т.е. последовательностью номеров, которые указывают количество не непрерывных несущих СС, он указывает возможность СС мобильной станции относительно количества ветвей модуляции ВВ.SupportedULCCMIMOList. Беспроводной параметр SupportedULCCMIMOList является информацией, которая определяет количество потоков MIMO СС восходящей линии связи. Этот беспроводной параметр является последовательностью номеров количества потоков MIMO для каждой СС относительно несущих СС восходящей линии связи, которые включены в диапазоны восходящей линии связи, которые могут быть обеспечены устройством а 3 приемопередатчика фиг. 9, он указывает возможность СС мобильной станции по отношению к количеству ветвей РЧ передачи. Ниже описаны конкретные примеры беспроводных параметров в примере устройства а 3 приемопередатчика, способного обеспечить каждый сценарий. Фиг. 10 является упрощенным чертежом, который показывает пример соотношения между сценариями и беспроводными параметрами, согласно настоящему варианту осуществления. Фиг. 10 показывает беспроводные параметры устройства а 3 приемопередатчика, которое обеспечивает сценарии S4, S7 и S10 согласно фиг. 5. Беспроводные параметры устройства а 3 приемопередатчика, обеспечивающего сценарий S4. В беспроводных параметрах устройства а 3 приемопередатчика, которое может обеспечить сценарий S4, чтобы обеспечить номер 22 частотного диапазона (см. фиг. 5), SupportedBandEUTRA=22, чтобы обеспечить полосу частот СС нисходящей линии связи в 20 МГц (см. фиг. 5) из фиг. 11, SupportedDLCCBWList=6, чтобы обеспечить количество непрерывных несущих СС нисходящей линии связи,равное 2 (см. фиг. 5), SupportedDLCOCCList=2, и чтобы обеспечить количество не непрерывных несущих СС нисходящей линии связи, равное 2 (см. фиг. 5), SupportedDLNCCCList=2. Кроме того, результат умножения SupportedDLCOCCList и SupportedDLNCCCList равен 4 (22). Таким образом, так как это устройство а 3 приемопередатчика использует непрерывные несущие СС 20 МГц нисходящей линии связи и не непрерывные несущие СС нисходящей линии связи, в общей сложности четыре, если каждый из номеров потоков MIMO 1 используется для связи, SupportedDLCCMIMOList будет равен [1, 1, 1, 1]. Таким образом, это указывает, что устройство а 3 приемопередатчика распределяет один поток MIMO (одну ветвь РЧ приема) относительно каждой СС 20 МГц нисходящей линии связи в частотном диапазоне 22. В устройстве а 3 приемопередатчика, которое может обеспечить сценарий S4, чтобы обеспечить полосу частот СС восходящей линии связи, равную 20 МГц (см. фиг. 5), из фиг. 11,SupportedULCCBWList=6, чтобы обеспечить количество непрерывных СС восходящей линии связи, равное 1 (см. фиг. 5), SupportedULCOCCList=1, и чтобы обеспечить количество не непрерывных СС восходящей линии связи, равное 2 (см. фиг. 5), SupportedULNCCCList=2. Кроме того, результат умноженияSupportedULCOCCList и SupportedDLNCCCList равен 2 (12). Таким образом, так как это устройство а 3 приемопередатчика использует непрерывные СС 20 МГц восходящей линии связи и не непрерывные несущие СС восходящей линии связи, в общей сложности две, если каждый из номеров потоков MIMO 1 используется для связи, SupportedULCCMIMOList будет равен [1, 1]. Таким образом, это указывает, что устройство а 3 приемопередатчика распределяет один поток MIMO относительно каждой СС 20 МГц восходящей линии связи в частотном диапазоне 22. Беспроводные параметры устройства а 3 приемопередатчика, обеспечивающего сценарий S7. В беспроводном параметре устройства а 3 приемопередатчика, которое может обеспечить сценарийS7, чтобы обеспечить номер 3, 1 и 7 частотного диапазона в последовательности увеличения частот, SupportedBandEUTRA=[3, 1, 7], чтобы обеспечить полосы частот СС, равные 10, 10 и 20 МГц (см. фиг. 5),несущих СС нисходящей линии связи в соответствующих частотных диапазонах из фиг. 11, SupportedDLCCBWList=[4, 4, 6], чтобы обеспечить количества 1, 1 и 1 непрерывных несущих СС нисходящей линии связи (см. фиг. 5) в соответствующих частотных диапазонах, SupportedDLCOCCList=[1, 1, 1], и чтобы обеспечить количество 1, 1 и 1 не непрерывных несущих СС нисходящей линии связи (см. фиг. 5) в соответствующих частотных диапазонах, SupportedDLNCCCList=[1, 1, 1]. Кроме того, результаты умножения SupportedDLCOCCList и SupportedDLNCCCList (умножение одинаковых компонентов) равны 1(11), 1 (11) и 1 (11). Таким образом, так как это устройство а 3 приемопередатчика использует непрерывные несущие СС 20 и 10 МГц нисходящей линии связи и не непрерывные несущие СС нисходящей линии связи, в общей сложности три, если каждое из количеств 1, 2 и 4 потоков MIMO используется для связи, SupportedDLCCMIMOList будет равен [1; 2; 4]. Таким образом, это указывает, что устройство а 3 приемопередатчика распределяет соответственно один поток MIMO относительно СС 10 МГц нисходящей линии связи в частотном диапазоне 3, два потока MIMO относительно СС 10 МГц восходящей линии связи в частотном диапазоне 1 и четыре потока MIMO относительно СС 20 МГц в частотном диапазоне 7. Кроме того, если каждое из количеств потоков MIMO равно 1, SupportedDLCCMIMOList будет равен [1; 1; 1]. Хотя этот беспроводной параметр показывает точку с запятой (;), будучи используемым в качестве разделителя диапазонов частот, разграничение посредством точки с запятой не требуется. В устройстве а 3 приемопередатчика, которое может обеспечить сценарий S7, чтобы обеспечить полосы частот СС 10, 10 и 20 МГц восходящей линии связи (см. фиг. 5) в каждых соответствующих частотных диапазонах из фиг. 11, SupportedULCCBWList=[4, 4, 6], чтобы обеспечить количество 1, 1 и 1 непрерывных СС восходящей линии связи (см. фиг. 5) в каждых соответствующих частотных диапазонах, SupportedULCOCCList=[1, 1, 1], и чтобы обеспечить количество 1, 1 и 1 не непрерывных СС восходящей линии связи (см. фиг. 5) в каждых соответствующих частотных диапазонах, SupportedULNCCCList=[1, 1, 1]. Результаты умножения SupportedULNCCCList и SupportedULCCCList равны 1, 1 и 1. Таким образом, так как устройство а 3 приемопередатчика использует непрерывные несущие СС 20 и 10 МГц восходящей линии связи и не непрерывные несущие СС восходящей линии связи, в общей сложности три, если каждое из количеств 1, 1 и 1 MIMO используется для связи, SupportedULCCMIMOList=[1; 1; 1]. Таким образом, это указывает, что устройство а 3 приемопередатчика распределяет соответственно один поток MIMO относительно СС 10 МГц восходящей линии связи в частотном диапазоне 3, один поток MIMO относительно СС 10 МГц восходящей линии связи в частотном диапазоне 1 и один поток MIMO относительно СС 20 МГц восходящей линии связи в частотном диапазоне 7. Беспроводные параметры устройства а 3 приемопередатчика, обеспечивающего сценарий S10. На фиг. 10, например, в беспроводных параметрах устройства а 3 приемопередатчика, которое может обеспечить сценарий S10, чтобы обеспечить номера 39, 34 и 40 частотного диапазона (см. фиг. 5) в последовательности увеличения частоты, SupportedBandEUTRA=[39, 34, 40], чтобы обеспечить полосы частот СС 20, 10 и 20 МГц нисходящей линии связи (см. фиг. 5) в каждом соответствующем частотном диапазоне из фиг. 11, SupportedDLCCBWList=[6, 4, 6], чтобы обеспечить количества 2, 1 и 2 непрерывных несущих СС нисходящей линии связи (см. фиг. 5) в каждом соответствующем частотном диапазоне,SupportedDLCOCCList=[2, 1, 2], и чтобы обеспечить количества 1, 1 и 1 не непрерывных несущих СС нисходящей линии связи (см. фиг. 5) в каждом соответствующем частотном диапазоне, SupportedDLNCCCList=[1, 1, 1]. Кроме того, результаты умножения SupportedDLCOCCList и SupportedDLNCCCList (умножая одинаковые компоненты) равны 2 (21), 1 (11) и 2 (21). Таким образом, так как устройство а 3 приемопередатчика использует непрерывные несущие СС 20 и 10 МГц нисходящей линии связи и не непрерывные несущие СС нисходящей линии связи, в общей сложности пять, если каждое из количеств 1, 2, 2, 4 и 4 потоков MIMO используется для связи, SupportedDLCCMIMOList=[1, 2; 2; 4, 4]. Таким образом, это указывает, что устройство а 3 приемопередатчика распределяет один и два потока MIMO соответственно относительно двух несущих СС 20 МГц нисходящей линии связи в частотном диапазоне 39. Это также указывает, что устройство а 3 приемопередатчика распределяет два потока MIMO относительно одной СС нисходящей линии связи 10 МГц в частотном диапазоне 34 и распределяет четыре потока MIMO относительно двух соответствующих несущих СС 20 МГц нисходящей линии связи в частотном диапазоне 40. В устройстве а 3 приемопередатчика, которое может обеспечить сценарий S10, чтобы обеспечить полосы частот СС 20, 10 и 20 МГц восходящей линии связи (см. фиг. 5) в каждом соответствующем частотном диапазоне из фиг. 11, SupportedULCCBWList=[6, 4, 6], чтобы обеспечить количества 2, 1 и 2 непрерывных СС восходящей линии связи (см. фиг. 5) в каждом соответствующем частотном диапазоне,- 16023219SupportedULCOCCList=[2, 1, 2], и чтобы обеспечить количества 1, 1 и 1 не непрерывных несущих СС восходящей линии связи (см. фиг. 5) в каждом соответствующем частотном диапазоне, SupportedULNCCCList=[1, 1, 1]. Результаты умножения SupportredULCOCCList и SupportedDLNCCCList (умножая одинаковые компоненты) равны 2 (21), 1 (11) и 2 (21). Таким образом, так как устройство а 3 приемопередатчика использует непрерывные несущие СС 20 и 10 МГц восходящей линии связи и не непрерывные несущие СС восходящей линии связи, в общей сложности пять, если каждое из количеств 1,1, 1, 4 и 2 потоков MIMO используется для связи, SupportedULCCMIMOList=[1, 1; 1; 4, 2]. Таким образом, устройство а 3 приемопередатчика распределяет один поток MIMO относительно каждой из двух 20 МГц несущих СС в частотном диапазоне 39. Устройство а 3 приемопередатчика также распределяет один поток MIMO относительно одной СС 10 МГц восходящей линии связи в частотном диапазоне 34, и распределяет четыре и два потока MIMO в последовательности увеличения частоты, например, относительно двух 20 МГц несущих СС восходящей линии связи в частотном диапазоне 40. Состав устройства А 1 мобильной станции. Ниже описано устройство мобильной А 1 станции, которое имеет устройство a1, a2 или а 3 приемопередатчика. Фиг. 12 является упрощенной блок-схемой, показывающей состав устройства А 1 мобильной станции, согласно настоящему варианту осуществления. На этом чертеже устройство А 1 мобильной станции составлено таким образом, чтобы включать в себя устройство А 101 приемопередатчика, блок А 102 управления, блок А 103 хранения информации распределения, блок А 104 хранения информации о возможностях СС мобильной станции, блок А 105 кодирования ASN (абстрактного описания синтаксиса) и блок А 106 генерирования сообщения RRC (управления радиоресурсами). Устройство А 101 приемопередатчика является вышеуказанным устройством a1, a2 или а 3 приемопередатчика. Блок А 102 управления управляет различными частями устройства А 1 мобильной станции. Например, блок А 102 управления принимает информацию беспроводного ресурса, назначенную от устройства В базовой станции, в качестве данных управления и сохраняет принятую информацию беспроводного ресурса в блоке А 103 хранения информации распределения. Во время передачи и приема пользовательских данных блок А 102 управления считывает информацию беспроводного ресурса из блока А 103 хранения информации распределения и управляет передачей и приемом пользовательских данных. Блок А 104 хранения информации о возможностях СС мобильной станции сохраняет информацию о возможностях СС мобильной станции (например, беспроводные параметры, описанные подробно ниже),которая определяет несущие СС, которые могут быть обеспечены сами по себе в памяти. Информация о возможностях СС мобильной станции является информацией в соответствии с составом устройства мобильной станции, и записывается в блок А 104 хранения информации о возможностях СС мобильной станции во время отгрузки с фабрики, но может быть впоследствии обновлена. Блок А 102 управления выводит в блок А 105 кодирования ASN информацию о возможностях СС мобильной станции, которая сохраняется блоком А 104 хранения информации о возможностях СС мобильной станции. В этом случае информация возможности СС мобильной станции включает в себя беспроводные параметры устройства мобильной станции. Подробности информации о возможностях СС мобильной станции описаны ниже, наряду с обработкой генерирования сообщения RRC. Блок А 105 кодирования ASN выполняет кодирование информации о возможностях СС мобильной станции, введенной от блока А 102 управления, ее преобразование и кодирование в абстрактное описание синтаксиса (ASN. 1) и выводит закодированную информацию в блок А 106 генерирования сообщенияRRC. Таким образом, блок А 105 кодирования ASN генерирует информацию о возможностях СС мобильной станции, которая включает в себя информацию, определяющую несущие СС, в которых устройство А 1 мобильной станции может использовать при осуществлении связи с устройством В 1 базовой станции. Подробности обработки, выполненной блоком А 105 кодирования ASN, описаны ниже, наряду с обработкой генерирования сообщения RRC. Блок А 106 генерирования сообщения RRC генерирует сообщение о возможностях СС мобильной станции LTE-A (UE-EUTRA-возможности), которое является информацией о возможностях СС мобильной станции, которая включает в себя информацию, введенную от блока А 105 кодирования ASN, и выводит ее в устройство А 101 приемопередатчика как часть сообщения RRC восходящей линии связи, которое включает в себя данные управления. Подробности обработки, выполненной в соответствии с блоком А 106 генерирования сообщения RRC, описаны ниже, наряду с обработкой генерирования сообщенияRRC. Устройство А 101 приемопередатчика обрабатывает сообщение RRC, введенное от блока А 106 генерирования сообщения RRC, по одной или множеству ветвей РЧ передачи и передает его на устройство В базовой станции. Блок А 102 управления, блок А 103 хранения информации распределения, блок А 104 хранения информации о возможностях СС мобильной станции, блок А 105 кодирования ASN и блок А 106 генерирования сообщения RRC могут быть включены в кристалл интегральной схемы. Альтернативно, часть или все устройство А 101 приемопередатчика может быть составлено таким образом, чтобы включаться в кристалл интегральной схемы, и это не является ограничением. Обработка генерирования сообщения RRC. Ниже описана обработка генерирования сообщения RRC, выполняемая блоком А 105 кодированияASN и блоком А 106 генерирования сообщения RRC. Фиг. 13 является упрощенным чертежом, который показывает пример структуры сообщения информации о возможностях СС мобильной станции (UE-CC-Capability), согласно настоящему варианту осуществления. На этом чертеже параметр maxCCBWs является номером максимального номера полосы частот СС. Этот maxCCBWs является, например, в примере, показанном на фиг. 11, максимальным номером 6 полосы частот СС. Параметр maxCOCCs является максимальным количеством непрерывных СС. В случае рассмотрения различных сценариев согласно фиг. 5 и комбинации двух сценариев, maxCOCCs, например, равен 6. Параметр maxNCCCs является максимальным количеством не непрерывных несущих СС. В случае рассмотрения, например, различных сценариев согласно фиг. 5 и комбинации двух сценариев,maxNCCCs равен 6. Параметр maxMIMOs является максимальным количеством потоков MIMO. Если рассматривается максимальное количество антенн, например равно 8, maxMIMOs равен 8. ПараметрmaxBands является максимальным количеством диапазонов частот. Если, например, рассматривается номер частотного диапазона 41 на фиг. 2, maxBands равен 64. Параметр maxUEBands является максимальным количеством частотных диапазонов, которые могут быть обеспечены устройством мобильной станции. Если, например, рассматриваются уровень сложности, потребление энергии, затраты, производительность и международный роуминг, и т.п. устройства мобильной станции, maxUEBands равен 6. На фиг. 13 структура сообщения о возможностях СС (UE-CC-Capability) мобильной станции LTE-A включает в себя беспроводные (UE-Parameters) и другие параметры устройства мобильной станции. Структура беспроводных параметров устройства мобильной станции (UE-Parameters) включает в себя девять беспроводных параметров, которыми являются SuppertedBandEUTRA, SupportedDLCCBWList,SupportedDLCOCCList, SupportedDLNCCCList, SupportedDLCCMIMOList, SupportedULCCBWList, SupportedULCOCCList, SupportedULNCCCList и SupportedULCCMIMOList. Структура других параметров имеет параметры других спецификаций, отмеченных в TS36.331 стандарта 3GPP (управление радиоресурсами), и опущена в настоящем описании. Ниже описаны значения каждого из беспроводных параметров устройства мобильной станции. Например, SupportedBandEUTRA включает в себя bandEUTRA, который указывает максимальные номера частотных диапазонов из maxBands 64, целое число от 1 до 64, подставляемое в bandEUTRA.SuppoortDLCCBWList включает в себя DLCCBW, который указывает номера полос частот СС из максимального maxCCBWs 6, целое число от 0 до 6, подставляемое в DLCCBW. SupportedDLCOCCList включает в себя DLCOCC, который указывает количество. непрерывных СС нисходящей линии связи из максимального maxUEBands 6, целое число от 0 до 6, подставляемое в DLCOCC. SupportedDLNCCCList включает в себя DLNCCC, который указывает количество не непрерывных СС нисходящей линии связи из максимального maxUEBands 6, целое число от 0 до 6, подставляемое в DLNCCC. SupportedDLCCMIMOList включает в себя DLCCMIMO, который указывает количество потоков MIMO СС нисходящей линии связи из максимального maxUEBands 6maxC0CCs 6maxNCCCs 6, которое равно 216, целое число от 0 до 8, подставляемое в DLCCMIMO.SupportedULCCBWList включает в себя ULCCBW, который указывает номера полос частот СС из максимального maxCCBWs 6, целое число от 0 до 6, подставляемое в ULCCBW. SupportedULCOCCList включает в себя ULCOCC, который указывает количество непрерывных СС восходящей линии связи из максимального maxUEBands равного 6, целое число от 0 до 6, подставляемое в ULCOCC. SupportedULNCCCList включает в себя ULNCCC, который указывает количество не непрерывных СС восходящей линии связи из максимального maxUEBands, равного 6, целое число от 0 до 6, подставляемое вULNCCC. SupportedULCCMIMOList включает в себя ULCCMIMO, который указывает количество потоков MIMO СС восходящей линии связи из максимального maxUEBands 6maxCOCCs 6maxNCCCs 6,которое равно 216, целое число от 0 до 8, подставляемое в ULCCMIMO. Например, устройство А 1 мобильной станции LTE-A в структуре информации о возможностях СС мобильной станции LTE-A фиг. 13 заменяет значения беспроводных параметров устройства А 1 мобильной станции LTE-A, способного обеспечить каждый из сценариев S4, S7 и S10. Фиг. 14 является упрощенным чертежом, показывающим пример фактических данных (случай объекта ASN.1) сообщения о возможностях СС мобильной станции, согласно настоящему варианту осуществления. Так как значения каждого из беспроводных параметров являются теми же, которые описаны относительно фиг. 10, их описания будут опущены. В этом случае в устройстве А 1 мобильной станции LTE-A, которое может обеспечить сценарийS10, используется режим СС TDD, обозначая, что некоторые из беспроводных параметров являются одними и теми же между восходящей линией связи и нисходящей линией связи. В этом случае эти беспроводные параметры могут быть опущены. На фиг. 14, например, в беспроводных параметрах устройства А 1 мобильной станции LTE-A, которое обеспечивает сценарий S10, так как беспроводные параметры нисходящей линии связи, они могут быть опущены. В этом случае, хотя в устройстве А 1 мобильной станции LTE-А, которое может обеспечить сценарии S3, S7 и S10, разное количество потоков MIMO может быть использовано в каждой СС, может быть наложено ограничение использования одинакового количества потоков MIMO в каждом частотном диапазоне. Например, в случае устройства А 1 мобильной станции LTE-A, которое может обеспечить сценарий S10, обеспечивая количество потоков MIMO, равное 1, по двум смежным несущим СС нисходящей линии связи в номере 39 частотного диапазона, количество потоков MIMO равно 2 по одной не непрерывной СС нисходящей линии связи в номере 34 частотного диапазона и количество потоков MIMO равно 4 по двум несмежным несущим СС нисходящей линии связи в номере 40 частотного диапазона,SupportedDLCCMIMOList=[1, 2, 4]. Кроме того, в случае обеспечения количества потоков MIMO, равного 1 по двум смежным несущим СС восходящей линии связи в номере 39 частотного диапазона, количества потоков MIMO равны 1 по одной не непрерывной СС восходящей линии связи в номере 34 частотного диапазона и количества потоков MIMO равны 2 по двум смежным несущим СС восходящей линии связи в номере 40 частотного диапазона, SupportedULCCMIMOList=[1, 1, 2]. Может быть сокращено сообщение о возможностях СС мобильной станции LTE-A. В этом случае в устройстве А 1 мобильной станции LTE-A, которое может обеспечить сценарии S3,S7 и S10, хотя одно и то же количество потоков MIMO может быть использовано в каждом частотном диапазоне, может быть наложено ограничение использования одного и того же количества потоковMIMO в каждом частотном диапазоне. Например, в случае устройства А 1 мобильной станции LTE-A,способного обеспечить сценарий S10, обеспечивая количество потоков MIMO, равное 4, по всем несущим СС относительно номеров 39, 34 и 40 частотных диапазонов, SupportedDLCCMIMOList=[4]. Кроме того, в случае обеспечения количества потоков MIMO, равного 2 по всем несущим СС относительно номера 39, 34 и 40 частотных диапазонов, SupportedULCCMIMOList=[2]. Может быть сокращено сообщение о возможностях СС мобильной станции LTE-A. Количество параметров потоков MIMO. Количество потоков MIMO установлено таким образом, чтобы информация о возможностях СС мобильной станции устройства А 1 мобильной станции была возможностью обработки данных, которая относится к скоростям передачи данных восходящей линией связи и нисходящей линии связи устройства мобильной станции. В частности, количество потоков MIMO установлено таким образом, чтобы максимальные скорости передачи данных восходящей линии связи и нисходящей линии связи, вычисленные из информации о возможностях СС мобильной станции, находились в пределах размера в битах буфера данных. Состав устройства В 1 базовой станции. Фиг. 15 является упрощенной блок-схемой, которая показывает состав устройства В 1 мобильной станции, согласно настоящему варианту осуществления. На этом чертеже устройство В 1 базовой станции составлено таким образом, чтобы включать в себя устройство В 101 приемопередатчика, блок В 102 управления, блок В 103 хранения информации распределения, блок В 106 извлечения сообщения RRC,блок В 105 декодирования ASN и блок В 107 хранения информации о возможностях СС мобильной станции. Устройство В 101 приемопередатчика передает и принимает данные посредством устройства А 1 мобильной станции. Так как устройство В 101 приемопередатчика имеет такой же основной состав и основную функцию, как устройство а 3 приемопередатчика, его описание будет опущено. Блок В 106 извлечения сообщения RRC извлекает сообщение RRC из данных управления уровней более высокого порядка 2 и 3, переданных устройством мобильной станции посредством устройства В 101 приемопередатчика, и выводит его в блок В 105 декодирования ASN. Блок В 105 декодирования ASN декодирует сообщение RRC, введенное от блока В 106 извлечения сообщения RRC, т.е. информацию, закодированную в абстрактном описании синтаксиса 1 (ASN.1). Из декодированной информации блок В 105 декодирования ASN на основании структуры сообщения о возможностях СС мобильной станции, показанного на фиг. 13, извлекает фактические данные. Блок В 105 декодирования ASN выводит извлеченные фактические данные в блок В 102 управления в качестве информации о возможностях СС мобильной станции. Блок В 102 управления управляет различными частями устройства В 1 базовой станции. Например,блок В 102 управления сохраняет информацию о возможностях СС мобильной станции, введенной от блока В 105 декодирования ASN, в блоке В 107 хранения информации о возможностях СС мобильной станции. Блок В 102 управления также на основании информации о возможностях СС мобильной станции, сохраненной в блоке В 107 хранения информации о возможностях СС мобильной станции, определяет распределение беспроводных ресурсов восходящей линии связи и нисходящей линии связи устройства А 1 мобильной станции (известное как обработка распределения ресурсов). Блок В 102 управления, блок В 103 хранения информации распределения, блок В 106 извлечения сообщения RRC и блок В 105 декодирования ASN могут быть включены в кристалл интегральной схемы. Альтернативно, все или часть устройства В 101 приемопередатчика может быть составлена таким образом, чтобы включаться в кристалл интегральной схемы, это не является ограничением. Обработка распределения ресурсов будет описана подробно ниже. Блок В 102 управления на основании своей собственной возможности связи и информации о возможностях СС мобильной станции определяет распределение беспроводных ресурсов восходящей линии связи и нисходящей линии связи устройства А 1 мобильной станции. Блок В 102 управления также заранее сохраняет информацию о возможностях связи устройства базовой станции, которая указывает свою собственную возможность связи. Конкретный пример обработки распределения ресурсов показан ниже. Первый пример обработки распределения ресурсов. Первый пример, будет описан случай, в котором связывается устройство В 1 базовой станции, используя частотные диапазоны 3, 1 и 8. В этом случае блок В 102 управления заранее сохраняет частотные диапазоны 3, 1 и 8 в качестве информации о возможностях связи базовой станции. Кроме того, в первом примере будет описан случай, в котором устройство А 1 мобильной станции передает сообщение о возможностях СС мобильной станции (см. фиг. 16), которое указывает, что оно способно обеспечить сценарии S5 и S8. Фиг. 16 является чертежом, показывающим другой пример фактических данных сообщения о возможностях СС мобильной станции, согласно настоящему варианту осуществления. В этом случае блок В 102 управления выполняет следующую описанную обработку распределения ресурсов. Блок В 102 управления выполняет определение, что в частотном диапазоне 3 возможно распределить одну не непрерывную СС восходящей линии связи 15 МГц (номер полосы частот СС 5) и одну не непрерывную СС нисходящей линии связи СС 15 МГц. Таким же образом блок В 102 управления выполняет определение, что в частотном диапазоне 1 возможно распределить одну не непрерывную СС 15 МГц восходящей линии связи и одну не непрерывную СС 15 МГц нисходящей линии связи. В этом случае блок В 102 управления, рассматривающий условия беспроводного распространения, баланс нагрузки и т.п., распределяет, например, две соответствующие не непрерывные несущие СС 15 МГц восходящей линии связи и две соответствующие не непрерывные несущие СС 15 МГц нисходящей линии связи в частотных диапазонах 3 и 1. Во время первоначального доступа (например, произвольного доступа) от устройства А 1 мобильной станции блок В 102 управления посылает уведомление об информации, такой как количества распределенных СС, несущие частоты и т.п., на устройство А 1 мобильной станции. Блок В 102 управления также распределяет беспроводные ресурсы нисходящей линии связи устройства А 1 мобильной станции, т.е. блок ресурсов RB нисходящей линии связи для устройства А 1 мобильной станции, чтобы принять свои собственные данные, одной или двум несущим СС нисходящей линии связи двух распределенных СС нисходящих линий связи. Блок В 102 управления также распределяет беспроводные ресурсы восходящей линии связи устройства А 1 мобильной станции, т.е. блок ресурсов восходящей линии связи RB для устройства мобильной станции А 1, чтобы передать свои собственные данные, одной или двум несущим СС восходящей линии связи двух распределенных СС восходящих линий связи. Блок В 102 управления также на основании SupportedDLCCMIMOList=[2, 2, 4, 4] делает определение, что количество потоков MIMO, которые могут быть обеспечены каждой из двух не непрерывных СС 5 МГц нисходящей линии связи в частотном диапазоне 8, равно 2 и выполняет определение, что количество потоков MIMO, которые могут быть обеспечены каждой из двух не непрерывных СС 15 МГц нисходящей линии связи в частотных диапазонах 3 и 1, равно 4. В этом случае блок В 102 управления,рассматривающий условия беспроводного распространения, баланс нагрузки и т.п., распределяет, например, количество потоков MIMO, равное 2, относительно каждой из двух не непрерывных СС 15 МГц нисходящей линии связи в частотных диапазонах 3 и 1. Блок В 102 управления также на основании SupportedULCCMIMOList=[1, 1, 2, 2] выполняет определение, что количество потоков MIMO, которые могут быть обеспечены двумя не непрерывными несущими СС 5 МГц восходящей линии связи в частотном диапазоне 8, равно 1, и что количество потоковMIMO, которые могут быть обеспечены каждой из двух не непрерывных СС 15 МГц восходящей линии связи в частотных диапазонах 3 и 1, равно 2. Например, блок В 102 управления, рассматривающий условия беспроводного распространения, баланс нагрузки и т.п., распределяет, например, количество потоковMIMO, равное 1, относительно каждой из двух не непрерывных СС 15 МГц восходящей линии связи в частотных диапазонах 3 и 1. Блок В 103 хранения информации распределения сохраняет информацию распределения беспроводных ресурсов относительно устройства А 1 мобильной станции, определенную блоком В 102 управления. Блок В 102 управления генерирует данные управления уровня 1, 2 и 3, которые являются данными управления, и он включает в себя информацию распределения беспроводных ресурсов, и передает их с помощью устройства В 101 приемопередатчика на устройство А 1 мобильной станции. Пример обработки второго распределения ресурсов. Во втором примере описан случай, в котором устройство В 1 базовой станции осуществляет связь,используя частотный диапазон 1. В этом втором примере описан случай, в котором устройство А 1 мобильной станции передает сообщение о возможностях СС мобильной станции (см. фиг. 16), которое указывает, что оно способно обеспечить сценарии S5 и S8. В этом случае блок В 102 управления выполняет следующую описанную обработку распределения ресурсов. Блок В 102 управления выполняет определение, что в частотном диапазоне 1 возможно распреде- 20023219 лить одну не непрерывную СС 15 МГц восходящей линии связи и одну не непрерывную СС 15 МГц нисходящей линии связи. В этом случае блок В 102 управления, рассматривающий условия беспроводного распространения, баланс нагрузки и т.п., распределяет, например, соответствующую не непрерывную СС 15 МГц восходящей линии связи и соответствующую не непрерывную СС 15 МГц нисходящей линии связи, например, в частотном диапазоне 1. Во время первоначального доступа (например, произвольного доступа) от устройства А 1 мобильной станции, блок В 102 управления посылает уведомление об информации, такой как количества распределенных СС, несущие частоты и т.п., на устройство мобильной станции А 1. Блок В 102 управления также распределяет беспроводные ресурсы нисходящей линии связи устройства А 1 мобильной станции в пределах распределенных несущих СС. Блок В 102 управления на основании SupportedDLCCMIMOList=[2, 2, 4, 4], выполняет определение,что количество потоков MIMO, которые могут быть обеспечены посредством каждой из двух не непрерывных СС 5 МГц нисходящей линии связи в частотном диапазоне 8, равно 2, и что количество потоковMIMO, которые могут быть обеспечены каждой из двух не непрерывных СС 15 МГц нисходящей линии связи в частотных диапазонах 3 и 1, равно 4. В этом случае блок В 102 управления, рассматривающий условия беспроводного распространения, баланс нагрузки и т.п., распределяет, например, количество потоков MIMO, равное 2, относительно двух не непрерывных СС 15 МГц нисходящей линии связи в частотном диапазоне 1. Блок В 102 управления также на основании SupportedULCCMIMOList=[1, 1, 2, 2], выполняет определение, что количество потоков MIMO, которые могут быть обеспечены каждой из двух не непрерывных СС 5 МГц восходящей линии связи в частотном диапазоне 8, равно 1, и что количество потоков, которые могут быть обеспечены посредством каждой из двух не непрерывных СС 15 МГц восходящей линии связи в частотных диапазонах 3 и 1, равно 2. Например, блок В 102 управления, рассматривающий условия беспроводного распространения, баланс нагрузки и т.п., распределяет, например, количество потоков MIMO, равное 1, относительно одной не непрерывной СС 15 МГц восходящей линии связи в частотном диапазоне 1. Блок В 103 хранения информации распределения сохраняет информацию распределения беспроводных ресурсов относительно устройства А 1 мобильной станции, которая была определена блоком В 102 управления, и блок управления В 102 генерирует данные управления, которые включают в себя информацию распределения беспроводных ресурсов, и передает их с помощью устройства В 101 приемопередатчика на устройство А 1 мобильной станции. Хотя предшествующее описание представляет два примера, в которых устройство А 1 мобильной станции является устройством А 1 мобильной станции, которое может обеспечить сценарии S5 и S8, в сообщении о возможностях СС мобильной станции LTE-A устройства А 1 мобильной станции нет никакого ограничения сценариев S1-S22, и могут быть представлены различные комбинации СС. Таким образом, устройство В 1 базовой станции может выбрать несущие СС, которые обеспечивают множество сообщений о возможностях СС мобильной станции LTE-A устройства А 1 мобильной станции. Третий пример обработки распределения ресурсов. В третьем примере описан случай, в котором устройство В 1 базовой станции может осуществлять связь, используя частотные диапазоны 8 и 1. Кроме того, в третьем примере описан случай, в котором устройство А 1 мобильной станции может обеспечить сценарий, показанный на фиг. 17, и случай, в котором оно передает сообщение о возможностях СС мобильной станции, показанное на фиг. 18. Фиг. 17 является упрощенным чертежом, который показывает пример распределения частот, указанный другой информацией сценария, согласно настоящему варианту осуществления. Фиг. 18 является чертежом, который показывает другой пример фактических данных сообщения о возможностях СС мобильной станции, согласно настоящему варианту осуществления. В этом случае блок В 102 управления выполняет следующую описанную обработку распределения ресурсов. Блок В 102 управления выполняет определение, что две не непрерывные несущие СС 5 МГц восходящей линии связи и две не непрерывные несущие СС 5 МГц нисходящей линии связи могут быть распределены в частотном диапазоне 8. Блок В 102 управления также выполняет определение, что одна не непрерывная СС 15 МГц восходящей линии связи и две непрерывные СС 15 МГц нисходящей линии связи могут быть распределены в частотном диапазоне 1. В этом случае блок В 102 управления, рассматривающий условия беспроводного распространения, баланс нагрузки и т.п., распределяет, например, две соответствующие не непрерывные СС 5 МГц восходящей линии связи и две соответствующие не непрерывные СС 5 МГц нисходящей линии связи в частотном диапазоне 8. Блок В 102 управления также, например, распределяет одну соответствующую не непрерывную СС 15 МГц восходящей линии связи и две соответствующие непрерывные СС 15 МГц нисходящей линии связи в частотном диапазоне 1. Во время первоначального доступа (например, произвольного доступа) блок В 102 управления посылает уведомление об информацию, такой как количества распределенных СС, несущие частоты и т.п.,на устройство А 1 мобильной станции. Блок В 102 управления также распределяет беспроводные ресурсы нисходящей линии связи устройства А 1 мобильной станции в пределах распределенных СС. Блок В 102 управления на основании SupportedDLCCMIMOList=[2, 2, 1, 4, 4] выполняет определение, что количество потоков MIMO, которые могут быть обеспечены посредством каждой из двух не непрерывных СС 5 МГц нисходящей линии связи в частотном диапазоне 8, равно 2, что количество потоков MIMO, которые могут быть обеспечены посредством каждой не непрерывной СС 10 МГц нисходящей линии связи в частотном диапазоне 3, равно 1, и что количество потоков MIMO, которые могут быть обеспечены посредством каждой из двух не непрерывных СС 15 МГц нисходящей линии связи в частотном диапазоне 1, равно 4. В этом случае блок В 102 управления, рассматривающий условия беспроводного распространения, баланс нагрузки и т.п., распределяет, например, количество потоковMIMO, равное 2, относительно одной не непрерывной СС 5 МГц нисходящей линии связи в частотном диапазоне 8, и распределяет количество потоков MIMO, равное 2 и 4 соответственно, двум не непрерывным несущим СС 15 МГц нисходящей линии связи в частотном диапазоне 1. Блок В 102 управления на основании SupportedULCCMIMOList=[1,1,0,2] выполняет определение,что количество потоков MIMO, которые могут быть обеспечены посредством каждой из двух не непрерывных СС 5 МГц восходящей линии связи в частотном диапазоне 8, равно 1, и что количество потоковMIMO, которые могут быть обеспечены посредством каждой не непрерывной СС 15 МГц восходящей линии связи в частотном диапазоне 1, равно 2. Например, блок В 102 управления, рассматривающий условия беспроводного распространения, баланс нагрузки и т.п., распределяет количество потоков MIMO,равное 1, относительно двух не непрерывных СС 5 МГц восходящей линии связи в частотном диапазоне 8, и распределяет количество потоков MIMO, равное 2, относительно одной не непрерывной СС 15 МГц восходящей линии связи в частотном диапазоне 1. Блок В 103 хранения информации распределения сохраняет информацию распределения беспроводных ресурсов относительно устройства А 1 мобильной станции, которая была определена блоком В 102 управления, и блок В 102 управления генерирует данные управления, которые включают в себя информацию распределения беспроводных ресурсов, и передает их с помощью устройства В 101 приемопередатчика на устройство мобильной станции А 1. Таким образом, согласно настоящему варианту осуществления устройство А 1 мобильной станции передает на устройство В 1 базовой станции информацию о возможностях СС мобильной станции, которая включает в себя информацию, определяющую несущие СС, которые могут быть использованы для связи с устройством В 1 базовой станции. Кроме того, устройство В 1 базовой станции на основании информации о возможностях СС мобильной станции, принятой от устройства А 1 мобильной станции, распределяет несущие СС, используемые для связи, относительно устройства А 1 мобильной станции. Устройство А 1 мобильной станции на основании информации о возможностях компонентной несущей мобильной станции использует СС, распределенные устройством В 1 базовой станции, для связи с устройством базовой станции. Посредством этого в настоящем варианте осуществления возможно распределить беспроводные ресурсы, подходящие для осуществления связи между устройством А 1 мобильной станции и устройством В 1 базовой станции. Таким образом, согласно настоящему варианту осуществления блок В 102 управления устройства В базовой станции сравнивает информацию о возможностях СС мобильной станции от устройства А 1 мобильной станции со своей собственной информацией о возможностях связи устройства базовой станции,и в пределах диапазона своих собственных возможностей связи и возможностей связи устройства мобильной станции может распределить устройству А 1 мобильной станции соответствующие беспроводные ресурсы нисходящей линии связи и восходящей линии связи. Кроме того, согласно настоящему варианту осуществления относительно комбинаций различных конфигураций устройства мобильной станции LTE-A с целью размещения различных технических элементов LTE-A, отмеченных выше как (а)-(l),посредством генерирования и передачи информации конфигурации устройства мобильной станции на устройство В 1 базовой станции устройство В 1 базовой станции в ответ на информацию состава устройства мобильной станции может выбрать соответствующую производительность устройства А 1 мобильной станции, которое может обеспечить различные технические элементы LTE-A, таким образом обеспечивая соответствующее распределение беспроводных ресурсов восходящей линии связи и нисходящей линии связи. Кроме того, согласно настоящему варианту осуществления, хотя сообщения о возможностях СС устройства мобильной станции LTE-A, показанные на фиг. 13 и 14, включают в себя беспроводной параметр SupportedBandListEUTRA, может быть включен SupportedPAoutList, который указывает максимальный уровень мощности передачи в качестве беспроводных параметров усилителя мощности РА, который включен в каждый номер ветви РЧ передачи. Кроме того, этот SupportedPAoutList включает в себя PAout номеров максимального уровня мощности передачи, который является номером I ветви с максимальным уровнем РЧ передачи, целое число от 1 до 2 может быть подставлено в номер PAout максимального уровня мощности передачи. Например, в случае четырех ветвей РЧ передачи (1=4), PAout=[1, 1, 2, 2] может указать, что максимальный уровень мощности передачи усилителей РА номеров 1 и 2 ветви РЧ передачи равен 23 dBm, и что максимальный уровень мощности передачи усилителей РА номеров 3 и 4 ветвей РЧ передачи равен 20 dBm. Кроме того, хотя bandEUTRA, включенный в SupportedBandListEUTRA, указывает соотношение в полосой частот восходящей линии связи, полосой частот нисходящей линии связи, полосой частот и режимом передачи, которые показаны на фиг. 2, номер непрерывной полосы частот восходящей линии связи и полосы частот нисходящей линии связи может быть связан таким образом, чтобы переопределить новую полосу частот восходящей линии связи и полосу частот нисходящей линии связи, которые шире. Например, новая полоса частот восходящей линии связи 1 сформирована посредством связывания номеров 1 и 2 частотных диапазонов на фиг. 2, обеспечивая полосы частот восходящей линии связи 1920-2170 МГц и полосы частот нисходящей линии связи 1850-1990 МГц. Хотя на фиг. 9 указывается, что множество ветвей демодуляции ВВ включено в одну ветвь РЧ приема, и что множество ветвей модуляции ВВ включено в одну ветвь РЧ передачи, если технологические достижения приводят к широкому частотному диапазону для полосы частот квадратурного модулятора а 15 и квадратурного демодулятора а 12 фиг. 6, это является тем же, что и передающие и принимающие полосы частот, один квадратурный модулятор и один квадратурный демодулятор могут быть использованы в одном беспроводном устройстве приемопередатчика в одной ветви РЧ передачи и приема. Кроме того, может быть принят состав, в котором множество ветвей РЧ передачи/РЧ приема составлены множеством отдельных блоков беспроводной передачи/приема, квадратурных модуляторов и демодуляторов, и модуляторов основной полосы частот и демодуляторов после одной антенны передачи и приема и одного DUP, или множества антенн передачи и приема и множества блоков DUP. Второй вариант осуществления. Второй вариант осуществления настоящего изобретения описан ниже со ссылками, сделанными к чертежам. В вышеуказанном первом варианте осуществления показано, что посредством устройства мобильной станции, передающего на устройство базовой станции информацию о возможностях СС мобильной станции, которая включает в себя беспроводные параметры для устройства базовой станиии, возможно объединить различные несущие СС и распределить соответствующие беспроводные ресурсы устройству мобильной станции. Однако, так как возможность СС мобильной станции устройства мобильной станции относится не только к повышению скорости передачи данных, но также и к множеству технических элементов LTE-A, например (i) скоординированный СоМР связи между устройствами базовой станции и (j) система разнесения передачи восходящей линии связи, (k) ситуация распределения частот каждого оператора обслуживания мобильных телефонов и (l) внутренний и заграничный роуминг, есть случаи, в которых скорость передачи данных устройства мобильной станции ограничена не только возможностью СС мобильной станции устройства мобильной станции, но также и размером в битах буфера данных. Настоящий вариант осуществления описан для случая, в котором устройство мобильной станции передает на устройство базовой станции сообщение о возможностях СС мобильной станции, которое включает в себя, в дополнение к беспроводным параметрам первого варианта осуществления, информацию категории устройства мобильной станции (см. фиг. 24), которая представляет максимальную скорость передачи данных, и в котором устройство базовой станции на основании сообщения о возможностях СС мобильной станции распределяет беспроводные ресурсы, которые должны быть использованы в связи с устройством мобильной станции. Кроме того, так как концептуальный чертеж системы связи согласно настоящему варианту осуществления будет таким же, как фиг. 1 в первом варианте осуществления, его описание опущено. Каждое из устройств A11 и А 12 мобильной станции из настоящего варианта осуществления называется устройством А 2 мобильной станции. В этом случае, как описано ниже, устройство А 2 мобильной станции составлено таким образом, чтобы включать в себя устройство a1 (фиг. 6), а 2 (фиг. 8) или а 3 (фиг. 9) приемопередатчика. Ниже описаны категории (известные как категории устройства мобильной станции LTE) устройств мобильной станции в известной области техники (LTE), за которыми следует описание категорий (известных как категории устройства мобильной станции LTE-A) устройств мобильной станции в настоящем варианте осуществления (LTE-A). Категории устройства мобильной станции. Фиг. 19 является упрощенной диаграммой, которая показывает информацию соответствия категории устройства мобильной станции LTE во втором варианте осуществления настоящего изобретения. Эта диаграмма показывает, что имеется пять категорий устройства мобильной станции LTE (Category 15). Эта диаграмма также показывает, что эти категории устройства мобильной станции LTE устанавливают скорость передачи данных нисходящей линии связи (DL) и восходящей линии связи (UL) устройства мобильной станции (скорость передачи битов, относящуюся к размеру в битах буфера данных), схемумодуляции нисходящей линии связи и восходящей линии связи устройства мобильной станции и количество потоков MIMO нисходящей линии связи (например, количество антенн приема; количество потоковMIMO). Фиг. 19 показывает, что в случае категории 1 устройства мобильной станции LTE (Category1) скорость передачи данных нисходящей линии связи устройства мобильной станции составляет 10 Мбит/с,скорость передачи данных восходящей линии связи составляет 5 Мбит/с, схема модуляции нисходящей линии связи является QPSK, 16QAM или 64QAM, схема модуляции восходящей линии связи являетсяQPSK, 16QAM, и количество потоков MIMO нисходящей линии связи равно 1. Однако, так как устройство мобильной станции LTE-A принимает технологию СА, оно не может обеспечить взаимно однозначное соотношение между скоростью передачи данных нисходящей линии связи и количеством потоков MIMO нисходящей линии связи, например, с устройствами мобильной станции LTE. Категории устройства мобильной станции LTE-A (см. фиг. 24) согласно настоящему варианту осуществления описаны ниже. Во-первых, используя фиг. 20-23, описана максимальная скорость передачи данных восходящей линии связи и нисходящей линии связи. Фиг. 20 является упрощенной диаграммой, которая показывает пример соотношения между полосой частот СС BWchannel (полосой пропускания канала) и количеством блоков беспроводных ресурсов NRB в настоящем варианте осуществления. Кроме того, эта диаграмма является такой же, как чертеж, который включен в TS36.101 стандарта 3GPP (радиопередача и прием пользовательского оборудования(UE. Этот чертеж показывает, например, что в случае BWChannel, которая составляет 20 МГц, количество блоков беспроводных ресурсов NRB равно 100, обозначая, что состав является таким, который имеет 100 блоков беспроводных ресурсов. Фиг. 21 является упрощенной диаграммой, которая показывает пример соотношения между полосами частот СС и максимальным размером транспортного блока в настоящем варианте осуществления. ВTS36.213 стандарта 3GPP (процедуры физического уровня) относительно размера транспортного блока(TBS) имеется описание соотношения между индексом размера транспортного блока (индекс TBS) и количеством блоков беспроводных ресурсов NRB. Поэтому относительно размера транспортного блока возможно получить соотношение между полосой частот СС BWChannel и индексом размера транспортного блока (индекс TBS). Индекс размера транспортного блока (индекс TBS) зависит от индекса адаптивной модуляции MCS (индекса схемы модуляции и кодирования) и порядка модуляции (порядка модуляции),которые являются параметрами модуляции данных и определяется числом в диапазоне от 0 до 26. Фиг. 21 предназначается для индекса размера транспортного блока, если размер транспортного блока является максимальным (TBSmax), т.е. для индекса размера транспортного блока 26, для которогоBR (частота следования битов) скорости передачи данных является максимальной. Эта диаграмма показывает соотношение между полосой частот СС BWChannel и размером транспортного блока, если индекс размера транспортного блока равен 26. Фиг. 21 указывает, например, что для случая BWChannel=20 МГц,TBSmax=75,376 битов. Таким образом, так как транспортный блок составляет 1 мс, преобразование в скорость передачи данных обеспечивает приблизительно 75 Мбит/с при 75376 кбит/с. Таким образом, используя соотношение, показанное на фиг. 21, возможно вычислить максимальную BR скорости передачи данных из полосы частот СС BWChannel. Фиг. 22 является упрощенной диаграммой, которая показывает пример соотношения между количеством потоков MIMO и максимальной скоростью передачи данных в каждом сценарии в настоящем варианте осуществления. Эта диаграмма показывает максимальные скорости передачи данных, вычисленные, используя полосы частот СС для каждого количества потоков MIMO в сценариях S1-S22. Таким образом, максимальные скорости передачи данных в этой диаграмме вычисляются посредством извлечения из полос частот СС СС в каждом сценарии максимальных скоростей передачи данных, используя фиг. 21, и посредством умножения извлеченных максимальных скоростей передачи данных на количество несущих СС и количество потоков MIMO. Например, в восходящей линии связи сценария S4, так как имеется две не непрерывные несущие СС 20 МГц, полоса частот восходящей линии связи составляет 202 МГц. И в нисходящей линии связи сценария S4 с двумя непрерывными несущими СС 20 МГц, взятыми как одна СС, так как имеются две из этих СС, полоса частот нисходящей линии связи составляет 204 МГц. Напротив, на фиг. 21, если полоса частот СС составляет 20 МГц, максимальная BR передачи данных составляет 75376 кбит/с. Таким образом, если количество потоков MIMO равно 1 в сценарии S4, максимальная BR скорости передачи данных для полосы частот восходящей линии связи 202 МГц становится 150752 (=753762) кбит/с, и максимальная BR скорости передачи данных для частотного диапазона нисходящей линии связи 204 МГц становится равной 301504 (=753764) кбит/с. Так как скорость передачи данных, в принципе, является пропорциональной количеству потоковMIMO, если количество потоков MIMO равно 2 в сценарии S4, BR максимальной скорости передачи данных полосы частот восходящей линии связи становится равным 301504 (=1507522) кбит/с, и BR максимальной скорости передачи данных полосы частот нисходящей линии связи становится равным 603008 (=3015042) кбит/с. Если количество потоков MIMO равно 4 в сценарии S4, BR максимальной скорости передачи данных полосы частот восходящей линии связи становится равным 603008(=1507524) кбит/с, и BR максимальной скорости передачи данных полосы частот нисходящей линии связи становится равным 1206016 (=3015044) кбит/с. Фиг. 23 является концептуальной диаграммой, которая показывает пример максимальных скоростей передачи данных восходящей линии связи и нисходящей линии связи, согласно настоящему варианту осуществления. Эта диаграмма показывает ранжирование BR всех максимальных скоростей передачи данных нисходящей линии связи и BR всех максимальных скоростей передачи данных восходящей линии связи на фиг. 22. Как показано на фиг. 23, имеется 25 BR различных скоростей передачи данных нисходящей линии связи (BR DL) и 26 BR различных максимальных скоростей передачи данных восхо- 24023219 дящей линии связи (BR UL). Фиг. 24 является упрощенной диаграммой, которая показывает пример информации категории устройства мобильной станции LTE-A, согласно настоящему варианту осуществления. Эта диаграмма показывает соотношение между номерами категории для категории устройства мобильной станции LTE-A (610: Category 6, 7, 8, 9 10) и максимальной скоростью передачи данных восходящей линии связи и нисходящей линии связи. Максимальной скоростью передачи данных для каждой из категорий являются максимальные скорости передачи данных BR11-BR15 и BR21-BR25, выбранные из максимальных скоростей передачи данных на фиг. 23. Фиг. 24 показывает, что, например, в случае категории 6 (Category6) устройства мобильной станции LTE-A максимальная скорость передачи данных нисходящей линии связи устройства мобильной станции составляет 36672 кбит/с, и максимальная скорость передачи данных восходящей линии связи составляет 35376 кбит/с. Таким образом, информация категории устройства мобильной станции определяет максимальную скорость передачи данных. На фиг. 24 номер категории 10 из категорий устройства мобильной станции LTE-A выбирается как самый большой. Причина состоит в том, что относительно максимальной категории устройства мобильной станции LTE-A максимальная скорость передачи данных восходящей линии связи 500 Мбит/с и максимальная скорость передачи данных нисходящей линии связи 1000 Мбит/с требуются как требуемые условия развитой IMT. Таким образом, выбранными значениями, которые удовлетворяют эти необходимые условия, являются максимальная скорость передачи данных восходящей линии связи, равная 603008 кбит/с, и максимальная скорость передачи данных нисходящей линии связи, равная 1206016 кбит/с. На фиг. 24 номер категории 6 категорий устройства мобильной станции LTE-A выбирается как самый большой. Это сделано, так как максимальная скорость передачи данных восходящей линии связи, равная 35376 кбит/с, и максимальная скорость передачи данных нисходящей линии связи, равная 36672 кбит/с,выбираются, чтобы быть в состоянии обеспечить сценарий, в котором максимальная скорость передачи данных нисходящей линии связи является минимальной (S12), и сценарии, в которых максимальная скорость передачи данных восходящей линии связи является минимальной (S5 и S13-S22). Относительно скоростей передачи данных восходящей линии связи и нисходящей линии связи для других категорий выбираются три пары, ссылаясь на отношения между категориями устройства мобильной станции LTE и отношения между скоростями передачи данных восходящей линией связи и нисходящей линии связи на фиг. 19. Категории устройства мобильной станции LTE-A согласно настоящему изобретению не ограничиваются категориями, показанными на фиг. 24. Например, максимальные скорости передачи данных фиг. 23 могут быть выбраны, рассматривая сложность состава аппаратного обеспечения устройства мобильной станции LTE-A (например, емкость памяти буфера данных, количество ветвей РЧ передачи и приема РЧ и количество ветвей модуляции и демодуляции ВВ и т.п.). Кроме того, определения категорий устройства мобильной станции LTE фиг. 19 могут быть изменены, таким образом повторно определяя часть или все категории устройства мобильной станции LTE-A. Состав устройства А 2 мобильной станции. Фиг. 25 является упрощенной блок-схемой, показывающей состав устройства А 2 мобильной станции, согласно второму варианту осуществления настоящего изобретения. По сравнению с устройством А 2 мобильной станции (фиг. 25) настоящего варианта осуществления и устройством А 1 мобильной станции (фиг. 12) первого варианта осуществления блок А 207 хранения информации категории, блок А 202 управления и блок А 205 кодирования ASN отличаются. Однако функции других составляющих элементов (устройства А 101 приемопередатчика, блока А 103 хранения информации распределения, блока А 106 генерирования сообщения RRC и блока А 104 хранения информации о возможностях СС мобильной станции) являются такими же, как в первом варианте осуществления. Описания функций, которые являются такими же, как в первом варианте осуществления, будут опущены. Блок А 207 хранения информации категории сохраняет информацию категории устройства мобильной станции, которая является информацией категории устройства мобильной станции (как категории устройства мобильной станции LTE на фиг. 19, так и категории устройства мобильной станции LTE-A на фиг. 24, или только категории устройства мобильной станции LTE-A на фиг. 24), которая сама по себе может быть вставлена (и является максимальной скоростью передачи данных, которая может быть передана и принята). Блок А 207 хранения информации категории сохраняет в памяти опорные символы (например, A-J) целые числа (например, 1-10) или информацию бита (например, 3 бита). В этом случае информация категории устройства мобильной станции установлена заранее, должна быть записана в блок А 207 хранения информации категории во время отгрузки с фабрики и во время продаж в соответствии с конфигурацией устройства мобильной станции. Кроме того, информация категории устройства мобильной станции может быть обеспечена индивидуальной информацией устройства мобильной станции, такой как индивидуальный номер идентификации, регистрационный номер или заводской номер устройства мобильной станции. Блок А 202 управления управляет различными частями устройства А 2 мобильной станции. Например, блок А 202 управления принимает информацию беспроводного ресурса, распределенную от устройства В базовой станции, и сохраняет принятую информацию беспроводного ресурса в блоке А 103 хране- 25023219 ния информации распределения. Во время передачи и приема пользовательских данных блок А 202 управления считывает информацию беспроводного ресурса из блока А 103 хранения информации распределения и управляет переданными и принятыми данными. Блок А 202 управления выводит в блок А 205 кодирования ASN информацию о возможностях СС мобильной станции, которая сохраняется блоком А 104 хранения информации о возможностях СС мобильной станции, и информацию категории устройства мобильной станции, которая считывается из блока А 207 хранения информации категории. Блок А 205 кодирования ASN выполняет кодирование информации о возможностях СС мобильной станции и информации категории устройства мобильной станции, введенных от блока А 202 управления,их преобразование и кодирование в абстрактное описание синтаксиса 1 (ASN. 1) и выводит закодированную информацию в блок А 106 генерирования сообщения RRC. Подробности обработки, выполненной в соответствии с блоком А 106 генерирования сообщения RRC, описаны ниже, наряду с обработкой генерирования сообщения RRC. Устройство А 101 приемопередатчика обрабатывает сообщение RRC, введенное из блока А 106 генерирования сообщения RRC, по одной или множеству ветвей РЧ передачи и передает его на устройство В базовой станции. Блок А 103 хранения информации распределения, блок А 104 хранения информации о возможностях СС мобильной станции, блок А 106 генерирования сообщения RRC, блок А 202 управления, блок 205 кодирования ASN и блок А 207 хранения информации категории, могут быть включены в кристалл интегральной схемы. Альтернативно, часть или все устройство А 101 приемопередатчика может быть составлено таким образом, чтобы включаться в кристалл интегральной схемы, и это не является ограничением. Обработка генерирования сообщения RRC. Ниже описана обработка генерирования сообщения RRC, выполненная блоком А 205 кодированияASN и блоком А 106 генерирования сообщения RRC. Фиг. 26 является упрощенным чертежом, который показывает пример структуры сообщения о возможностях СС мобильной станции LTE-A (UE-CC-Capability), согласно настоящему варианту осуществления. На этом чертеже параметр maxUECategory является максимальным количеством категорий устройства мобильной станции. Параметр maxUECategory, например, равен 10 в примере фиг. 24. Структура сообщения о возможностях СС мобильной станции LTE-A включает в себя UE-Category,которая указывает категорию устройства мобильной станции, и беспроводные параметры (UEParameters) устройства мобильной станции (см. фиг. 13). В этом случае целое число от 1 до 10 подставляется в UE-Category. Фиг. 27 является упрощенным чертежом, показывающим пример фактических данных сообщения о возможностях СС мобильной станции, согласно настоящему варианту осуществления. Этот чертеж заменяет значение беспроводных параметров устройства А 2 мобильной станции LTE-A, которое может обеспечить сценарии S5 и S8 в структуре сообщения о возможностях СС мобильной станции LTE-A фиг. 26. По сравнению с примером фактических данных сообщения о возможностях СС мобильной станции согласно настоящему варианту осуществления (фиг. 27) и содержанием сообщения о возможностях СС мобильной станции согласно первому варианту осуществления (фиг. 16) разница является дополнением информации категории устройства мобильной станции (UE-Category). Будут опущены параметры (UEParameters), которые являются такими же, как параметры, как в первом варианте осуществления. На фиг. 27, номер категории 8, который указывает категорию 6, подставляется в UE-Category. Количество установок потоков MIMO. Количество потоков MIMO установлено таким образом, чтобы информация о возможностях СС мобильной станции устройства А 2 мобильной станции была возможностью обработки данных, которая относится к скоростям передачи данных восходящей линии связи и нисходящей линии связи устройства мобильной станции. В частности, количество потоков MIMO установлено таким образом, чтобы максимальные скорости передачи данных восходящей линии связи и нисходящей линии связи, вычисленные из информации о возможностях СС мобильной станции, находились в пределах размера в битах буфера данных. Состав устройства В 2 базовой станции. Фиг. 28 является упрощенной блок-схемой, которая показывает состав устройства В 2 мобильной станции, согласно настоящему варианту осуществления. По сравнению с устройством В 2 базовой станции (фиг. 28) из настоящего варианта осуществления и устройством В 1 базовой станции (фиг. 15) из первого варианта осуществления, блок В 205 декодирования ASN, блок В 202 управления, блок В 208 памяти информации категории мобильной станции и блок В 209 вычисления скорости передачи данных отличаются. Функции других составляющих элементов (устройства В 101 приемопередатчика, блока В 103 хранения информации распределения, блока В 106 извлечения сообщение RRC и блока В 107 памяти информации о возможностях СС мобильной станции) являются такими же, как в первом варианте осуществления. Будут опущены описания функций, которые являются такими же, как в первом варианте осуществления. Блок В 205 декодирования ASN декодирует сообщение RRC, введенное из блока В 106 извлечения сообщения RRC, и на основании структуры сообщения о возможностях СС мобильной станции, показанной на фиг. 26, извлекает фактические данные. В этом случае эти фактические данные включают в себя информацию (UE-Category) категории устройства мобильной станции. Блок В 205 декодирования ASN выводит извлеченные фактические данные в блок В 202 управления в качестве информации о возможностях СС мобильной станции. Блок В 209 вычисления скорости передачи данных вычисляет каждую скорость передачи данных относительно комбинации СС, которая может быть распределена, и выводит ее в блок В 202 управления. Блок В 202 управления управляет различными частями устройства В 2 базовой станции. Например,блок В 202 управления сохраняет из информации о возможностях СС мобильной станции, введенной из блока В 205 декодирования ASN, информацию категории устройства мобильной станции в блоке В 208 хранения информации категории мобильной станции. Блок В 202 управления также на основании информации о возможностях СС мобильной станции, которая была сохранена в блоке В 107 хранения информации о возможностях СС мобильной станции и блоке В 208 хранения информации категории мобильной станции, и скорости передачи данных, которая была вычислена блоком В 209 вычисления скорости передачи, определяет распределение беспроводных ресурсов восходящей линии связи и нисходящей линии связи устройства А 2 мобильной станции (известное как обработка распределения ресурсов). Блок В 202 управления, блок В 208 хранения информации категории мобильной станции, блок В 209 вычисления скорости передачи данных, блок В 103 хранения информации распределения, блок В 106 извлечения сообщения RRC, блок В 205 декодирования ASN и блок В 107 хранения информации о возможностях СС мобильной станции могут быть включены в кристалл интегральной схемы. Альтернативно,все или часть устройства В 101 приемопередатчика могут быть составлены таким образом, чтобы включаться в кристалл интегральной схемы, и это не является ограничением. Обработка распределения ресурсов будет описана подробно ниже. Блок В 202 управления на основании своей собственной возможности связи и информации о возможностях СС мобильной станции, которая включает в себя информацию категории устройства мобильной станции, определяет распределение беспроводных ресурсов восходящей линии связи и нисходящей линии связи устройства А 2 мобильной станции. Блок В 202 управления также заранее сохраняет информацию о возможностях связи устройства базовой станции, которая определяет свою собственную возможность осуществления связи. Ниже показан конкретный пример обработки распределения ресурсов. Первый пример обработки распределения ресурсов. В первом примере описан случай, в котором связывается устройство В 1 базовой станции, используя частотные диапазоны 3, 1 и 7. В первом примере будет описан случай, в котором устройство А 2 мобильной станции передает сообщение о возможностях СС мобильной станции (см. фиг. 27), которое указывает, что оно способно обеспечить сценарии S5 и S8 и категорию 8 устройства мобильной станции. Блок В 202 управления выполняет определение, что в частотном диапазоне 3 возможно распределить одну не непрерывную СС 15 МГц восходящей линии связи и одну не непрерывную СС 15 МГц нисходящей линии связи. Таким же образом блок В 202 управления выполняет определение, что в частотном диапазоне 1 возможно распределить одну не непрерывную СС 15 МГц восходящей линии связи и одну не непрерывную СС 15 МГц нисходящей линии связи. Блок В 202 управления также на основании SupportedDLCCMIMOList=[2, 2, 4, 4] выполняет определение, что количество потоков MIMO, которые могут быть обеспечены посредством каждой из двух не непрерывных СС 15 МГц нисходящей линии связи в частотных диапазонах 3 и 1, равно 4, и также на основании SupportedULCCMIMOList=[1, 1, 2, 2] выполняет определение, что количество потоков MIMO, которые могут быть обеспечены посредством каждой из двух не непрерывных СС 15 МГц восходящей линии связи в частотных диапазонах 3 и 1, равно 2. Блок В 202 управления выводит информацию кандидата распределения, которая является результатом определения, в блок В 209 вычисления скорости передачи данных. Блок В 209 вычисления скорости передачи данных вычисляет максимальную скорость передачи данных относительно каждой комбинации, распределений на основании информации кандидата распределения, введенной из блока В 202 управления. В частности, блок В 209 вычисления скорости передачи данных определяет, что по нисходящей линии связи имеются три кандидата 1, 2 и 5 в качестве количества потоков MIMO относительно одной не непрерывной СС 15 МГц нисходящей линии связи, и также,что имеется три комбинации кандидатов 1, 2 и 1, 4, и 2, 4 в качестве количества потоков MIMO относительно двух не непрерывных СС 15 МГц нисходящей линии связи." Таким образом, блок В 209 вычисления скорости передачи данных определяет, что имеется общее количество из девяти комбинаций распределений. В этом случае блок В 209 вычисления скорости передачи данных оценивает по нисходящей линии связи каждую максимальную скорость DBRn передачи данных (скорость передачи битов нисходящей линии связи n=1-9) относительно девяти комбинаций распределений. Так как посредством информации,показанной на фиг. 21, скорость передачи данных нисходящей линии связи составляет 55056 кбит/с (полоса частот СС составляет 15 МГц), блок В 209 вычисления скорости передачи данных вычисляет следующие значения в качестве каждой из скоростей DBR. Блок В 209 вычисления скорости передачи данных определяет, что по восходящей линии связи имеются два кандидата 1 и 2 в качестве количества потоков MIMO относительно одной не непрерывной СС 15 МГц нисходящей линии связи, и также, что имеются два кандидата 1 и 2 в качестве количества потоков MIMO относительно двух не непрерывных СС 15 МГц восходящей линии связи. Кроме того,блок В 209 вычисления скорости передачи данных определяет, что имеется один кандидат комбинации 1 и 2 в качестве количества потоков MIMO относительно двух не непрерывных СС 15 МГц восходящей линии связи. Таким образом, блок В 209 вычисления скорости передачи данных определяет, что имеется общее количество из пяти комбинаций распределений. В этом случае блок В 209 вычисления скорости передачи данных оценивает по восходящей линии связи каждую максимальную скорость UBRn передачи данных (скорость передачи битов восходящей линии связи n=1-5) относительно пяти комбинаций распределений. Так как скорость передачи данных восходящей линии связи составляет 55056 кбит/с (полоса частот СС составляет 15 МГц) посредством информации, показанной на фиг. 21, блок В 209 вычисления скорости передачи данных вычисляет следующие значения в качестве каждой из скоростей UBR. Блок В 209 вычисления скорости передачи данных выводит максимальные скорости DBRn и UBRn передачи данных, вычисленные вышеописанным способом, в блок В 202 управления для каждой комбинации распределений. Блок В 202 управления извлекает посредством информации, сохраненной заранее, которая показана на фиг. 24, максимальные скорости передачи данных восходящей линии связи и нисходящей линии связи в устройстве А 2 мобильной станции категории устройства мобильной станции 8, как 146784 кбит/с и 301504 кбит/с соответственно. Блок В 202 управления выбирает из максимальных скоростей DBRm иUBRn передачи данных, введенных из блока В 209 скорости передачи данных, минимальную скорость,которая больше, чем извлеченные максимальные скорости передачи данных восходящей линии связи и нисходящей линии связи. Блок В 202 управления определяет комбинации распределений в соответствии с выбранными максимальными скоростями DBRn и UBRn передачи данных как распределение беспроводных ресурсов восходящей линии связи и нисходящей линии связи устройства А 2 мобильной станции. В частности, блок В 202 управления выбирает DBR6 (440448 кбит/с) для нисходящей линии связи в качестве минимальной скорости передачи из скоростей передачи, которые больше, чем извлеченная максимальная скорость передачи данных нисходящей линии связи (301504 кбит/с) устройства А 2 мобильной станции. В этом случае блок В 202 управления, рассматривающий условия беспроводного распространения, баланс нагрузки и т.п., распределяет, например, две соответствующие не непрерывные несущие СС 15 МГц нисходящей линии связи (количество потоков MIMO равно 4) в частотных диапазонах 3 и 1. Кроме того, блок В 202 управления выбирает UBR4 (220224 кбит/с) для восходящей линии связи в качестве минимальной скорости передачи из скоростей передачи, которые больше, чем извлеченная максимальная скорость передачи данных восходящей линии связи (146874 кбит/с) устройства А 2 мобильной станции. В этом случае блок В 202 управления, рассматривающий условия беспроводного распростране- 28023219 ния, баланс нагрузки и т.п., распределяет, например, две соответствующие не непрерывные несущие СС 15 МГц восходящей линии связи (количество потоков MIMO 2) в частотных диапазонах 3 и 1. Во время первоначального доступа (например, произвольного доступа) от устройства А 2 мобильной станции блок В 202 управления посылает уведомление об информации, такой как количества распределенных СС, несущие частоты и т.п., на устройство А 2 мобильной станции. Блок В 202 управления также распределяет беспроводные ресурсы нисходящей линии связи устройства А 2 мобильной станции в пределах распределенных несущих СС нисходящей линии связи. В этом случае блок В 202 управления распределяет количество потоков MIMO, равное 4, относительно СС нисходящей линии связи, и распределяет количество потоков MIMO, равное 2, относительно СС восходящей линии связи. Кроме того, блок В 202 управления на основании другой информации может выбирать комбинации распределения, обеспечивающие DBR 7-9 и UBR5. Блок В 103 хранения информации распределения сохраняет информацию распределения беспроводных ресурсов относительно устройства А 2 мобильной станции, которая была определена блоком В 202 управления, и блок. В 202 управления генерирует данные управления, которые включают в себя информацию распределения беспроводных ресурсов, и передает их с помощью устройства В 101 приемопередатчика на устройство мобильной станции А 2. Второй пример обработки распределения ресурсов. Во втором примере будет описан случай, в котором устройство В 2 базовой станции осуществляет связь, используя частотный диапазон 1. Во втором примере будет описан случай, в котором устройство А 2 мобильной станции передает сообщение о возможностях СС мобильной станции (см. фиг. 27), которое указывает, что оно способно обеспечить сценарии S5 и S8, и категорию 8 устройства мобильной станции. Блок В 202 управления выполняет определение, что в частотном диапазоне 1 возможно распределить одну не непрерывную СС 15 МГц восходящей линии связи и одну не непрерывную СС 15 МГц нисходящей линии связи. Блок В 202 управления также на основании SupportedDLCCMIMOList=[2, 2, 4, 4] выполняет определение, что количество потоков MIMO, которые могут быть обеспечены каждой одной не непрерывной СС нисходящей линией связи 15 МГц в частотном диапазоне 1, равно 4. Блок В 202 управления также на основании SupportedULCCMIMOList=[1, 1, 2, 2] выполняет определение, что количество потоков MIMO,которые могут быть обеспечены каждой не непрерывной СС 15 МГц восходящей линии связи в частотном диапазоне 1, равно 2. Блок В 202 управления выводит информацию кандидата распределения, которая является результатом вышеуказанного определения, в блок В 209 вычисления скорости передачи данных. Блок В 209 вычисления скорости передачи данных вычисляет максимальную скорость передачи данных относительно каждой комбинации распределений на основании информации кандидата распределения. В частности,блок В 209 вычисления скорости передачи данных определяет в нисходящей линии связи, что имеются три кандидата 1, 2 и 4 в качестве количества потоков MIMO относительно одной не непрерывной СС 15 МГц нисходящей линии связи СС. Таким образом, блок В 209 вычисления скорости передачи данных определяет, что имеется общее количество из трех комбинаций распределений. В этом случае блок В 209 вычисления скорости передачи данных вычисляет следующие значения в качестве каждой из скоростей DBR посредством информации, показанной на фиг. 21. Блок В 209 вычисления скорости передачи данных определяет, что в восходящей линии связи имеются два кандидата 1 и 2 в качестве количества потоков MIMO относительно одной не непрерывной СС 15 МГц нисходящей линии связи. Таким образом, блок В 209 вычисления скорости передачи данных определяет, что имеется общее количество из двух комбинаций распределений. В этом случае блок В 209 вычисления скорости передачи данных вычисляет следующие значения в качестве каждой из скоростей Блок В 209 вычисления скорости передачи данных выводит максимальные скорости DBRn и UBRn передачи данных в блок В 202 управления для каждой комбинации распределений. Блок В 202 управления определяет комбинации распределений таким же образом, как в первом примере, в качестве распределения беспроводных ресурсов восходящей линии связи и нисходящей линии связи устройства А 2 мобильной станции. В частности, блок управления выбирает DBR3 (220224 кбит/с) для нисходящей линии связи в качестве минимальной скорости передачи из скоростей передачи, которые больше, чем извлеченная максимальная скорость передачи данных нисходящей линии связи устройства А 2 мобильной станции (301504 кбит/с). В этом случае блок В 202 управления, рассматривающий условия беспроводного распростране- 29
МПК / Метки
МПК: H04W 16/28, H04W 72/04
Метки: способ, управления, мобильной, станции, устройство, система, связью, беспроводной, базовой, связи
