Ручной запирающий механизм крепления для тросового инструмента

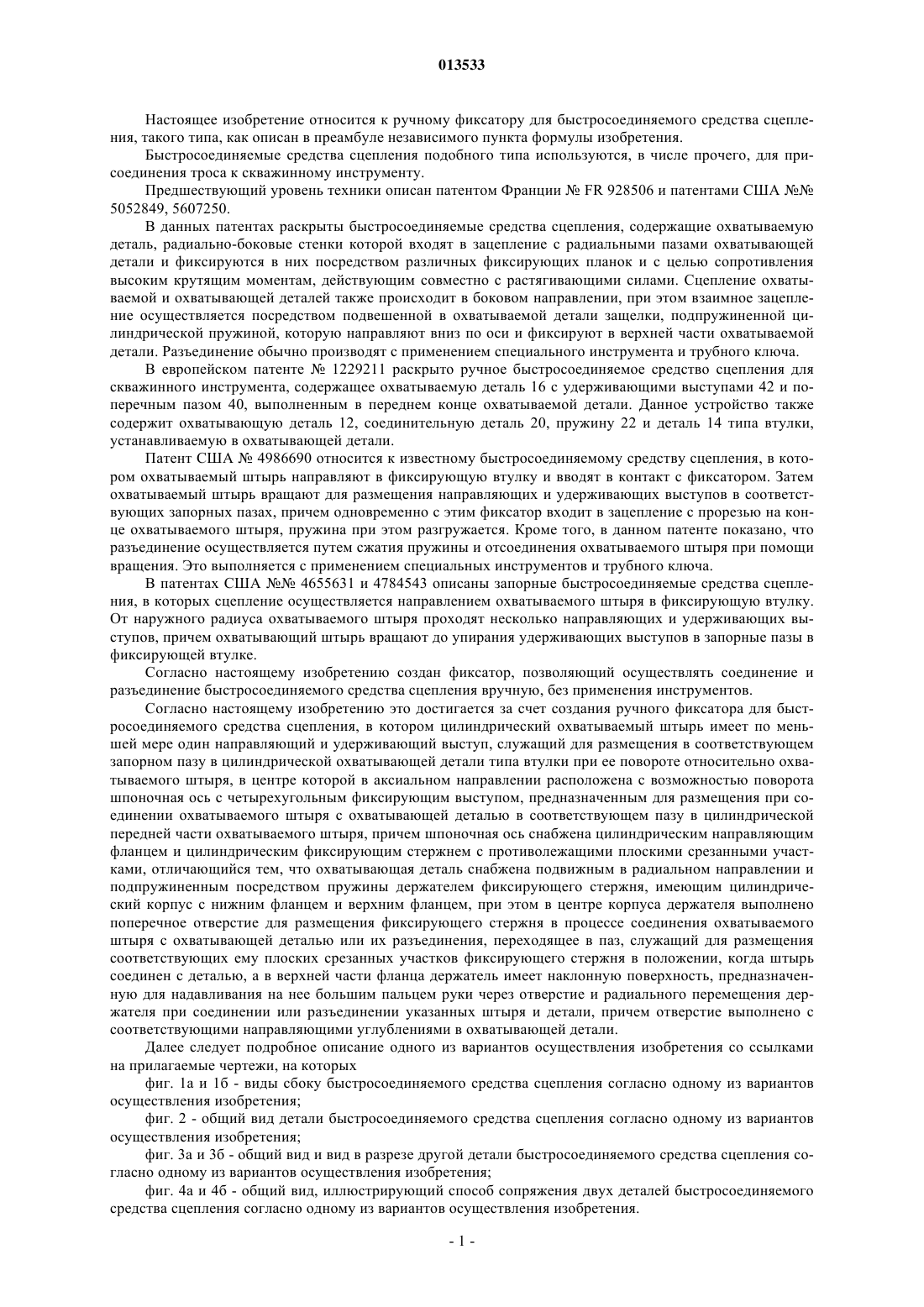

013533 Настоящее изобретение относится к ручному фиксатору для быстросоединяемого средства сцепления, такого типа, как описан в преамбуле независимого пункта формулы изобретения. Быстросоединяемые средства сцепления подобного типа используются, в числе прочего, для присоединения троса к скважинному инструменту. Предшествующий уровень техники описан патентом ФранцииFR 928506 и патентами США 5052849, 5607250. В данных патентах раскрыты быстросоединяемые средства сцепления, содержащие охватываемую деталь, радиально-боковые стенки которой входят в зацепление с радиальными пазами охватывающей детали и фиксируются в них посредством различных фиксирующих планок и с целью сопротивления высоким крутящим моментам, действующим совместно с растягивающими силами. Сцепление охватываемой и охватывающей деталей также происходит в боковом направлении, при этом взаимное зацепление осуществляется посредством подвешенной в охватываемой детали защелки, подпружиненной цилиндрической пружиной, которую направляют вниз по оси и фиксируют в верхней части охватываемой детали. Разъединение обычно производят с применением специального инструмента и трубного ключа. В европейском патенте 1229211 раскрыто ручное быстросоединяемое средство сцепления для скважинного инструмента, содержащее охватываемую деталь 16 с удерживающими выступами 42 и поперечным пазом 40, выполненным в переднем конце охватываемой детали. Данное устройство также содержит охватывающую деталь 12, соединительную деталь 20, пружину 22 и деталь 14 типа втулки,устанавливаемую в охватывающей детали. Патент США 4986690 относится к известному быстросоединяемому средству сцепления, в котором охватываемый штырь направляют в фиксирующую втулку и вводят в контакт с фиксатором. Затем охватываемый штырь вращают для размещения направляющих и удерживающих выступов в соответствующих запорных пазах, причем одновременно с этим фиксатор входит в зацепление с прорезью на конце охватываемого штыря, пружина при этом разгружается. Кроме того, в данном патенте показано, что разъединение осуществляется путем сжатия пружины и отсоединения охватываемого штыря при помощи вращения. Это выполняется с применением специальных инструментов и трубного ключа. В патентах США 4655631 и 4784543 описаны запорные быстросоединяемые средства сцепления, в которых сцепление осуществляется направлением охватываемого штыря в фиксирующую втулку. От наружного радиуса охватываемого штыря проходят несколько направляющих и удерживающих выступов, причем охватывающий штырь вращают до упирания удерживающих выступов в запорные пазы в фиксирующей втулке. Согласно настоящему изобретению создан фиксатор, позволяющий осуществлять соединение и разъединение быстросоединяемого средства сцепления вручную, без применения инструментов. Согласно настоящему изобретению это достигается за счет создания ручного фиксатора для быстросоединяемого средства сцепления, в котором цилиндрический охватываемый штырь имеет по меньшей мере один направляющий и удерживающий выступ, служащий для размещения в соответствующем запорном пазу в цилиндрической охватывающей детали типа втулки при ее повороте относительно охватываемого штыря, в центре которой в аксиальном направлении расположена с возможностью поворота шпоночная ось с четырехугольным фиксирующим выступом, предназначенным для размещения при соединении охватываемого штыря с охватывающей деталью в соответствующем пазу в цилиндрической передней части охватываемого штыря, причем шпоночная ось снабжена цилиндрическим направляющим фланцем и цилиндрическим фиксирующим стержнем с противолежащими плоскими срезанными участками, отличающийся тем, что охватывающая деталь снабжена подвижным в радиальном направлении и подпружиненным посредством пружины держателем фиксирующего стержня, имеющим цилиндрический корпус с нижним фланцем и верхним фланцем, при этом в центре корпуса держателя выполнено поперечное отверстие для размещения фиксирующего стержня в процессе соединения охватываемого штыря с охватывающей деталью или их разъединения, переходящее в паз, служащий для размещения соответствующих ему плоских срезанных участков фиксирующего стержня в положении, когда штырь соединен с деталью, а в верхней части фланца держатель имеет наклонную поверхность, предназначенную для надавливания на нее большим пальцем руки через отверстие и радиального перемещения держателя при соединении или разъединении указанных штыря и детали, причем отверстие выполнено с соответствующими направляющими углублениями в охватывающей детали. Далее следует подробное описание одного из вариантов осуществления изобретения со ссылками на прилагаемые чертежи, на которых фиг. 1 а и 1 б - виды сбоку быстросоединяемого средства сцепления согласно одному из вариантов осуществления изобретения; фиг. 2 - общий вид детали быстросоединяемого средства сцепления согласно одному из вариантов осуществления изобретения; фиг. 3 а и 3 б - общий вид и вид в разрезе другой детали быстросоединяемого средства сцепления согласно одному из вариантов осуществления изобретения; фиг. 4 а и 4 б - общий вид, иллюстрирующий способ сопряжения двух деталей быстросоединяемого средства сцепления согласно одному из вариантов осуществления изобретения.-1 013533 На фиг. 1-4 представлен фиксатор в виде шпоночной оси, являющейся шпоночным болтом 10, входящей в состав быстросоединяемого средства 1 сцепления, а также подробные виды трех главных элементов шпоночной оси 10, фиксирующего стержня 11, фиксирующего выступа 12 и держателя 20 фиксирующего стержня. На фиг. 1 а представлен вид сбоку охватываемого штыря 2 быстросоединяемого средства 1 сцепления, направляемого в охватывающую деталь 6 перед поворотом на 90, причем направляющий и удерживающий выступы 3 еще не упираются в поверхность запорных пазов 7. Фиксирующий выступ 12 перед поворотом установлен в пазу 5 переднего участка 4 охватываемого штыря 2. На фиг. 1 б представлен аналогичный вид сбоку быстросоединяемого средства 1 сцепления после поворота охватываемого штыря внутри охватывающей детали 6, при этом направляющий и удерживающий выступы 3 теперь установлены в запорных пазах 7. Фиксирующий стержень 11 и фиксирующий выступ 12 фиксатора 10 повернуты на 90 таким образом, что фиксирующий стержень 11, содержащий сверху и снизу плоские срезанные участки 11', может скользить в пазах 25 держателя 20, который при вращении прижимают большим пальцем, нагружая нижележащую пружину 27. На фиг. 2 представлен изометрический вид шпоночной оси 10 фиксатора, который перемещается по оси между охватываемым штырем 2 и охватывающей деталью 6 и состоит из фиксирующего стержня 11 с плоскими срезанными участками 11', расположенными друг напротив друга и предназначенными для вставки в держатель 20 фиксирующего стержня, направляющего фланца 13 и четырехугольного фиксирующего выступа 12, причем фиксирующий выступ 12 сопрягается с пазом 5 в цилиндрическом переднем участке 4 охватываемого штыря 2. На фиг. 3 а представлен изометрический вид держателя 20 фиксирующего болта, цилиндрический корпус 21 которого содержит нижний фланец 22 и верхний фланец 23. В центре корпуса 21 выполнено поперечное отверстие 24, соответствующее наружному радиусу фиксирующего стержня 11, и от отверстия 24 проходит паз 25, соответствующий плоским срезанным участкам 11' фиксирующего стержня 11. Верхний фланец 23 содержит наклонную поверхность 26, предназначенную для надавливания большим пальцем через отверстие 9 с соответствующими направляющими углублениями 8 в охватывающей детали при соединении и разъединении. Фиг. 3 б - вид сбоку держателя 20 фиксирующего стержня, на котором показано отверстие 24 и паз 25. На фиг. 4 а представлен изометрический вид охватываемого стержня 2, содержащего направляющий и удерживающий выступы 3 и передний участок 4 с пазами 5 для фиксирующего выступа 12. На фиг. 4 б представлен аналогичный вид охватывающей детали 6, содержащей направляющее углубление 8 и отверстие 9 для держателя фиксирующего болта. ФОРМУЛА ИЗОБРЕТЕНИЯ Ручной фиксатор для быстросоединяемого средства (1) сцепления, в котором цилиндрический охватываемый штырь (2) имеет по меньшей мере один направляющий и удерживающий выступ (3), служащий для размещения в соответствующем запорном пазу (7) в цилиндрической охватывающей детали(6) типа втулки при ее повороте относительно охватываемого штыря, в центре которой в аксиальном направлении расположена с возможностью поворота шпоночная ось (10) с четырехугольным фиксирующим выступом (12), предназначенным для размещения при соединении охватываемого штыря (2) с охватывающей деталью (6) в соответствующем пазу (5) в цилиндрической передней части (4) охватываемого штыря (2), причем шпоночная ось (10) снабжена цилиндрическим направляющим фланцем (13) и цилиндрическим фиксирующим стержнем (11) с противолежащими плоскими срезанными участками (11'), отличающийся тем, что охватывающая деталь (6) снабжена подвижным в радиальном направлении и подпружиненным посредством пружины (27) держателем (20) фиксирующего стержня (11), имеющим цилиндрический корпус (21) с нижним фланцем (22) и верхним фланцем (23), при этом в центре корпуса(21) держателя (20) выполнено поперечное отверстие (24) для размещения фиксирующего стержня (11) в процессе соединения охватываемого штыря (2) с охватывающей деталью (6) или их разъединения, переходящее в паз (25), служащий для размещения соответствующих ему плоских срезанных участков (11') фиксирующего стержня (11) в положении, когда штырь (2) соединен с деталью (6), а в верхней части фланца (23) держатель (20) имеет наклонную поверхность (26), предназначенную для надавливания на нее большим пальцем руки через отверстие (9) и радиального перемещения держателя (20) при соединении или разъединении указанных штыря (2) и детали (6), причем отверстие (9) выполнено с соответствующими направляющими углублениями (8) в охватывающей детали (6).
