Замок

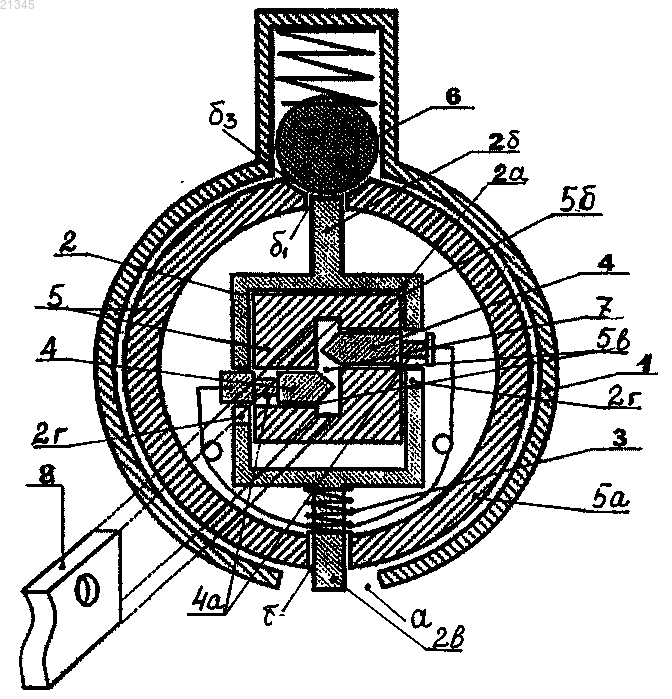

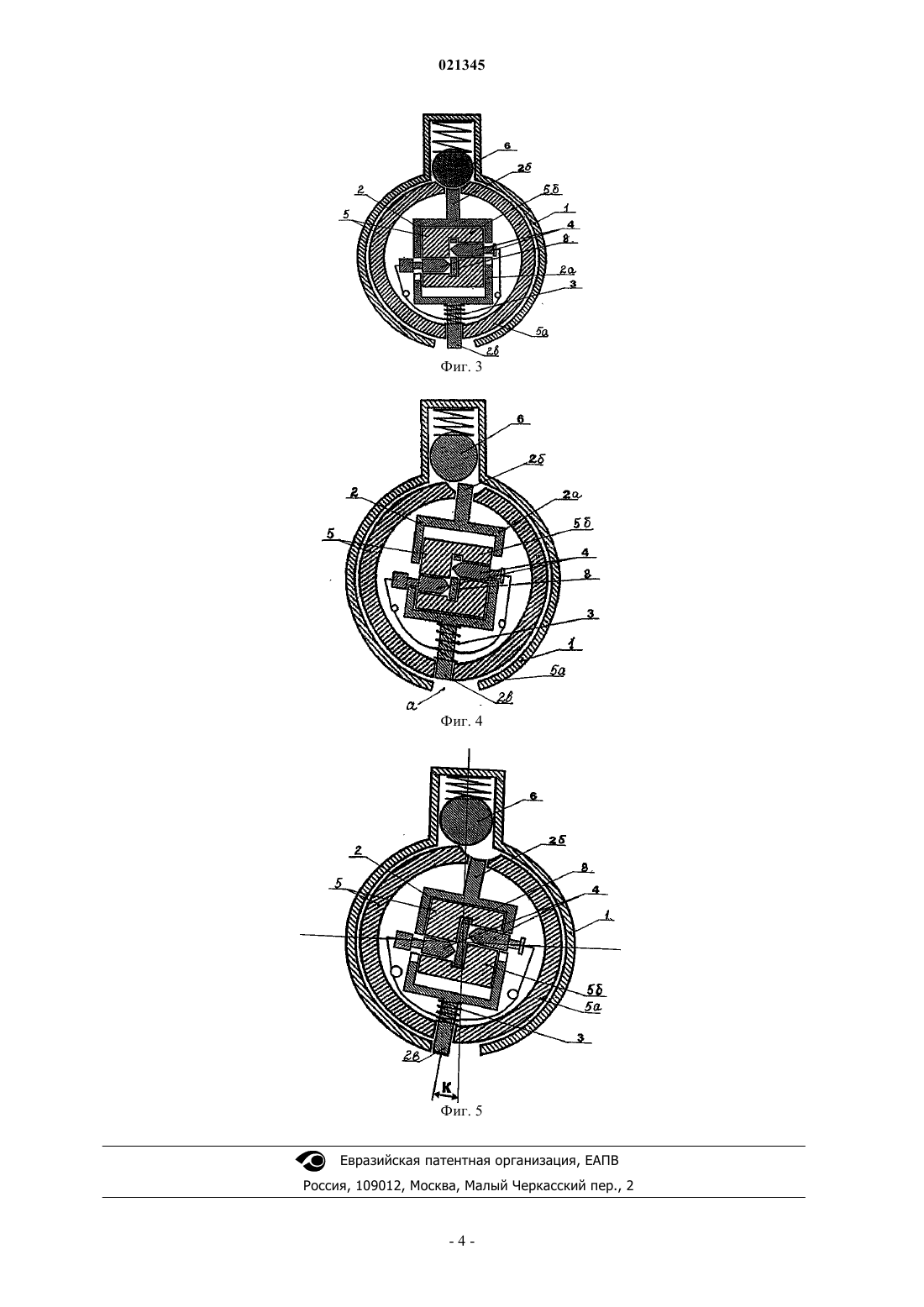

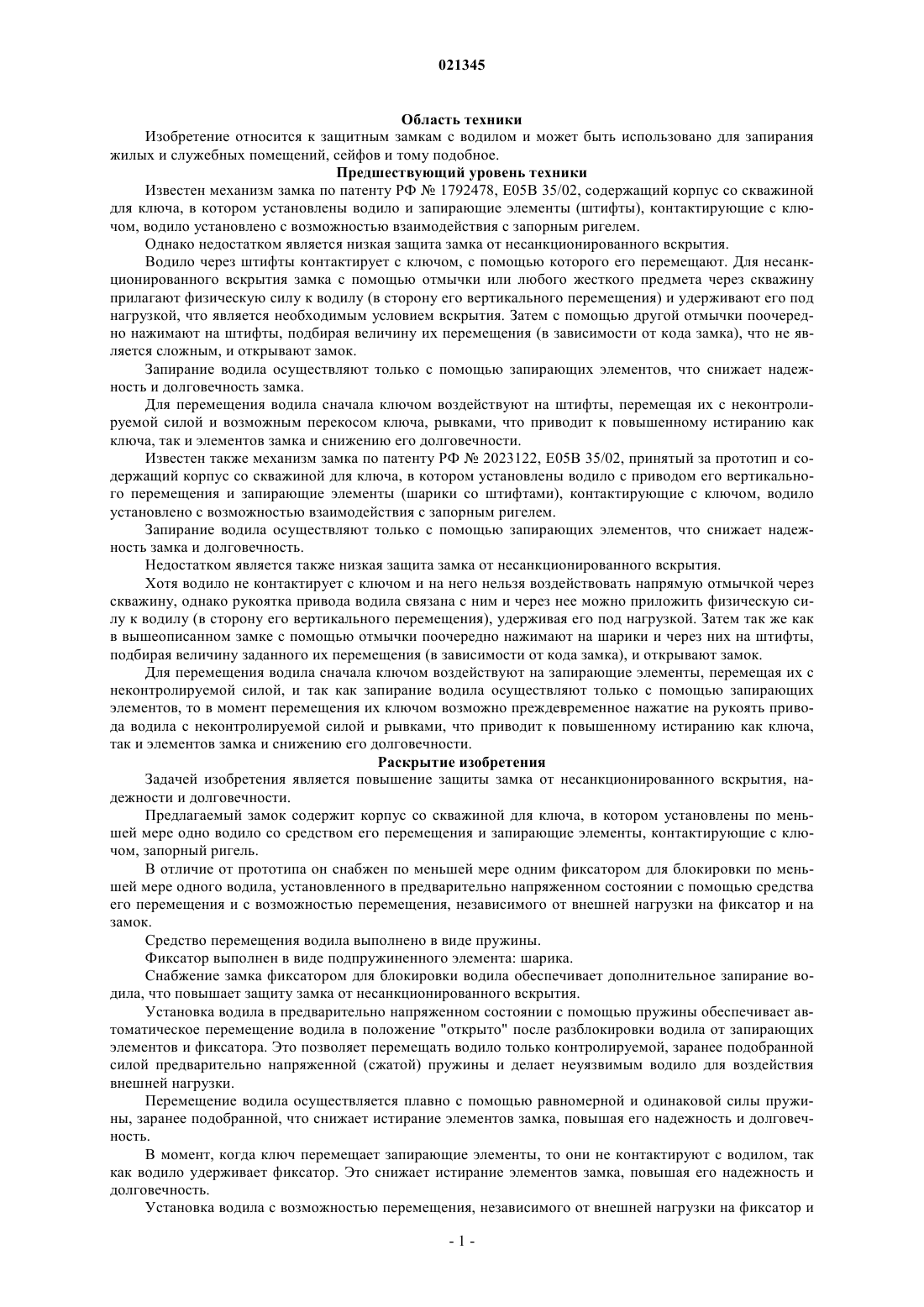

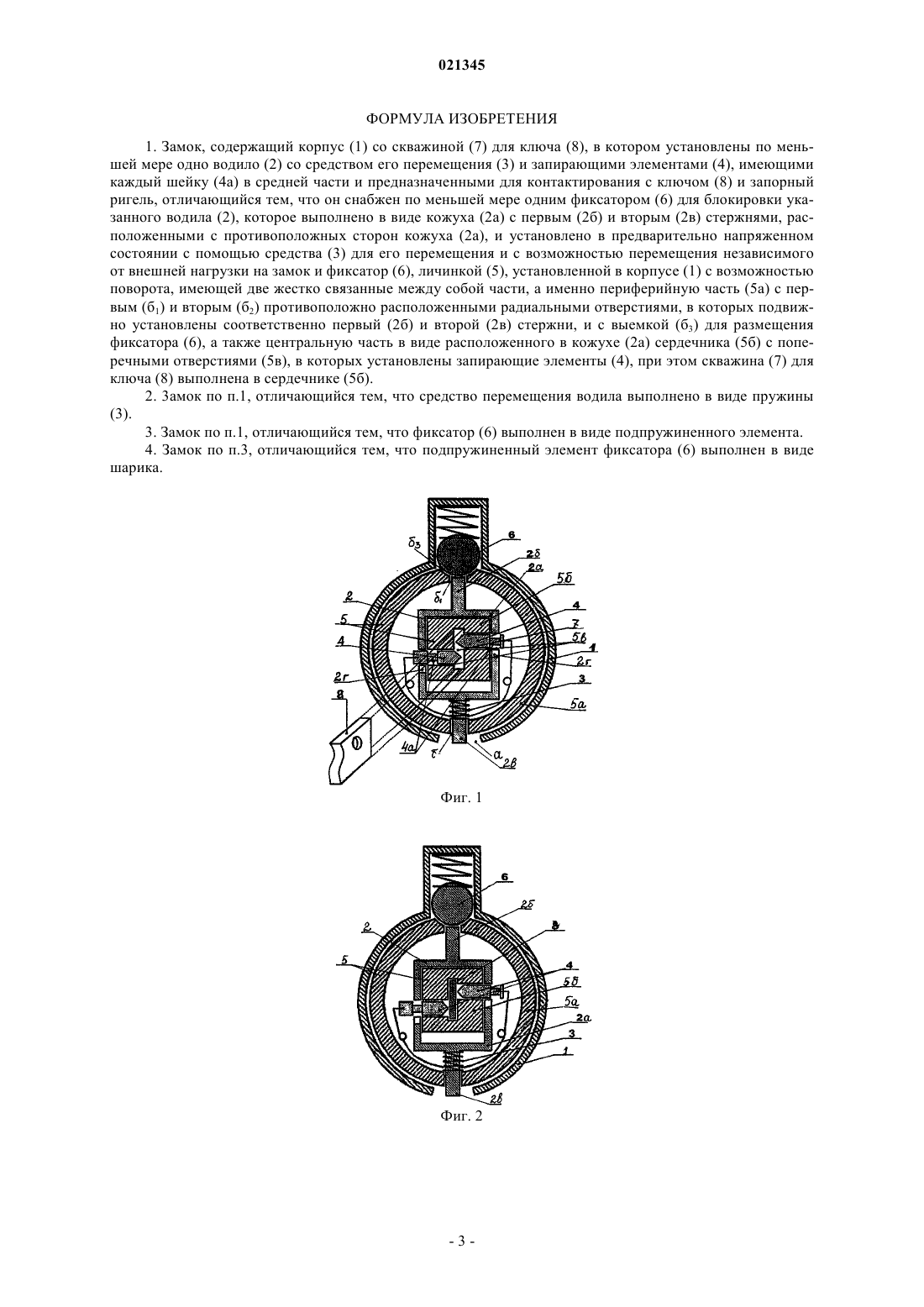

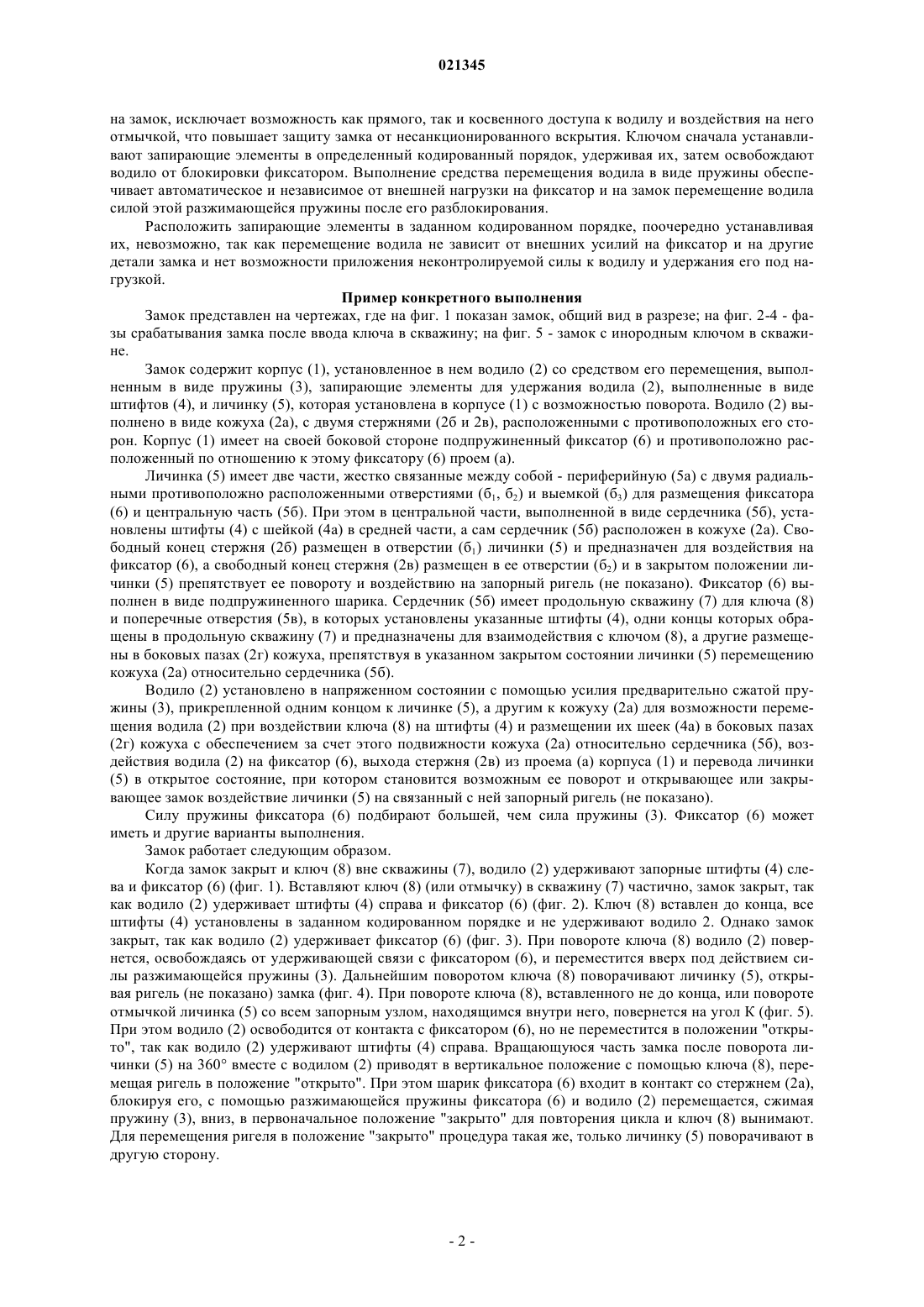

Изобретение относится к защитным замкам с водилом и может быть использовано для запирания жилых и служебных помещений, сейфов и т.п. Изобретение направлено на повышение защиты замка от несанкционированного вскрытия, надежности и долговечности. Указанный технический результат достигается тем, что замок содержит корпус (1) со скважиной (7) для ключа (8), в котором установлены по меньшей мере одно водило (2) со средством его перемещения (3) и запирающими элементами (4), имеющими каждый шейку (4 а) в средней части и предназначенными для контактирования с ключом (8), и запорный ригель. Замок снабжен по меньшей мере одним фиксатором (6) для блокировки указанного водила (2), которое выполнено в виде кожуха (2 а) с первым (2 б) и вторым (2 в) стержнями, расположенными с противоположных сторон кожуха(2 а), и установлено в предварительно напряженном состоянии с помощью средства (3) для его перемещения и с возможностью перемещения, не зависимого от внешней нагрузки на замок и фиксатор (6), личинкой (5), установленной в корпусе (1) с возможностью поворота, имеющей две жестко связанные между собой части, а именно периферийную часть (5 а) с первым (б 1) и вторым (б 2) противоположно расположенными радиальными отверстиями, в которых подвижно установлены соответственно первый (2 б) и второй (2 в) стержни, и с выемкой (б 3) для размещения фиксатора (6), а также центральную часть в виде расположенного в кожухе (2 а) сердечника (5 б) с поперечными отверстиями (5 в), в которых установлены запирающие элементы (4), при этом скважина (7) для ключа (8) выполнена в сердечнике (5 б). Средство перемещения водила выполнено в виде пружины. Фиксатор выполнен в виде подпружиненного элемента или шайбы с упором. Подпружиненный элемент фиксатора выполнен в виде шарика.(71)(72)(73) Заявитель, изобретатель и патентовладелец: РУССУ АНДРЕЙ ВЛАДИМИРОВИЧ; СОКОЛОВ ИВАН ЮРЬЕВИЧ (RU) Область техники Изобретение относится к защитным замкам с водилом и может быть использовано для запирания жилых и служебных помещений, сейфов и тому подобное. Предшествующий уровень техники Известен механизм замка по патенту РФ 1792478, Е 05 В 35/02, содержащий корпус со скважиной для ключа, в котором установлены водило и запирающие элементы (штифты), контактирующие с ключом, водило установлено с возможностью взаимодействия с запорным ригелем. Однако недостатком является низкая защита замка от несанкционированного вскрытия. Водило через штифты контактирует с ключом, с помощью которого его перемещают. Для несанкционированного вскрытия замка с помощью отмычки или любого жесткого предмета через скважину прилагают физическую силу к водилу (в сторону его вертикального перемещения) и удерживают его под нагрузкой, что является необходимым условием вскрытия. Затем с помощью другой отмычки поочередно нажимают на штифты, подбирая величину их перемещения (в зависимости от кода замка), что не является сложным, и открывают замок. Запирание водила осуществляют только с помощью запирающих элементов, что снижает надежность и долговечность замка. Для перемещения водила сначала ключом воздействуют на штифты, перемещая их с неконтролируемой силой и возможным перекосом ключа, рывками, что приводит к повышенному истиранию как ключа, так и элементов замка и снижению его долговечности. Известен также механизм замка по патенту РФ 2023122, Е 05 В 35/02, принятый за прототип и содержащий корпус со скважиной для ключа, в котором установлены водило с приводом его вертикального перемещения и запирающие элементы (шарики со штифтами), контактирующие с ключом, водило установлено с возможностью взаимодействия с запорным ригелем. Запирание водила осуществляют только с помощью запирающих элементов, что снижает надежность замка и долговечность. Недостатком является также низкая защита замка от несанкционированного вскрытия. Хотя водило не контактирует с ключом и на него нельзя воздействовать напрямую отмычкой через скважину, однако рукоятка привода водила связана с ним и через нее можно приложить физическую силу к водилу (в сторону его вертикального перемещения), удерживая его под нагрузкой. Затем так же как в вышеописанном замке с помощью отмычки поочередно нажимают на шарики и через них на штифты,подбирая величину заданного их перемещения (в зависимости от кода замка), и открывают замок. Для перемещения водила сначала ключом воздействуют на запирающие элементы, перемещая их с неконтролируемой силой, и так как запирание водила осуществляют только с помощью запирающих элементов, то в момент перемещения их ключом возможно преждевременное нажатие на рукоять привода водила с неконтролируемой силой и рывками, что приводит к повышенному истиранию как ключа,так и элементов замка и снижению его долговечности. Раскрытие изобретения Задачей изобретения является повышение защиты замка от несанкционированного вскрытия, надежности и долговечности. Предлагаемый замок содержит корпус со скважиной для ключа, в котором установлены по меньшей мере одно водило со средством его перемещения и запирающие элементы, контактирующие с ключом, запорный ригель. В отличие от прототипа он снабжен по меньшей мере одним фиксатором для блокировки по меньшей мере одного водила, установленного в предварительно напряженном состоянии с помощью средства его перемещения и с возможностью перемещения, независимого от внешней нагрузки на фиксатор и на замок. Средство перемещения водила выполнено в виде пружины. Фиксатор выполнен в виде подпружиненного элемента: шарика. Снабжение замка фиксатором для блокировки водила обеспечивает дополнительное запирание водила, что повышает защиту замка от несанкционированного вскрытия. Установка водила в предварительно напряженном состоянии с помощью пружины обеспечивает автоматическое перемещение водила в положение "открыто" после разблокировки водила от запирающих элементов и фиксатора. Это позволяет перемещать водило только контролируемой, заранее подобранной силой предварительно напряженной (сжатой) пружины и делает неуязвимым водило для воздействия внешней нагрузки. Перемещение водила осуществляется плавно с помощью равномерной и одинаковой силы пружины, заранее подобранной, что снижает истирание элементов замка, повышая его надежность и долговечность. В момент, когда ключ перемещает запирающие элементы, то они не контактируют с водилом, так как водило удерживает фиксатор. Это снижает истирание элементов замка, повышая его надежность и долговечность. Установка водила с возможностью перемещения, независимого от внешней нагрузки на фиксатор и на замок, исключает возможность как прямого, так и косвенного доступа к водилу и воздействия на него отмычкой, что повышает защиту замка от несанкционированного вскрытия. Ключом сначала устанавливают запирающие элементы в определенный кодированный порядок, удерживая их, затем освобождают водило от блокировки фиксатором. Выполнение средства перемещения водила в виде пружины обеспечивает автоматическое и независимое от внешней нагрузки на фиксатор и на замок перемещение водила силой этой разжимающейся пружины после его разблокирования. Расположить запирающие элементы в заданном кодированном порядке, поочередно устанавливая их, невозможно, так как перемещение водила не зависит от внешних усилий на фиксатор и на другие детали замка и нет возможности приложения неконтролируемой силы к водилу и удержания его под нагрузкой. Пример конкретного выполнения Замок представлен на чертежах, где на фиг. 1 показан замок, общий вид в разрезе; на фиг. 2-4 - фазы срабатывания замка после ввода ключа в скважину; на фиг. 5 - замок с инородным ключом в скважине. Замок содержит корпус (1), установленное в нем водило (2) со средством его перемещения, выполненным в виде пружины (3), запирающие элементы для удержания водила (2), выполненные в виде штифтов (4), и личинку (5), которая установлена в корпусе (1) с возможностью поворота. Водило (2) выполнено в виде кожуха (2 а), с двумя стержнями (2 б и 2 в), расположенными с противоположных его сторон. Корпус (1) имеет на своей боковой стороне подпружиненный фиксатор (6) и противоположно расположенный по отношению к этому фиксатору (6) проем (а). Личинка (5) имеет две части, жестко связанные между собой - периферийную (5 а) с двумя радиальными противоположно расположенными отверстиями (б 1, б 2) и выемкой (б 3) для размещения фиксатора(6) и центральную часть (5 б). При этом в центральной части, выполненной в виде сердечника (5 б), установлены штифты (4) с шейкой (4 а) в средней части, а сам сердечник (5 б) расположен в кожухе (2 а). Свободный конец стержня (2 б) размещен в отверстии (б 1) личинки (5) и предназначен для воздействия на фиксатор (6), а свободный конец стержня (2 в) размещен в ее отверстии (б 2) и в закрытом положении личинки (5) препятствует ее повороту и воздействию на запорный ригель (не показано). Фиксатор (6) выполнен в виде подпружиненного шарика. Сердечник (5 б) имеет продольную скважину (7) для ключа (8) и поперечные отверстия (5 в), в которых установлены указанные штифты (4), одни концы которых обращены в продольную скважину (7) и предназначены для взаимодействия с ключом (8), а другие размещены в боковых пазах (2 г) кожуха, препятствуя в указанном закрытом состоянии личинки (5) перемещению кожуха (2 а) относительно сердечника (5 б). Водило (2) установлено в напряженном состоянии с помощью усилия предварительно сжатой пружины (3), прикрепленной одним концом к личинке (5), а другим к кожуху (2 а) для возможности перемещения водила (2) при воздействии ключа (8) на штифты (4) и размещении их шеек (4 а) в боковых пазах(2 г) кожуха с обеспечением за счет этого подвижности кожуха (2 а) относительно сердечника (5 б), воздействия водила (2) на фиксатор (6), выхода стержня (2 в) из проема (а) корпуса (1) и перевода личинки(5) в открытое состояние, при котором становится возможным ее поворот и открывающее или закрывающее замок воздействие личинки (5) на связанный с ней запорный ригель (не показано). Силу пружины фиксатора (6) подбирают большей, чем сила пружины (3). Фиксатор (6) может иметь и другие варианты выполнения. Замок работает следующим образом. Когда замок закрыт и ключ (8) вне скважины (7), водило (2) удерживают запорные штифты (4) слева и фиксатор (6) (фиг. 1). Вставляют ключ (8) (или отмычку) в скважину (7) частично, замок закрыт, так как водило (2) удерживает штифты (4) справа и фиксатор (6) (фиг. 2). Ключ (8) вставлен до конца, все штифты (4) установлены в заданном кодированном порядке и не удерживают водило 2. Однако замок закрыт, так как водило (2) удерживает фиксатор (6) (фиг. 3). При повороте ключа (8) водило (2) повернется, освобождаясь от удерживающей связи с фиксатором (6), и переместится вверх под действием силы разжимающейся пружины (3). Дальнейшим поворотом ключа (8) поворачивают личинку (5), открывая ригель (не показано) замка (фиг. 4). При повороте ключа (8), вставленного не до конца, или повороте отмычкой личинка (5) со всем запорным узлом, находящимся внутри него, повернется на угол К (фиг. 5). При этом водило (2) освободится от контакта с фиксатором (6), но не переместится в положении "открыто", так как водило (2) удерживают штифты (4) справа. Вращающуюся часть замка после поворота личинки (5) на 360 вместе с водилом (2) приводят в вертикальное положение с помощью ключа (8), перемещая ригель в положение "открыто". При этом шарик фиксатора (6) входит в контакт со стержнем (2 а),блокируя его, с помощью разжимающейся пружины фиксатора (6) и водило (2) перемещается, сжимая пружину (3), вниз, в первоначальное положение "закрыто" для повторения цикла и ключ (8) вынимают. Для перемещения ригеля в положение "закрыто" процедура такая же, только личинку (5) поворачивают в другую сторону. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Замок, содержащий корпус (1) со скважиной (7) для ключа (8), в котором установлены по меньшей мере одно водило (2) со средством его перемещения (3) и запирающими элементами (4), имеющими каждый шейку (4 а) в средней части и предназначенными для контактирования с ключом (8) и запорный ригель, отличающийся тем, что он снабжен по меньшей мере одним фиксатором (6) для блокировки указанного водила (2), которое выполнено в виде кожуха (2 а) с первым (2 б) и вторым (2 в) стержнями, расположенными с противоположных сторон кожуха (2 а), и установлено в предварительно напряженном состоянии с помощью средства (3) для его перемещения и с возможностью перемещения независимого от внешней нагрузки на замок и фиксатор (6), личинкой (5), установленной в корпусе (1) с возможностью поворота, имеющей две жестко связанные между собой части, а именно периферийную часть (5 а) с первым (б 1) и вторым (б 2) противоположно расположенными радиальными отверстиями, в которых подвижно установлены соответственно первый (2 б) и второй (2 в) стержни, и с выемкой (б 3) для размещения фиксатора (6), а также центральную часть в виде расположенного в кожухе (2 а) сердечника (5 б) с поперечными отверстиями (5 в), в которых установлены запирающие элементы (4), при этом скважина (7) для ключа (8) выполнена в сердечнике (5 б). 2. 3 амок по п.1, отличающийся тем, что средство перемещения водила выполнено в виде пружины(3). 3. Замок по п.1, отличающийся тем, что фиксатор (6) выполнен в виде подпружиненного элемента. 4. Замок по п.3, отличающийся тем, что подпружиненный элемент фиксатора (6) выполнен в виде шарика.
