Колпак для ленточной агломерационной машины, оборудованной непрерывным ленточным агломерационным конвейером

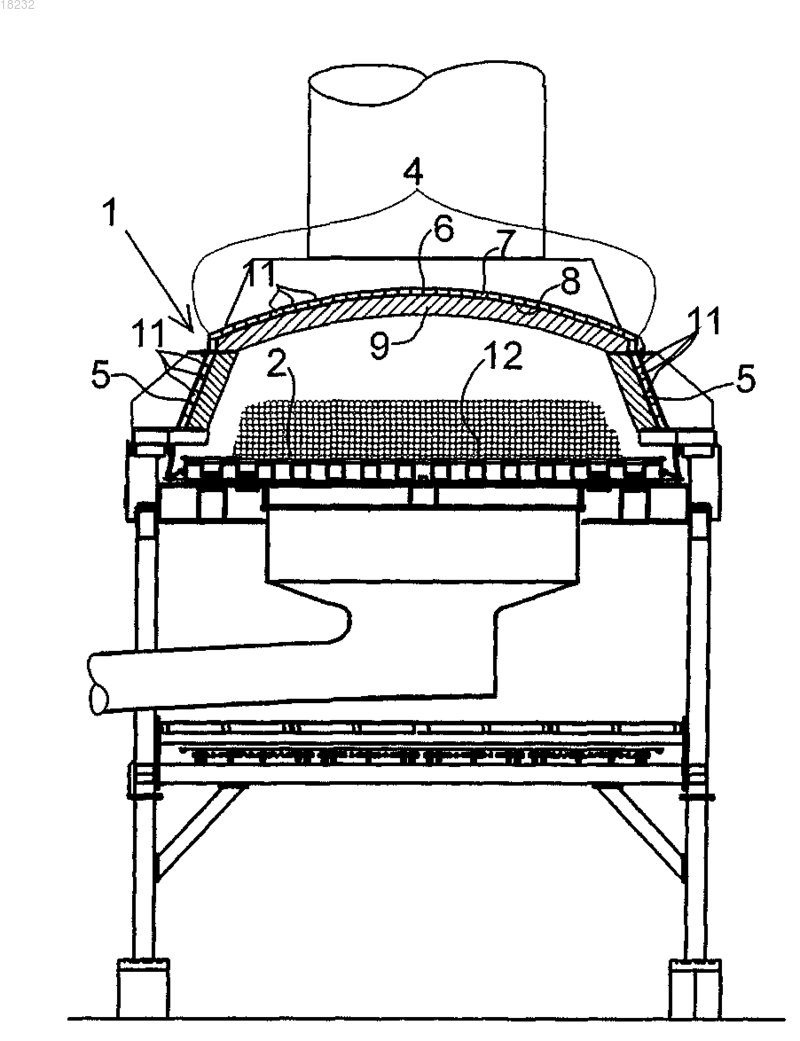

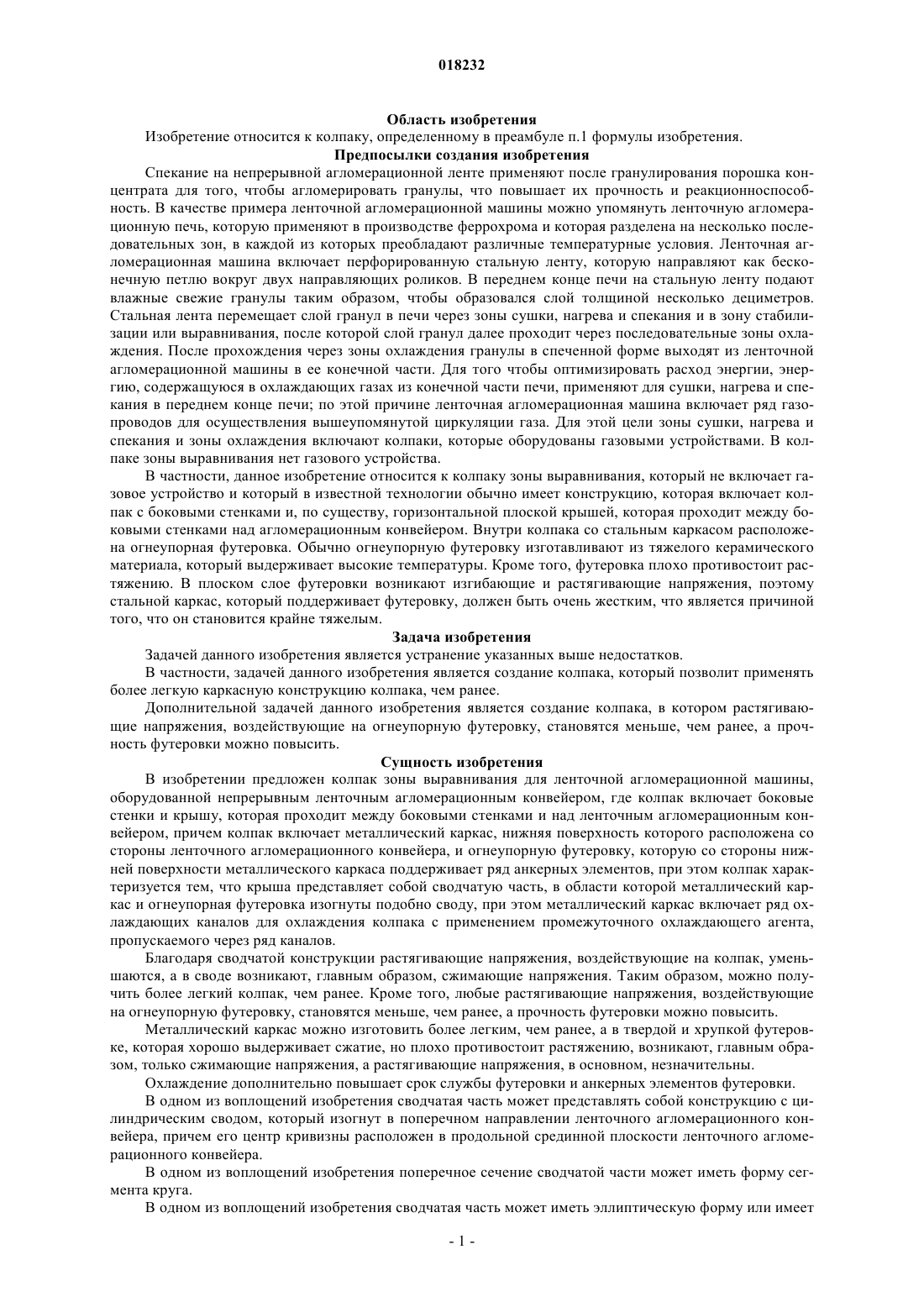

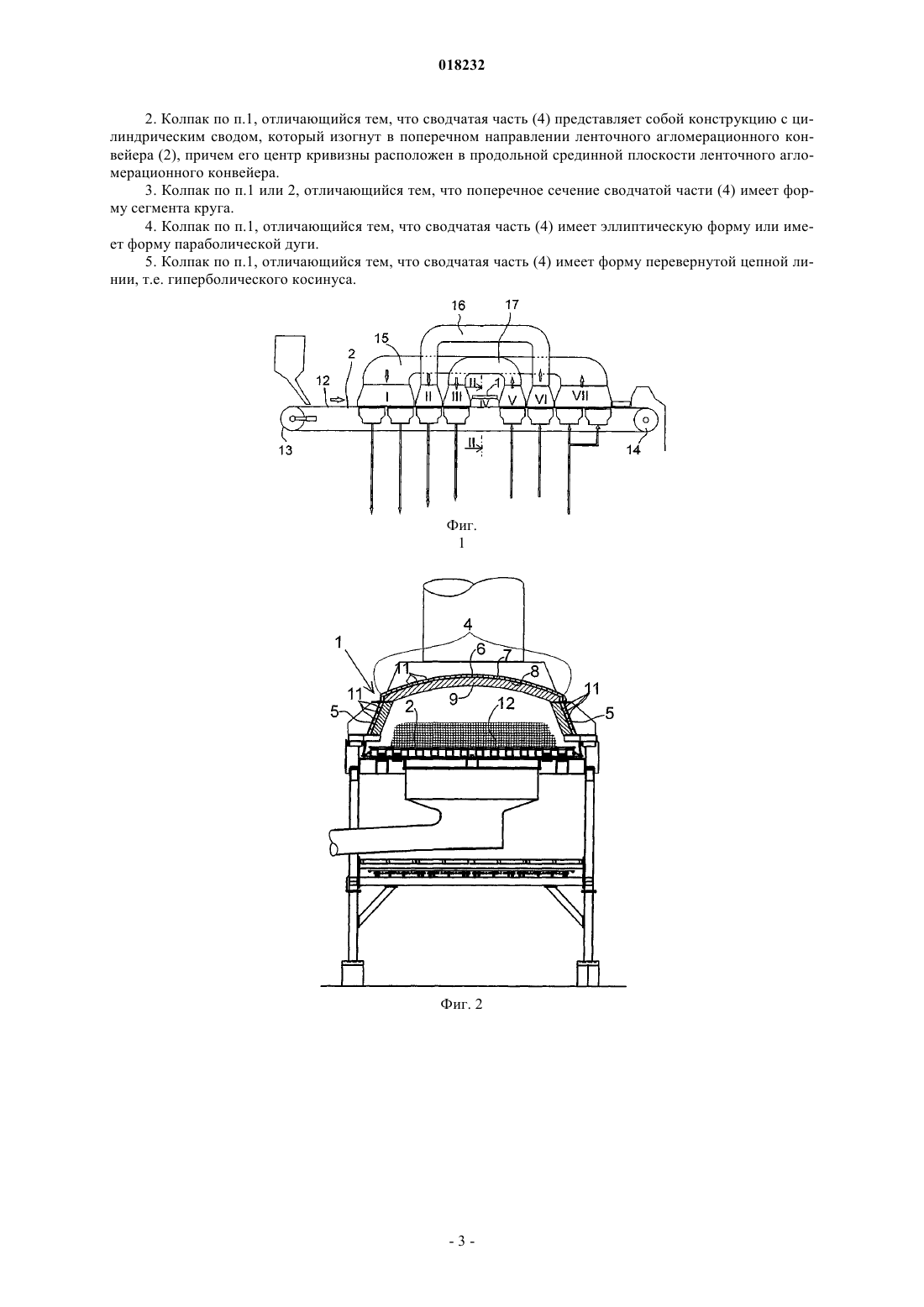

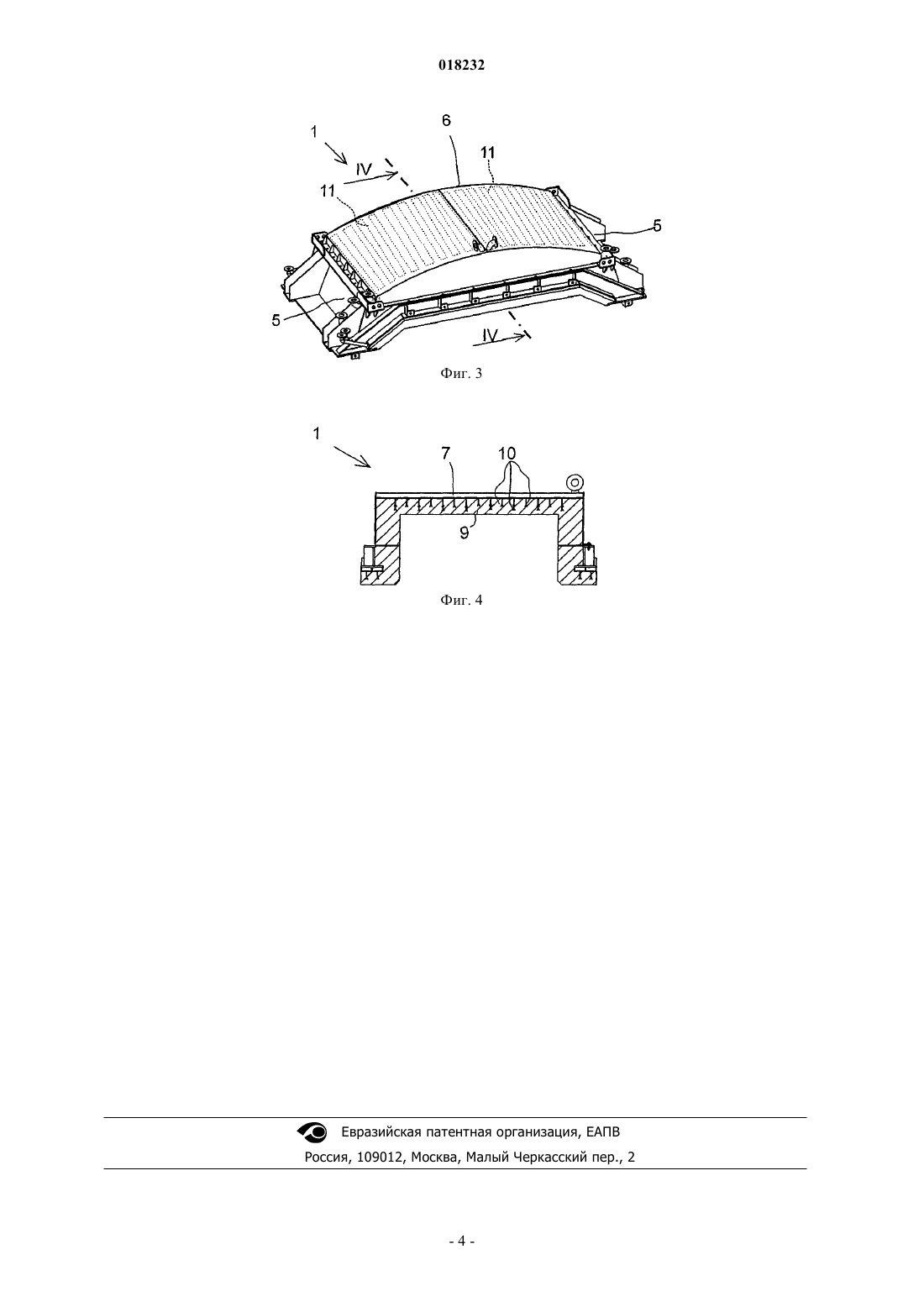

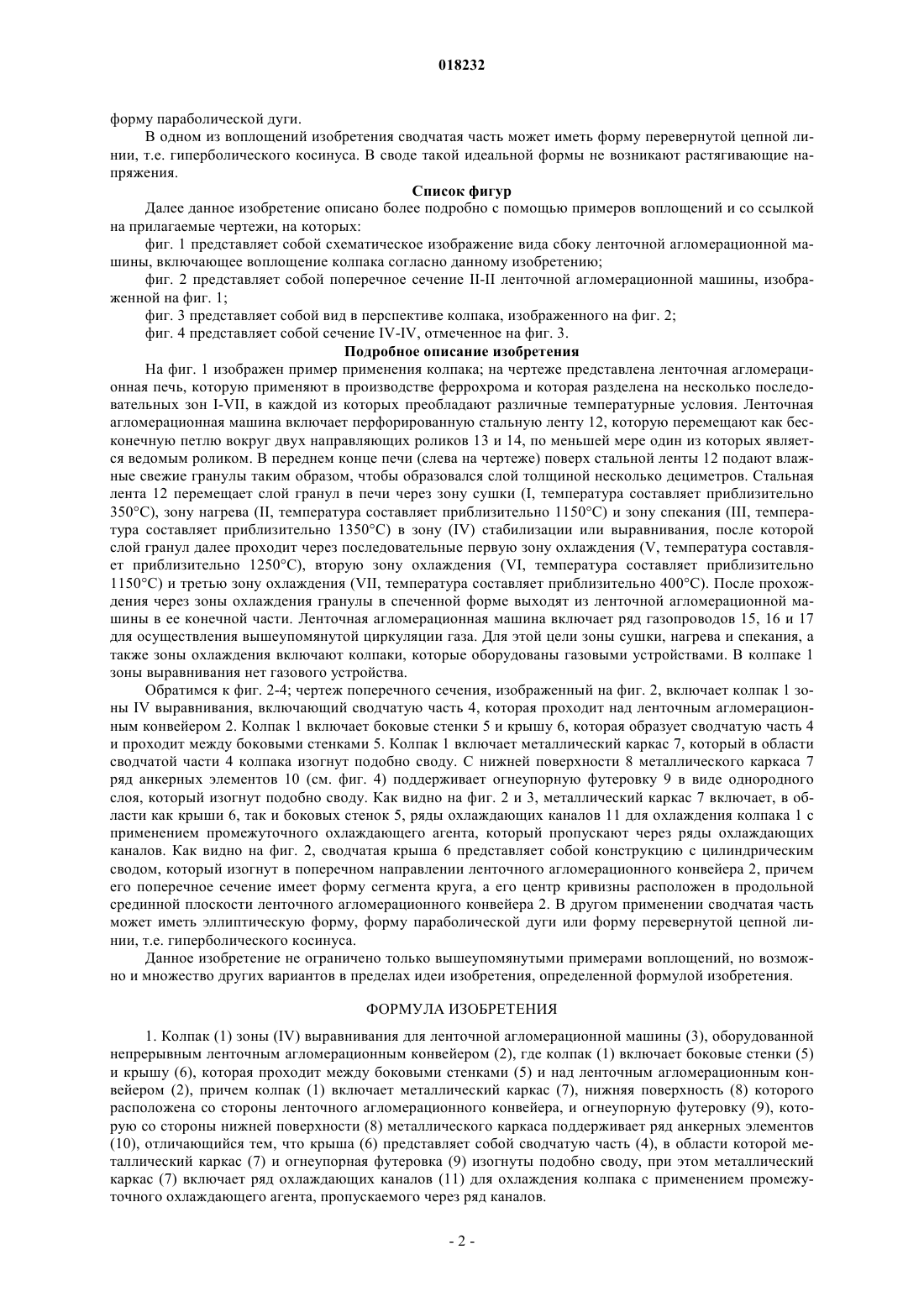

КОЛПАК ДЛЯ ЛЕНТОЧНОЙ АГЛОМЕРАЦИОННОЙ МАШИНЫ, ОБОРУДОВАННОЙ НЕПРЕРЫВНЫМ ЛЕНТОЧНЫМ АГЛОМЕРАЦИОННЫМ КОНВЕЙЕРОМ Колпак (1) зоны (IV) выравнивания для ленточной агломерационной машины (3), оборудованной непрерывным ленточным агломерационным конвейером (2), где колпак (1) включает боковые стенки (5) и крышу (6), которая проходит между боковыми стенками (5) и над ленточным агломерационным конвейером (2), причем колпак (1) включает металлический каркас (7), нижняя поверхность (8) которого расположена со стороны ленточного агломерационного конвейера, и огнеупорную футеровку (9), которую со стороны нижней поверхности (8) металлического каркаса поддерживает ряд анкерных элементов (10), отличающийся тем, что крыша (6) представляет собой сводчатую часть (4), в области которой металлический каркас (7) и огнеупорная футеровка(9) изогнуты подобно своду, при этом металлический каркас (7) включает ряд охлаждающих каналов (11) для охлаждения колпака с применением промежуточного охлаждающего агента,пропускаемого через ряд каналов. Область изобретения Изобретение относится к колпаку, определенному в преамбуле п.1 формулы изобретения. Предпосылки создания изобретения Спекание на непрерывной агломерационной ленте применяют после гранулирования порошка концентрата для того, чтобы агломерировать гранулы, что повышает их прочность и реакционноспособность. В качестве примера ленточной агломерационной машины можно упомянуть ленточную агломерационную печь, которую применяют в производстве феррохрома и которая разделена на несколько последовательных зон, в каждой из которых преобладают различные температурные условия. Ленточная агломерационная машина включает перфорированную стальную ленту, которую направляют как бесконечную петлю вокруг двух направляющих роликов. В переднем конце печи на стальную ленту подают влажные свежие гранулы таким образом, чтобы образовался слой толщиной несколько дециметров. Стальная лента перемещает слой гранул в печи через зоны сушки, нагрева и спекания и в зону стабилизации или выравнивания, после которой слой гранул далее проходит через последовательные зоны охлаждения. После прохождения через зоны охлаждения гранулы в спеченной форме выходят из ленточной агломерационной машины в ее конечной части. Для того чтобы оптимизировать расход энергии, энергию, содержащуюся в охлаждающих газах из конечной части печи, применяют для сушки, нагрева и спекания в переднем конце печи; по этой причине ленточная агломерационная машина включает ряд газопроводов для осуществления вышеупомянутой циркуляции газа. Для этой цели зоны сушки, нагрева и спекания и зоны охлаждения включают колпаки, которые оборудованы газовыми устройствами. В колпаке зоны выравнивания нет газового устройства. В частности, данное изобретение относится к колпаку зоны выравнивания, который не включает газовое устройство и который в известной технологии обычно имеет конструкцию, которая включает колпак с боковыми стенками и, по существу, горизонтальной плоской крышей, которая проходит между боковыми стенками над агломерационным конвейером. Внутри колпака со стальным каркасом расположена огнеупорная футеровка. Обычно огнеупорную футеровку изготавливают из тяжелого керамического материала, который выдерживает высокие температуры. Кроме того, футеровка плохо противостоит растяжению. В плоском слое футеровки возникают изгибающие и растягивающие напряжения, поэтому стальной каркас, который поддерживает футеровку, должен быть очень жестким, что является причиной того, что он становится крайне тяжелым. Задача изобретения Задачей данного изобретения является устранение указанных выше недостатков. В частности, задачей данного изобретения является создание колпака, который позволит применять более легкую каркасную конструкцию колпака, чем ранее. Дополнительной задачей данного изобретения является создание колпака, в котором растягивающие напряжения, воздействующие на огнеупорную футеровку, становятся меньше, чем ранее, а прочность футеровки можно повысить. Сущность изобретения В изобретении предложен колпак зоны выравнивания для ленточной агломерационной машины,оборудованной непрерывным ленточным агломерационным конвейером, где колпак включает боковые стенки и крышу, которая проходит между боковыми стенками и над ленточным агломерационным конвейером, причем колпак включает металлический каркас, нижняя поверхность которого расположена со стороны ленточного агломерационного конвейера, и огнеупорную футеровку, которую со стороны нижней поверхности металлического каркаса поддерживает ряд анкерных элементов, при этом колпак характеризуется тем, что крыша представляет собой сводчатую часть, в области которой металлический каркас и огнеупорная футеровка изогнуты подобно своду, при этом металлический каркас включает ряд охлаждающих каналов для охлаждения колпака с применением промежуточного охлаждающего агента,пропускаемого через ряд каналов. Благодаря сводчатой конструкции растягивающие напряжения, воздействующие на колпак, уменьшаются, а в своде возникают, главным образом, сжимающие напряжения. Таким образом, можно получить более легкий колпак, чем ранее. Кроме того, любые растягивающие напряжения, воздействующие на огнеупорную футеровку, становятся меньше, чем ранее, а прочность футеровки можноповысить. Металлический каркас можно изготовить более легким, чем ранее, а в твердой и хрупкой футеровке, которая хорошо выдерживает сжатие, но плохо противостоит растяжению, возникают, главным образом, только сжимающие напряжения, а растягивающие напряжения, в основном, незначительны. Охлаждение дополнительно повышает срок службы футеровки и анкерных элементов футеровки. В одном из воплощений изобретения сводчатая часть может представлять собой конструкцию с цилиндрическим сводом, который изогнут в поперечном направлении ленточного агломерационного конвейера, причем его центр кривизны расположен в продольной срединной плоскости ленточного агломерационного конвейера. В одном из воплощений изобретения поперечное сечение сводчатой части может иметь форму сегмента круга. В одном из воплощений изобретения сводчатая часть может иметь эллиптическую форму или имеет форму параболической дуги. В одном из воплощений изобретения сводчатая часть может иметь форму перевернутой цепной линии, т.е. гиперболического косинуса. В своде такой идеальной формы не возникают растягивающие напряжения. Список фигур Далее данное изобретение описано более подробно с помощью примеров воплощений и со ссылкой на прилагаемые чертежи, на которых: фиг. 1 представляет собой схематическое изображение вида сбоку ленточной агломерационной машины, включающее воплощение колпака согласно данному изобретению; фиг. 2 представляет собой поперечное сечение II-II ленточной агломерационной машины, изображенной на фиг. 1; фиг. 3 представляет собой вид в перспективе колпака, изображенного на фиг. 2; фиг. 4 представляет собой сечение IV-IV, отмеченное на фиг. 3. Подробное описание изобретения На фиг. 1 изображен пример применения колпака; на чертеже представлена ленточная агломерационная печь, которую применяют в производстве феррохрома и которая разделена на несколько последовательных зон I-VII, в каждой из которых преобладают различные температурные условия. Ленточная агломерационная машина включает перфорированную стальную ленту 12, которую перемещают как бесконечную петлю вокруг двух направляющих роликов 13 и 14, по меньшей мере один из которых является ведомым роликом. В переднем конце печи (слева на чертеже) поверх стальной ленты 12 подают влажные свежие гранулы таким образом, чтобы образовался слой толщиной несколько дециметров. Стальная лента 12 перемещает слой гранул в печи через зону сушки (I, температура составляет приблизительно 350C), зону нагрева (II, температура составляет приблизительно 1150C) и зону спекания (III, температура составляет приблизительно 1350C) в зону (IV) стабилизации или выравнивания, после которой слой гранул далее проходит через последовательные первую зону охлаждения (V, температура составляет приблизительно 1250C), вторую зону охлаждения (VI, температура составляет приблизительно 1150C) и третью зону охлаждения (VII, температура составляет приблизительно 400C). После прохождения через зоны охлаждения гранулы в спеченной форме выходят из ленточной агломерационной машины в ее конечной части. Ленточная агломерационная машина включает ряд газопроводов 15, 16 и 17 для осуществления вышеупомянутой циркуляции газа. Для этой цели зоны сушки, нагрева и спекания, а также зоны охлаждения включают колпаки, которые оборудованы газовыми устройствами. В колпаке 1 зоны выравнивания нет газового устройства. Обратимся к фиг. 2-4; чертеж поперечного сечения, изображенный на фиг. 2, включает колпак 1 зоны IV выравнивания, включающий сводчатую часть 4, которая проходит над ленточным агломерационным конвейером 2. Колпак 1 включает боковые стенки 5 и крышу 6, которая образует сводчатую часть 4 и проходит между боковыми стенками 5. Колпак 1 включает металлический каркас 7, который в области сводчатой части 4 колпака изогнут подобно своду. С нижней поверхности 8 металлического каркаса 7 ряд анкерных элементов 10 (см. фиг. 4) поддерживает огнеупорную футеровку 9 в виде однородного слоя, который изогнут подобно своду. Как видно на фиг. 2 и 3, металлический каркас 7 включает, в области как крыши 6, так и боковых стенок 5, ряды охлаждающих каналов 11 для охлаждения колпака 1 с применением промежуточного охлаждающего агента, который пропускают через ряды охлаждающих каналов. Как видно на фиг. 2, сводчатая крыша 6 представляет собой конструкцию с цилиндрическим сводом, который изогнут в поперечном направлении ленточного агломерационного конвейера 2, причем его поперечное сечение имеет форму сегмента круга, а его центр кривизны расположен в продольной срединной плоскости ленточного агломерационного конвейера 2. В другом применении сводчатая часть может иметь эллиптическую форму, форму параболической дуги или форму перевернутой цепной линии, т.е. гиперболического косинуса. Данное изобретение не ограничено только вышеупомянутыми примерами воплощений, но возможно и множество других вариантов в пределах идеи изобретения, определенной формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Колпак (1) зоны (IV) выравнивания для ленточной агломерационной машины (3), оборудованной непрерывным ленточным агломерационным конвейером (2), где колпак (1) включает боковые стенки (5) и крышу (6), которая проходит между боковыми стенками (5) и над ленточным агломерационным конвейером (2), причем колпак (1) включает металлический каркас (7), нижняя поверхность (8) которого расположена со стороны ленточного агломерационного конвейера, и огнеупорную футеровку (9), которую со стороны нижней поверхности (8) металлического каркаса поддерживает ряд анкерных элементов(10), отличающийся тем, что крыша (6) представляет собой сводчатую часть (4), в области которой металлический каркас (7) и огнеупорная футеровка (9) изогнуты подобно своду, при этом металлический каркас (7) включает ряд охлаждающих каналов (11) для охлаждения колпака с применением промежуточного охлаждающего агента, пропускаемого через ряд каналов. 2. Колпак по п.1, отличающийся тем, что сводчатая часть (4) представляет собой конструкцию с цилиндрическим сводом, который изогнут в поперечном направлении ленточного агломерационного конвейера (2), причем его центр кривизны расположен в продольной срединной плоскости ленточного агломерационного конвейера. 3. Колпак по п.1 или 2, отличающийся тем, что поперечное сечение сводчатой части (4) имеет форму сегмента круга. 4. Колпак по п.1, отличающийся тем, что сводчатая часть (4) имеет эллиптическую форму или имеет форму параболической дуги. 5. Колпак по п.1, отличающийся тем, что сводчатая часть (4) имеет форму перевернутой цепной линии, т.е. гиперболического косинуса.
