Безопасный шприц

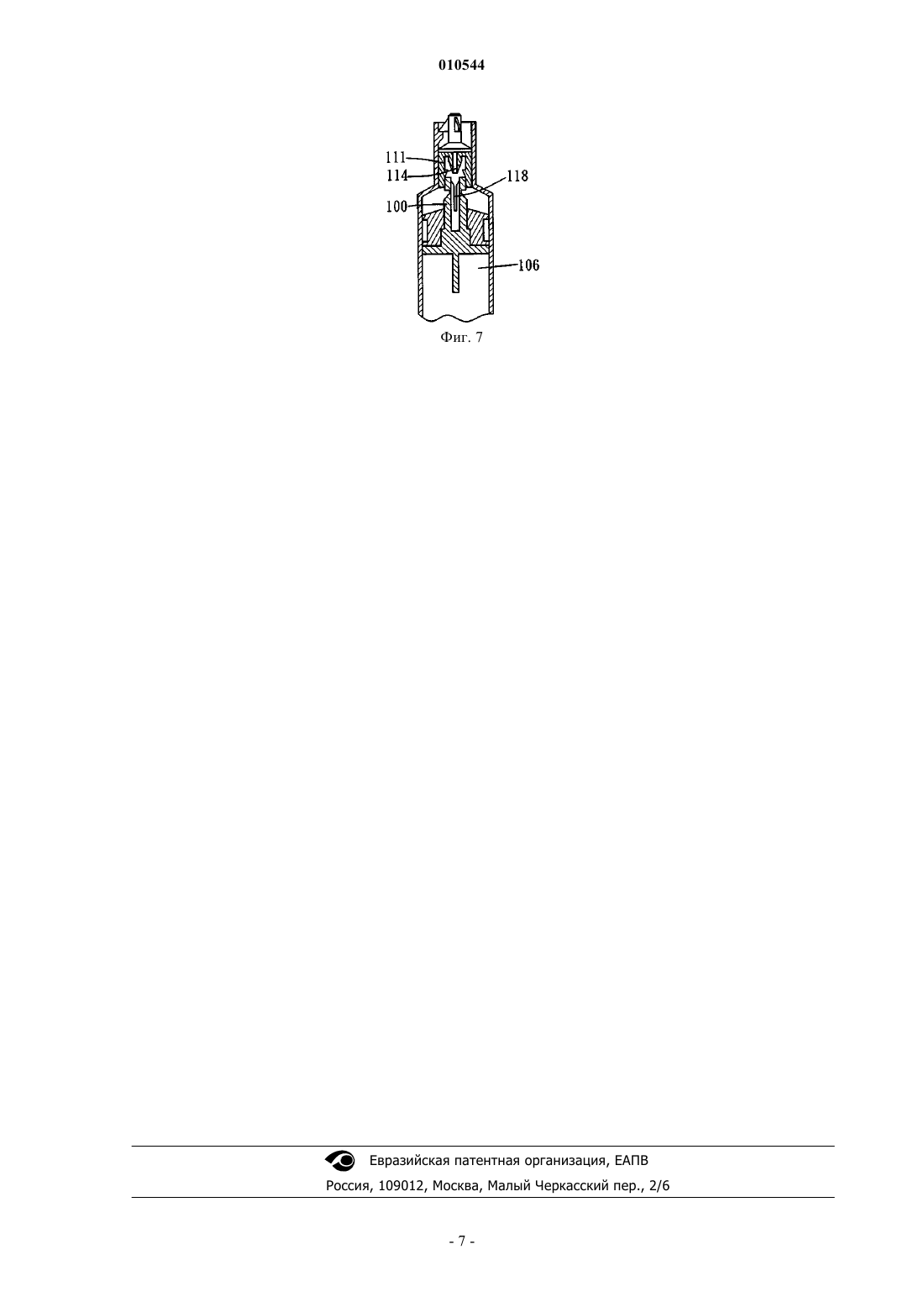

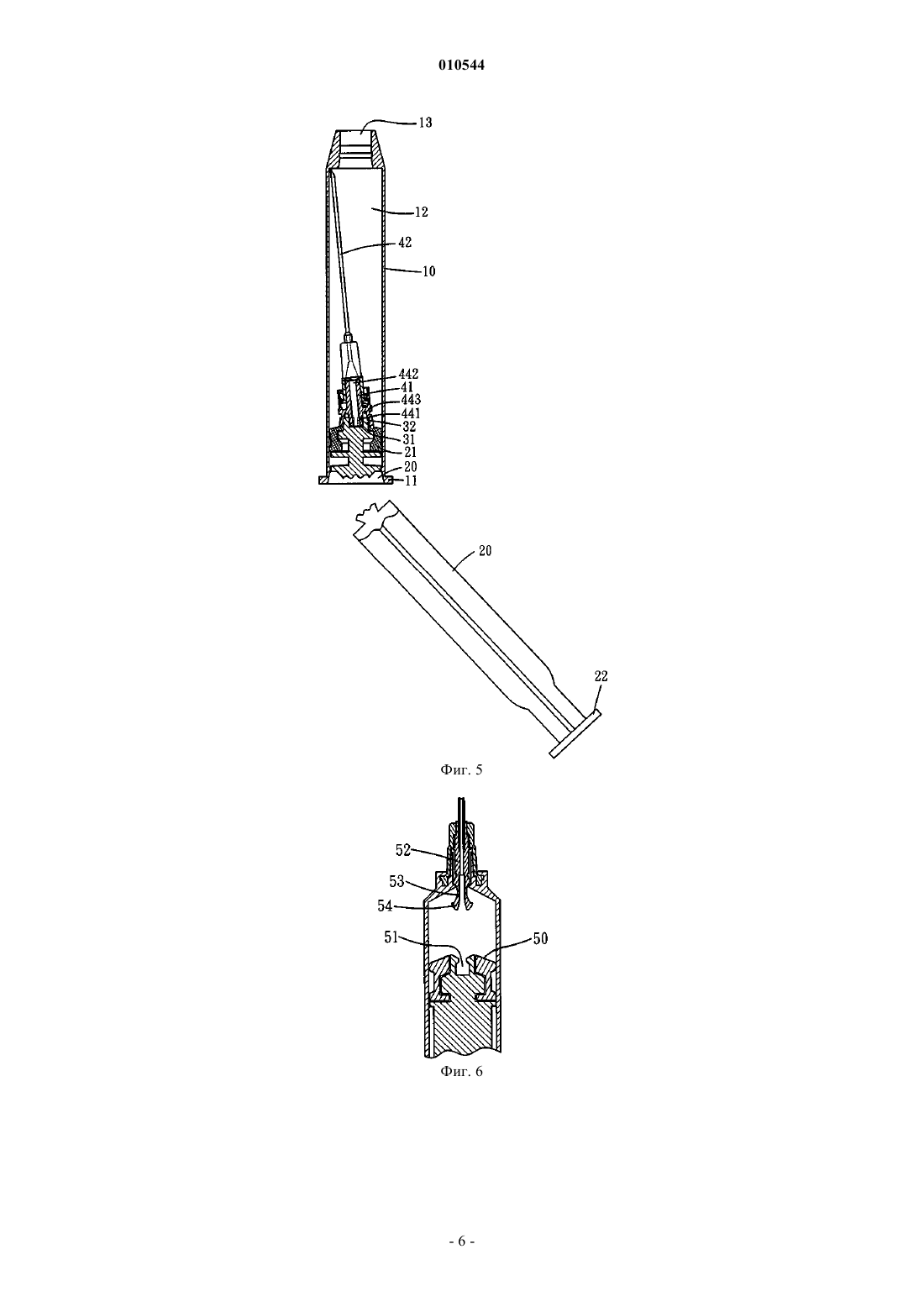

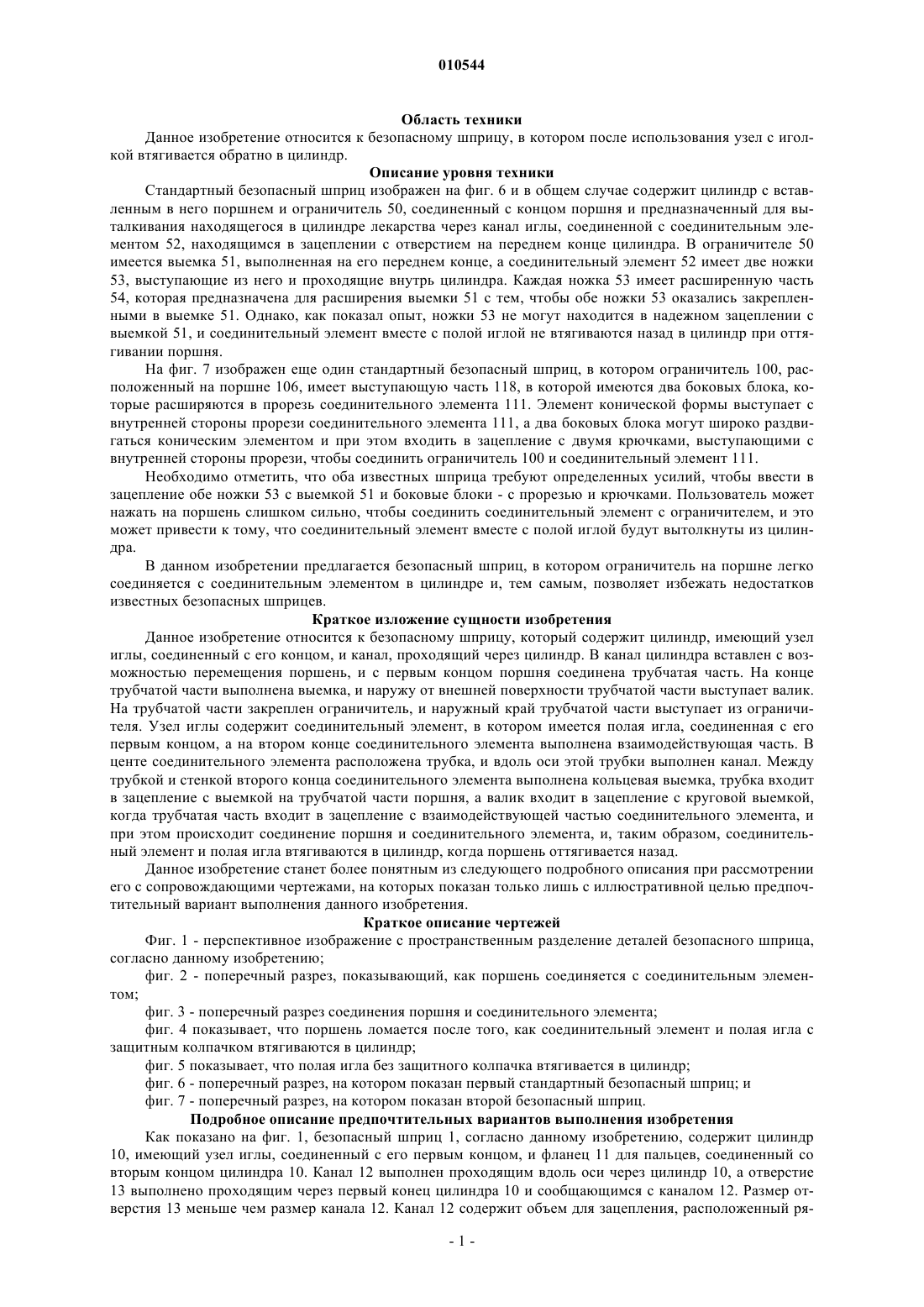

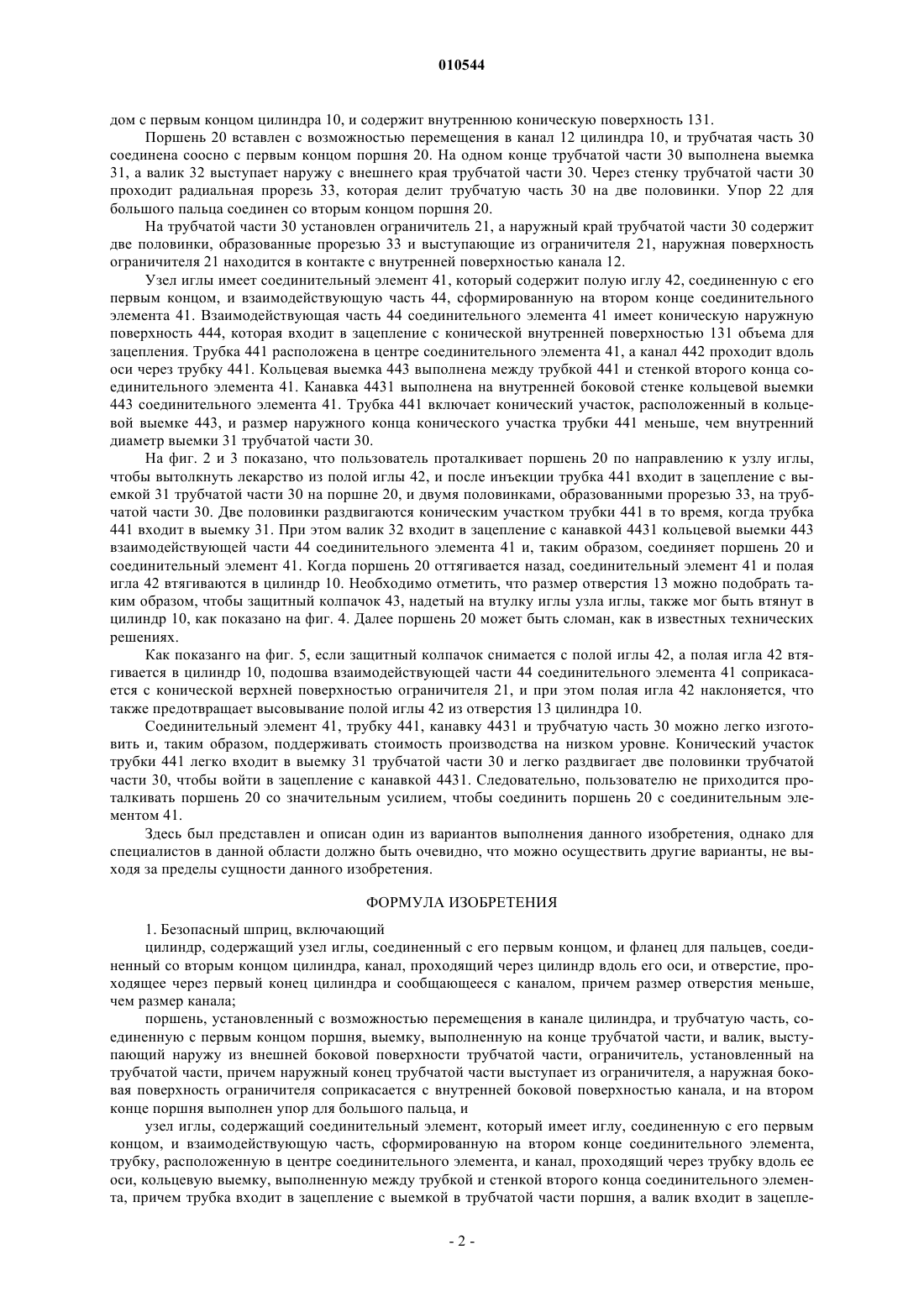

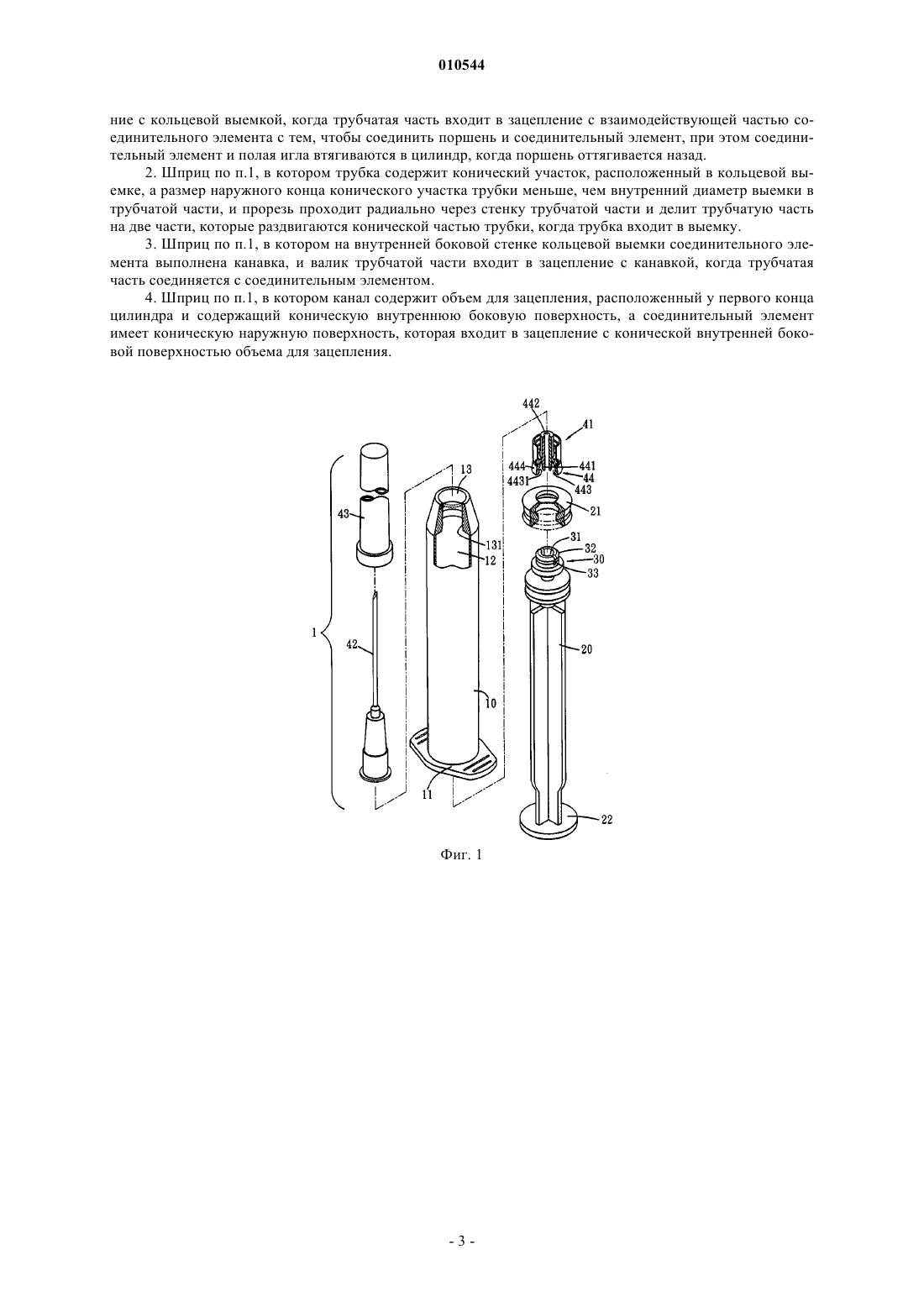

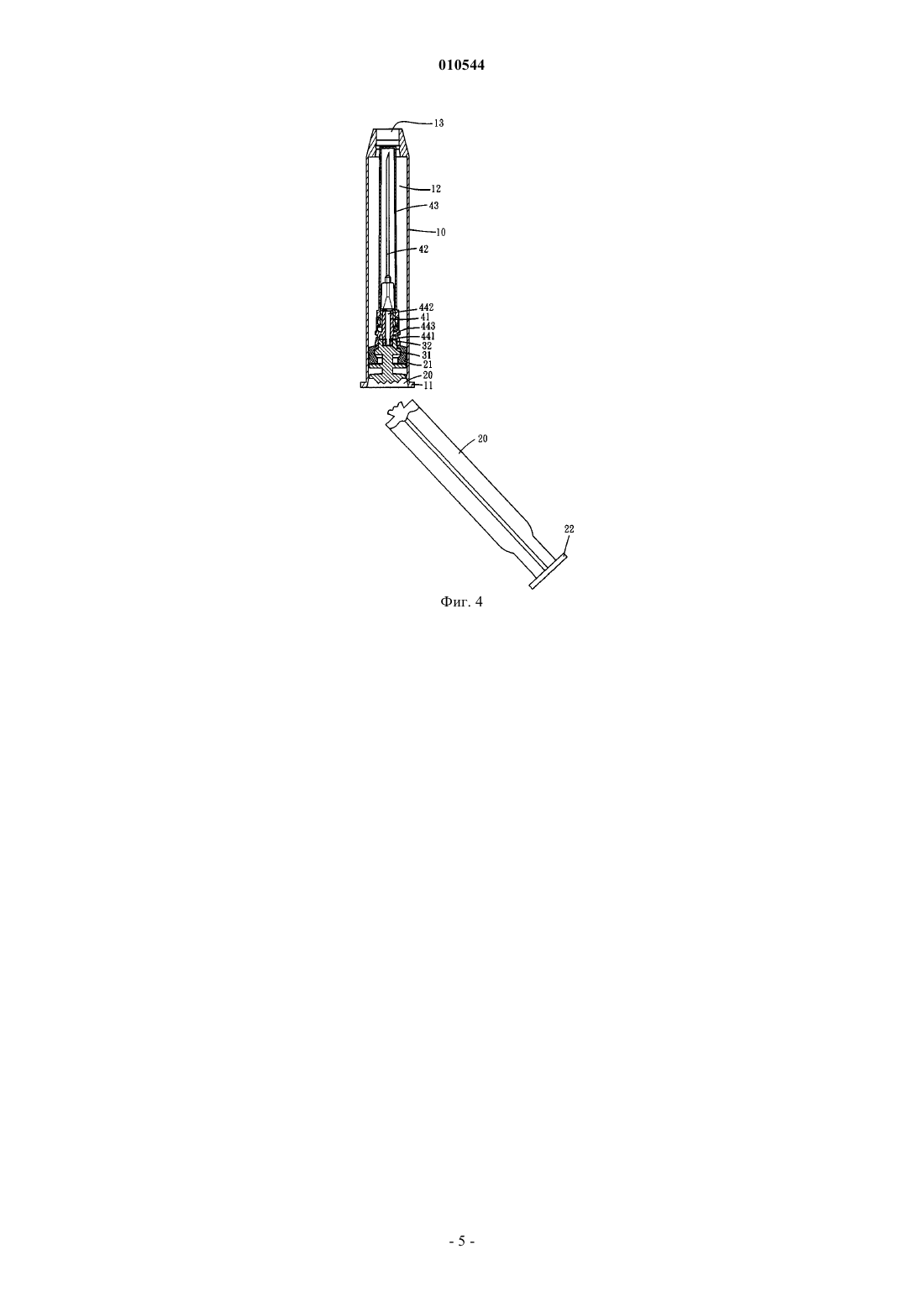

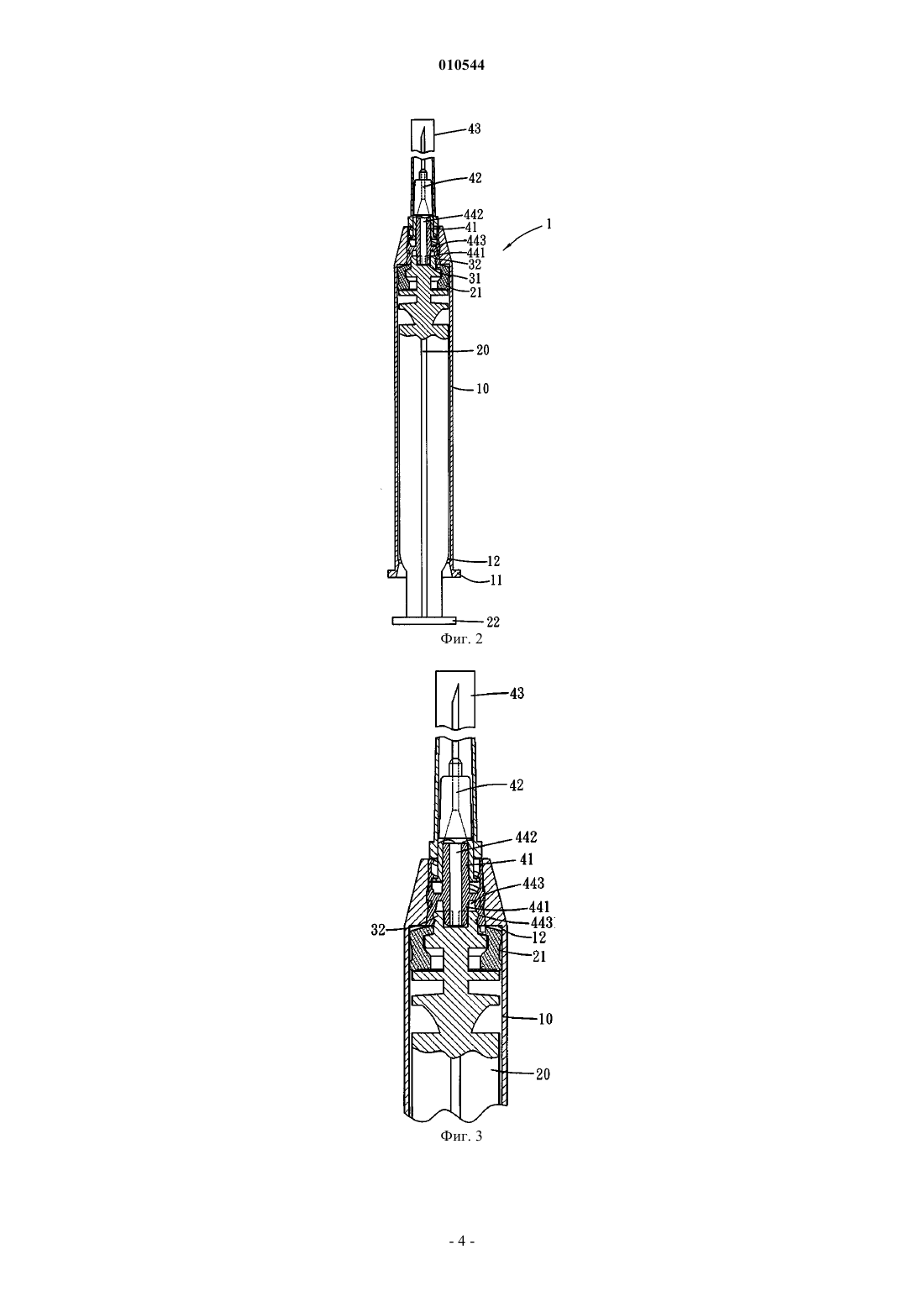

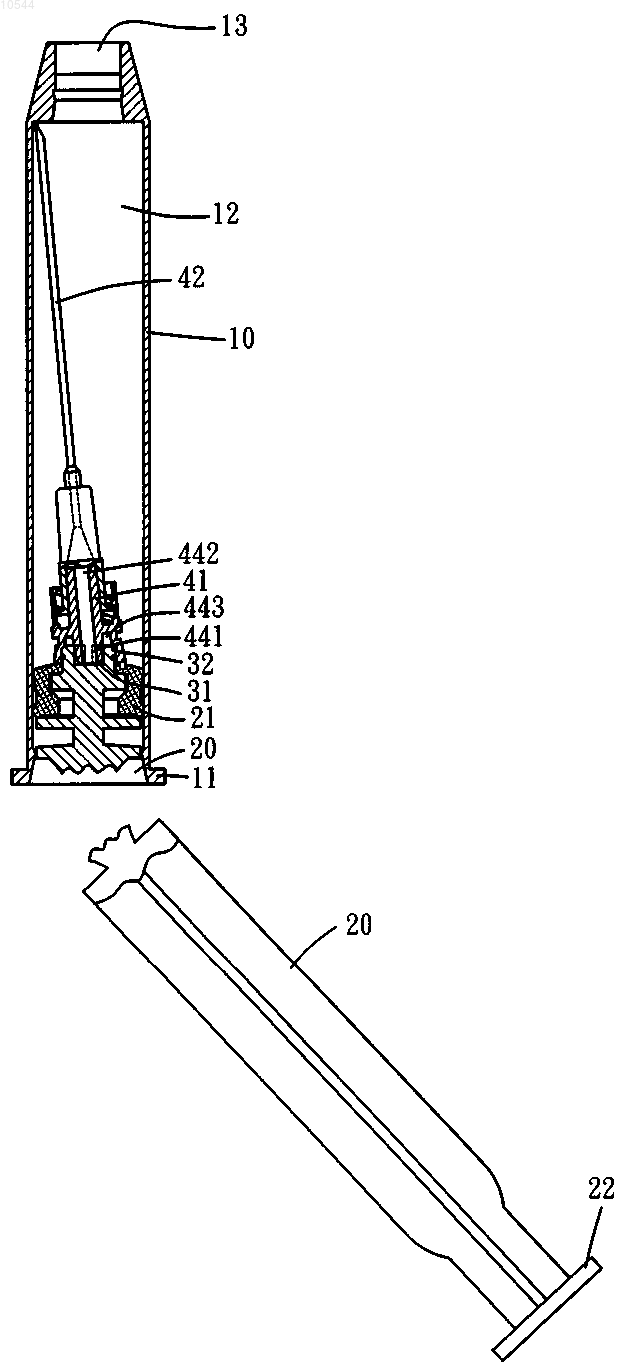

010544 Область техники Данное изобретение относится к безопасному шприцу, в котором после использования узел с иголкой втягивается обратно в цилиндр. Описание уровня техники Стандартный безопасный шприц изображен на фиг. 6 и в общем случае содержит цилиндр с вставленным в него поршнем и ограничитель 50, соединенный с концом поршня и предназначенный для выталкивания находящегося в цилиндре лекарства через канал иглы, соединенной с соединительным элементом 52, находящимся в зацеплении с отверстием на переднем конце цилиндра. В ограничителе 50 имеется выемка 51, выполненная на его переднем конце, а соединительный элемент 52 имеет две ножки 53, выступающие из него и проходящие внутрь цилиндра. Каждая ножка 53 имеет расширенную часть 54, которая предназначена для расширения выемки 51 с тем, чтобы обе ножки 53 оказались закрепленными в выемке 51. Однако, как показал опыт, ножки 53 не могут находится в надежном зацеплении с выемкой 51, и соединительный элемент вместе с полой иглой не втягиваются назад в цилиндр при оттягивании поршня. На фиг. 7 изображен еще один стандартный безопасный шприц, в котором ограничитель 100, расположенный на поршне 106, имеет выступающую часть 118, в которой имеются два боковых блока, которые расширяются в прорезь соединительного элемента 111. Элемент конической формы выступает с внутренней стороны прорези соединительного элемента 111, а два боковых блока могут широко раздвигаться коническим элементом и при этом входить в зацепление с двумя крючками, выступающими с внутренней стороны прорези, чтобы соединить ограничитель 100 и соединительный элемент 111. Необходимо отметить, что оба известных шприца требуют определенных усилий, чтобы ввести в зацепление обе ножки 53 с выемкой 51 и боковые блоки - с прорезью и крючками. Пользователь может нажать на поршень слишком сильно, чтобы соединить соединительный элемент с ограничителем, и это может привести к тому, что соединительный элемент вместе с полой иглой будут вытолкнуты из цилиндра. В данном изобретении предлагается безопасный шприц, в котором ограничитель на поршне легко соединяется с соединительным элементом в цилиндре и, тем самым, позволяет избежать недостатков известных безопасных шприцев. Краткое изложение сущности изобретения Данное изобретение относится к безопасному шприцу, который содержит цилиндр, имеющий узел иглы, соединенный с его концом, и канал, проходящий через цилиндр. В канал цилиндра вставлен с возможностью перемещения поршень, и с первым концом поршня соединена трубчатая часть. На конце трубчатой части выполнена выемка, и наружу от внешней поверхности трубчатой части выступает валик. На трубчатой части закреплен ограничитель, и наружный край трубчатой части выступает из ограничителя. Узел иглы содержит соединительный элемент, в котором имеется полая игла, соединенная с его первым концом, а на втором конце соединительного элемента выполнена взаимодействующая часть. В центе соединительного элемента расположена трубка, и вдоль оси этой трубки выполнен канал. Между трубкой и стенкой второго конца соединительного элемента выполнена кольцевая выемка, трубка входит в зацепление с выемкой на трубчатой части поршня, а валик входит в зацепление с круговой выемкой,когда трубчатая часть входит в зацепление с взаимодействующей частью соединительного элемента, и при этом происходит соединение поршня и соединительного элемента, и, таким образом, соединительный элемент и полая игла втягиваются в цилиндр, когда поршень оттягивается назад. Данное изобретение станет более понятным из следующего подробного описания при рассмотрении его с сопровождающими чертежами, на которых показан только лишь с иллюстративной целью предпочтительный вариант выполнения данного изобретения. Краткое описание чертежей Фиг. 1 - перспективное изображение с пространственным разделение деталей безопасного шприца,согласно данному изобретению; фиг. 2 - поперечный разрез, показывающий, как поршень соединяется с соединительным элементом; фиг. 3 - поперечный разрез соединения поршня и соединительного элемента; фиг. 4 показывает, что поршень ломается после того, как соединительный элемент и полая игла с защитным колпачком втягиваются в цилиндр; фиг. 5 показывает, что полая игла без защитного колпачка втягивается в цилиндр; фиг. 6 - поперечный разрез, на котором показан первый стандартный безопасный шприц; и фиг. 7 - поперечный разрез, на котором показан второй безопасный шприц. Подробное описание предпочтительных вариантов выполнения изобретения Как показано на фиг. 1, безопасный шприц 1, согласно данному изобретению, содержит цилиндр 10, имеющий узел иглы, соединенный с его первым концом, и фланец 11 для пальцев, соединенный со вторым концом цилиндра 10. Канал 12 выполнен проходящим вдоль оси через цилиндр 10, а отверстие 13 выполнено проходящим через первый конец цилиндра 10 и сообщающимся с каналом 12. Размер отверстия 13 меньше чем размер канала 12. Канал 12 содержит объем для зацепления, расположенный ря-1 010544 дом с первым концом цилиндра 10, и содержит внутреннюю коническую поверхность 131. Поршень 20 вставлен с возможностью перемещения в канал 12 цилиндра 10, и трубчатая часть 30 соединена соосно с первым концом поршня 20. На одном конце трубчатой части 30 выполнена выемка 31, а валик 32 выступает наружу с внешнего края трубчатой части 30. Через стенку трубчатой части 30 проходит радиальная прорезь 33, которая делит трубчатую часть 30 на две половинки. Упор 22 для большого пальца соединен со вторым концом поршня 20. На трубчатой части 30 установлен ограничитель 21, а наружный край трубчатой части 30 содержит две половинки, образованные прорезью 33 и выступающие из ограничителя 21, наружная поверхность ограничителя 21 находится в контакте с внутренней поверхностью канала 12. Узел иглы имеет соединительный элемент 41, который содержит полую иглу 42, соединенную с его первым концом, и взаимодействующую часть 44, сформированную на втором конце соединительного элемента 41. Взаимодействующая часть 44 соединительного элемента 41 имеет коническую наружную поверхность 444, которая входит в зацепление с конической внутренней поверхностью 131 объема для зацепления. Трубка 441 расположена в центре соединительного элемента 41, а канал 442 проходит вдоль оси через трубку 441. Кольцевая выемка 443 выполнена между трубкой 441 и стенкой второго конца соединительного элемента 41. Канавка 4431 выполнена на внутренней боковой стенке кольцевой выемки 443 соединительного элемента 41. Трубка 441 включает конический участок, расположенный в кольцевой выемке 443, и размер наружного конца конического участка трубки 441 меньше, чем внутренний диаметр выемки 31 трубчатой части 30. На фиг. 2 и 3 показано, что пользователь проталкивает поршень 20 по направлению к узлу иглы,чтобы вытолкнуть лекарство из полой иглы 42, и после инъекции трубка 441 входит в зацепление с выемкой 31 трубчатой части 30 на поршне 20, и двумя половинками, образованными прорезью 33, на трубчатой части 30. Две половинки раздвигаются коническим участком трубки 441 в то время, когда трубка 441 входит в выемку 31. При этом валик 32 входит в зацепление с канавкой 4431 кольцевой выемки 443 взаимодействующей части 44 соединительного элемента 41 и, таким образом, соединяет поршень 20 и соединительный элемент 41. Когда поршень 20 оттягивается назад, соединительный элемент 41 и полая игла 42 втягиваются в цилиндр 10. Необходимо отметить, что размер отверстия 13 можно подобрать таким образом, чтобы защитный колпачок 43, надетый на втулку иглы узла иглы, также мог быть втянут в цилиндр 10, как показано на фиг. 4. Далее поршень 20 может быть сломан, как в известных технических решениях. Как показанго на фиг. 5, если защитный колпачок снимается с полой иглы 42, а полая игла 42 втягивается в цилиндр 10, подошва взаимодействующей части 44 соединительного элемента 41 соприкасается с конической верхней поверхностью ограничителя 21, и при этом полая игла 42 наклоняется, что также предотвращает высовывание полой иглы 42 из отверстия 13 цилиндра 10. Соединительный элемент 41, трубку 441, канавку 4431 и трубчатую часть 30 можно легко изготовить и, таким образом, поддерживать стоимость производства на низком уровне. Конический участок трубки 441 легко входит в выемку 31 трубчатой части 30 и легко раздвигает две половинки трубчатой части 30, чтобы войти в зацепление с канавкой 4431. Следовательно, пользователю не приходится проталкивать поршень 20 со значительным усилием, чтобы соединить поршень 20 с соединительным элементом 41. Здесь был представлен и описан один из вариантов выполнения данного изобретения, однако для специалистов в данной области должно быть очевидно, что можно осуществить другие варианты, не выходя за пределы сущности данного изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Безопасный шприц, включающий цилиндр, содержащий узел иглы, соединенный с его первым концом, и фланец для пальцев, соединенный со вторым концом цилиндра, канал, проходящий через цилиндр вдоль его оси, и отверстие, проходящее через первый конец цилиндра и сообщающееся с каналом, причем размер отверстия меньше,чем размер канала; поршень, установленный с возможностью перемещения в канале цилиндра, и трубчатую часть, соединенную с первым концом поршня, выемку, выполненную на конце трубчатой части, и валик, выступающий наружу из внешней боковой поверхности трубчатой части, ограничитель, установленный на трубчатой части, причем наружный конец трубчатой части выступает из ограничителя, а наружная боковая поверхность ограничителя соприкасается с внутренней боковой поверхностью канала, и на втором конце поршня выполнен упор для большого пальца, и узел иглы, содержащий соединительный элемент, который имеет иглу, соединенную с его первым концом, и взаимодействующую часть, сформированную на втором конце соединительного элемента,трубку, расположенную в центре соединительного элемента, и канал, проходящий через трубку вдоль ее оси, кольцевую выемку, выполненную между трубкой и стенкой второго конца соединительного элемента, причем трубка входит в зацепление с выемкой в трубчатой части поршня, а валик входит в зацепле-2 010544 ние с кольцевой выемкой, когда трубчатая часть входит в зацепление с взаимодействующей частью соединительного элемента с тем, чтобы соединить поршень и соединительный элемент, при этом соединительный элемент и полая игла втягиваются в цилиндр, когда поршень оттягивается назад. 2. Шприц по п.1, в котором трубка содержит конический участок, расположенный в кольцевой выемке, а размер наружного конца конического участка трубки меньше, чем внутренний диаметр выемки в трубчатой части, и прорезь проходит радиально через стенку трубчатой части и делит трубчатую часть на две части, которые раздвигаются конической частью трубки, когда трубка входит в выемку. 3. Шприц по п.1, в котором на внутренней боковой стенке кольцевой выемки соединительного элемента выполнена канавка, и валик трубчатой части входит в зацепление с канавкой, когда трубчатая часть соединяется с соединительным элементом. 4. Шприц по п.1, в котором канал содержит объем для зацепления, расположенный у первого конца цилиндра и содержащий коническую внутреннюю боковую поверхность, а соединительный элемент имеет коническую наружную поверхность, которая входит в зацепление с конической внутренней боковой поверхностью объема для зацепления.
