Стиральная машина и способ обработки белья с использованием пены

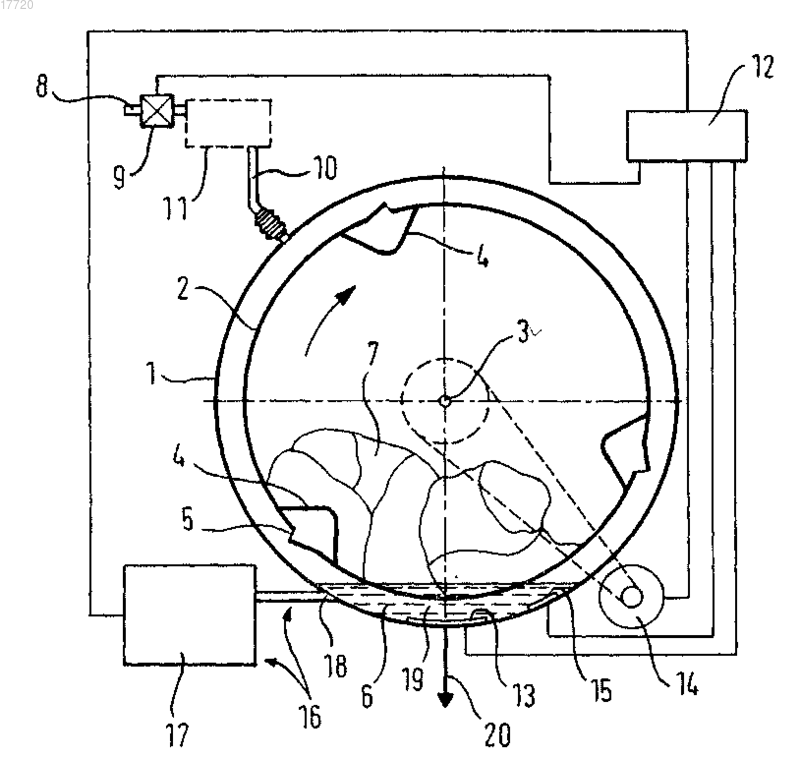

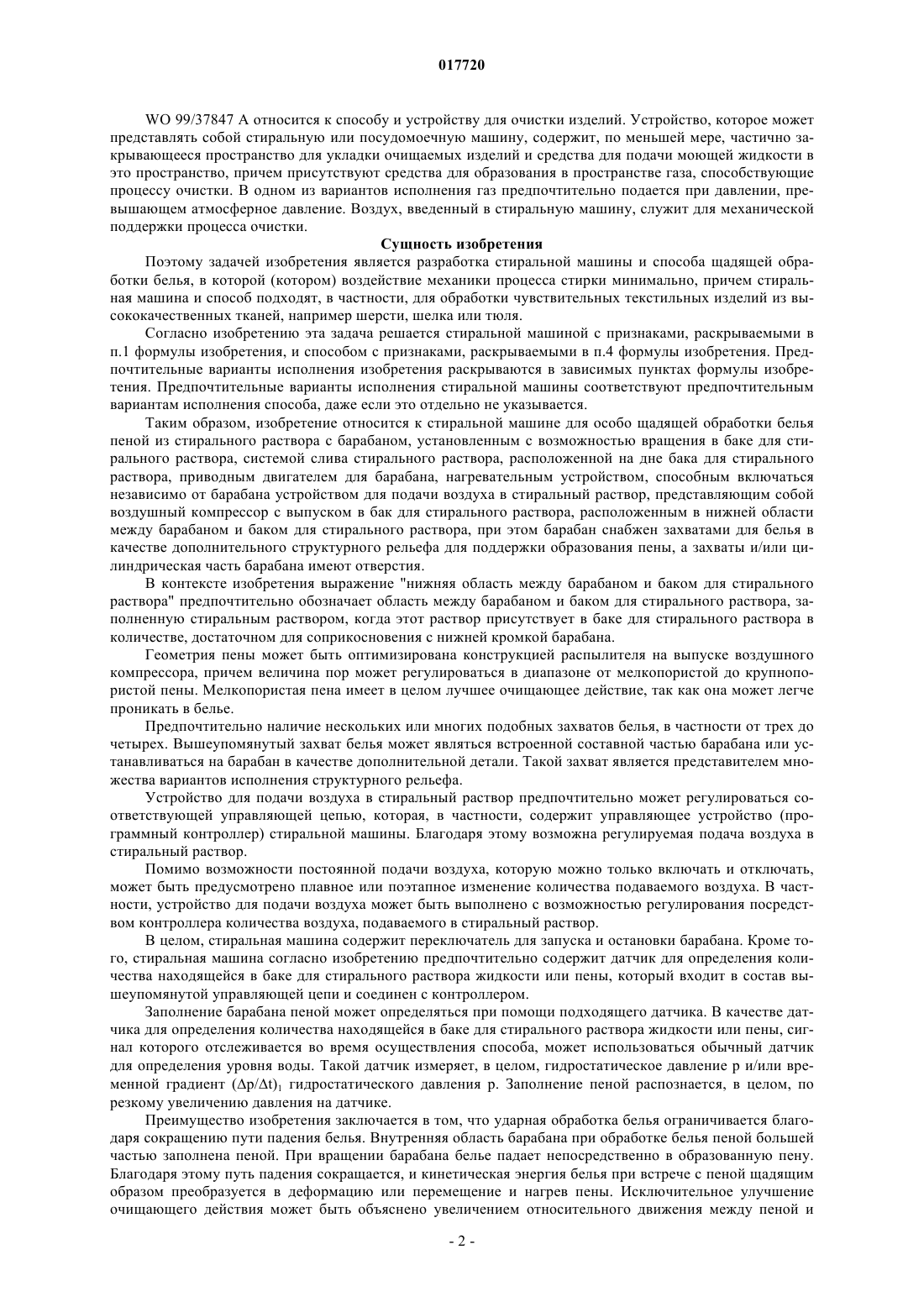

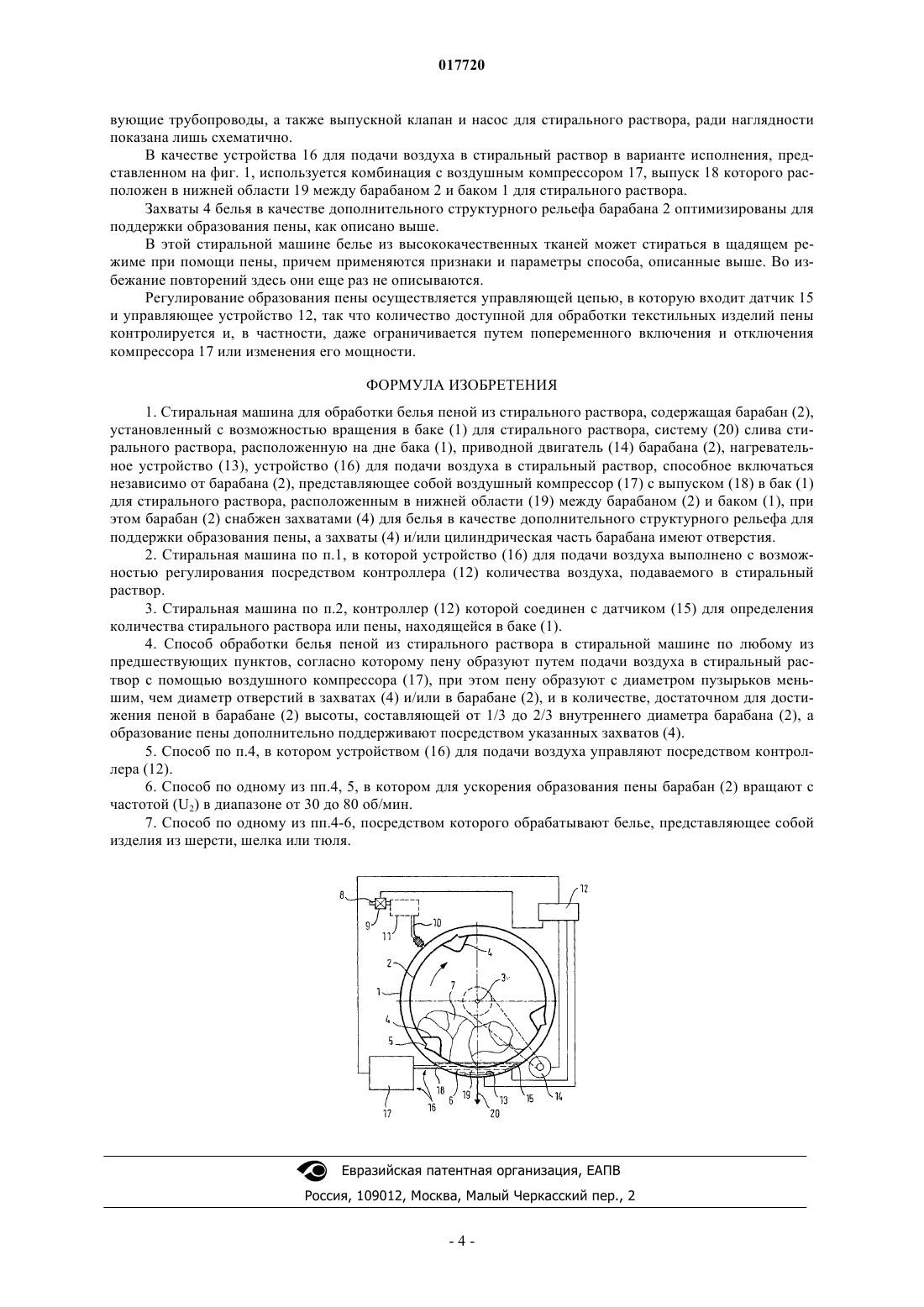

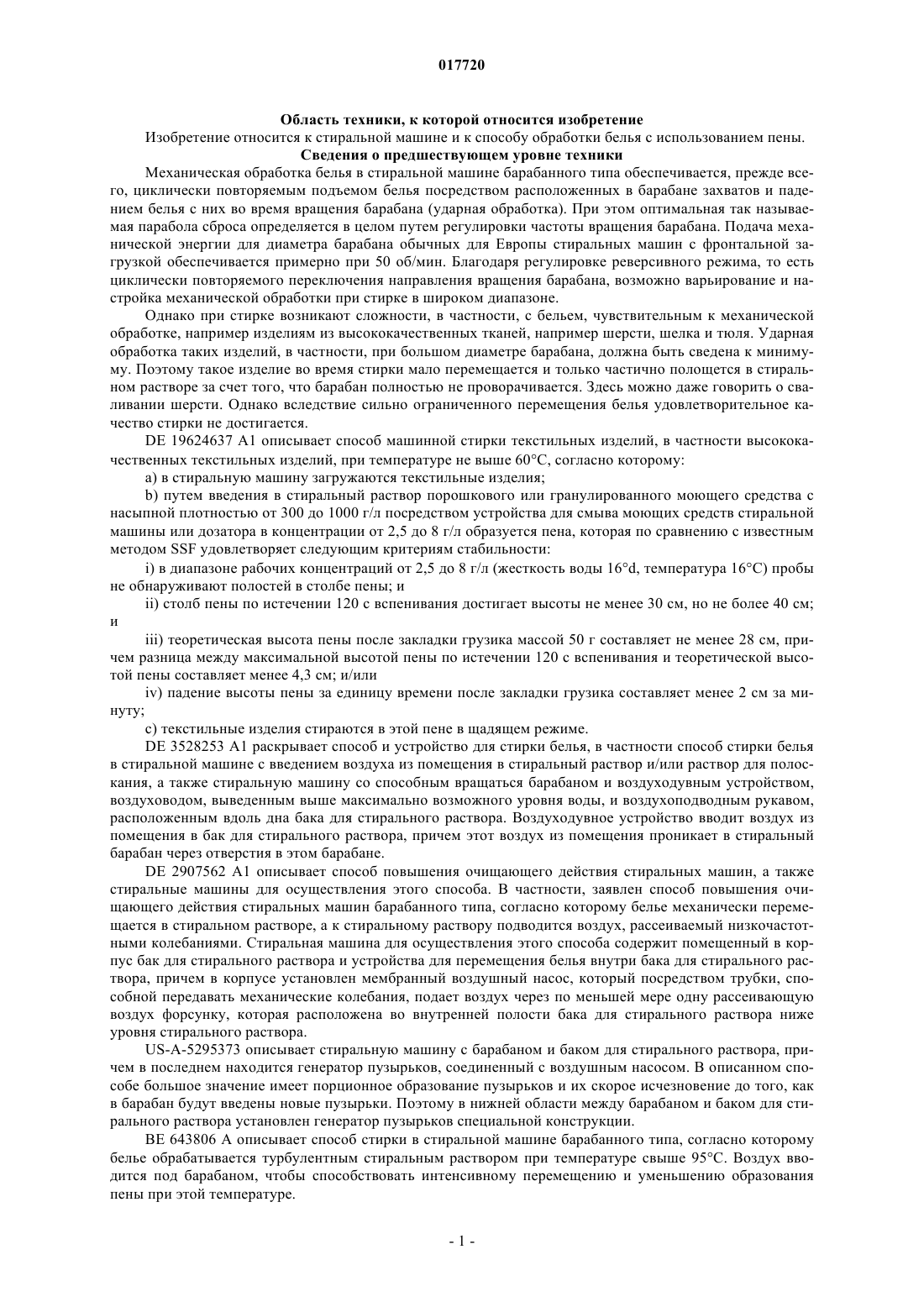

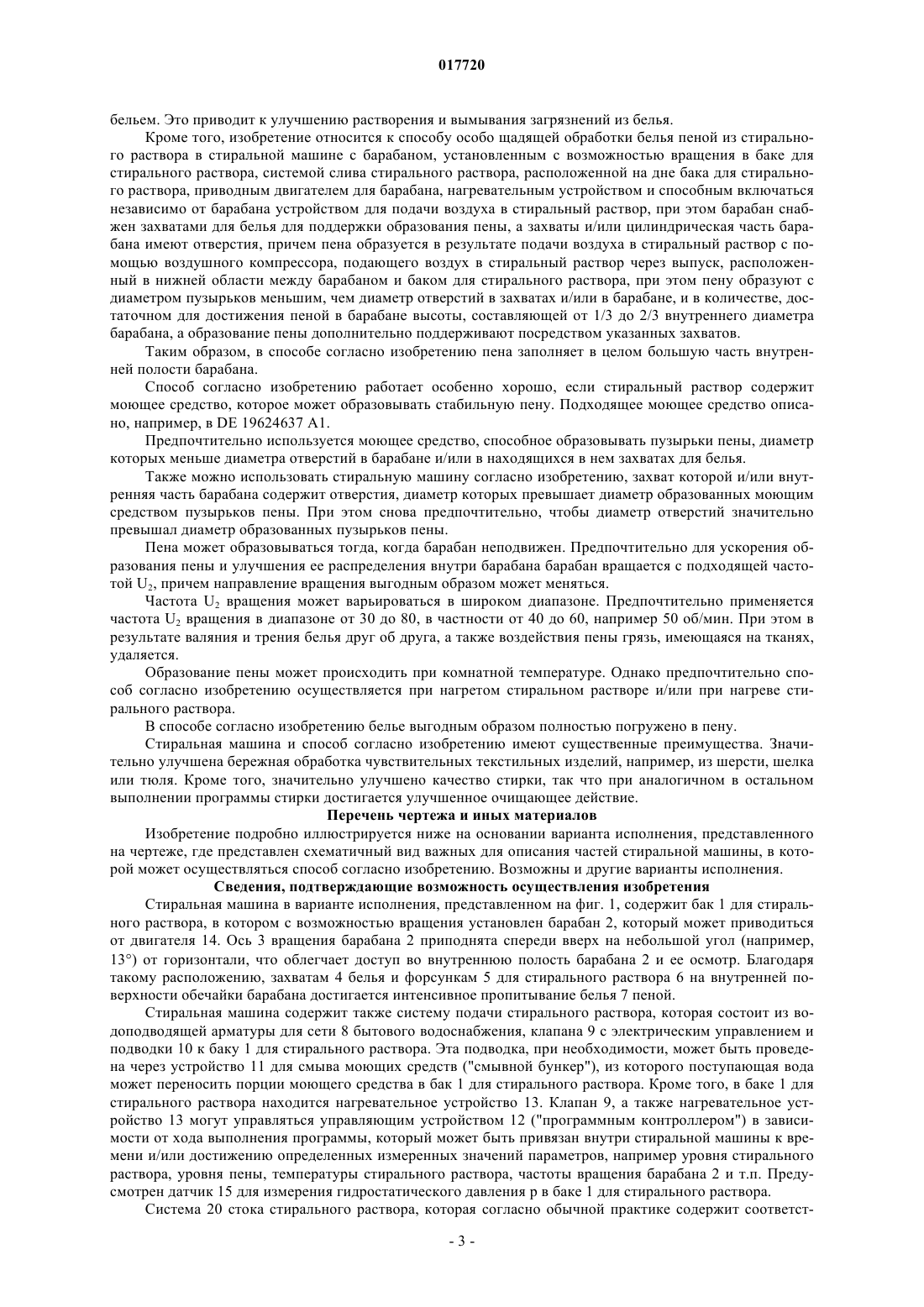

СТИРАЛЬНАЯ МАШИНА И СПОСОБ ОБРАБОТКИ БЕЛЬЯ С ИСПОЛЬЗОВАНИЕМ ПЕНЫ Изобретение относится к стиральной машине для щадящей обработки белья пеной из стирального раствора с барабаном (2), который может вращаться в баке (1) для стирального раствора, системой(20) слива стирального раствора, расположенной на дне бака (1) для стирального раствора,приводным двигателем (14) для барабана (2) и нагревательным устройством (13). Стиральная машина содержит способное включаться независимо от барабана (2) устройство (16) для подачи воздуха в стиральный раствор, причем устройством (16) является воздушный компрессор (17) с выпуском (18) в бак (1) для стирального раствора. Изобретение относится также к осуществлению в этой стиральной машине подходящего способа.(71)(73) Заявитель и патентовладелец: БСХ БОШ УНД СИМЕНС ХАУСГЕРЕТЕ ГМБХ (DE) 017720 Область техники, к которой относится изобретение Изобретение относится к стиральной машине и к способу обработки белья с использованием пены. Сведения о предшествующем уровне техники Механическая обработка белья в стиральной машине барабанного типа обеспечивается, прежде всего, циклически повторяемым подъемом белья посредством расположенных в барабане захватов и падением белья с них во время вращения барабана (ударная обработка). При этом оптимальная так называемая парабола сброса определяется в целом путем регулировки частоты вращения барабана. Подача механической энергии для диаметра барабана обычных для Европы стиральных машин с фронтальной загрузкой обеспечивается примерно при 50 об/мин. Благодаря регулировке реверсивного режима, то есть циклически повторяемого переключения направления вращения барабана, возможно варьирование и настройка механической обработки при стирке в широком диапазоне. Однако при стирке возникают сложности, в частности, с бельем, чувствительным к механической обработке, например изделиям из высококачественных тканей, например шерсти, шелка и тюля. Ударная обработка таких изделий, в частности, при большом диаметре барабана, должна быть сведена к минимуму. Поэтому такое изделие во время стирки мало перемещается и только частично полощется в стиральном растворе за счет того, что барабан полностью не проворачивается. Здесь можно даже говорить о сваливании шерсти. Однако вследствие сильно ограниченного перемещения белья удовлетворительное качество стирки не достигается.DE 19624637 A1 описывает способ машинной стирки текстильных изделий, в частности высококачественных текстильных изделий, при температуре не выше 60C, согласно которому:a) в стиральную машину загружаются текстильные изделия;b) путем введения в стиральный раствор порошкового или гранулированного моющего средства с насыпной плотностью от 300 до 1000 г/л посредством устройства для смыва моющих средств стиральной машины или дозатора в концентрации от 2,5 до 8 г/л образуется пена, которая по сравнению с известным методом SSF удовлетворяет следующим критериям стабильности:i) в диапазоне рабочих концентраций от 2,5 до 8 г/л (жесткость воды 16d, температура 16C) пробы не обнаруживают полостей в столбе пены; иii) столб пены по истечении 120 с вспенивания достигает высоты не менее 30 см, но не более 40 см; иiii) теоретическая высота пены после закладки грузика массой 50 г составляет не менее 28 см, причем разница между максимальной высотой пены по истечении 120 с вспенивания и теоретической высотой пены составляет менее 4,3 см; и/илиiv) падение высоты пены за единицу времени после закладки грузика составляет менее 2 см за минуту;c) текстильные изделия стираются в этой пене в щадящем режиме.DE 3528253 A1 раскрывает способ и устройство для стирки белья, в частности способ стирки белья в стиральной машине с введением воздуха из помещения в стиральный раствор и/или раствор для полоскания, а также стиральную машину со способным вращаться барабаном и воздуходувным устройством,воздуховодом, выведенным выше максимально возможного уровня воды, и воздухоподводным рукавом,расположенным вдоль дна бака для стирального раствора. Воздуходувное устройство вводит воздух из помещения в бак для стирального раствора, причем этот воздух из помещения проникает в стиральный барабан через отверстия в этом барабане.DE 2907562 A1 описывает способ повышения очищающего действия стиральных машин, а также стиральные машины для осуществления этого способа. В частности, заявлен способ повышения очищающего действия стиральных машин барабанного типа, согласно которому белье механически перемещается в стиральном растворе, а к стиральному раствору подводится воздух, рассеиваемый низкочастотными колебаниями. Стиральная машина для осуществления этого способа содержит помещенный в корпус бак для стирального раствора и устройства для перемещения белья внутри бака для стирального раствора, причем в корпусе установлен мембранный воздушный насос, который посредством трубки, способной передавать механические колебания, подает воздух через по меньшей мере одну рассеивающую воздух форсунку, которая расположена во внутренней полости бака для стирального раствора ниже уровня стирального раствора.US-A-5295373 описывает стиральную машину с барабаном и баком для стирального раствора, причем в последнем находится генератор пузырьков, соединенный с воздушным насосом. В описанном способе большое значение имеет порционное образование пузырьков и их скорое исчезновение до того, как в барабан будут введены новые пузырьки. Поэтому в нижней области между барабаном и баком для стирального раствора установлен генератор пузырьков специальной конструкции.BE 643806 A описывает способ стирки в стиральной машине барабанного типа, согласно которому белье обрабатывается турбулентным стиральным раствором при температуре свыше 95C. Воздух вводится под барабаном, чтобы способствовать интенсивному перемещению и уменьшению образования пены при этой температуре.WO 99/37847 A относится к способу и устройству для очистки изделий. Устройство, которое может представлять собой стиральную или посудомоечную машину, содержит, по меньшей мере, частично закрывающееся пространство для укладки очищаемых изделий и средства для подачи моющей жидкости в это пространство, причем присутствуют средства для образования в пространстве газа, способствующие процессу очистки. В одном из вариантов исполнения газ предпочтительно подается при давлении, превышающем атмосферное давление. Воздух, введенный в стиральную машину, служит для механической поддержки процесса очистки. Сущность изобретения Поэтому задачей изобретения является разработка стиральной машины и способа щадящей обработки белья, в которой (котором) воздействие механики процесса стирки минимально, причем стиральная машина и способ подходят, в частности, для обработки чувствительных текстильных изделий из высококачественных тканей, например шерсти, шелка или тюля. Согласно изобретению эта задача решается стиральной машиной с признаками, раскрываемыми в п.1 формулы изобретения, и способом с признаками, раскрываемыми в п.4 формулы изобретения. Предпочтительные варианты исполнения изобретения раскрываются в зависимых пунктах формулы изобретения. Предпочтительные варианты исполнения стиральной машины соответствуют предпочтительным вариантам исполнения способа, даже если это отдельно не указывается. Таким образом, изобретение относится к стиральной машине для особо щадящей обработки белья пеной из стирального раствора с барабаном, установленным с возможностью вращения в баке для стирального раствора, системой слива стирального раствора, расположенной на дне бака для стирального раствора, приводным двигателем для барабана, нагревательным устройством, способным включаться независимо от барабана устройством для подачи воздуха в стиральный раствор, представляющим собой воздушный компрессор с выпуском в бак для стирального раствора, расположенным в нижней области между барабаном и баком для стирального раствора, при этом барабан снабжен захватами для белья в качестве дополнительного структурного рельефа для поддержки образования пены, а захваты и/или цилиндрическая часть барабана имеют отверстия. В контексте изобретения выражение "нижняя область между барабаном и баком для стирального раствора" предпочтительно обозначает область между барабаном и баком для стирального раствора, заполненную стиральным раствором, когда этот раствор присутствует в баке для стирального раствора в количестве, достаточном для соприкосновения с нижней кромкой барабана. Геометрия пены может быть оптимизирована конструкцией распылителя на выпуске воздушного компрессора, причем величина пор может регулироваться в диапазоне от мелкопористой до крупнопористой пены. Мелкопористая пена имеет в целом лучшее очищающее действие, так как она может легче проникать в белье. Предпочтительно наличие нескольких или многих подобных захватов белья, в частности от трех до четырех. Вышеупомянутый захват белья может являться встроенной составной частью барабана или устанавливаться на барабан в качестве дополнительной детали. Такой захват является представителем множества вариантов исполнения структурного рельефа. Устройство для подачи воздуха в стиральный раствор предпочтительно может регулироваться соответствующей управляющей цепью, которая, в частности, содержит управляющее устройство (программный контроллер) стиральной машины. Благодаря этому возможна регулируемая подача воздуха в стиральный раствор. Помимо возможности постоянной подачи воздуха, которую можно только включать и отключать,может быть предусмотрено плавное или поэтапное изменение количества подаваемого воздуха. В частности, устройство для подачи воздуха может быть выполнено с возможностью регулирования посредством контроллера количества воздуха, подаваемого в стиральный раствор. В целом, стиральная машина содержит переключатель для запуска и остановки барабана. Кроме того, стиральная машина согласно изобретению предпочтительно содержит датчик для определения количества находящейся в баке для стирального раствора жидкости или пены, который входит в состав вышеупомянутой управляющей цепи и соединен с контроллером. Заполнение барабана пеной может определяться при помощи подходящего датчика. В качестве датчика для определения количества находящейся в баке для стирального раствора жидкости или пены, сигнал которого отслеживается во время осуществления способа, может использоваться обычный датчик для определения уровня воды. Такой датчик измеряет, в целом, гидростатическое давление p и/или временной градиент (p/t)1 гидростатического давления p. Заполнение пеной распознается, в целом, по резкому увеличению давления на датчике. Преимущество изобретения заключается в том, что ударная обработка белья ограничивается благодаря сокращению пути падения белья. Внутренняя область барабана при обработке белья пеной большей частью заполнена пеной. При вращении барабана белье падает непосредственно в образованную пену. Благодаря этому путь падения сокращается, и кинетическая энергия белья при встрече с пеной щадящим образом преобразуется в деформацию или перемещение и нагрев пены. Исключительное улучшение очищающего действия может быть объяснено увеличением относительного движения между пеной и-2 017720 бельем. Это приводит к улучшению растворения и вымывания загрязнений из белья. Кроме того, изобретение относится к способу особо щадящей обработки белья пеной из стирального раствора в стиральной машине с барабаном, установленным с возможностью вращения в баке для стирального раствора, системой слива стирального раствора, расположенной на дне бака для стирального раствора, приводным двигателем для барабана, нагревательным устройством и способным включаться независимо от барабана устройством для подачи воздуха в стиральный раствор, при этом барабан снабжен захватами для белья для поддержки образования пены, а захваты и/или цилиндрическая часть барабана имеют отверстия, причем пена образуется в результате подачи воздуха в стиральный раствор с помощью воздушного компрессора, подающего воздух в стиральный раствор через выпуск, расположенный в нижней области между барабаном и баком для стирального раствора, при этом пену образуют с диаметром пузырьков меньшим, чем диаметр отверстий в захватах и/или в барабане, и в количестве, достаточном для достижения пеной в барабане высоты, составляющей от 1/3 до 2/3 внутреннего диаметра барабана, а образование пены дополнительно поддерживают посредством указанных захватов. Таким образом, в способе согласно изобретению пена заполняет в целом большую часть внутренней полости барабана. Способ согласно изобретению работает особенно хорошо, если стиральный раствор содержит моющее средство, которое может образовывать стабильную пену. Подходящее моющее средство описано, например, в DE 19624637 A1. Предпочтительно используется моющее средство, способное образовывать пузырьки пены, диаметр которых меньше диаметра отверстий в барабане и/или в находящихся в нем захватах для белья. Также можно использовать стиральную машину согласно изобретению, захват которой и/или внутренняя часть барабана содержит отверстия, диаметр которых превышает диаметр образованных моющим средством пузырьков пены. При этом снова предпочтительно, чтобы диаметр отверстий значительно превышал диаметр образованных пузырьков пены. Пена может образовываться тогда, когда барабан неподвижен. Предпочтительно для ускорения образования пены и улучшения ее распределения внутри барабана барабан вращается с подходящей частотой U2, причем направление вращения выгодным образом может меняться. Частота U2 вращения может варьироваться в широком диапазоне. Предпочтительно применяется частота U2 вращения в диапазоне от 30 до 80, в частности от 40 до 60, например 50 об/мин. При этом в результате валяния и трения белья друг об друга, а также воздействия пены грязь, имеющаяся на тканях,удаляется. Образование пены может происходить при комнатной температуре. Однако предпочтительно способ согласно изобретению осуществляется при нагретом стиральном растворе и/или при нагреве стирального раствора. В способе согласно изобретению белье выгодным образом полностью погружено в пену. Стиральная машина и способ согласно изобретению имеют существенные преимущества. Значительно улучшена бережная обработка чувствительных текстильных изделий, например, из шерсти, шелка или тюля. Кроме того, значительно улучшено качество стирки, так что при аналогичном в остальном выполнении программы стирки достигается улучшенное очищающее действие. Перечень чертежа и иных материалов Изобретение подробно иллюстрируется ниже на основании варианта исполнения, представленного на чертеже, где представлен схематичный вид важных для описания частей стиральной машины, в которой может осуществляться способ согласно изобретению. Возможны и другие варианты исполнения. Сведения, подтверждающие возможность осуществления изобретения Стиральная машина в варианте исполнения, представленном на фиг. 1, содержит бак 1 для стирального раствора, в котором с возможностью вращения установлен барабан 2, который может приводиться от двигателя 14. Ось 3 вращения барабана 2 приподнята спереди вверх на небольшой угол (например,13) от горизонтали, что облегчает доступ во внутреннюю полость барабана 2 и ее осмотр. Благодаря такому расположению, захватам 4 белья и форсункам 5 для стирального раствора 6 на внутренней поверхности обечайки барабана достигается интенсивное пропитывание белья 7 пеной. Стиральная машина содержит также систему подачи стирального раствора, которая состоит из водоподводящей арматуры для сети 8 бытового водоснабжения, клапана 9 с электрическим управлением и подводки 10 к баку 1 для стирального раствора. Эта подводка, при необходимости, может быть проведена через устройство 11 для смыва моющих средств ("смывной бункер"), из которого поступающая вода может переносить порции моющего средства в бак 1 для стирального раствора. Кроме того, в баке 1 для стирального раствора находится нагревательное устройство 13. Клапан 9, а также нагревательное устройство 13 могут управляться управляющим устройством 12 ("программным контроллером") в зависимости от хода выполнения программы, который может быть привязан внутри стиральной машины к времени и/или достижению определенных измеренных значений параметров, например уровня стирального раствора, уровня пены, температуры стирального раствора, частоты вращения барабана 2 и т.п. Предусмотрен датчик 15 для измерения гидростатического давления р в баке 1 для стирального раствора. Система 20 стока стирального раствора, которая согласно обычной практике содержит соответст-3 017720 вующие трубопроводы, а также выпускной клапан и насос для стирального раствора, ради наглядности показана лишь схематично. В качестве устройства 16 для подачи воздуха в стиральный раствор в варианте исполнения, представленном на фиг. 1, используется комбинация с воздушным компрессором 17, выпуск 18 которого расположен в нижней области 19 между барабаном 2 и баком 1 для стирального раствора. Захваты 4 белья в качестве дополнительного структурного рельефа барабана 2 оптимизированы для поддержки образования пены, как описано выше. В этой стиральной машине белье из высококачественных тканей может стираться в щадящем режиме при помощи пены, причем применяются признаки и параметры способа, описанные выше. Во избежание повторений здесь они еще раз не описываются. Регулирование образования пены осуществляется управляющей цепью, в которую входит датчик 15 и управляющее устройство 12, так что количество доступной для обработки текстильных изделий пены контролируется и, в частности, даже ограничивается путем попеременного включения и отключения компрессора 17 или изменения его мощности. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Стиральная машина для обработки белья пеной из стирального раствора, содержащая барабан (2),установленный с возможностью вращения в баке (1) для стирального раствора, систему (20) слива стирального раствора, расположенную на дне бака (1), приводной двигатель (14) барабана (2), нагревательное устройство (13), устройство (16) для подачи воздуха в стиральный раствор, способное включаться независимо от барабана (2), представляющее собой воздушный компрессор (17) с выпуском (18) в бак (1) для стирального раствора, расположенным в нижней области (19) между барабаном (2) и баком (1), при этом барабан (2) снабжен захватами (4) для белья в качестве дополнительного структурного рельефа для поддержки образования пены, а захваты (4) и/или цилиндрическая часть барабана имеют отверстия. 2. Стиральная машина по п.1, в которой устройство (16) для подачи воздуха выполнено с возможностью регулирования посредством контроллера (12) количества воздуха, подаваемого в стиральный раствор. 3. Стиральная машина по п.2, контроллер (12) которой соединен с датчиком (15) для определения количества стирального раствора или пены, находящейся в баке (1). 4. Способ обработки белья пеной из стирального раствора в стиральной машине по любому из предшествующих пунктов, согласно которому пену образуют путем подачи воздуха в стиральный раствор с помощью воздушного компрессора (17), при этом пену образуют с диаметром пузырьков меньшим, чем диаметр отверстий в захватах (4) и/или в барабане (2), и в количестве, достаточном для достижения пеной в барабане (2) высоты, составляющей от 1/3 до 2/3 внутреннего диаметра барабана (2), а образование пены дополнительно поддерживают посредством указанных захватов (4). 5. Способ по п.4, в котором устройством (16) для подачи воздуха управляют посредством контроллера (12). 6. Способ по одному из пп.4, 5, в котором для ускорения образования пены барабан (2) вращают с частотой (U2) в диапазоне от 30 до 80 об/мин. 7. Способ по одному из пп.4-6, посредством которого обрабатывают белье, представляющее собой изделия из шерсти, шелка или тюля.
