Двойная пачка с интегральным соединительным элементом

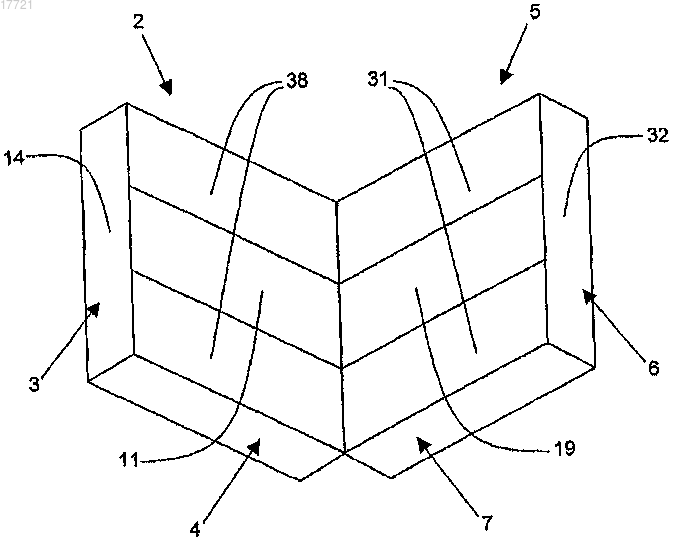

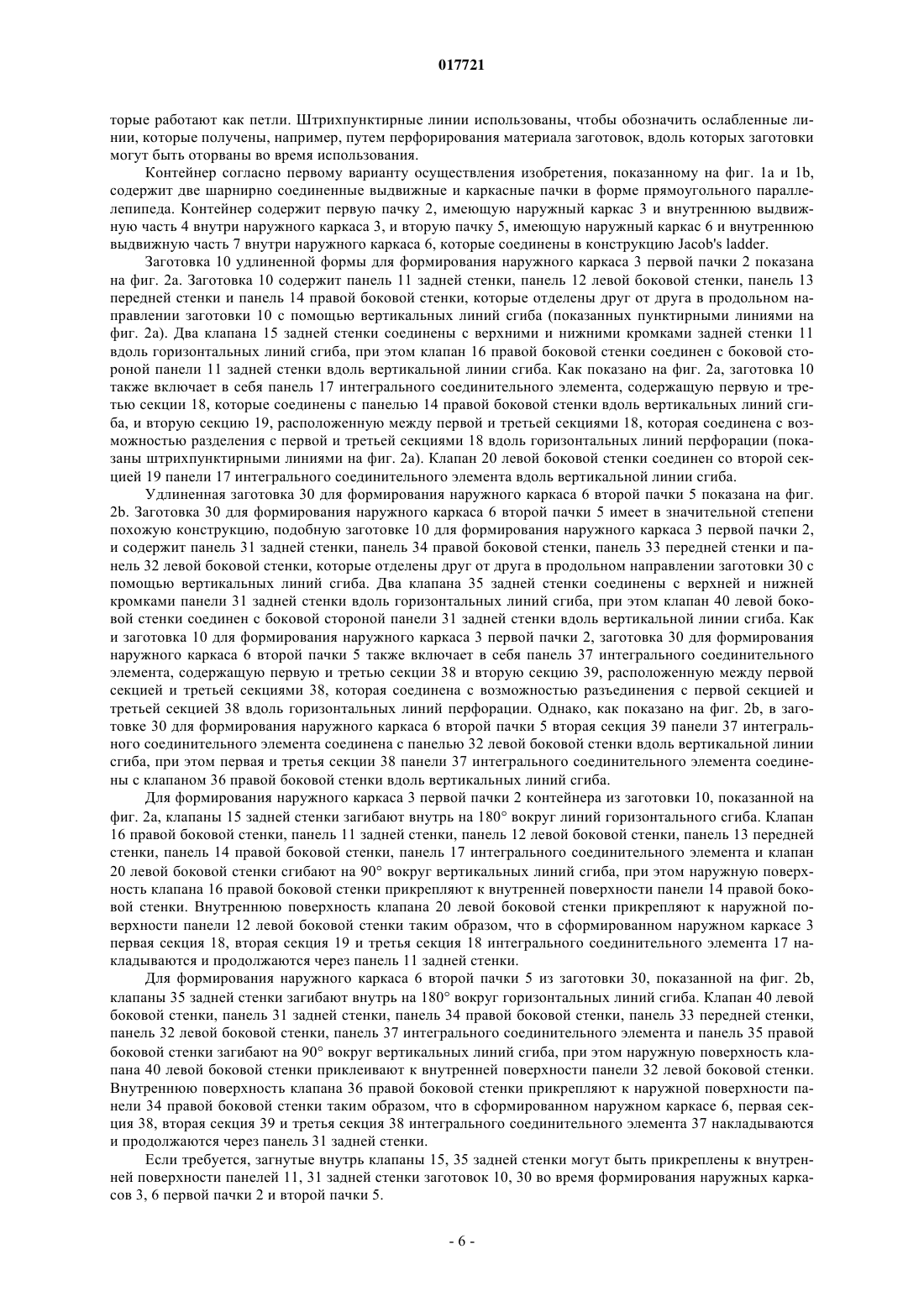

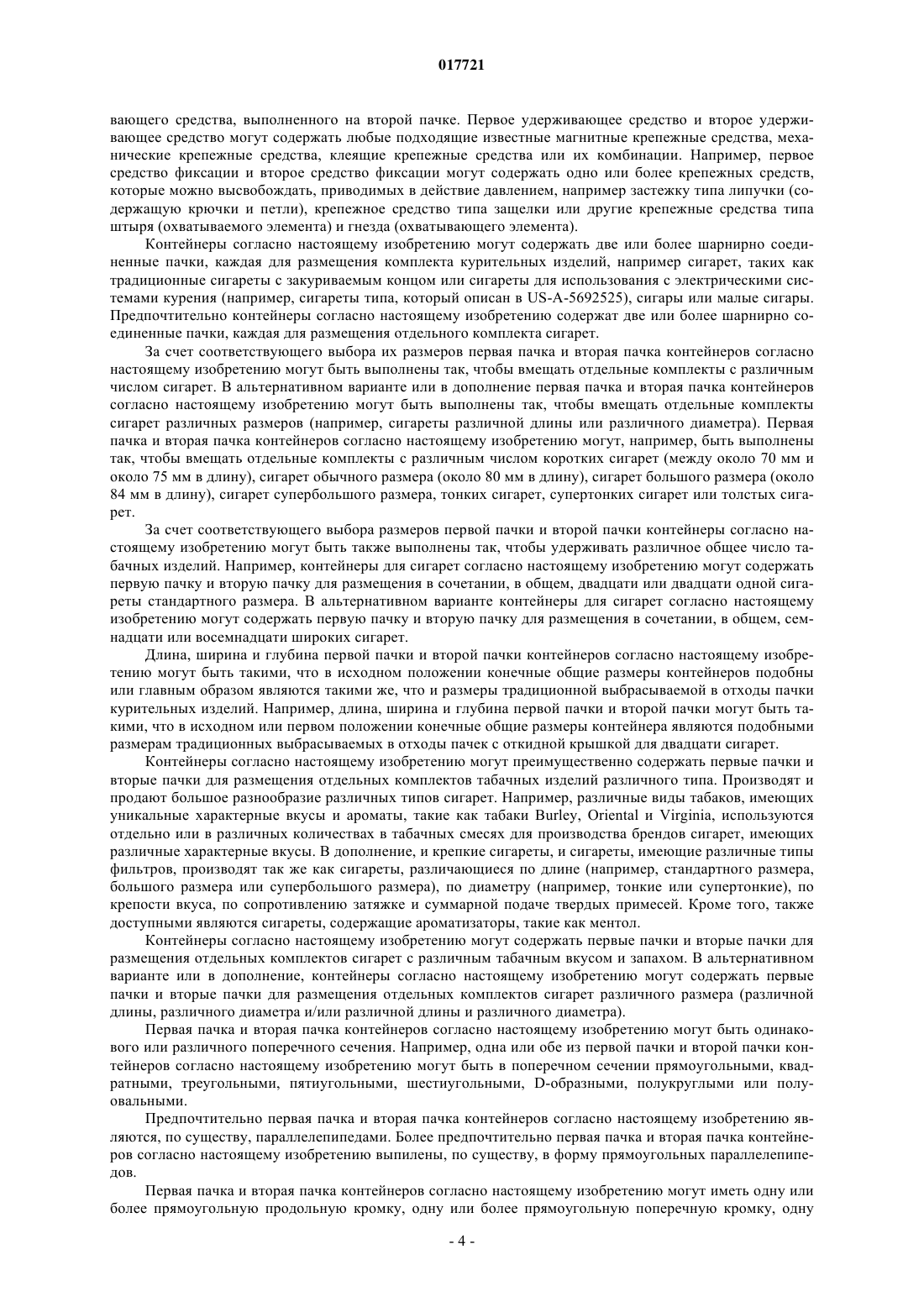

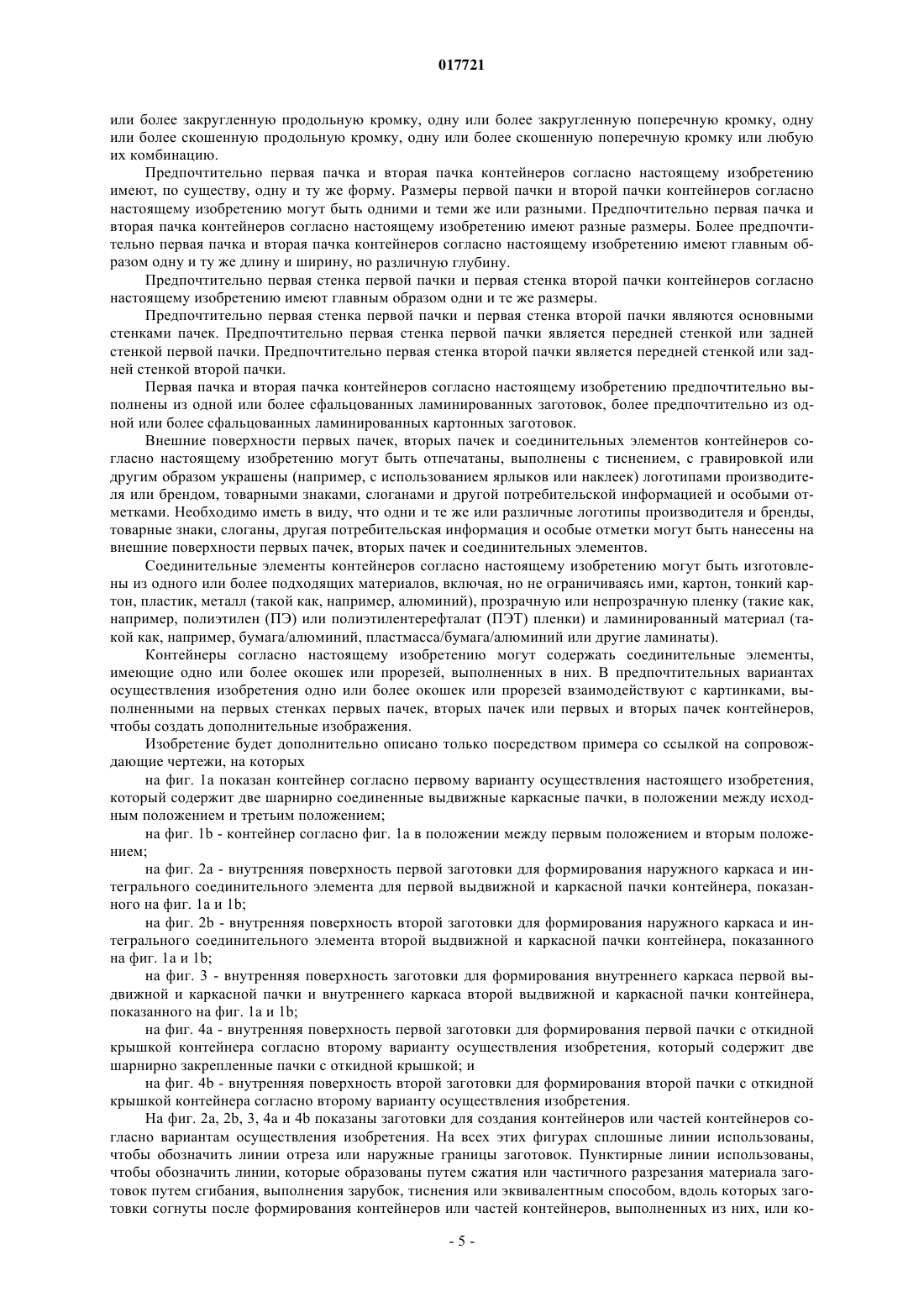

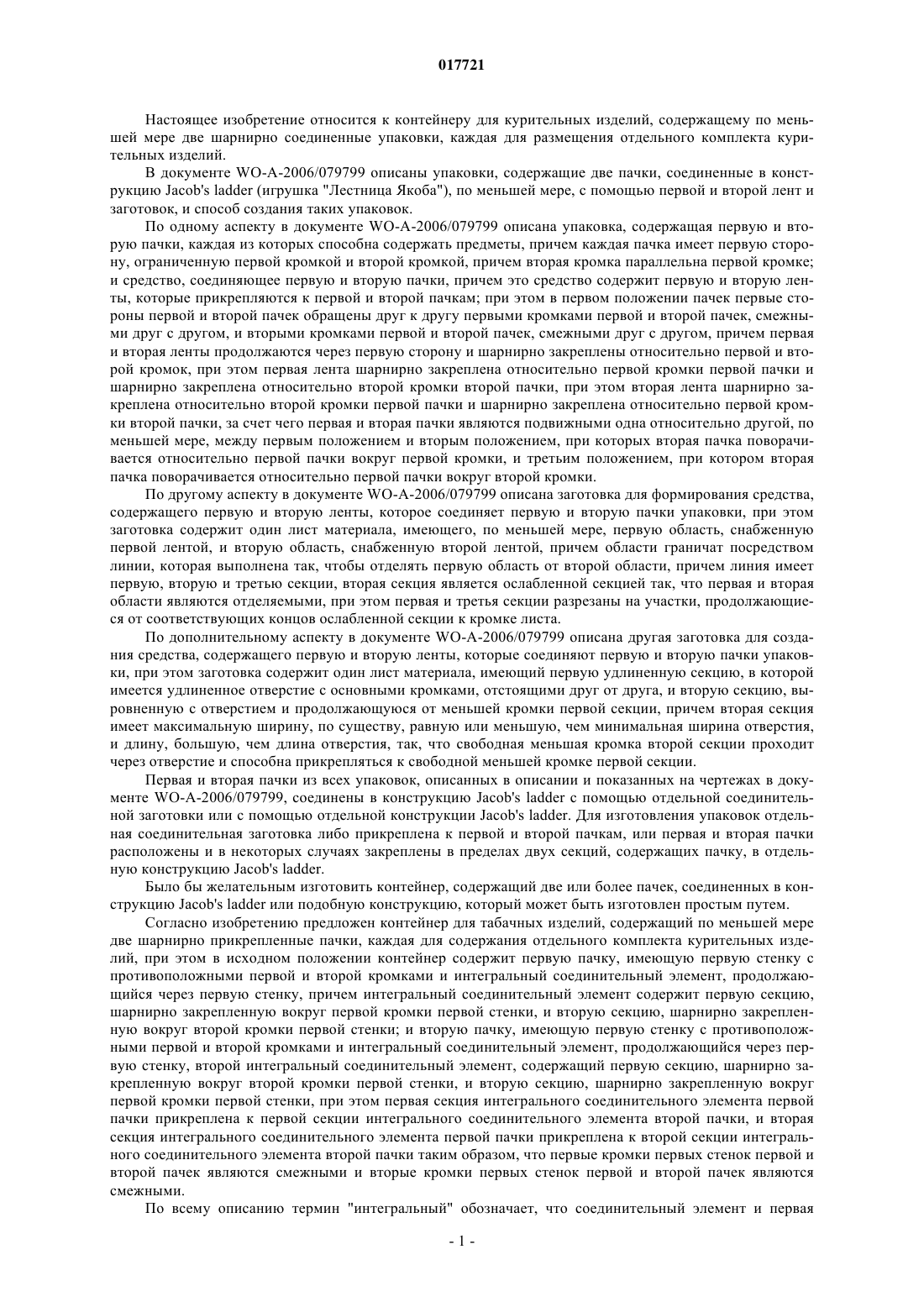

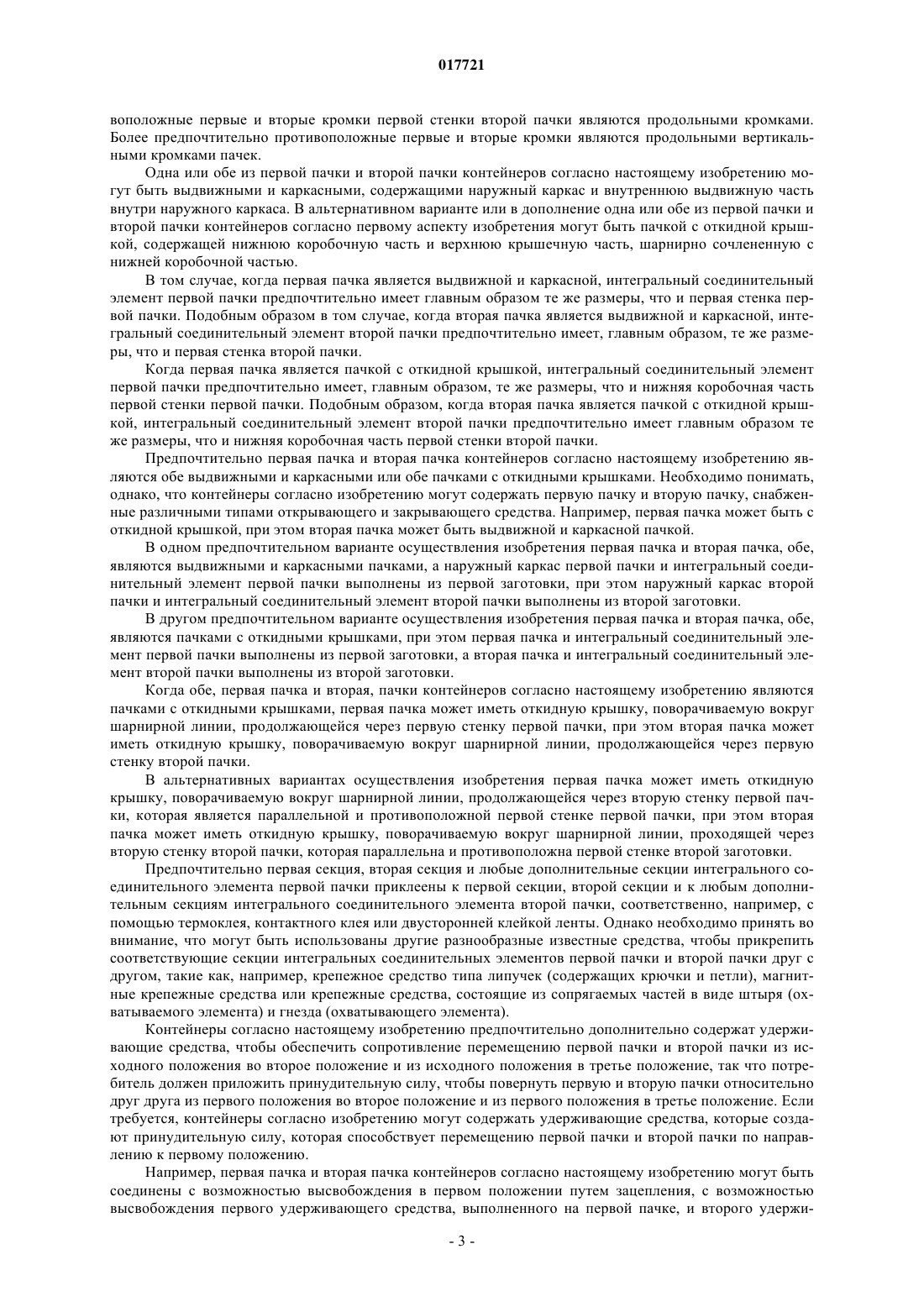

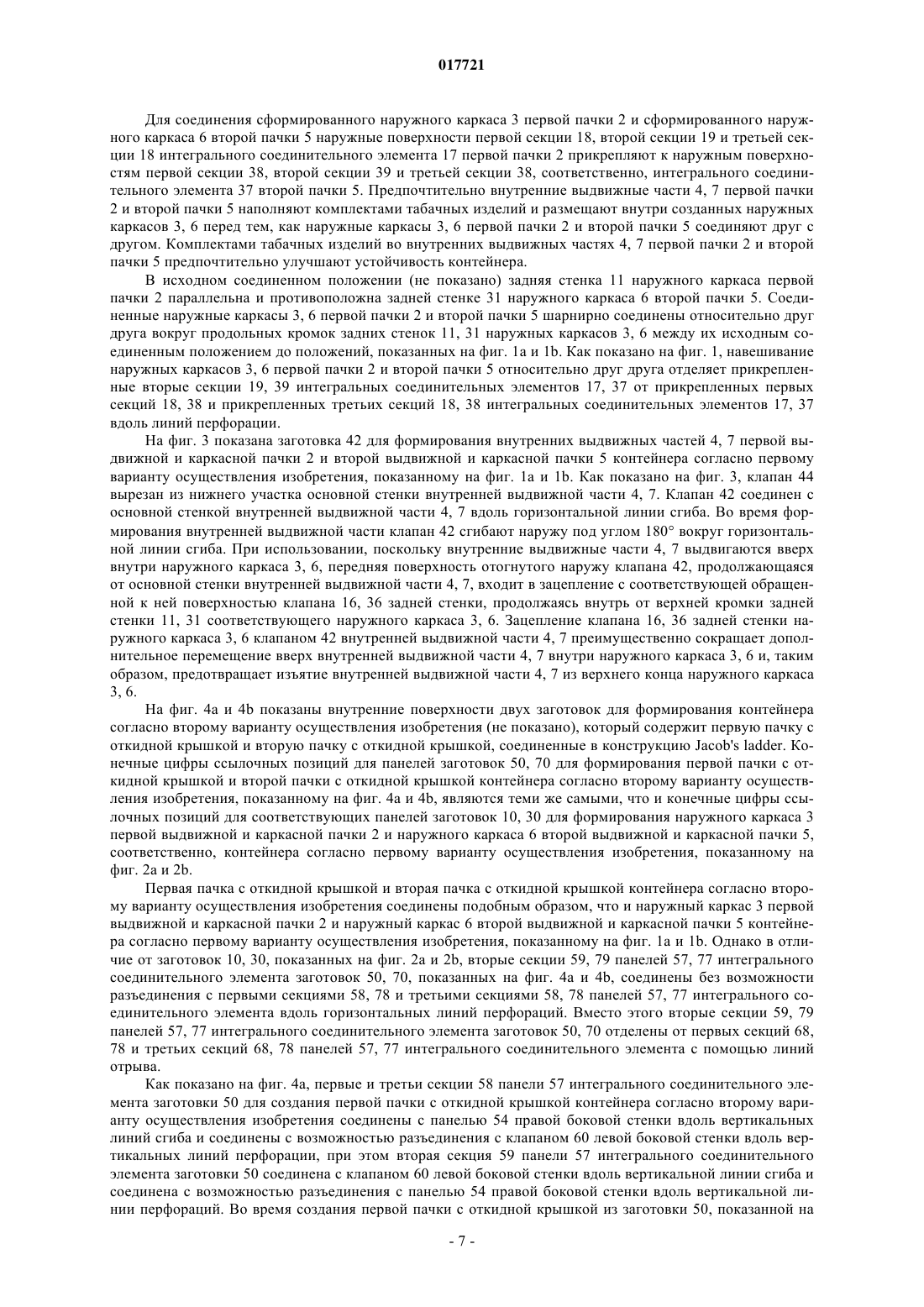

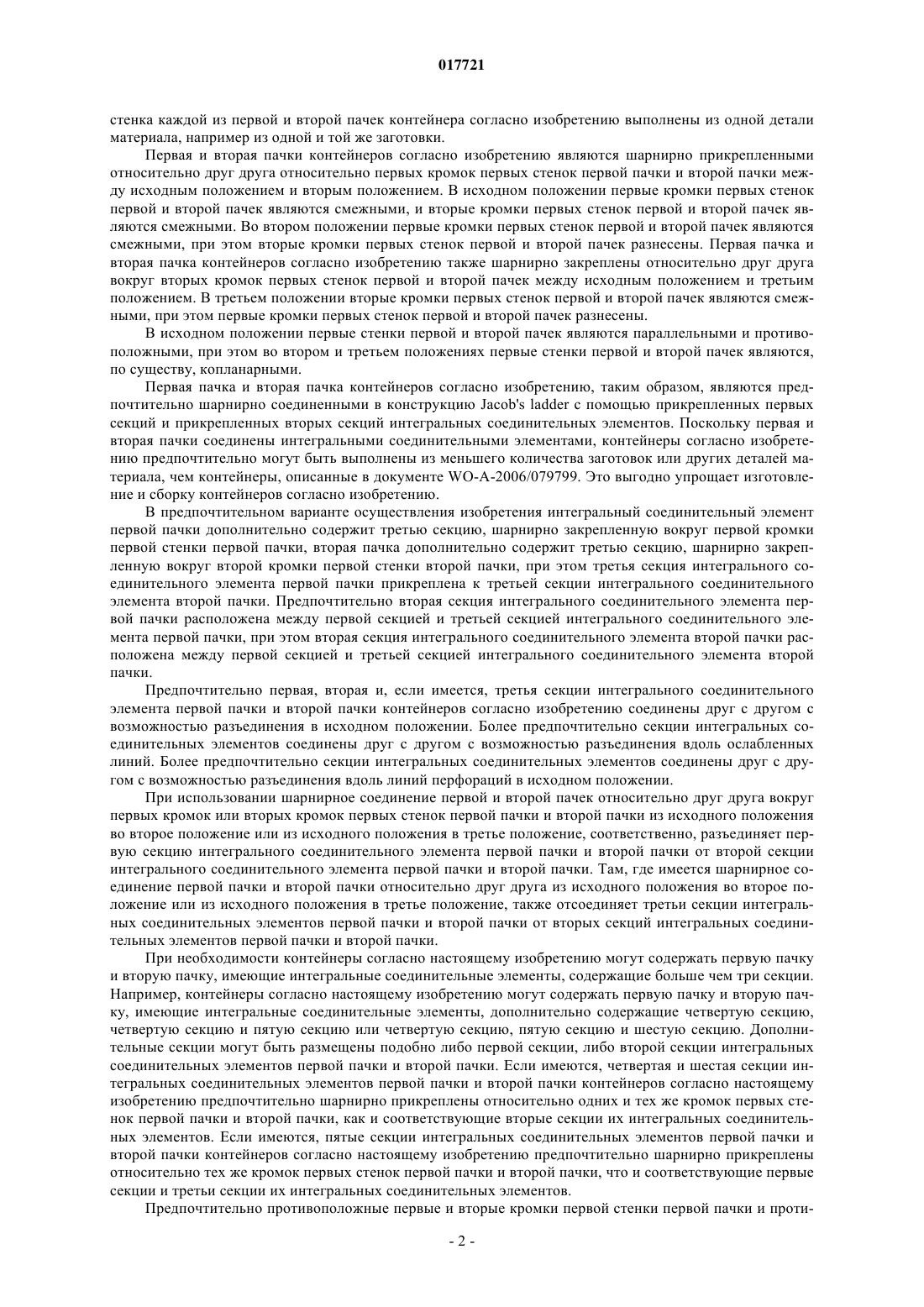

Контейнер для курительных изделий, содержащий по меньшей мере две пачки (2, 5), шарнирно соединенные в конструкцию "Jacob's ladder", каждая для размещения отдельного комплекта табачных изделий. В исходном положении контейнер содержит первую пачку (2), имеющую первую стенку (11, 51) с противоположными первой и второй кромками и интегральный соединительный элемент (17, 57), продолжающийся через первую стенку (11, 51), и вторую пачку (5), имеющую первую стенку (31, 71) с противоположными первой и второй кромками и интегральный соединительный элемент (37, 77), продолжающийся через первую стенку (31,71). Интегральный соединительный элемент (17, 57) первой пачки (2) содержит первую секцию(18, 58), шарнирно закрепленную относительно первой кромки первой стенки (11, 51) первой пачки (2), и вторую секцию (19, 59), шарнирно закрепленную относительно второй кромки первой стенки (11, 51) первой пачки (2). Интегральный соединительный элемент (37, 77) второй пачки (5) содержит первую секцию (38, 78), шарнирно закрепленную относительно второй кромки первой стенки (31, 71) второй пачки (5), и вторую секцию (39, 79), шарнирно закрепленную вокруг первой кромки первой стенки (31, 71) второй пачки (5). Первая секция (18, 58) интегрального соединительного элемента (17, 57) первой пачки (2) прикреплена к первой секции(38, 78) интегрального соединительного элемента (37, 77) второй пачки, и вторая секция (19, 59) интегрального соединительного элемента (17, 57) первой пачки прикреплена к второй секции (39,79) интегрального соединительного элемента (37, 77) второй пачки таким образом, чтобы первые кромки первых стенок (11, 51, 31, 71) первой (2) и второй (5) пачек являлись смежными, при этом вторые кромки первых стенок (11, 51, 31, 71) первой (2) и второй (5) пачек являлись смежными.(71)(73) Заявитель и патентовладелец: ФИЛИП МОРРИС ПРОДАКТС С.А. 017721 Настоящее изобретение относится к контейнеру для курительных изделий, содержащему по меньшей мере две шарнирно соединенные упаковки, каждая для размещения отдельного комплекта курительных изделий. В документе WO-A-2006/079799 описаны упаковки, содержащие две пачки, соединенные в конструкцию Jacob's ladder (игрушка "Лестница Якоба"), по меньшей мере, с помощью первой и второй лент и заготовок, и способ создания таких упаковок. По одному аспекту в документе WO-A-2006/079799 описана упаковка, содержащая первую и вторую пачки, каждая из которых способна содержать предметы, причем каждая пачка имеет первую сторону, ограниченную первой кромкой и второй кромкой, причем вторая кромка параллельна первой кромке; и средство, соединяющее первую и вторую пачки, причем это средство содержит первую и вторую ленты, которые прикрепляются к первой и второй пачкам; при этом в первом положении пачек первые стороны первой и второй пачек обращены друг к другу первыми кромками первой и второй пачек, смежными друг с другом, и вторыми кромками первой и второй пачек, смежными друг с другом, причем первая и вторая ленты продолжаются через первую сторону и шарнирно закреплены относительно первой и второй кромок, при этом первая лента шарнирно закреплена относительно первой кромки первой пачки и шарнирно закреплена относительно второй кромки второй пачки, при этом вторая лента шарнирно закреплена относительно второй кромки первой пачки и шарнирно закреплена относительно первой кромки второй пачки, за счет чего первая и вторая пачки являются подвижными одна относительно другой, по меньшей мере, между первым положением и вторым положением, при которых вторая пачка поворачивается относительно первой пачки вокруг первой кромки, и третьим положением, при котором вторая пачка поворачивается относительно первой пачки вокруг второй кромки. По другому аспекту в документе WO-A-2006/079799 описана заготовка для формирования средства,содержащего первую и вторую ленты, которое соединяет первую и вторую пачки упаковки, при этом заготовка содержит один лист материала, имеющего, по меньшей мере, первую область, снабженную первой лентой, и вторую область, снабженную второй лентой, причем области граничат посредством линии, которая выполнена так, чтобы отделять первую область от второй области, причем линия имеет первую, вторую и третью секции, вторая секция является ослабленной секцией так, что первая и вторая области являются отделяемыми, при этом первая и третья секции разрезаны на участки, продолжающиеся от соответствующих концов ослабленной секции к кромке листа. По дополнительному аспекту в документе WO-A-2006/079799 описана другая заготовка для создания средства, содержащего первую и вторую ленты, которые соединяют первую и вторую пачки упаковки, при этом заготовка содержит один лист материала, имеющий первую удлиненную секцию, в которой имеется удлиненное отверстие с основными кромками, отстоящими друг от друга, и вторую секцию, выровненную с отверстием и продолжающуюся от меньшей кромки первой секции, причем вторая секция имеет максимальную ширину, по существу, равную или меньшую, чем минимальная ширина отверстия,и длину, большую, чем длина отверстия, так, что свободная меньшая кромка второй секции проходит через отверстие и способна прикрепляться к свободной меньшей кромке первой секции. Первая и вторая пачки из всех упаковок, описанных в описании и показанных на чертежах в документе WO-A-2006/079799, соединены в конструкцию Jacob's ladder с помощью отдельной соединительной заготовки или с помощью отдельной конструкции Jacob's ladder. Для изготовления упаковок отдельная соединительная заготовка либо прикреплена к первой и второй пачкам, или первая и вторая пачки расположены и в некоторых случаях закреплены в пределах двух секций, содержащих пачку, в отдельную конструкцию Jacob's ladder. Было бы желательным изготовить контейнер, содержащий две или более пачек, соединенных в конструкцию Jacob's ladder или подобную конструкцию, который может быть изготовлен простым путем. Согласно изобретению предложен контейнер для табачных изделий, содержащий по меньшей мере две шарнирно прикрепленные пачки, каждая для содержания отдельного комплекта курительных изделий, при этом в исходном положении контейнер содержит первую пачку, имеющую первую стенку с противоположными первой и второй кромками и интегральный соединительный элемент, продолжающийся через первую стенку, причем интегральный соединительный элемент содержит первую секцию,шарнирно закрепленную вокруг первой кромки первой стенки, и вторую секцию, шарнирно закрепленную вокруг второй кромки первой стенки; и вторую пачку, имеющую первую стенку с противоположными первой и второй кромками и интегральный соединительный элемент, продолжающийся через первую стенку, второй интегральный соединительный элемент, содержащий первую секцию, шарнирно закрепленную вокруг второй кромки первой стенки, и вторую секцию, шарнирно закрепленную вокруг первой кромки первой стенки, при этом первая секция интегрального соединительного элемента первой пачки прикреплена к первой секции интегрального соединительного элемента второй пачки, и вторая секция интегрального соединительного элемента первой пачки прикреплена к второй секции интегрального соединительного элемента второй пачки таким образом, что первые кромки первых стенок первой и второй пачек являются смежными и вторые кромки первых стенок первой и второй пачек являются смежными. По всему описанию термин "интегральный" обозначает, что соединительный элемент и первая-1 017721 стенка каждой из первой и второй пачек контейнера согласно изобретению выполнены из одной детали материала, например из одной и той же заготовки. Первая и вторая пачки контейнеров согласно изобретению являются шарнирно прикрепленными относительно друг друга относительно первых кромок первых стенок первой пачки и второй пачки между исходным положением и вторым положением. В исходном положении первые кромки первых стенок первой и второй пачек являются смежными, и вторые кромки первых стенок первой и второй пачек являются смежными. Во втором положении первые кромки первых стенок первой и второй пачек являются смежными, при этом вторые кромки первых стенок первой и второй пачек разнесены. Первая пачка и вторая пачка контейнеров согласно изобретению также шарнирно закреплены относительно друг друга вокруг вторых кромок первых стенок первой и второй пачек между исходным положением и третьим положением. В третьем положении вторые кромки первых стенок первой и второй пачек являются смежными, при этом первые кромки первых стенок первой и второй пачек разнесены. В исходном положении первые стенки первой и второй пачек являются параллельными и противоположными, при этом во втором и третьем положениях первые стенки первой и второй пачек являются,по существу, копланарными. Первая пачка и вторая пачка контейнеров согласно изобретению, таким образом, являются предпочтительно шарнирно соединенными в конструкцию Jacob's ladder с помощью прикрепленных первых секций и прикрепленных вторых секций интегральных соединительных элементов. Поскольку первая и вторая пачки соединены интегральными соединительными элементами, контейнеры согласно изобретению предпочтительно могут быть выполнены из меньшего количества заготовок или других деталей материала, чем контейнеры, описанные в документе WO-A-2006/079799. Это выгодно упрощает изготовление и сборку контейнеров согласно изобретению. В предпочтительном варианте осуществления изобретения интегральный соединительный элемент первой пачки дополнительно содержит третью секцию, шарнирно закрепленную вокруг первой кромки первой стенки первой пачки, вторая пачка дополнительно содержит третью секцию, шарнирно закрепленную вокруг второй кромки первой стенки второй пачки, при этом третья секция интегрального соединительного элемента первой пачки прикреплена к третьей секции интегрального соединительного элемента второй пачки. Предпочтительно вторая секция интегрального соединительного элемента первой пачки расположена между первой секцией и третьей секцией интегрального соединительного элемента первой пачки, при этом вторая секция интегрального соединительного элемента второй пачки расположена между первой секцией и третьей секцией интегрального соединительного элемента второй пачки. Предпочтительно первая, вторая и, если имеется, третья секции интегрального соединительного элемента первой пачки и второй пачки контейнеров согласно изобретению соединены друг с другом с возможностью разъединения в исходном положении. Более предпочтительно секции интегральных соединительных элементов соединены друг с другом с возможностью разъединения вдоль ослабленных линий. Более предпочтительно секции интегральных соединительных элементов соединены друг с другом с возможностью разъединения вдоль линий перфораций в исходном положении. При использовании шарнирное соединение первой и второй пачек относительно друг друга вокруг первых кромок или вторых кромок первых стенок первой пачки и второй пачки из исходного положения во второе положение или из исходного положения в третье положение, соответственно, разъединяет первую секцию интегрального соединительного элемента первой пачки и второй пачки от второй секции интегрального соединительного элемента первой пачки и второй пачки. Там, где имеется шарнирное соединение первой пачки и второй пачки относительно друг друга из исходного положения во второе положение или из исходного положения в третье положение, также отсоединяет третьи секции интегральных соединительных элементов первой пачки и второй пачки от вторых секций интегральных соединительных элементов первой пачки и второй пачки. При необходимости контейнеры согласно настоящему изобретению могут содержать первую пачку и вторую пачку, имеющие интегральные соединительные элементы, содержащие больше чем три секции. Например, контейнеры согласно настоящему изобретению могут содержать первую пачку и вторую пачку, имеющие интегральные соединительные элементы, дополнительно содержащие четвертую секцию,четвертую секцию и пятую секцию или четвертую секцию, пятую секцию и шестую секцию. Дополнительные секции могут быть размещены подобно либо первой секции, либо второй секции интегральных соединительных элементов первой пачки и второй пачки. Если имеются, четвертая и шестая секции интегральных соединительных элементов первой пачки и второй пачки контейнеров согласно настоящему изобретению предпочтительно шарнирно прикреплены относительно одних и тех же кромок первых стенок первой пачки и второй пачки, как и соответствующие вторые секции их интегральных соединительных элементов. Если имеются, пятые секции интегральных соединительных элементов первой пачки и второй пачки контейнеров согласно настоящему изобретению предпочтительно шарнирно прикреплены относительно тех же кромок первых стенок первой пачки и второй пачки, что и соответствующие первые секции и третьи секции их интегральных соединительных элементов. Предпочтительно противоположные первые и вторые кромки первой стенки первой пачки и проти-2 017721 воположные первые и вторые кромки первой стенки второй пачки являются продольными кромками. Более предпочтительно противоположные первые и вторые кромки являются продольными вертикальными кромками пачек. Одна или обе из первой пачки и второй пачки контейнеров согласно настоящему изобретению могут быть выдвижными и каркасными, содержащими наружный каркас и внутреннюю выдвижную часть внутри наружного каркаса. В альтернативном варианте или в дополнение одна или обе из первой пачки и второй пачки контейнеров согласно первому аспекту изобретения могут быть пачкой с откидной крышкой, содержащей нижнюю коробочную часть и верхнюю крышечную часть, шарнирно сочлененную с нижней коробочной частью. В том случае, когда первая пачка является выдвижной и каркасной, интегральный соединительный элемент первой пачки предпочтительно имеет главным образом те же размеры, что и первая стенка первой пачки. Подобным образом в том случае, когда вторая пачка является выдвижной и каркасной, интегральный соединительный элемент второй пачки предпочтительно имеет, главным образом, те же размеры, что и первая стенка второй пачки. Когда первая пачка является пачкой с откидной крышкой, интегральный соединительный элемент первой пачки предпочтительно имеет, главным образом, те же размеры, что и нижняя коробочная часть первой стенки первой пачки. Подобным образом, когда вторая пачка является пачкой с откидной крышкой, интегральный соединительный элемент второй пачки предпочтительно имеет главным образом те же размеры, что и нижняя коробочная часть первой стенки второй пачки. Предпочтительно первая пачка и вторая пачка контейнеров согласно настоящему изобретению являются обе выдвижными и каркасными или обе пачками с откидными крышками. Необходимо понимать,однако, что контейнеры согласно изобретению могут содержать первую пачку и вторую пачку, снабженные различными типами открывающего и закрывающего средства. Например, первая пачка может быть с откидной крышкой, при этом вторая пачка может быть выдвижной и каркасной пачкой. В одном предпочтительном варианте осуществления изобретения первая пачка и вторая пачка, обе,являются выдвижными и каркасными пачками, а наружный каркас первой пачки и интегральный соединительный элемент первой пачки выполнены из первой заготовки, при этом наружный каркас второй пачки и интегральный соединительный элемент второй пачки выполнены из второй заготовки. В другом предпочтительном варианте осуществления изобретения первая пачка и вторая пачка, обе,являются пачками с откидными крышками, при этом первая пачка и интегральный соединительный элемент первой пачки выполнены из первой заготовки, а вторая пачка и интегральный соединительный элемент второй пачки выполнены из второй заготовки. Когда обе, первая пачка и вторая, пачки контейнеров согласно настоящему изобретению являются пачками с откидными крышками, первая пачка может иметь откидную крышку, поворачиваемую вокруг шарнирной линии, продолжающейся через первую стенку первой пачки, при этом вторая пачка может иметь откидную крышку, поворачиваемую вокруг шарнирной линии, продолжающейся через первую стенку второй пачки. В альтернативных вариантах осуществления изобретения первая пачка может иметь откидную крышку, поворачиваемую вокруг шарнирной линии, продолжающейся через вторую стенку первой пачки, которая является параллельной и противоположной первой стенке первой пачки, при этом вторая пачка может иметь откидную крышку, поворачиваемую вокруг шарнирной линии, проходящей через вторую стенку второй пачки, которая параллельна и противоположна первой стенке второй заготовки. Предпочтительно первая секция, вторая секция и любые дополнительные секции интегрального соединительного элемента первой пачки приклеены к первой секции, второй секции и к любым дополнительным секциям интегрального соединительного элемента второй пачки, соответственно, например, с помощью термоклея, контактного клея или двусторонней клейкой ленты. Однако необходимо принять во внимание, что могут быть использованы другие разнообразные известные средства, чтобы прикрепить соответствующие секции интегральных соединительных элементов первой пачки и второй пачки друг с другом, такие как, например, крепежное средство типа липучек (содержащих крючки и петли), магнитные крепежные средства или крепежные средства, состоящие из сопрягаемых частей в виде штыря (охватываемого элемента) и гнезда (охватывающего элемента). Контейнеры согласно настоящему изобретению предпочтительно дополнительно содержат удерживающие средства, чтобы обеспечить сопротивление перемещению первой пачки и второй пачки из исходного положения во второе положение и из исходного положения в третье положение, так что потребитель должен приложить принудительную силу, чтобы повернуть первую и вторую пачки относительно друг друга из первого положения во второе положение и из первого положения в третье положение. Если требуется, контейнеры согласно изобретению могут содержать удерживающие средства, которые создают принудительную силу, которая способствует перемещению первой пачки и второй пачки по направлению к первому положению. Например, первая пачка и вторая пачка контейнеров согласно настоящему изобретению могут быть соединены с возможностью высвобождения в первом положении путем зацепления, с возможностью высвобождения первого удерживающего средства, выполненного на первой пачке, и второго удержи-3 017721 вающего средства, выполненного на второй пачке. Первое удерживающее средство и второе удерживающее средство могут содержать любые подходящие известные магнитные крепежные средства, механические крепежные средства, клеящие крепежные средства или их комбинации. Например, первое средство фиксации и второе средство фиксации могут содержать одно или более крепежных средств,которые можно высвобождать, приводимых в действие давлением, например застежку типа липучки (содержащую крючки и петли), крепежное средство типа защелки или другие крепежные средства типа штыря (охватываемого элемента) и гнезда (охватывающего элемента). Контейнеры согласно настоящему изобретению могут содержать две или более шарнирно соединенные пачки, каждая для размещения комплекта курительных изделий, например сигарет, таких как традиционные сигареты с закуриваемым концом или сигареты для использования с электрическими системами курения (например, сигареты типа, который описан в US-A-5692525), сигары или малые сигары. Предпочтительно контейнеры согласно настоящему изобретению содержат две или более шарнирно соединенные пачки, каждая для размещения отдельного комплекта сигарет. За счет соответствующего выбора их размеров первая пачка и вторая пачка контейнеров согласно настоящему изобретению могут быть выполнены так, чтобы вмещать отдельные комплекты с различным числом сигарет. В альтернативном варианте или в дополнение первая пачка и вторая пачка контейнеров согласно настоящему изобретению могут быть выполнены так, чтобы вмещать отдельные комплекты сигарет различных размеров (например, сигареты различной длины или различного диаметра). Первая пачка и вторая пачка контейнеров согласно настоящему изобретению могут, например, быть выполнены так, чтобы вмещать отдельные комплекты с различным числом коротких сигарет (между около 70 мм и около 75 мм в длину), сигарет обычного размера (около 80 мм в длину), сигарет большого размера (около 84 мм в длину), сигарет супербольшого размера, тонких сигарет, супертонких сигарет или толстых сигарет. За счет соответствующего выбора размеров первой пачки и второй пачки контейнеры согласно настоящему изобретению могут быть также выполнены так, чтобы удерживать различное общее число табачных изделий. Например, контейнеры для сигарет согласно настоящему изобретению могут содержать первую пачку и вторую пачку для размещения в сочетании, в общем, двадцати или двадцати одной сигареты стандартного размера. В альтернативном варианте контейнеры для сигарет согласно настоящему изобретению могут содержать первую пачку и вторую пачку для размещения в сочетании, в общем, семнадцати или восемнадцати широких сигарет. Длина, ширина и глубина первой пачки и второй пачки контейнеров согласно настоящему изобретению могут быть такими, что в исходном положении конечные общие размеры контейнеров подобны или главным образом являются такими же, что и размеры традиционной выбрасываемой в отходы пачки курительных изделий. Например, длина, ширина и глубина первой пачки и второй пачки могут быть такими, что в исходном или первом положении конечные общие размеры контейнера являются подобными размерам традиционных выбрасываемых в отходы пачек с откидной крышкой для двадцати сигарет. Контейнеры согласно настоящему изобретению могут преимущественно содержать первые пачки и вторые пачки для размещения отдельных комплектов табачных изделий различного типа. Производят и продают большое разнообразие различных типов сигарет. Например, различные виды табаков, имеющих уникальные характерные вкусы и ароматы, такие как табаки Burley, Oriental и Virginia, используются отдельно или в различных количествах в табачных смесях для производства брендов сигарет, имеющих различные характерные вкусы. В дополнение, и крепкие сигареты, и сигареты, имеющие различные типы фильтров, производят так же как сигареты, различающиеся по длине (например, стандартного размера,большого размера или супербольшого размера), по диаметру (например, тонкие или супертонкие), по крепости вкуса, по сопротивлению затяжке и суммарной подаче твердых примесей. Кроме того, также доступными являются сигареты, содержащие ароматизаторы, такие как ментол. Контейнеры согласно настоящему изобретению могут содержать первые пачки и вторые пачки для размещения отдельных комплектов сигарет с различным табачным вкусом и запахом. В альтернативном варианте или в дополнение, контейнеры согласно настоящему изобретению могут содержать первые пачки и вторые пачки для размещения отдельных комплектов сигарет различного размера (различной длины, различного диаметра и/или различной длины и различного диаметра). Первая пачка и вторая пачка контейнеров согласно настоящему изобретению могут быть одинакового или различного поперечного сечения. Например, одна или обе из первой пачки и второй пачки контейнеров согласно настоящему изобретению могут быть в поперечном сечении прямоугольными, квадратными, треугольными, пятиугольными, шестиугольными, D-образными, полукруглыми или полуовальными. Предпочтительно первая пачка и вторая пачка контейнеров согласно настоящему изобретению являются, по существу, параллелепипедами. Более предпочтительно первая пачка и вторая пачка контейнеров согласно настоящему изобретению выпилены, по существу, в форму прямоугольных параллелепипедов. Первая пачка и вторая пачка контейнеров согласно настоящему изобретению могут иметь одну или более прямоугольную продольную кромку, одну или более прямоугольную поперечную кромку, одну-4 017721 или более закругленную продольную кромку, одну или более закругленную поперечную кромку, одну или более скошенную продольную кромку, одну или более скошенную поперечную кромку или любую их комбинацию. Предпочтительно первая пачка и вторая пачка контейнеров согласно настоящему изобретению имеют, по существу, одну и ту же форму. Размеры первой пачки и второй пачки контейнеров согласно настоящему изобретению могут быть одними и теми же или разными. Предпочтительно первая пачка и вторая пачка контейнеров согласно настоящему изобретению имеют разные размеры. Более предпочтительно первая пачка и вторая пачка контейнеров согласно настоящему изобретению имеют главным образом одну и ту же длину и ширину, но различную глубину. Предпочтительно первая стенка первой пачки и первая стенка второй пачки контейнеров согласно настоящему изобретению имеют главным образом одни и те же размеры. Предпочтительно первая стенка первой пачки и первая стенка второй пачки являются основными стенками пачек. Предпочтительно первая стенка первой пачки является передней стенкой или задней стенкой первой пачки. Предпочтительно первая стенка второй пачки является передней стенкой или задней стенкой второй пачки. Первая пачка и вторая пачка контейнеров согласно настоящему изобретению предпочтительно выполнены из одной или более сфальцованных ламинированных заготовок, более предпочтительно из одной или более сфальцованных ламинированных картонных заготовок. Внешние поверхности первых пачек, вторых пачек и соединительных элементов контейнеров согласно настоящему изобретению могут быть отпечатаны, выполнены с тиснением, с гравировкой или другим образом украшены (например, с использованием ярлыков или наклеек) логотипами производителя или брендом, товарными знаками, слоганами и другой потребительской информацией и особыми отметками. Необходимо иметь в виду, что одни и те же или различные логотипы производителя и бренды,товарные знаки, слоганы, другая потребительская информация и особые отметки могут быть нанесены на внешние поверхности первых пачек, вторых пачек и соединительных элементов. Соединительные элементы контейнеров согласно настоящему изобретению могут быть изготовлены из одного или более подходящих материалов, включая, но не ограничиваясь ими, картон, тонкий картон, пластик, металл (такой как, например, алюминий), прозрачную или непрозрачную пленку (такие как,например, полиэтилен (ПЭ) или полиэтилентерефталат (ПЭТ) пленки) и ламинированный материал (такой как, например, бумага/алюминий, пластмасса/бумага/алюминий или другие ламинаты). Контейнеры согласно настоящему изобретению могут содержать соединительные элементы,имеющие одно или более окошек или прорезей, выполненных в них. В предпочтительных вариантах осуществления изобретения одно или более окошек или прорезей взаимодействуют с картинками, выполненными на первых стенках первых пачек, вторых пачек или первых и вторых пачек контейнеров,чтобы создать дополнительные изображения. Изобретение будет дополнительно описано только посредством примера со ссылкой на сопровождающие чертежи, на которых на фиг. 1a показан контейнер согласно первому варианту осуществления настоящего изобретения,который содержит две шарнирно соединенные выдвижные каркасные пачки, в положении между исходным положением и третьим положением; на фиг. 1b - контейнер согласно фиг. 1 а в положении между первым положением и вторым положением; на фиг. 2 а - внутренняя поверхность первой заготовки для формирования наружного каркаса и интегрального соединительного элемента для первой выдвижной и каркасной пачки контейнера, показанного на фиг. 1 а и 1b; на фиг. 2b - внутренняя поверхность второй заготовки для формирования наружного каркаса и интегрального соединительного элемента второй выдвижной и каркасной пачки контейнера, показанного на фиг. 1 а и 1b; на фиг. 3 - внутренняя поверхность заготовки для формирования внутреннего каркаса первой выдвижной и каркасной пачки и внутреннего каркаса второй выдвижной и каркасной пачки контейнера,показанного на фиг. 1 а и 1b; на фиг. 4 а - внутренняя поверхность первой заготовки для формирования первой пачки с откидной крышкой контейнера согласно второму варианту осуществления изобретения, который содержит две шарнирно закрепленные пачки с откидной крышкой; и на фиг. 4b - внутренняя поверхность второй заготовки для формирования второй пачки с откидной крышкой контейнера согласно второму варианту осуществления изобретения. На фиг. 2 а, 2b, 3, 4 а и 4b показаны заготовки для создания контейнеров или частей контейнеров согласно вариантам осуществления изобретения. На всех этих фигурах сплошные линии использованы,чтобы обозначить линии отреза или наружные границы заготовок. Пунктирные линии использованы,чтобы обозначить линии, которые образованы путем сжатия или частичного разрезания материала заготовок путем сгибания, выполнения зарубок, тиснения или эквивалентным способом, вдоль которых заготовки согнуты после формирования контейнеров или частей контейнеров, выполненных из них, или ко-5 017721 торые работают как петли. Штрихпунктирные линии использованы, чтобы обозначить ослабленные линии, которые получены, например, путем перфорирования материала заготовок, вдоль которых заготовки могут быть оторваны во время использования. Контейнер согласно первому варианту осуществления изобретения, показанному на фиг. 1 а и 1b,содержит две шарнирно соединенные выдвижные и каркасные пачки в форме прямоугольного параллелепипеда. Контейнер содержит первую пачку 2, имеющую наружный каркас 3 и внутреннюю выдвижную часть 4 внутри наружного каркаса 3, и вторую пачку 5, имеющую наружный каркас 6 и внутреннюю выдвижную часть 7 внутри наружного каркаса 6, которые соединены в конструкцию Jacob's ladder. Заготовка 10 удлиненной формы для формирования наружного каркаса 3 первой пачки 2 показана на фиг. 2 а. Заготовка 10 содержит панель 11 задней стенки, панель 12 левой боковой стенки, панель 13 передней стенки и панель 14 правой боковой стенки, которые отделены друг от друга в продольном направлении заготовки 10 с помощью вертикальных линий сгиба (показанных пунктирными линиями на фиг. 2 а). Два клапана 15 задней стенки соединены с верхними и нижними кромками задней стенки 11 вдоль горизонтальных линий сгиба, при этом клапан 16 правой боковой стенки соединен с боковой стороной панели 11 задней стенки вдоль вертикальной линии сгиба. Как показано на фиг. 2 а, заготовка 10 также включает в себя панель 17 интегрального соединительного элемента, содержащую первую и третью секции 18, которые соединены с панелью 14 правой боковой стенки вдоль вертикальных линий сгиба, и вторую секцию 19, расположенную между первой и третьей секциями 18, которая соединена с возможностью разделения с первой и третьей секциями 18 вдоль горизонтальных линий перфорации (показаны штрихпунктирными линиями на фиг. 2 а). Клапан 20 левой боковой стенки соединен со второй секцией 19 панели 17 интегрального соединительного элемента вдоль вертикальной линии сгиба. Удлиненная заготовка 30 для формирования наружного каркаса 6 второй пачки 5 показана на фиг. 2b. Заготовка 30 для формирования наружного каркаса 6 второй пачки 5 имеет в значительной степени похожую конструкцию, подобную заготовке 10 для формирования наружного каркаса 3 первой пачки 2,и содержит панель 31 задней стенки, панель 34 правой боковой стенки, панель 33 передней стенки и панель 32 левой боковой стенки, которые отделены друг от друга в продольном направлении заготовки 30 с помощью вертикальных линий сгиба. Два клапана 35 задней стенки соединены с верхней и нижней кромками панели 31 задней стенки вдоль горизонтальных линий сгиба, при этом клапан 40 левой боковой стенки соединен с боковой стороной панели 31 задней стенки вдоль вертикальной линии сгиба. Как и заготовка 10 для формирования наружного каркаса 3 первой пачки 2, заготовка 30 для формирования наружного каркаса 6 второй пачки 5 также включает в себя панель 37 интегрального соединительного элемента, содержащую первую и третью секции 38 и вторую секцию 39, расположенную между первой секцией и третьей секциями 38, которая соединена с возможностью разъединения с первой секцией и третьей секцией 38 вдоль горизонтальных линий перфорации. Однако, как показано на фиг. 2b, в заготовке 30 для формирования наружного каркаса 6 второй пачки 5 вторая секция 39 панели 37 интегрального соединительного элемента соединена с панелью 32 левой боковой стенки вдоль вертикальной линии сгиба, при этом первая и третья секции 38 панели 37 интегрального соединительного элемента соединены с клапаном 36 правой боковой стенки вдоль вертикальных линий сгиба. Для формирования наружного каркаса 3 первой пачки 2 контейнера из заготовки 10, показанной на фиг. 2 а, клапаны 15 задней стенки загибают внутрь на 180 вокруг линий горизонтального сгиба. Клапан 16 правой боковой стенки, панель 11 задней стенки, панель 12 левой боковой стенки, панель 13 передней стенки, панель 14 правой боковой стенки, панель 17 интегрального соединительного элемента и клапан 20 левой боковой стенки сгибают на 90 вокруг вертикальных линий сгиба, при этом наружную поверхность клапана 16 правой боковой стенки прикрепляют к внутренней поверхности панели 14 правой боковой стенки. Внутреннюю поверхность клапана 20 левой боковой стенки прикрепляют к наружной поверхности панели 12 левой боковой стенки таким образом, что в сформированном наружном каркасе 3 первая секция 18, вторая секция 19 и третья секция 18 интегрального соединительного элемента 17 накладываются и продолжаются через панель 11 задней стенки. Для формирования наружного каркаса 6 второй пачки 5 из заготовки 30, показанной на фиг. 2b,клапаны 35 задней стенки загибают внутрь на 180 вокруг горизонтальных линий сгиба. Клапан 40 левой боковой стенки, панель 31 задней стенки, панель 34 правой боковой стенки, панель 33 передней стенки,панель 32 левой боковой стенки, панель 37 интегрального соединительного элемента и панель 35 правой боковой стенки загибают на 90 вокруг вертикальных линий сгиба, при этом наружную поверхность клапана 40 левой боковой стенки приклеивают к внутренней поверхности панели 32 левой боковой стенки. Внутреннюю поверхность клапана 36 правой боковой стенки прикрепляют к наружной поверхности панели 34 правой боковой стенки таким образом, что в сформированном наружном каркасе 6, первая секция 38, вторая секция 39 и третья секция 38 интегрального соединительного элемента 37 накладываются и продолжаются через панель 31 задней стенки. Если требуется, загнутые внутрь клапаны 15, 35 задней стенки могут быть прикреплены к внутренней поверхности панелей 11, 31 задней стенки заготовок 10, 30 во время формирования наружных каркасов 3, 6 первой пачки 2 и второй пачки 5.-6 017721 Для соединения сформированного наружного каркаса 3 первой пачки 2 и сформированного наружного каркаса 6 второй пачки 5 наружные поверхности первой секции 18, второй секции 19 и третьей секции 18 интегрального соединительного элемента 17 первой пачки 2 прикрепляют к наружным поверхностям первой секции 38, второй секции 39 и третьей секции 38, соответственно, интегрального соединительного элемента 37 второй пачки 5. Предпочтительно внутренние выдвижные части 4, 7 первой пачки 2 и второй пачки 5 наполняют комплектами табачных изделий и размещают внутри созданных наружных каркасов 3, 6 перед тем, как наружные каркасы 3, 6 первой пачки 2 и второй пачки 5 соединяют друг с другом. Комплектами табачных изделий во внутренних выдвижных частях 4, 7 первой пачки 2 и второй пачки 5 предпочтительно улучшают устойчивость контейнера. В исходном соединенном положении (не показано) задняя стенка 11 наружного каркаса первой пачки 2 параллельна и противоположна задней стенке 31 наружного каркаса 6 второй пачки 5. Соединенные наружные каркасы 3, 6 первой пачки 2 и второй пачки 5 шарнирно соединены относительно друг друга вокруг продольных кромок задних стенок 11, 31 наружных каркасов 3, 6 между их исходным соединенным положением до положений, показанных на фиг. 1 а и 1b. Как показано на фиг. 1, навешивание наружных каркасов 3, 6 первой пачки 2 и второй пачки 5 относительно друг друга отделяет прикрепленные вторые секции 19, 39 интегральных соединительных элементов 17, 37 от прикрепленных первых секций 18, 38 и прикрепленных третьих секций 18, 38 интегральных соединительных элементов 17, 37 вдоль линий перфорации. На фиг. 3 показана заготовка 42 для формирования внутренних выдвижных частей 4, 7 первой выдвижной и каркасной пачки 2 и второй выдвижной и каркасной пачки 5 контейнера согласно первому варианту осуществления изобретения, показанному на фиг. 1 а и 1b. Как показано на фиг. 3, клапан 44 вырезан из нижнего участка основной стенки внутренней выдвижной части 4, 7. Клапан 42 соединен с основной стенкой внутренней выдвижной части 4, 7 вдоль горизонтальной линии сгиба. Во время формирования внутренней выдвижной части клапан 42 сгибают наружу под углом 180 вокруг горизонтальной линии сгиба. При использовании, поскольку внутренние выдвижные части 4, 7 выдвигаются вверх внутри наружного каркаса 3, 6, передняя поверхность отогнутого наружу клапана 42, продолжающаяся от основной стенки внутренней выдвижной части 4, 7, входит в зацепление с соответствующей обращенной к ней поверхностью клапана 16, 36 задней стенки, продолжаясь внутрь от верхней кромки задней стенки 11, 31 соответствующего наружного каркаса 3, 6. Зацепление клапана 16, 36 задней стенки наружного каркаса 3, 6 клапаном 42 внутренней выдвижной части 4, 7 преимущественно сокращает дополнительное перемещение вверх внутренней выдвижной части 4, 7 внутри наружного каркаса 3, 6 и, таким образом, предотвращает изъятие внутренней выдвижной части 4, 7 из верхнего конца наружного каркаса 3, 6. На фиг. 4 а и 4b показаны внутренние поверхности двух заготовок для формирования контейнера согласно второму варианту осуществления изобретения (не показано), который содержит первую пачку с откидной крышкой и вторую пачку с откидной крышкой, соединенные в конструкцию Jacob's ladder. Конечные цифры ссылочных позиций для панелей заготовок 50, 70 для формирования первой пачки с откидной крышкой и второй пачки с откидной крышкой контейнера согласно второму варианту осуществления изобретения, показанному на фиг. 4 а и 4b, являются теми же самыми, что и конечные цифры ссылочных позиций для соответствующих панелей заготовок 10, 30 для формирования наружного каркаса 3 первой выдвижной и каркасной пачки 2 и наружного каркаса 6 второй выдвижной и каркасной пачки 5,соответственно, контейнера согласно первому варианту осуществления изобретения, показанному на фиг. 2 а и 2b. Первая пачка с откидной крышкой и вторая пачка с откидной крышкой контейнера согласно второму варианту осуществления изобретения соединены подобным образом, что и наружный каркас 3 первой выдвижной и каркасной пачки 2 и наружный каркас 6 второй выдвижной и каркасной пачки 5 контейнера согласно первому варианту осуществления изобретения, показанному на фиг. 1 а и 1b. Однако в отличие от заготовок 10, 30, показанных на фиг. 2 а и 2b, вторые секции 59, 79 панелей 57, 77 интегрального соединительного элемента заготовок 50, 70, показанных на фиг. 4 а и 4b, соединены без возможности разъединения с первыми секциями 58, 78 и третьими секциями 58, 78 панелей 57, 77 интегрального соединительного элемента вдоль горизонтальных линийперфораций. Вместо этого вторые секции 59, 79 панелей 57, 77 интегрального соединительного элемента заготовок 50, 70 отделены от первых секций 68,78 и третьих секций 68, 78 панелей 57, 77 интегрального соединительного элемента с помощью линий отрыва. Как показано на фиг. 4 а, первые и третьи секции 58 панели 57 интегрального соединительного элемента заготовки 50 для создания первой пачки с откидной крышкой контейнера согласно второму варианту осуществления изобретения соединены с панелью 54 правой боковой стенки вдоль вертикальных линий сгиба и соединены с возможностью разъединения с клапаном 60 левой боковой стенки вдоль вертикальных линий перфорации, при этом вторая секция 59 панели 57 интегрального соединительного элемента заготовки 50 соединена с клапаном 60 левой боковой стенки вдоль вертикальной линии сгиба и соединена с возможностью разъединения с панелью 54 правой боковой стенки вдоль вертикальной линии перфораций. Во время создания первой пачки с откидной крышкой из заготовки 50, показанной на-7 017721 фиг. 4 а, внутреннюю поверхность клапана 60 левой боковой стенки прикрепляют к наружной поверхности панели 52 левой боковой стенки таким образом, что в созданной пачке с откидной крышкой первая секция 58, вторая секция 59 и третья секция 58 панели 57 интегрального соединительного элемента перекрываются и проходят через заднюю стенку 51 участка коробки пачки с откидной крышкой. Как показано на фиг. 4b, вторая секция 79 панели интегрального соединительного элемента 77 заготовки 70 для формирования второй пачки с откидной крышкой контейнера согласно второму варианту осуществления изобретения соединена с панелью 72 левой боковой стенки вдоль вертикальной линии сгиба и соединена с возможностью разъема с клапаном 76 правой боковой стенки вдоль вертикальной линии перфораций, при этом первая и третья секции 78 панели 77 интегрального соединительного элемента заготовки 70 соединены с клапаном 76 правой боковой стенки вдоль вертикальных линий сгиба и соединены с возможностью разъема с панелью 72 левой боковой стенки вдоль вертикальных линий перфораций. Во время формирования второй пачки с откидной крышкой из заготовки 70, показанной на фиг. 4b, внутреннюю поверхность клапана 76 правой боковой стенки прикрепляют к наружной поверхности панели 74 правой боковой стенки таким образом, что в сформированной пачке с откидной крышкой первая секция 78, вторая секция 79 и третья секции 78 панели 77 интегрального соединительного элемента перекрываются и продолжаются через заднюю стенку 71 коробочной части пачки с откидной крышкой. Чтобы соединить первую пачку с откидной крышкой и вторую пачку с откидной крышкой, наружные поверхности первой секции 58, второй секции 59 и третьей секции 58 интегрального соединительного элемента 57 первой пачки с откидной крышкой прикрепляют к наружным поверхностям первой секции 78, второй секции 79 и третьей секции 78, соответственно, интегрального соединительного элемента 77 второй пачки с откидной крышкой, как описано выше. В исходном соединенном положении (не показано) задняя стенка первой пачки с откидной крышкой параллельна и противоположна задней стенке второй пачки с шарнирно прикрепленной крышкой. Соединенные пачки с откидной крышкой являются шарнирными относительно друг друга вокруг продольных кромок их задних стенок между их исходным соединенным положением и вторым и третьим положениями, в которых задние стенки пачек с откидной крышкой являются, по существу, копланарными. Навешивание соединенных пачек с откидной крышкой относительно друг друга из исходного положения во второе положение или третье положение отделяет первую и третью секции 58 интегрального соединительного элемента 57 первой пачки с откидной крышкой от клапана 60 ее левой боковой стороны и отделяет вторую секцию 59 панели 57 интегрального соединительного элемента первой пачки с откидной крышкой от панели 54 ее правой боковой стенки вдоль линий перфораций. Навешивание соединенных пачек с откидной крышкой относительно друг друга из их исходного положения во второе положение или третье положение также отделяет вторую секцию 79 интегрального соединительного элемента 77 второй пачки с откидной крышкой от клапана 75 ее правой боковой стенки и отделяет первую секцию и третью секцию 78 интегрального соединительного элемента 77 второй пачки с откидной крышкой от панели 72 ее левой боковой стороны вдоль линий перфорации. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Контейнер для курительных изделий, содержащий по меньшей мере две шарнирно соединенные пачки (2, 5), каждая для размещения отдельного комплекта курительных изделий, при этом в исходном положении контейнер содержит первую пачку (2), имеющую первую стенку (11, 51) с противоположными первой и второй кромками и интегральный соединительный элемент (17, 57), продолжающийся через первую стенку (11, 51),причем интегральный соединительный элемент (17, 57) содержит первую секцию (18, 58), шарнирно закрепленную относительно первой кромки первой стенки (11, 51), и вторую секцию (19, 59), шарнирно закрепленную относительно второй кромки первой стенки (11, 51); и вторую пачку (5), имеющую первую стенку (31, 71) с противоположными первой и второй кромками и интегральный соединительный элемент (37, 77), продолжающийся через первую стенку (31, 71),причем интегральный соединительный элемент (37, 77) содержит первую секцию (38, 78), шарнирно закрепленную относительно второй кромки первой стенки (31, 71), и вторую секцию (39, 79), шарнирно закрепленную относительно первой кромки первой стенки (31, 71),при этом первая секция (18, 58) интегрального соединительного элемента (17, 57) первой пачки (2) прикреплена к первой секции (38, 78) интегрального соединительного элемента (37, 77) второй пачки, и вторая секция (19, 59) интегрального соединительного элемента (17, 57) первой пачки прикреплена к второй секции (39, 79) интегрального соединительного элемента (37, 77) второй пачки таким образом,что первые кромки первых стенок (11, 51, 31, 71) первой (2) и второй (5) пачек являются смежными, и вторые кромки первых стенок (11, 51, 31, 71) первой (2) и второй (5) пачек являются смежными и первые стенки (11, 51, 31, 71) первой (2) и второй (5) пачек являются параллельными и противолежащими,кроме того, первая (2) и вторая (5) пачки являются шарнирно прикрепленными друг относительно друга относительно первых кромок первых стенок (11, 51) первой (2) и второй (5) пачек между исход-8 017721 ным положением и вторым положением, в котором первые кромки первых стенок (11, 51) первой (2) и второй (5) пачек являются смежными, и вторые кромки первых стенок (11, 51) первой (2) и второй (5) пачек разнесены, причем первые стенки (11, 51) первой (2) и второй (5) пачек являются, по существу,копланарными, и кроме того, первая (2) и вторая (5) пачки шарнирно закреплены относительно друг друга вокруг вторых кромок первых стенок (11, 51) первой (2) и второй (5) пачек между исходным положением и третьим положением, в котором вторые кромки первых стенок (11, 51) первой (2) и второй (5) пачек являются смежными, и первые кромки первых стенок (11, 51) первой (2) и второй (5) пачек разнесены,причем первые стенки (11, 51) первой (2) и второй (5) пачек являются, по существу, копланарными. 2. Контейнер по п.1, в котором вторая секция (19) интегрального соединительного элемента (17) первой пачки (2) соединена с возможностью разъединения с первой секцией (18) интегрального соединительного элемента (17) первой пачки (2), при этом вторая секция (39) интегрального соединительного элемента (37) второй пачки (5) соединена с возможностью разъединения с первой секцией (38) интегрального соединительного элемента (37) второй пачки (5). 3. Контейнер по п.1 или 2, в котором интегральный соединительный элемент (17, 57) первой пачки(2) дополнительно содержит третью секцию (18, 58), шарнирно закрепленную относительно первой кромки первой стенки (11, 51) первой пачки (2); и интегральный соединительный элемент (37, 77) второй пачки (5) дополнительно содержит третью секцию (38, 78), шарнирно закрепленную относительно второй кромки первой стенки (31, 71) второй пачки, причем третья секция (18, 58) интегрального соединительного элемента (17, 57) первой пачки (2) прикреплена к третьей секции (38, 78) интегрального соединительного элемента (37, 77) второй пачки (5). 4. Контейнер по п.3, в котором третья секция (18) интегрального соединительного элемента (17) первой пачки (2) соединена с возможностью разъединения со второй секцией (38) интегрального соединительного элемента (17) первой пачки (2) и третья секция (38) интегрального соединительного элемента(37) второй пачки (5) соединена с возможностью разъединения со второй секцией (39) интегрального соединительного элемента (37) второй пачки (5). 5. Контейнер по любому из предшествующих пунктов, в котором первая пачка (2) и вторая пачка(5) являются выдвижными и каркасными пачками. 6. Контейнер по любому из предшествующих пунктов, в котором первая пачка и вторая пачка являются пачками с откидной крышкой. 7. Контейнер по п.6, в котором первая пачка имеет откидную крышку, поворачиваемую вокруг шарнирной линии, продолжающейся через первую стенку (51) первой пачки, при этом вторая пачка имеет откидную крышку, поворачиваемую вокруг шарнирной линии, продолжающейся через первую стенку(71) второй пачки. 8. Контейнер по п.6, в котором первая пачка имеет откидную крышку, поворачиваемую вокруг шарнирной линии, продолжающейся через вторую стенку первой пачки, которая параллельна и противоположна первой стенке первой пачки, при этом вторая пачка имеет откидную крышку, поворачиваемую вокруг шарнирной линии, продолжающейся через вторую стенку второй пачки, которая параллельна и противоположна первой стенке второй пачки. 9. Контейнер по любому из предшествующих пунктов, в котором первая пачка и вторая пачка имеют различные размеры.
