Закладной уголок

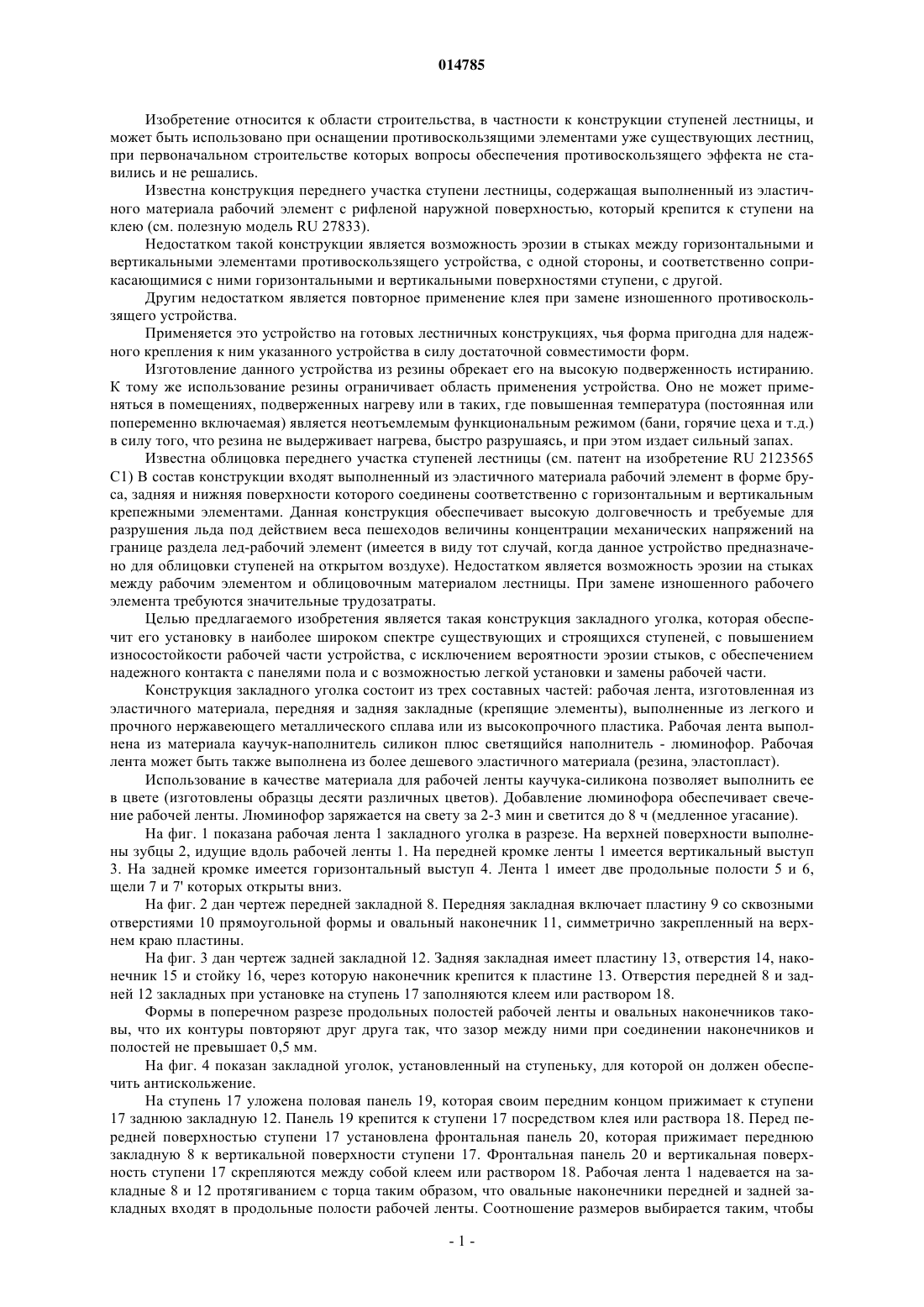

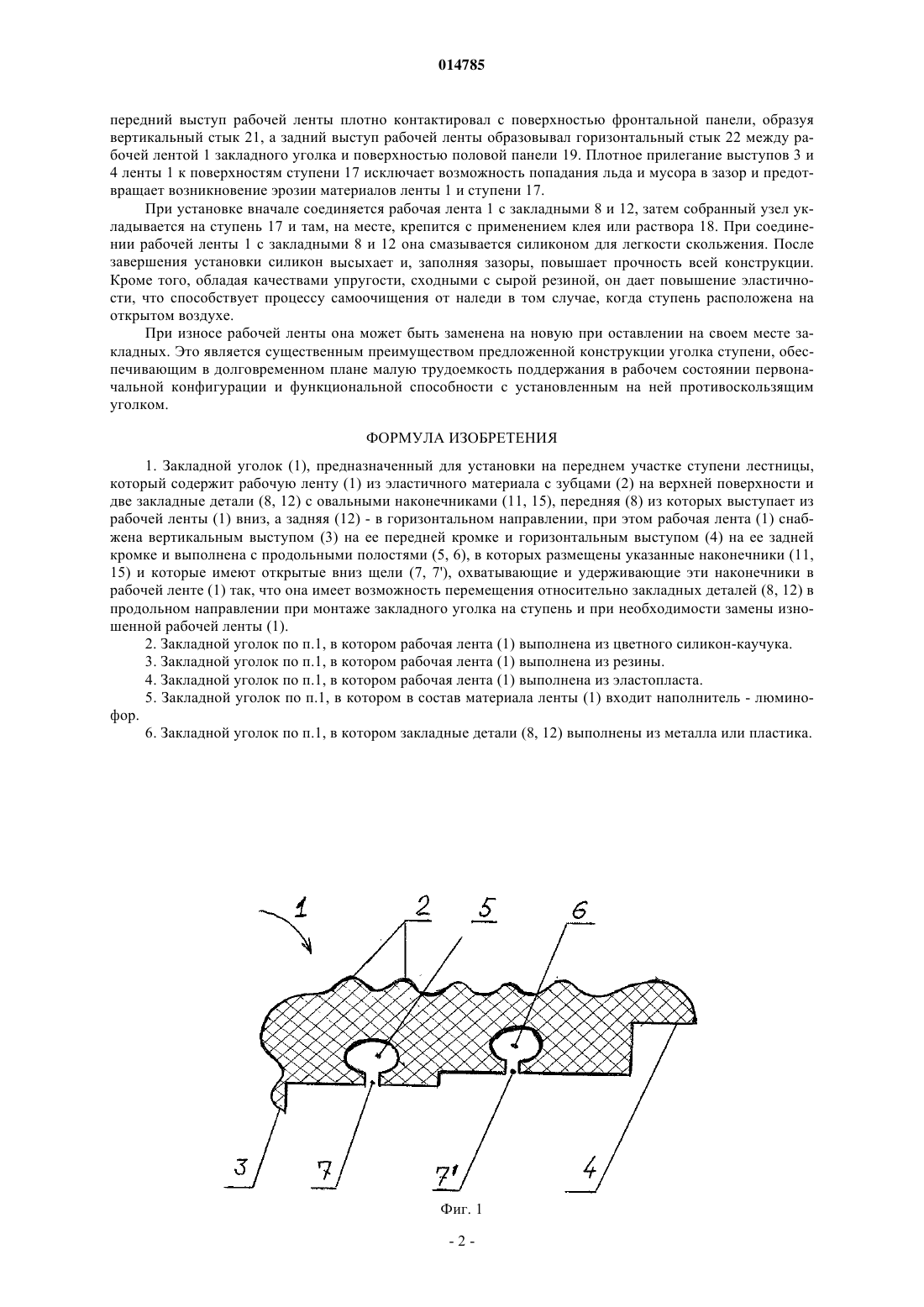

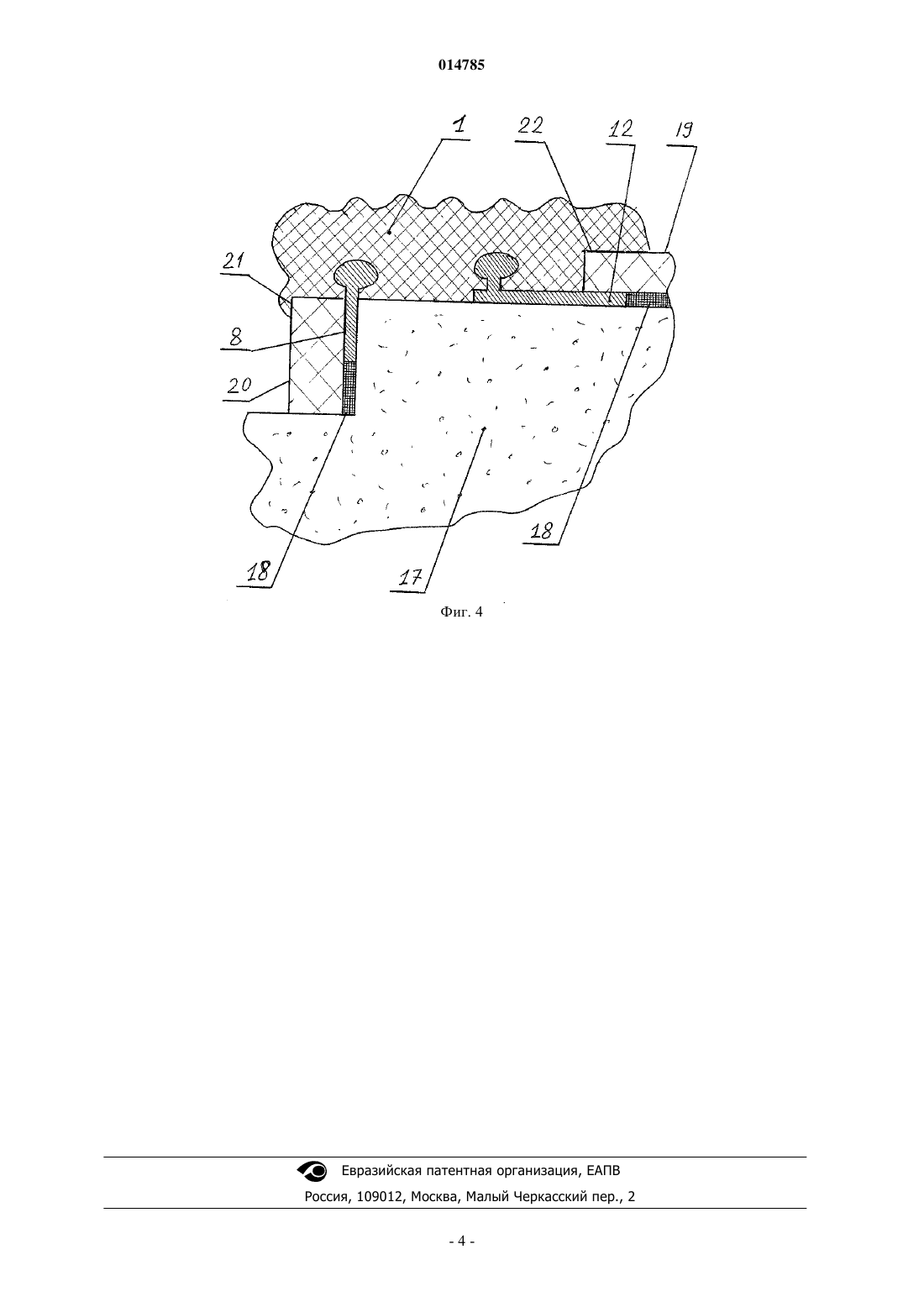

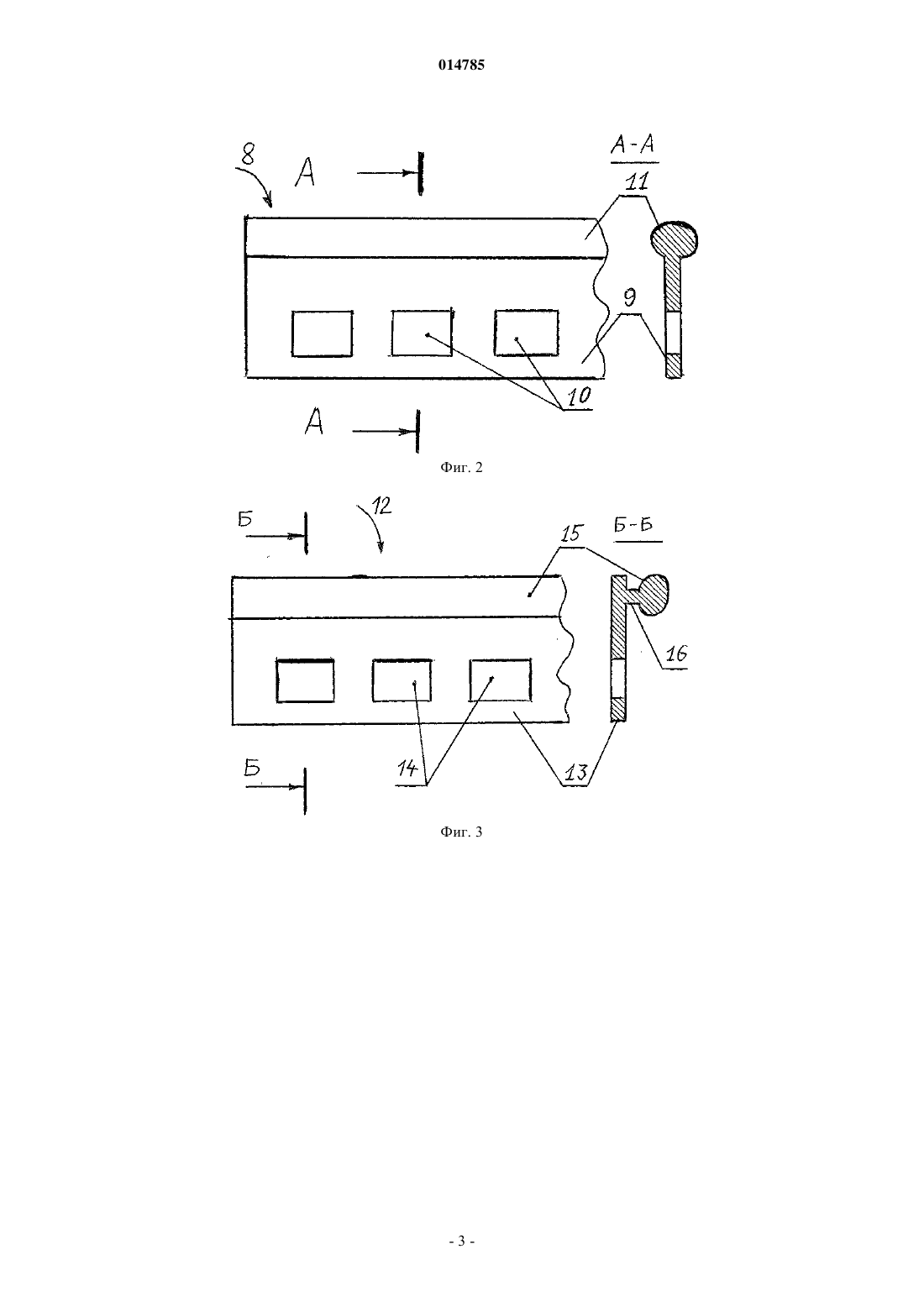

Закладной уголок предназначен для установки на лестничные ступени с целью предотвращения соскальзывания обуви пешеходов. Уголок включает эластичную ленту и две закладные. На передней и задней кромках ленты имеются выступы, которые при установке на ступень плотно контактируют с поверхностями ступени. Закладные соединяются с эластичной лентой посредством овальных наконечников, которые вставляются в продольные полости ленты. Передняя закладная выступает вниз и прижимается к корпусу ступени фронтальной панелью. Задняя закладная выступает назад и прижимается к корпусу ступени половой панелью. В качестве материала для эластичной ленты может быть использован каучук-силикон, выполненный в цвете. 014785 Изобретение относится к области строительства, в частности к конструкции ступеней лестницы, и может быть использовано при оснащении противоскользящими элементами уже существующих лестниц,при первоначальном строительстве которых вопросы обеспечения противоскользящего эффекта не ставились и не решались. Известна конструкция переднего участка ступени лестницы, содержащая выполненный из эластичного материала рабочий элемент с рифленой наружной поверхностью, который крепится к ступени на клею (см. полезную модель RU 27833). Недостатком такой конструкции является возможность эрозии в стыках между горизонтальными и вертикальными элементами противоскользящего устройства, с одной стороны, и соответственно соприкасающимися с ними горизонтальными и вертикальными поверхностями ступени, с другой. Другим недостатком является повторное применение клея при замене изношенного противоскользящего устройства. Применяется это устройство на готовых лестничных конструкциях, чья форма пригодна для надежного крепления к ним указанного устройства в силу достаточной совместимости форм. Изготовление данного устройства из резины обрекает его на высокую подверженность истиранию. К тому же использование резины ограничивает область применения устройства. Оно не может применяться в помещениях, подверженных нагреву или в таких, где повышенная температура (постоянная или попеременно включаемая) является неотъемлемым функциональным режимом (бани, горячие цеха и т.д.) в силу того, что резина не выдерживает нагрева, быстро разрушаясь, и при этом издает сильный запах. Известна облицовка переднего участка ступеней лестницы (см. патент на изобретение RU 2123565 С 1) В состав конструкции входят выполненный из эластичного материала рабочий элемент в форме бруса, задняя и нижняя поверхности которого соединены соответственно с горизонтальным и вертикальным крепежными элементами. Данная конструкция обеспечивает высокую долговечность и требуемые для разрушения льда под действием веса пешеходов величины концентрации механических напряжений на границе раздела лед-рабочий элемент (имеется в виду тот случай, когда данное устройство предназначено для облицовки ступеней на открытом воздухе). Недостатком является возможность эрозии на стыках между рабочим элементом и облицовочным материалом лестницы. При замене изношенного рабочего элемента требуются значительные трудозатраты. Целью предлагаемого изобретения является такая конструкция закладного уголка, которая обеспечит его установку в наиболее широком спектре существующих и строящихся ступеней, с повышением износостойкости рабочей части устройства, с исключением вероятности эрозии стыков, с обеспечением надежного контакта с панелями пола и с возможностью легкой установки и замены рабочей части. Конструкция закладного уголка состоит из трех составных частей: рабочая лента, изготовленная из эластичного материала, передняя и задняя закладные (крепящие элементы), выполненные из легкого и прочного нержавеющего металлического сплава или из высокопрочного пластика. Рабочая лента выполнена из материала каучук-наполнитель силикон плюс светящийся наполнитель - люминофор. Рабочая лента может быть также выполнена из более дешевого эластичного материала (резина, эластопласт). Использование в качестве материала для рабочей ленты каучука-силикона позволяет выполнить ее в цвете (изготовлены образцы десяти различных цветов). Добавление люминофора обеспечивает свечение рабочей ленты. Люминофор заряжается на свету за 2-3 мин и светится до 8 ч (медленное угасание). На фиг. 1 показана рабочая лента 1 закладного уголка в разрезе. На верхней поверхности выполнены зубцы 2, идущие вдоль рабочей ленты 1. На передней кромке ленты 1 имеется вертикальный выступ 3. На заднейкромке имеется горизонтальный выступ 4. Лента 1 имеет две продольные полости 5 и 6,щели 7 и 7' которых открыты вниз. На фиг. 2 дан чертеж передней закладной 8. Передняя закладная включает пластину 9 со сквозными отверстиями 10 прямоугольной формы и овальный наконечник 11, симметрично закрепленный на верхнем краю пластины. На фиг. 3 дан чертеж задней закладной 12. Задняя закладная имеет пластину 13, отверстия 14, наконечник 15 и стойку 16, через которую наконечник крепится к пластине 13. Отверстия передней 8 и задней 12 закладных при установке на ступень 17 заполняются клеем или раствором 18. Формы в поперечном разрезе продольных полостей рабочей ленты и овальных наконечников таковы, что их контуры повторяют друг друга так, что зазор между ними при соединении наконечников и полостей не превышает 0,5 мм. На фиг. 4 показан закладной уголок, установленный на ступеньку, для которой он должен обеспечить антискольжение. На ступень 17 уложена половая панель 19, которая своим передним концом прижимает к ступени 17 заднюю закладную 12. Панель 19 крепится к ступени 17 посредством клея или раствора 18. Перед передней поверхностью ступени 17 установлена фронтальная панель 20, которая прижимает переднюю закладную 8 к вертикальной поверхности ступени 17. Фронтальная панель 20 и вертикальная поверхность ступени 17 скрепляются между собой клеем или раствором 18. Рабочая лента 1 надевается на закладные 8 и 12 протягиванием с торца таким образом, что овальные наконечники передней и задней закладных входят в продольные полости рабочей ленты. Соотношение размеров выбирается таким, чтобы-1 014785 передний выступ рабочей ленты плотно контактировал с поверхностью фронтальной панели, образуя вертикальный стык 21, а задний выступ рабочей ленты образовывал горизонтальный стык 22 между рабочей лентой 1 закладного уголка и поверхностью половой панели 19. Плотное прилегание выступов 3 и 4 ленты 1 к поверхностям ступени 17 исключает возможность попадания льда и мусора в зазор и предотвращает возникновение эрозии материалов ленты 1 и ступени 17. При установке вначале соединяется рабочая лента 1 с закладными 8 и 12, затем собранный узел укладывается на ступень 17 и там, на месте, крепится с применением клея или раствора 18. При соединении рабочей ленты 1 с закладными 8 и 12 она смазывается силиконом для легкости скольжения. После завершения установки силикон высыхает и, заполняя зазоры, повышает прочность всей конструкции. Кроме того, обладая качествами упругости, сходными с сырой резиной, он дает повышение эластичности, что способствует процессу самоочищения от наледи в том случае, когда ступень расположена на открытом воздухе. При износе рабочей ленты она может быть заменена на новую при оставлении на своем месте закладных. Это является существенным преимуществом предложенной конструкции уголка ступени, обеспечивающим в долговременном плане малую трудоемкость поддержания в рабочем состоянии первоначальной конфигурации и функциональной способности с установленным на ней противоскользящим уголком. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Закладной уголок (1), предназначенный для установки на переднем участке ступени лестницы,который содержит рабочую ленту (1) из эластичного материала с зубцами (2) на верхней поверхности и две закладные детали (8, 12) с овальными наконечниками (11, 15), передняя (8) из которых выступает из рабочей ленты (1) вниз, а задняя (12) - в горизонтальном направлении, при этом рабочая лента (1) снабжена вертикальным выступом (3) на ее передней кромке и горизонтальным выступом (4) на ее задней кромке и выполнена с продольными полостями (5, 6), в которых размещены указанные наконечники (11,15) и которые имеют открытые вниз щели (7, 7'), охватывающие и удерживающие эти наконечники в рабочей ленте (1) так, что она имеет возможность перемещения относительно закладных деталей (8, 12) в продольном направлении при монтаже закладного уголка на ступень и при необходимости замены изношенной рабочей ленты (1). 2. Закладной уголок по п.1, в котором рабочая лента (1) выполнена из цветного силикон-каучука. 3. Закладной уголок по п.1, в котором рабочая лента (1) выполнена из резины. 4. Закладной уголок по п.1, в котором рабочая лента (1) выполнена из эластопласта. 5. Закладной уголок по п.1, в котором в состав материала ленты (1) входит наполнитель - люминофор. 6. Закладной уголок по п.1, в котором закладные детали (8, 12) выполнены из металла или пластика.
