Упаковочный блок с трубчатыми секциями

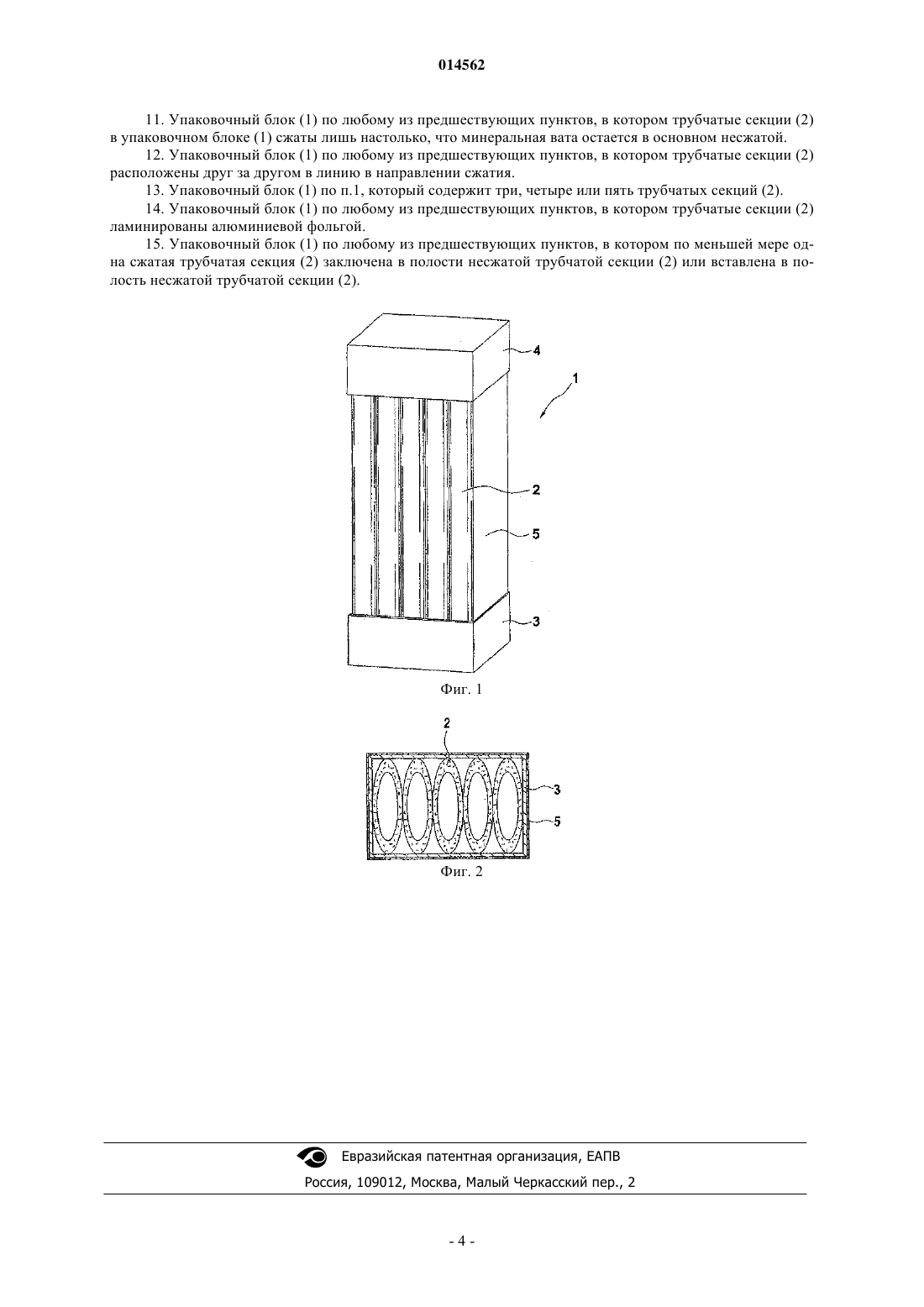

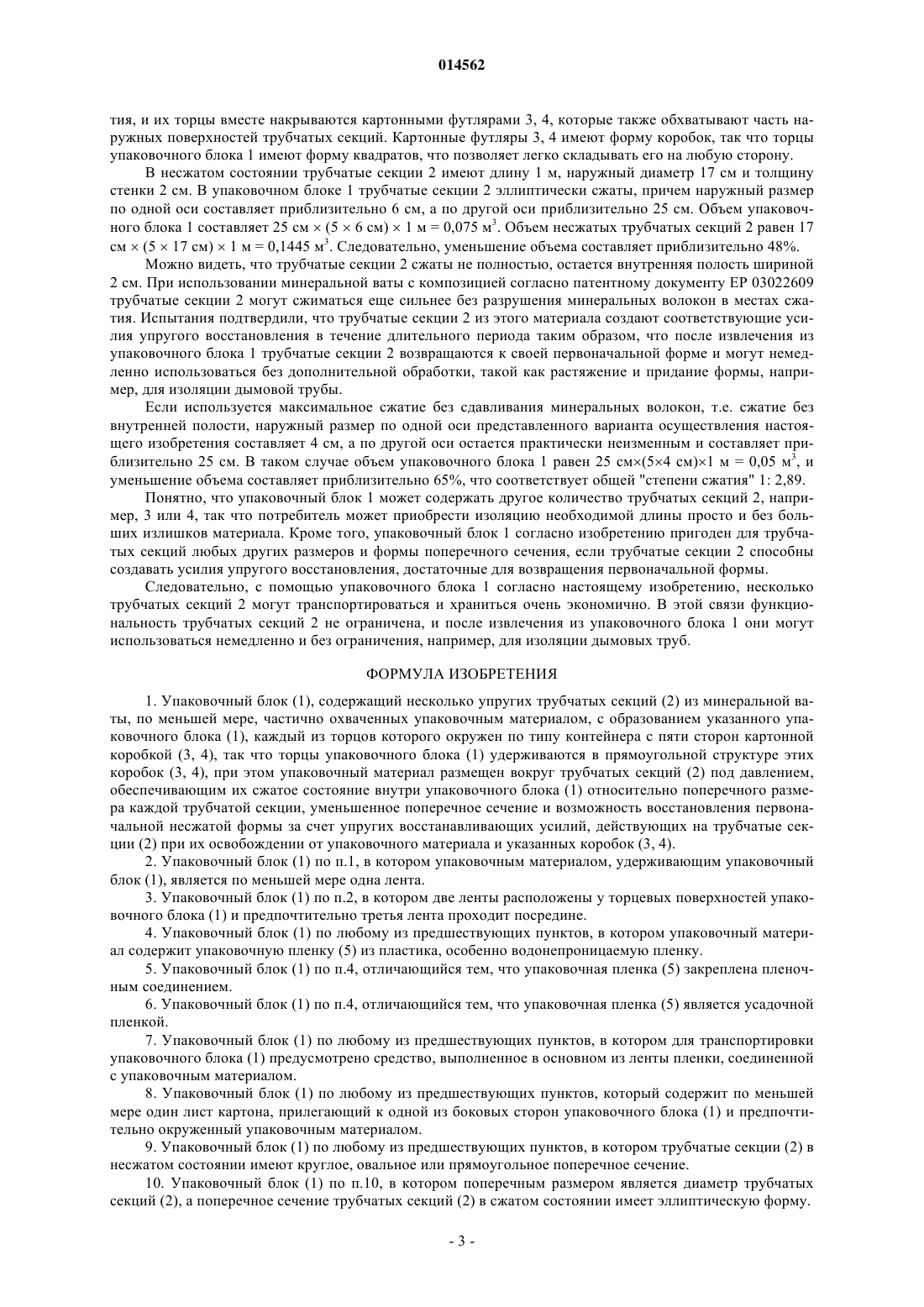

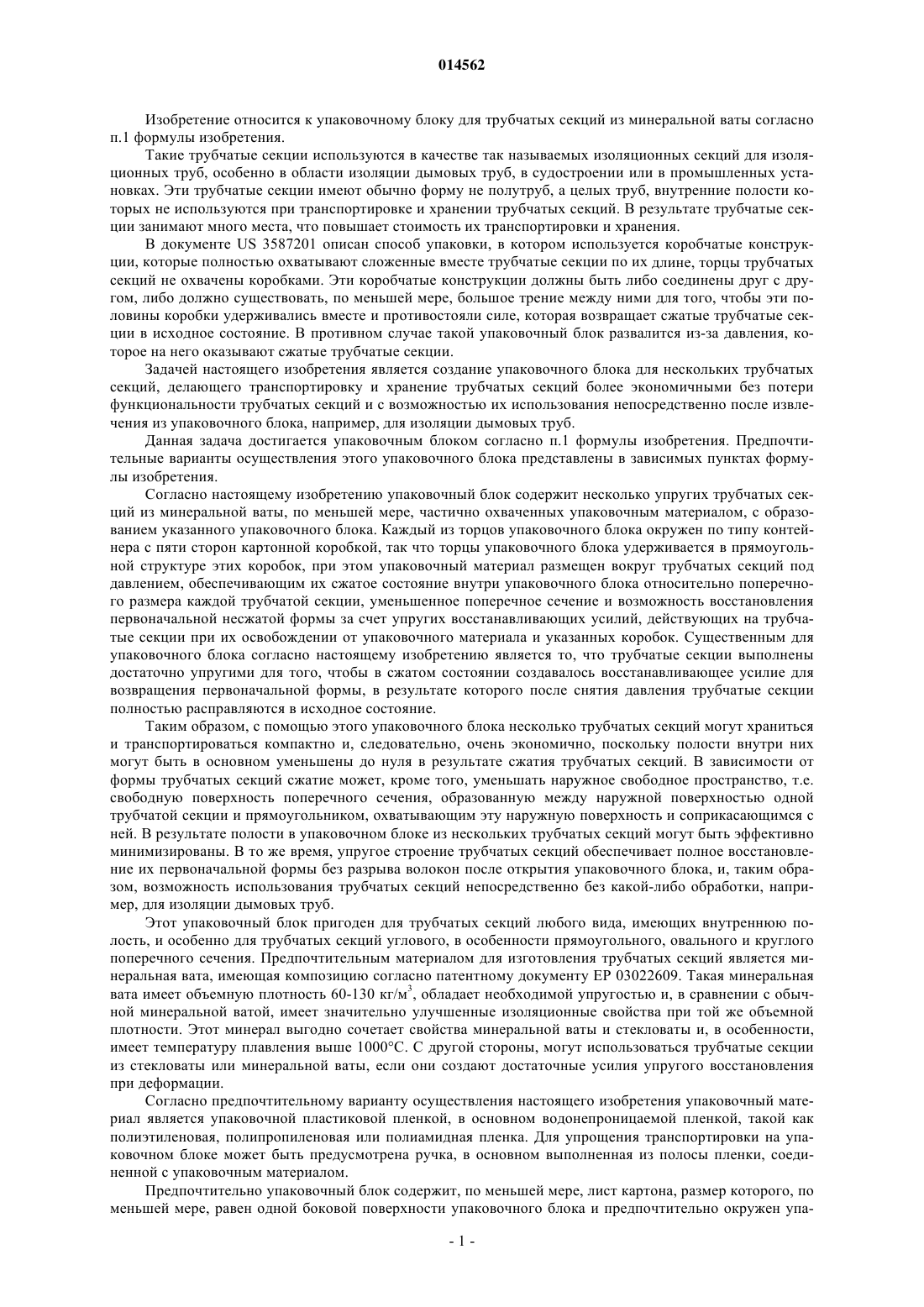

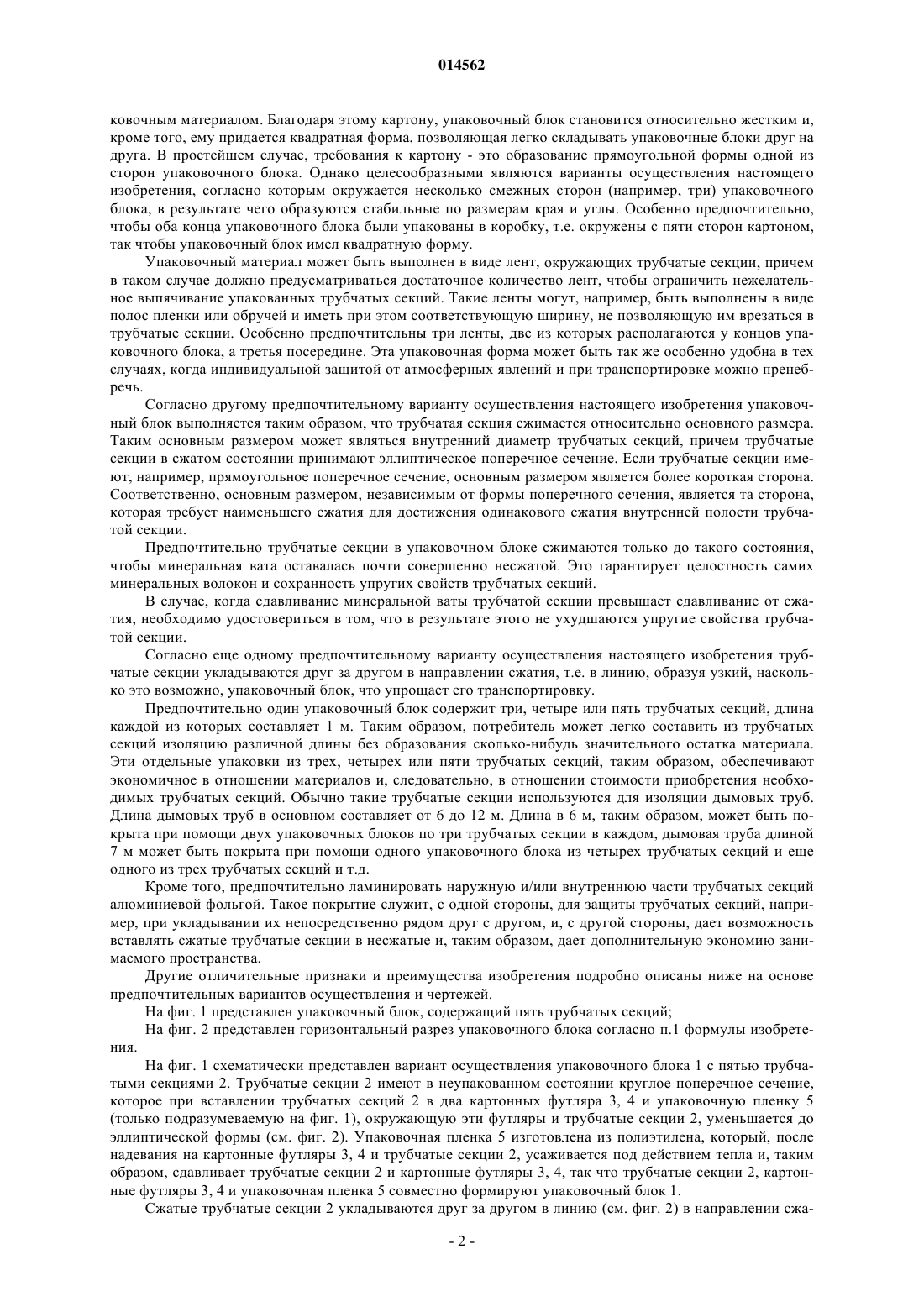

Настоящее изобретение относится к упаковочному блоку (1), содержащему несколько упругих трубчатых секций (2) из минеральной ваты, по меньшей мере, частично охваченных упаковочным материалом, с образованием указанного упаковочного блока (1), каждый из торцов которого окружен по типу контейнера с пяти сторон картонной коробкой (3, 4), так что торцы упаковочного блока (1) удерживаются в прямоугольной структуре этих коробок (3, 4), при этом упаковочный материал размещен вокруг трубчатых секций (2) под давлением, обеспечивающим их сжатое состояние внутри упаковочного блока (1) относительно поперечного размера каждой трубчатой секции, уменьшенное поперечное сечение и возможность восстановления первоначальной несжатой формы за счет упругих восстанавливающих усилий, действующих на трубчатые секции(2) при их освобождении от упаковочного материала и указанных коробок (3, 4). При помощи упаковочного блока (1) согласно настоящему изобретению несколько трубчатых секций (2) могут транспортироваться и храниться очень экономично. В этой связи функциональность трубчатых секций (2) не ограничена, и после извлечения из упаковочного блока (1) трубчатые секции(2) могут использоваться немедленно и без ограничений, например, для изоляции дымовых труб. 014562 Изобретение относится к упаковочному блоку для трубчатых секций из минеральной ваты согласно п.1 формулы изобретения. Такие трубчатые секции используются в качестве так называемых изоляционных секций для изоляционных труб, особенно в области изоляции дымовых труб, в судостроении или в промышленных установках. Эти трубчатые секции имеют обычно форму не полутруб, а целых труб, внутренние полости которых не используются при транспортировке и хранении трубчатых секций. В результате трубчатые секции занимают много места, что повышает стоимость их транспортировки и хранения. В документе US 3587201 описан способ упаковки, в котором используется коробчатые конструкции, которые полностью охватывают сложенные вместе трубчатые секции по их длине, торцы трубчатых секций не охвачены коробками. Эти коробчатые конструкции должны быть либо соединены друг с другом, либо должно существовать, по меньшей мере, большое трение между ними для того, чтобы эти половины коробки удерживались вместе и противостояли силе, которая возвращает сжатые трубчатые секции в исходное состояние. В противном случае такой упаковочный блок развалится из-за давления, которое на него оказывают сжатые трубчатые секции. Задачей настоящего изобретения является создание упаковочного блока для нескольких трубчатых секций, делающего транспортировку и хранение трубчатых секций более экономичными без потери функциональности трубчатых секций и с возможностью их использования непосредственно после извлечения из упаковочного блока, например, для изоляции дымовых труб. Данная задача достигается упаковочным блоком согласно п.1 формулы изобретения. Предпочтительные варианты осуществления этого упаковочного блока представлены в зависимых пунктах формулы изобретения. Согласно настоящему изобретению упаковочный блок содержит несколько упругих трубчатых секций из минеральной ваты, по меньшей мере, частично охваченных упаковочным материалом, с образованием указанного упаковочного блока. Каждый из торцов упаковочного блока окружен по типу контейнера с пяти сторон картонной коробкой, так что торцы упаковочного блока удерживается в прямоугольной структуре этих коробок, при этом упаковочный материал размещен вокруг трубчатых секций под давлением, обеспечивающим их сжатое состояние внутри упаковочного блока относительно поперечного размера каждой трубчатой секции, уменьшенное поперечное сечение и возможность восстановления первоначальной несжатой формы за счет упругих восстанавливающих усилий, действующих на трубчатые секции при их освобождении от упаковочного материала и указанных коробок. Существенным для упаковочного блока согласно настоящему изобретению является то, что трубчатые секции выполнены достаточно упругими для того, чтобы в сжатом состоянии создавалось восстанавливающее усилие для возвращения первоначальной формы, в результате которого после снятия давления трубчатые секции полностью расправляются в исходное состояние. Таким образом, с помощью этого упаковочного блока несколько трубчатых секций могут храниться и транспортироваться компактно и, следовательно, очень экономично, поскольку полости внутри них могут быть в основном уменьшены до нуля в результате сжатия трубчатых секций. В зависимости от формы трубчатых секций сжатие может, кроме того, уменьшать наружное свободное пространство, т.е. свободную поверхность поперечного сечения, образованную между наружной поверхностью одной трубчатой секции и прямоугольником, охватывающим эту наружную поверхность и соприкасающимся с ней. В результате полости в упаковочном блоке из нескольких трубчатых секций могут быть эффективно минимизированы. В то же время, упругое строение трубчатых секций обеспечивает полное восстановление их первоначальной формы без разрыва волокон после открытия упаковочного блока, и, таким образом, возможность использования трубчатых секций непосредственно без какой-либо обработки, например, для изоляции дымовых труб. Этот упаковочный блок пригоден для трубчатых секций любого вида, имеющих внутреннюю полость, и особенно для трубчатых секций углового, в особенности прямоугольного, овального и круглого поперечного сечения. Предпочтительным материалом для изготовления трубчатых секций является минеральная вата, имеющая композицию согласно патентному документу ЕР 03022609. Такая минеральная вата имеет объемную плотность 60-130 кг/м 3, обладает необходимой упругостью и, в сравнении с обычной минеральной ватой, имеет значительно улучшенные изоляционные свойства при той же объемной плотности. Этот минерал выгодно сочетает свойства минеральной ваты и стекловаты и, в особенности,имеет температуру плавления выше 1000 С. С другой стороны, могут использоваться трубчатые секции из стекловаты или минеральной ваты, если они создают достаточные усилия упругого восстановления при деформации. Согласно предпочтительному варианту осуществления настоящего изобретения упаковочный материал является упаковочной пластиковой пленкой, в основном водонепроницаемой пленкой, такой как полиэтиленовая, полипропиленовая или полиамидная пленка. Для упрощения транспортировки на упаковочном блоке может быть предусмотрена ручка, в основном выполненная из полосы пленки, соединенной с упаковочным материалом. Предпочтительно упаковочный блок содержит, по меньшей мере, лист картона, размер которого, по меньшей мере, равен одной боковой поверхности упаковочного блока и предпочтительно окружен упа-1 014562 ковочным материалом. Благодаря этому картону, упаковочный блок становится относительно жестким и,кроме того, ему придается квадратная форма, позволяющая легко складывать упаковочные блоки друг на друга. В простейшем случае, требования к картону - это образование прямоугольной формы одной из сторон упаковочного блока. Однако целесообразными являются варианты осуществления настоящего изобретения, согласно которым окружается несколько смежных сторон (например, три) упаковочного блока, в результате чего образуются стабильные по размерам края и углы. Особенно предпочтительно,чтобы оба конца упаковочного блока были упакованы в коробку, т.е. окружены с пяти сторон картоном,так чтобы упаковочный блок имел квадратную форму. Упаковочный материал может быть выполнен в виде лент, окружающих трубчатые секции, причем в таком случае должно предусматриваться достаточное количество лент, чтобы ограничить нежелательное выпячивание упакованных трубчатых секций. Такие ленты могут, например, быть выполнены в виде полос пленки или обручей и иметь при этом соответствующую ширину, не позволяющую им врезаться в трубчатые секции. Особенно предпочтительны три ленты, две из которых располагаются у концов упаковочного блока, а третья посередине. Эта упаковочная форма может быть так же особенно удобна в тех случаях, когда индивидуальной защитой от атмосферных явлений и при транспортировке можно пренебречь. Согласно другому предпочтительному варианту осуществления настоящего изобретения упаковочный блок выполняется таким образом, что трубчатая секция сжимается относительно основного размера. Таким основным размером может являться внутренний диаметр трубчатых секций, причем трубчатые секции в сжатом состоянии принимают эллиптическое поперечное сечение. Если трубчатые секции имеют, например, прямоугольное поперечное сечение, основным размером является более короткая сторона. Соответственно, основным размером, независимым от формы поперечного сечения, является та сторона,которая требует наименьшего сжатия для достижения одинакового сжатия внутренней полости трубчатой секции. Предпочтительно трубчатые секции в упаковочном блоке сжимаются только до такого состояния,чтобы минеральная вата оставалась почти совершенно несжатой. Это гарантирует целостность самих минеральных волокон и сохранность упругих свойств трубчатых секций. В случае, когда сдавливание минеральной ваты трубчатой секции превышает сдавливание от сжатия, необходимо удостовериться в том, что в результате этого не ухудшаются упругие свойства трубчатой секции. Согласно еще одному предпочтительному варианту осуществления настоящего изобретения трубчатые секции укладываются друг за другом в направлении сжатия, т.е. в линию, образуя узкий, насколько это возможно, упаковочный блок, что упрощает его транспортировку. Предпочтительно один упаковочный блок содержит три, четыре или пять трубчатых секций, длина каждой из которых составляет 1 м. Таким образом, потребитель может легко составить из трубчатых секций изоляцию различной длины без образования сколько-нибудь значительного остатка материала. Эти отдельные упаковки из трех, четырех или пяти трубчатых секций, таким образом, обеспечивают экономичное в отношении материалов и, следовательно, в отношении стоимости приобретения необходимых трубчатых секций. Обычно такие трубчатые секции используются для изоляции дымовых труб. Длина дымовых труб в основном составляет от 6 до 12 м. Длина в 6 м, таким образом, может быть покрыта при помощи двух упаковочных блоков по три трубчатых секции в каждом, дымовая труба длиной 7 м может быть покрыта при помощи одного упаковочного блока из четырех трубчатых секций и еще одного из трех трубчатых секций и т.д. Кроме того, предпочтительно ламинировать наружную и/или внутреннюю части трубчатых секций алюминиевой фольгой. Такое покрытие служит, с одной стороны, для защиты трубчатых секций, например, при укладывании их непосредственно рядом друг с другом, и, с другой стороны, дает возможность вставлять сжатые трубчатые секции в несжатые и, таким образом, дает дополнительную экономию занимаемого пространства. Другие отличительные признаки и преимущества изобретения подробно описаны ниже на основе предпочтительных вариантов осуществления и чертежей. На фиг. 1 представлен упаковочный блок, содержащий пять трубчатых секций; На фиг. 2 представлен горизонтальный разрез упаковочного блока согласно п.1 формулы изобретения. На фиг. 1 схематически представлен вариант осуществления упаковочного блока 1 с пятью трубчатыми секциями 2. Трубчатые секции 2 имеют в неупакованном состоянии круглое поперечное сечение,которое при вставлении трубчатых секций 2 в два картонных футляра 3, 4 и упаковочную пленку 5(только подразумеваемую на фиг. 1), окружающую эти футляры и трубчатые секции 2, уменьшается до эллиптической формы (см. фиг. 2). Упаковочная пленка 5 изготовлена из полиэтилена, который, после надевания на картонные футляры 3, 4 и трубчатые секции 2, усаживается под действием тепла и, таким образом, сдавливает трубчатые секции 2 и картонные футляры 3, 4, так что трубчатые секции 2, картонные футляры 3, 4 и упаковочная пленка 5 совместно формируют упаковочный блок 1. Сжатые трубчатые секции 2 укладываются друг за другом в линию (см. фиг. 2) в направлении сжа-2 014562 тия, и их торцы вместе накрываются картонными футлярами 3, 4, которые также обхватывают часть наружных поверхностей трубчатых секций. Картонные футляры 3, 4 имеют форму коробок, так что торцы упаковочного блока 1 имеют форму квадратов, что позволяет легко складывать его на любую сторону. В несжатом состоянии трубчатые секции 2 имеют длину 1 м, наружный диаметр 17 см и толщину стенки 2 см. В упаковочном блоке 1 трубчатые секции 2 эллиптически сжаты, причем наружный размер по одной оси составляет приблизительно 6 см, а по другой оси приблизительно 25 см. Объем упаковочного блока 1 составляет 25 см(56 см)1 м = 0,075 м 3. Объем несжатых трубчатых секций 2 равен 17 см(517 см)1 м = 0,1445 м 3. Следовательно, уменьшение объема составляет приблизительно 48%. Можно видеть, что трубчатые секции 2 сжаты не полностью, остается внутренняя полость шириной 2 см. При использовании минеральной ваты с композицией согласно патентному документу ЕР 03022609 трубчатые секции 2 могут сжиматься еще сильнее без разрушения минеральных волокон в местах сжатия. Испытания подтвердили, что трубчатые секции 2 из этого материала создают соответствующие усилия упругого восстановления в течение длительного периода таким образом, что после извлечения из упаковочного блока 1 трубчатые секции 2 возвращаются к своей первоначальной форме и могут немедленно использоваться без дополнительной обработки, такой как растяжение и придание формы, например, для изоляции дымовой трубы. Если используется максимальное сжатие без сдавливания минеральных волокон, т.е. сжатие без внутренней полости, наружный размер по одной оси представленного варианта осуществления настоящего изобретения составляет 4 см, а по другой оси остается практически неизменным и составляет приблизительно 25 см. В таком случае объем упаковочного блока 1 равен 25 см(54 см)1 м = 0,05 м 3, и уменьшение объема составляет приблизительно 65%, что соответствует общей "степени сжатия" 1: 2,89. Понятно, что упаковочный блок 1 может содержать другое количество трубчатых секций 2, например, 3 или 4, так что потребитель может приобрести изоляцию необходимой длины просто и без больших излишков материала. Кроме того, упаковочный блок 1 согласно изобретению пригоден для трубчатых секций любых других размеров и формы поперечного сечения, если трубчатые секции 2 способны создавать усилия упругого восстановления, достаточные для возвращения первоначальной формы. Следовательно, с помощью упаковочного блока 1 согласно настоящему изобретению, несколько трубчатых секций 2 могут транспортироваться и храниться очень экономично. В этой связи функциональность трубчатых секций 2 не ограничена, и после извлечения из упаковочного блока 1 они могут использоваться немедленно и без ограничения, например, для изоляции дымовых труб. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Упаковочный блок (1), содержащий несколько упругих трубчатых секций (2) из минеральной ваты, по меньшей мере, частично охваченных упаковочным материалом, с образованием указанного упаковочного блока (1), каждый из торцов которого окружен по типу контейнера с пяти сторон картонной коробкой (3, 4), так что торцы упаковочного блока (1) удерживаются в прямоугольной структуре этих коробок (3, 4), при этом упаковочный материал размещен вокруг трубчатых секций (2) под давлением,обеспечивающим их сжатое состояние внутри упаковочного блока (1) относительно поперечного размера каждой трубчатой секции, уменьшенное поперечное сечение и возможность восстановления первоначальной несжатой формы за счет упругих восстанавливающих усилий, действующих на трубчатые секции (2) при их освобождении от упаковочного материала и указанных коробок (3, 4). 2. Упаковочный блок (1) по п.1, в котором упаковочным материалом, удерживающим упаковочный блок (1), является по меньшей мере одна лента. 3. Упаковочный блок (1) по п.2, в котором две ленты расположены у торцевых поверхностей упаковочного блока (1) и предпочтительно третья лента проходит посредине. 4. Упаковочный блок (1) по любому из предшествующих пунктов, в котором упаковочный материал содержит упаковочную пленку (5) из пластика, особенно водонепроницаемую пленку. 5. Упаковочный блок (1) по п.4, отличающийся тем, что упаковочная пленка (5) закреплена пленочным соединением. 6. Упаковочный блок (1) по п.4, отличающийся тем, что упаковочная пленка (5) является усадочной пленкой. 7. Упаковочный блок (1) по любому из предшествующих пунктов, в котором для транспортировки упаковочного блока (1) предусмотрено средство, выполненное в основном из ленты пленки, соединенной с упаковочным материалом. 8. Упаковочный блок (1) по любому из предшествующих пунктов, который содержит по меньшей мере один лист картона, прилегающий к одной из боковых сторон упаковочного блока (1) и предпочтительно окруженный упаковочным материалом. 9. Упаковочный блок (1) по любому из предшествующих пунктов, в котором трубчатые секции (2) в несжатом состоянии имеют круглое, овальное или прямоугольное поперечное сечение. 10. Упаковочный блок (1) по п.10, в котором поперечным размером является диаметр трубчатых секций (2), а поперечное сечение трубчатых секций (2) в сжатом состоянии имеет эллиптическую форму.-3 014562 11. Упаковочный блок (1) по любому из предшествующих пунктов, в котором трубчатые секции (2) в упаковочном блоке (1) сжаты лишь настолько, что минеральная вата остается в основном несжатой. 12. Упаковочный блок (1) по любому из предшествующих пунктов, в котором трубчатые секции (2) расположены друг за другом в линию в направлении сжатия. 13. Упаковочный блок (1) по п.1, который содержит три, четыре или пять трубчатых секций (2). 14. Упаковочный блок (1) по любому из предшествующих пунктов, в котором трубчатые секции (2) ламинированы алюминиевой фольгой. 15. Упаковочный блок (1) по любому из предшествующих пунктов, в котором по меньшей мере одна сжатая трубчатая секция (2) заключена в полости несжатой трубчатой секции (2) или вставлена в полость несжатой трубчатой секции (2).
