Спортивный мяч кубической формы с трубчатыми гранями

Скачать PDF файл.

Формула / Реферат

1. Спортивный мяч, представляющий собой конструкцию кубической формы из трубчатых элементов, расположенных по граням куба и герметично соединенных между собой в его вершинах с образованием камеры мяча, наполненной воздухом.

2. Спортивный мяч по п.1, один из трубчатых элементов которого имеет клапан для накачивания воздуха в камеру мяча.

3. Спортивный мяч по п.1, каждый из трубчатых элементов которого имеет поперечное сечение по форме круга с одинаковым для всех трубчатых элементов диаметром, эллипса или многогранника с числом граней от 3 до 12.

4. Спортивный мяч по п.1, трубчатые элементы которого соединены между собой посредством склеивания.

5. Спортивный мяч по п.1, трубчатые элементы которого выполнены за одно целое с образованием монолитной конструкции.

6. Спортивный мяч по п.1, внешние углы которого выполнены прямоугольными для ограничения дальности отскока мяча.

7. Спортивный мяч по п.1, внешние углы которого выполнены закругленными для увеличения дальности отскока мяча.

8. Спортивный мяч по п.1, трубчатые элементы которого выполнены из эластичного материала типа резины.

9. Спортивный мяч по любому из пп.1-7, трубчатые элементы которого помещены в однослойный или многослойный чехол.

10. Спортивный мяч по п.9, чехол которого выполнен из материала, выбранного из группы кожа, ткань, полимер.

11. Спортивный мяч по п.9, чехол которого выполнен из плетеного волокнистого материала.

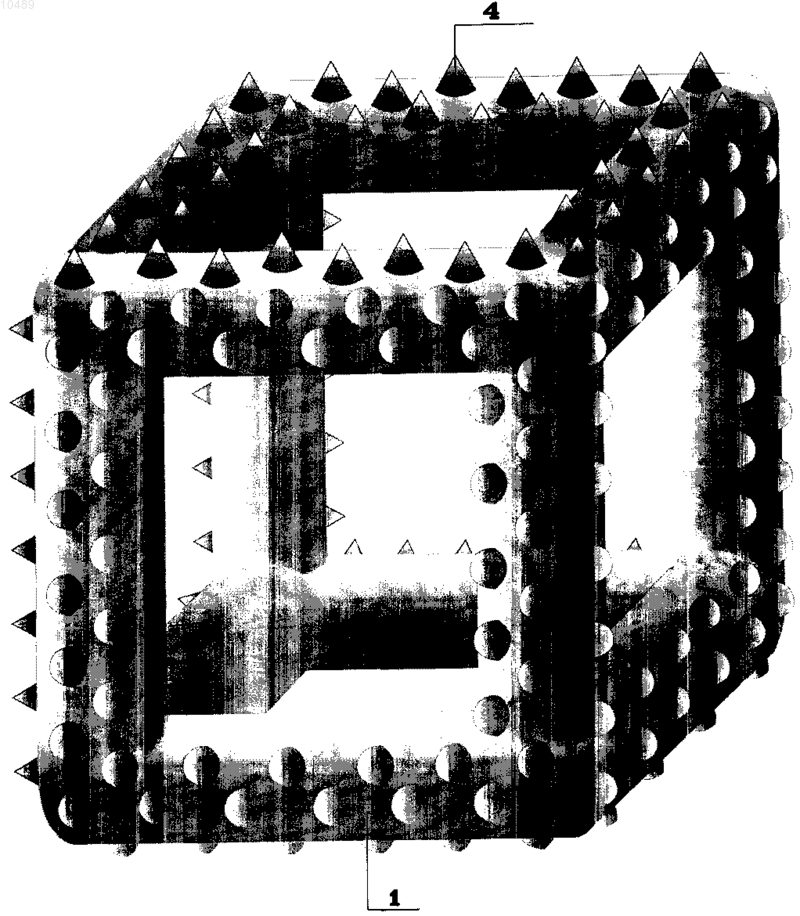

12. Спортивный мяч по п.1 или 9, внешняя поверхность которого имеет заостренные или закругленные выступы, обеспечивающие его использование в качестве массажера и выполненные из материала, пригодного для массажа, такого как мягкая или жесткая резина.

Рисунок 1



Текст

Смотреть все

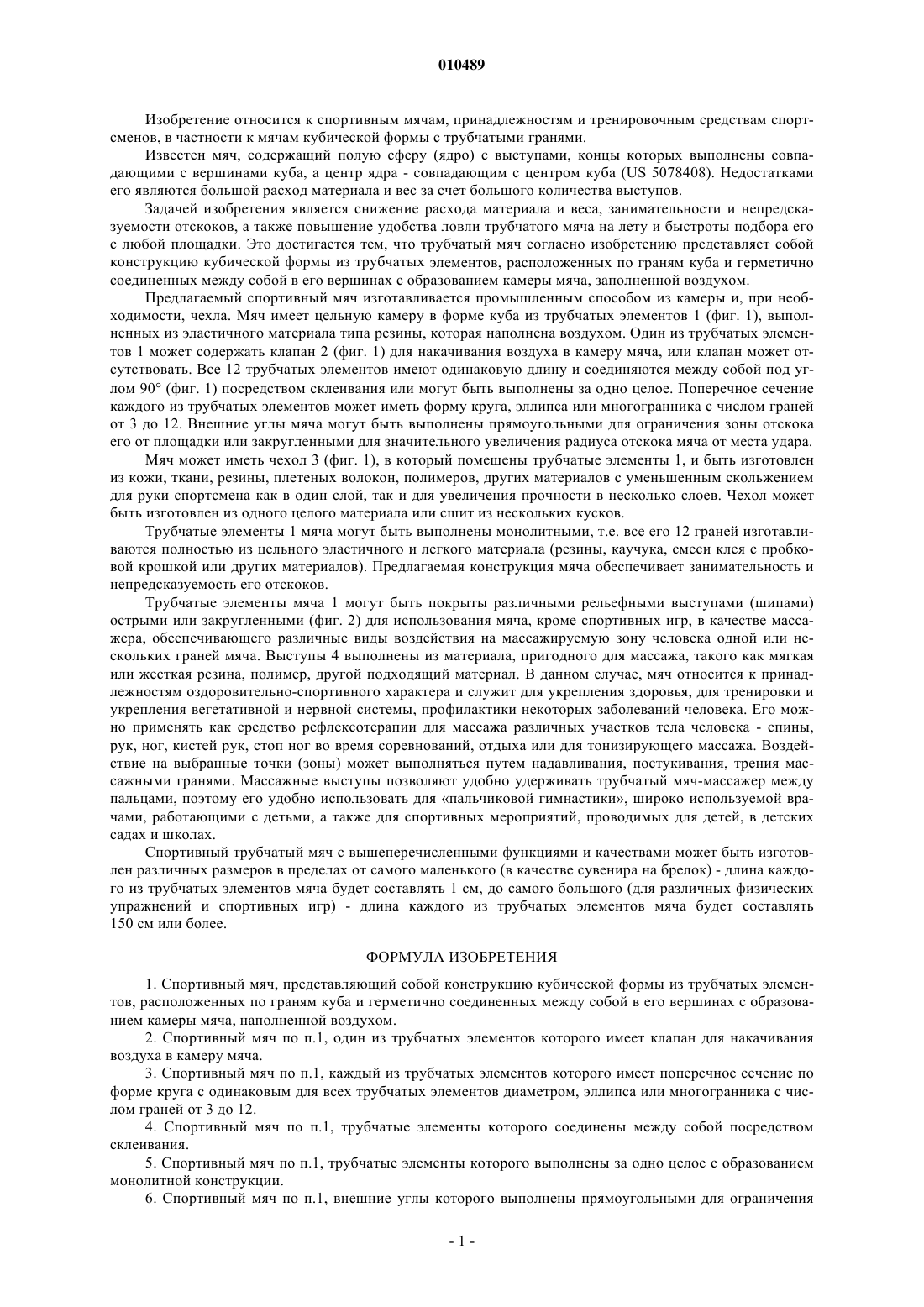

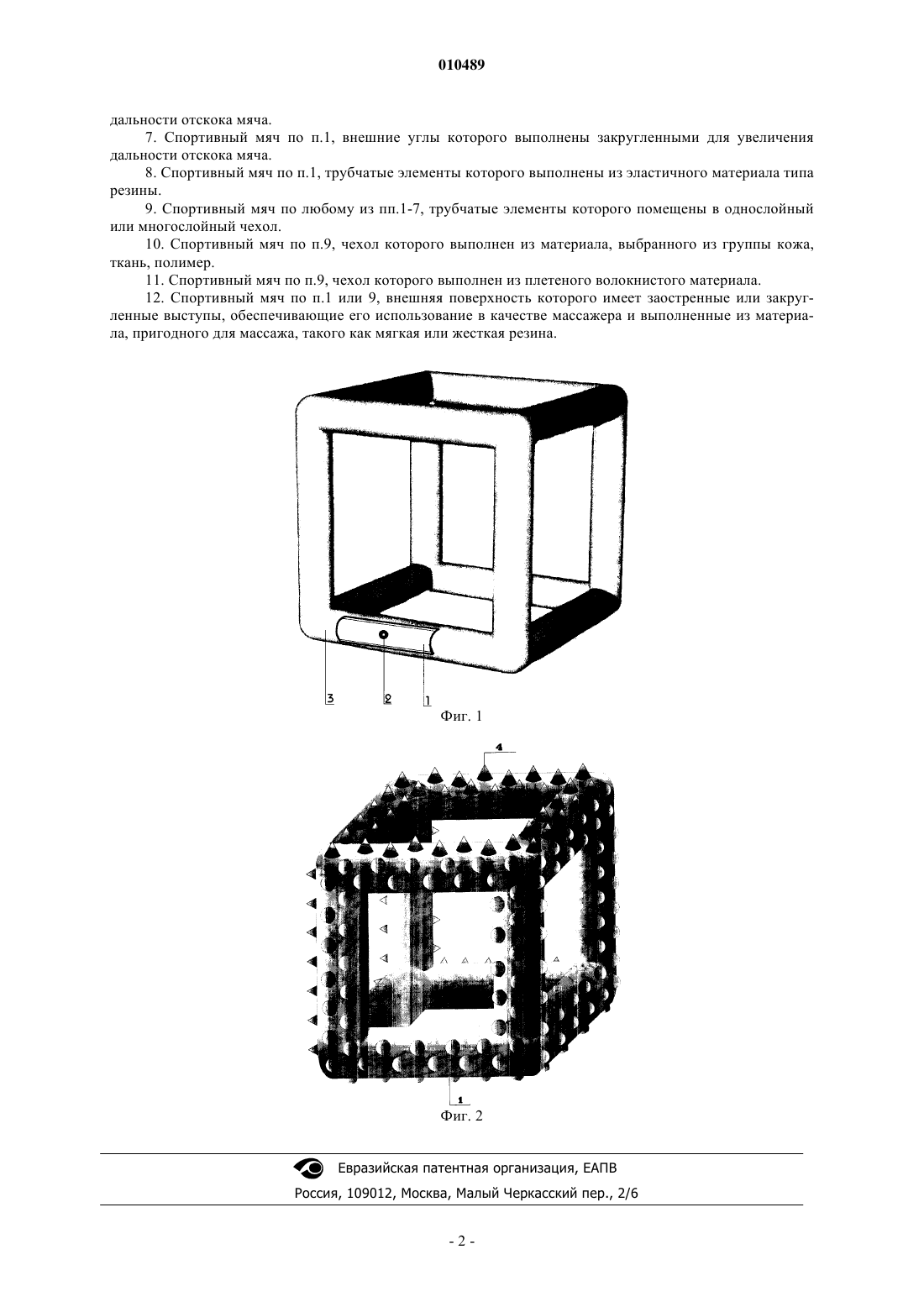

010489 Изобретение относится к спортивным мячам, принадлежностям и тренировочным средствам спортсменов, в частности к мячам кубической формы с трубчатыми гранями. Известен мяч, содержащий полую сферу (ядро) с выступами, концы которых выполнены совпадающими с вершинами куба, а центр ядра - совпадающим с центром куба (US 5078408). Недостатками его являются большой расход материала и вес за счет большого количества выступов. Задачей изобретения является снижение расхода материала и веса, занимательности и непредсказуемости отскоков, а также повышение удобства ловли трубчатого мяча на лету и быстроты подбора его с любой площадки. Это достигается тем, что трубчатый мяч согласно изобретению представляет собой конструкцию кубической формы из трубчатых элементов, расположенных по граням куба и герметично соединенных между собой в его вершинах с образованием камеры мяча, заполненной воздухом. Предлагаемый спортивный мяч изготавливается промышленным способом из камеры и, при необходимости, чехла. Мяч имеет цельную камеру в форме куба из трубчатых элементов 1 (фиг. 1), выполненных из эластичного материала типа резины, которая наполнена воздухом. Один из трубчатых элементов 1 может содержать клапан 2 (фиг. 1) для накачивания воздуха в камеру мяча, или клапан может отсутствовать. Все 12 трубчатых элементов имеют одинаковую длину и соединяются между собой под углом 90 (фиг. 1) посредством склеивания или могут быть выполнены за одно целое. Поперечное сечение каждого из трубчатых элементов может иметь форму круга, эллипса или многогранника с числом граней от 3 до 12. Внешние углы мяча могут быть выполнены прямоугольными для ограничения зоны отскока его от площадки или закругленными для значительного увеличения радиуса отскока мяча от места удара. Мяч может иметь чехол 3 (фиг. 1), в который помещены трубчатые элементы 1, и быть изготовлен из кожи, ткани, резины, плетеных волокон, полимеров, других материалов с уменьшенным скольжением для руки спортсмена как в один слой, так и для увеличения прочности в несколько слоев. Чехол может быть изготовлен из одного целого материала или сшит из нескольких кусков. Трубчатые элементы 1 мяча могут быть выполнены монолитными, т.е. все его 12 граней изготавливаются полностью из цельного эластичного и легкого материала (резины, каучука, смеси клея с пробковой крошкой или других материалов). Предлагаемая конструкция мяча обеспечивает занимательность и непредсказуемость его отскоков. Трубчатые элементы мяча 1 могут быть покрыты различными рельефными выступами (шипами) острыми или закругленными (фиг. 2) для использования мяча, кроме спортивных игр, в качестве массажера, обеспечивающего различные виды воздействия на массажируемую зону человека одной или нескольких граней мяча. Выступы 4 выполнены из материала, пригодного для массажа, такого как мягкая или жесткая резина, полимер, другой подходящий материал. В данном случае, мяч относится к принадлежностям оздоровительно-спортивного характера и служит для укрепления здоровья, для тренировки и укрепления вегетативной и нервной системы, профилактики некоторых заболеваний человека. Его можно применять как средство рефлексотерапии для массажа различных участков тела человека - спины,рук, ног, кистей рук, стоп ног во время соревнований, отдыха или для тонизирующего массажа. Воздействие на выбранные точки (зоны) может выполняться путем надавливания, постукивания, трения массажными гранями. Массажные выступы позволяют удобно удерживать трубчатый мяч-массажер между пальцами, поэтому его удобно использовать для пальчиковой гимнастики, широко используемой врачами, работающими с детьми, а также для спортивных мероприятий, проводимых для детей, в детских садах и школах. Спортивный трубчатый мяч с вышеперечисленными функциями и качествами может быть изготовлен различных размеров в пределах от самого маленького (в качестве сувенира на брелок) - длина каждого из трубчатых элементов мяча будет составлять 1 см, до самого большого (для различных физических упражнений и спортивных игр) - длина каждого из трубчатых элементов мяча будет составлять 150 см или более. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Спортивный мяч, представляющий собой конструкцию кубической формы из трубчатых элементов, расположенных по граням куба и герметично соединенных между собой в его вершинах с образованием камеры мяча, наполненной воздухом. 2. Спортивный мяч по п.1, один из трубчатых элементов которого имеет клапан для накачивания воздуха в камеру мяча. 3. Спортивный мяч по п.1, каждый из трубчатых элементов которого имеет поперечное сечение по форме круга с одинаковым для всех трубчатых элементов диаметром, эллипса или многогранника с числом граней от 3 до 12. 4. Спортивный мяч по п.1, трубчатые элементы которого соединены между собой посредством склеивания. 5. Спортивный мяч по п.1, трубчатые элементы которого выполнены за одно целое с образованием монолитной конструкции. 6. Спортивный мяч по п.1, внешние углы которого выполнены прямоугольными для ограничения-1 010489 дальности отскока мяча. 7. Спортивный мяч по п.1, внешние углы которого выполнены закругленными для увеличения дальности отскока мяча. 8. Спортивный мяч по п.1, трубчатые элементы которого выполнены из эластичного материала типа резины. 9. Спортивный мяч по любому из пп.1-7, трубчатые элементы которого помещены в однослойный или многослойный чехол. 10. Спортивный мяч по п.9, чехол которого выполнен из материала, выбранного из группы кожа,ткань, полимер. 11. Спортивный мяч по п.9, чехол которого выполнен из плетеного волокнистого материала. 12. Спортивный мяч по п.1 или 9, внешняя поверхность которого имеет заостренные или закругленные выступы, обеспечивающие его использование в качестве массажера и выполненные из материала, пригодного для массажа, такого как мягкая или жесткая резина.

МПК / Метки

МПК: A63B 41/00

Метки: мяч, формы, спортивный, кубической, трубчатыми, гранями
