Способ структурирования поверхности декоративной плиты или декоративной пленки
Формула / Реферат

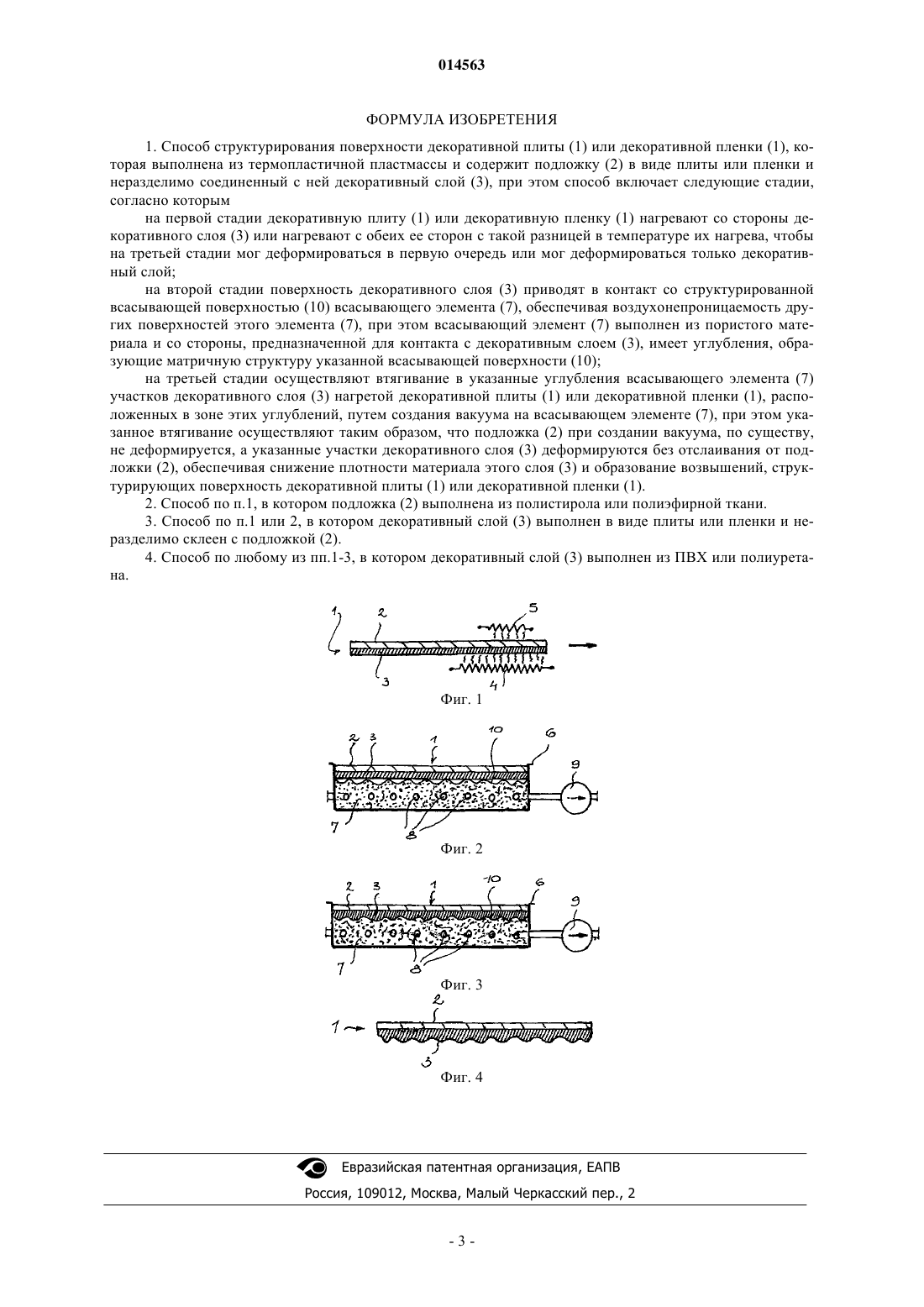

1. Способ структурирования поверхности декоративной плиты (1) или декоративной пленки (1), которая выполнена из термопластичной пластмассы и содержит подложку (2) в виде плиты или пленки и неразделимо соединенный с ней декоративный слой (3), при этом способ включает следующие стадии, согласно которым
на первой стадии декоративную плиту (1) или декоративную пленку (1) нагревают со стороны декоративного слоя (3) или нагревают с обеих ее сторон с такой разницей в температуре их нагрева, чтобы на третьей стадии мог деформироваться в первую очередь или мог деформироваться только декоративный слой;
на второй стадии поверхность декоративного слоя (3) приводят в контакт со структурированной всасывающей поверхностью (10) всасывающего элемента (7), обеспечивая воздухонепроницаемость других поверхностей этого элемента (7), при этом всасывающий элемент (7) выполнен из пористого материала и со стороны, предназначенной для контакта с декоративным слоем (3), имеет углубления, образующие матричную структуру указанной всасывающей поверхности (10);
на третьей стадии осуществляют втягивание в указанные углубления всасывающего элемента (7) участков декоративного слоя (3) нагретой декоративной плиты (1) или декоративной пленки (1), расположенных в зоне этих углублений, путем создания вакуума на всасывающем элементе (7), при этом указанное втягивание осуществляют таким образом, что подложка (2) при создании вакуума, по существу, не деформируется, а указанные участки декоративного слоя (3) деформируются без отслаивания от подложки (2), обеспечивая снижение плотности материала этого слоя (3) и образование возвышений, структурирующих поверхность декоративной плиты (1) или декоративной пленки (1).
2. Способ по п.1, в котором подложка (2) выполнена из полистирола или полиэфирной ткани.
3. Способ по п.1 или 2, в котором декоративный слой (3) выполнен в виде плиты или пленки и неразделимо склеен с подложкой (2).
4. Способ по любому из пп.1-3, в котором декоративный слой (3) выполнен из ПВХ или полиуретана.
Текст

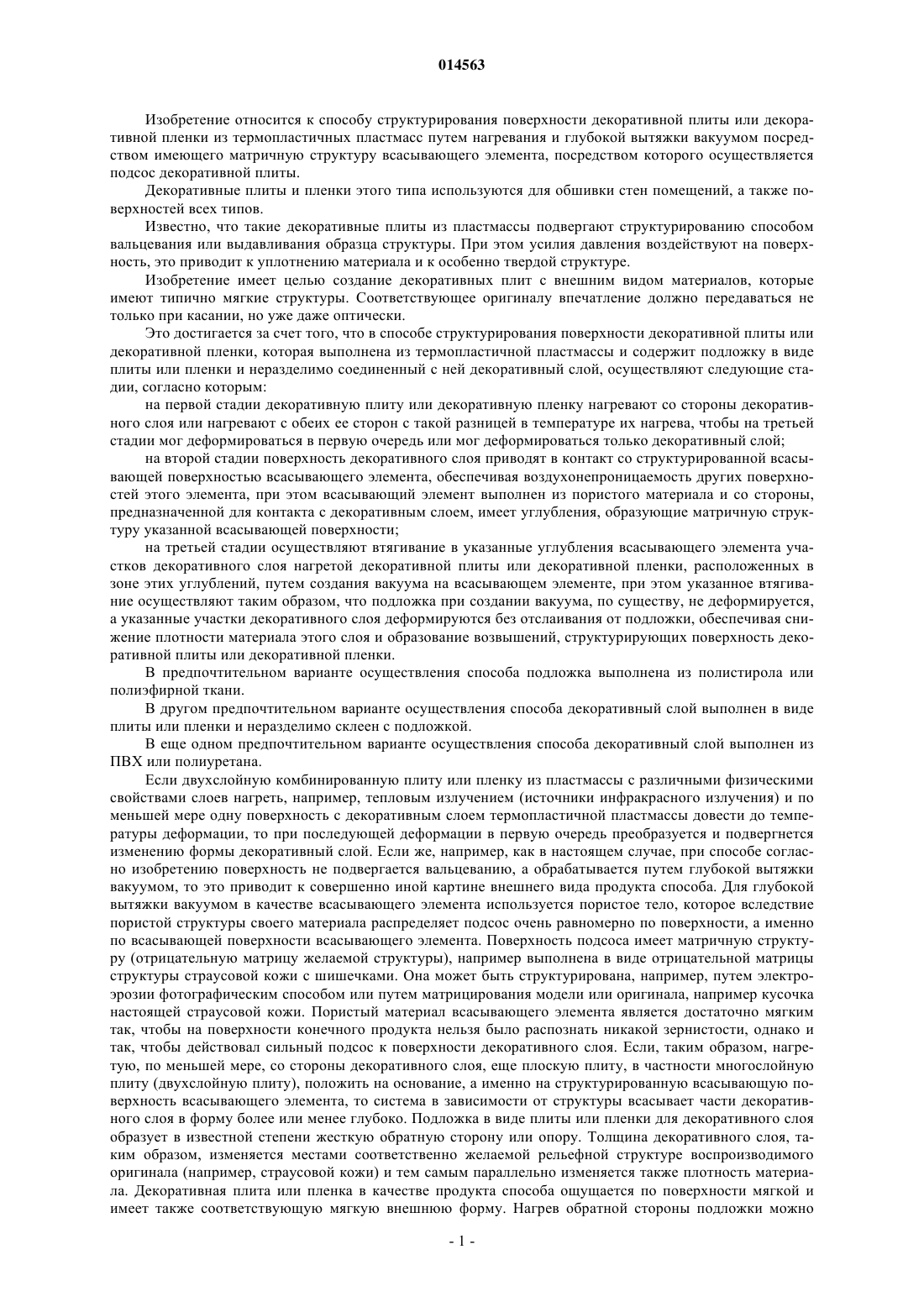

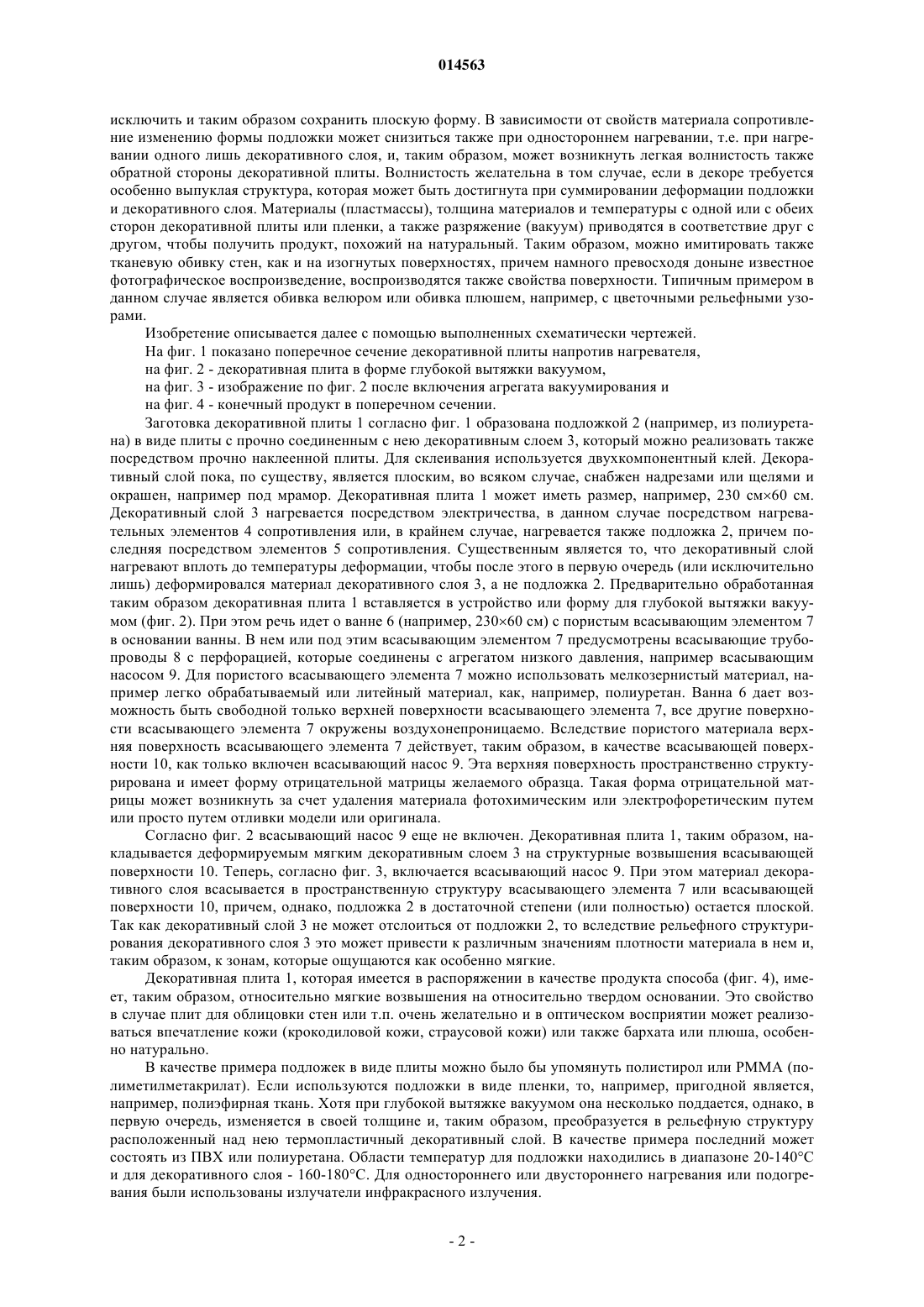

СПОСОБ СТРУКТУРИРОВАНИЯ ПОВЕРХНОСТИ ДЕКОРАТИВНОЙ ПЛИТЫ ИЛИ ДЕКОРАТИВНОЙ ПЛЕНКИ(71)(73) Заявитель и патентовладелец: СИБУ ДИЗАЙН ГМБХ УНД КО КГ (AT) Исходными элементами способа структурирования поверхности декоративных плит или пленок,например, для облицовки стен является подложка (2) в виде плиты или пленки и прочно связанный с нею декоративный слой (3). При этом речь может идти о прочно связанном путем склеивания с подложкой в виде плиты или пленки декоративном слое в виде плиты или пленки. Декоративную плиту (1) или декоративную пленку стороной с декоративным слоем или обеими сторонами подвергают нагреванию предпочтительно до различных температур и затем деформируемым декоративным слоем (3) накладывают на пространственно структурированную всасывающую поверхность (10) пористого всасывающего элемента (7). Последнее является частью устройства глубокой вытяжки вакуумом, посредством которого декоративный слой вводят в структуру поверхности (10) всасывания. Подложка (2) в виде плиты или пленки остается при этом, по существу, плоской. Структура поверхности (10) всасывания может быть матрицирована с модели или оригинала, например, крокодиловой кожи. Получающаяся рельефная структура декоративного слоя (3) имеет различную плотность материала и ощущается местами мягкой. 014563 Изобретение относится к способу структурирования поверхности декоративной плиты или декоративной пленки из термопластичных пластмасс путем нагревания и глубокой вытяжки вакуумом посредством имеющего матричную структуру всасывающего элемента, посредством которого осуществляется подсос декоративной плиты. Декоративные плиты и пленки этого типа используются для обшивки стен помещений, а также поверхностей всех типов. Известно, что такие декоративные плиты из пластмассы подвергают структурированию способом вальцевания или выдавливания образца структуры. При этом усилия давления воздействуют на поверхность, это приводит к уплотнению материала и к особенно твердой структуре. Изобретение имеет целью создание декоративных плит с внешним видом материалов, которые имеют типично мягкие структуры. Соответствующее оригиналу впечатление должно передаваться не только при касании, но уже даже оптически. Это достигается за счет того, что в способе структурирования поверхности декоративной плиты или декоративной пленки, которая выполнена из термопластичной пластмассы и содержит подложку в виде плиты или пленки и неразделимо соединенный с ней декоративный слой, осуществляют следующие стадии, согласно которым: на первой стадии декоративную плиту или декоративную пленку нагревают со стороны декоративного слоя или нагревают с обеих ее сторон с такой разницей в температуре их нагрева, чтобы на третьей стадии мог деформироваться в первую очередь или мог деформироваться только декоративный слой; на второй стадии поверхность декоративного слоя приводят в контакт со структурированной всасывающей поверхностью всасывающего элемента, обеспечивая воздухонепроницаемость других поверхностей этого элемента, при этом всасывающий элемент выполнен из пористого материала и со стороны,предназначенной для контакта с декоративным слоем, имеет углубления, образующие матричную структуру указанной всасывающей поверхности; на третьей стадии осуществляют втягивание в указанные углубления всасывающего элемента участков декоративного слоя нагретой декоративной плиты или декоративной пленки, расположенных в зоне этих углублений, путем создания вакуума на всасывающем элементе, при этом указанное втягивание осуществляют таким образом, что подложка при создании вакуума, по существу, не деформируется,а указанные участки декоративного слоя деформируются без отслаивания от подложки, обеспечивая снижение плотности материала этого слоя и образование возвышений, структурирующих поверхность декоративной плиты или декоративной пленки. В предпочтительном варианте осуществления способа подложка выполнена из полистирола или полиэфирной ткани. В другом предпочтительном варианте осуществления способа декоративный слой выполнен в виде плиты или пленки и неразделимо склеен с подложкой. В еще одном предпочтительном варианте осуществления способа декоративный слой выполнен из ПВХ или полиуретана. Если двухслойную комбинированную плиту или пленку из пластмассы с различными физическими свойствами слоев нагреть, например, тепловым излучением (источники инфракрасного излучения) и по меньшей мере одну поверхность с декоративным слоем термопластичной пластмассы довести до температуры деформации, то при последующей деформации впервую очередь преобразуется и подвергнется изменению формы декоративный слой. Если же, например, как в настоящем случае, при способе согласно изобретению поверхность не подвергается вальцеванию, а обрабатывается путем глубокой вытяжки вакуумом, то это приводит к совершенно иной картине внешнего вида продукта способа. Для глубокой вытяжки вакуумом в качестве всасывающего элемента используется пористое тело, которое вследствие пористой структуры своего материала распределяет подсос очень равномерно по поверхности, а именно по всасывающей поверхности всасывающего элемента. Поверхность подсоса имеет матричную структуру (отрицательную матрицу желаемой структуры), например выполнена в виде отрицательной матрицы структуры страусовой кожи с шишечками. Она может быть структурирована, например, путем электроэрозии фотографическим способом или путем матрицирования модели или оригинала, например кусочка настоящей страусовой кожи. Пористый материал всасывающего элемента является достаточно мягким так, чтобы на поверхности конечного продукта нельзя было распознать никакой зернистости, однако и так, чтобы действовал сильный подсос к поверхности декоративного слоя. Если, таким образом, нагретую, по меньшей мере, со стороны декоративного слоя, еще плоскую плиту, в частности многослойную плиту (двухслойную плиту), положить на основание, а именно на структурированную всасывающую поверхность всасывающего элемента, то система в зависимости от структуры всасывает части декоративного слоя в форму более или менее глубоко. Подложка в виде плиты или пленки для декоративного слоя образует в известной степени жесткую обратную сторону или опору. Толщина декоративного слоя, таким образом, изменяется местами соответственно желаемой рельефной структуре воспроизводимого оригинала (например, страусовой кожи) и тем самым параллельно изменяется также плотность материала. Декоративная плита или пленка в качестве продукта способа ощущается по поверхности мягкой и имеет также соответствующую мягкую внешнюю форму. Нагрев обратной стороны подложки можно-1 014563 исключить и таким образом сохранить плоскую форму. В зависимости от свойств материала сопротивление изменению формы подложки может снизиться также при одностороннем нагревании, т.е. при нагревании одного лишь декоративного слоя, и, таким образом, может возникнуть легкая волнистость также обратной стороны декоративной плиты. Волнистость желательна в том случае, если в декоре требуется особенно выпуклая структура, которая может быть достигнута при суммировании деформации подложки и декоративного слоя. Материалы (пластмассы), толщина материалов и температуры с одной или с обеих сторон декоративной плиты или пленки, а также разряжение (вакуум) приводятся в соответствие друг с другом, чтобы получить продукт, похожий на натуральный. Таким образом, можно имитировать также тканевую обивку стен, как и на изогнутых поверхностях, причем намного превосходя доныне известное фотографическое воспроизведение, воспроизводятся также свойства поверхности. Типичным примером в данном случае является обивка велюром или обивка плюшем, например, с цветочными рельефными узорами. Изобретение описывается далее с помощью выполненных схематически чертежей. На фиг. 1 показано поперечное сечение декоративной плиты напротив нагревателя,на фиг. 2 - декоративная плита в форме глубокой вытяжки вакуумом,на фиг. 3 - изображение по фиг. 2 после включения агрегата вакуумирования и на фиг. 4 - конечный продукт в поперечном сечении. Заготовка декоративной плиты 1 согласно фиг. 1 образована подложкой 2 (например, из полиуретана) в виде плиты с прочно соединенным с нею декоративным слоем 3, который можно реализовать также посредством прочно наклеенной плиты. Для склеивания используется двухкомпонентный клей. Декоративный слой пока, по существу, является плоским, во всяком случае, снабжен надрезами или щелями и окрашен, например под мрамор. Декоративная плита 1 может иметь размер, например, 230 см 60 см. Декоративный слой 3 нагревается посредством электричества, в данном случае посредством нагревательных элементов 4 сопротивления или, в крайнем случае, нагревается также подложка 2, причем последняя посредством элементов 5 сопротивления. Существенным является то, что декоративный слой нагревают вплоть до температуры деформации, чтобы после этого в первую очередь (или исключительно лишь) деформировался материал декоративного слоя 3, а не подложка 2. Предварительно обработанная таким образом декоративная плита 1 вставляется в устройство или форму для глубокой вытяжки вакуумом (фиг. 2). При этом речь идет о ванне 6 (например, 23060 см) с пористым всасывающим элементом 7 в основании ванны. В нем или под этим всасывающим элементом 7 предусмотрены всасывающие трубопроводы 8 с перфорацией, которые соединены с агрегатом низкого давления, например всасывающим насосом 9. Для пористого всасывающего элемента 7 можно использовать мелкозернистый материал, например легко обрабатываемый или литейный материал, как, например, полиуретан. Ванна 6 дает возможность быть свободной только верхней поверхности всасывающего элемента 7, все другие поверхности всасывающего элемента 7 окружены воздухонепроницаемо. Вследствие пористого материала верхняя поверхность всасывающего элемента 7 действует, таким образом, в качестве всасывающей поверхности 10, как только включен всасывающий насос 9. Эта верхняя поверхность пространственно структурирована и имеет форму отрицательной матрицы желаемого образца. Такая форма отрицательной матрицы может возникнуть за счет удаления материала фотохимическим или электрофоретическим путем или просто путем отливки модели или оригинала. Согласно фиг. 2 всасывающий насос 9 еще не включен. Декоративная плита 1, таким образом, накладывается деформируемым мягким декоративным слоем 3 на структурные возвышения всасывающей поверхности 10. Теперь, согласно фиг. 3, включается всасывающий насос 9. При этом материал декоративного слоя всасывается в пространственную структуру всасывающего элемента 7 или всасывающей поверхности 10, причем, однако, подложка 2 в достаточной степени (или полностью) остается плоской. Так как декоративный слой 3 не может отслоиться от подложки 2, то вследствие рельефного структурирования декоративного слоя 3 это может привести к различным значениям плотности материала в нем и,таким образом, к зонам, которые ощущаются как особенно мягкие. Декоративная плита 1, которая имеется в распоряжении в качестве продукта способа (фиг. 4), имеет, таким образом, относительно мягкие возвышения на относительно твердом основании. Это свойство в случае плит для облицовки стен или т.п. очень желательно и в оптическом восприятии может реализоваться впечатление кожи (крокодиловой кожи, страусовой кожи) или также бархата или плюша, особенно натурально. В качестве примера подложек в виде плиты можно было бы упомянуть полистирол или РММА (полиметилметакрилат). Если используются подложки в виде пленки, то, например, пригодной является,например, полиэфирная ткань. Хотя при глубокой вытяжке вакуумом она несколько поддается, однако, в первую очередь, изменяется в своей толщине и, таким образом, преобразуется в рельефную структуру расположенный над нею термопластичный декоративный слой. В качестве примера последний может состоять из ПВХ или полиуретана. Области температур для подложки находились в диапазоне 20-140 С и для декоративного слоя - 160-180 С. Для одностороннего или двустороннего нагревания или подогревания были использованы излучатели инфракрасного излучения.-2 014563 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ структурирования поверхности декоративной плиты (1) или декоративной пленки (1), которая выполнена из термопластичной пластмассы и содержит подложку (2) в виде плиты или пленки и неразделимо соединенный с ней декоративный слой (3), при этом способ включает следующие стадии,согласно которым на первой стадии декоративную плиту (1) или декоративную пленку (1) нагревают со стороны декоративного слоя (3) или нагревают с обеих ее сторон с такой разницей в температуре их нагрева, чтобы на третьей стадии мог деформироваться в первую очередь или мог деформироваться только декоративный слой; на второй стадии поверхность декоративного слоя (3) приводят в контакт со структурированной всасывающей поверхностью (10) всасывающего элемента (7), обеспечивая воздухонепроницаемость других поверхностей этого элемента (7), при этом всасывающий элемент (7) выполнен из пористого материала и со стороны, предназначенной для контакта с декоративным слоем (3), имеет углубления, образующие матричную структуру указанной всасывающей поверхности (10); на третьей стадии осуществляют втягивание в указанные углубления всасывающего элемента (7) участков декоративного слоя (3) нагретой декоративной плиты (1) или декоративной пленки (1), расположенных в зоне этих углублений, путем создания вакуума на всасывающем элементе (7), при этом указанное втягивание осуществляют таким образом, что подложка (2) при создании вакуума, по существу,не деформируется, а указанные участки декоративного слоя (3) деформируются без отслаивания от подложки (2), обеспечивая снижение плотности материала этого слоя (3) и образование возвышений, структурирующих поверхность декоративной плиты (1) или декоративной пленки (1). 2. Способ по п.1, в котором подложка (2) выполнена из полистирола или полиэфирной ткани. 3. Способ по п.1 или 2, в котором декоративный слой (3) выполнен в виде плиты или пленки и неразделимо склеен с подложкой (2). 4. Способ по любому из пп.1-3, в котором декоративный слой (3) выполнен из ПВХ или полиуретана.
МПК / Метки
МПК: B44C 3/02, D06M 15/71, B44C 5/04, B32B 27/28, B32B 27/06, B29C 71/02, B32B 27/30, D06M 15/715, B32B 27/08
Метки: плиты, способ, структурирования, поверхности, пленки, декоративной
