Сельскохозяйственное сошниковое орудие, взаимодействующее с почвой

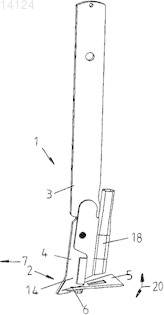

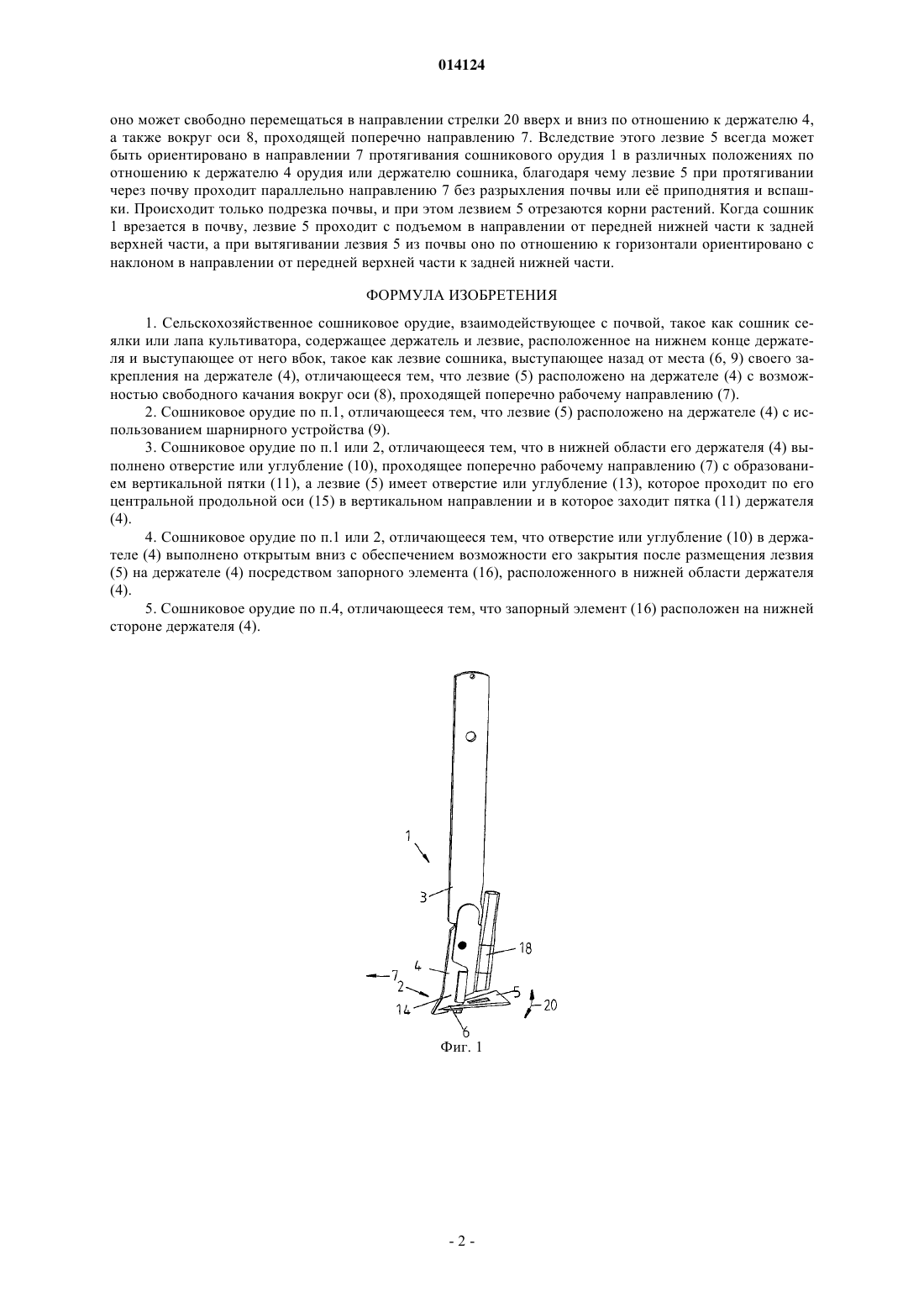

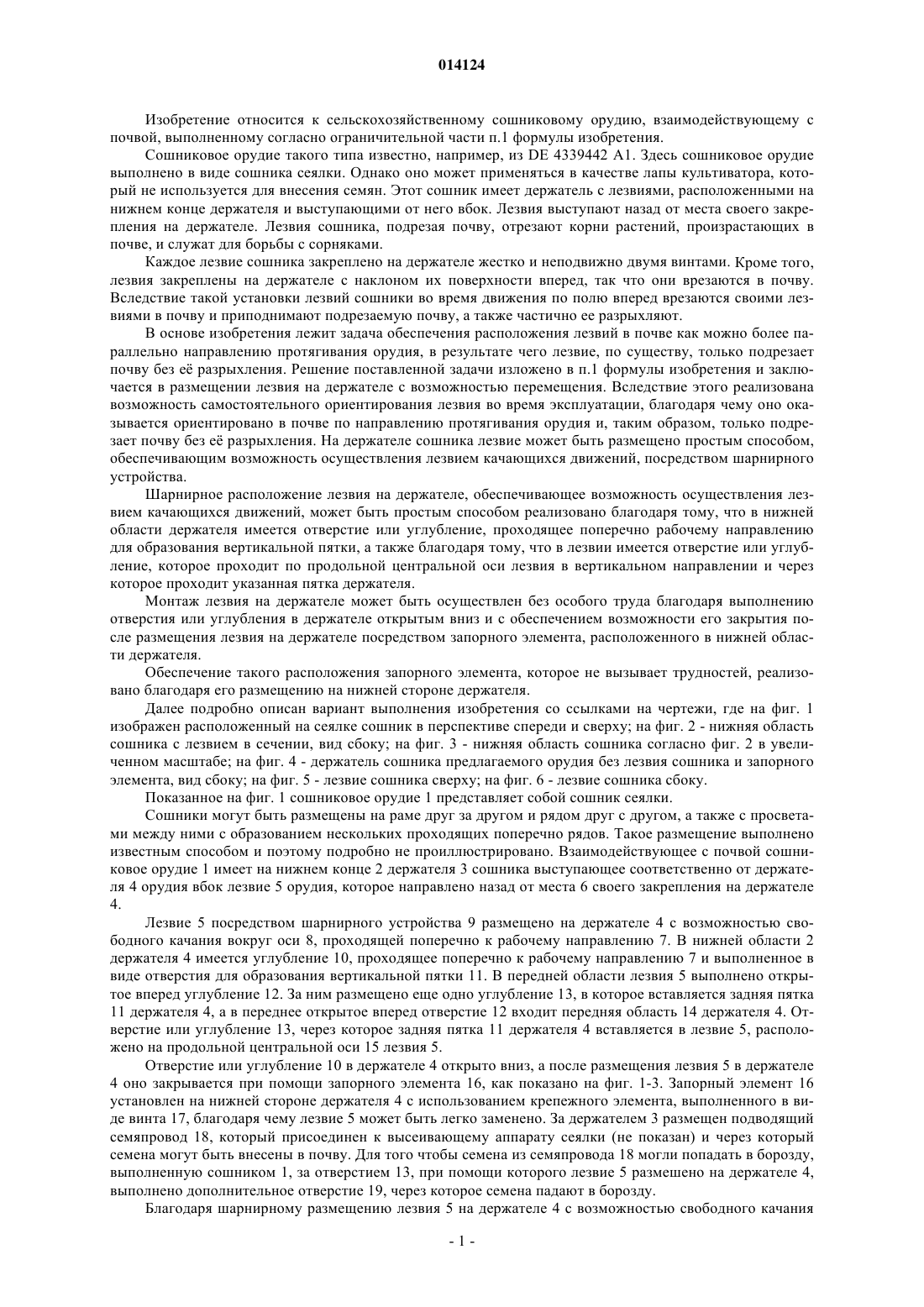

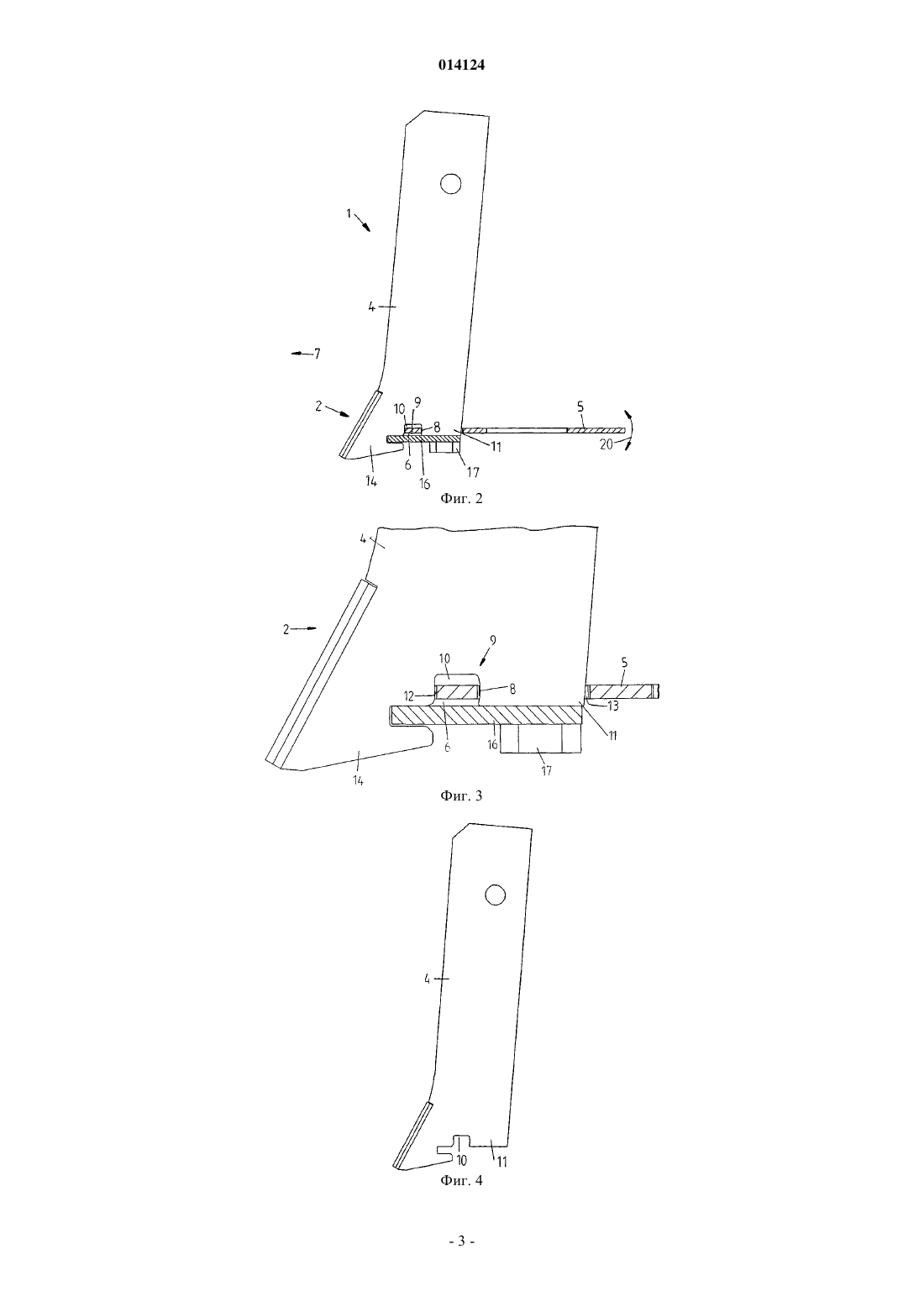

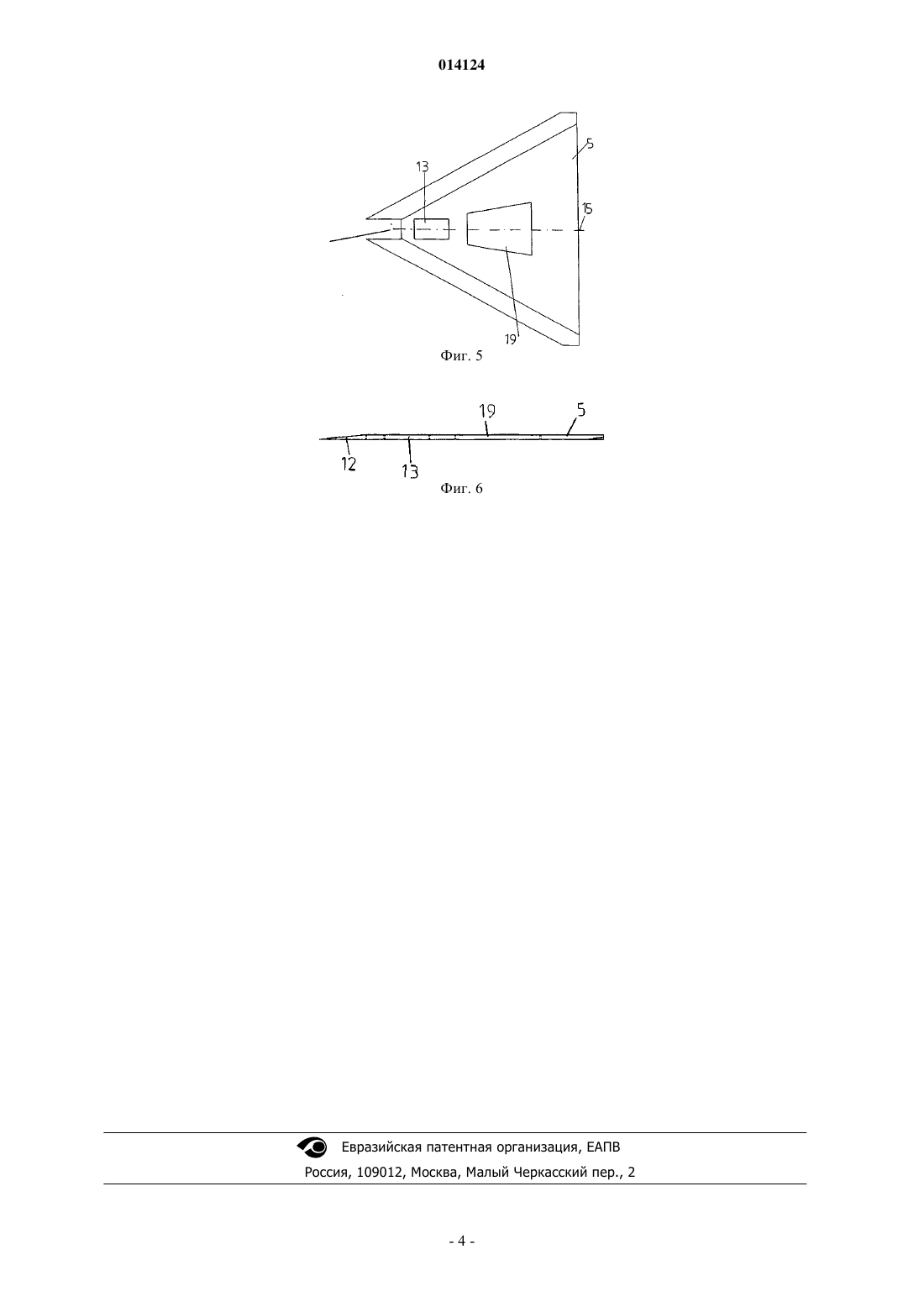

(71)(73) Заявитель и патентовладелец: АМАЗОНЕН-ВЕРКЕ Х. ДРЕЙЕР ГМБХ ЭНД КО. КГ (DE) Тиссен Раймер Уве, Покрифке Михаэль,Райнке Вилфрид, Ван Цойст Ральф (DE) Представитель: Сельскохозяйственное сошниковое орудие (1), взаимодействующее с почвой, такое как сошник сеялки или лапа культиватора, содержащее держатель (4) и расположенное на нижнем конце держателя (4) и выступающие от него сбоку лезвие (5), такое как лезвие сошника, выступающее назад от места своего закрепления на держателе (4). Для обеспечения расположения лезвия (5) в почве параллельно направлению протягивания орудия, в результате чего лезвие (5), по существу,только подрезает почву без е разрыхления, предлагается размещать лезвие (5) на держателе (4) с возможностью свободного качания вокруг оси (8), проходящей поперечно к рабочему направлению (7). 014124 Изобретение относится к сельскохозяйственному сошниковому орудию, взаимодействующему с почвой, выполненному согласно ограничительной части п.1 формулы изобретения. Сошниковое орудие такого типа известно, например, из DE 4339442 А 1. Здесь сошниковое орудие выполнено в виде сошника сеялки. Однако оно может применяться в качестве лапы культиватора, который не используется для внесения семян. Этот сошник имеет держатель с лезвиями, расположенными на нижнем конце держателя и выступающими от него вбок. Лезвия выступают назад от места своего закрепления на держателе. Лезвия сошника, подрезая почву, отрезают корни растений, произрастающих в почве, и служат для борьбы с сорняками. Каждое лезвие сошника закреплено на держателе жестко и неподвижно двумя винтами. Кроме того,лезвия закреплены на держателе с наклоном их поверхности вперед, так что они врезаются в почву. Вследствие такой установки лезвий сошники во время движения по полю вперед врезаются своими лезвиями в почву и приподнимают подрезаемую почву, а также частично ее разрыхляют. В основе изобретения лежит задача обеспечения расположения лезвий в почве как можно более параллельно направлению протягивания орудия, в результате чего лезвие, по существу, только подрезает почву без е разрыхления. Решение поставленной задачи изложено в п.1 формулы изобретения и заключается в размещении лезвия на держателе с возможностью перемещения. Вследствие этого реализована возможность самостоятельного ориентирования лезвия во время эксплуатации, благодаря чему оно оказывается ориентировано в почве по направлению протягивания орудия и, таким образом, только подрезает почву без е разрыхления. На держателе сошника лезвие может быть размещено простым способом,обеспечивающим возможность осуществления лезвием качающихся движений, посредством шарнирного устройства. Шарнирное расположение лезвия на держателе, обеспечивающее возможность осуществления лезвием качающихся движений, может быть простым способом реализовано благодаря тому, что в нижней области держателя имеется отверстие или углубление, проходящее поперечно рабочему направлению для образования вертикальной пятки, а также благодаря тому, что в лезвии имеется отверстие или углубление, которое проходит по продольной центральной оси лезвия в вертикальном направлении и через которое проходит указанная пятка держателя. Монтаж лезвия на держателе может быть осуществлен без особого труда благодаря выполнению отверстия или углубления в держателе открытым вниз и с обеспечением возможности его закрытия после размещения лезвия на держателе посредством запорного элемента, расположенного в нижней области держателя. Обеспечение такого расположения запорного элемента, которое не вызывает трудностей, реализовано благодаря его размещению на нижней стороне держателя. Далее подробно описан вариант выполнения изобретения со ссылками на чертежи, где на фиг. 1 изображен расположенный на сеялке сошник в перспективе спереди и сверху; на фиг. 2 - нижняя область сошника с лезвием в сечении, вид сбоку; на фиг. 3 - нижняя область сошника согласно фиг. 2 в увеличенном масштабе; на фиг. 4 - держатель сошника предлагаемого орудия без лезвия сошника и запорного элемента, вид сбоку; на фиг. 5 - лезвие сошника сверху; на фиг. 6 - лезвие сошника сбоку. Показанное на фиг. 1 сошниковое орудие 1 представляет собой сошник сеялки. Сошники могут быть размещены на раме друг за другом и рядом друг с другом, а также с просветами между ними с образованием нескольких проходящих поперечно рядов. Такое размещение выполнено известным способом и поэтому подробно не проиллюстрировано. Взаимодействующее с почвой сошниковое орудие 1 имеет на нижнем конце 2 держателя 3 сошника выступающее соответственно от держателя 4 орудия вбок лезвие 5 орудия, которое направлено назад от места 6 своего закрепления на держателе 4. Лезвие 5 посредством шарнирного устройства 9 размещено на держателе 4 с возможностью свободного качания вокруг оси 8, проходящей поперечно к рабочему направлению 7. В нижней области 2 держателя 4 имеется углубление 10, проходящее поперечно к рабочему направлению 7 и выполненное в виде отверстия для образования вертикальной пятки 11. В передней области лезвия 5 выполнено открытое вперед углубление 12. За ним размещено еще одно углубление 13, в которое вставляется задняя пятка 11 держателя 4, а в переднее открытое вперед отверстие 12 входит передняя область 14 держателя 4. Отверстие или углубление 13, через которое задняя пятка 11 держателя 4 вставляется в лезвие 5, расположено на продольной центральной оси 15 лезвия 5. Отверстие или углубление 10 в держателе 4 открыто вниз, а после размещения лезвия 5 в держателе 4 оно закрывается при помощи запорного элемента 16, как показано на фиг. 1-3. Запорный элемент 16 установлен на нижней стороне держателя 4 с использованием крепежного элемента, выполненного в виде винта 17, благодаря чему лезвие 5 может быть легко заменено. За держателем 3 размещен подводящий семяпровод 18, который присоединен к высеивающему аппарату сеялки (не показан) и через который семена могут быть внесены в почву. Для того чтобы семена из семяпровода 18 могли попадать в борозду,выполненную сошником 1, за отверстием 13, при помощи которого лезвие 5 размешено на держателе 4,выполнено дополнительное отверстие 19, через которое семена падают в борозду. Благодаря шарнирному размещению лезвия 5 на держателе 4 с возможностью свободного качания-1 014124 оно может свободно перемещаться в направлении стрелки 20 вверх и вниз по отношению к держателю 4,а также вокруг оси 8, проходящей поперечно направлению 7. Вследствие этого лезвие 5 всегда может быть ориентировано в направлении 7 протягивания сошникового орудия 1 в различных положениях по отношению к держателю 4 орудия или держателю сошника, благодаря чему лезвие 5 при протягивании через почву проходит параллельно направлению 7 без разрыхления почвы или е приподнятия и вспашки. Происходит только подрезка почвы, и при этом лезвием 5 отрезаются корни растений. Когда сошник 1 врезается в почву, лезвие 5 проходит с подъемом в направлении от передней нижней части к задней верхней части, а при вытягивании лезвия 5 из почвы оно по отношению к горизонтали ориентировано с наклоном в направлении от передней верхней части к задней нижней части. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сельскохозяйственное сошниковое орудие, взаимодействующее с почвой, такое как сошник сеялки или лапа культиватора, содержащее держатель и лезвие, расположенное на нижнем конце держателя и выступающее от него вбок, такое как лезвие сошника, выступающее назад от места (6, 9) своего закрепления на держателе (4), отличающееся тем, что лезвие (5) расположено на держателе (4) с возможностью свободного качания вокруг оси (8), проходящей поперечно рабочему направлению (7). 2. Сошниковое орудие по п.1, отличающееся тем, что лезвие (5) расположено на держателе (4) с использованием шарнирного устройства (9). 3. Сошниковое орудие по п.1 или 2, отличающееся тем, что в нижней области его держателя (4) выполнено отверстие или углубление (10), проходящее поперечно рабочему направлению (7) с образованием вертикальной пятки (11), а лезвие (5) имеет отверстие или углубление (13), которое проходит по его центральной продольной оси (15) в вертикальном направлении и в которое заходит пятка (11) держателя(4). 4. Сошниковое орудие по п.1 или 2, отличающееся тем, что отверстие или углубление (10) в держателе (4) выполнено открытым вниз с обеспечением возможности его закрытия после размещения лезвия(5) на держателе (4) посредством запорного элемента (16), расположенного в нижней области держателя(4). 5. Сошниковое орудие по п.4, отличающееся тем, что запорный элемент (16) расположен на нижней стороне держателя (4).
