Секатор (варианты)

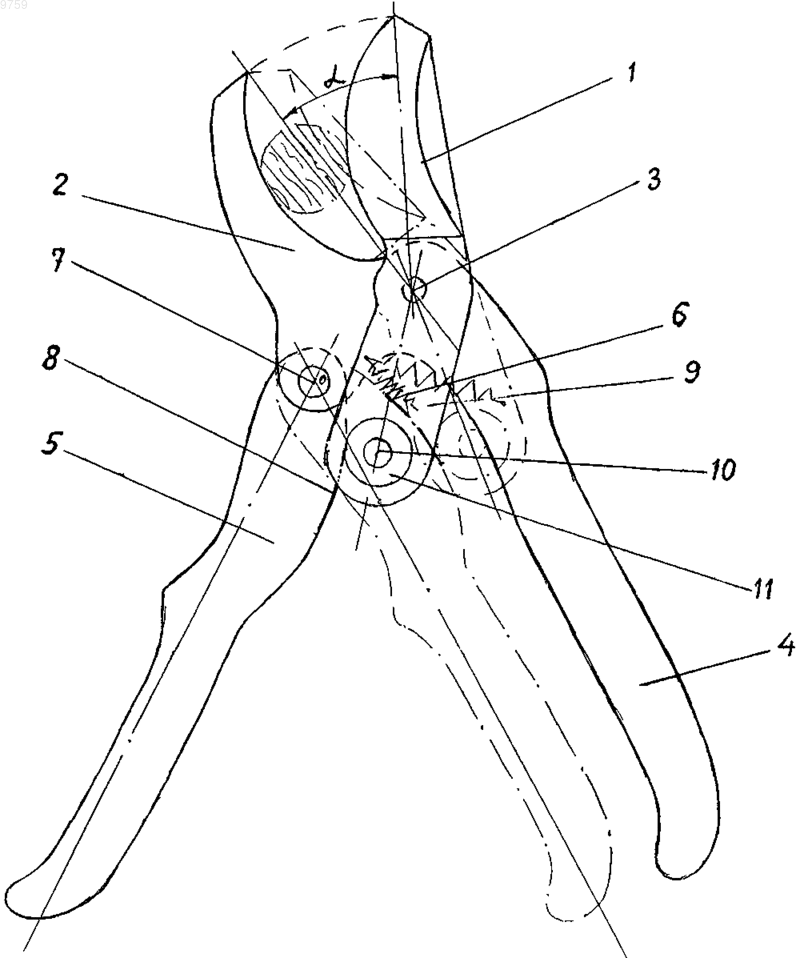

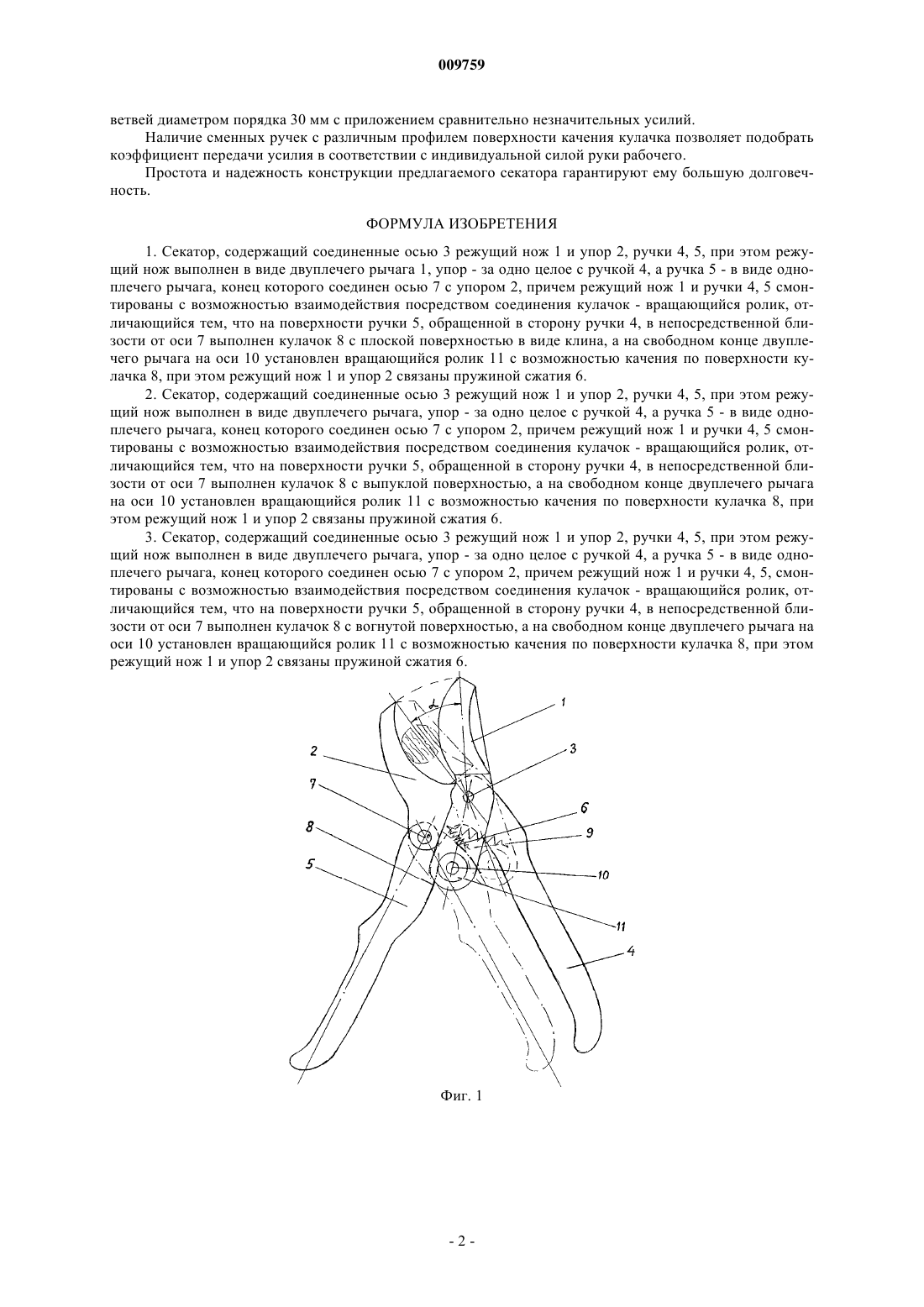

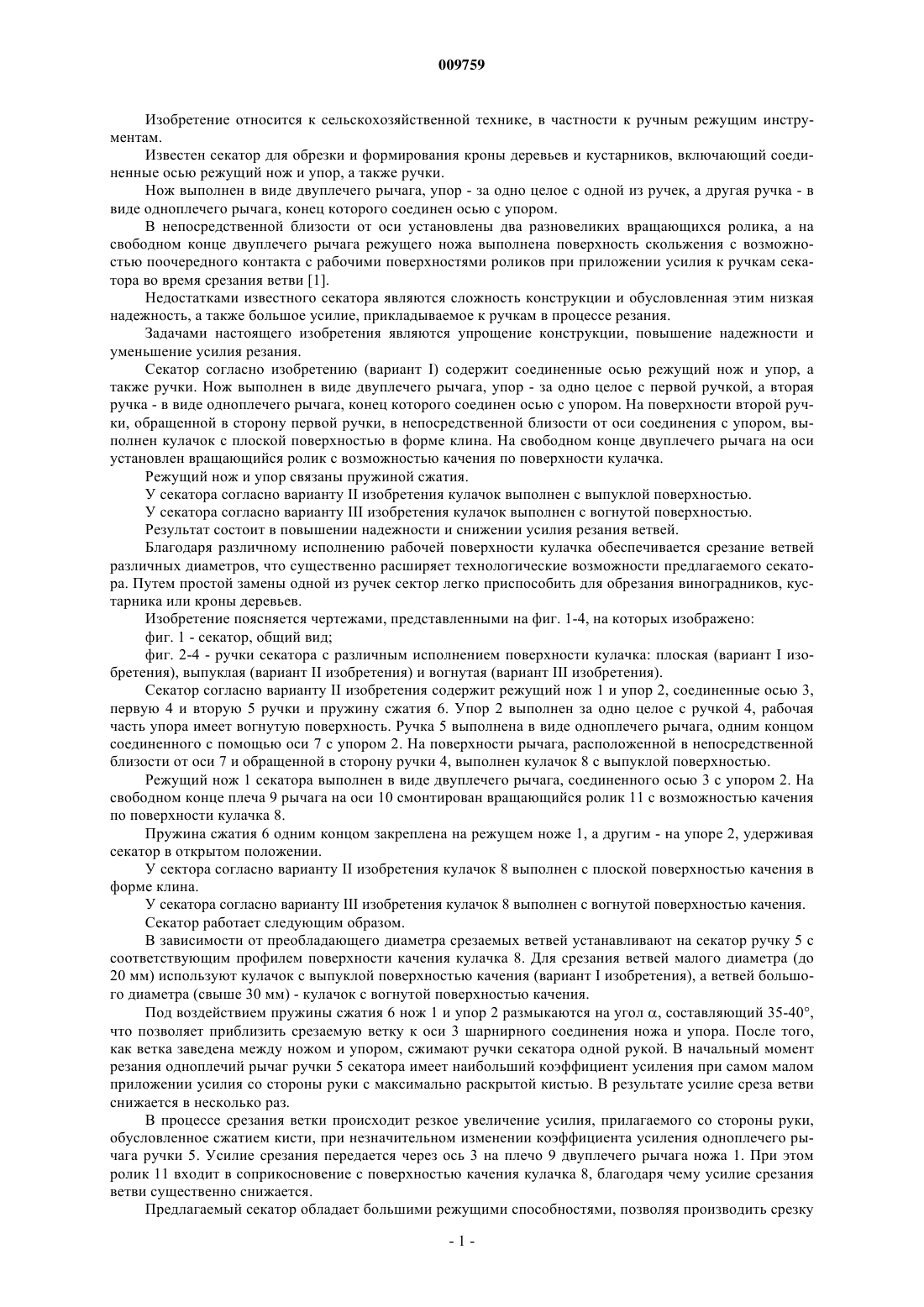

009759 Изобретение относится к сельскохозяйственной технике, в частности к ручным режущим инструментам. Известен секатор для обрезки и формирования кроны деревьев и кустарников, включающий соединенные осью режущий нож и упор, а также ручки. Нож выполнен в виде двуплечего рычага, упор - за одно целое с одной из ручек, а другая ручка - в виде одноплечего рычага, конец которого соединен осью с упором. В непосредственной близости от оси установлены два разновеликих вращающихся ролика, а на свободном конце двуплечего рычага режущего ножа выполнена поверхность скольжения с возможностью поочередного контакта с рабочими поверхностями роликов при приложении усилия к ручкам секатора во время срезания ветви [1]. Недостатками известного секатора являются сложность конструкции и обусловленная этим низкая надежность, а также большое усилие, прикладываемое к ручкам в процессе резания. Задачами настоящего изобретения являются упрощение конструкции, повышение надежности и уменьшение усилия резания. Секатор согласно изобретению (вариант I) содержит соединенные осью режущий нож и упор, а также ручки. Нож выполнен в виде двуплечего рычага, упор - за одно целое с первой ручкой, а вторая ручка - в виде одноплечего рычага, конец которого соединен осью с упором. На поверхности второй ручки, обращенной в сторону первой ручки, в непосредственной близости от оси соединения с упором, выполнен кулачок с плоской поверхностью в форме клина. На свободном конце двуплечего рычага на оси установлен вращающийся ролик с возможностью качения по поверхности кулачка. Режущий нож и упор связаны пружиной сжатия. У секатора согласно варианту II изобретения кулачок выполнен с выпуклой поверхностью. У секатора согласно варианту III изобретения кулачок выполнен с вогнутой поверхностью. Результат состоит в повышении надежности и снижении усилия резания ветвей. Благодаря различному исполнению рабочей поверхности кулачка обеспечивается срезание ветвей различных диаметров, что существенно расширяет технологические возможности предлагаемого секатора. Путем простой замены одной из ручек сектор легко приспособить для обрезания виноградников, кустарника или кроны деревьев. Изобретение поясняется чертежами, представленными на фиг. 1-4, на которых изображено: фиг. 1 - секатор, общий вид; фиг. 2-4 - ручки секатора с различным исполнением поверхности кулачка: плоская (вариант I изобретения), выпуклая (вариант II изобретения) и вогнутая (вариант III изобретения). Секатор согласно варианту II изобретения содержит режущий нож 1 и упор 2, соединенные осью 3,первую 4 и вторую 5 ручки и пружину сжатия 6. Упор 2 выполнен за одно целое с ручкой 4, рабочая часть упора имеет вогнутую поверхность. Ручка 5 выполнена в виде одноплечего рычага, одним концом соединенного с помощью оси 7 с упором 2. На поверхности рычага, расположенной в непосредственной близости от оси 7 и обращенной в сторону ручки 4, выполнен кулачок 8 с выпуклой поверхностью. Режущий нож 1 секатора выполнен в виде двуплечего рычага, соединенного осью 3 с упором 2. На свободном конце плеча 9 рычага на оси 10 смонтирован вращающийся ролик 11 с возможностью качения по поверхности кулачка 8. Пружина сжатия 6 одним концом закреплена на режущем ноже 1, а другим - на упоре 2, удерживая секатор в открытом положении. У сектора согласно варианту II изобретения кулачок 8 выполнен с плоской поверхностью качения в форме клина. У секатора согласно варианту III изобретения кулачок 8 выполнен с вогнутой поверхностью качения. Секатор работает следующим образом. В зависимости от преобладающего диаметра срезаемых ветвей устанавливают на секатор ручку 5 с соответствующим профилем поверхности качения кулачка 8. Для срезания ветвей малого диаметра (до 20 мм) используют кулачок с выпуклой поверхностью качения (вариант I изобретения), а ветвей большого диаметра (свыше 30 мм) - кулачок с вогнутой поверхностью качения. Под воздействием пружины сжатия 6 нож 1 и упор 2 размыкаются на угол , составляющий 35-40,что позволяет приблизить срезаемую ветку к оси 3 шарнирного соединения ножа и упора. После того,как ветка заведена между ножом и упором, сжимают ручки секатора одной рукой. В начальный момент резания одноплечий рычаг ручки 5 секатора имеет наибольший коэффициент усиления при самом малом приложении усилия со стороны руки с максимально раскрытой кистью. В результате усилие среза ветви снижается в несколько раз. В процессе срезания ветки происходит резкое увеличение усилия, прилагаемого со стороны руки,обусловленное сжатием кисти, при незначительном изменении коэффициента усиления одноплечего рычага ручки 5. Усилие срезания передается через ось 3 на плечо 9 двуплечего рычага ножа 1. При этом ролик 11 входит в соприкосновение с поверхностью качения кулачка 8, благодаря чему усилие срезания ветви существенно снижается. Предлагаемый секатор обладает большими режущими способностями, позволяя производить срезку-1 009759 ветвей диаметром порядка 30 мм с приложением сравнительно незначительных усилий. Наличие сменных ручек с различным профилем поверхности качения кулачка позволяет подобрать коэффициент передачи усилия в соответствии с индивидуальной силой руки рабочего. Простота и надежность конструкции предлагаемого секатора гарантируют ему большую долговечность. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Секатор, содержащий соединенные осью 3 режущий нож 1 и упор 2, ручки 4, 5, при этом режущий нож выполнен в виде двуплечего рычага 1, упор - за одно целое с ручкой 4, а ручка 5 - в виде одноплечего рычага, конец которого соединен осью 7 с упором 2, причем режущий нож 1 и ручки 4, 5 смонтированы с возможностью взаимодействия посредством соединения кулачок - вращающийся ролик, отличающийся тем, что на поверхности ручки 5, обращенной в сторону ручки 4, в непосредственной близости от оси 7 выполнен кулачок 8 с плоской поверхностью в виде клина, а на свободном конце двуплечего рычага на оси 10 установлен вращающийся ролик 11 с возможностью качения по поверхности кулачка 8, при этом режущий нож 1 и упор 2 связаны пружиной сжатия 6. 2. Секатор, содержащий соединенные осью 3 режущий нож 1 и упор 2, ручки 4, 5, при этом режущий нож выполнен в виде двуплечего рычага, упор - за одно целое с ручкой 4, а ручка 5 - в виде одноплечего рычага, конец которого соединен осью 7 с упором 2, причем режущий нож 1 и ручки 4, 5 смонтированы с возможностью взаимодействия посредством соединения кулачок - вращающийся ролик, отличающийся тем, что на поверхности ручки 5, обращенной в сторону ручки 4, в непосредственной близости от оси 7 выполнен кулачок 8 с выпуклой поверхностью, а на свободном конце двуплечего рычага на оси 10 установлен вращающийся ролик 11 с возможностью качения по поверхности кулачка 8, при этом режущий нож 1 и упор 2 связаны пружиной сжатия 6. 3. Секатор, содержащий соединенные осью 3 режущий нож 1 и упор 2, ручки 4, 5, при этом режущий нож выполнен в виде двуплечего рычага, упор - за одно целое с ручкой 4, а ручка 5 - в виде одноплечего рычага, конец которого соединен осью 7 с упором 2, причем режущий нож 1 и ручки 4, 5, смонтированы с возможностью взаимодействия посредством соединения кулачок - вращающийся ролик, отличающийся тем, что на поверхности ручки 5, обращенной в сторону ручки 4, в непосредственной близости от оси 7 выполнен кулачок 8 с вогнутой поверхностью, а на свободном конце двуплечего рычага на оси 10 установлен вращающийся ролик 11 с возможностью качения по поверхности кулачка 8, при этом режущий нож 1 и упор 2 связаны пружиной сжатия 6.
