Устройство пережатия для клипсатора

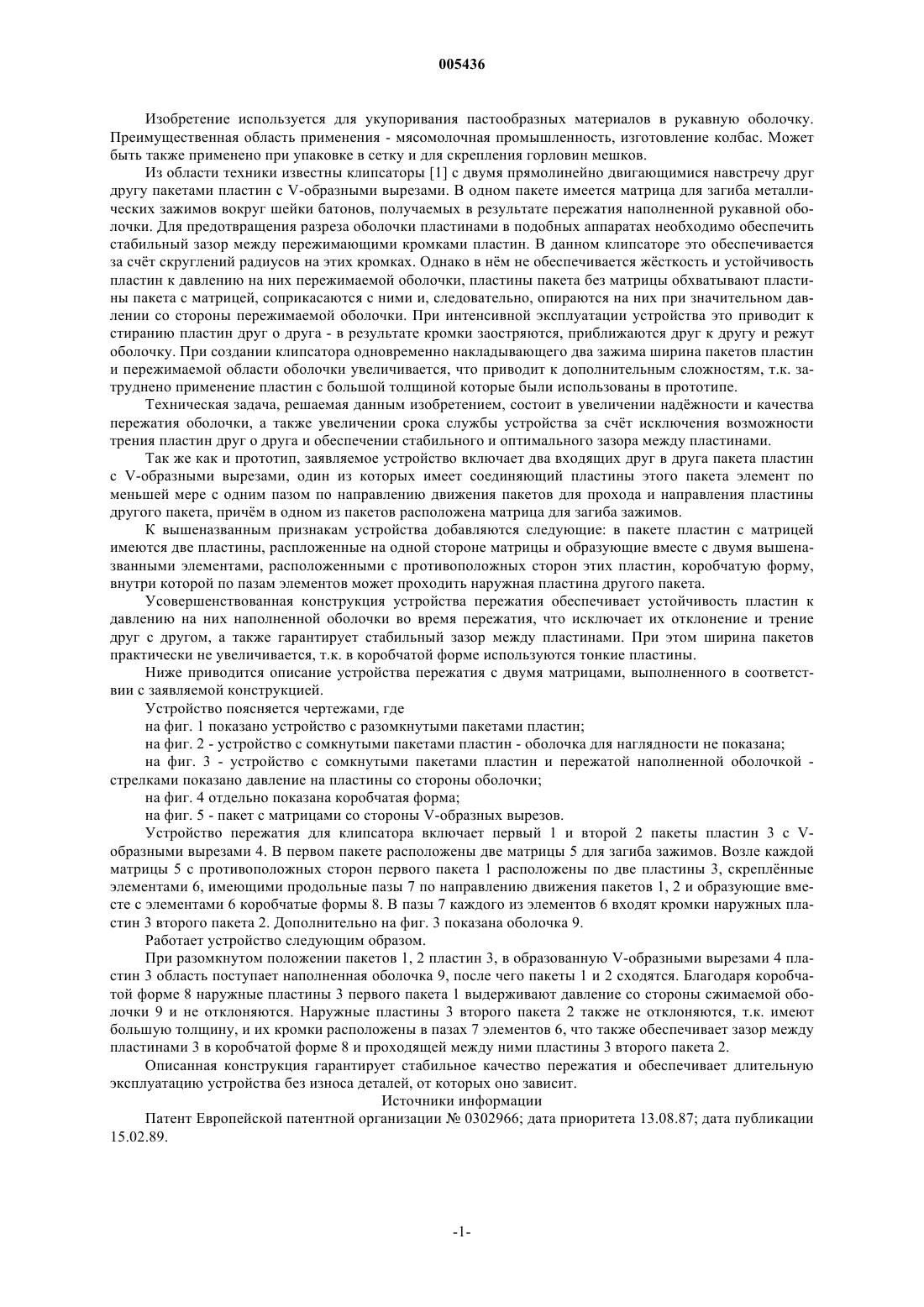

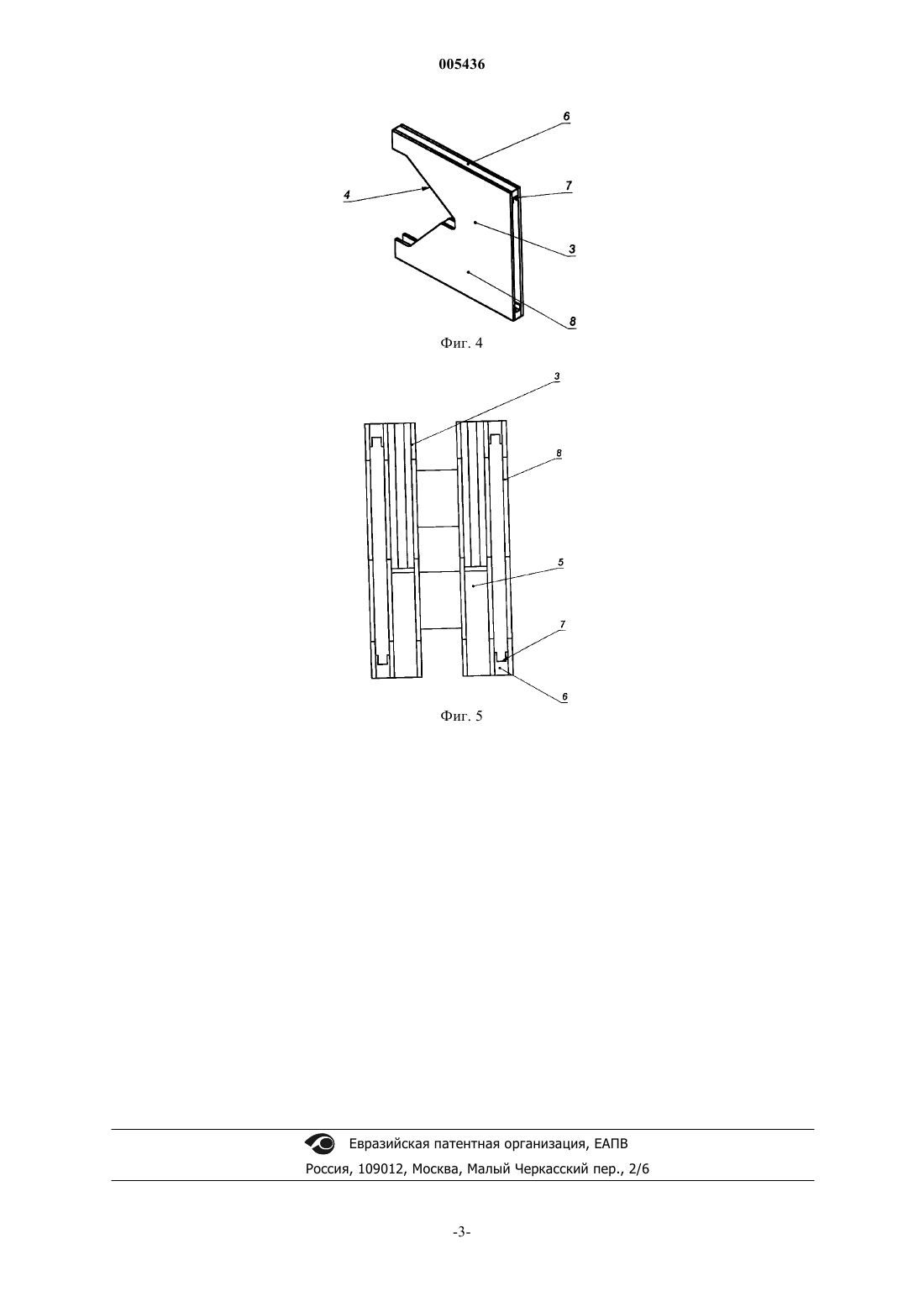

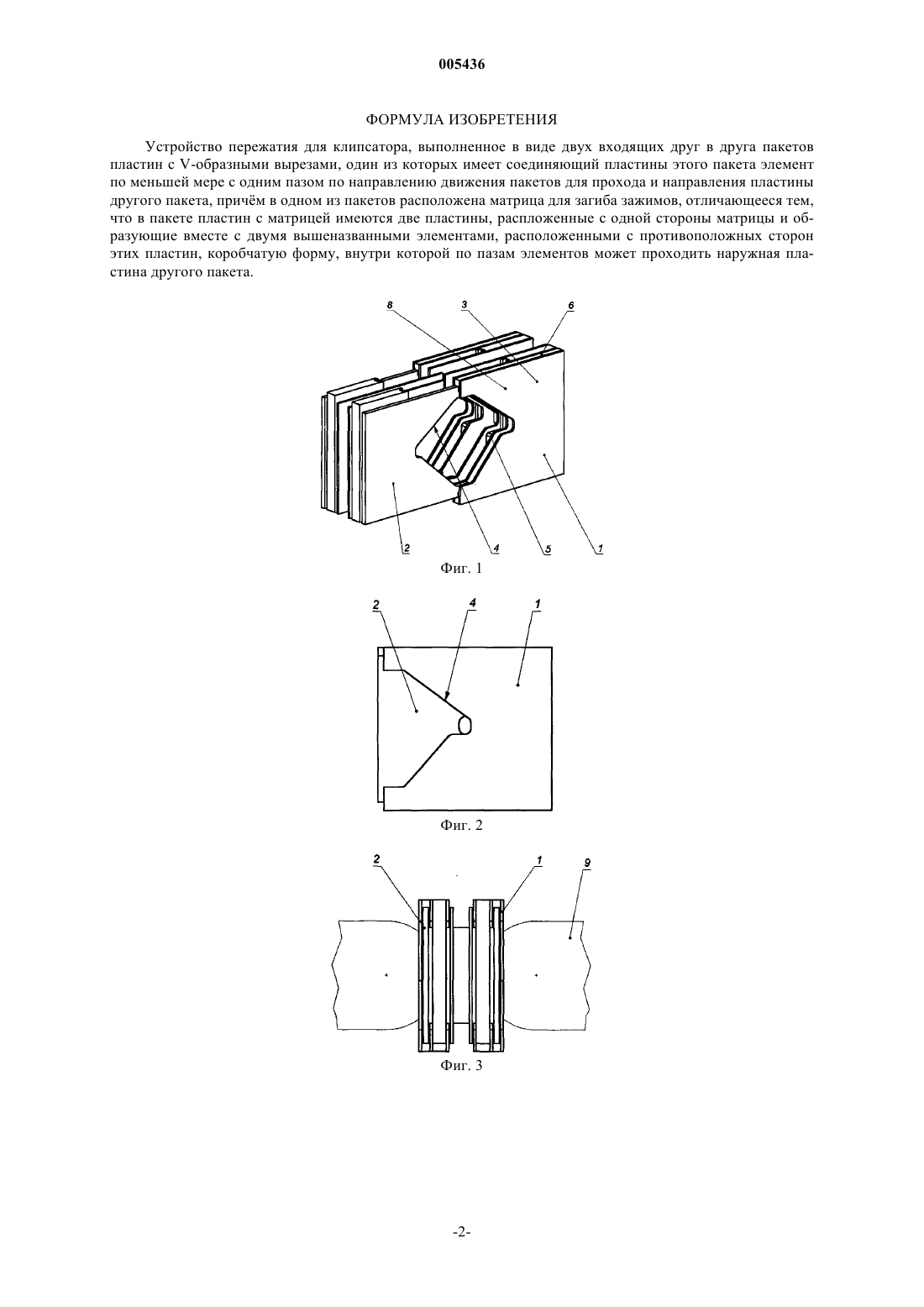

005436 Изобретение используется для укупоривания пастообразных материалов в рукавную оболочку. Преимущественная область применения - мясомолочная промышленность, изготовление колбас. Может быть также применено при упаковке в сетку и для скрепления горловин мешков. Из области техники известны клипсаторы [1] с двумя прямолинейно двигающимися навстречу друг другу пакетами пластин с V-образными вырезами. В одном пакете имеется матрица для загиба металлических зажимов вокруг шейки батонов, получаемых в результате пережатия наполненной рукавной оболочки. Для предотвращения разреза оболочки пластинами в подобных аппаратах необходимо обеспечить стабильный зазор между пережимающими кромками пластин. В данном клипсаторе это обеспечивается за счт скруглений радиусов на этих кромках. Однако в нм не обеспечивается жсткость и устойчивость пластин к давлению на них пережимаемой оболочки, пластины пакета без матрицы обхватывают пластины пакета с матрицей, соприкасаются с ними и, следовательно, опираются на них при значительном давлении со стороны пережимаемой оболочки. При интенсивной эксплуатации устройства это приводит к стиранию пластин друг о друга - в результате кромки заостряются, приближаются друг к другу и режут оболочку. При создании клипсатора одновременно накладывающего два зажима ширина пакетов пластин и пережимаемой области оболочки увеличивается, что приводит к дополнительным сложностям, т.к. затруднено применение пластин с большой толщиной которые были использованы в прототипе. Техническая задача, решаемая данным изобретением, состоит в увеличении наджности и качества пережатия оболочки, а также увеличении срока службы устройства за счт исключения возможности трения пластин друг о друга и обеспечении стабильного и оптимального зазора между пластинами. Так же как и прототип, заявляемое устройство включает два входящих друг в друга пакета пластин с V-образными вырезами, один из которых имеет соединяющий пластины этого пакета элемент по меньшей мере с одним пазом по направлению движения пакетов для прохода и направления пластины другого пакета, причм в одном из пакетов расположена матрица для загиба зажимов. К вышеназванным признакам устройства добавляются следующие: в пакете пластин с матрицей имеются две пластины, распложенные на одной стороне матрицы и образующие вместе с двумя вышеназванными элементами, расположенными с противоположных сторон этих пластин, коробчатую форму,внутри которой по пазам элементов может проходить наружная пластина другого пакета. Усовершенствованная конструкция устройства пережатия обеспечивает устойчивость пластин к давлению на них наполненной оболочки во время пережатия, что исключает их отклонение и трение друг с другом, а также гарантирует стабильный зазор между пластинами. При этом ширина пакетов практически не увеличивается, т.к. в коробчатой форме используются тонкие пластины. Ниже приводится описание устройства пережатия с двумя матрицами, выполненного в соответствии с заявляемой конструкцией. Устройство поясняется чертежами, где на фиг. 1 показано устройство с разомкнутыми пакетами пластин; на фиг. 2 - устройство с сомкнутыми пакетами пластин - оболочка для наглядности не показана; на фиг. 3 - устройство с сомкнутыми пакетами пластин и пережатой наполненной оболочкой стрелками показано давление на пластины со стороны оболочки; на фиг. 4 отдельно показана коробчатая форма; на фиг. 5 - пакет с матрицами со стороны V-образных вырезов. Устройство пережатия для клипсатора включает первый 1 и второй 2 пакеты пластин 3 с Vобразными вырезами 4. В первом пакете расположены две матрицы 5 для загиба зажимов. Возле каждой матрицы 5 с противоположных сторон первого пакета 1 расположены по две пластины 3, скреплнные элементами 6, имеющими продольные пазы 7 по направлению движения пакетов 1, 2 и образующие вместе с элементами 6 коробчатые формы 8. В пазы 7 каждого из элементов 6 входят кромки наружных пластин 3 второго пакета 2. Дополнительно на фиг. 3 показана оболочка 9. Работает устройство следующим образом. При разомкнутом положении пакетов 1, 2 пластин 3, в образованную V-образными вырезами 4 пластин 3 область поступает наполненная оболочка 9, после чего пакеты 1 и 2 сходятся. Благодаря коробчатой форме 8 наружные пластины 3 первого пакета 1 выдерживают давление со стороны сжимаемой оболочки 9 и не отклоняются. Наружные пластины 3 второго пакета 2 также не отклоняются, т.к. имеют большую толщину, и их кромки расположены в пазах 7 элементов 6, что также обеспечивает зазор между пластинами 3 в коробчатой форме 8 и проходящей между ними пластины 3 второго пакета 2. Описанная конструкция гарантирует стабильное качество пережатия и обеспечивает длительную эксплуатацию устройства без износа деталей, от которых оно зависит. Источники информации Патент Европейской патентной организации 0302966; дата приоритета 13.08.87; дата публикации 15.02.89.-1 005436 ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство пережатия для клипсатора, выполненное в виде двух входящих друг в друга пакетов пластин с V-образными вырезами, один из которых имеет соединяющий пластины этого пакета элемент по меньшей мере с одним пазом по направлению движения пакетов для прохода и направления пластины другого пакета, причм в одном из пакетов расположена матрица для загиба зажимов, отличающееся тем,что в пакете пластин с матрицей имеются две пластины, распложенные с одной стороны матрицы и образующие вместе с двумя вышеназванными элементами, расположенными с противоположных сторон этих пластин, коробчатую форму, внутри которой по пазам элементов может проходить наружная пластина другого пакета.
