Цевочное устройство клипсатора
Формула / Реферат
Цевочное устройство клипсатора, отличающееся тем, что непосредственно присоединяемая к шприцу часть цевочного устройства соединена с остальной частью этого устройства шаровым соединением.
Текст

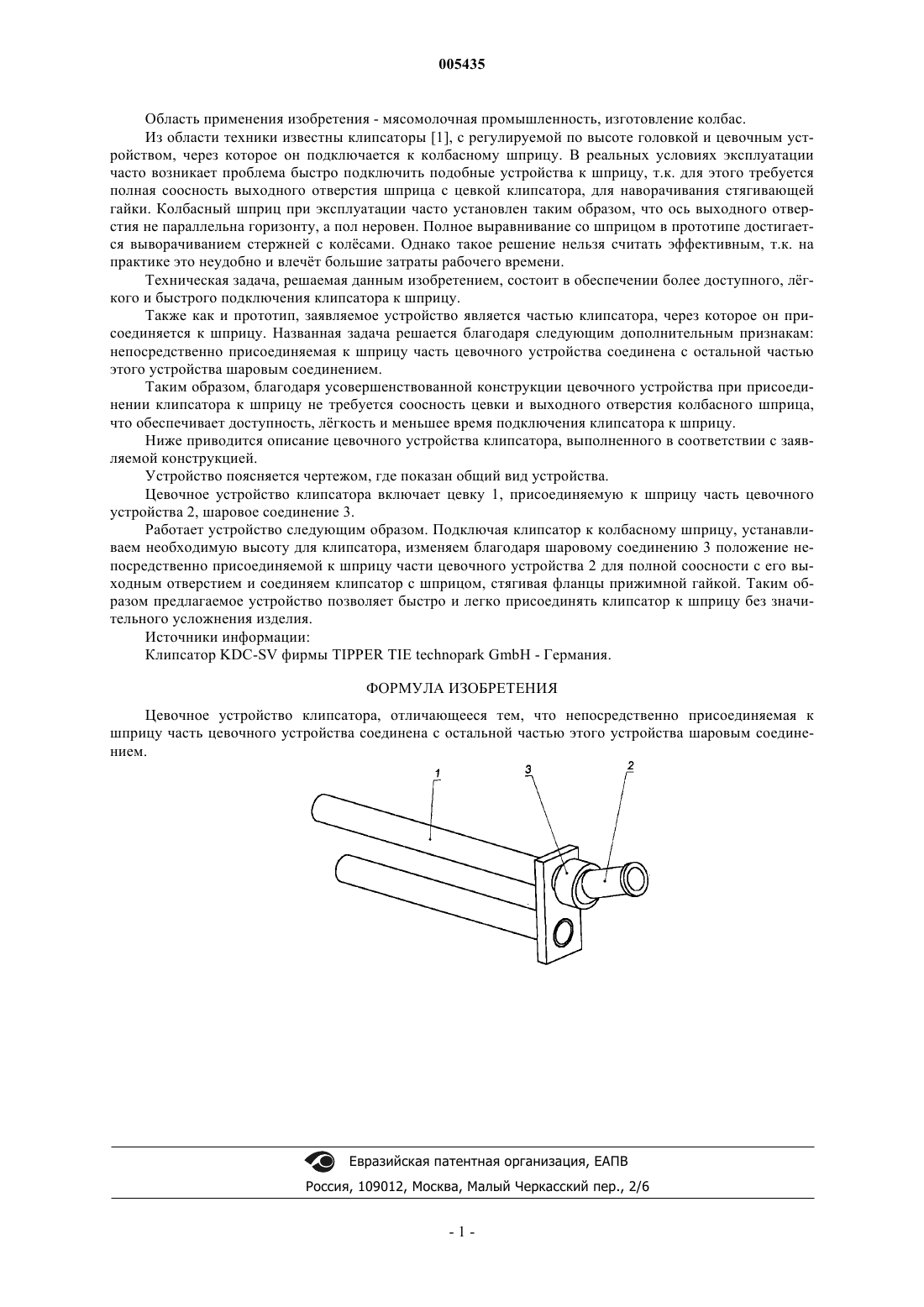

005435 Область применения изобретения - мясомолочная промышленность, изготовление колбас. Из области техники известны клипсаторы [1], с регулируемой по высоте головкой и цевочным устройством, через которое он подключается к колбасному шприцу. В реальных условиях эксплуатации часто возникает проблема быстро подключить подобные устройства к шприцу, т.к. для этого требуется полная соосность выходного отверстия шприца с цевкой клипсатора, для наворачивания стягивающей гайки. Колбасный шприц при эксплуатации часто установлен таким образом, что ось выходного отверстия не параллельна горизонту, а пол неровен. Полное выравнивание со шприцом в прототипе достигается выворачиванием стержней с колсами. Однако такое решение нельзя считать эффективным, т.к. на практике это неудобно и влечт большие затраты рабочего времени. Техническая задача, решаемая данным изобретением, состоит в обеспечении более доступного, лгкого и быстрого подключения клипсатора к шприцу. Также как и прототип, заявляемое устройство является частью клипсатора, через которое он присоединяется к шприцу. Названная задача решается благодаря следующим дополнительным признакам: непосредственно присоединяемая к шприцу часть цевочного устройства соединена с остальной частью этого устройства шаровым соединением. Таким образом, благодаря усовершенствованной конструкции цевочного устройства при присоединении клипсатора к шприцу не требуется соосность цевки и выходного отверстия колбасного шприца,что обеспечивает доступность, лгкость и меньшее время подключения клипсатора к шприцу. Ниже приводится описание цевочного устройства клипсатора, выполненного в соответствии с заявляемой конструкцией. Устройство поясняется чертежом, где показан общий вид устройства. Цевочное устройство клипсатора включает цевку 1, присоединяемую к шприцу часть цевочного устройства 2, шаровое соединение 3. Работает устройство следующим образом. Подключая клипсатор к колбасному шприцу, устанавливаем необходимую высоту для клипсатора, изменяем благодаря шаровому соединению 3 положение непосредственно присоединяемой к шприцу части цевочного устройства 2 для полной соосности с его выходным отверстием и соединяем клипсатор с шприцом, стягивая фланцы прижимной гайкой. Таким образом предлагаемое устройство позволяет быстро и легко присоединять клипсатор к шприцу без значительного усложнения изделия. Источники информации: Клипсатор KDC-SV фирмы TIPPER TIE technopark GmbH - Германия. ФОРМУЛА ИЗОБРЕТЕНИЯ Цевочное устройство клипсатора, отличающееся тем, что непосредственно присоединяемая к шприцу часть цевочного устройства соединена с остальной частью этого устройства шаровым соединением.
МПК / Метки
МПК: A22C 11/12, F16L 27/04
Метки: цевочное, клипсатора, устройство
