Механизм зигзага для швейной машины

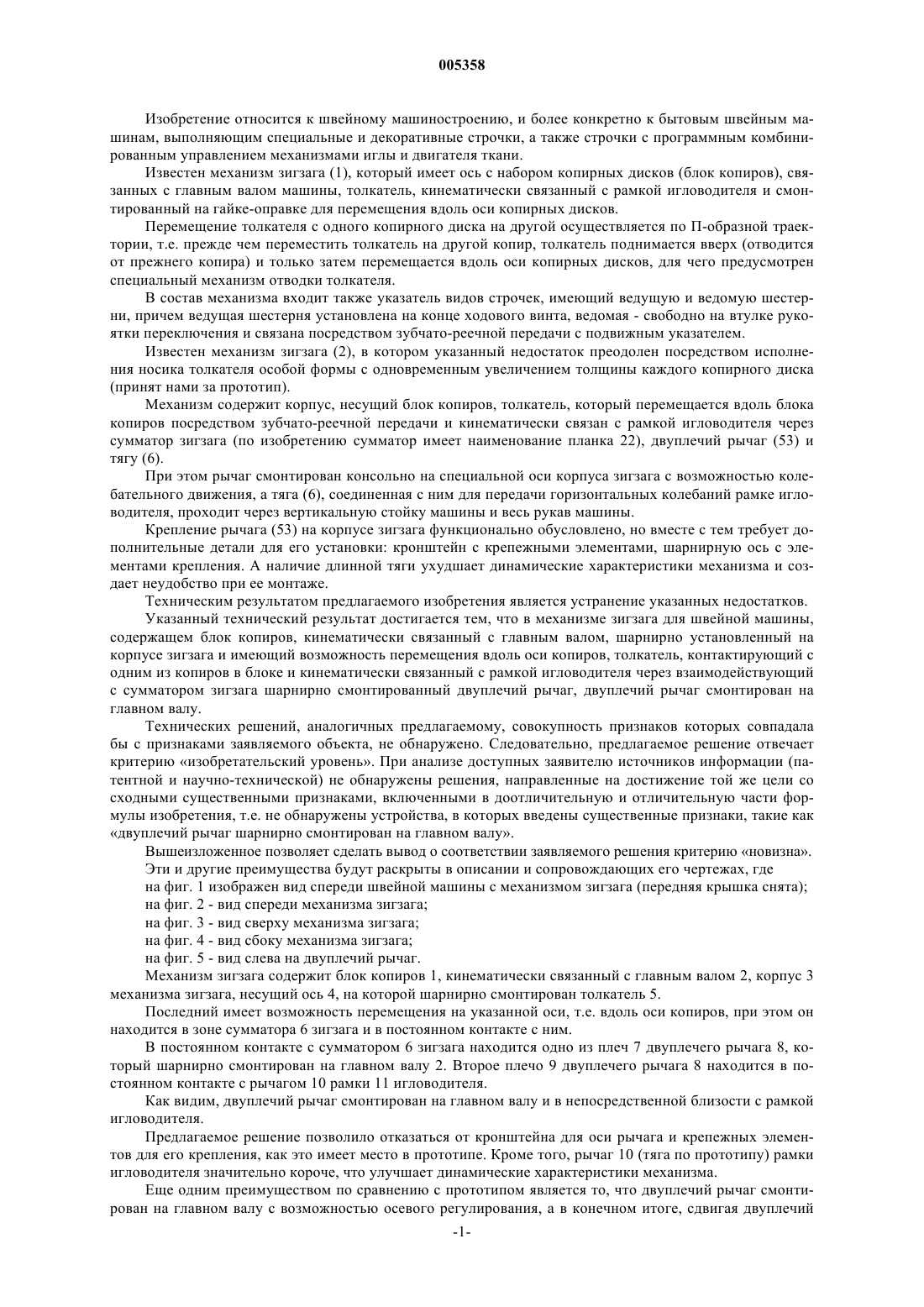

005358 Изобретение относится к швейному машиностроению, и более конкретно к бытовым швейным машинам, выполняющим специальные и декоративные строчки, а также строчки с программным комбинированным управлением механизмами иглы и двигателя ткани. Известен механизм зигзага (1), который имеет ось с набором копирных дисков (блок копиров), связанных с главным валом машины, толкатель, кинематически связанный с рамкой игловодителя и смонтированный на гайке-оправке для перемещения вдоль оси копирных дисков. Перемещение толкателя с одного копирного диска на другой осуществляется по П-образной траектории, т.е. прежде чем переместить толкатель на другой копир, толкатель поднимается вверх (отводится от прежнего копира) и только затем перемещается вдоль оси копирных дисков, для чего предусмотрен специальный механизм отводки толкателя. В состав механизма входит также указатель видов строчек, имеющий ведущую и ведомую шестерни, причем ведущая шестерня установлена на конце ходового винта, ведомая - свободно на втулке рукоятки переключения и связана посредством зубчато-реечной передачи с подвижным указателем. Известен механизм зигзага (2), в котором указанный недостаток преодолен посредством исполнения носика толкателя особой формы с одновременным увеличением толщины каждого копирного диска(принят нами за прототип). Механизм содержит корпус, несущий блок копиров, толкатель, который перемещается вдоль блока копиров посредством зубчато-реечной передачи и кинематически связан с рамкой игловодителя через сумматор зигзага (по изобретению сумматор имеет наименование планка 22), двуплечий рычаг (53) и тягу (6). При этом рычаг смонтирован консольно на специальной оси корпуса зигзага с возможностью колебательного движения, а тяга (6), соединенная с ним для передачи горизонтальных колебаний рамке игловодителя, проходит через вертикальную стойку машины и весь рукав машины. Крепление рычага (53) на корпусе зигзага функционально обусловлено, но вместе с тем требует дополнительные детали для его установки: кронштейн с крепежными элементами, шарнирную ось с элементами крепления. А наличие длинной тяги ухудшает динамические характеристики механизма и создает неудобство при ее монтаже. Техническим результатом предлагаемого изобретения является устранение указанных недостатков. Указанный технический результат достигается тем, что в механизме зигзага для швейной машины,содержащем блок копиров, кинематически связанный с главным валом, шарнирно установленный на корпусе зигзага и имеющий возможность перемещения вдоль оси копиров, толкатель, контактирующий с одним из копиров в блоке и кинематически связанный с рамкой игловодителя через взаимодействующий с сумматором зигзага шарнирно смонтированный двуплечий рычаг, двуплечий рычаг смонтирован на главном валу. Технических решений, аналогичных предлагаемому, совокупность признаков которых совпадала бы с признаками заявляемого объекта, не обнаружено. Следовательно, предлагаемое решение отвечает критерию изобретательский уровень. При анализе доступных заявителю источников информации (патентной и научно-технической) не обнаружены решения, направленные на достижение той же цели со сходными существенными признаками, включенными в доотличительную и отличительную части формулы изобретения, т.е. не обнаружены устройства, в которых введены существенные признаки, такие как двуплечий рычаг шарнирно смонтирован на главном валу. Вышеизложенное позволяет сделать вывод о соответствии заявляемого решения критерию новизна. Эти и другие преимущества будут раскрыты в описании и сопровождающих его чертежах, где на фиг. 1 изображен вид спереди швейной машины с механизмом зигзага (передняя крышка снята); на фиг. 2 - вид спереди механизма зигзага; на фиг. 3 - вид сверху механизма зигзага; на фиг. 4 - вид сбоку механизма зигзага; на фиг. 5 - вид слева на двуплечий рычаг. Механизм зигзага содержит блок копиров 1, кинематически связанный с главным валом 2, корпус 3 механизма зигзага, несущий ось 4, на которой шарнирно смонтирован толкатель 5. Последний имеет возможность перемещения на указанной оси, т.е. вдоль оси копиров, при этом он находится в зоне сумматора 6 зигзага и в постоянном контакте с ним. В постоянном контакте с сумматором 6 зигзага находится одно из плеч 7 двуплечего рычага 8, который шарнирно смонтирован на главном валу 2. Второе плечо 9 двуплечего рычага 8 находится в постоянном контакте с рычагом 10 рамки 11 игловодителя. Как видим, двуплечий рычаг смонтирован на главном валу и в непосредственной близости с рамкой игловодителя. Предлагаемое решение позволило отказаться от кронштейна для оси рычага и крепежных элементов для его крепления, как это имеет место в прототипе. Кроме того, рычаг 10 (тяга по прототипу) рамки игловодителя значительно короче, что улучшает динамические характеристики механизма. Еще одним преимуществом по сравнению с прототипом является то, что двуплечий рычаг смонтирован на главном валу с возможностью осевого регулирования, а в конечном итоге, сдвигая двуплечий-1 005358 рычаг влево или вправо, мы можем увеличивать или уменьшать ширину зигзага. Так, при сдвиге влево ширина (величина) зигзага увеличивается, при сдвиге вправо - уменьшается, т.е. мы можем точно настроить машину на максимально возможную ширину зигзага, причем просто и удобно. Технически это может быть осуществлено посредством ограничителя 12, снабженного рожками 13 и пазом 14, через который проходит винт 15, ввернутый в корпус машины, либо корпус зигзага. Рожки 13 фиксируют двуплечий рычаг от осевого перемещения во время работы швейной машины,а паз 14 позволяет перемещать ограничитель влево-вправо. Для этого достаточно ослабить винт 15,сдвинуть ограничитель, а следовательно, и двуплечий рычаг в какую-либо сторону, после чего завернуть винт. Регулировка иглы 16 относительно центра паза 17 в игольной пластине 18 обеспечивается регулируемым упором 19, состоящим из ввернутого во второе плечо 9 двуплечего рычага винта 20, законтренного гайкой 21. Путем ввертывания или вывертывания винта 20 обеспечивается центровка иглы в пазу 17 игольной пластины 18. Таким образом, точность настройки обеспечивается достаточно просто и удобно. Перемещение толкателя на оси 4 осуществляется посредством зубчато-реечной передачи, состоящей из шестерни 22 и зубчатой рейки 23. Шестерня смонтирована на оси 24 рукоятки 25 переключения видов строчек и жестко связана с последней. Ось 24 закреплена в корпусе зигзага винтом 26. Толкатель 5 снабжен пазом 27, в который входит палец 28, жестко прикрепленный к зубчатой рейке 23 посредством флансированной втулки 29, надетой на палец 28 и входящей в направляющий паз 30, выполненный в направляющей пластине 31, закрепленной на корпусе. Фиксация толкателя на выбранном копире блока копиров 1 обеспечивается пластинчатой пружиной 32, закрепленной на корпус 3 механизма зигзага винтом 33 и входящей изогнутой частью во впадины колеса 34. Последнее выполнено за одно целое с шестерней 22, при этом число впадин равно числу видов строчек, выполняемых машиной. Как и в прототипе, носик 35 толкателя, который контактирует с выбранным копиром, выполнен коническим, что позволило отказаться от специального механизма его (отвода) подъема над блоком копиров 1, и для его перевода с копира на копир в блоке копиров 1 достаточно повернуть рукоятку 25 переключения видов строчек. Вместе с ней повернется и шестерня 22, в результате переместится зубчатая рейка 23 с пальцем 28,находящимся в пазу 30 толкателя, а следовательно, переместится и толкатель 5. Его фиксация на заранее выбранном копире, соответствующем определенному виду строчек, обеспечивается пластинчатой пружиной 32 с колесом 34. Выступ 36 на верхней поверхности толкателя находится в постоянном контакте с нижней поверхностью сумматора зигзага. При этом сумматор 6 выполнен в виде скобы и своими ушками смонтирован на одной оси 4 с толкателем, т.е. с возможностью колебательного движения. Таким образом, при контакте носика 35 толкателя 5 с соответствующим копиром из блока копиров 1 и при вращении последнего, толкатель 5 получает качательные движения, которые передаются рамке 11 игловодителя с иглой 16 через сумматор 6, двуплечий рычаг 8. Установка двуплечего рычага на главном валу позволяет не только уменьшать размеры звеньев, а следовательно, и улучшить динамические характеристики машины в целом, но и расширяет его функции,т.к. обеспечивает точность настройки машины на максимально возможную ширину зигзага и центрирование иглы в пазу игольной пластины. Причем достигается это просто и удобно, т.к. все элементы настройки расположены в удобной открытой зоне. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Механизм зигзага для швейной машины, содержащий блок копиров, кинематически связанный с главным валом, шарнирно установленный на корпусе зигзага и имеющий возможность перемещения вдоль оси копиров, толкатель, контактирующий с одним из копиров в блоке и кинематически связанный с рамкой игловодителя через взаимодействующий с сумматором зигзага шарнирно смонтированный двуплечий рычаг, отличающийся тем, что двуплечий рычаг шарнирно смонтирован на главном валу. 2. Механизм зигзага по п.1, отличающийся тем, что рычаг смонтирован на главном валу с возможностью осевого регулирования. 3. Механизм зигзага по пп.1 и 2, отличающийся тем, что осевое регулирование осуществлено посредством ограничителя, снабженного рожками, охватывающими рычаг, и пазом, через который проходит винт крепления ограничителя. 4. Механизм зигзага по п.1, отличающийся тем, что сумматор установлен на одной оси с толкателем. Источники информации 1. Патент Российской Федерации 2023086, кл. МКИ Д 05 В 3/02.
