Самосцепляющиеся планки с пазами и выступами для образования пола и способ их механической обработки

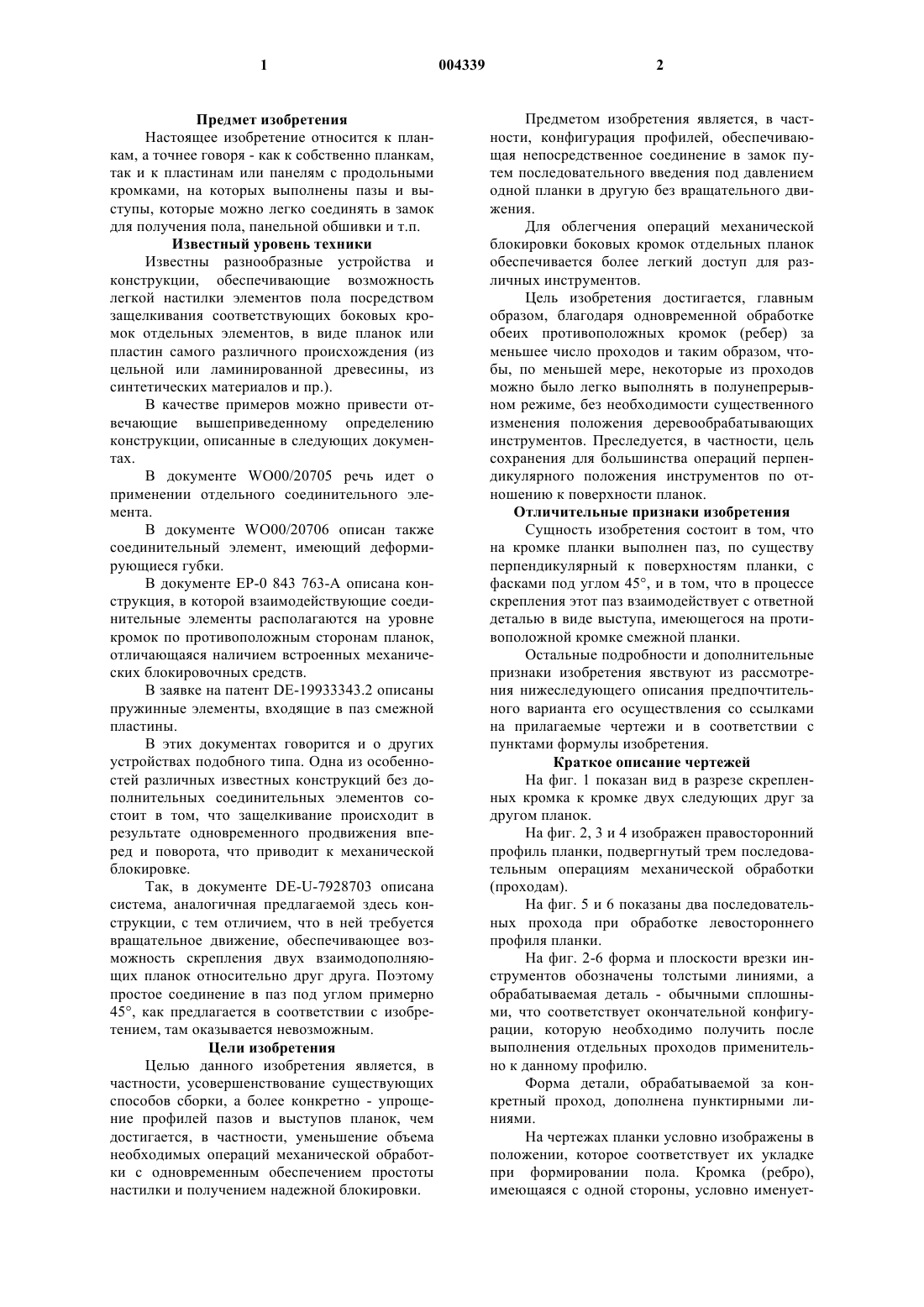

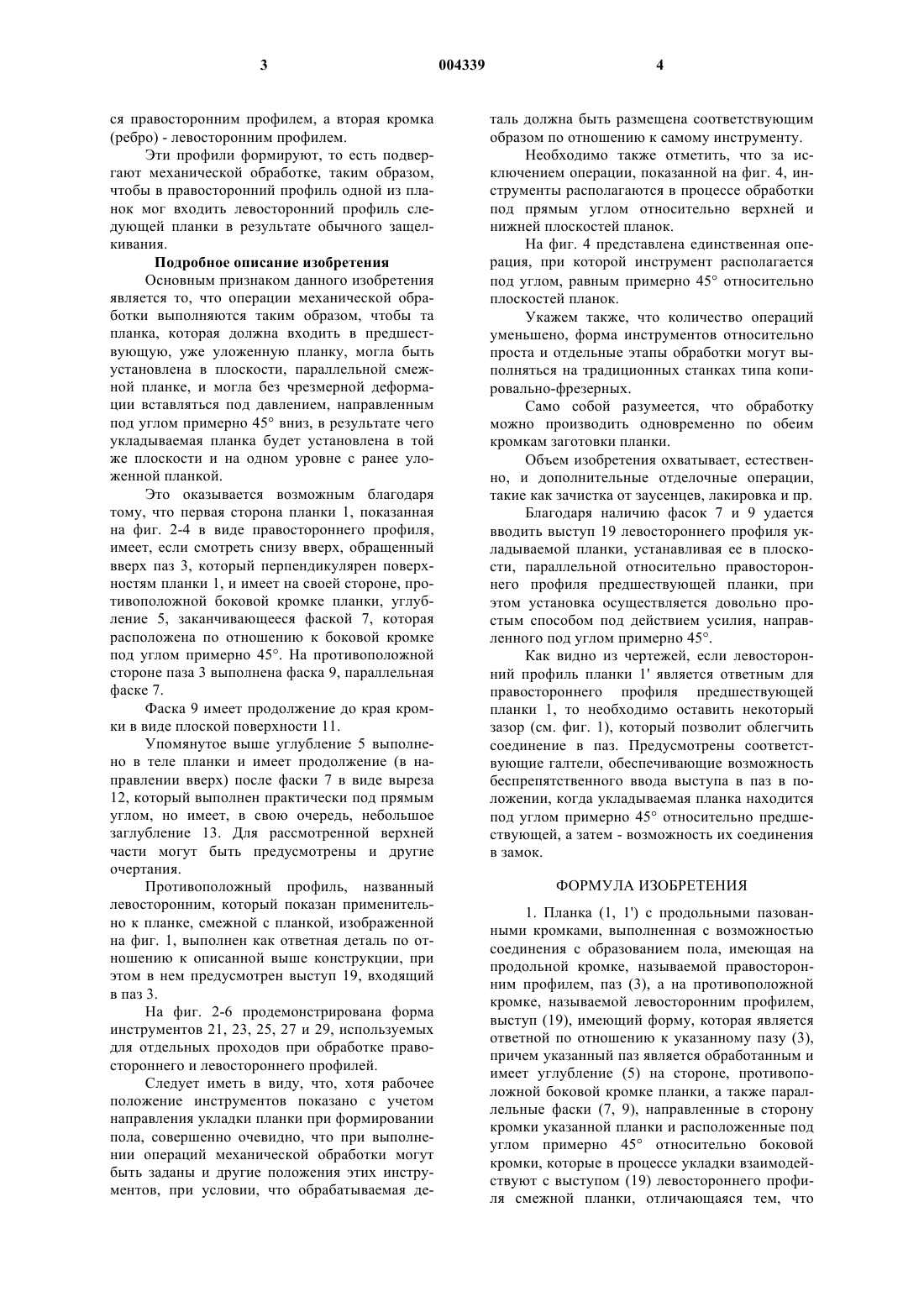

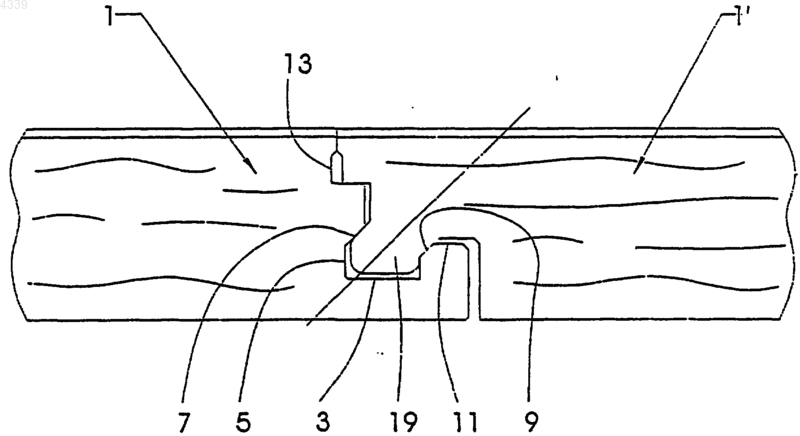

1 Предмет изобретения Настоящее изобретение относится к планкам, а точнее говоря - как к собственно планкам,так и к пластинам или панелям с продольными кромками, на которых выполнены пазы и выступы, которые можно легко соединять в замок для получения пола, панельной обшивки и т.п. Известный уровень техники Известны разнообразные устройства и конструкции, обеспечивающие возможность легкой настилки элементов пола посредством защелкивания соответствующих боковых кромок отдельных элементов, в виде планок или пластин самого различного происхождения (из цельной или ламинированной древесины, из синтетических материалов и пр.). В качестве примеров можно привести отвечающие вышеприведенному определению конструкции, описанные в следующих документах. В документе WO00/20705 речь идет о применении отдельного соединительного элемента. В документе WO00/20706 описан также соединительный элемент, имеющий деформирующиеся губки. В документе ЕР-0 843 763-А описана конструкция, в которой взаимодействующие соединительные элементы располагаются на уровне кромок по противоположным сторонам планок,отличающаяся наличием встроенных механических блокировочных средств. В заявке на патент DE-19933343.2 описаны пружинные элементы, входящие в паз смежной пластины. В этих документах говорится и о других устройствах подобного типа. Одна из особенностей различных известных конструкций без дополнительных соединительных элементов состоит в том, что защелкивание происходит в результате одновременного продвижения вперед и поворота, что приводит к механической блокировке. Так, в документе DE-U-7928703 описана система, аналогичная предлагаемой здесь конструкции, с тем отличием, что в ней требуется вращательное движение, обеспечивающее возможность скрепления двух взаимодополняющих планок относительно друг друга. Поэтому простое соединение в паз под углом примерно 45, как предлагается в соответствии с изобретением, там оказывается невозможным. Цели изобретения Целью данного изобретения является, в частности, усовершенствование существующих способов сборки, а более конкретно - упрощение профилей пазов и выступов планок, чем достигается, в частности, уменьшение объема необходимых операций механической обработки с одновременным обеспечением простоты настилки и получением надежной блокировки. 2 Предметом изобретения является, в частности, конфигурация профилей, обеспечивающая непосредственное соединение в замок путем последовательного введения под давлением одной планки в другую без вращательного движения. Для облегчения операций механической блокировки боковых кромок отдельных планок обеспечивается более легкий доступ для различных инструментов. Цель изобретения достигается, главным образом, благодаря одновременной обработке обеих противоположных кромок (ребер) за меньшее число проходов и таким образом, чтобы, по меньшей мере, некоторые из проходов можно было легко выполнять в полунепрерывном режиме, без необходимости существенного изменения положения деревообрабатывающих инструментов. Преследуется, в частности, цель сохранения для большинства операций перпендикулярного положения инструментов по отношению к поверхности планок. Отличительные признаки изобретения Сущность изобретения состоит в том, что на кромке планки выполнен паз, по существу перпендикулярный к поверхностям планки, с фасками под углом 45, и в том, что в процессе скрепления этот паз взаимодействует с ответной деталью в виде выступа, имеющегося на противоположной кромке смежной планки. Остальные подробности и дополнительные признаки изобретения явствуют из рассмотрения нижеследующего описания предпочтительного варианта его осуществления со ссылками на прилагаемые чертежи и в соответствии с пунктами формулы изобретения. Краткое описание чертежей На фиг. 1 показан вид в разрезе скрепленных кромка к кромке двух следующих друг за другом планок. На фиг. 2, 3 и 4 изображен правосторонний профиль планки, подвергнутый трем последовательным операциям механической обработки(проходам). На фиг. 5 и 6 показаны два последовательных прохода при обработке левостороннего профиля планки. На фиг. 2-6 форма и плоскости врезки инструментов обозначены толстыми линиями, а обрабатываемая деталь - обычными сплошными, что соответствует окончательной конфигурации, которую необходимо получить после выполнения отдельных проходов применительно к данному профилю. Форма детали, обрабатываемой за конкретный проход, дополнена пунктирными линиями. На чертежах планки условно изображены в положении, которое соответствует их укладке при формировании пола. Кромка (ребро),имеющаяся с одной стороны, условно именует 3 ся правосторонним профилем, а вторая кромка(ребро) - левосторонним профилем. Эти профили формируют, то есть подвергают механической обработке, таким образом,чтобы в правосторонний профиль одной из планок мог входить левосторонний профиль следующей планки в результате обычного защелкивания. Подробное описание изобретения Основным признаком данного изобретения является то, что операции механической обработки выполняются таким образом, чтобы та планка, которая должна входить в предшествующую, уже уложенную планку, могла быть установлена в плоскости, параллельной смежной планке, и могла без чрезмерной деформации вставляться под давлением, направленным под углом примерно 45 вниз, в результате чего укладываемая планка будет установлена в той же плоскости и на одном уровне с ранее уложенной планкой. Это оказывается возможным благодаря тому, что первая сторона планки 1, показанная на фиг. 2-4 в виде правостороннего профиля,имеет, если смотреть снизу вверх, обращенный вверх паз 3, который перпендикулярен поверхностям планки 1, и имеет на своей стороне, противоположной боковой кромке планки, углубление 5, заканчивающееся фаской 7, которая расположена по отношению к боковой кромке под углом примерно 45. На противоположной стороне паза 3 выполнена фаска 9, параллельная фаске 7. Фаска 9 имеет продолжение до края кромки в виде плоской поверхности 11. Упомянутое выше углубление 5 выполнено в теле планки и имеет продолжение (в направлении вверх) после фаски 7 в виде выреза 12, который выполнен практически под прямым углом, но имеет, в свою очередь, небольшое заглубление 13. Для рассмотренной верхней части могут быть предусмотрены и другие очертания. Противоположный профиль, названный левосторонним, который показан применительно к планке, смежной с планкой, изображенной на фиг. 1, выполнен как ответная деталь по отношению к описанной выше конструкции, при этом в нем предусмотрен выступ 19, входящий в паз 3. На фиг. 2-6 продемонстрирована форма инструментов 21, 23, 25, 27 и 29, используемых для отдельных проходов при обработке правостороннего и левостороннего профилей. Следует иметь в виду, что, хотя рабочее положение инструментов показано с учетом направления укладки планки при формировании пола, совершенно очевидно, что при выполнении операций механической обработки могут быть заданы и другие положения этих инструментов, при условии, что обрабатываемая де 004339 4 таль должна быть размещена соответствующим образом по отношению к самому инструменту. Необходимо также отметить, что за исключением операции, показанной на фиг. 4, инструменты располагаются в процессе обработки под прямым углом относительно верхней и нижней плоскостей планок. На фиг. 4 представлена единственная операция, при которой инструмент располагается под углом, равным примерно 45 относительно плоскостей планок. Укажем также, что количество операций уменьшено, форма инструментов относительно проста и отдельные этапы обработки могут выполняться на традиционных станках типа копировально-фрезерных. Само собой разумеется, что обработку можно производить одновременно по обеим кромкам заготовки планки. Объем изобретения охватывает, естественно, и дополнительные отделочные операции,такие как зачистка от заусенцев, лакировка и пр. Благодаря наличию фасок 7 и 9 удается вводить выступ 19 левостороннего профиля укладываемой планки, устанавливая ее в плоскости, параллельной относительно правостороннего профиля предшествующей планки, при этом установка осуществляется довольно простым способом под действием усилия, направленного под углом примерно 45. Как видно из чертежей, если левосторонний профиль планки 1' является ответным для правостороннего профиля предшествующей планки 1, то необходимо оставить некоторый зазор (см. фиг. 1), который позволит облегчить соединение в паз. Предусмотрены соответствующие галтели, обеспечивающие возможность беспрепятственного ввода выступа в паз в положении, когда укладываемая планка находится под углом примерно 45 относительно предшествующей, а затем - возможность их соединения в замок. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Планка (1, 1') с продольными пазованными кромками, выполненная с возможностью соединения с образованием пола, имеющая на продольной кромке, называемой правосторонним профилем, паз (3), а на противоположной кромке, называемой левосторонним профилем,выступ (19), имеющий форму, которая является ответной по отношению к указанному пазу (3),причем указанный паз является обработанным и имеет углубление (5) на стороне, противоположной боковой кромке планки, а также параллельные фаски (7, 9), направленные в сторону кромки указанной планки и расположенные под углом примерно 45 относительно боковой кромки, которые в процессе укладки взаимодействуют с выступом (19) левостороннего профиля смежной планки, отличающаяся тем, что фаски (7, 9) обеспечивают возможность ввода указанного выступа (19) под углом примерно 45 в паз (3) посредством простого нажатия вниз и без чрезмерной деформации, в результате чего две следующие друг за другом планки устанавливаются в одной и той же плоскости. 6 2. Планка по п.1, отличающаяся тем, что ее левосторонний и правосторонний профили выполнены в виде продолжения вверх зоны, включающей указанный паз (3), образующей замок взаимодополняющими ступенями, заканчивающийся плоским, без промежутка, стыком верхних поверхностей.
