Способ получения металлоплакирующей присадки к минеральному маслу

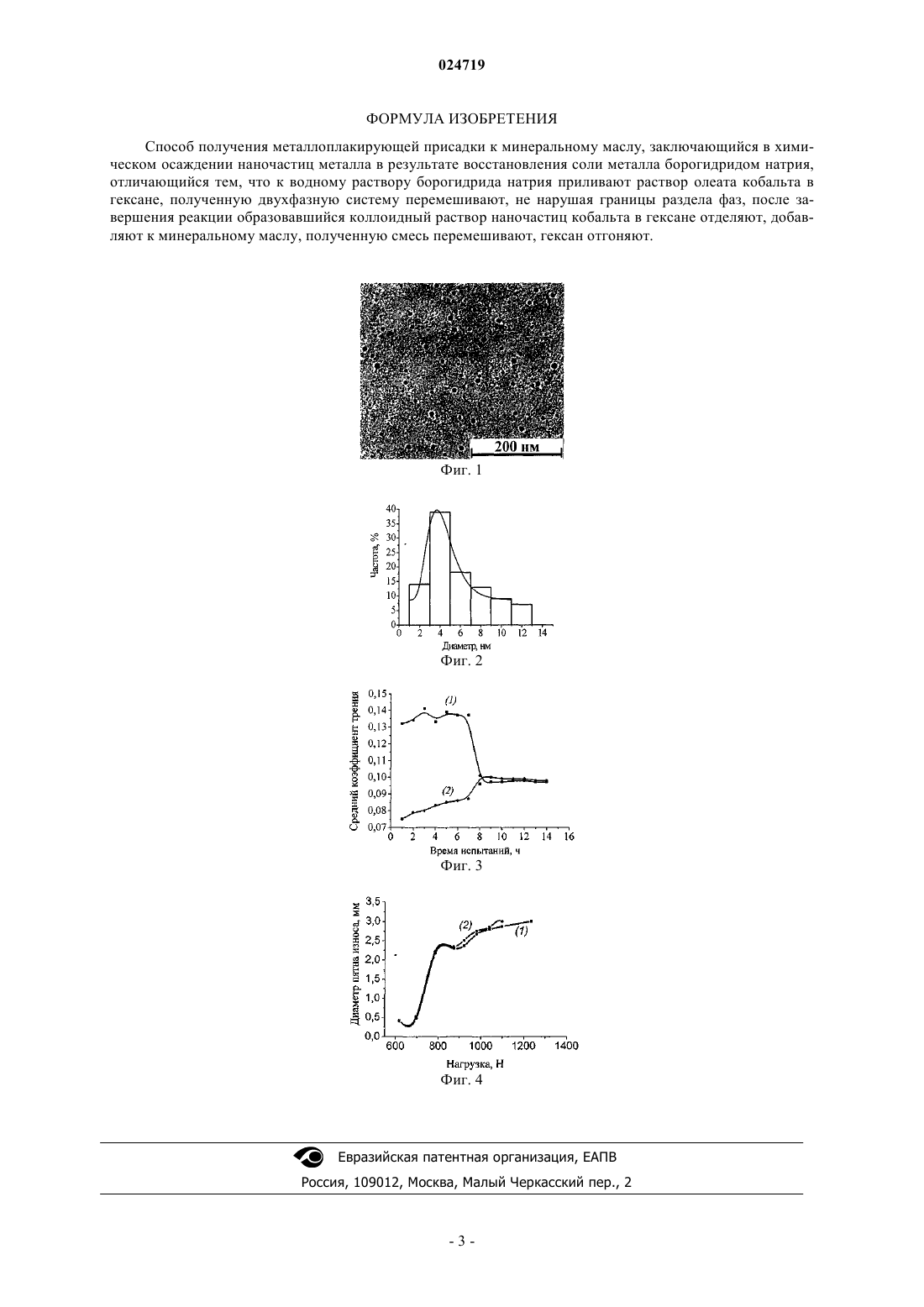

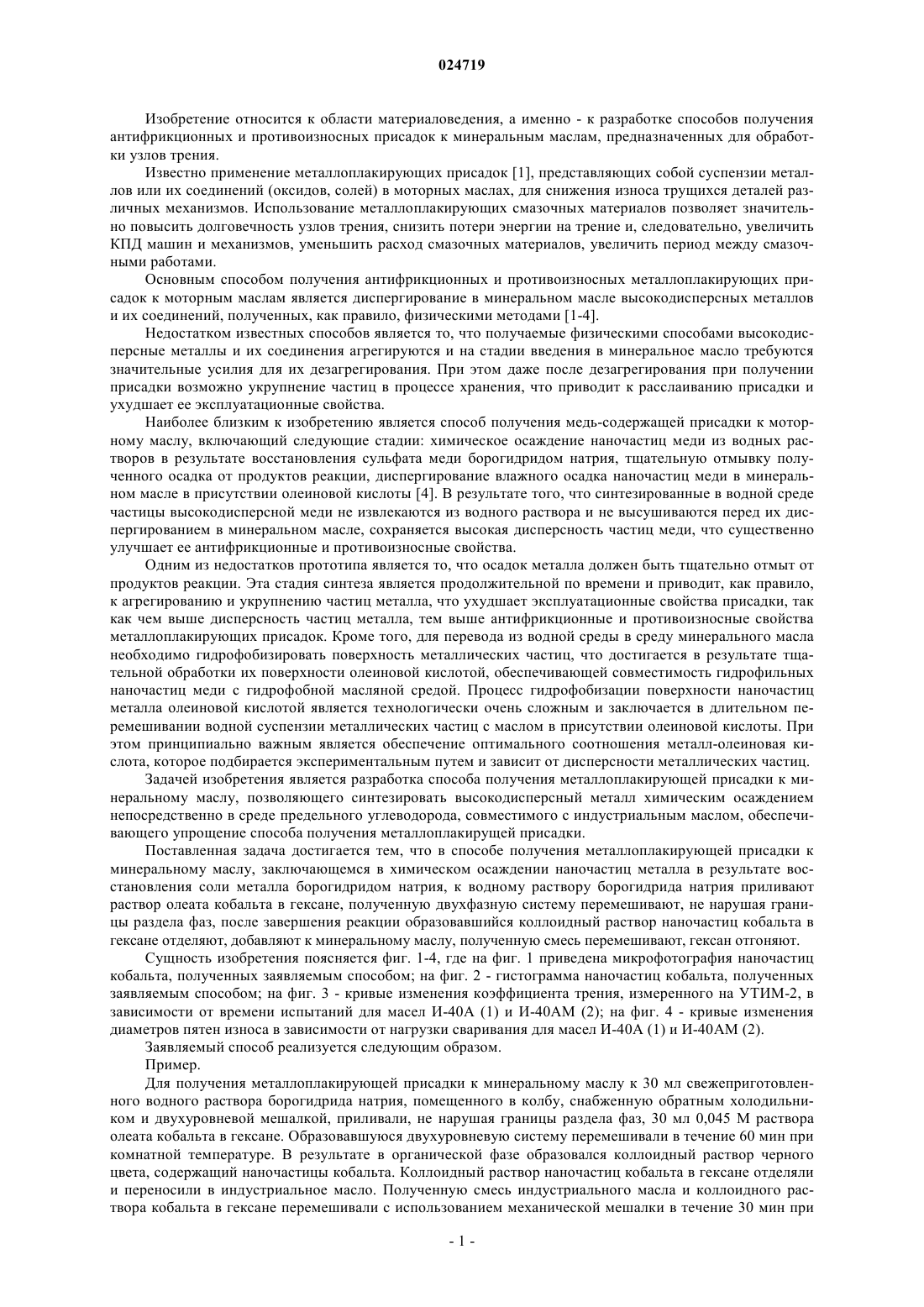

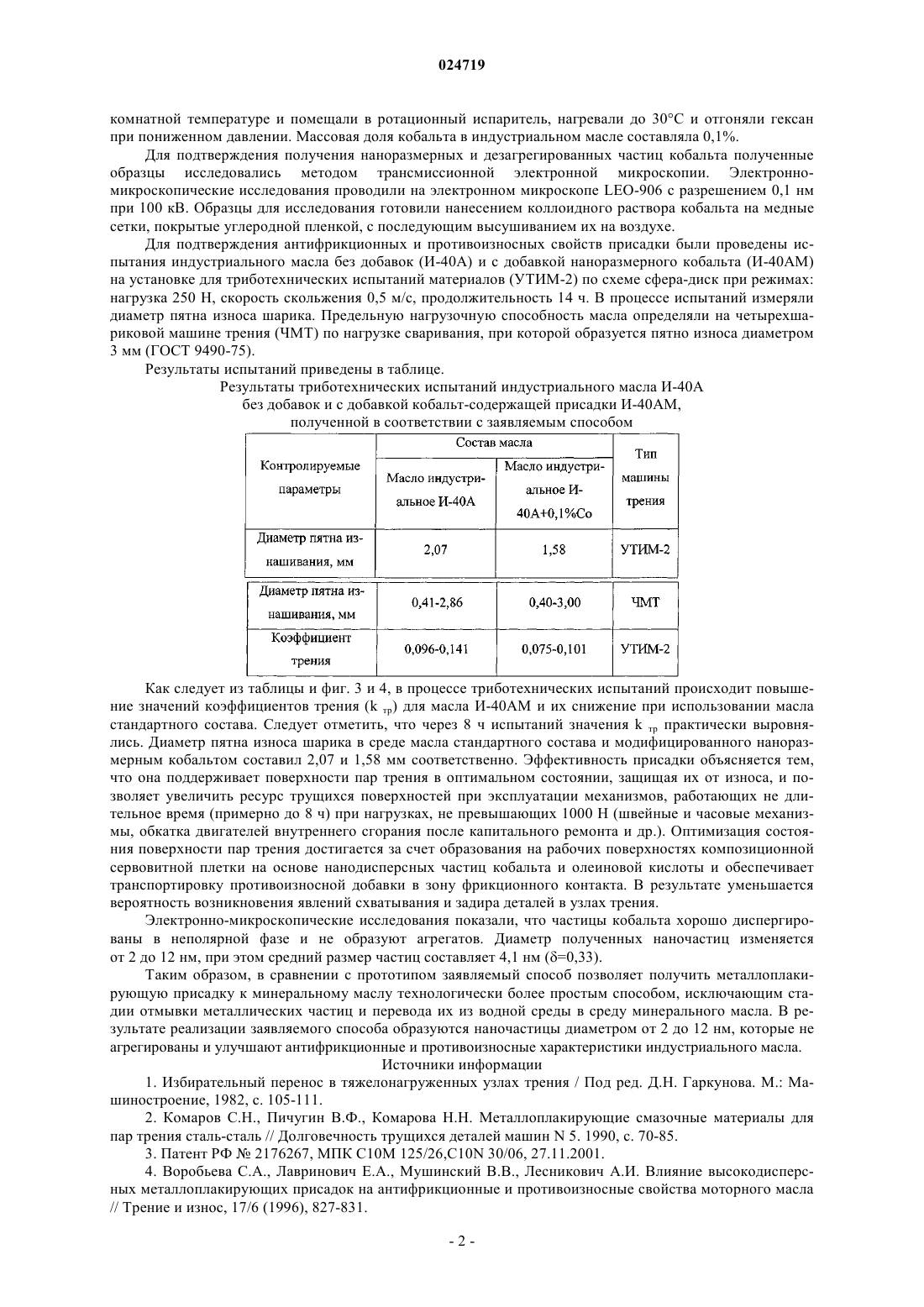

СПОСОБ ПОЛУЧЕНИЯ МЕТАЛЛОПЛАКИРУЮЩЕЙ ПРИСАДКИ К МИНЕРАЛЬНОМУ МАСЛУ Изобретение относится к области материаловедения, а именно - к разработке способов получения антифрикционных и противоизносных присадок к минеральным маслам,предназначенных для обработки узлов трения. Задачей изобретения является разработка способа получения металлоплакирующей присадки к минеральному маслу, позволяющего синтезировать высокодисперсный металл химическим осаждением непосредственно в среде предельного углеводорода, совместимого с индустриальным маслом, обеспечивающего упрощение способа получения металлоплакирущей присадки. Поставленная задача достигается тем, что в способе получения металлоплакирующей присадки к минеральному маслу, заключающемся в химическом осаждении наночастиц металла в результате восстановления соли металла борогидридом натрия, к водному раствору борогидрида натрия приливают раствор олеата кобальта в гексане, полученную двухфазную систему перемешивают, не нарушая границы раздела фаз, после завершения реакции образовавшийся коллоидный раствор наночастиц кобальта в гексане отделяют, добавляют к минеральному маслу, полученную смесь перемешивают, гексан отгоняют.(71)(73) Заявитель и патентовладелец: УЧРЕЖДЕНИЕ БЕЛОРУССКОГО ГОСУДАРСТВЕННОГО УНИВЕРСИТЕТА "НАУЧНОИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ФИЗИКОХИМИЧЕСКИХ ПРОБЛЕМ" (НИИ ФХП БГУ) (BY) Изобретение относится к области материаловедения, а именно - к разработке способов получения антифрикционных и противоизносных присадок к минеральным маслам, предназначенных для обработки узлов трения. Известно применение металлоплакирующих присадок [1], представляющих собой суспензии металлов или их соединений (оксидов, солей) в моторных маслах, для снижения износа трущихся деталей различных механизмов. Использование металлоплакирующих смазочных материалов позволяет значительно повысить долговечность узлов трения, снизить потери энергии на трение и, следовательно, увеличить КПД машин и механизмов, уменьшить расход смазочных материалов, увеличить период между смазочными работами. Основным способом получения антифрикционных и противоизносных металлоплакирующих присадок к моторным маслам является диспергирование в минеральном масле высокодисперсных металлов и их соединений, полученных, как правило, физическими методами [1-4]. Недостатком известных способов является то, что получаемые физическими способами высокодисперсные металлы и их соединения агрегируются и на стадии введения в минеральное масло требуются значительные усилия для их дезагрегирования. При этом даже после дезагрегирования при получении присадки возможно укрупнение частиц в процессе хранения, что приводит к расслаиванию присадки и ухудшает ее эксплуатационные свойства. Наиболее близким к изобретению является способ получения медь-содержащей присадки к моторному маслу, включающий следующие стадии: химическое осаждение наночастиц меди из водных растворов в результате восстановления сульфата меди борогидридом натрия, тщательную отмывку полученного осадка от продуктов реакции, диспергирование влажного осадка наночастиц меди в минеральном масле в присутствии олеиновой кислоты [4]. В результате того, что синтезированные в водной среде частицы высокодисперсной меди не извлекаются из водного раствора и не высушиваются перед их диспергированием в минеральном масле, сохраняется высокая дисперсность частиц меди, что существенно улучшает ее антифрикционные и противоизносные свойства. Одним из недостатков прототипа является то, что осадок металла должен быть тщательно отмыт от продуктов реакции. Эта стадия синтеза является продолжительной по времени и приводит, как правило,к агрегированию и укрупнению частиц металла, что ухудшает эксплуатационные свойства присадки, так как чем выше дисперсность частиц металла, тем выше антифрикционные и противоизносные свойства металлоплакирующих присадок. Кроме того, для перевода из водной среды в среду минерального масла необходимо гидрофобизировать поверхность металлических частиц, что достигается в результате тщательной обработки их поверхности олеиновой кислотой, обеспечивающей совместимость гидрофильных наночастиц меди с гидрофобной масляной средой. Процесс гидрофобизации поверхности наночастиц металла олеиновой кислотой является технологически очень сложным и заключается в длительном перемешивании водной суспензии металлических частиц с маслом в присутствии олеиновой кислоты. При этом принципиально важным является обеспечение оптимального соотношения металл-олеиновая кислота, которое подбирается экспериментальным путем и зависит от дисперсности металлических частиц. Задачей изобретения является разработка способа получения металлоплакирующей присадки к минеральному маслу, позволяющего синтезировать высокодисперсный металл химическим осаждением непосредственно в среде предельного углеводорода, совместимого с индустриальным маслом, обеспечивающего упрощение способа получения металлоплакирущей присадки. Поставленная задача достигается тем, что в способе получения металлоплакирующей присадки к минеральному маслу, заключающемся в химическом осаждении наночастиц металла в результате восстановления соли металла борогидридом натрия, к водному раствору борогидрида натрия приливают раствор олеата кобальта в гексане, полученную двухфазную систему перемешивают, не нарушая границы раздела фаз, после завершения реакции образовавшийся коллоидный раствор наночастиц кобальта в гексане отделяют, добавляют к минеральному маслу, полученную смесь перемешивают, гексан отгоняют. Сущность изобретения поясняется фиг. 1-4, где на фиг. 1 приведена микрофотография наночастиц кобальта,полученных заявляемым способом; на фиг. 2 - гистограмма наночастиц кобальта, полученных заявляемым способом; на фиг. 3 - кривые изменения коэффициента трения, измеренного на УТИМ-2, в зависимости от времени испытаний для масел И-40 А (1) и И-40 АМ (2); на фиг. 4 - кривые изменения диаметров пятен износа в зависимости от нагрузки сваривания для масел И-40 А (1) и И-40 АМ (2). Заявляемый способ реализуется следующим образом. Пример. Для получения металлоплакирующей присадки к минеральному маслу к 30 мл свежеприготовленного водного раствора борогидрида натрия, помещенного в колбу, снабженную обратным холодильником и двухуровневой мешалкой, приливали, не нарушая границы раздела фаз, 30 мл 0,045 М раствора олеата кобальта в гексане. Образовавшуюся двухуровневую систему перемешивали в течение 60 мин при комнатной температуре. В результате в органической фазе образовался коллоидный раствор черного цвета, содержащий наночастицы кобальта. Коллоидный раствор наночастиц кобальта в гексане отделяли и переносили в индустриальное масло. Полученную смесь индустриального масла и коллоидного раствора кобальта в гексане перемешивали с использованием механической мешалки в течение 30 мин при комнатной температуре и помещали в ротационный испаритель, нагревали до 30C и отгоняли гексан при пониженном давлении. Массовая доля кобальта в индустриальном масле составляла 0,1%. Для подтверждения получения наноразмерных и дезагрегированных частиц кобальта полученные образцы исследовались методом трансмиссионной электронной микроскопии. Электронномикроскопические исследования проводили на электронном микроскопе LEO-906 с разрешением 0,1 нм при 100 кВ. Образцы для исследования готовили нанесением коллоидного раствора кобальта на медные сетки, покрытые углеродной пленкой, с последующим высушиванием их на воздухе. Для подтверждения антифрикционных и противоизносных свойств присадки были проведены испытания индустриального масла без добавок (И-40 А) и с добавкой наноразмерного кобальта (И-40 АМ) на установке для триботехнических испытаний материалов (УТИМ-2) по схеме сфера-диск при режимах: нагрузка 250 Н, скорость скольжения 0,5 м/с, продолжительность 14 ч. В процессе испытаний измеряли диаметр пятна износа шарика. Предельную нагрузочную способность масла определяли на четырехшариковой машине трения (ЧМТ) по нагрузке сваривания, при которой образуется пятно износа диаметром 3 мм (ГОСТ 9490-75). Результаты испытаний приведены в таблице. Результаты триботехнических испытаний индустриального масла И-40 А без добавок и с добавкой кобальт-содержащей присадки И-40 АМ,полученной в соответствии с заявляемым способом Как следует из таблицы и фиг. 3 и 4, в процессе триботехнических испытаний происходит повышение значений коэффициентов трения (k тр) для масла И-40 АМ и их снижение при использовании масла стандартного состава. Следует отметить, что через 8 ч испытаний значения k тр практически выровнялись. Диаметр пятна износа шарика в среде масла стандартного состава и модифицированного наноразмерным кобальтом составил 2,07 и 1,58 мм соответственно. Эффективность присадки объясняется тем,что она поддерживает поверхности пар трения в оптимальном состоянии, защищая их от износа, и позволяет увеличить ресурс трущихся поверхностей при эксплуатации механизмов, работающих не длительное время (примерно до 8 ч) при нагрузках, не превышающих 1000 Н (швейные и часовые механизмы, обкатка двигателей внутреннего сгорания после капитального ремонта и др.). Оптимизация состояния поверхности пар трения достигается за счет образования на рабочих поверхностях композиционной сервовитной плетки на основе нанодисперсных частиц кобальта и олеиновой кислоты и обеспечивает транспортировку противоизносной добавки в зону фрикционного контакта. В результате уменьшается вероятность возникновения явлений схватывания и задира деталей в узлах трения. Электронно-микроскопические исследования показали, что частицы кобальта хорошо диспергированы в неполярной фазе и не образуют агрегатов. Диаметр полученных наночастиц изменяется от 2 до 12 нм, при этом средний размер частиц составляет 4,1 нм (=0,33). Таким образом, в сравнении с прототипом заявляемый способ позволяет получить металлоплакирующую присадку к минеральному маслу технологически более простым способом, исключающим стадии отмывки металлических частиц и перевода их из водной среды в среду минерального масла. В результате реализации заявляемого способа образуются наночастицы диаметром от 2 до 12 нм, которые не агрегированы и улучшают антифрикционные и противоизносные характеристики индустриального масла. Источники информации 1. Избирательный перенос в тяжелонагруженных узлах трения / Под ред. Д.Н. Гаркунова. М.: Машиностроение, 1982, с. 105-111. 2. Комаров С.Н., Пичугин В.Ф., Комарова Н.Н. Металлоплакирующие смазочные материалы для пар трения сталь-сталь // Долговечность трущихся деталей машин N 5. 1990, с. 70-85. 3. Патент РФ 2176267, МПК C10M 125/26,C10N 30/06, 27.11.2001. 4. Воробьева С.А., Лавринович Е.А., Мушинский В.В., Лесникович А.И. Влияние высокодисперсных металлоплакирующих присадок на антифрикционные и противоизносные свойства моторного масла ФОРМУЛА ИЗОБРЕТЕНИЯ Способ получения металлоплакирующей присадки к минеральному маслу, заключающийся в химическом осаждении наночастиц металла в результате восстановления соли металла борогидридом натрия,отличающийся тем, что к водному раствору борогидрида натрия приливают раствор олеата кобальта в гексане, полученную двухфазную систему перемешивают, не нарушая границы раздела фаз, после завершения реакции образовавшийся коллоидный раствор наночастиц кобальта в гексане отделяют, добавляют к минеральному маслу, полученную смесь перемешивают, гексан отгоняют.
