Мобильный комплекс для оказания ритуальных услуг

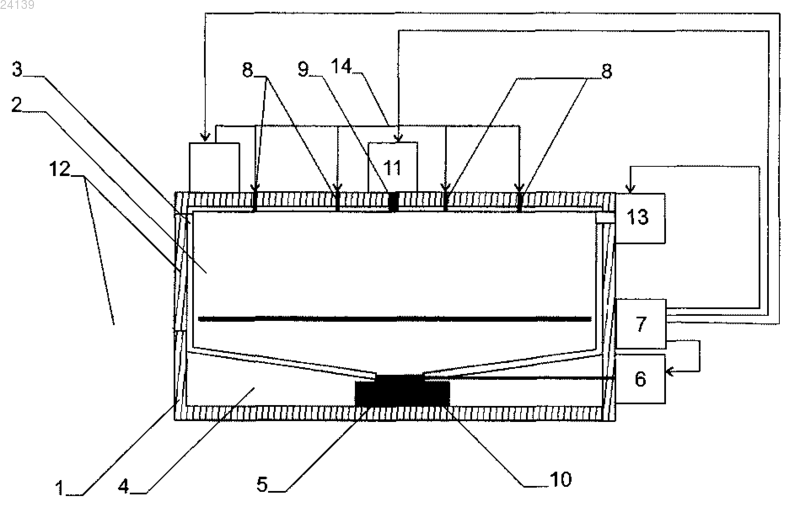

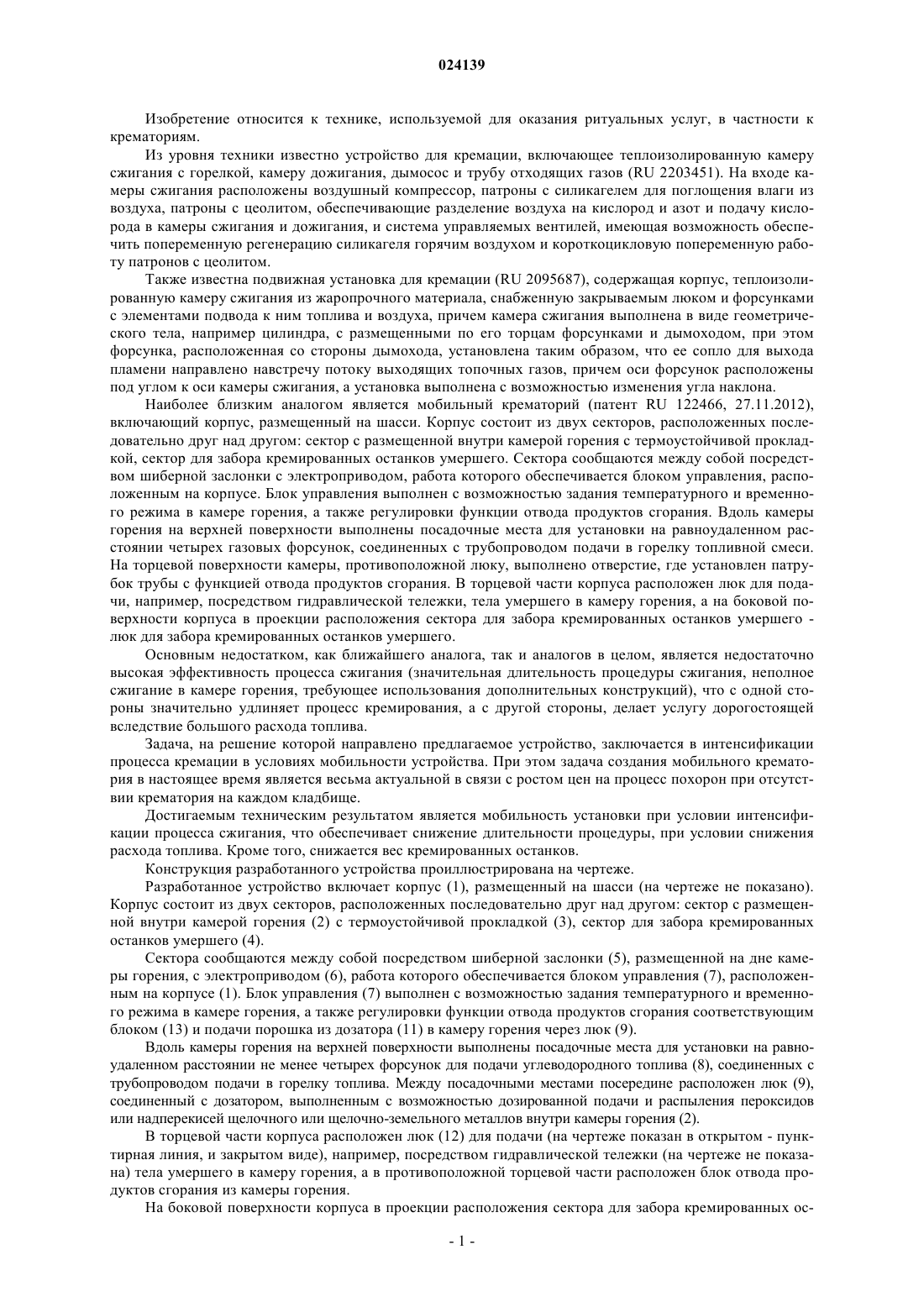

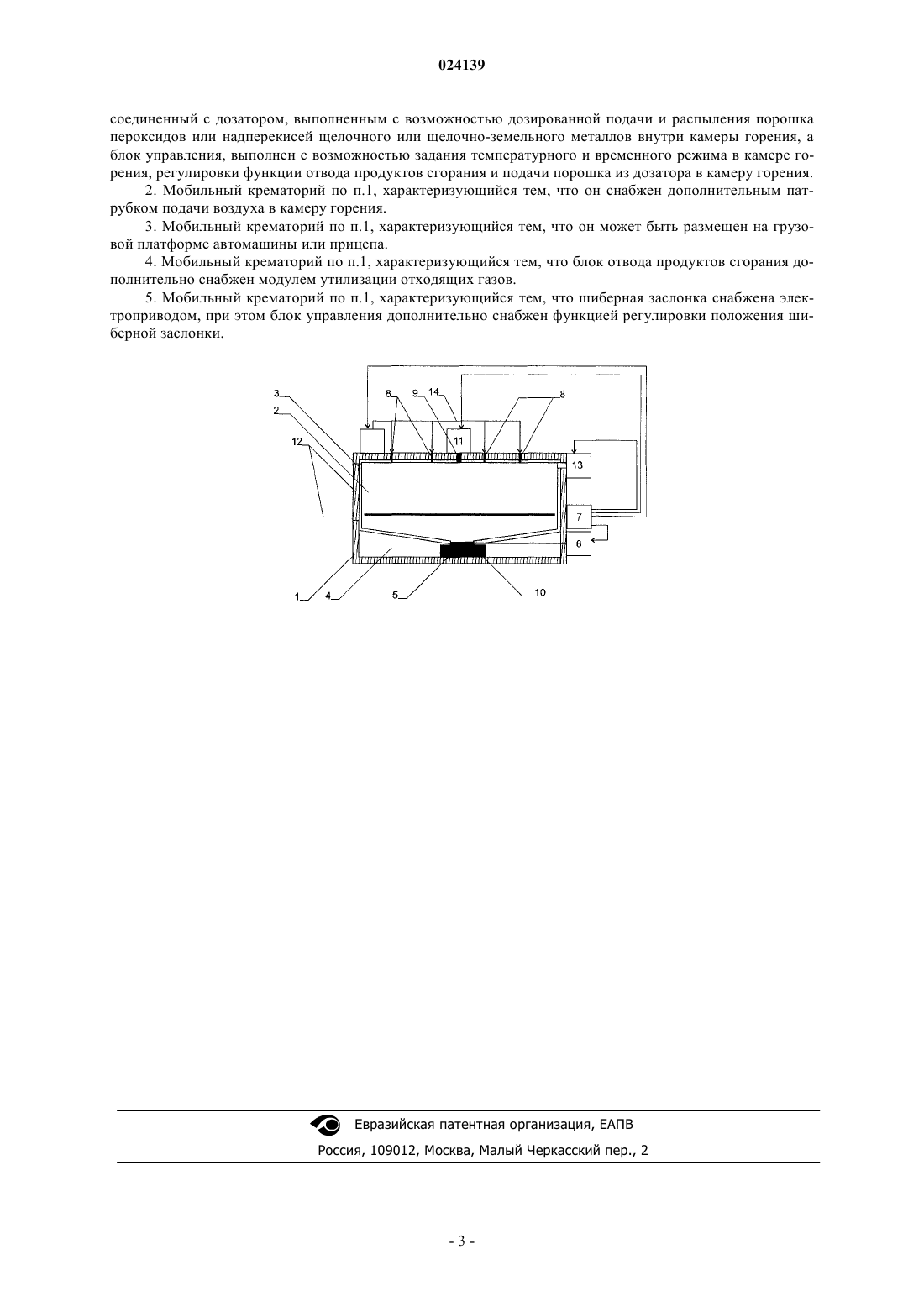

МОБИЛЬНЫЙ КОМПЛЕКС ДЛЯ ОКАЗАНИЯ РИТУАЛЬНЫХ УСЛУГ Изобретение относится к технике, используемой для оказания ритуальных услуг, в частности к крематориям. Комплекс включает корпус, размещенный на шасси, состоящий из сектора с размещенной внутри камерой горения с термоустойчивой прокладкой и шиберной заслонкой,размещенной на дне камеры горения, и сектора для забора праха умершего, расположенного под камерой горения, а также блок управления. При этом в торцевой части корпуса расположен люк для подачи тела умершего в камеру горения, а с противоположной торцевой части корпуса расположен блок отвода продуктов сгорания из камеры горения, на боковой поверхности корпуса в проекции расположения сектора для забора праха умершего - люк для забора праха умершего. Вдоль камеры горения на верхней поверхности выполнены посадочные места с установленными в них на равноудаленном расстоянии не менее четырех форсунок для подачи углеводородного топлива, соединенных с трубопроводом подачи в горелку топлива, между посадочными местами расположен люк, соединенный с дозатором, выполненным с возможностью дозированной подачи и распыления порошка пероксидов или надперекисей щелочного или щелочно-земельного металлов внутри камеры горения. Блок управления выполнен с возможностью задания температурного и временного режима в камере горения, регулировки функции отвода продуктов сгорания и подачи порошка из дозатора в камеру горения. Достигаемым техническим результатом является мобильность установки при условии интенсификации процесса сжигания, что обеспечивает снижение длительности процедуры при условии снижения расхода топлива. Кроме того, снижается вес кремированных останков.WO-A1-2000020800 ЕВДОКИМОВ ВАДИМ ВИКТОРОВИЧ (RU) Изобретение относится к технике, используемой для оказания ритуальных услуг, в частности к крематориям. Из уровня техники известно устройство для кремации, включающее теплоизолированную камеру сжигания с горелкой, камеру дожигания, дымосос и трубу отходящих газов (RU 2203451). На входе камеры сжигания расположены воздушный компрессор, патроны с силикагелем для поглощения влаги из воздуха, патроны с цеолитом, обеспечивающие разделение воздуха на кислород и азот и подачу кислорода в камеры сжигания и дожигания, и система управляемых вентилей, имеющая возможность обеспечить попеременную регенерацию силикагеля горячим воздухом и короткоцикловую попеременную работу патронов с цеолитом. Также известна подвижная установка для кремации (RU 2095687), содержащая корпус, теплоизолированную камеру сжигания из жаропрочного материала, снабженную закрываемым люком и форсунками с элементами подвода к ним топлива и воздуха, причем камера сжигания выполнена в виде геометрического тела, например цилиндра, с размещенными по его торцам форсунками и дымоходом, при этом форсунка, расположенная со стороны дымохода, установлена таким образом, что ее сопло для выхода пламени направлено навстречу потоку выходящих топочных газов, причем оси форсунок расположены под углом к оси камеры сжигания, а установка выполнена с возможностью изменения угла наклона. Наиболее близким аналогом является мобильный крематорий (патент RU 122466, 27.11.2012),включающий корпус, размещенный на шасси. Корпус состоит из двух секторов, расположенных последовательно друг над другом: сектор с размещенной внутри камерой горения с термоустойчивой прокладкой, сектор для забора кремированных останков умершего. Сектора сообщаются между собой посредством шиберной заслонки с электроприводом, работа которого обеспечивается блоком управления, расположенным на корпусе. Блок управления выполнен с возможностью задания температурного и временного режима в камере горения, а также регулировки функции отвода продуктов сгорания. Вдоль камеры горения на верхней поверхности выполнены посадочные места для установки на равноудаленном расстоянии четырех газовых форсунок, соединенных с трубопроводом подачи в горелку топливной смеси. На торцевой поверхности камеры, противоположной люку, выполнено отверстие, где установлен патрубок трубы с функцией отвода продуктов сгорания. В торцевой части корпуса расположен люк для подачи, например, посредством гидравлической тележки, тела умершего в камеру горения, а на боковой поверхности корпуса в проекции расположения сектора для забора кремированных останков умершего люк для забора кремированных останков умершего. Основным недостатком, как ближайшего аналога, так и аналогов в целом, является недостаточно высокая эффективность процесса сжигания (значительная длительность процедуры сжигания, неполное сжигание в камере горения, требующее использования дополнительных конструкций), что с одной стороны значительно удлиняет процесс кремирования, а с другой стороны, делает услугу дорогостоящей вследствие большого расхода топлива. Задача, на решение которой направлено предлагаемое устройство, заключается в интенсификации процесса кремации в условиях мобильности устройства. При этом задача создания мобильного крематория в настоящее время является весьма актуальной в связи с ростом цен на процесс похорон при отсутствии крематория на каждом кладбище. Достигаемым техническим результатом является мобильность установки при условии интенсификации процесса сжигания, что обеспечивает снижение длительности процедуры, при условии снижения расхода топлива. Кроме того, снижается вес кремированных останков. Конструкция разработанного устройства проиллюстрирована на чертеже. Разработанное устройство включает корпус (1), размещенный на шасси (на чертеже не показано). Корпус состоит из двух секторов, расположенных последовательно друг над другом: сектор с размещенной внутри камерой горения (2) с термоустойчивой прокладкой (3), сектор для забора кремированных останков умершего (4). Сектора сообщаются между собой посредством шиберной заслонки (5), размещенной на дне камеры горения, с электроприводом (6), работа которого обеспечивается блоком управления (7), расположенным на корпусе (1). Блок управления (7) выполнен с возможностью задания температурного и временного режима в камере горения, а также регулировки функции отвода продуктов сгорания соответствующим блоком (13) и подачи порошка из дозатора (11) в камеру горения через люк (9). Вдоль камеры горения на верхней поверхности выполнены посадочные места для установки на равноудаленном расстоянии не менее четырех форсунок для подачи углеводородного топлива (8), соединенных с трубопроводом подачи в горелку топлива. Между посадочными местами посередине расположен люк (9),соединенный с дозатором, выполненным с возможностью дозированной подачи и распыления пероксидов или надперекисей щелочного или щелочно-земельного металлов внутри камеры горения (2). В торцевой части корпуса расположен люк (12) для подачи (на чертеже показан в открытом - пунктирная линия, и закрытом виде), например, посредством гидравлической тележки (на чертеже не показана) тела умершего в камеру горения, а в противоположной торцевой части расположен блок отвода продуктов сгорания из камеры горения. На боковой поверхности корпуса в проекции расположения сектора для забора кремированных ос-1 024139 танков умершего - люк для забора кремированных останков умершего (10). Интенсификация процесса сжигания обусловлена совместным использованием топлива и добавок пероксидов или надперекисей щелочного или щелочно-земельного металлов, что позволяет достичь максимальной температуры в области горелок около 3000 С за 2-3 мин, соответственно увеличив температуру в камере горения максимум до 1500-1700 С за короткий интервал времени (в среднем 20-30 мин). После загрузки тела сразу начинают работать газовые (бензиновые, керосиновые) горелки, которые разогревают атмосферу внутри камеры сгорания. Дозатором, посредством блока управления, в камеру горения податся порция порошка пероксида или надперекиси щелочного или щелочно-земельного металла, например пероксида кальция, наиболее оптимальное количество 50-100 г. Как известно (например, http://ru.wikipedia.org/wiki/Пероксидкальция) при нагревании пероксид кальция разлагается: Кроме того, окислы щелочных металлов являются катализаторами окисления (горения). Дополнительное поступление чистого кислорода резко увеличивает скорость окисления и соответственно температуру горения до 3000 С в области горелок, что приводит к полному сгоранию кремируемых объектов, вплоть до костных тканей, в максимально короткие сроки и условии низкого разхода топлива. Нами были проведены исследования, достоверно доказывающие факт достижения высоких температур в максимально короткие сроки в камере горения. Группа исследования 1 включала данные (9 образцов), полученные при моделировании процесса кремирования, с использованием конструкции устройства, известной из наиболее близкого аналога. Группа исследования 2, включала данные (9 образцов), полученные при моделировании процесса кремирования, с использованием конструкции предлагаемого в настоящем изобретении устройства. В эксперименте были использованы образцы материала, схожего по составу с биологическими тканями. Материал объемом 70-90 кг, загружался в камеру горения. Установка работает следующим образом. В торцевую часть корпуса через люк (12) посредством гидравлической тележки (не показана) подают тело умершего в камеру горения (2). После закрытия люка (12) с помощью блока управления (7) задают температурный, временной режимы работы камеры горения (2), а также регулируют функцию отвода продуктов сгорания соответствующим блоком. После подачи тела умершего посредством блока управления (7) вначале запускают процесс подачи топлива в форсунки (8), затем управляемо открывают люк (9), соединенный с дозатором и осуществляют дозированную подачу путем распыления порошка пероксидов или надперекисей щелочного или щелочно-земельного металла внутрь камеры горения (2). По истечении заданного времени посредством блока управления (7) открывают шиберную заслонку(5). После попадания кремированных останков в сектор для забора (4) открывают люк для забора праха умершего, расположенный на боковой поверхности корпуса, и извлекают кремированные останки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Мобильный комплекс для оказания ритуальных услуг, включающий корпус, размещенный на шасси, состоящий из сектора с размещенной внутри камерой горения с термоустойчивой прокладкой и шиберной заслонкой, размещенной на дне камеры горения, и сектора для забора праха умершего, расположенного под камерой горения, а также блок управления; при этом в торцевой части корпуса расположен люк для подачи тела умершего в камеру горения, а с противоположной торцевой части корпуса расположен блок отвода продуктов сгорания из камеры горения, на боковой поверхности корпуса в проекции расположения сектора для забора праха умершего люк для забора праха умершего,вдоль камеры горения на верхней поверхности выполнены посадочные места с установленными в них на равноудаленном расстоянии не менее четырех форсунок для подачи углеводородного топлива,соединенных с трубопроводом подачи в горелку топлива, между посадочными местами расположен люк,-2 024139 соединенный с дозатором, выполненным с возможностью дозированной подачи и распыления порошка пероксидов или надперекисей щелочного или щелочно-земельного металлов внутри камеры горения, а блок управления, выполнен с возможностью задания температурного и временного режима в камере горения, регулировки функции отвода продуктов сгорания и подачи порошка из дозатора в камеру горения. 2. Мобильный крематорий по п.1, характеризующийся тем, что он снабжен дополнительным патрубком подачи воздуха в камеру горения. 3. Мобильный крематорий по п.1, характеризующийся тем, что он может быть размещен на грузовой платформе автомашины или прицепа. 4. Мобильный крематорий по п.1, характеризующийся тем, что блок отвода продуктов сгорания дополнительно снабжен модулем утилизации отходящих газов. 5. Мобильный крематорий по п.1, характеризующийся тем, что шиберная заслонка снабжена электроприводом, при этом блок управления дополнительно снабжен функцией регулировки положения шиберной заслонки.
