Мобильный комплекс для размещения радиоэлектронных средств

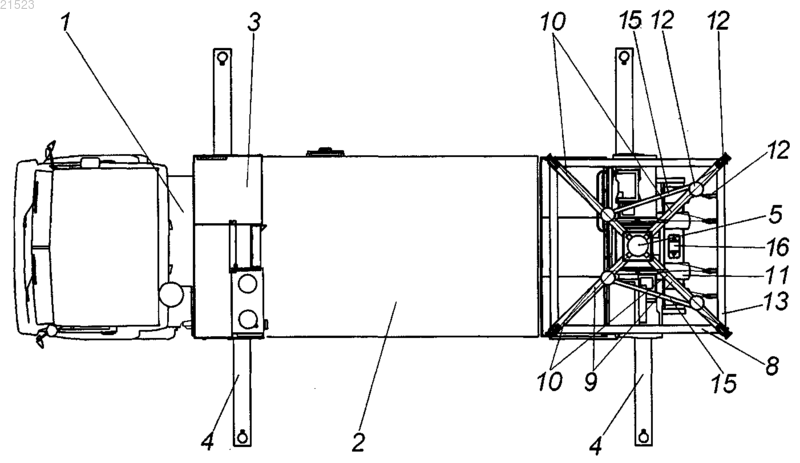

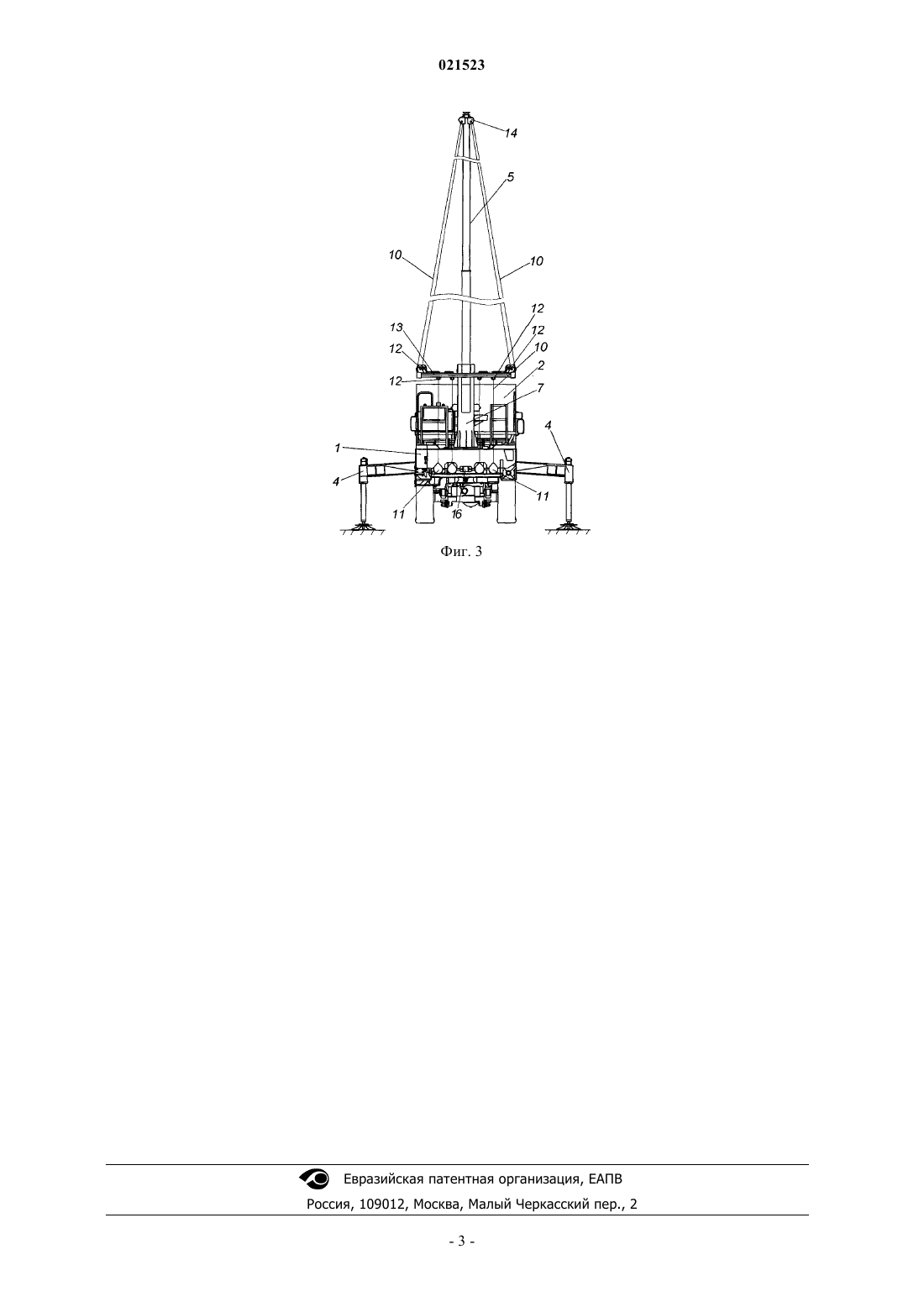

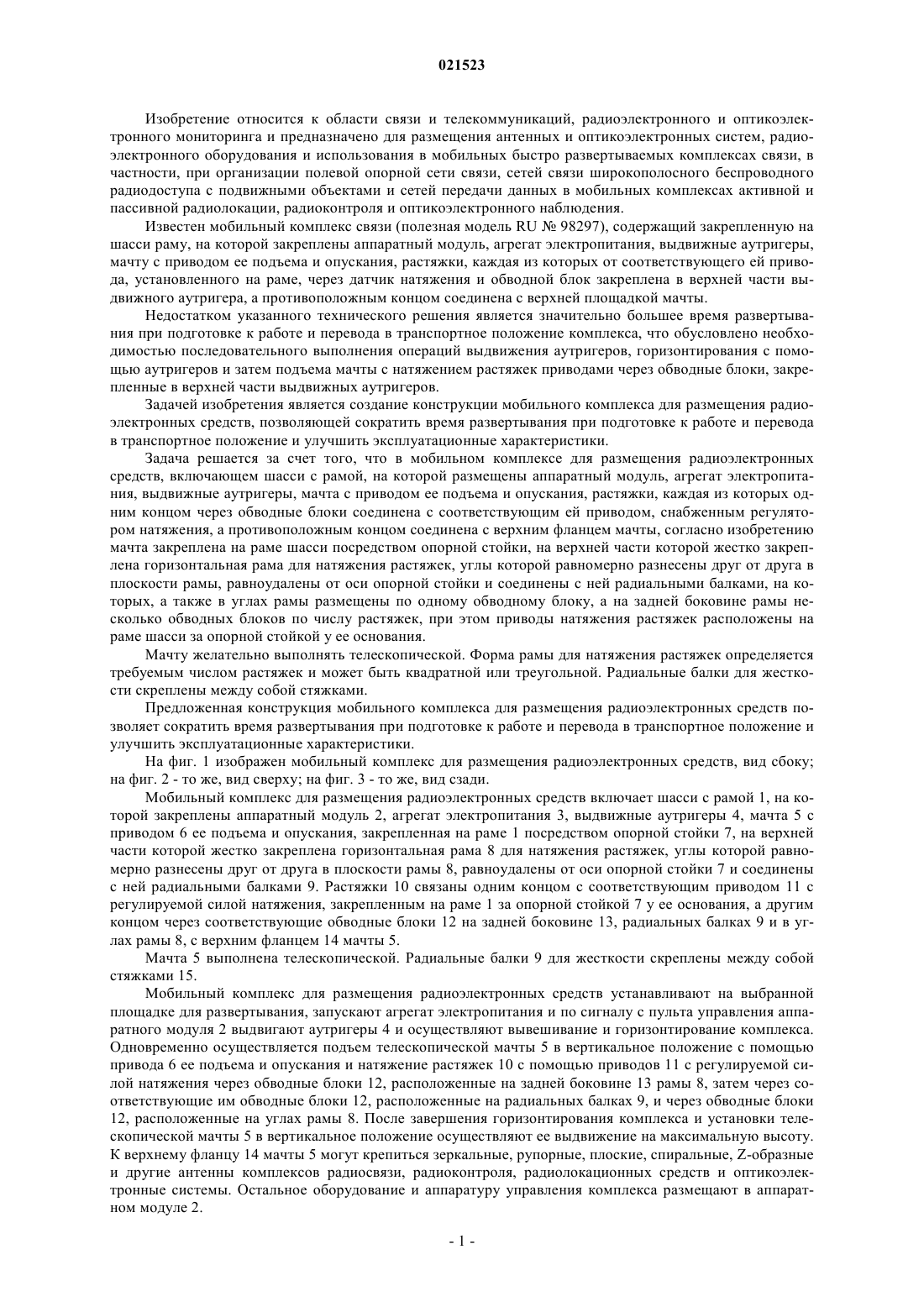

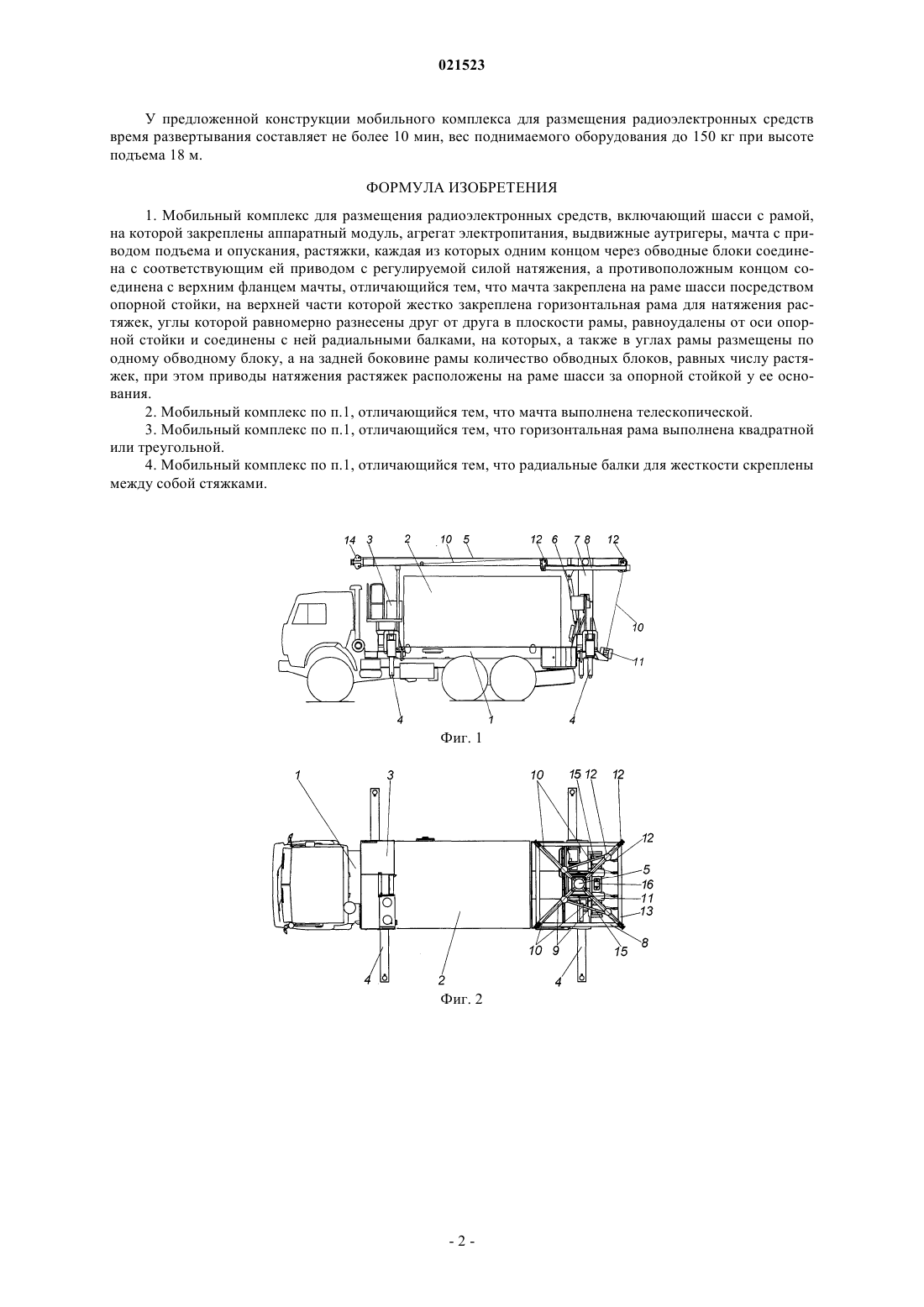

МОБИЛЬНЫЙ КОМПЛЕКС ДЛЯ РАЗМЕЩЕНИЯ РАДИОЭЛЕКТРОННЫХ СРЕДСТВ(71)(73) Заявитель и патентовладелец: ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "ВОЛАТАВТО" (BY) Изобретение относится к области связи и телекоммуникаций, радиоэлектронного и оптикоэлектронного мониторинга и предназначено для размещения антенных и оптикоэлектронных систем, радиоэлектронного оборудования и использования в мобильных быстро развертываемых комплексах связи. Мобильный комплекс для размещения радиоэлектронных средств включает шасси с рамой 1, на которой закреплены аппаратный модуль 2, агрегат электропитания 3, выдвижные аутригеры 4, мачта 5 с приводом 6 ее подъема и опускания,закрепленная на раме 1 посредством опорной стойки 7, на верхней части которой жестко закреплена горизонтальная рама 8 для натяжения растяжек, углы которой равномерно разнесены друг от друга в плоскости рамы 8, равноудалены от оси опорной стойки 7 и соединены с ней радиальными балками 9. Растяжки 10 связаны одним концом с соответствующим приводом 11, снабженным регулятором силы натяжения и закрепленным на раме 1 за опорной стойкой 7 у ее основания, а другим концом через соответствующие обводные блоки 12 на задней боковине 13, радиальных балках 9 и в углах рамы 8 - с верхним фланцем 14 мачты 5. Мобильный комплекс устанавливают на выбранной площадке для развертывания. Осуществляют вывешивание и горизонтирование комплекса с помощью выдвижных аутригеров 4 и одновременно с подъемом телескопической мачты 5 в вертикальное положение и натяжением растяжек 10 через соответствующие обводные блоки 12, расположенные на задней боковине 13 рамы 8, на радиальных балках 9 и углах рамы 8. После завершения горизонтирования комплекса и установки телескопической мачты 5 в вертикальное положение осуществляют выдвижение телескопической мачты 5 на максимальную высоту. Развертывание мобильного комплекса на выбранной площадке составляет не более 10 мин,при этом улучшаются его эксплуатационные характеристики. Юхневич Денис Владимирович,Бураковский Андрей Владиславович,Липский Сергей Васильевич, Клецов Александр Александрович, Янченюк Владимир Семенович (BY) Ракутова Д.Я. (BY) Изобретение относится к области связи и телекоммуникаций, радиоэлектронного и оптикоэлектронного мониторинга и предназначено для размещения антенных и оптикоэлектронных систем, радиоэлектронного оборудования и использования в мобильных быстро развертываемых комплексах связи, в частности, при организации полевой опорной сети связи, сетей связи широкополосного беспроводного радиодоступа с подвижными объектами и сетей передачи данных в мобильных комплексах активной и пассивной радиолокации, радиоконтроля и оптикоэлектронного наблюдения. Известен мобильный комплекс связи (полезная модель RU98297), содержащий закрепленную на шасси раму, на которой закреплены аппаратный модуль, агрегат электропитания, выдвижные аутригеры,мачту с приводом ее подъема и опускания, растяжки, каждая из которых от соответствующего ей привода, установленного на раме, через датчик натяжения и обводной блок закреплена в верхней части выдвижного аутригера, а противоположным концом соединена с верхней площадкой мачты. Недостатком указанного технического решения является значительно большее время развертывания при подготовке к работе и перевода в транспортное положение комплекса, что обусловлено необходимостью последовательного выполнения операций выдвижения аутригеров, горизонтирования с помощью аутригеров и затем подъема мачты с натяжением растяжек приводами через обводные блоки, закрепленные в верхней части выдвижных аутригеров. Задачей изобретения является создание конструкции мобильного комплекса для размещения радиоэлектронных средств, позволяющей сократить время развертывания при подготовке к работе и перевода в транспортное положение и улучшить эксплуатационные характеристики. Задача решается за счет того, что в мобильном комплексе для размещения радиоэлектронных средств, включающем шасси с рамой, на которой размещены аппаратный модуль, агрегат электропитания, выдвижные аутригеры, мачта с приводом ее подъема и опускания, растяжки, каждая из которых одним концом через обводные блоки соединена с соответствующим ей приводом, снабженным регулятором натяжения, а противоположным концом соединена с верхним фланцем мачты, согласно изобретению мачта закреплена на раме шасси посредством опорной стойки, на верхней части которой жестко закреплена горизонтальная рама для натяжения растяжек, углы которой равномерно разнесены друг от друга в плоскости рамы, равноудалены от оси опорной стойки и соединены с ней радиальными балками, на которых, а также в углах рамы размещены по одному обводному блоку, а на задней боковине рамы несколько обводных блоков по числу растяжек, при этом приводы натяжения растяжек расположены на раме шасси за опорной стойкой у ее основания. Мачту желательно выполнять телескопической. Форма рамы для натяжения растяжек определяется требуемым числом растяжек и может быть квадратной или треугольной. Радиальные балки для жесткости скреплены между собой стяжками. Предложенная конструкция мобильного комплекса для размещения радиоэлектронных средств позволяет сократить время развертывания при подготовке к работе и перевода в транспортное положение и улучшить эксплуатационные характеристики. На фиг. 1 изображен мобильный комплекс для размещения радиоэлектронных средств, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - то же, вид сзади. Мобильный комплекс для размещения радиоэлектронных средств включает шасси с рамой 1, на которой закреплены аппаратный модуль 2, агрегат электропитания 3, выдвижные аутригеры 4, мачта 5 с приводом 6 ее подъема и опускания, закрепленная на раме 1 посредством опорной стойки 7, на верхней части которой жестко закреплена горизонтальная рама 8 для натяжения растяжек, углы которой равномерно разнесены друг от друга в плоскости рамы 8, равноудалены от оси опорной стойки 7 и соединены с ней радиальными балками 9. Растяжки 10 связаны одним концом с соответствующим приводом 11 с регулируемой силой натяжения, закрепленным на раме 1 за опорной стойкой 7 у ее основания, а другим концом через соответствующие обводные блоки 12 на задней боковине 13, радиальных балках 9 и в углах рамы 8, с верхним фланцем 14 мачты 5. Мачта 5 выполнена телескопической. Радиальные балки 9 для жесткости скреплены между собой стяжками 15. Мобильный комплекс для размещения радиоэлектронных средств устанавливают на выбранной площадке для развертывания, запускают агрегат электропитания и по сигналу с пульта управления аппаратного модуля 2 выдвигают аутригеры 4 и осуществляют вывешивание и горизонтирование комплекса. Одновременно осуществляется подъем телескопической мачты 5 в вертикальное положение с помощью привода 6 ее подъема и опускания и натяжение растяжек 10 с помощью приводов 11 с регулируемой силой натяжения через обводные блоки 12, расположенные на задней боковине 13 рамы 8, затем через соответствующие им обводные блоки 12, расположенные на радиальных балках 9, и через обводные блоки 12, расположенные на углах рамы 8. После завершения горизонтирования комплекса и установки телескопической мачты 5 в вертикальное положение осуществляют ее выдвижение на максимальную высоту. К верхнему фланцу 14 мачты 5 могут крепиться зеркальные, рупорные, плоские, спиральные, Z-образные и другие антенны комплексов радиосвязи, радиоконтроля, радиолокационных средств и оптикоэлектронные системы. Остальное оборудование и аппаратуру управления комплекса размещают в аппаратном модуле 2. У предложенной конструкции мобильного комплекса для размещения радиоэлектронных средств время развертывания составляет не более 10 мин, вес поднимаемого оборудования до 150 кг при высоте подъема 18 м. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Мобильный комплекс для размещения радиоэлектронных средств, включающий шасси с рамой,на которой закреплены аппаратный модуль, агрегат электропитания, выдвижные аутригеры, мачта с приводом подъема и опускания, растяжки, каждая из которых одним концом через обводные блоки соединена с соответствующим ей приводом с регулируемой силой натяжения, а противоположным концом соединена с верхним фланцем мачты, отличающийся тем, что мачта закреплена на раме шасси посредством опорной стойки, на верхней части которой жестко закреплена горизонтальная рама для натяжения растяжек, углы которой равномерно разнесены друг от друга в плоскости рамы, равноудалены от оси опорной стойки и соединены с ней радиальными балками, на которых, а также в углах рамы размещены по одному обводному блоку, а на задней боковине рамы количество обводных блоков, равных числу растяжек, при этом приводы натяжения растяжек расположены на раме шасси за опорной стойкой у ее основания. 2. Мобильный комплекс по п.1, отличающийся тем, что мачта выполнена телескопической. 3. Мобильный комплекс по п.1, отличающийся тем, что горизонтальная рама выполнена квадратной или треугольной. 4. Мобильный комплекс по п.1, отличающийся тем, что радиальные балки для жесткости скреплены между собой стяжками.
