Мобильный комплекс для размещения радиоэлектронных средств

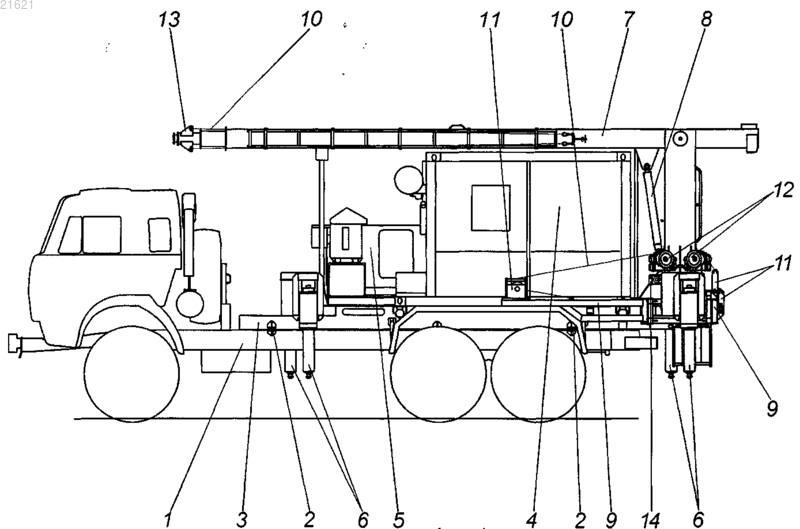

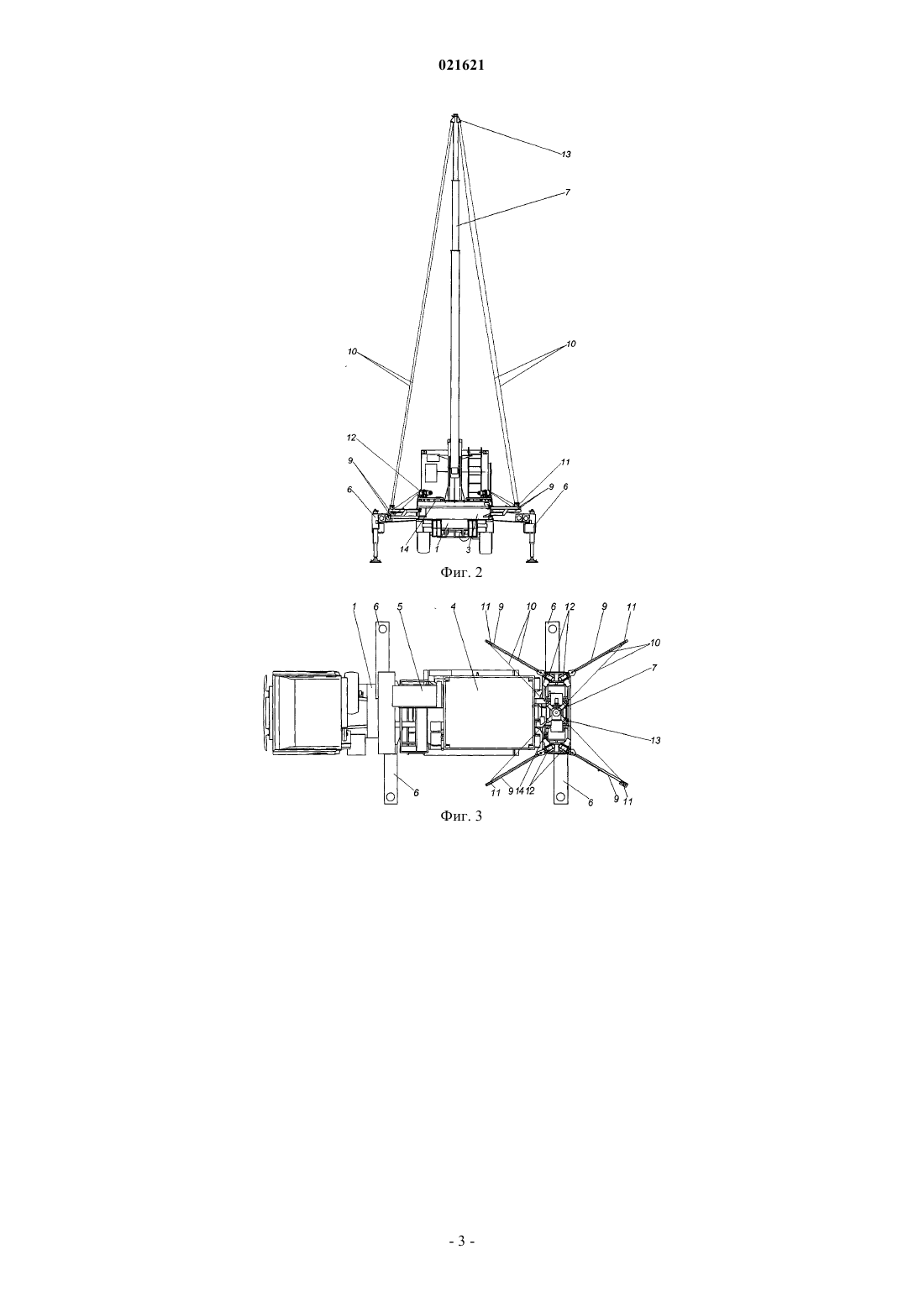

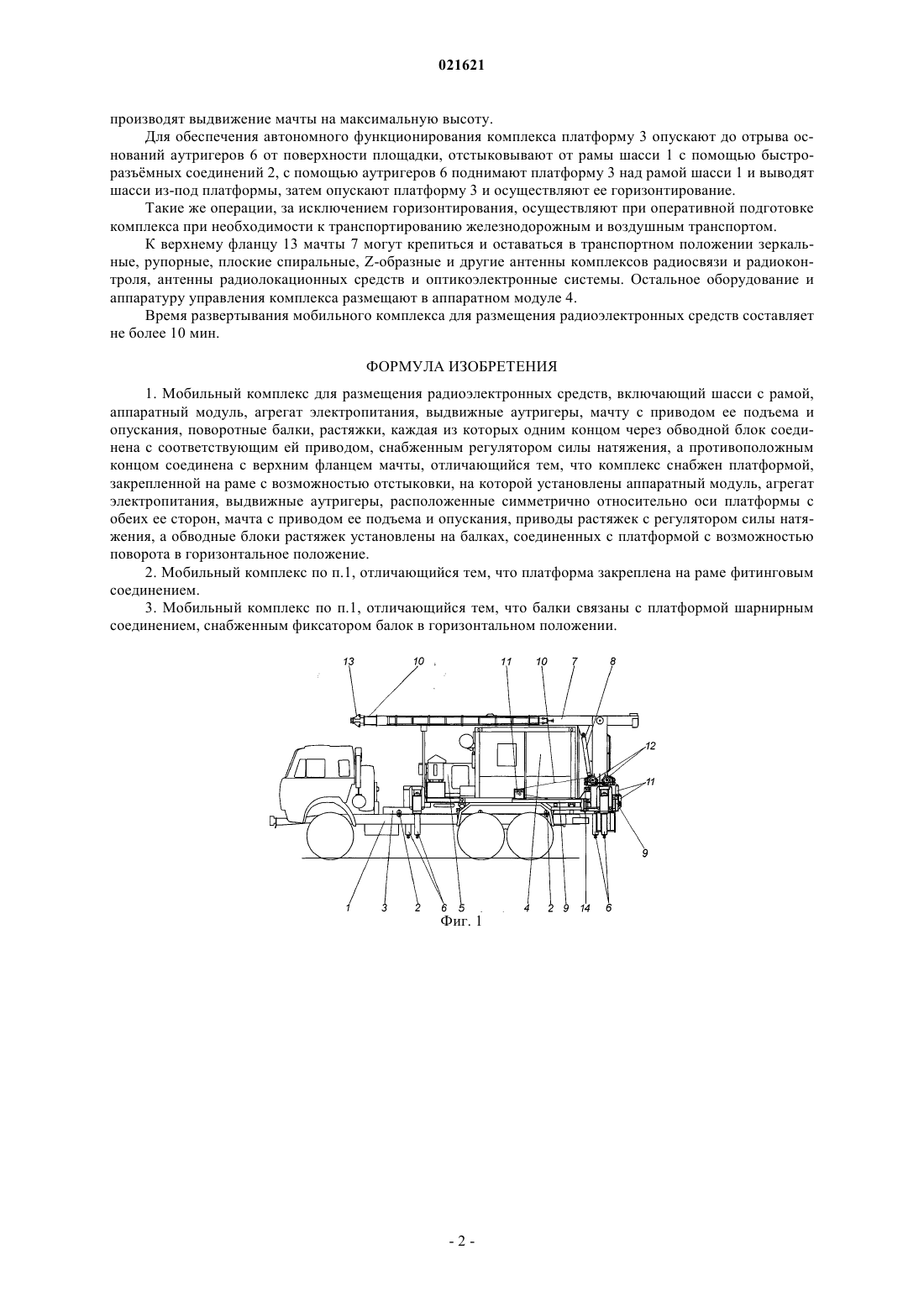

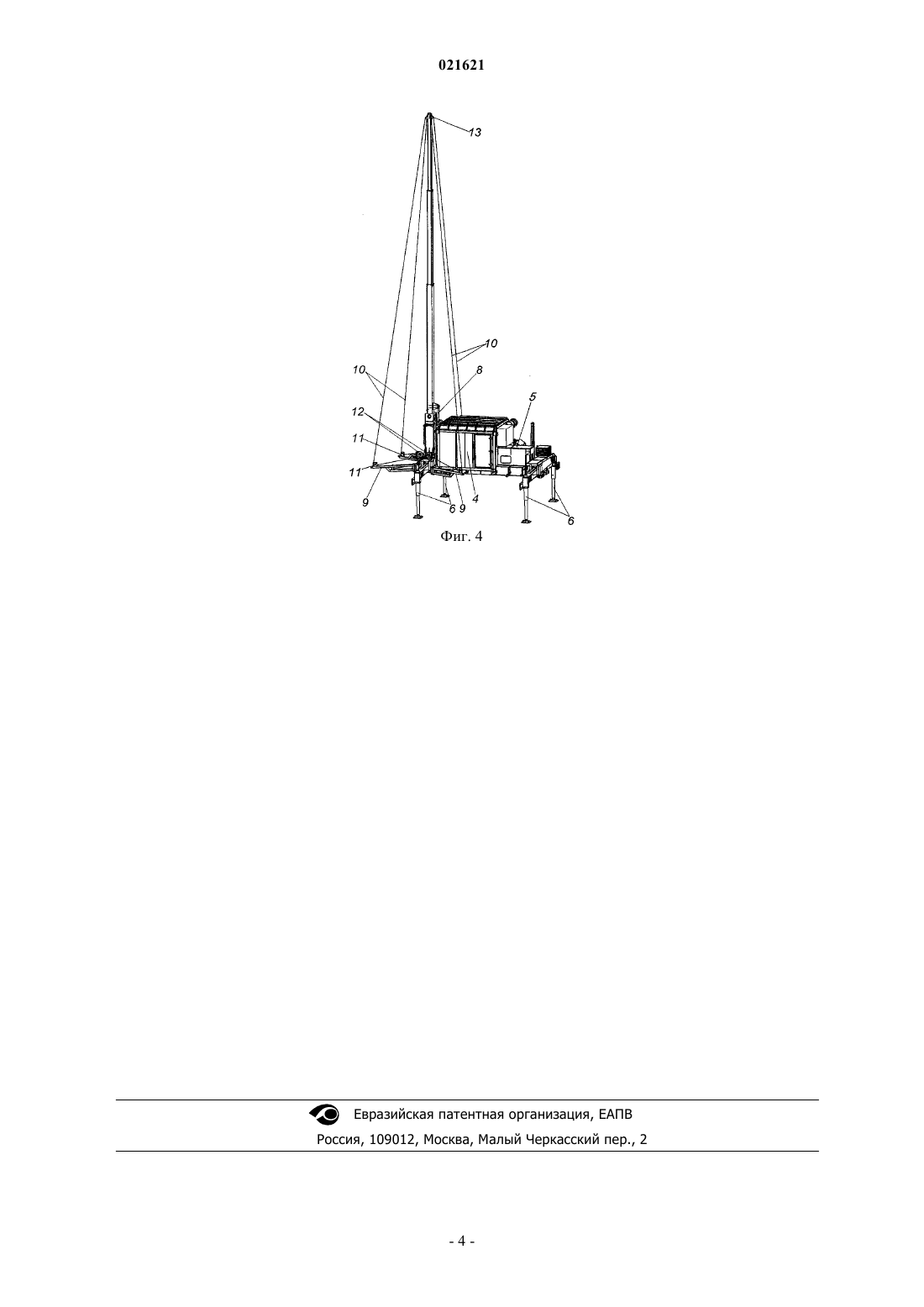

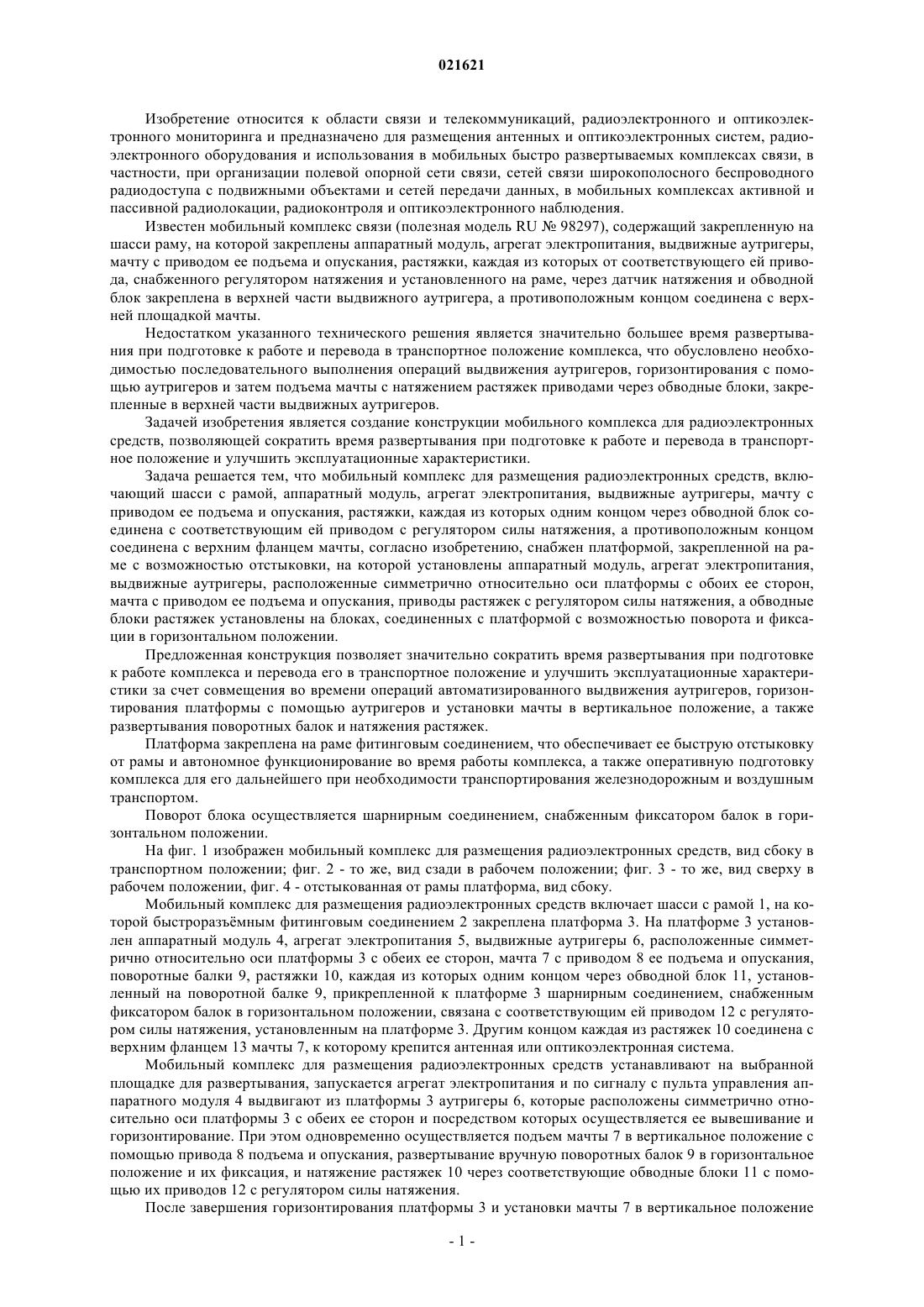

МОБИЛЬНЫЙ КОМПЛЕКС ДЛЯ РАЗМЕЩЕНИЯ РАДИОЭЛЕКТРОННЫХ СРЕДСТВ(71)(73) Заявитель и патентовладелец: ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "ВОЛАТАВТО" (BY) Изобретение относится к области связи и телекоммуникаций, радиоэлектронного и оптикоэлектронного мониторинга и предназначено для размещения антенных и оптикоэлектронных систем, радиоэлектронного оборудования и использования в мобильных быстро развертываемых комплексах связи, радиолокации, радиоконтроля и оптикоэлектронного наблюдения. Мобильный комплекс включает шасси с рамой 1, на которой фитинговым соединением 2 закреплена платформа 3, на которой установлен аппаратный модуль 4, агрегат электропитания 5, выдвижные аутригеры 6, мачта 7 с приводом 8 ее подъема и опускания, поворотные балки 9, растяжки 10, каждая из которых одним концом через обводной блок 11, установленный на конце поворотной балки 9, связана с соответствующим ей приводом 12, снабженным регулятором силы натяжения и установленным на платформе 3. Другим концом каждая из растяжек 10 соединена с верхней площадкой 13 мачты 7. Мобильный комплекс устанавливают на площадке,выдвигают аутригеры 6 и осуществляют вывешивание и горизонтирование платформы 3. При этом одновременно осуществляется подъем мачты 7 с помощью привода 8, развертывание поворотных балок 9 и натяжение растяжек 10 с помощью соответствующих приводов 12. Время развертывания мобильного комплекса для размещения радиоэлектронных средств составляет не более 10 мин. Изобретение относится к области связи и телекоммуникаций, радиоэлектронного и оптикоэлектронного мониторинга и предназначено для размещения антенных и оптикоэлектронных систем, радиоэлектронного оборудования и использования в мобильных быстро развертываемых комплексах связи, в частности, при организации полевой опорной сети связи, сетей связи широкополосного беспроводного радиодоступа с подвижными объектами и сетей передачи данных, в мобильных комплексах активной и пассивной радиолокации, радиоконтроля и оптикоэлектронного наблюдения. Известен мобильный комплекс связи (полезная модель RU98297), содержащий закрепленную на шасси раму, на которой закреплены аппаратный модуль, агрегат электропитания, выдвижные аутригеры,мачту с приводом ее подъема и опускания, растяжки, каждая из которых от соответствующего ей привода, снабженного регулятором натяжения и установленного на раме, через датчик натяжения и обводной блок закреплена в верхней части выдвижного аутригера, а противоположным концом соединена с верхней площадкой мачты. Недостатком указанного технического решения является значительно большее время развертывания при подготовке к работе и перевода в транспортное положение комплекса, что обусловлено необходимостью последовательного выполнения операций выдвижения аутригеров, горизонтирования с помощью аутригеров и затем подъема мачты с натяжением растяжек приводами через обводные блоки, закрепленные в верхней части выдвижных аутригеров. Задачей изобретения является создание конструкции мобильного комплекса для радиоэлектронных средств, позволяющей сократить время развертывания при подготовке к работе и перевода в транспортное положение и улучшить эксплуатационные характеристики. Задача решается тем, что мобильный комплекс для размещения радиоэлектронных средств, включающий шасси с рамой, аппаратный модуль, агрегат электропитания, выдвижные аутригеры, мачту с приводом ее подъема и опускания, растяжки, каждая из которых одним концом через обводной блок соединена с соответствующим ей приводом с регулятором силы натяжения, а противоположным концом соединена с верхним фланцем мачты, согласно изобретению, снабжен платформой, закрепленной на раме с возможностью отстыковки, на которой установлены аппаратный модуль, агрегат электропитания,выдвижные аутригеры, расположенные симметрично относительно оси платформы с обоих ее сторон,мачта с приводом ее подъема и опускания, приводы растяжек с регулятором силы натяжения, а обводные блоки растяжек установлены на блоках, соединенных с платформой с возможностью поворота и фиксации в горизонтальном положении. Предложенная конструкция позволяет значительно сократить время развертывания при подготовке к работе комплекса и перевода его в транспортное положение и улучшить эксплуатационные характеристики за счет совмещения во времени операций автоматизированного выдвижения аутригеров, горизонтирования платформы с помощью аутригеров и установки мачты в вертикальное положение, а также развертывания поворотных балок и натяжения растяжек. Платформа закреплена на раме фитинговым соединением, что обеспечивает ее быструю отстыковку от рамы и автономное функционирование во время работы комплекса, а также оперативную подготовку комплекса для его дальнейшего при необходимости транспортирования железнодорожным и воздушным транспортом. Поворот блока осуществляется шарнирным соединением, снабженным фиксатором балок в горизонтальном положении. На фиг. 1 изображен мобильный комплекс для размещения радиоэлектронных средств, вид сбоку в транспортном положении; фиг. 2 - то же, вид сзади в рабочем положении; фиг. 3 - то же, вид сверху в рабочем положении, фиг. 4 - отстыкованная от рамы платформа, вид сбоку. Мобильный комплекс для размещения радиоэлектронных средств включает шасси с рамой 1, на которой быстроразъмным фитинговым соединением 2 закреплена платформа 3. На платформе 3 установлен аппаратный модуль 4, агрегат электропитания 5, выдвижные аутригеры 6, расположенные симметрично относительно оси платформы 3 с обеих ее сторон, мачта 7 с приводом 8 ее подъема и опускания,поворотные балки 9, растяжки 10, каждая из которых одним концом через обводной блок 11, установленный на поворотной балке 9, прикрепленной к платформе 3 шарнирным соединением, снабженным фиксатором балок в горизонтальном положении, связана с соответствующим ей приводом 12 с регулятором силы натяжения, установленным на платформе 3. Другим концом каждая из растяжек 10 соединена с верхним фланцем 13 мачты 7, к которому крепится антенная или оптикоэлектронная система. Мобильный комплекс для размещения радиоэлектронных средств устанавливают на выбранной площадке для развертывания, запускается агрегат электропитания и по сигналу с пульта управления аппаратного модуля 4 выдвигают из платформы 3 аутригеры 6, которые расположены симметрично относительно оси платформы 3 с обеих ее сторон и посредством которых осуществляется ее вывешивание и горизонтирование. При этом одновременно осуществляется подъем мачты 7 в вертикальное положение с помощью привода 8 подъема и опускания, развертывание вручную поворотных балок 9 в горизонтальное положение и их фиксация, и натяжение растяжек 10 через соответствующие обводные блоки 11 с помощью их приводов 12 с регулятором силы натяжения. После завершения горизонтирования платформы 3 и установки мачты 7 в вертикальное положение производят выдвижение мачты на максимальную высоту. Для обеспечения автономного функционирования комплекса платформу 3 опускают до отрыва оснований аутригеров 6 от поверхности площадки, отстыковывают от рамы шасси 1 с помощью быстроразъмных соединений 2, с помощью аутригеров 6 поднимают платформу 3 над рамой шасси 1 и выводят шасси из-под платформы, затем опускают платформу 3 и осуществляют ее горизонтирование. Такие же операции, за исключением горизонтирования, осуществляют при оперативной подготовке комплекса при необходимости к транспортированию железнодорожным и воздушным транспортом. К верхнему фланцу 13 мачты 7 могут крепиться и оставаться в транспортном положении зеркальные, рупорные, плоские спиральные, Z-образные и другие антенны комплексов радиосвязи и радиоконтроля, антенны радиолокационных средств и оптикоэлектронные системы. Остальное оборудование и аппаратуру управления комплекса размещают в аппаратном модуле 4. Время развертывания мобильного комплекса для размещения радиоэлектронных средств составляет не более 10 мин. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Мобильный комплекс для размещения радиоэлектронных средств, включающий шасси с рамой,аппаратный модуль, агрегат электропитания, выдвижные аутригеры, мачту с приводом ее подъема и опускания, поворотные балки, растяжки, каждая из которых одним концом через обводной блок соединена с соответствующим ей приводом, снабженным регулятором силы натяжения, а противоположным концом соединена с верхним фланцем мачты, отличающийся тем, что комплекс снабжен платформой,закрепленной на раме с возможностью отстыковки, на которой установлены аппаратный модуль, агрегат электропитания, выдвижные аутригеры, расположенные симметрично относительно оси платформы с обеих ее сторон, мачта с приводом ее подъема и опускания, приводы растяжек с регулятором силы натяжения, а обводные блоки растяжек установлены на балках, соединенных с платформой с возможностью поворота в горизонтальное положение. 2. Мобильный комплекс по п.1, отличающийся тем, что платформа закреплена на раме фитинговым соединением. 3. Мобильный комплекс по п.1, отличающийся тем, что балки связаны с платформой шарнирным соединением, снабженным фиксатором балок в горизонтальном положении.
