Способ и устройство для снятия листовых заготовок

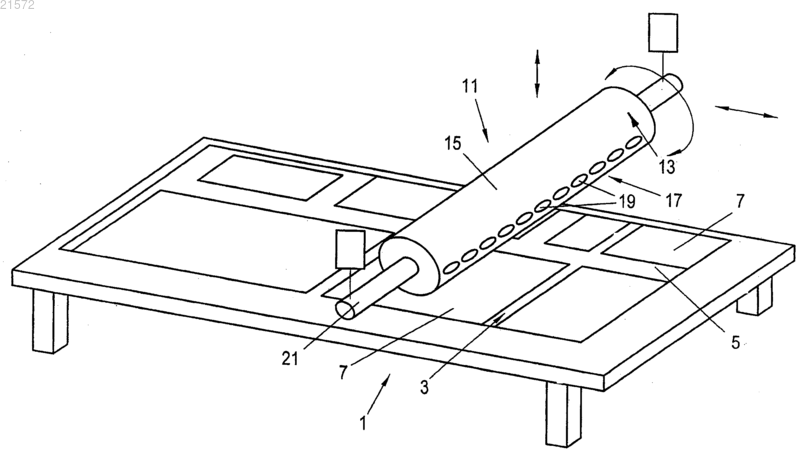

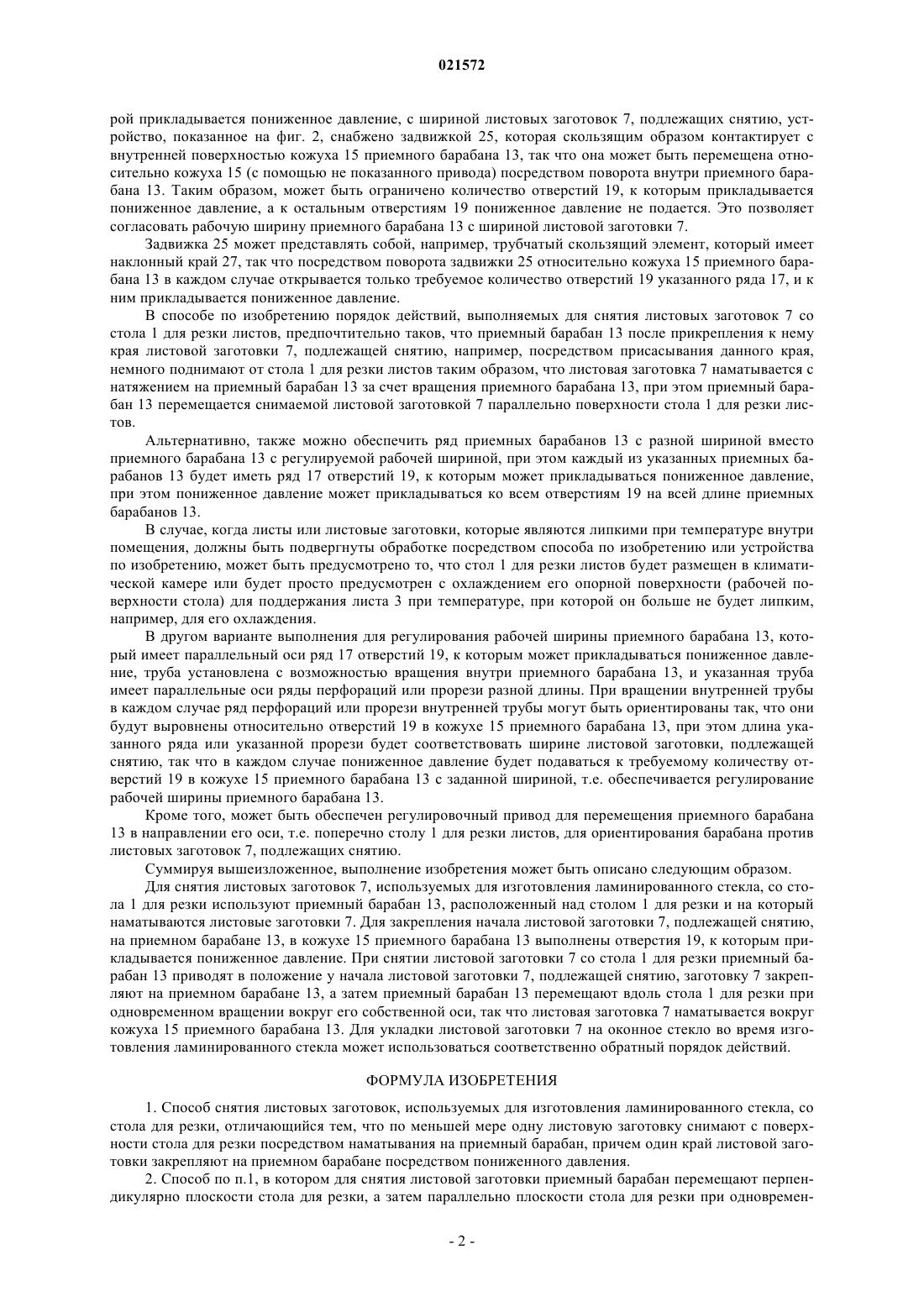

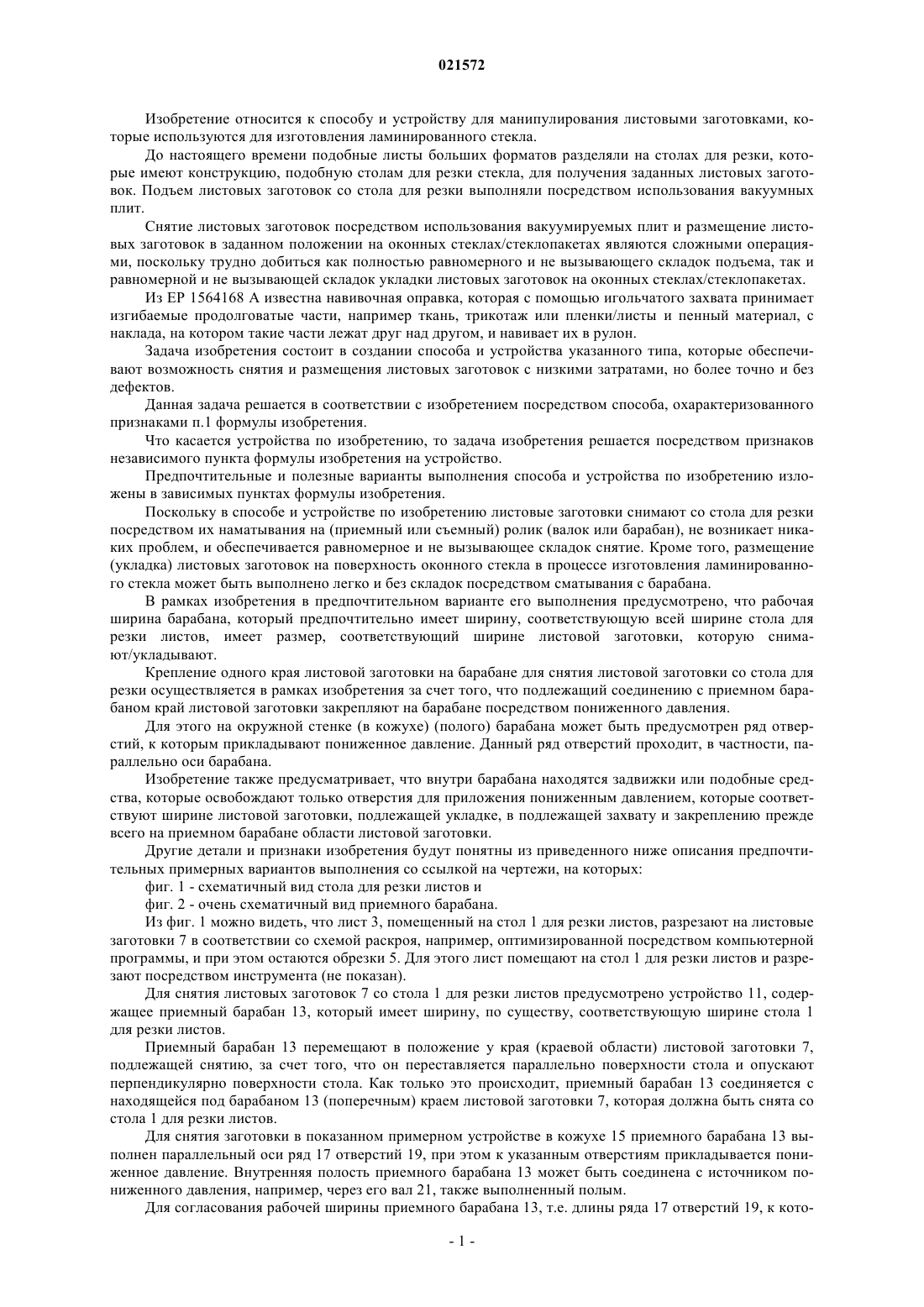

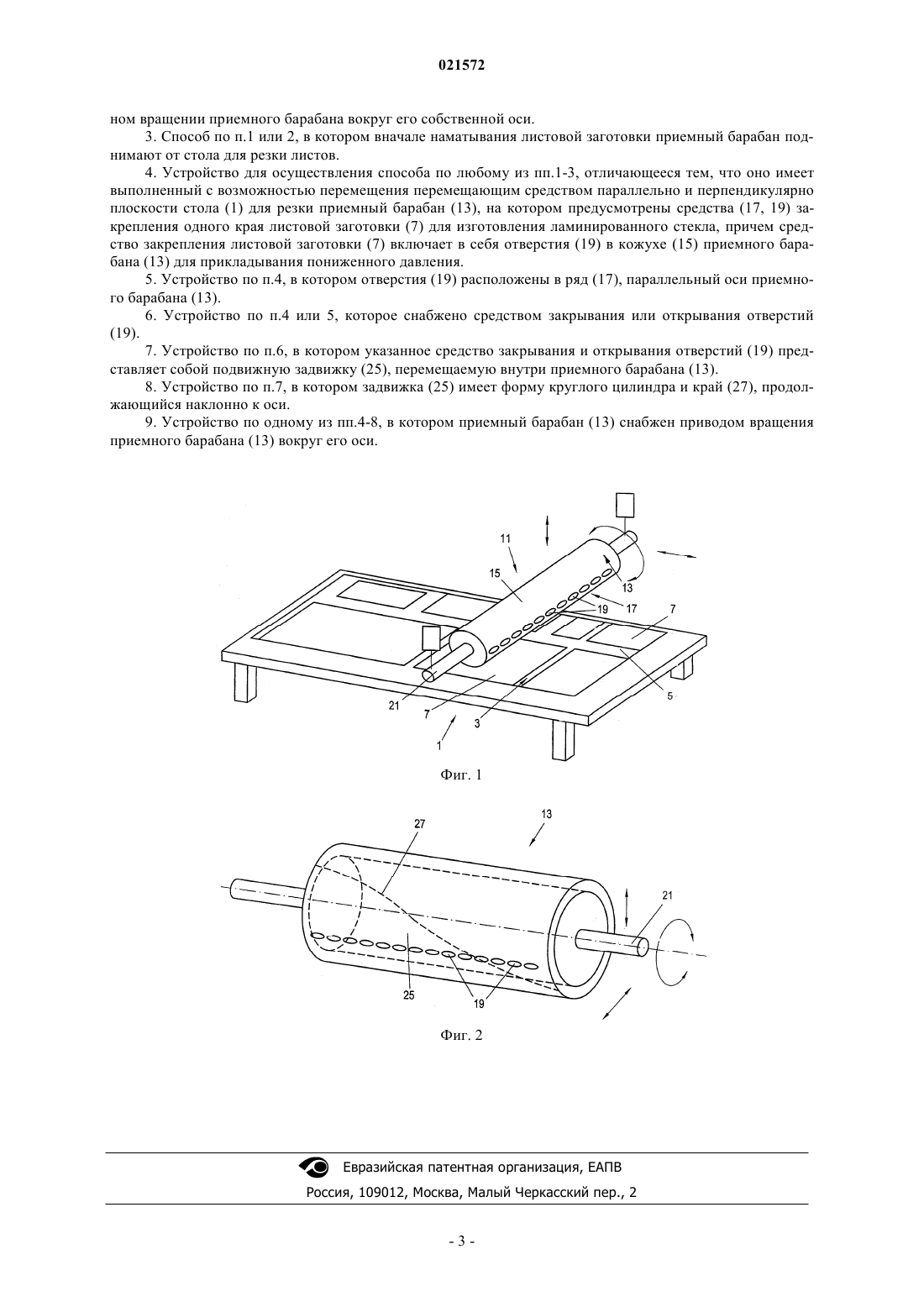

СПОСОБ И УСТРОЙСТВО ДЛЯ СНЯТИЯ ЛИСТОВЫХ ЗАГОТОВОК Для снятия листовых заготовок (7), используемых для изготовления ламинированного стекла,со стола (1) для резки используют приемный барабан (13), который расположен над столом (1) для резки и на который наматываются листовые заготовки (7). Для закрепления начала листовой заготовки (7), подлежащей снятию, на приемном барабане (13), на боковой поверхности (15) приемного барабана (13) обеспечены отверстия (19), к которым прикладывается пониженное давление. При снятии листовой заготовки (7) со стола (1) для резки приемный барабан (13) приводят в положение у начала листовой заготовки (7), подлежащей снятию, заготовку (7) закрепляют на приемном барабане (13), а затем приемный барабан (13) перемещают вдоль стола (1) для резки при одновременном вращении его вокруг его собственной оси, таким образом листовая заготовка (7) наматывается вокруг боковой поверхности (15) приемного барабана (13). Для укладки листовой заготовки (7) на оконное стекло во время изготовления ламинированного стекла может использоваться соответственно обратный порядок действий.(71)(73) Заявитель и патентовладелец: ЛИСЕЦ АУСТРИА ГМБХ (AT) Изобретение относится к способу и устройству для манипулирования листовыми заготовками, которые используются для изготовления ламинированного стекла. До настоящего времени подобные листы больших форматов разделяли на столах для резки, которые имеют конструкцию, подобную столам для резки стекла, для получения заданных листовых заготовок. Подъем листовых заготовок со стола для резки выполняли посредством использования вакуумных плит. Снятие листовых заготовок посредством использования вакуумируемых плит и размещение листовых заготовок в заданном положении на оконных стеклах/стеклопакетах являются сложными операциями, поскольку трудно добиться как полностью равномерного и не вызывающего складок подъема, так и равномерной и не вызывающей складок укладки листовых заготовок на оконных стеклах/стеклопакетах. Из ЕР 1564168 А известна навивочная оправка, которая с помощью игольчатого захвата принимает изгибаемые продолговатые части, например ткань, трикотаж или пленки/листы и пенный материал, с наклада, на котором такие части лежат друг над другом, и навивает их в рулон. Задача изобретения состоит в создании способа и устройства указанного типа, которые обеспечивают возможность снятия и размещения листовых заготовок с низкими затратами, но более точно и без дефектов. Данная задача решается в соответствии с изобретением посредством способа, охарактеризованного признаками п.1 формулы изобретения. Что касается устройства по изобретению, то задача изобретения решается посредством признаков независимого пункта формулы изобретения на устройство. Предпочтительные и полезные варианты выполнения способа и устройства по изобретению изложены в зависимых пунктах формулы изобретения. Поскольку в способе и устройстве по изобретению листовые заготовки снимают со стола для резки посредством их наматывания на (приемный или съемный) ролик (валок или барабан), не возникает никаких проблем, и обеспечивается равномерное и не вызывающее складок снятие. Кроме того, размещение(укладка) листовых заготовок на поверхность оконного стекла в процессе изготовления ламинированного стекла может быть выполнено легко и без складок посредством сматывания с барабана. В рамках изобретения в предпочтительном варианте его выполнения предусмотрено, что рабочая ширина барабана, который предпочтительно имеет ширину, соответствующую всей ширине стола для резки листов, имеет размер, соответствующий ширине листовой заготовки, которую снимают/укладывают. Крепление одного края листовой заготовки на барабане для снятия листовой заготовки со стола для резки осуществляется в рамках изобретения за счет того, что подлежащий соединению с приемном барабаном край листовой заготовки закрепляют на барабане посредством пониженного давления. Для этого на окружной стенке (в кожухе) (полого) барабана может быть предусмотрен ряд отверстий, к которым прикладывают пониженное давление. Данный ряд отверстий проходит, в частности, параллельно оси барабана. Изобретение также предусматривает, что внутри барабана находятся задвижки или подобные средства, которые освобождают только отверстия для приложения пониженным давлением, которые соответствуют ширине листовой заготовки, подлежащей укладке, в подлежащей захвату и закреплению прежде всего на приемном барабане области листовой заготовки. Другие детали и признаки изобретения будут понятны из приведенного ниже описания предпочтительных примерных вариантов выполнения со ссылкой на чертежи, на которых: фиг. 1 - схематичный вид стола для резки листов и фиг. 2 - очень схематичный вид приемного барабана. Из фиг. 1 можно видеть, что лист 3, помещенный на стол 1 для резки листов, разрезают на листовые заготовки 7 в соответствии со схемой раскроя, например, оптимизированной посредством компьютерной программы, и при этом остаются обрезки 5. Для этого лист помещают на стол 1 для резки листов и разрезают посредством инструмента (не показан). Для снятия листовых заготовок 7 со стола 1 для резки листов предусмотрено устройство 11, содержащее приемный барабан 13, который имеет ширину, по существу, соответствующую ширине стола 1 для резки листов. Приемный барабан 13 перемещают в положение у края (краевой области) листовой заготовки 7,подлежащей снятию, за счет того, что он переставляется параллельно поверхности стола и опускают перпендикулярно поверхности стола. Как только это происходит, приемный барабан 13 соединяется с находящейся под барабаном 13 (поперечным) краем листовой заготовки 7, которая должна быть снята со стола 1 для резки листов. Для снятия заготовки в показанном примерном устройстве в кожухе 15 приемного барабана 13 выполнен параллельный оси ряд 17 отверстий 19, при этом к указанным отверстиям прикладывается пониженное давление. Внутренняя полость приемного барабана 13 может быть соединена с источником пониженного давления, например, через его вал 21, также выполненный полым. Для согласования рабочей ширины приемного барабана 13, т.е. длины ряда 17 отверстий 19, к кото-1 021572 рой прикладывается пониженное давление, с шириной листовых заготовок 7, подлежащих снятию, устройство, показанное на фиг. 2, снабжено задвижкой 25, которая скользящим образом контактирует с внутренней поверхностью кожуха 15 приемного барабана 13, так что она может быть перемещена относительно кожуха 15 (с помощью не показанного привода) посредством поворота внутри приемного барабана 13. Таким образом, может быть ограничено количество отверстий 19, к которым прикладывается пониженное давление, а к остальным отверстиям 19 пониженное давление не подается. Это позволяет согласовать рабочую ширину приемного барабана 13 с шириной листовой заготовки 7. Задвижка 25 может представлять собой, например, трубчатый скользящий элемент, который имеет наклонный край 27, так что посредством поворота задвижки 25 относительно кожуха 15 приемного барабана 13 в каждом случае открывается только требуемое количество отверстий 19 указанного ряда 17, и к ним прикладывается пониженное давление. В способе по изобретению порядок действий, выполняемых для снятия листовых заготовок 7 со стола 1 для резки листов, предпочтительно таков, что приемный барабан 13 после прикрепления к нему края листовой заготовки 7, подлежащей снятию, например, посредством присасывания данного края,немного поднимают от стола 1 для резки листов таким образом, что листовая заготовка 7 наматывается с натяжением на приемный барабан 13 за счет вращения приемного барабана 13, при этом приемный барабан 13 перемещается снимаемой листовой заготовкой 7 параллельно поверхности стола 1 для резки листов. Альтернативно, также можно обеспечить ряд приемных барабанов 13 с разной шириной вместо приемного барабана 13 с регулируемой рабочей шириной, при этом каждый из указанных приемных барабанов 13 будет иметь ряд 17 отверстий 19, к которым может прикладываться пониженное давление,при этом пониженное давление может прикладываться ко всем отверстиям 19 на всей длине приемных барабанов 13. В случае, когда листы или листовые заготовки, которые являются липкими при температуре внутри помещения, должны быть подвергнуты обработке посредством способа по изобретению или устройства по изобретению, может быть предусмотрено то, что стол 1 для резки листов будет размещен в климатической камере или будет просто предусмотрен с охлаждением его опорной поверхности (рабочей поверхности стола) для поддержания листа 3 при температуре, при которой он больше не будет липким,например, для его охлаждения. В другом варианте выполнения для регулирования рабочей ширины приемного барабана 13, который имеет параллельный оси ряд 17 отверстий 19, к которым может прикладываться пониженное давление, труба установлена с возможностью вращения внутри приемного барабана 13, и указанная труба имеет параллельные оси ряды перфораций или прорези разной длины. При вращении внутренней трубы в каждом случае ряд перфораций или прорези внутренней трубы могут быть ориентированы так, что они будут выровнены относительно отверстий 19 в кожухе 15 приемного барабана 13, при этом длина указанного ряда или указанной прорези будет соответствовать ширине листовой заготовки, подлежащей снятию, так что в каждом случае пониженное давление будет подаваться к требуемому количеству отверстий 19 в кожухе 15 приемного барабана 13 с заданной шириной, т.е. обеспечивается регулирование рабочей ширины приемного барабана 13. Кроме того, может быть обеспечен регулировочный привод для перемещения приемного барабана 13 в направлении его оси, т.е. поперечно столу 1 для резки листов, для ориентирования барабана против листовых заготовок 7, подлежащих снятию. Суммируя вышеизложенное, выполнение изобретения может быть описано следующим образом. Для снятия листовых заготовок 7, используемых для изготовления ламинированного стекла, со стола 1 для резки используют приемный барабан 13, расположенный над столом 1 для резки и на который наматываются листовые заготовки 7. Для закрепления начала листовой заготовки 7, подлежащей снятию,на приемном барабане 13, в кожухе 15 приемного барабана 13 выполнены отверстия 19, к которым прикладывается пониженное давление. При снятии листовой заготовки 7 со стола 1 для резки приемный барабан 13 приводят в положение у начала листовой заготовки 7, подлежащей снятию, заготовку 7 закрепляют на приемном барабане 13, а затем приемный барабан 13 перемещают вдоль стола 1 для резки при одновременном вращении вокруг его собственной оси, так что листовая заготовка 7 наматывается вокруг кожуха 15 приемного барабана 13. Для укладки листовой заготовки 7 на оконное стекло во время изготовления ламинированного стекла может использоваться соответственно обратный порядок действий. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ снятия листовых заготовок, используемых для изготовления ламинированного стекла, со стола для резки, отличающийся тем, что по меньшей мере одну листовую заготовку снимают с поверхности стола для резки посредством наматывания на приемный барабан, причем один край листовой заготовки закрепляют на приемном барабане посредством пониженного давления. 2. Способ по п.1, в котором для снятия листовой заготовки приемный барабан перемещают перпендикулярно плоскости стола для резки, а затем параллельно плоскости стола для резки при одновремен-2 021572 ном вращении приемного барабана вокруг его собственной оси. 3. Способ по п.1 или 2, в котором вначале наматывания листовой заготовки приемный барабан поднимают от стола для резки листов. 4. Устройство для осуществления способа по любому из пп.1-3, отличающееся тем, что оно имеет выполненный с возможностью перемещения перемещающим средством параллельно и перпендикулярно плоскости стола (1) для резки приемный барабан (13), на котором предусмотрены средства (17, 19) закрепления одного края листовой заготовки (7) для изготовления ламинированного стекла, причем средство закрепления листовой заготовки (7) включает в себя отверстия (19) в кожухе (15) приемного барабана (13) для прикладывания пониженного давления. 5. Устройство по п.4, в котором отверстия (19) расположены в ряд (17), параллельный оси приемного барабана (13). 6. Устройство по п.4 или 5, которое снабжено средством закрывания или открывания отверстий(19). 7. Устройство по п.6, в котором указанное средство закрывания и открывания отверстий (19) представляет собой подвижную задвижку (25), перемещаемую внутри приемного барабана (13). 8. Устройство по п.7, в котором задвижка (25) имеет форму круглого цилиндра и край (27), продолжающийся наклонно к оси. 9. Устройство по одному из пп.4-8, в котором приемный барабан (13) снабжен приводом вращения приемного барабана (13) вокруг его оси.
