Соединительная колодка для платы управления стиральной машины

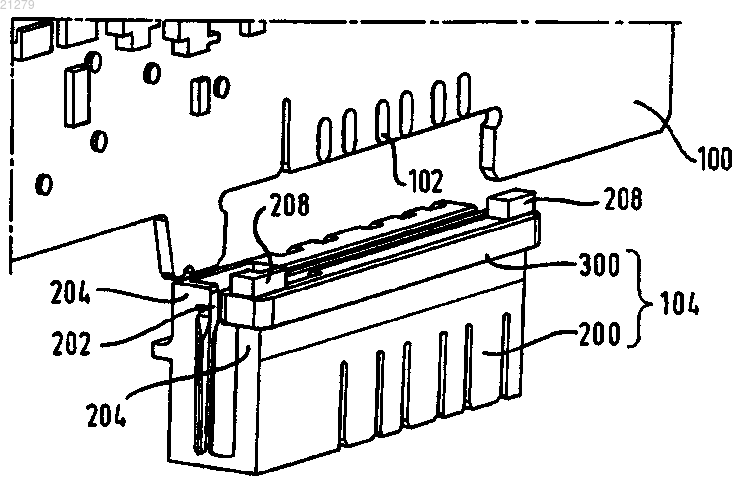

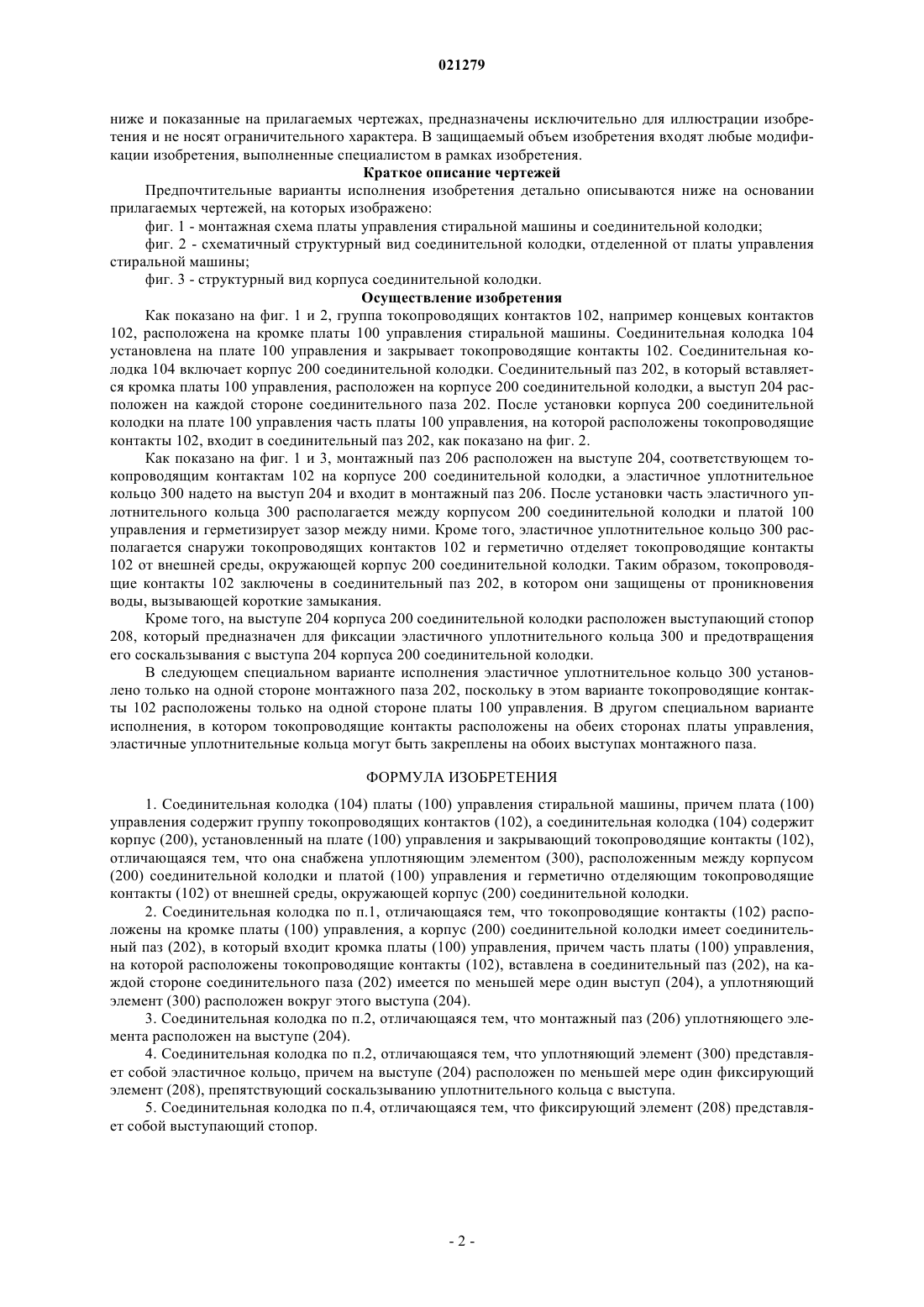

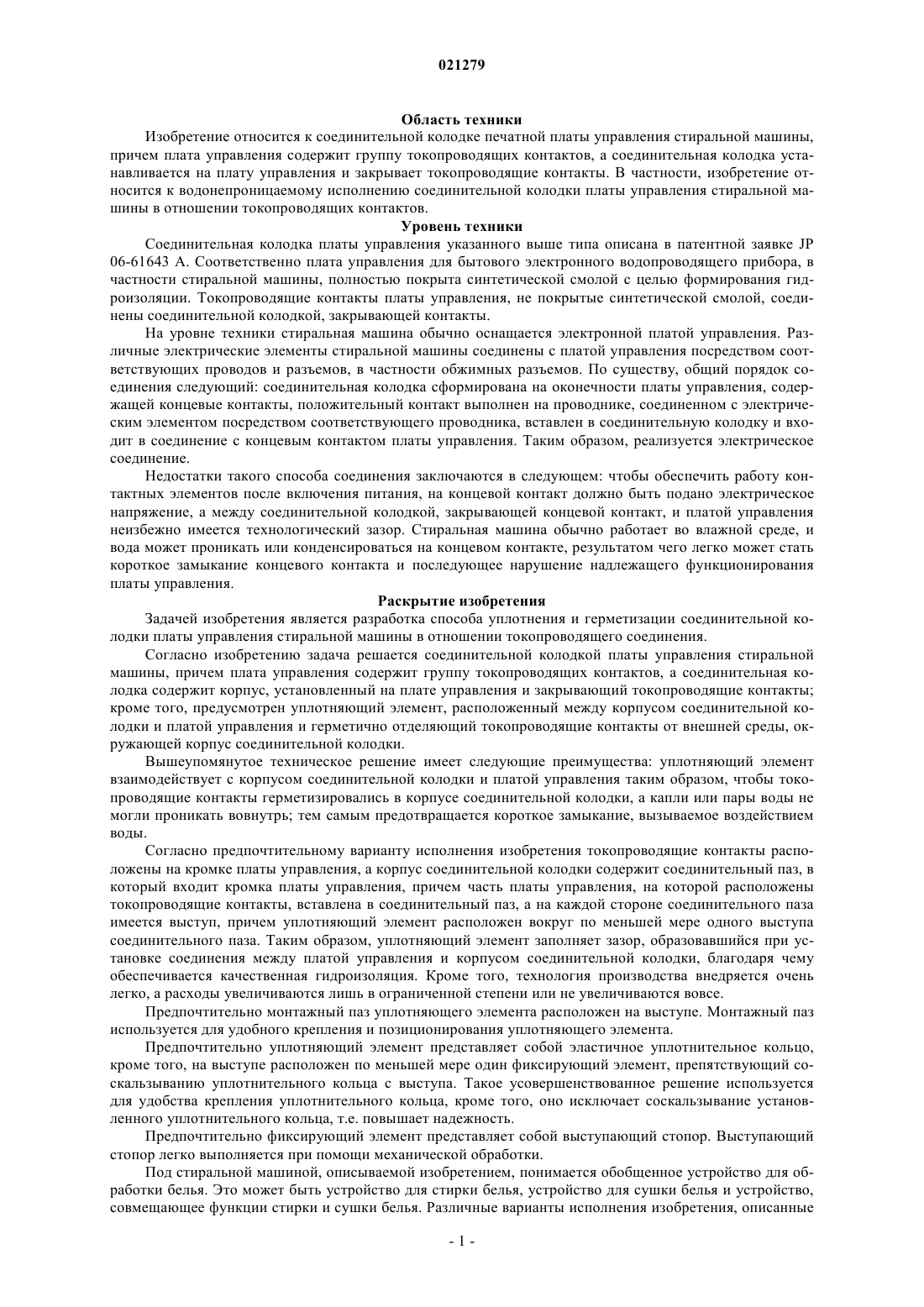

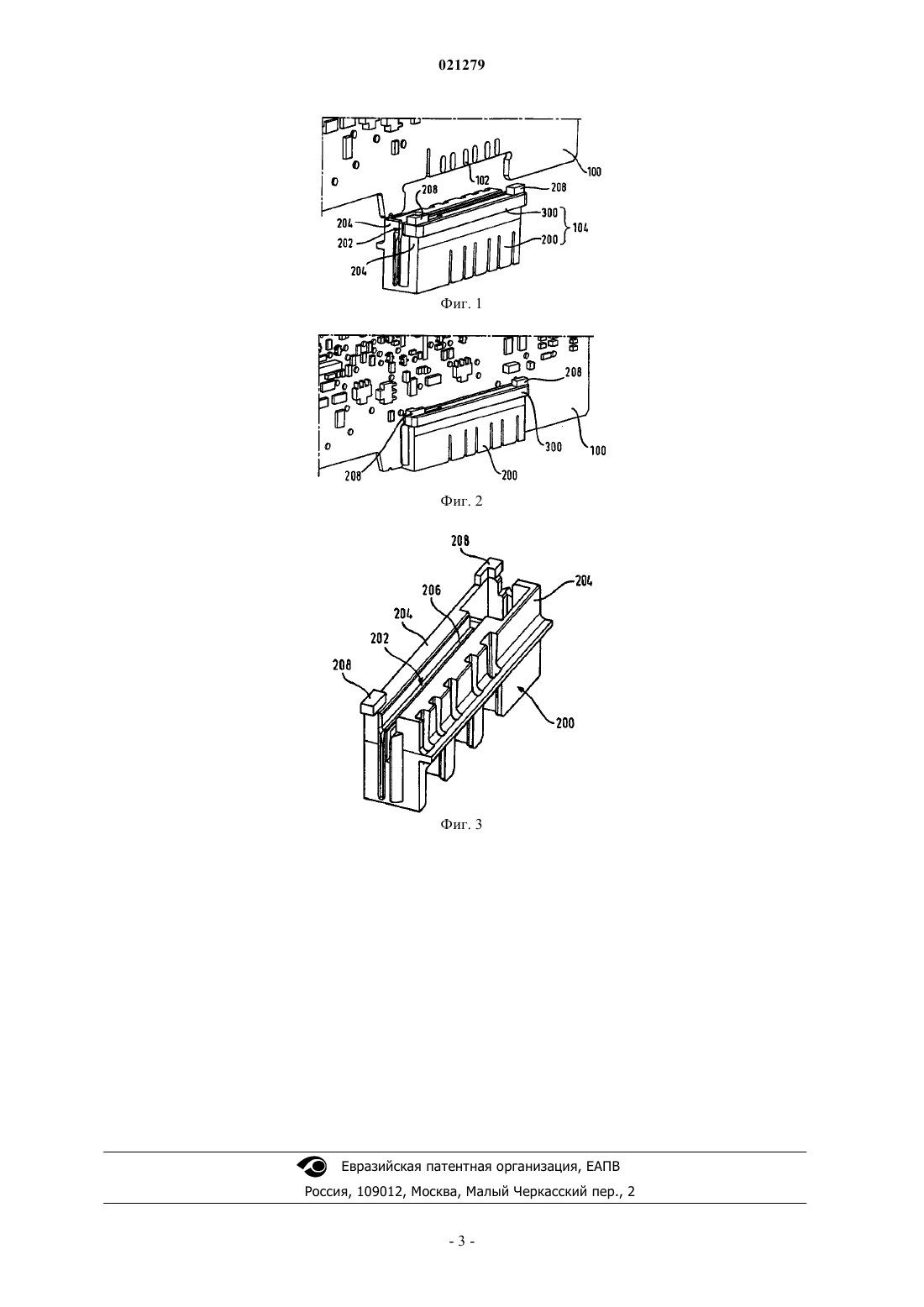

СОЕДИНИТЕЛЬНАЯ КОЛОДКА ДЛЯ ПЛАТЫ УПРАВЛЕНИЯ СТИРАЛЬНОЙ МАШИНЫ В изобретении предложена соединительная колодка (104) платы (100) управления стиральной машины, причем плата (100) управления содержит группу токопроводящих контактов (102), а соединительная колодка (104) содержит корпус (200), закрепленный на плате (100) управления и закрывающий токопроводящие контакты (102); причем предусмотрен уплотняющий элемент(300), расположенный между корпусом (200) соединительной колодки и платой (100) управления и герметично отделяющий токопроводящие контакты (102) от внешней среды, окружающей корпус(200) соединительной колодки. Таким образом, токопроводящие контакты (102) герметизируются в корпусе (200) соединительной колодки, а капли или пары воды не могут проникать вовнутрь; тем самым предотвращается короткое замыкание, вызываемое воздействием воды.(71)(73) Заявитель и патентовладелец: БСХ БОШ УНД СИМЕНС ХАУСГЕРЕТЕ ГМБХ (DE) Область техники Изобретение относится к соединительной колодке печатной платы управления стиральной машины,причем плата управления содержит группу токопроводящих контактов, а соединительная колодка устанавливается на плату управления и закрывает токопроводящие контакты. В частности, изобретение относится к водонепроницаемому исполнению соединительной колодки платы управления стиральной машины в отношении токопроводящих контактов. Уровень техники Соединительная колодка платы управления указанного выше типа описана в патентной заявке JP 06-61643 A. Соответственно плата управления для бытового электронного водопроводящего прибора, в частности стиральной машины, полностью покрыта синтетической смолой с целью формирования гидроизоляции. Токопроводящие контакты платы управления, не покрытые синтетической смолой, соединены соединительной колодкой, закрывающей контакты. На уровне техники стиральная машина обычно оснащается электронной платой управления. Различные электрические элементы стиральной машины соединены с платой управления посредством соответствующих проводов и разъемов, в частности обжимных разъемов. По существу, общий порядок соединения следующий: соединительная колодка сформирована на оконечности платы управления, содержащей концевые контакты, положительный контакт выполнен на проводнике, соединенном с электрическим элементом посредством соответствующего проводника, вставлен в соединительную колодку и входит в соединение с концевым контактом платы управления. Таким образом, реализуется электрическое соединение. Недостатки такого способа соединения заключаются в следующем: чтобы обеспечить работу контактных элементов после включения питания, на концевой контакт должно быть подано электрическое напряжение, а между соединительной колодкой, закрывающей концевой контакт, и платой управления неизбежно имеется технологический зазор. Стиральная машина обычно работает во влажной среде, и вода может проникать или конденсироваться на концевом контакте, результатом чего легко может стать короткое замыкание концевого контакта и последующее нарушение надлежащего функционирования платы управления. Раскрытие изобретения Задачей изобретения является разработка способа уплотнения и герметизации соединительной колодки платы управления стиральной машины в отношении токопроводящего соединения. Согласно изобретению задача решается соединительной колодкой платы управления стиральной машины, причем плата управления содержит группу токопроводящих контактов, а соединительная колодка содержит корпус, установленный на плате управления и закрывающий токопроводящие контакты; кроме того, предусмотрен уплотняющий элемент, расположенный между корпусом соединительной колодки и платой управления и герметично отделяющий токопроводящие контакты от внешней среды, окружающей корпус соединительной колодки. Вышеупомянутое техническое решение имеет следующие преимущества: уплотняющий элемент взаимодействует с корпусом соединительной колодки и платой управления таким образом, чтобы токопроводящие контакты герметизировались в корпусе соединительной колодки, а капли или пары воды не могли проникать вовнутрь; тем самым предотвращается короткое замыкание, вызываемое воздействием воды. Согласно предпочтительному варианту исполнения изобретения токопроводящие контакты расположены на кромке платы управления, а корпус соединительной колодки содержит соединительный паз, в который входит кромка платы управления, причем часть платы управления, на которой расположены токопроводящие контакты, вставлена в соединительный паз, а на каждой стороне соединительного паза имеется выступ, причем уплотняющий элемент расположен вокруг по меньшей мере одного выступа соединительного паза. Таким образом, уплотняющий элемент заполняет зазор, образовавшийся при установке соединения между платой управления и корпусом соединительной колодки, благодаря чему обеспечивается качественная гидроизоляция. Кроме того, технология производства внедряется очень легко, а расходы увеличиваются лишь в ограниченной степени или не увеличиваются вовсе. Предпочтительно монтажный паз уплотняющего элемента расположен на выступе. Монтажный паз используется для удобного крепления и позиционирования уплотняющего элемента. Предпочтительно уплотняющий элемент представляет собой эластичное уплотнительное кольцо,кроме того, на выступе расположен по меньшей мере один фиксирующий элемент, препятствующий соскальзыванию уплотнительного кольца с выступа. Такое усовершенствованное решение используется для удобства крепления уплотнительного кольца, кроме того, оно исключает соскальзывание установленного уплотнительного кольца, т.е. повышает надежность. Предпочтительно фиксирующий элемент представляет собой выступающий стопор. Выступающий стопор легко выполняется при помощи механической обработки. Под стиральной машиной, описываемой изобретением, понимается обобщенное устройство для обработки белья. Это может быть устройство для стирки белья, устройство для сушки белья и устройство,совмещающее функции стирки и сушки белья. Различные варианты исполнения изобретения, описанные ниже и показанные на прилагаемых чертежах, предназначены исключительно для иллюстрации изобретения и не носят ограничительного характера. В защищаемый объем изобретения входят любые модификации изобретения, выполненные специалистом в рамках изобретения. Краткое описание чертежей Предпочтительные варианты исполнения изобретения детально описываются ниже на основании прилагаемых чертежей, на которых изображено: фиг. 1 - монтажная схема платы управления стиральной машины и соединительной колодки; фиг. 2 - схематичный структурный вид соединительной колодки, отделенной от платы управления стиральной машины; фиг. 3 - структурный вид корпуса соединительной колодки. Осуществление изобретения Как показано на фиг. 1 и 2, группа токопроводящих контактов 102, например концевых контактов 102, расположена на кромке платы 100 управления стиральной машины. Соединительная колодка 104 установлена на плате 100 управления и закрывает токопроводящие контакты 102. Соединительная колодка 104 включает корпус 200 соединительной колодки. Соединительный паз 202, в который вставляется кромка платы 100 управления, расположен на корпусе 200 соединительной колодки, а выступ 204 расположен на каждой стороне соединительного паза 202. После установки корпуса 200 соединительной колодки на плате 100 управления часть платы 100 управления, на которой расположены токопроводящие контакты 102, входит в соединительный паз 202, как показано на фиг. 2. Как показано на фиг. 1 и 3, монтажный паз 206 расположен на выступе 204, соответствующем токопроводящим контактам 102 на корпусе 200 соединительной колодки, а эластичное уплотнительное кольцо 300 надето на выступ 204 и входит в монтажный паз 206. После установки часть эластичного уплотнительного кольца 300 располагается между корпусом 200 соединительной колодки и платой 100 управления и герметизирует зазор между ними. Кроме того, эластичное уплотнительное кольцо 300 располагается снаружи токопроводящих контактов 102 и герметично отделяет токопроводящие контакты 102 от внешней среды, окружающей корпус 200 соединительной колодки. Таким образом, токопроводящие контакты 102 заключены в соединительный паз 202, в котором они защищены от проникновения воды, вызывающей короткие замыкания. Кроме того, на выступе 204 корпуса 200 соединительной колодки расположен выступающий стопор 208, который предназначен для фиксации эластичного уплотнительного кольца 300 и предотвращения его соскальзывания с выступа 204 корпуса 200 соединительной колодки. В следующем специальном варианте исполнения эластичное уплотнительное кольцо 300 установлено только на одной стороне монтажного паза 202, поскольку в этом варианте токопроводящие контакты 102 расположены только на одной стороне платы 100 управления. В другом специальном варианте исполнения, в котором токопроводящие контакты расположены на обеих сторонах платы управления,эластичные уплотнительные кольца могут быть закреплены на обоих выступах монтажного паза. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Соединительная колодка (104) платы (100) управления стиральной машины, причем плата (100) управления содержит группу токопроводящих контактов (102), а соединительная колодка (104) содержит корпус (200), установленный на плате (100) управления и закрывающий токопроводящие контакты (102),отличающаяся тем, что она снабжена уплотняющим элементом (300), расположенным между корпусом(200) соединительной колодки и платой (100) управления и герметично отделяющим токопроводящие контакты (102) от внешней среды, окружающей корпус (200) соединительной колодки. 2. Соединительная колодка по п.1, отличающаяся тем, что токопроводящие контакты (102) расположены на кромке платы (100) управления, а корпус (200) соединительной колодки имеет соединительный паз (202), в который входит кромка платы (100) управления, причем часть платы (100) управления,на которой расположены токопроводящие контакты (102), вставлена в соединительный паз (202), на каждой стороне соединительного паза (202) имеется по меньшей мере один выступ (204), а уплотняющий элемент (300) расположен вокруг этого выступа (204). 3. Соединительная колодка по п.2, отличающаяся тем, что монтажный паз (206) уплотняющего элемента расположен на выступе (204). 4. Соединительная колодка по п.2, отличающаяся тем, что уплотняющий элемент (300) представляет собой эластичное кольцо, причем на выступе (204) расположен по меньшей мере один фиксирующий элемент (208), препятствующий соскальзыванию уплотнительного кольца с выступа. 5. Соединительная колодка по п.4, отличающаяся тем, что фиксирующий элемент (208) представляет собой выступающий стопор.
