Установка для купания

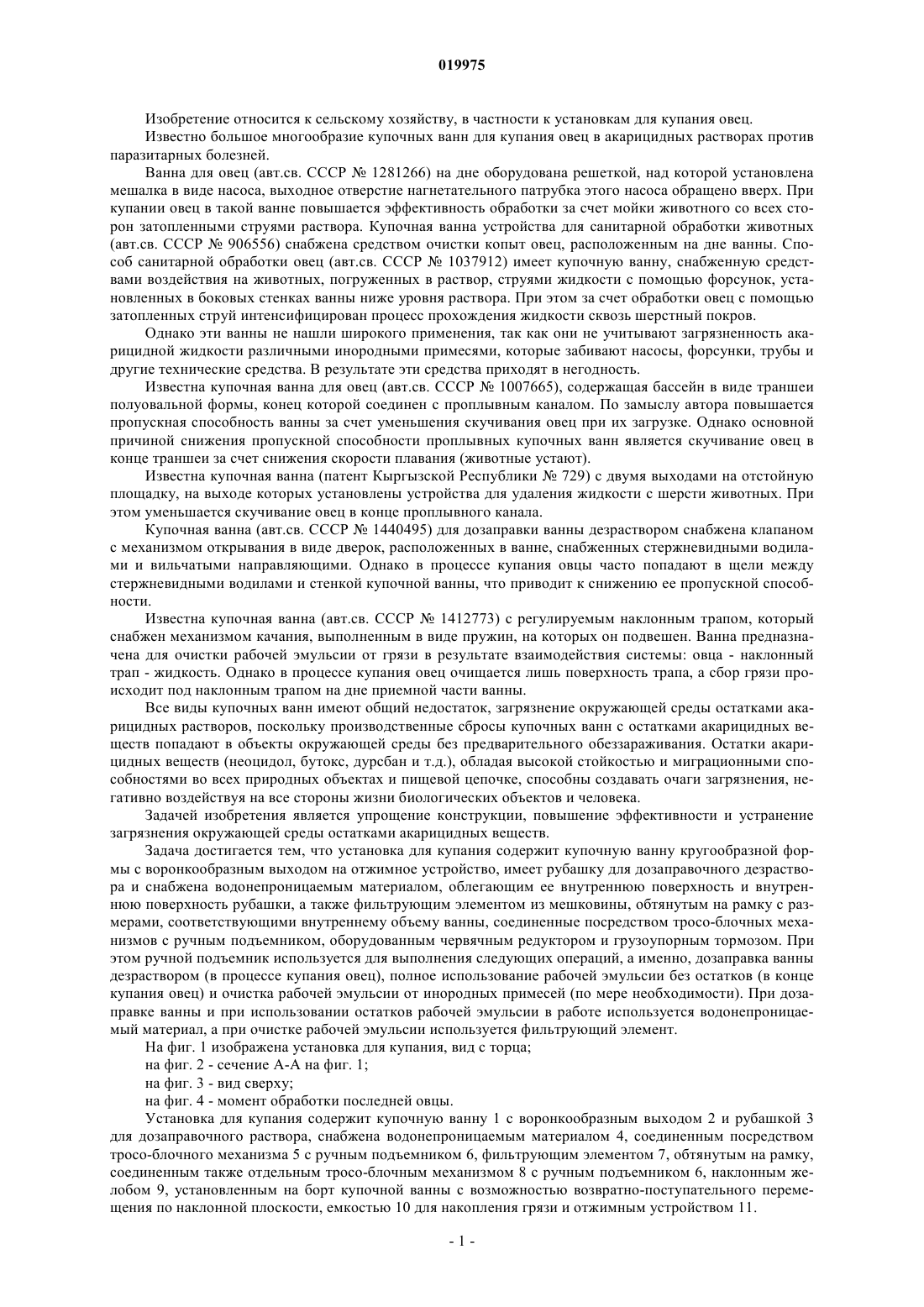

Изобретение относится к сельскому хозяйству, в частности к установкам для купания овец. Задачей изобретения является упрощение конструкции, повышение эффективности обработки и устранение загрязнения окружающей среды остатками акарицидных веществ. Установка для купания содержит купочную ванну, которая имеет рубашку, снабжена водонепроницаемым материалом и фильтрующим элементом, позволяющим дозаправку дезраствором, очистку эмульсии от инородных примесей и полное использование жидкости без остатков. Установка для купания сохраняет стабильную концентрацию акарицидного вещества в рабочей эмульсии и очистку ее от инородных примесей в процессе купания овец и тем самым обеспечивает эффективность обработки животных против паразитарных болезней. Кроме этого предлагаемая установка устраняет загрязнения окружающей среды остатками акарицидов.US-A-5774909 ОСМОНОВ ЫСМАН ДЖУСУПБЕКОВИЧ; ТОКТОНАЛИЕВ БАКЫТ СООТБЕКОВИЧ (KG) Изобретение относится к сельскому хозяйству, в частности к установкам для купания овец. Известно большое многообразие купочных ванн для купания овец в акарицидных растворах против паразитарных болезней. Ванна для овец (авт.св. СССР 1281266) на дне оборудована решеткой, над которой установлена мешалка в виде насоса, выходное отверстие нагнетательного патрубка этого насоса обращено вверх. При купании овец в такой ванне повышается эффективность обработки за счет мойки животного со всех сторон затопленными струями раствора. Купочная ванна устройства для санитарной обработки животных(авт.св. СССР 906556) снабжена средством очистки копыт овец, расположенным на дне ванны. Способ санитарной обработки овец (авт.св. СССР 1037912) имеет купочную ванну, снабженную средствами воздействия на животных, погруженных в раствор, струями жидкости с помощью форсунок, установленных в боковых стенках ванны ниже уровня раствора. При этом за счет обработки овец с помощью затопленных струй интенсифицирован процесс прохождения жидкости сквозь шерстный покров. Однако эти ванны не нашли широкого применения, так как они не учитывают загрязненность акарицидной жидкости различными инородными примесями, которые забивают насосы, форсунки, трубы и другие технические средства. В результате эти средства приходят в негодность. Известна купочная ванна для овец (авт.св. СССР 1007665), содержащая бассейн в виде траншеи полуовальной формы, конец которой соединен с проплывным каналом. По замыслу автора повышается пропускная способность ванны за счет уменьшения скучивания овец при их загрузке. Однако основной причиной снижения пропускной способности проплывных купочных ванн является скучивание овец в конце траншеи за счет снижения скорости плавания (животные устают). Известна купочная ванна (патент Кыргызской Республики 729) с двумя выходами на отстойную площадку, на выходе которых установлены устройства для удаления жидкости с шерсти животных. При этом уменьшается скучивание овец в конце проплывного канала. Купочная ванна (авт.св. СССР 1440495) для дозаправки ванны дезраствором снабжена клапаном с механизмом открывания в виде дверок, расположенных в ванне, снабженных стержневидными водилами и вильчатыми направляющими. Однако в процессе купания овцы часто попадают в щели между стержневидными водилами и стенкой купочной ванны, что приводит к снижению ее пропускной способности. Известна купочная ванна (авт.св. СССР 1412773) с регулируемым наклонным трапом, который снабжен механизмом качания, выполненным в виде пружин, на которых он подвешен. Ванна предназначена для очистки рабочей эмульсии от грязи в результате взаимодействия системы: овца - наклонный трап - жидкость. Однако в процессе купания овец очищается лишь поверхность трапа, а сбор грязи происходит под наклонным трапом на дне приемной части ванны. Все виды купочных ванн имеют общий недостаток, загрязнение окружающей среды остатками акарицидных растворов, поскольку производственные сбросы купочных ванн с остатками акарицидных веществ попадают в объекты окружающей среды без предварительного обеззараживания. Остатки акарицидных веществ (неоцидол, бутокс, дурсбан и т.д.), обладая высокой стойкостью и миграционными способностями во всех природных объектах и пищевой цепочке, способны создавать очаги загрязнения, негативно воздействуя на все стороны жизни биологических объектов и человека. Задачей изобретения является упрощение конструкции, повышение эффективности и устранение загрязнения окружающей среды остатками акарицидных веществ. Задача достигается тем, что установка для купания содержит купочную ванну кругообразной формы с воронкообразным выходом на отжимное устройство, имеет рубашку для дозаправочного дезраствора и снабжена водонепроницаемым материалом, облегающим ее внутреннюю поверхность и внутреннюю поверхность рубашки, а также фильтрующим элементом из мешковины, обтянутым на рамку с размерами, соответствующими внутреннему объему ванны, соединенные посредством тросо-блочных механизмов с ручным подъемником, оборудованным червячным редуктором и грузоупорным тормозом. При этом ручной подъемник используется для выполнения следующих операций, а именно, дозаправка ванны дезраствором (в процессе купания овец), полное использование рабочей эмульсии без остатков (в конце купания овец) и очистка рабочей эмульсии от инородных примесей (по мере необходимости). При дозаправке ванны и при использовании остатков рабочей эмульсии в работе используется водонепроницаемый материал, а при очистке рабочей эмульсии используется фильтрующий элемент. На фиг. 1 изображена установка для купания, вид с торца; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - вид сверху; на фиг. 4 - момент обработки последней овцы. Установка для купания содержит купочную ванну 1 с воронкообразным выходом 2 и рубашкой 3 для дозаправочного раствора, снабжена водонепроницаемым материалом 4, соединенным посредством тросо-блочного механизма 5 с ручным подъемником 6, фильтрующим элементом 7, обтянутым на рамку,соединенным также отдельным тросо-блочным механизмом 8 с ручным подъемником 6, наклонным желобом 9, установленным на борт купочной ванны с возможностью возвратно-поступательного перемещения по наклонной плоскости, емкостью 10 для накопления грязи и отжимным устройством 11. Установка для купания работает следующим образом. Перед началом обработки овец купочная ванна 1 заполняется акарицидным раствором до установленного уровня, а рубашка 3 дозаправочным раствором. При этом водонепроницаемый материал 4 плотно прилегает к внутренней поверхности ванны и рубашки, а фильтрующий элемент 7 плотно прилегает к внутренней поверхности ванны. По мере уменьшения уровня жидкости в купочной ванне, что происходит в процессе купания овец, осуществляется дозаправка дезраствором с помощью тросо-блочного механизма 5 и ручного подъемника 6. При вращении барабана ручного подъемника закрепленная часть водонепроницаемого материала к тросу поднимается в вертикальном направлении и дозаправочный раствор из рубашки подается в ванну по всему борту без остановки процесса купания овец, обеспечивая равномерное смешивание жидкости по всему объему ванны. Очистка рабочей эмульсии от инородных примесей осуществляется по мере необходимости с помощью тросо-блочного механизма 8 и ручного подъемника 6. При этом накопленная грязь в объеме фильтрующего элемента вместе с рамкой поднимается в вертикальном направлении и после стекания из него излишка жидкости ложится на наклонный желоб 9 и при развязывании нижнего узла грязь поступает в емкость 10. Приводом для обоих тросо-блочных механизмов 5 и 8 служит ручной подъемник 6. Обработанные овцы, приплывая к воронкообразному выходу 2, поднимаясь по трапу, поступают к отжимному устройству 11. Жидкость с шерсти овцы стекает обратно в купочную ванну. Обработанные овцы выпускаются наружу. В конце купания овец, когда заканчивается расчетный объем дозаправочной жидкости, необходимый уровень жидкости для свободного плавания овец поддерживается тросо-блочным механизмом 5 и ручным подъемником 6. При этом происходит постепенное уменьшение объема жидкости, содержимой в водонепроницаемом материале до минимального объема для обработки одной (последней) овцы. Предварительно рамка с фильтрующим элементом 7 полностью вынимается из ванны. При использовании оставшейся массы жидкости обработанные овцы выпускаются наружу также через воронкообразный выход и отжимное устройство. Для этого водонепроницаемый материал возвращается в исходное положение под действием массы животных, при этом барабан ручного подъемника вращается в обратном направлении. При купании овец в такой установке соблюдается стабильная концентрация акарицидных веществ в рабочей эмульсии за счет непрерывной дозаправки дезраствором, что является основным фактором эффективности обработки. Эффективность обработки также повышается за счет очистки рабочей эмульсии от инородных частиц. Очистка способствует увеличению срока использования эмульсии. Предлагаемая установка для купания устраняет загрязнение окружающей среды, поскольку акарицидная жидкость используется без остатков. Конструкция установки достаточно проста, ее можно изготавливать передвижной для обслуживания нескольких фермерских и кооперативных хозяйств, поскольку овцепоголовье современных хозяйств аграрного сектора не превышает 10 тыс. овец. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Установка для купания, содержащая купочную ванну кругообразной формы с воронкообразным выходом и рубашкой для дозаправочного раствора и фильтрующий элемент, при этом она снабжена водонепроницаемым материалом, облегающим внутреннюю поверхность ванны и внутреннюю поверхность рубашки. 2. Установка для купания по п.1, отличающаяся тем, что фильтрующий элемент натянут на рамку.
