Усовершенствованный грохот

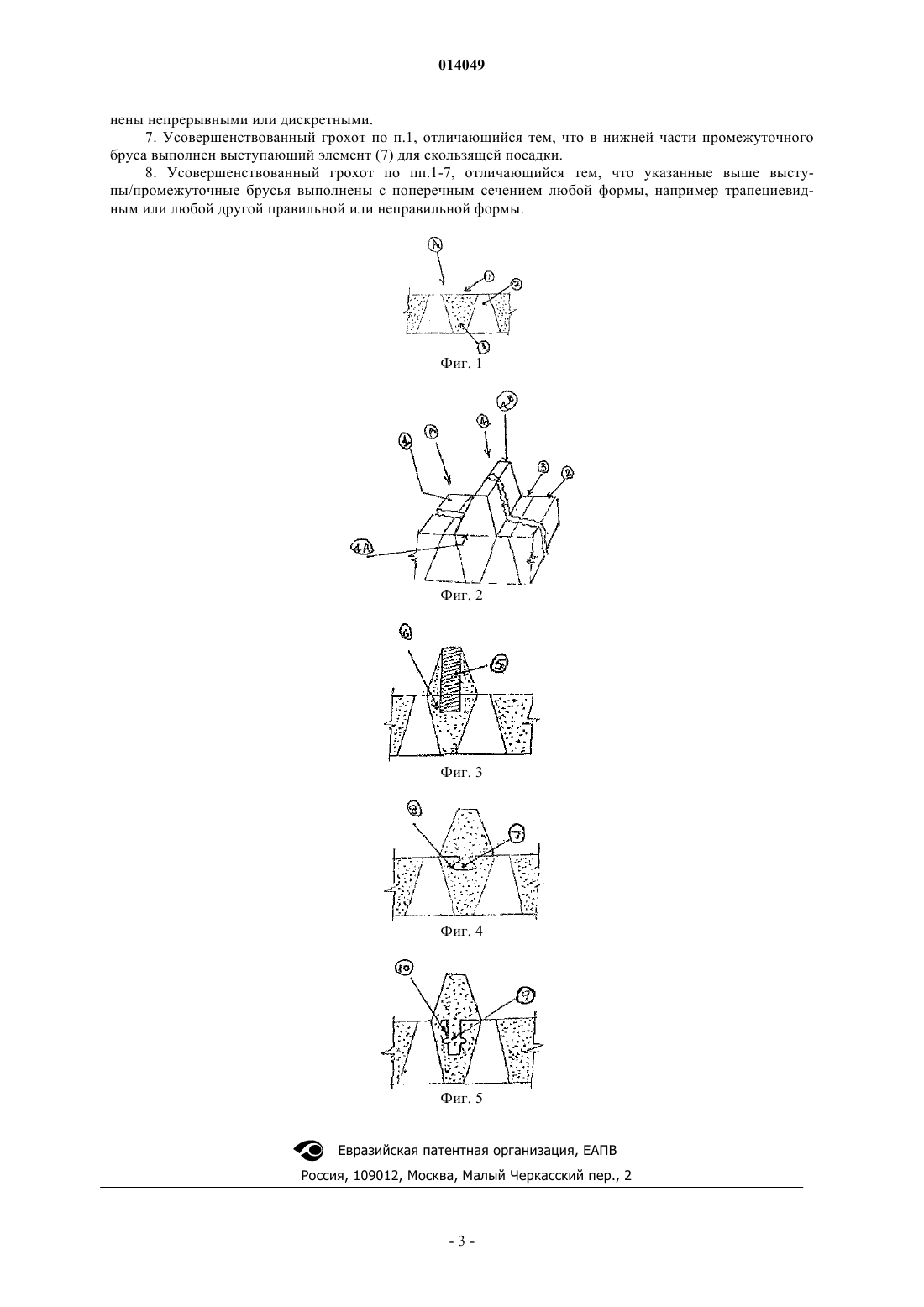

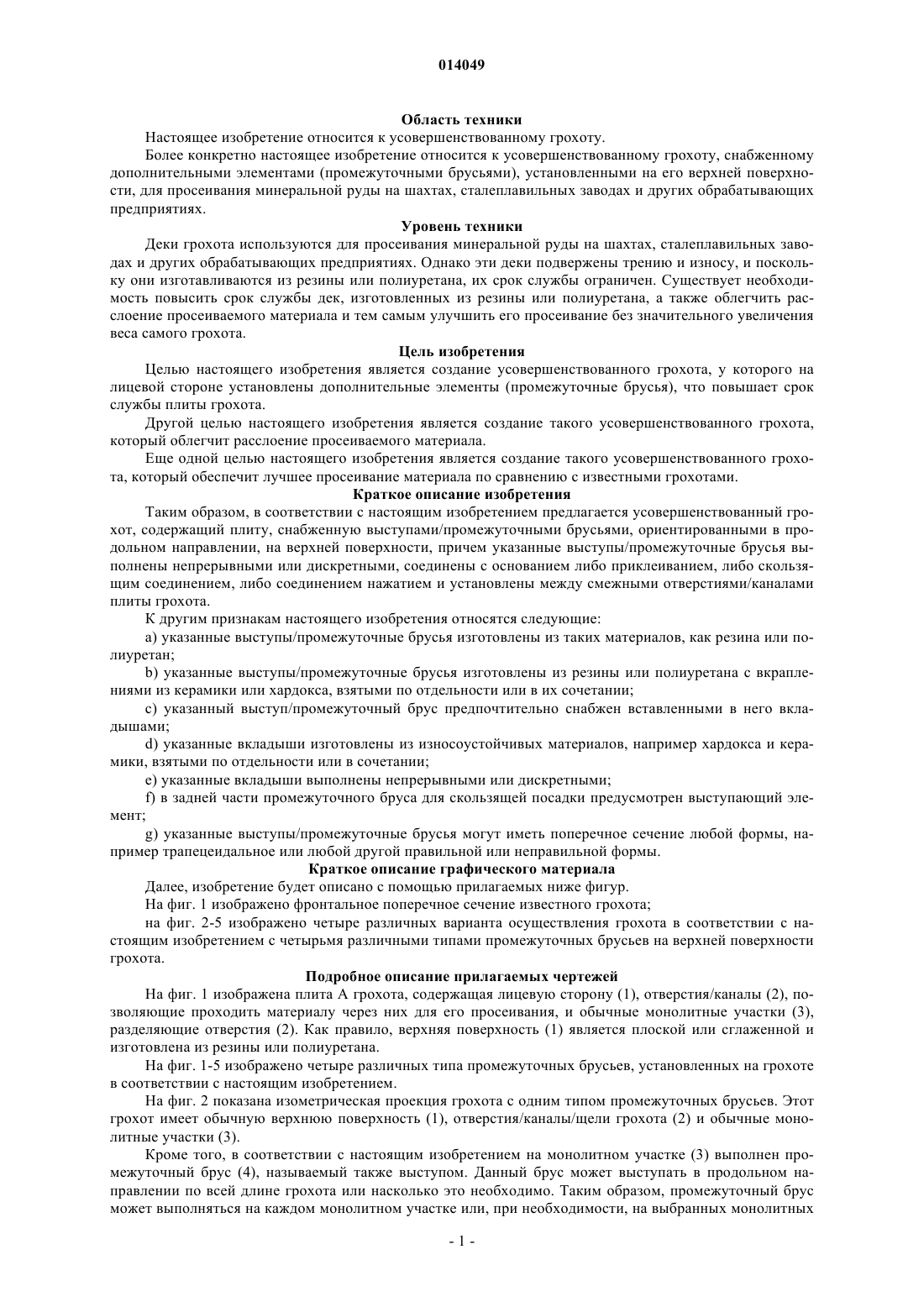

(71)(73) Заявитель и патентовладелец: ТЕГА ИНДАСТРИЗ ЛИМИТЕД (IN) Предложен усовершенствованный грохот (А), содержащий плиту с выступами/промежуточными брусьями (4), ориентированными в продольном направлении на верхней поверхности (4 В), причем указанные выступы/промежуточные брусья выполнены непрерывными или дискретными,соединены с основанием при помощи приклеивания, скользящего соединения или соединения нажатием и установлены между смежными отверстиями/каналами (2) грохота. 014049 Область техники Настоящее изобретение относится к усовершенствованному грохоту. Более конкретно настоящее изобретение относится к усовершенствованному грохоту, снабженному дополнительными элементами (промежуточными брусьями), установленными на его верхней поверхности, для просеивания минеральной руды на шахтах, сталеплавильных заводах и других обрабатывающих предприятиях. Уровень техники Деки грохота используются для просеивания минеральной руды на шахтах, сталеплавильных заводах и других обрабатывающих предприятиях. Однако эти деки подвержены трению и износу, и поскольку они изготавливаются из резины или полиуретана, их срок службы ограничен. Существует необходимость повысить срок службы дек, изготовленных из резины или полиуретана, а также облегчить расслоение просеиваемого материала и тем самым улучшить его просеивание без значительного увеличения веса самого грохота. Цель изобретения Целью настоящего изобретения является создание усовершенствованного грохота, у которого на лицевой стороне установлены дополнительные элементы (промежуточные брусья), что повышает срок службы плиты грохота. Другой целью настоящего изобретения является создание такого усовершенствованного грохота,который облегчит расслоение просеиваемого материала. Еще одной целью настоящего изобретения является создание такого усовершенствованного грохота, который обеспечит лучшее просеивание материала по сравнению с известными грохотами. Краткое описание изобретения Таким образом, в соответствии с настоящим изобретением предлагается усовершенствованный грохот, содержащий плиту, снабженную выступами/промежуточными брусьями, ориентированными в продольном направлении, на верхней поверхности, причем указанные выступы/промежуточные брусья выполнены непрерывными или дискретными, соединены с основанием либо приклеиванием, либо скользящим соединением, либо соединением нажатием и установлены между смежными отверстиями/каналами плиты грохота. К другим признакам настоящего изобретения относятся следующие:a) указанные выступы/промежуточные брусья изготовлены из таких материалов, как резина или полиуретан;b) указанные выступы/промежуточные брусья изготовлены из резины или полиуретана с вкраплениями из керамики или хардокса, взятыми по отдельности или в их сочетании;c) указанный выступ/промежуточный брус предпочтительно снабжен вставленными в него вкладышами;d) указанные вкладыши изготовлены из износоустойчивых материалов, например хардокса и керамики, взятыми по отдельности или в сочетании;e) указанные вкладыши выполнены непрерывными или дискретными;f) в задней части промежуточного бруса для скользящей посадки предусмотрен выступающий элемент;g) указанные выступы/промежуточные брусья могут иметь поперечное сечение любой формы, например трапецеидальное или любой другой правильной или неправильной формы. Краткое описание графического материала Далее, изобретение будет описано с помощью прилагаемых ниже фигур. На фиг. 1 изображено фронтальное поперечное сечение известного грохота; на фиг. 2-5 изображено четыре различных варианта осуществления грохота в соответствии с настоящим изобретением с четырьмя различными типами промежуточных брусьев на верхней поверхности грохота. Подробное описание прилагаемых чертежей На фиг. 1 изображена плита А грохота, содержащая лицевую сторону (1), отверстия/каналы (2), позволяющие проходить материалу через них для его просеивания, и обычные монолитные участки (3),разделяющие отверстия (2). Как правило, верхняя поверхность (1) является плоской или сглаженной и изготовлена из резины или полиуретана. На фиг. 1-5 изображено четыре различных типа промежуточных брусьев, установленных на грохоте в соответствии с настоящим изобретением. На фиг. 2 показана изометрическая проекция грохота с одним типом промежуточных брусьев. Этот грохот имеет обычную верхнюю поверхность (1), отверстия/каналы/щели грохота (2) и обычные монолитные участки (3). Кроме того, в соответствии с настоящим изобретением на монолитном участке (3) выполнен промежуточный брус (4), называемый также выступом. Данный брус может выступать в продольном направлении по всей длине грохота или насколько это необходимо. Таким образом, промежуточный брус может выполняться на каждом монолитном участке или, при необходимости, на выбранных монолитных-1 014049 участках. Для эффективной работы промежуточные брусья имеют более широкое основание (4 А) и равномерно суженную верхнюю поверхность (4 В) и предпочтительно выполнены с возможностью замены на монолитных участках (3) между отверстиями (2). Выступ (промежуточный брус) может иметь любую форму поперечного сечения (т.е. правильную или неправильную), а в предпочтительных вариантах осуществления промежуточный брус имеет трапециевидное поперечное сечение. На фиг. 3 показан еще один вариант осуществления настоящего изобретения, в котором на верхней поверхности промежуточного бруса предусмотрен вкладыш (5), проходящий в полость (6) монолитного участка (3) грохота. Вкладыш может быть непрерывным по всей длине промежуточного бруса или состоять из отдельных цилиндрических деталей, вмонтированных в промежуточный брус. Указанные выступы или промежуточные брусья могут быть жестко соединены с монолитной поверхностью грохота либо установлены с возможностью замены. На фиг. 4 показан выступающий элемент (7) типа ласточкина хвоста у нижней поверхности промежуточного бруса, входящий в соответствующую полость (8). На фиг. 5 показан еще один вариант осуществления настоящего изобретения, в котором у нижней поверхности промежуточного бруса предложен другой тип выступающего элемента (9), входящего в соответствующую полость (10). Выступающая деталь промежуточного бруса может быть изготовлена как одно целое с плитой грохота в процессе формовки, либо он может быть выполнен в виде отдельного блока, который можно заменять. Преимущество такого сменного блока заключается в том, что при повреждении выступающего промежуточного бруса не нужно заменять или ремонтировать всю плиту, что экономит средства и значительно повышает срок службы грохота. Таким образом, можно увеличить срок службы и производительность дек грохота, изготовленных из резины и полиуретана, без значительного увеличения веса элемента грохота путем добавления выступов определенной высоты (промежуточных брусьев) на верхней поверхности плиты между отверстиями. Указанные выступы могут быть изготовлены из того же материала, что и грохот, или из других материалов, которые содержатся в основном материале плиты. Эти выступы могут изготавливаться из резины,полиуретана или даже из более износоустойчивых материалов, например керамики и хардокса, для повышения срока службы того участка, который наиболее подвержен износу. Указанные выступы могут располагаться вдоль или поперек движения просеиваемого материала и иметь любую форму поперечного сечения, т.е. прямоугольную, полукруглую, трапециевидную, Sобразную, зигзагообразную и т.д. Могут применяться различные сочетания материалов, из которых изготовлены брусья и основания,например полиуретановые брусья над полиметановыми основаниями или резиновые брусья над резиновыми основаниями. В соответствии с одним из предпочтительных вариантов осуществления настоящего изобретения выступы/промежуточные брусья могут быть еще более усилены путем вставки в них вкладышей из износоустойчивых материалов, таких как хардокс, керамика. Предпочтительные комбинации материалов это либо хардокс, вкрапленный в полиуретановые или резиновые брусья, либо керамика, вкрапленная в полиуретановые или резиновые брусья, либо хардокс и керамика, вкрапленные вместе в промежуточный брус. Могут быть предложены и другие варианты осуществления настоящего изобретения, не выходящие за пределы его объема, определяемого прилагаемой формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Усовершенствованный грохот, содержащий плиту (А) грохота с выступами/промежуточными брусьями (4), ориентированными в продольном направлении на верхней поверхности (1), причем указанные выступы/промежуточные брусья выполнены непрерывными или дискретными, соединены с основанием при помощи приклеивания, скользящего соединения или соединения нажатием и установлены между смежными отверстиями/каналами (2) грохота. 2. Усовершенствованный грохот по п.1, отличающийся тем, что выступы/промежуточные брусья выполнены из материала, выбранного из резины и полиуретана. 3. Усовершенствованный грохот по п.1, отличающийся тем, что выступы/промежуточные брусья выполнены из резины, полиуретана с вкраплениями из керамики или хардокса либо керамики и хардокса. 4. Усовершенствованный грохот по п.1, отличающийся тем, что выступы/промежуточные брусья выполнены с вмонтированными в них вкладышами (5). 5. Усовершенствованный грохот по п.4, отличающийся тем, что вкладыши выполнены из износоустойчивого материала, например хардокса и керамики, взятыми по отдельности или в их сочетании. 6. Усовершенствованный грохот по п.4, отличающийся тем, что указанные выше вкладыши выпол-2 014049 нены непрерывными или дискретными. 7. Усовершенствованный грохот по п.1, отличающийся тем, что в нижней части промежуточного бруса выполнен выступающий элемент (7) для скользящей посадки. 8. Усовершенствованный грохот по пп.1-7, отличающийся тем, что указанные выше выступы/промежуточные брусья выполнены с поперечным сечением любой формы, например трапециевидным или любой другой правильной или неправильной формы.
