Держатель однодозовых пластмассовых бутылок, усовершенствованный для обеспечения достаточной жесткости

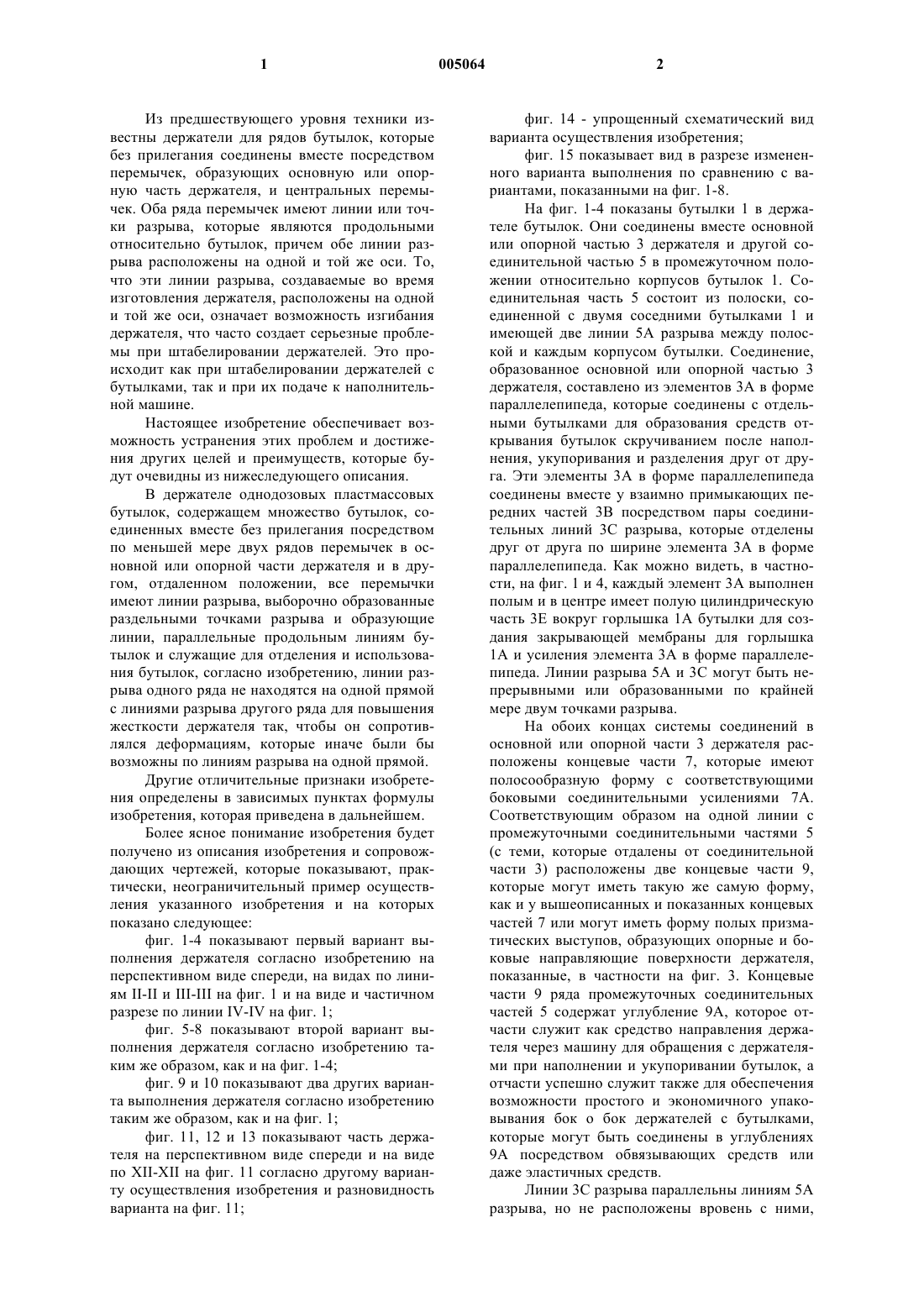

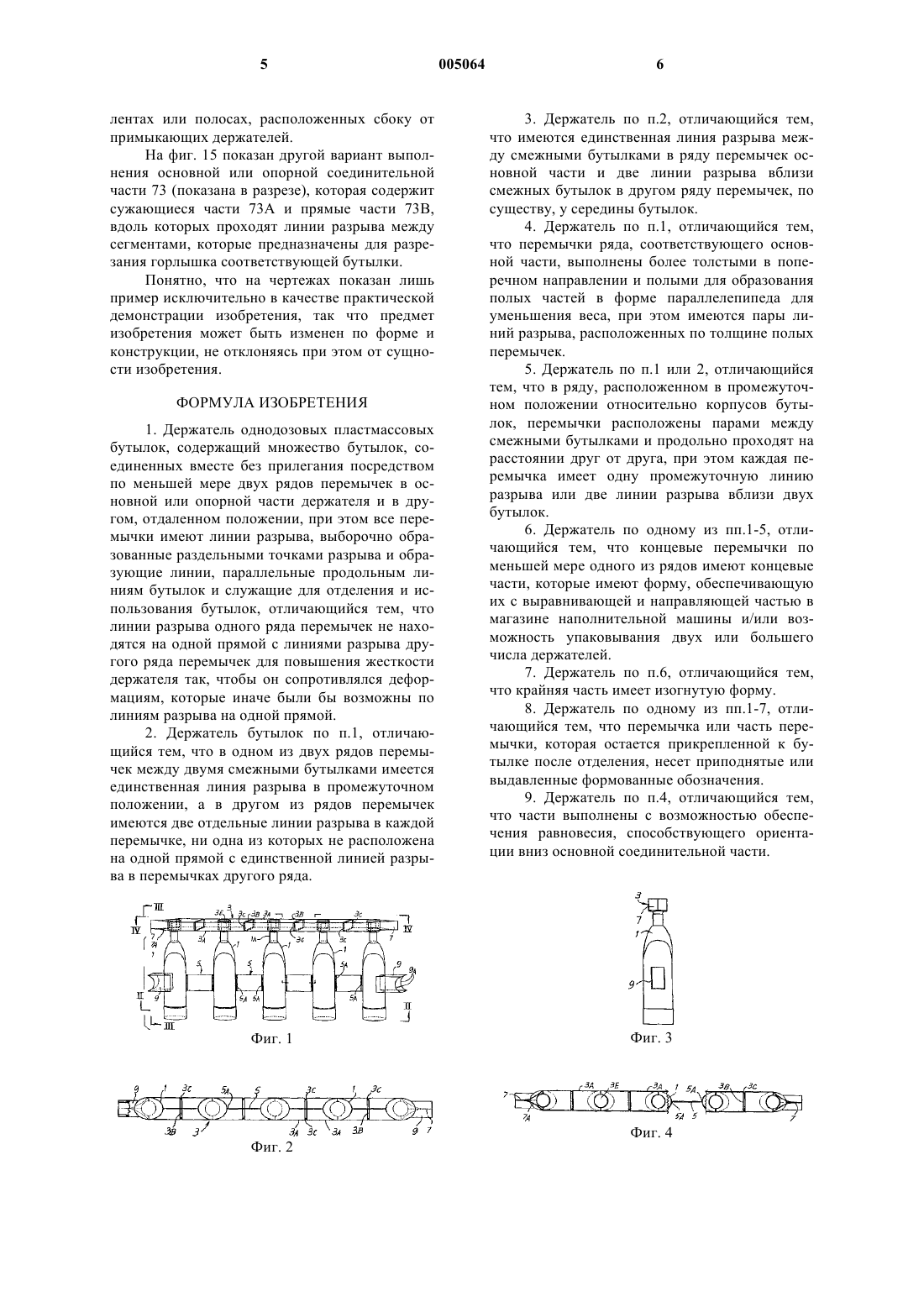

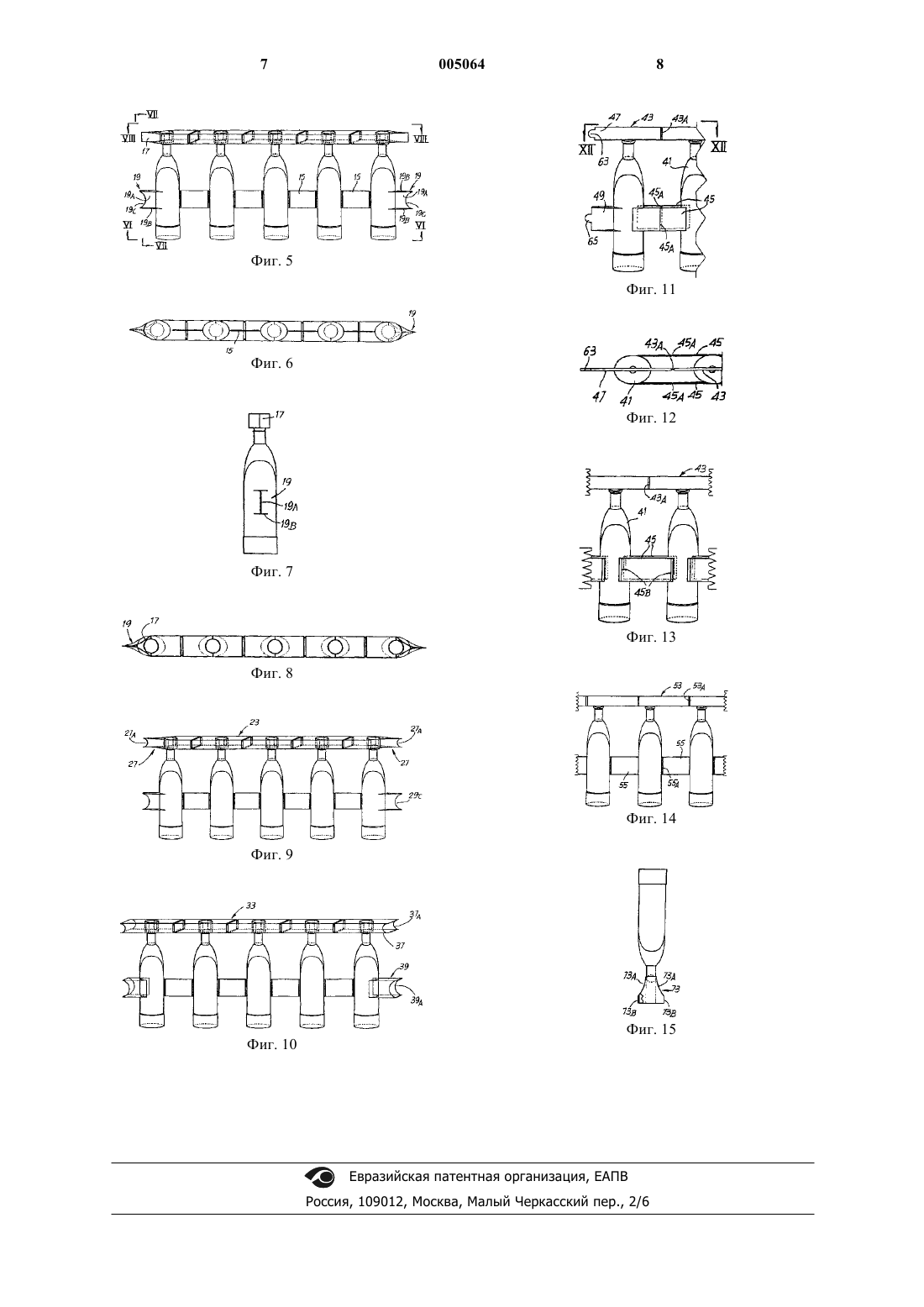

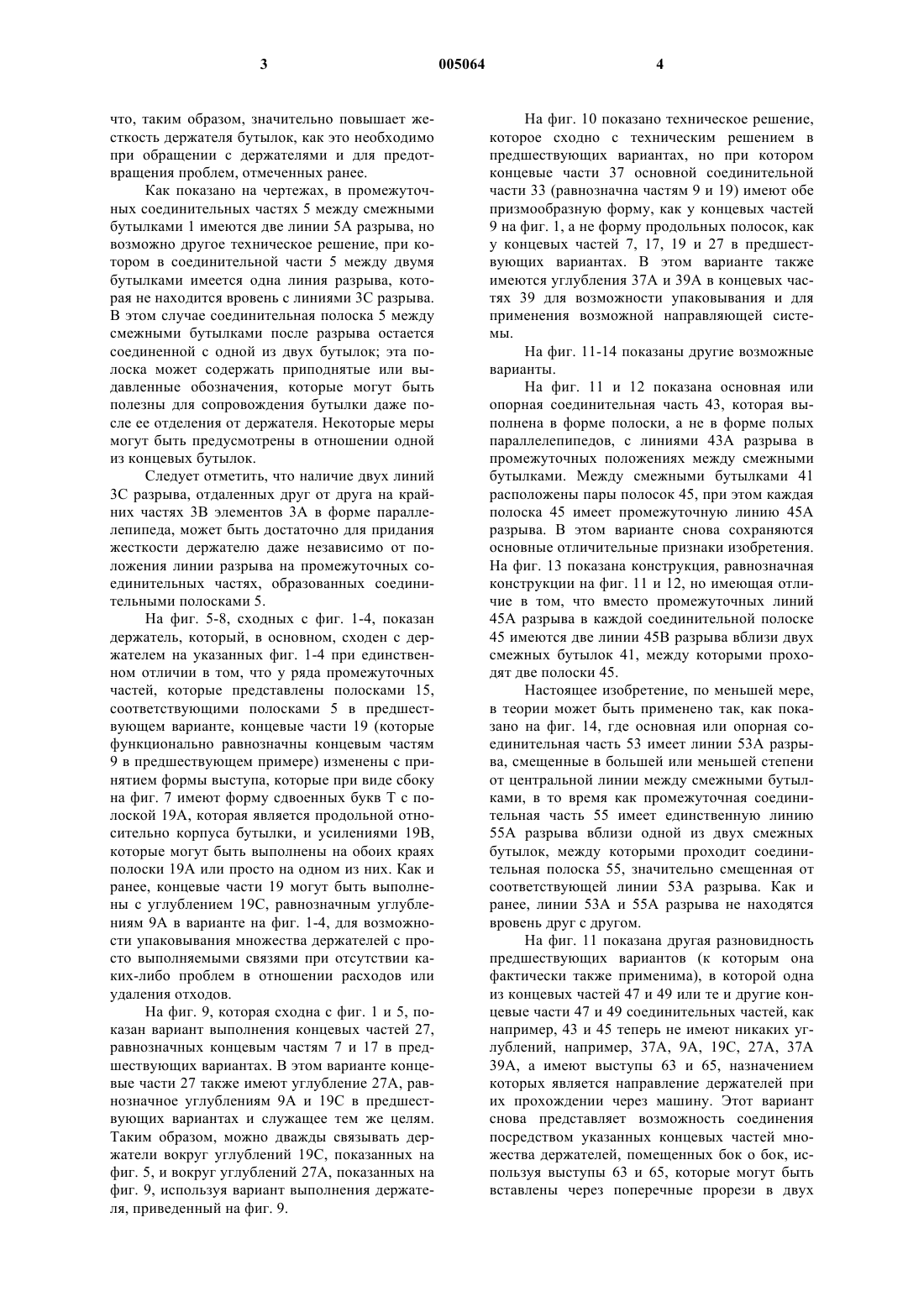

1 Из предшествующего уровня техники известны держатели для рядов бутылок, которые без прилегания соединены вместе посредством перемычек, образующих основную или опорную часть держателя, и центральных перемычек. Оба ряда перемычек имеют линии или точки разрыва, которые являются продольными относительно бутылок, причем обе линии разрыва расположены на одной и той же оси. То,что эти линии разрыва, создаваемые во время изготовления держателя, расположены на одной и той же оси, означает возможность изгибания держателя, что часто создает серьезные проблемы при штабелировании держателей. Это происходит как при штабелировании держателей с бутылками, так и при их подаче к наполнительной машине. Настоящее изобретение обеспечивает возможность устранения этих проблем и достижения других целей и преимуществ, которые будут очевидны из нижеследующего описания. В держателе однодозовых пластмассовых бутылок, содержащем множество бутылок, соединенных вместе без прилегания посредством по меньшей мере двух рядов перемычек в основной или опорной части держателя и в другом, отдаленном положении, все перемычки имеют линии разрыва, выборочно образованные раздельными точками разрыва и образующие линии, параллельные продольным линиям бутылок и служащие для отделения и использования бутылок, согласно изобретению, линии разрыва одного ряда не находятся на одной прямой с линиями разрыва другого ряда для повышения жесткости держателя так, чтобы он сопротивлялся деформациям, которые иначе были бы возможны по линиям разрыва на одной прямой. Другие отличительные признаки изобретения определены в зависимых пунктах формулы изобретения, которая приведена в дальнейшем. Более ясное понимание изобретения будет получено из описания изобретения и сопровождающих чертежей, которые показывают, практически, неограничительный пример осуществления указанного изобретения и на которых показано следующее: фиг. 1-4 показывают первый вариант выполнения держателя согласно изобретению на перспективном виде спереди, на видах по линиям II-II и III-III на фиг. 1 и на виде и частичном разрезе по линии IV-IV на фиг. 1; фиг. 5-8 показывают второй вариант выполнения держателя согласно изобретению таким же образом, как и на фиг. 1-4; фиг. 9 и 10 показывают два других варианта выполнения держателя согласно изобретению таким же образом, как и на фиг. 1; фиг. 11, 12 и 13 показывают часть держателя на перспективном виде спереди и на виде по XII-XII на фиг. 11 согласно другому варианту осуществления изобретения и разновидность варианта на фиг. 11; 2 фиг. 14 - упрощенный схематический вид варианта осуществления изобретения; фиг. 15 показывает вид в разрезе измененного варианта выполнения по сравнению с вариантами, показанными на фиг. 1-8. На фиг. 1-4 показаны бутылки 1 в держателе бутылок. Они соединены вместе основной или опорной частью 3 держателя и другой соединительной частью 5 в промежуточном положении относительно корпусов бутылок 1. Соединительная часть 5 состоит из полоски, соединенной с двумя соседними бутылками 1 и имеющей две линии 5 А разрыва между полоской и каждым корпусом бутылки. Соединение,образованное основной или опорной частью 3 держателя, составлено из элементов 3 А в форме параллелепипеда, которые соединены с отдельными бутылками для образования средств открывания бутылок скручиванием после наполнения, укупоривания и разделения друг от друга. Эти элементы 3 А в форме параллелепипеда соединены вместе у взаимно примыкающих передних частей 3 В посредством пары соединительных линий 3 С разрыва, которые отделены друг от друга по ширине элемента 3 А в форме параллелепипеда. Как можно видеть, в частности, на фиг. 1 и 4, каждый элемент 3 А выполнен полым и в центре имеет полую цилиндрическую часть 3 Е вокруг горлышка 1 А бутылки для создания закрывающей мембраны для горлышка 1 А и усиления элемента 3 А в форме параллелепипеда. Линии разрыва 5 А и 3 С могут быть непрерывными или образованными по крайней мере двум точками разрыва. На обоих концах системы соединений в основной или опорной части 3 держателя расположены концевые части 7, которые имеют полосообразную форму с соответствующими боковыми соединительными усилениями 7 А. Соответствующим образом на одной линии с промежуточными соединительными частями 5(с теми, которые отдалены от соединительной части 3) расположены две концевые части 9,которые могут иметь такую же самую форму,как и у вышеописанных и показанных концевых частей 7 или могут иметь форму полых призматических выступов, образующих опорные и боковые направляющие поверхности держателя,показанные, в частности на фиг. 3. Концевые части 9 ряда промежуточных соединительных частей 5 содержат углубление 9 А, которое отчасти служит как средство направления держателя через машину для обращения с держателями при наполнении и укупоривании бутылок, а отчасти успешно служит также для обеспечения возможности простого и экономичного упаковывания бок о бок держателей с бутылками,которые могут быть соединены в углублениях 9 А посредством обвязывающих средств или даже эластичных средств. Линии 3 С разрыва параллельны линиям 5 А разрыва, но не расположены вровень с ними, 3 что, таким образом, значительно повышает жесткость держателя бутылок, как это необходимо при обращении с держателями и для предотвращения проблем, отмеченных ранее. Как показано на чертежах, в промежуточных соединительных частях 5 между смежными бутылками 1 имеются две линии 5 А разрыва, но возможно другое техническое решение, при котором в соединительной части 5 между двумя бутылками имеется одна линия разрыва, которая не находится вровень с линиями 3 С разрыва. В этом случае соединительная полоска 5 между смежными бутылками после разрыва остается соединенной с одной из двух бутылок; эта полоска может содержать приподнятые или выдавленные обозначения, которые могут быть полезны для сопровождения бутылки даже после ее отделения от держателя. Некоторые меры могут быть предусмотрены в отношении одной из концевых бутылок. Следует отметить, что наличие двух линий 3 С разрыва, отдаленных друг от друга на крайних частях 3 В элементов 3 А в форме параллелепипеда, может быть достаточно для придания жесткости держателю даже независимо от положения линии разрыва на промежуточных соединительных частях, образованных соединительными полосками 5. На фиг. 5-8, сходных с фиг. 1-4, показан держатель, который, в основном, сходен с держателем на указанных фиг. 1-4 при единственном отличии в том, что у ряда промежуточных частей, которые представлены полосками 15,соответствующими полосками 5 в предшествующем варианте, концевые части 19 (которые функционально равнозначны концевым частям 9 в предшествующем примере) изменены с принятием формы выступа, которые при виде сбоку на фиг. 7 имеют форму сдвоенных букв Т с полоской 19 А, которая является продольной относительно корпуса бутылки, и усилениями 19 В,которые могут быть выполнены на обоих краях полоски 19 А или просто на одном из них. Как и ранее, концевые части 19 могут быть выполнены с углублением 19 С, равнозначным углублениям 9 А в варианте на фиг. 1-4, для возможности упаковывания множества держателей с просто выполняемыми связями при отсутствии каких-либо проблем в отношении расходов или удаления отходов. На фиг. 9, которая сходна с фиг. 1 и 5, показан вариант выполнения концевых частей 27,равнозначных концевым частям 7 и 17 в предшествующих вариантах. В этом варианте концевые части 27 также имеют углубление 27 А, равнозначное углублениям 9 А и 19 С в предшествующих вариантах и служащее тем же целям. Таким образом, можно дважды связывать держатели вокруг углублений 19 С, показанных на фиг. 5, и вокруг углублений 27 А, показанных на фиг. 9, используя вариант выполнения держателя, приведенный на фиг. 9. 4 На фиг. 10 показано техническое решение,которое сходно с техническим решением в предшествующих вариантах, но при котором концевые части 37 основной соединительной части 33 (равнозначна частям 9 и 19) имеют обе призмообразную форму, как у концевых частей 9 на фиг. 1, а не форму продольных полосок, как у концевых частей 7, 17, 19 и 27 в предшествующих вариантах. В этом варианте также имеются углубления 37 А и 39 А в концевых частях 39 для возможности упаковывания и для применения возможной направляющей системы. На фиг. 11-14 показаны другие возможные варианты. На фиг. 11 и 12 показана основная или опорная соединительная часть 43, которая выполнена в форме полоски, а не в форме полых параллелепипедов, с линиями 43 А разрыва в промежуточных положениях между смежными бутылками. Между смежными бутылками 41 расположены пары полосок 45, при этом каждая полоска 45 имеет промежуточную линию 45 А разрыва. В этом варианте снова сохраняются основные отличительные признаки изобретения. На фиг. 13 показана конструкция, равнозначная конструкции на фиг. 11 и 12, но имеющая отличие в том, что вместо промежуточных линий 45 А разрыва в каждой соединительной полоске 45 имеются две линии 45 В разрыва вблизи двух смежных бутылок 41, между которыми проходят две полоски 45. Настоящее изобретение, по меньшей мере,в теории может быть применено так, как показано на фиг. 14, где основная или опорная соединительная часть 53 имеет линии 53 А разрыва, смещенные в большей или меньшей степени от центральной линии между смежными бутылками, в то время как промежуточная соединительная часть 55 имеет единственную линию 55 А разрыва вблизи одной из двух смежных бутылок, между которыми проходит соединительная полоска 55, значительно смещенная от соответствующей линии 53 А разрыва. Как и ранее, линии 53 А и 55 А разрыва не находятся вровень друг с другом. На фиг. 11 показана другая разновидность предшествующих вариантов (к которым она фактически также применима), в которой одна из концевых частей 47 и 49 или те и другие концевые части 47 и 49 соединительных частей, как например, 43 и 45 теперь не имеют никаких углублений, например, 37 А, 9 А, 19 С, 27 А, 37 А 39 А, а имеют выступы 63 и 65, назначением которых является направление держателей при их прохождении через машину. Этот вариант снова представляет возможность соединения посредством указанных концевых частей множества держателей, помещенных бок о бок, используя выступы 63 и 65, которые могут быть вставлены через поперечные прорези в двух 5 лентах или полосах, расположенных сбоку от примыкающих держателей. На фиг. 15 показан другой вариант выполнения основной или опорной соединительной части 73 (показана в разрезе), которая содержит сужающиеся части 73 А и прямые части 73 В,вдоль которых проходят линии разрыва между сегментами, которые предназначены для разрезания горлышка соответствующей бутылки. Понятно, что на чертежах показан лишь пример исключительно в качестве практической демонстрации изобретения, так что предмет изобретения может быть изменен по форме и конструкции, не отклоняясь при этом от сущности изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Держатель однодозовых пластмассовых бутылок, содержащий множество бутылок, соединенных вместе без прилегания посредством по меньшей мере двух рядов перемычек в основной или опорной части держателя и в другом, отдаленном положении, при этом все перемычки имеют линии разрыва, выборочно образованные раздельными точками разрыва и образующие линии, параллельные продольным линиям бутылок и служащие для отделения и использования бутылок, отличающийся тем, что линии разрыва одного ряда перемычек не находятся на одной прямой с линиями разрыва другого ряда перемычек для повышения жесткости держателя так, чтобы он сопротивлялся деформациям, которые иначе были бы возможны по линиям разрыва на одной прямой. 2. Держатель бутылок по п.1, отличающийся тем, что в одном из двух рядов перемычек между двумя смежными бутылками имеется единственная линия разрыва в промежуточном положении, а в другом из рядов перемычек имеются две отдельные линии разрыва в каждой перемычке, ни одна из которых не расположена на одной прямой с единственной линией разрыва в перемычках другого ряда. 6 3. Держатель по п.2, отличающийся тем,что имеются единственная линия разрыва между смежными бутылками в ряду перемычек основной части и две линии разрыва вблизи смежных бутылок в другом ряду перемычек, по существу, у середины бутылок. 4. Держатель по п.1, отличающийся тем,что перемычки ряда, соответствующего основной части, выполнены более толстыми в поперечном направлении и полыми для образования полых частей в форме параллелепипеда для уменьшения веса, при этом имеются пары линий разрыва, расположенных по толщине полых перемычек. 5. Держатель по п.1 или 2, отличающийся тем, что в ряду, расположенном в промежуточном положении относительно корпусов бутылок, перемычки расположены парами между смежными бутылками и продольно проходят на расстоянии друг от друга, при этом каждая перемычка имеет одну промежуточную линию разрыва или две линии разрыва вблизи двух бутылок. 6. Держатель по одному из пп.1-5, отличающийся тем, что концевые перемычки по меньшей мере одного из рядов имеют концевые части, которые имеют форму, обеспечивающую их с выравнивающей и направляющей частью в магазине наполнительной машины и/или возможность упаковывания двух или большего числа держателей. 7. Держатель по п.6, отличающийся тем,что крайняя часть имеет изогнутую форму. 8. Держатель по одному из пп.1-7, отличающийся тем, что перемычка или часть перемычки, которая остается прикрепленной к бутылке после отделения, несет приподнятые или выдавленные формованные обозначения. 9. Держатель по п.4, отличающийся тем,что части выполнены с возможностью обеспечения равновесия, способствующего ориентации вниз основной соединительной части.
