Усовершенствованный элемент для образования грунтовых покрывающих, удерживающих и укрепляющих конструкций

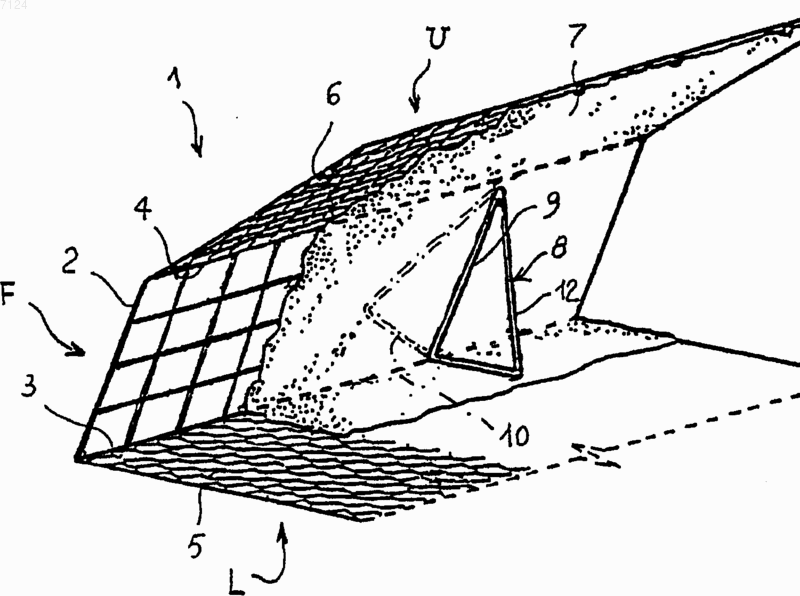

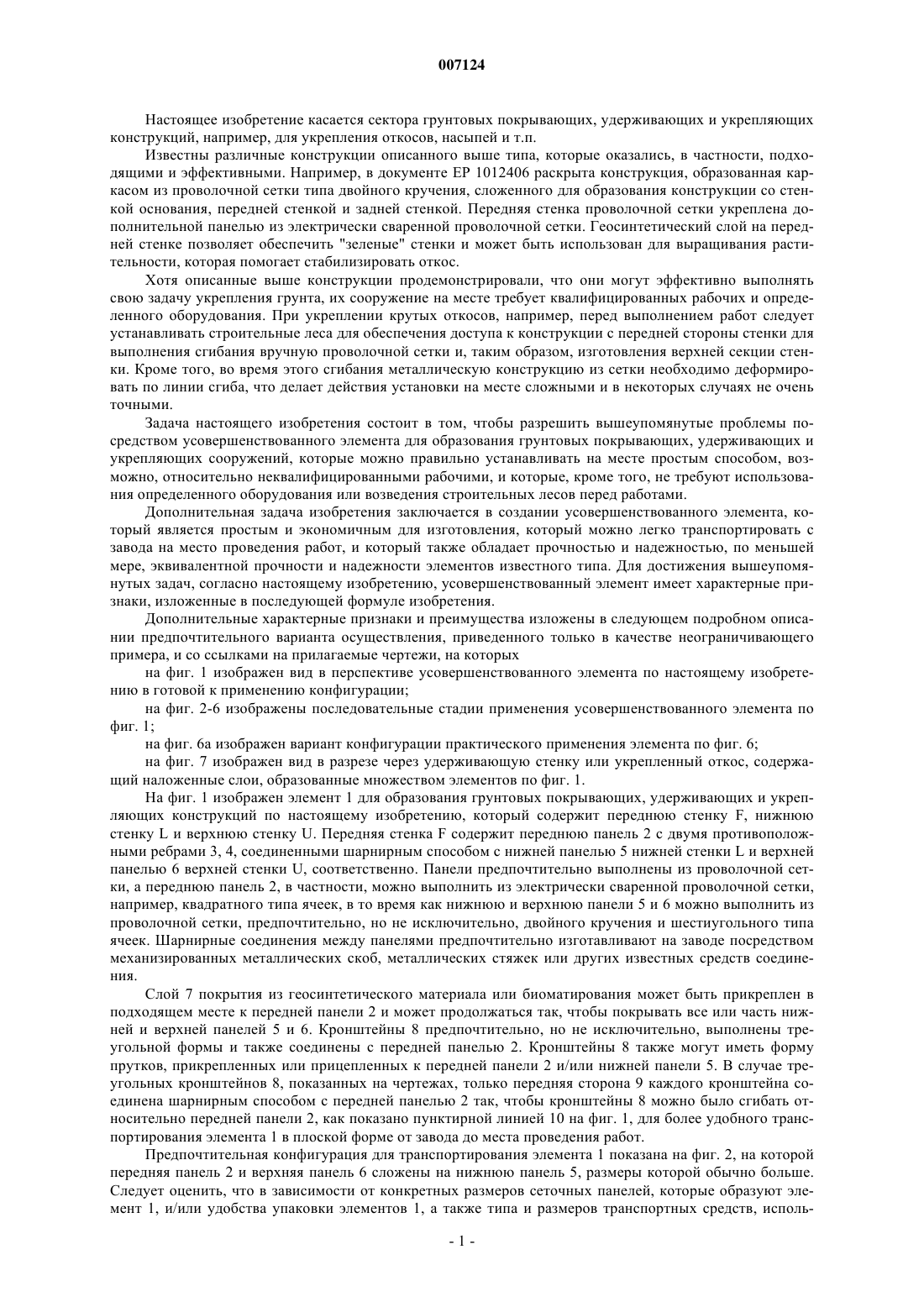

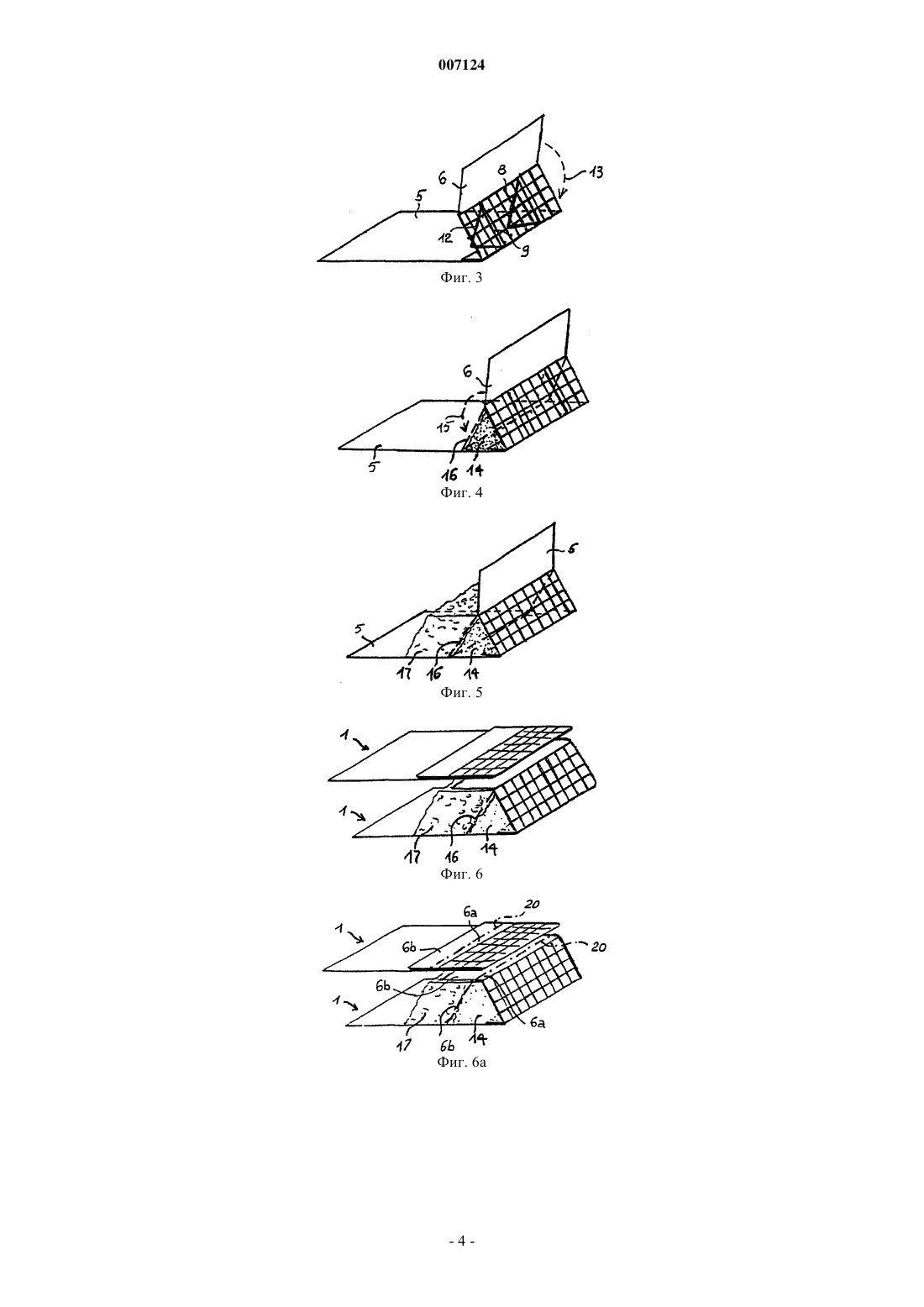

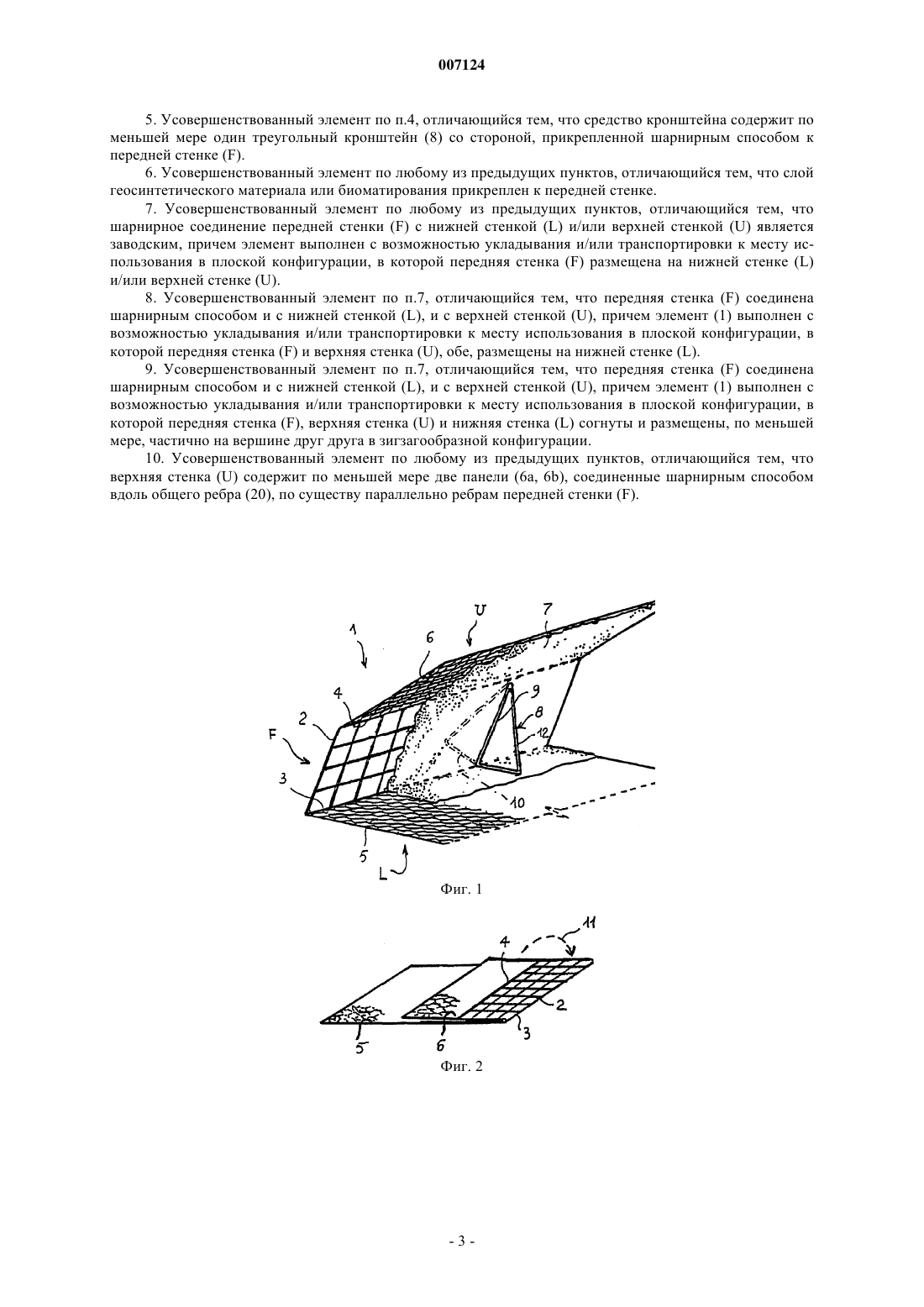

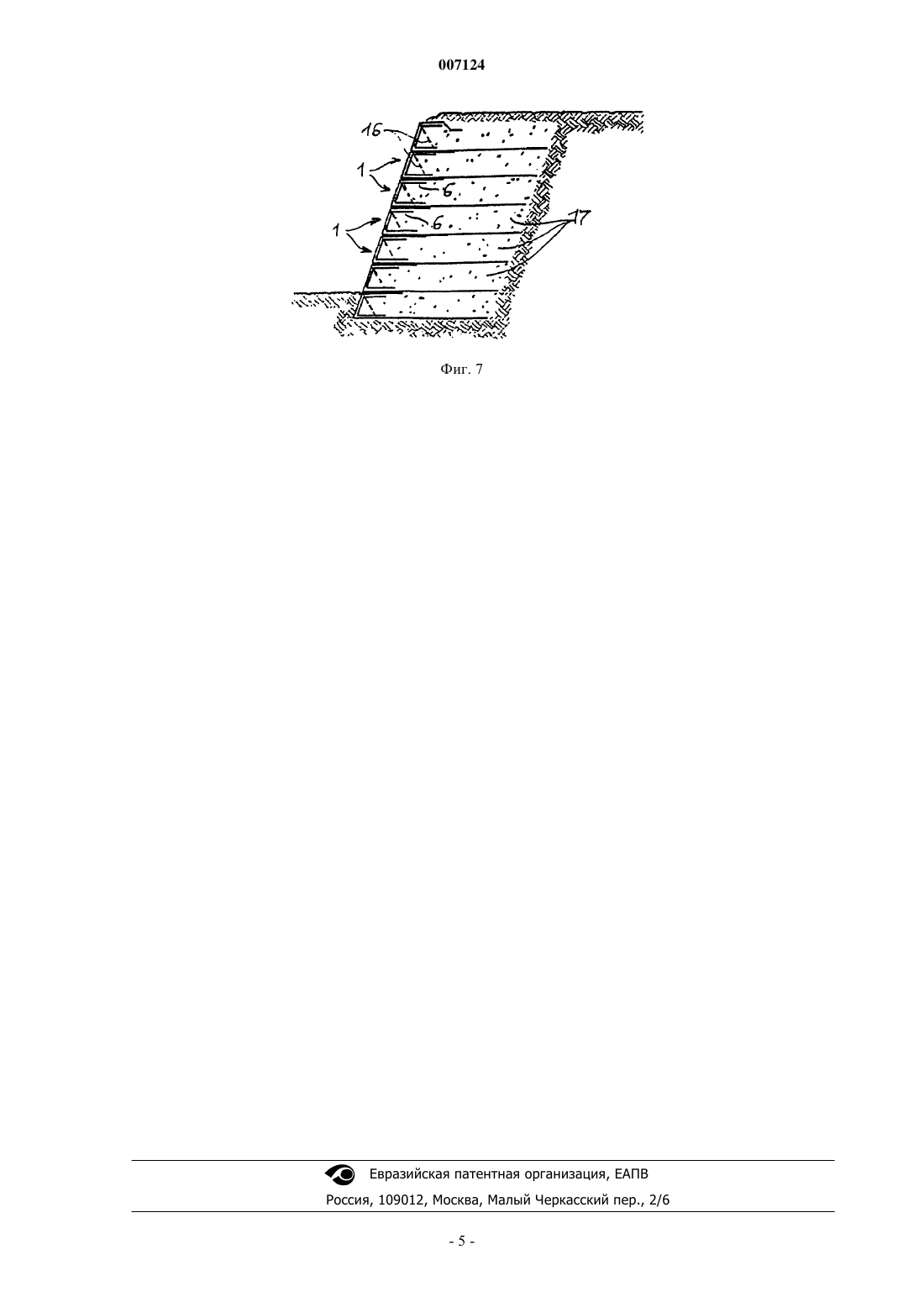

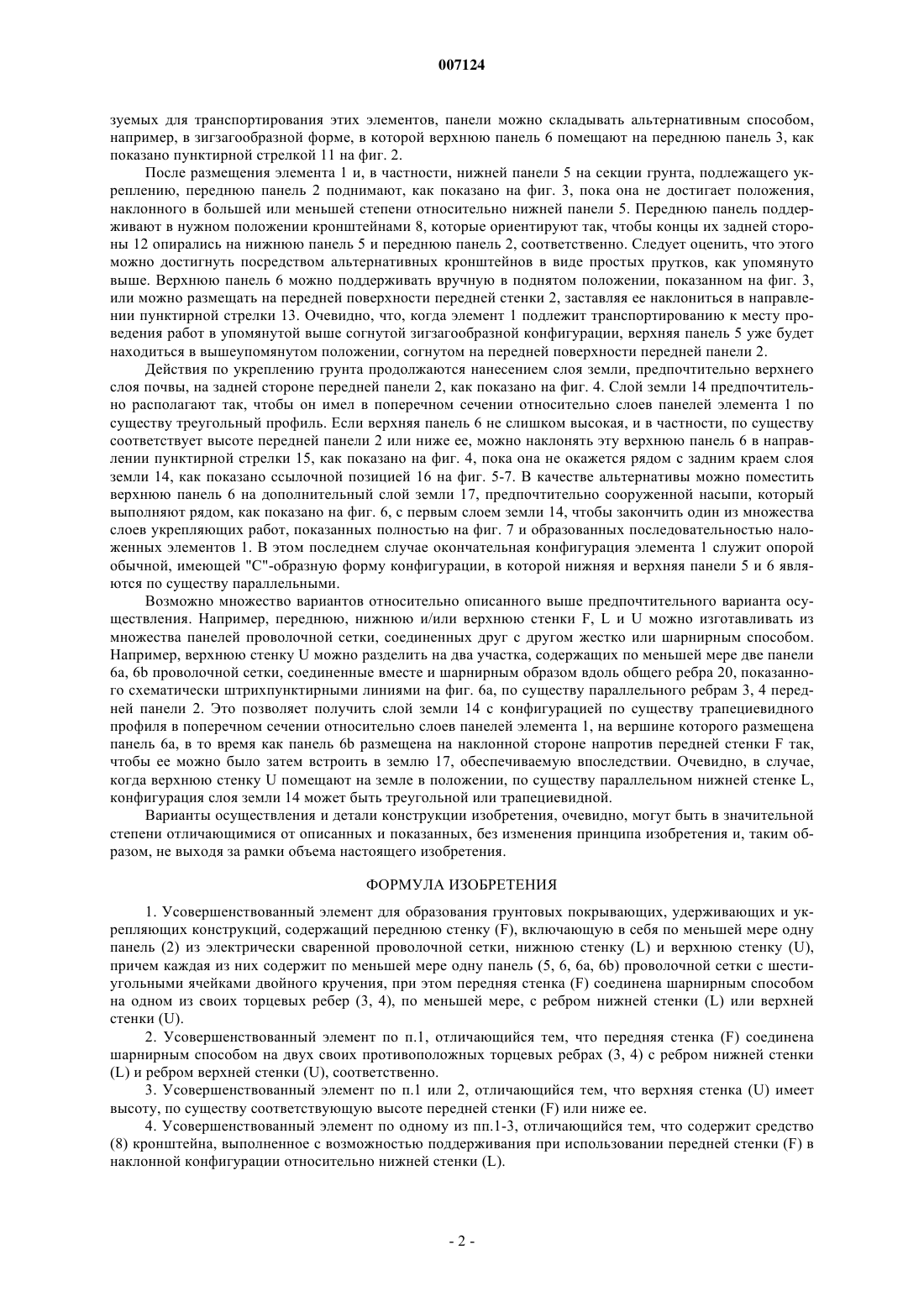

007124 Настоящее изобретение касается сектора грунтовых покрывающих, удерживающих и укрепляющих конструкций, например, для укрепления откосов, насыпей и т.п. Известны различные конструкции описанного выше типа, которые оказались, в частности, подходящими и эффективными. Например, в документе ЕР 1012406 раскрыта конструкция, образованная каркасом из проволочной сетки типа двойного кручения, сложенного для образования конструкции со стенкой основания, передней стенкой и задней стенкой. Передняя стенка проволочной сетки укреплена дополнительной панелью из электрически сваренной проволочной сетки. Геосинтетический слой на передней стенке позволяет обеспечить "зеленые" стенки и может быть использован для выращивания растительности, которая помогает стабилизировать откос. Хотя описанные выше конструкции продемонстрировали, что они могут эффективно выполнять свою задачу укрепления грунта, их сооружение на месте требует квалифицированных рабочих и определенного оборудования. При укреплении крутых откосов, например, перед выполнением работ следует устанавливать строительные леса для обеспечения доступа к конструкции с передней стороны стенки для выполнения сгибания вручную проволочной сетки и, таким образом, изготовления верхней секции стенки. Кроме того, во время этого сгибания металлическую конструкцию из сетки необходимо деформировать по линии сгиба, что делает действия установки на месте сложными и в некоторых случаях не очень точными. Задача настоящего изобретения состоит в том, чтобы разрешить вышеупомянутые проблемы посредством усовершенствованного элемента для образования грунтовых покрывающих, удерживающих и укрепляющих сооружений, которые можно правильно устанавливать на месте простым способом, возможно, относительно неквалифицированными рабочими, и которые, кроме того, не требуют использования определенного оборудования или возведения строительных лесов перед работами. Дополнительная задача изобретения заключается в создании усовершенствованного элемента, который является простым и экономичным для изготовления, который можно легко транспортировать с завода на место проведения работ, и который также обладает прочностью и надежностью, по меньшей мере, эквивалентной прочности и надежности элементов известного типа. Для достижения вышеупомянутых задач, согласно настоящему изобретению, усовершенствованный элемент имеет характерные признаки, изложенные в последующей формуле изобретения. Дополнительные характерные признаки и преимущества изложены в следующем подробном описании предпочтительного варианта осуществления, приведенного только в качестве неограничивающего примера, и со ссылками на прилагаемые чертежи, на которых на фиг. 1 изображен вид в перспективе усовершенствованного элемента по настоящему изобретению в готовой к применению конфигурации; на фиг. 2-6 изображены последовательные стадии применения усовершенствованного элемента по фиг. 1; на фиг. 6 а изображен вариант конфигурации практического применения элемента по фиг. 6; на фиг. 7 изображен вид в разрезе через удерживающую стенку или укрепленный откос, содержащий наложенные слои, образованные множеством элементов по фиг. 1. На фиг. 1 изображен элемент 1 для образования грунтовых покрывающих, удерживающих и укрепляющих конструкций по настоящему изобретению, который содержит переднюю стенку F, нижнюю стенку L и верхнюю стенку U. Передняя стенка F содержит переднюю панель 2 с двумя противоположными ребрами 3, 4, соединенными шарнирным способом с нижней панелью 5 нижней стенки L и верхней панелью 6 верхней стенки U, соответственно. Панели предпочтительно выполнены из проволочной сетки, а переднюю панель 2, в частности, можно выполнить из электрически сваренной проволочной сетки,например, квадратного типа ячеек, в то время как нижнюю и верхнюю панели 5 и 6 можно выполнить из проволочной сетки, предпочтительно, но не исключительно, двойного кручения и шестиугольного типа ячеек. Шарнирные соединения между панелями предпочтительно изготавливают на заводе посредством механизированных металлических скоб, металлических стяжек или других известных средств соединения. Слой 7 покрытия из геосинтетического материала или биоматирования может быть прикреплен в подходящем месте к передней панели 2 и может продолжаться так, чтобы покрывать все или часть нижней и верхней панелей 5 и 6. Кронштейны 8 предпочтительно, но не исключительно, выполнены треугольной формы и также соединены с передней панелью 2. Кронштейны 8 также могут иметь форму прутков, прикрепленных или прицепленных к передней панели 2 и/или нижней панели 5. В случае треугольных кронштейнов 8, показанных на чертежах, только передняя сторона 9 каждого кронштейна соединена шарнирным способом с передней панелью 2 так, чтобы кронштейны 8 можно было сгибать относительно передней панели 2, как показано пунктирной линией 10 на фиг. 1, для более удобного транспортирования элемента 1 в плоской форме от завода до места проведения работ. Предпочтительная конфигурация для транспортирования элемента 1 показана на фиг. 2, на которой передняя панель 2 и верхняя панель 6 сложены на нижнюю панель 5, размеры которой обычно больше. Следует оценить, что в зависимости от конкретных размеров сеточных панелей, которые образуют элемент 1, и/или удобства упаковки элементов 1, а также типа и размеров транспортных средств, исполь-1 007124 зуемых для транспортирования этих элементов, панели можно складывать альтернативным способом,например, в зигзагообразной форме, в которой верхнюю панель 6 помещают на переднюю панель 3, как показано пунктирной стрелкой 11 на фиг. 2. После размещения элемента 1 и, в частности, нижней панели 5 на секции грунта, подлежащего укреплению, переднюю панель 2 поднимают, как показано на фиг. 3, пока она не достигает положения,наклонного в большей или меньшей степени относительно нижней панели 5. Переднюю панель поддерживают в нужном положении кронштейнами 8, которые ориентируют так, чтобы концы их задней стороны 12 опирались на нижнюю панель 5 и переднюю панель 2, соответственно. Следует оценить, что этого можно достигнуть посредством альтернативных кронштейнов в виде простых прутков, как упомянуто выше. Верхнюю панель 6 можно поддерживать вручную в поднятом положении, показанном на фиг. 3,или можно размещать на передней поверхности передней стенки 2, заставляя ее наклониться в направлении пунктирной стрелки 13. Очевидно, что, когда элемент 1 подлежит транспортированию к месту проведения работ в упомянутой выше согнутой зигзагообразной конфигурации, верхняя панель 5 уже будет находиться в вышеупомянутом положении, согнутом на передней поверхности передней панели 2. Действия по укреплению грунта продолжаются нанесением слоя земли, предпочтительно верхнего слоя почвы, на задней стороне передней панели 2, как показано на фиг. 4. Слой земли 14 предпочтительно располагают так, чтобы он имел в поперечном сечении относительно слоев панелей элемента 1 по существу треугольный профиль. Если верхняя панель 6 не слишком высокая, и в частности, по существу соответствует высоте передней панели 2 или ниже ее, можно наклонять эту верхнюю панель 6 в направлении пунктирной стрелки 15, как показано на фиг. 4, пока она не окажется рядом с задним краем слоя земли 14, как показано ссылочной позицией 16 на фиг. 5-7. В качестве альтернативы можно поместить верхнюю панель 6 на дополнительный слой земли 17, предпочтительно сооруженной насыпи, который выполняют рядом, как показано на фиг. 6, с первым слоем земли 14, чтобы закончить один из множества слоев укрепляющих работ, показанных полностью на фиг. 7 и образованных последовательностью наложенных элементов 1. В этом последнем случае окончательная конфигурация элемента 1 служит опорой обычной, имеющей "С"-образную форму конфигурации, в которой нижняя и верхняя панели 5 и 6 являются по существу параллельными. Возможно множество вариантов относительно описанного выше предпочтительного варианта осуществления. Например, переднюю, нижнюю и/или верхнюю стенки F, L и U можно изготавливать из множества панелей проволочной сетки, соединенных друг с другом жестко или шарнирным способом. Например, верхнюю стенку U можно разделить на два участка, содержащих по меньшей мере две панели 6 а, 6b проволочной сетки, соединенные вместе и шарнирным образом вдоль общего ребра 20, показанного схематически штрихпунктирными линиями на фиг. 6 а, по существу параллельного ребрам 3, 4 передней панели 2. Это позволяет получить слой земли 14 с конфигурацией по существу трапециевидного профиля в поперечном сечении относительно слоев панелей элемента 1, на вершине которого размещена панель 6 а, в то время как панель 6b размещена на наклонной стороне напротив передней стенки F так,чтобы ее можно было затем встроить в землю 17, обеспечиваемую впоследствии. Очевидно, в случае,когда верхнюю стенку U помещают на земле в положении, по существу параллельном нижней стенке L,конфигурация слоя земли 14 может быть треугольной или трапециевидной. Варианты осуществления и детали конструкции изобретения, очевидно, могут быть в значительной степени отличающимися от описанных и показанных, без изменения принципа изобретения и, таким образом, не выходя за рамки объема настоящего изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Усовершенствованный элемент для образования грунтовых покрывающих, удерживающих и укрепляющих конструкций, содержащий переднюю стенку (F), включающую в себя по меньшей мере одну панель (2) из электрически сваренной проволочной сетки, нижнюю стенку (L) и верхнюю стенку (U),причем каждая из них содержит по меньшей мере одну панель (5, 6, 6 а, 6b) проволочной сетки с шестиугольными ячейками двойного кручения, при этом передняя стенка (F) соединена шарнирным способом на одном из своих торцевых ребер (3, 4), по меньшей мере, с ребром нижней стенки (L) или верхней стенки (U). 2. Усовершенствованный элемент по п.1, отличающийся тем, что передняя стенка (F) соединена шарнирным способом на двух своих противоположных торцевых ребрах (3, 4) с ребром нижней стенки(L) и ребром верхней стенки (U), соответственно. 3. Усовершенствованный элемент по п.1 или 2, отличающийся тем, что верхняя стенка (U) имеет высоту, по существу соответствующую высоте передней стенки (F) или ниже ее. 4. Усовершенствованный элемент по одному из пп.1-3, отличающийся тем, что содержит средство(8) кронштейна, выполненное с возможностью поддерживания при использовании передней стенки (F) в наклонной конфигурации относительно нижней стенки (L).-2 007124 5. Усовершенствованный элемент по п.4, отличающийся тем, что средство кронштейна содержит по меньшей мере один треугольный кронштейн (8) со стороной, прикрепленной шарнирным способом к передней стенке (F). 6. Усовершенствованный элемент по любому из предыдущих пунктов, отличающийся тем, что слой геосинтетического материала или биоматирования прикреплен к передней стенке. 7. Усовершенствованный элемент по любому из предыдущих пунктов, отличающийся тем, что шарнирное соединение передней стенки (F) с нижней стенкой (L) и/или верхней стенкой (U) является заводским, причем элемент выполнен с возможностью укладывания и/или транспортировки к месту использования в плоской конфигурации, в которой передняя стенка (F) размещена на нижней стенке (L) и/или верхней стенке (U). 8. Усовершенствованный элемент по п.7, отличающийся тем, что передняя стенка (F) соединена шарнирным способом и с нижней стенкой (L), и с верхней стенкой (U), причем элемент (1) выполнен с возможностью укладывания и/или транспортировки к месту использования в плоской конфигурации, в которой передняя стенка (F) и верхняя стенка (U), обе, размещены на нижней стенке (L). 9. Усовершенствованный элемент по п.7, отличающийся тем, что передняя стенка (F) соединена шарнирным способом и с нижней стенкой (L), и с верхней стенкой (U), причем элемент (1) выполнен с возможностью укладывания и/или транспортировки к месту использования в плоской конфигурации, в которой передняя стенка (F), верхняя стенка (U) и нижняя стенка (L) согнуты и размещены, по меньшей мере, частично на вершине друг друга в зигзагообразной конфигурации. 10. Усовершенствованный элемент по любому из предыдущих пунктов, отличающийся тем, что верхняя стенка (U) содержит по меньшей мере две панели (6 а, 6b), соединенные шарнирным способом вдоль общего ребра (20), по существу параллельно ребрам передней стенки (F).
