Съемное устройство для утяжеления занавеса или ткани

Номер патента: 11780

Опубликовано: 30.06.2009

Автор: Галлон Антуан

Скачать PDF файл.

Формула / Реферат

1. Съемное устройство для утяжеления занавеса или ткани без выполнения в них отверстий, отличающееся тем, что оно содержит

служащую в качестве груза закрепляемую деталь (1) с отверстием (3) без выступающих углов во избежание разрыва занавеса (4) или ткани, например выполненную в виде шайбы, и

закрепляющую деталь (2) для крепления закрепляемой детали (1) к занавесу (4) или ткани, имеющей ширину меньше диаметра отверстия (3) закрепляемой детали (1) и длину больше диаметра отверстия (3) в закрепляемой детали (1), так что закрепляющая деталь (2) может полностью проходить через отверстие в закрепляемой детали (1) вместе с частью занавеса или ткани и быть затем установлена поперек ее отверстия.

2. Съемное устройство по п.1, отличающееся тем, что закрепляемая деталь (1) выполнена из тяжелого материала, такого как металл, и имеет плоскую форму.

3. Съемное устройство по п.1 или 2, отличающееся тем, что закрепляющая деталь (2) имеет одну из следующих форм:

плоская палочка со скругленными концами,

цилиндр со скругленными концами,

стержень из металла, изогнутый в виде цифры 8,

стержень из металла, изогнутый в виде овала.

4. Съемное устройство по одному из пп.1-3, отличающееся тем, что оно имеет декоративную накладку для крепления к устройству путем зажима или упругого деформирования после установки устройства на занавес (4) или ткань.

5. Применение устройства по одному из пп.1-4 для утяжеления занавески для душа, занавески для жилого помещения, занавеса для театра или ткани.

6. Способ утяжеления занавеса или ткани с помощью съемного устройства по любому из пп.1-4, отличающийся тем, что часть занавеса (4) или ткани продевают через отверстие (3) закрепляемой детали (1), затем с той же стороны закрепляемой детали (1) через это отверстие продевают закрепляющую деталь (2) и после того, как закрепляющая деталь (2) полностью пройдет через отверстие (3), ее устанавливают поперек отверстия (3), захватывая занавес (4) или ткань таким образом, что благодаря своим размерам закрепляющая деталь (2) не может пройти через отверстие (3) в закрепляемой детали (1) в обратном направлении.

7. Способ утяжеления по п.6, отличающийся тем, что по всей ширине занавеса (4) или ткани устанавливают несколько съемных устройств по любому из пп.1-4 для равномерного утяжеления занавеса (4) или ткани.

8. Способ по п.7, отличающийся тем, что съемные устройства устанавливают по нижнему краю занавеса (4) или ткани зигзагообразно.

9. Способ снятия с занавеса или ткани съемного устройства по любому из пп.1-4, закрепляющая деталь которого продета вместе с частью занавеса (4) или ткани в отверстие (3) закрепляемой детали (1) и установлена поперек этого отверстия, отличающийся тем, что закрепляющую деталь (2) устанавливают вдоль отверстия (3) закрепляемой детали (1), продевают закрепляющую деталь (2) через это отверстие и продетую через него часть занавеса (4) или ткани извлекают из этого отверстия.

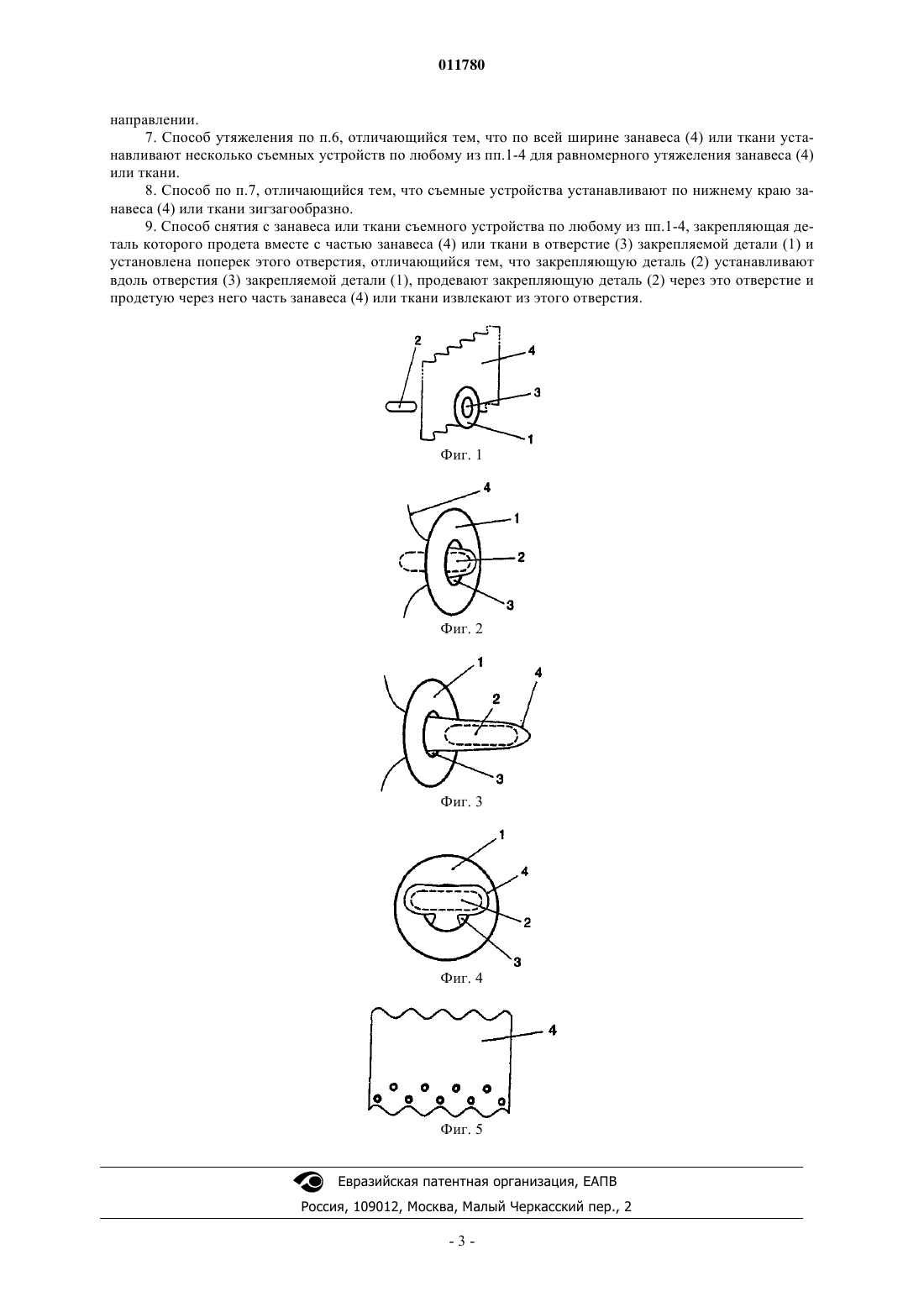

Рисунок 1

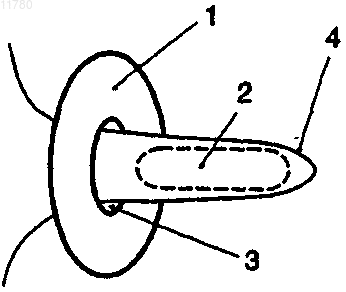

Рисунок 2



Текст

Смотреть все

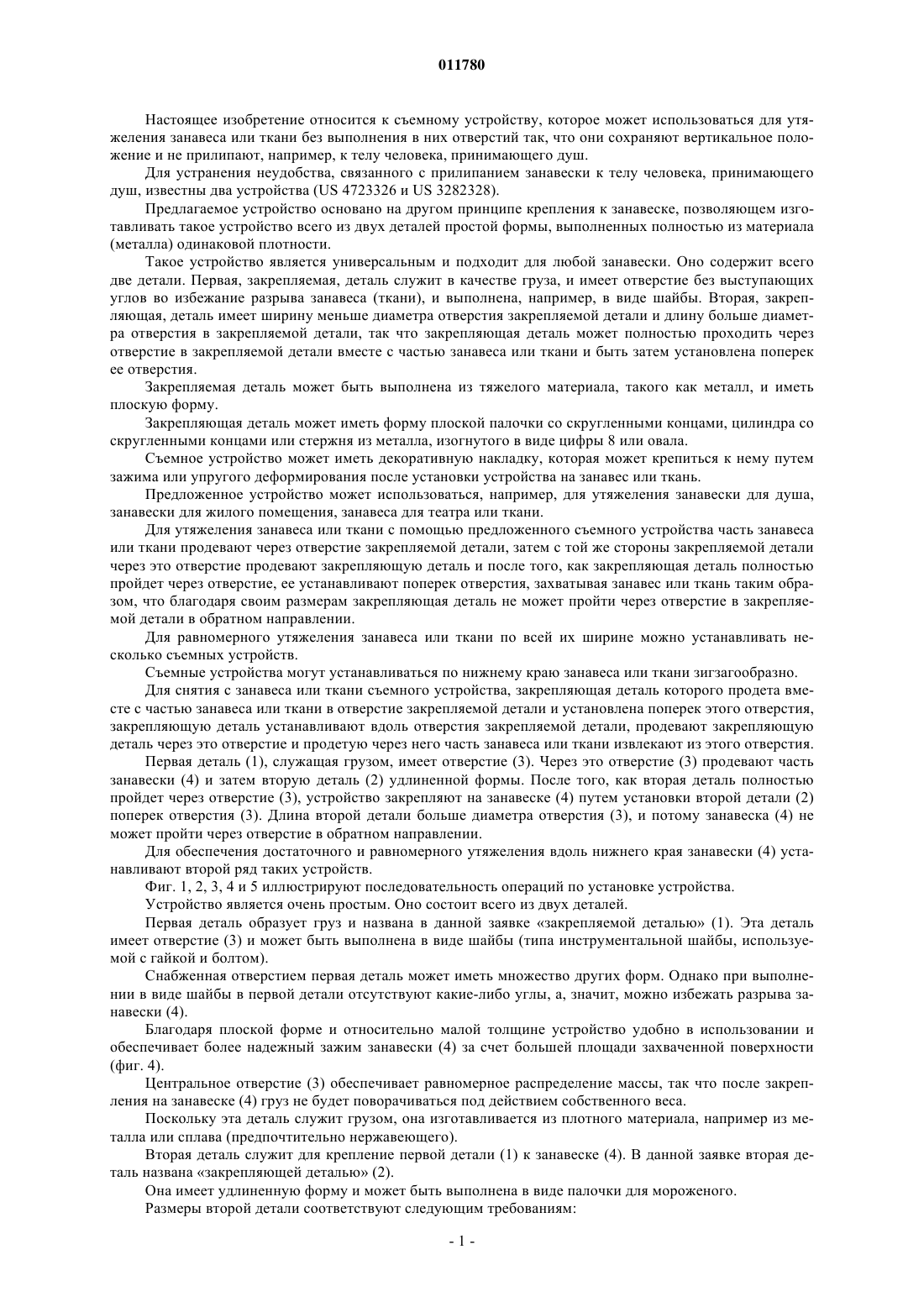

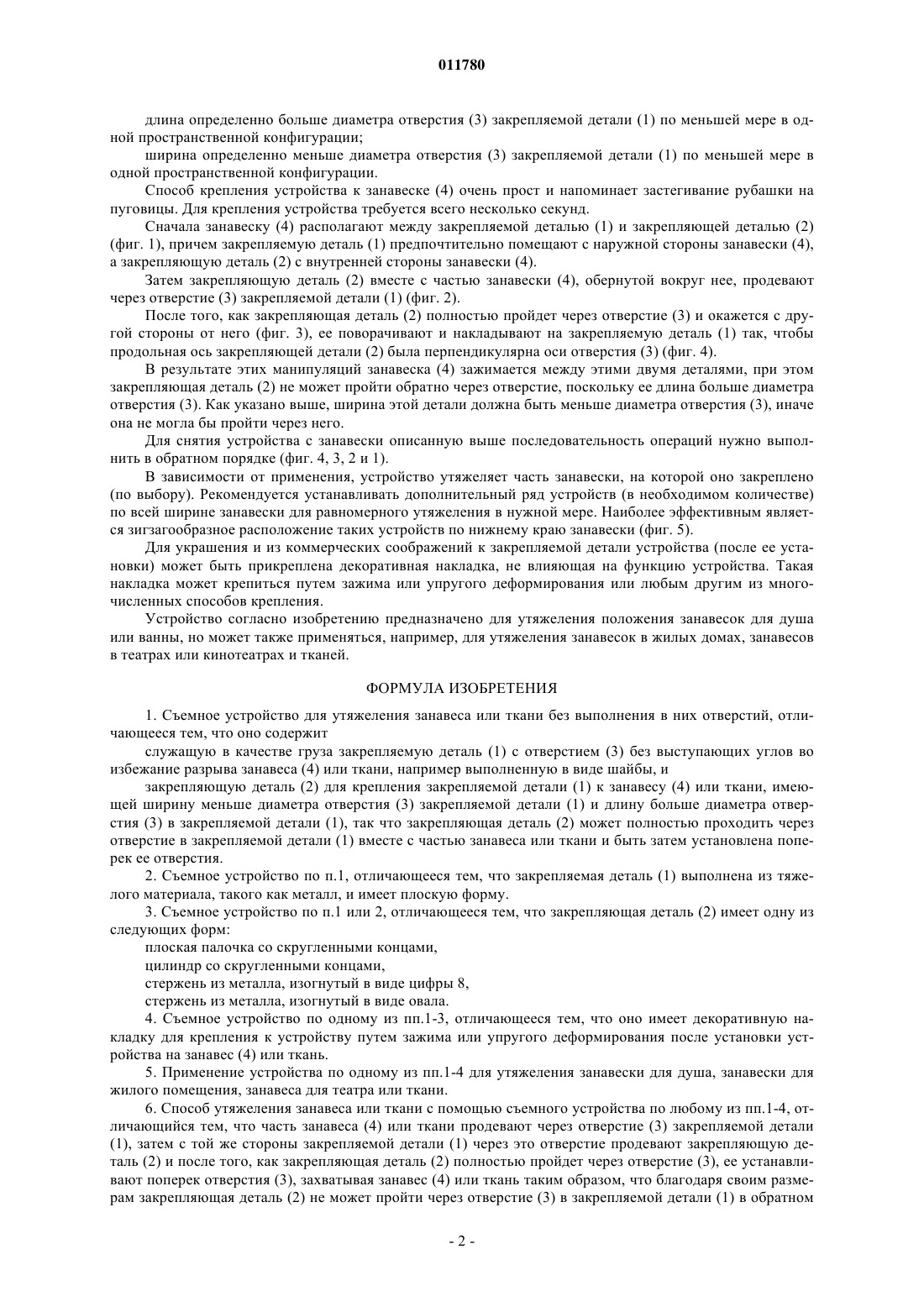

011780 Настоящее изобретение относится к съемному устройству, которое может использоваться для утяжеления занавеса или ткани без выполнения в них отверстий так, что они сохраняют вертикальное положение и не прилипают, например, к телу человека, принимающего душ. Для устранения неудобства, связанного с прилипанием занавески к телу человека, принимающего душ, известны два устройства (US 4723326 и US 3282328). Предлагаемое устройство основано на другом принципе крепления к занавеске, позволяющем изготавливать такое устройство всего из двух деталей простой формы, выполненных полностью из материала(металла) одинаковой плотности. Такое устройство является универсальным и подходит для любой занавески. Оно содержит всего две детали. Первая, закрепляемая, деталь служит в качестве груза, и имеет отверстие без выступающих углов во избежание разрыва занавеса (ткани), и выполнена, например, в виде шайбы. Вторая, закрепляющая, деталь имеет ширину меньше диаметра отверстия закрепляемой детали и длину больше диаметра отверстия в закрепляемой детали, так что закрепляющая деталь может полностью проходить через отверстие в закрепляемой детали вместе с частью занавеса или ткани и быть затем установлена поперек ее отверстия. Закрепляемая деталь может быть выполнена из тяжелого материала, такого как металл, и иметь плоскую форму. Закрепляющая деталь может иметь форму плоской палочки со скругленными концами, цилиндра со скругленными концами или стержня из металла, изогнутого в виде цифры 8 или овала. Съемное устройство может иметь декоративную накладку, которая может крепиться к нему путем зажима или упругого деформирования после установки устройства на занавес или ткань. Предложенное устройство может использоваться, например, для утяжеления занавески для душа,занавески для жилого помещения, занавеса для театра или ткани. Для утяжеления занавеса или ткани с помощью предложенного съемного устройства часть занавеса или ткани продевают через отверстие закрепляемой детали, затем с той же стороны закрепляемой детали через это отверстие продевают закрепляющую деталь и после того, как закрепляющая деталь полностью пройдет через отверстие, ее устанавливают поперек отверстия, захватывая занавес или ткань таким образом, что благодаря своим размерам закрепляющая деталь не может пройти через отверстие в закрепляемой детали в обратном направлении. Для равномерного утяжеления занавеса или ткани по всей их ширине можно устанавливать несколько съемных устройств. Съемные устройства могут устанавливаться по нижнему краю занавеса или ткани зигзагообразно. Для снятия с занавеса или ткани съемного устройства, закрепляющая деталь которого продета вместе с частью занавеса или ткани в отверстие закрепляемой детали и установлена поперек этого отверстия,закрепляющую деталь устанавливают вдоль отверстия закрепляемой детали, продевают закрепляющую деталь через это отверстие и продетую через него часть занавеса или ткани извлекают из этого отверстия. Первая деталь (1), служащая грузом, имеет отверстие (3). Через это отверстие (3) продевают часть занавески (4) и затем вторую деталь (2) удлиненной формы. После того, как вторая деталь полностью пройдет через отверстие (3), устройство закрепляют на занавеске (4) путем установки второй детали (2) поперек отверстия (3). Длина второй детали больше диаметра отверстия (3), и потому занавеска (4) не может пройти через отверстие в обратном направлении. Для обеспечения достаточного и равномерного утяжеления вдоль нижнего края занавески (4) устанавливают второй ряд таких устройств. Фиг. 1, 2, 3, 4 и 5 иллюстрируют последовательность операций по установке устройства. Устройство является очень простым. Оно состоит всего из двух деталей. Первая деталь образует груз и названа в данной заявке закрепляемой деталью (1). Эта деталь имеет отверстие (3) и может быть выполнена в виде шайбы (типа инструментальной шайбы, используемой с гайкой и болтом). Снабженная отверстием первая деталь может иметь множество других форм. Однако при выполнении в виде шайбы в первой детали отсутствуют какие-либо углы, а, значит, можно избежать разрыва занавески (4). Благодаря плоской форме и относительно малой толщине устройство удобно в использовании и обеспечивает более надежный зажим занавески (4) за счет большей площади захваченной поверхности(фиг. 4). Центральное отверстие (3) обеспечивает равномерное распределение массы, так что после закрепления на занавеске (4) груз не будет поворачиваться под действием собственного веса. Поскольку эта деталь служит грузом, она изготавливается из плотного материала, например из металла или сплава (предпочтительно нержавеющего). Вторая деталь служит для крепление первой детали (1) к занавеске (4). В данной заявке вторая деталь названа закрепляющей деталью (2). Она имеет удлиненную форму и может быть выполнена в виде палочки для мороженого. Размеры второй детали соответствуют следующим требованиям:-1 011780 длина определенно больше диаметра отверстия (3) закрепляемой детали (1) по меньшей мере в одной пространственной конфигурации; ширина определенно меньше диаметра отверстия (3) закрепляемой детали (1) по меньшей мере в одной пространственной конфигурации. Способ крепления устройства к занавеске (4) очень прост и напоминает застегивание рубашки на пуговицы. Для крепления устройства требуется всего несколько секунд. Сначала занавеску (4) располагают между закрепляемой деталью (1) и закрепляющей деталью (2)(фиг. 1), причем закрепляемую деталь (1) предпочтительно помещают с наружной стороны занавески (4),а закрепляющую деталь (2) с внутренней стороны занавески (4). Затем закрепляющую деталь (2) вместе с частью занавески (4), обернутой вокруг нее, продевают через отверстие (3) закрепляемой детали (1) (фиг. 2). После того, как закрепляющая деталь (2) полностью пройдет через отверстие (3) и окажется с другой стороны от него (фиг. 3), ее поворачивают и накладывают на закрепляемую деталь (1) так, чтобы продольная ось закрепляющей детали (2) была перпендикулярна оси отверстия (3) (фиг. 4). В результате этих манипуляций занавеска (4) зажимается между этими двумя деталями, при этом закрепляющая деталь (2) не может пройти обратно через отверстие, поскольку ее длина больше диаметра отверстия (3). Как указано выше, ширина этой детали должна быть меньше диаметра отверстия (3), иначе она не могла бы пройти через него. Для снятия устройства с занавески описанную выше последовательность операций нужно выполнить в обратном порядке (фиг. 4, 3, 2 и 1). В зависимости от применения, устройство утяжеляет часть занавески, на которой оно закреплено(по выбору). Рекомендуется устанавливать дополнительный ряд устройств (в необходимом количестве) по всей ширине занавески для равномерного утяжеления в нужной мере. Наиболее эффективным является зигзагообразное расположение таких устройств по нижнему краю занавески (фиг. 5). Для украшения и из коммерческих соображений к закрепляемой детали устройства (после ее установки) может быть прикреплена декоративная накладка, не влияющая на функцию устройства. Такая накладка может крепиться путем зажима или упругого деформирования или любым другим из многочисленных способов крепления. Устройство согласно изобретению предназначено для утяжеления положения занавесок для душа или ванны, но может также применяться, например, для утяжеления занавесок в жилых домах, занавесов в театрах или кинотеатрах и тканей. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Съемное устройство для утяжеления занавеса или ткани без выполнения в них отверстий, отличающееся тем, что оно содержит служащую в качестве груза закрепляемую деталь (1) с отверстием (3) без выступающих углов во избежание разрыва занавеса (4) или ткани, например выполненную в виде шайбы, и закрепляющую деталь (2) для крепления закрепляемой детали (1) к занавесу (4) или ткани, имеющей ширину меньше диаметра отверстия (3) закрепляемой детали (1) и длину больше диаметра отверстия (3) в закрепляемой детали (1), так что закрепляющая деталь (2) может полностью проходить через отверстие в закрепляемой детали (1) вместе с частью занавеса или ткани и быть затем установлена поперек ее отверстия. 2. Съемное устройство по п.1, отличающееся тем, что закрепляемая деталь (1) выполнена из тяжелого материала, такого как металл, и имеет плоскую форму. 3. Съемное устройство по п.1 или 2, отличающееся тем, что закрепляющая деталь (2) имеет одну из следующих форм: плоская палочка со скругленными концами,цилиндр со скругленными концами,стержень из металла, изогнутый в виде цифры 8,стержень из металла, изогнутый в виде овала. 4. Съемное устройство по одному из пп.1-3, отличающееся тем, что оно имеет декоративную накладку для крепления к устройству путем зажима или упругого деформирования после установки устройства на занавес (4) или ткань. 5. Применение устройства по одному из пп.1-4 для утяжеления занавески для душа, занавески для жилого помещения, занавеса для театра или ткани. 6. Способ утяжеления занавеса или ткани с помощью съемного устройства по любому из пп.1-4, отличающийся тем, что часть занавеса (4) или ткани продевают через отверстие (3) закрепляемой детали(1), затем с той же стороны закрепляемой детали (1) через это отверстие продевают закрепляющую деталь (2) и после того, как закрепляющая деталь (2) полностью пройдет через отверстие (3), ее устанавливают поперек отверстия (3), захватывая занавес (4) или ткань таким образом, что благодаря своим размерам закрепляющая деталь (2) не может пройти через отверстие (3) в закрепляемой детали (1) в обратном-2 011780 направлении. 7. Способ утяжеления по п.6, отличающийся тем, что по всей ширине занавеса (4) или ткани устанавливают несколько съемных устройств по любому из пп.1-4 для равномерного утяжеления занавеса (4) или ткани. 8. Способ по п.7, отличающийся тем, что съемные устройства устанавливают по нижнему краю занавеса (4) или ткани зигзагообразно. 9. Способ снятия с занавеса или ткани съемного устройства по любому из пп.1-4, закрепляющая деталь которого продета вместе с частью занавеса (4) или ткани в отверстие (3) закрепляемой детали (1) и установлена поперек этого отверстия, отличающийся тем, что закрепляющую деталь (2) устанавливают вдоль отверстия (3) закрепляемой детали (1), продевают закрепляющую деталь (2) через это отверстие и продетую через него часть занавеса (4) или ткани извлекают из этого отверстия.
