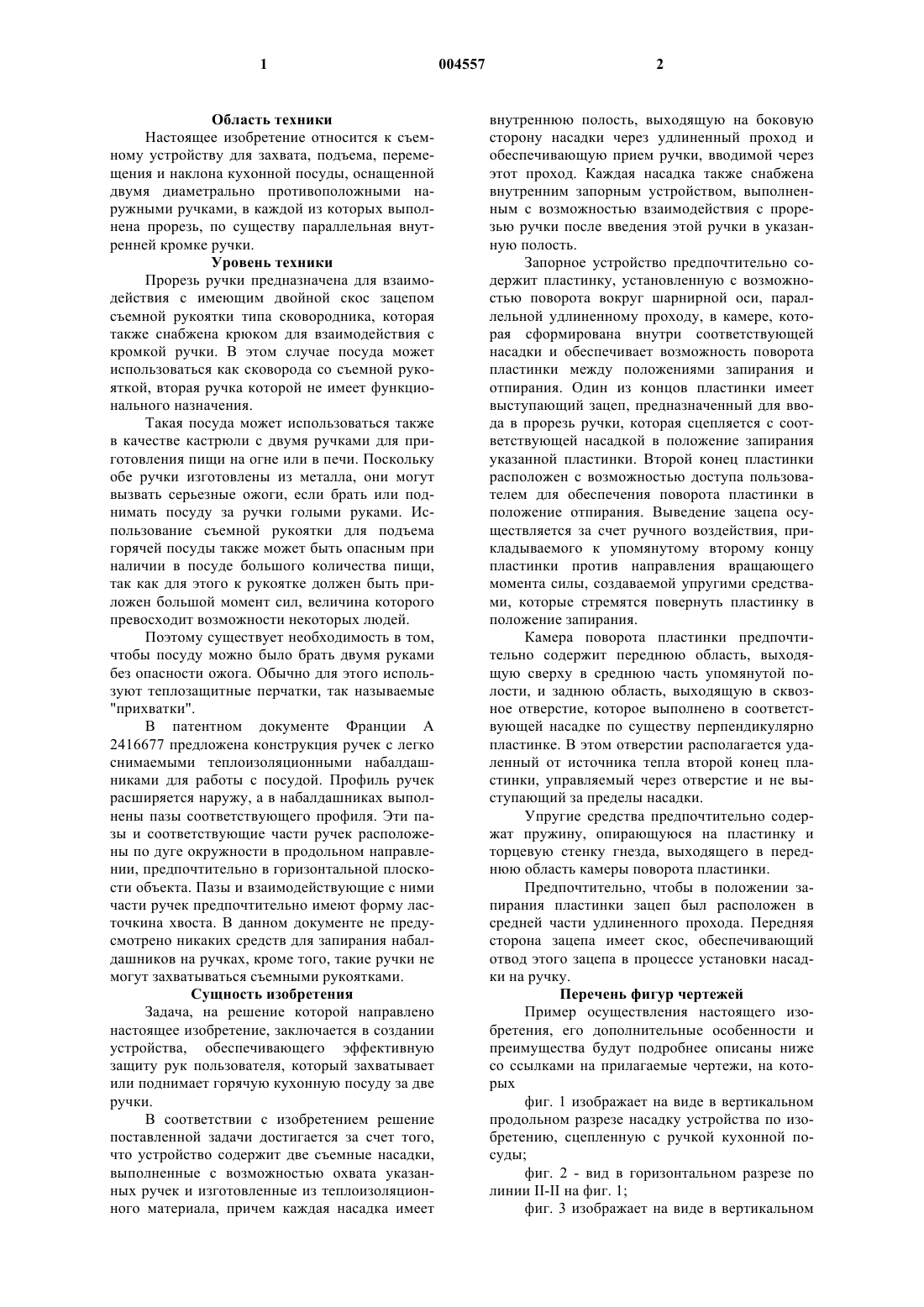

Съемное устройство для захвата, подъема, перемещения и наклона кухонной посуды с двумя ручками

1 Область техники Настоящее изобретение относится к съемному устройству для захвата, подъема, перемещения и наклона кухонной посуды, оснащенной двумя диаметрально противоположными наружными ручками, в каждой из которых выполнена прорезь, по существу параллельная внутренней кромке ручки. Уровень техники Прорезь ручки предназначена для взаимодействия с имеющим двойной скос зацепом съемной рукоятки типа сковородника, которая также снабжена крюком для взаимодействия с кромкой ручки. В этом случае посуда может использоваться как сковорода со съемной рукояткой, вторая ручка которой не имеет функционального назначения. Такая посуда может использоваться также в качестве кастрюли с двумя ручками для приготовления пищи на огне или в печи. Поскольку обе ручки изготовлены из металла, они могут вызвать серьезные ожоги, если брать или поднимать посуду за ручки голыми руками. Использование съемной рукоятки для подъема горячей посуды также может быть опасным при наличии в посуде большого количества пищи,так как для этого к рукоятке должен быть приложен большой момент сил, величина которого превосходит возможности некоторых людей. Поэтому существует необходимость в том,чтобы посуду можно было брать двумя руками без опасности ожога. Обычно для этого используют теплозащитные перчатки, так называемые"прихватки". В патентном документе Франции А 2416677 предложена конструкция ручек с легко снимаемыми теплоизоляционными набалдашниками для работы с посудой. Профиль ручек расширяется наружу, а в набалдашниках выполнены пазы соответствующего профиля. Эти пазы и соответствующие части ручек расположены по дуге окружности в продольном направлении, предпочтительно в горизонтальной плоскости объекта. Пазы и взаимодействующие с ними части ручек предпочтительно имеют форму ласточкина хвоста. В данном документе не предусмотрено никаких средств для запирания набалдашников на ручках, кроме того, такие ручки не могут захватываться съемными рукоятками. Сущность изобретения Задача, на решение которой направлено настоящее изобретение, заключается в создании устройства, обеспечивающего эффективную защиту рук пользователя, который захватывает или поднимает горячую кухонную посуду за две ручки. В соответствии с изобретением решение поставленной задачи достигается за счет того,что устройство содержит две съемные насадки,выполненные с возможностью охвата указанных ручек и изготовленные из теплоизоляционного материала, причем каждая насадка имеет 2 внутреннюю полость, выходящую на боковую сторону насадки через удлиненный проход и обеспечивающую прием ручки, вводимой через этот проход. Каждая насадка также снабжена внутренним запорным устройством, выполненным с возможностью взаимодействия с прорезью ручки после введения этой ручки в указанную полость. Запорное устройство предпочтительно содержит пластинку, установленную с возможностью поворота вокруг шарнирной оси, параллельной удлиненному проходу, в камере, которая сформирована внутри соответствующей насадки и обеспечивает возможность поворота пластинки между положениями запирания и отпирания. Один из концов пластинки имеет выступающий зацеп, предназначенный для ввода в прорезь ручки, которая сцепляется с соответствующей насадкой в положение запирания указанной пластинки. Второй конец пластинки расположен с возможностью доступа пользователем для обеспечения поворота пластинки в положение отпирания. Выведение зацепа осуществляется за счет ручного воздействия, прикладываемого к упомянутому второму концу пластинки против направления вращающего момента силы, создаваемой упругими средствами, которые стремятся повернуть пластинку в положение запирания. Камера поворота пластинки предпочтительно содержит переднюю область, выходящую сверху в среднюю часть упомянутой полости, и заднюю область, выходящую в сквозное отверстие, которое выполнено в соответствующей насадке по существу перпендикулярно пластинке. В этом отверстии располагается удаленный от источника тепла второй конец пластинки, управляемый через отверстие и не выступающий за пределы насадки. Упругие средства предпочтительно содержат пружину, опирающуюся на пластинку и торцевую стенку гнезда, выходящего в переднюю область камеры поворота пластинки. Предпочтительно, чтобы в положении запирания пластинки зацеп был расположен в средней части удлиненного прохода. Передняя сторона зацепа имеет скос, обеспечивающий отвод этого зацепа в процессе установки насадки на ручку. Перечень фигур чертежей Пример осуществления настоящего изобретения, его дополнительные особенности и преимущества будут подробнее описаны ниже со ссылками на прилагаемые чертежи, на которых фиг. 1 изображает на виде в вертикальном продольном разрезе насадку устройства по изобретению, сцепленную с ручкой кухонной посуды; фиг. 2 - вид в горизонтальном разрезе по линии II-II на фиг. 1; фиг. 3 изображает на виде в вертикальном 3 продольном разрезе пластинку запорного устройства; фиг. 4 изображает пластинку по фиг. 3 на виде сверху; фиг. 5 изображает насадку устройства по изобретению в разобранном виде. Сведения, подтверждающие возможность осуществления изобретения На фиг. 1 и 2 показана ручка 2 кухонной посуды и периферийный участок 4 посуды,снабженной двумя диаметрально противоположными одинаковыми ручками 2. Каждая ручка 2 изготовлена из металла и содержит прорезь 5, по существу параллельную внутренней кромке 6 ручки, прикрепленной к боковой стенке посуды. Каждая ручка 2 отходит от посуды наружу по существу в горизонтальном направлении и имеет внешнюю кромку 7, по существу параллельную внутренней кромке 6. Для обеспечения возможности захвата и подъема горячей кухонной посуды за две ручки 2 изобретение предусматривает две съемные насадки 10, изготовленные из теплоизоляционного материала и выполненные с возможностью охвата каждой насадкой одной из ручек 2. Горизонтальное сечение и толщина каждой насадки 10 значительно превышают горизонтальное сечение и толщину ручки 2. Насадка 10 содержит внутреннюю полость 11, которая выходит через удлиненный проход 13 на переднюю боковую сторону 12 насадки, которая обращена к внутренней кромке 6 ручки 2 в процессе использования. Размеры внутренней полости 11 таковы, что когда ручку 2 вводят через удлиненный проход 13, она помещается в полости 11 практически полностью без существенных зазоров для эффективной защиты рук пользователя, который поднимает кухонную посуду за две насадки 10, охватывающие ручки 2. При обычном использовании прорезь 5 также практически полностью скрыта в полости 11. Насадка 10 выполнена из двух частей, соприкасающихся в средней, по существу горизонтальной плоскости разъема 14, которая содержит верхнюю стенку, ограничивающую внутреннюю полость 11. Таким образом, как показано на фиг. 5, насадку 10 получают сборкой нижней накладки 10 а, в которой сформирована полость 11, с верхней накладкой 10b. В нижней накладке 10 а выполнены два сквозных отверстия 15 а, 15b для крепежных винтов, резьба которых соответствует резьбе, нарезанной в верхней накладке 10b. Насадка 10 также оснащена запорным устройством 20, размещенным в пределах толщины насадки. Это устройство содержит в основном жесткую пластинку 21, прикрепленную к поперечной шарнирной оси 22, концы которой 22 а и 22b выступают в боковом направлении от пластинки 21 для образования опор шарнирного поворота. Поперечная шарнирная ось 22 установлена 4 в двух полуцилиндрических канавках 23 а, выполненных в накладках 10 а и 10b напротив друг друга и выходящих на плоскость разъема 14. На фиг. 5 видна одна из канавок 23 а, выполненная в нижней накладке 10 а. При соединении накладок 10 а и 10b между собой полуцилиндрические канавки образуют полость для шарнирной оси 22, параллельную удлиненному проходу 13. Как показано на фиг. 1 и 5, канавка 23 а расположена за полостью 11, причем понятия "перед" и "зад" определены относительно передней боковой стороны 12, обращенной к кухонной посуде. Передний конец пластинки 21 снабжен загнутым вниз зацепом 24, передняя поверхность которого имеет скос 25. Этот зацеп 24 заводится в прорезь 5 ручки 2 при установке насадки на эту ручку. Для обеспечения возможности шарнирного поворота пластинки 21 вокруг своей поперечной шарнирной оси 22 в насадке 10 предусмотрена камера 26, в которой устанавливается пластинка 21. Передняя область 26 а камеры 26 поворота пластинки 21 сформирована в верхней накладке 10b. Эта передняя область выходит сверху в среднюю часть полости 11 и ограничена двумя стенками, расходящимися от шарнирной оси 22. Одна из этих стенок является верхней поверхностью нижней накладки 10 а, а другая стенка 27b образована в верхней накладке 10b. Задняя область 26b камеры 26 сформирована в нижней накладке 10 а. Она ограничена плоскостью разъема 14 и наклонной стенкой 27 а, образованной в нижней накладке 10 а. В накладках 10 а и 10b выполнены совмещаемые сквозные отверстия 28 а, 28b, в которые выходит задняя область 26b и выступает задний конец 29 пластинки 21. Верхняя накладка 10b содержит также гнездо 30, выходящее в переднюю область 26 а камеры 26. Торцевая стенка этого гнезда служит опорой для одного из концов пружины 31 сжатия, другой конец которой опирается на верхнюю переднюю поверхность пластинки 21. Пружина 31 сжатия принудительно переводит пластинку 21 в положение запирания. В этом положении зацеп 24 входит в прорезь 5 ручки 2, введенной в полость 11. Задний конец 29 пластинки 21 образует элемент управления. Для отпирания устройства 20 пользователь нажимает большим пальцем на этот конец 29 пластинки 21 через верхнее отверстие 28 а верхней накладки 10b. Усилие пальца пользователя достаточно для преодоления усилия пружины 31 сжатия. Пластинка 21, которая сначала была параллельна плоскости разъема 14, поворачивается вокруг оси 22 и упирается в наклонные стенки 27 а, 27b, а зацеп 24 отводится в переднюю область 26 а камеры 26. После этого две насадки 10 могут быть сняты либо одновременно, либо по отдельности вытягиванием наружу с небольшим усилием. Конец 29, находящийся в 5 отверстиях 28 а и 28b и максимально удаленный от источника тепла, даже при запертой насадке не мешает пользователю, что устраняет риск непреднамеренного отпирания. Кроме того, устраняется также риск намеренного или случайного отпирания насадки ребенком. Установка насадок 10 производится в обратном порядке. Вначале зацеп 24 должен быть отведен в переднюю область 26 а камеры 26 путем нажатия большим пальцем на задний конец 29.Если пластинка 21 находится в положении запирания перед вводом внешней кромки 7 ручки 2 в удлиненный проход 13, эта кромка 7 будет взаимодействовать со скосом 25, поворачивая пластинку 21, тем самым обеспечивая ввод ручки 2 в полость 11. Накладки 10 а и 10b изготавливают путем формования теплоизоляционного термопластичного материала. Сборка насадки 10 представляет собой простую процедуру. Сначала пластинку 21 размещают на нижней накладке 10 а, затем устанавливают пружину 31, закрывают сверху верхней накладкой 10b и соединяют две накладки 10 а и 10b винтами, проходящими через отверстия 15 а и 15b. Передняя область 26 а и задняя область 26b камеры 26 поворота пластинки 21, начиная от шарнирной оси 22, ограничены поверхностями,образованными плоскостью разъема 14 и наклонными стенками 27 а и 27b. Передняя область 26 а камеры 26 по существу ограничена расходящимися поверхностями, которые образованы горизонтальной плоскостью разъема 14 и наклонной стенкой 27b. Аналогично, задняя область 26b камеры 26 ограничена расходящимися поверхностями, которые образованы горизонтальной плоскостью разъема 14 и наклонной стенкой 27 а. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Съемное устройство для захвата, подъема,перемещения и наклона кухонной посуды, оснащенной двумя диаметрально противоположными наружными ручками (2), в каждой из которых выполнена прорезь (5), по существу параллельная внутренней кромке (6) упомянутой ручки (2), отличающееся тем, что устройство содержит две съемные насадки (10), выполненные с возможностью охвата упомянутых ручек и изготовленные из теплоизоляционного материала, причем каждая насадка (10) имеет внутреннюю полость (11), выходящую на боковую сторону насадки через удлиненный проход (13) и обеспечивающую прием ручки (2), вводимой через этот проход; и снабжена внутренним запорным устройством (20), выполненным с возможностью взаимодействия с прорезью (5) ручки (2) после введения этой ручки в упомянутую полость (11). 2. Устройство по п.1, отличающееся тем, что запорное устройство (20) содержит пластинку(21), установленную с возможностью поворота вокруг шарнирной оси (22), которая параллельна удлиненному проходу (13), в камере (26), сформированной внутри соответствующей насадки (10) и обеспечивающей возможность поворота пластинки (21) между положениями запирания и отпирания, причем один из концов упомянутой пластинки имеет выступающий зацеп (24), предназначенный для ввода в прорезь (5) ручки (2), сцепляемой с соответствующей насадкой (10) в положении запирания упомянутой пластинки (21), а второй конец (29) пластинки (21) расположен с возможностью доступа пользователем для обеспечения поворота пластинки (21) в положение отпирания,при этом выведение зацепа (24) осуществляется за счет ручного усилия, прикладываемого ко второму концу (29) пластинки против направления вращающего момента силы, создаваемой упругими средствами (31), которые стремятся повернуть пластинку (21) в положение запирания. 3. Устройство по п.2, отличающееся тем, что камера (26) поворота пластинки (21) содержит переднюю область (26 а), выходящую сверху в среднюю часть полости (11), и заднюю область(21) и в котором располагается удаленный от источника тепла второй конец (29) пластинки (21),управляемый через отверстие (28 а) и не выступающий за пределы насадки (10). 4. Устройство по п.3, отличающееся тем, что шарнирная ось (22) расположена за полостью (11),обеспечивающей прием ручки (2). 5. Устройство по п.4, отличающееся тем, что передняя область (26 а) и задняя область (26b) камеры (26) поворота пластинки (21) ограничены,начиная от шарнирной оси (22), расходящимися поверхностями (14, 27 а, 27b). 6. Устройство по любому из пп.3-5, отличающееся тем, что упругие средства содержат пружину (31), опирающуюся на пластинку (21) и торцевую стенку гнезда (30), выходящего в переднюю область (26 а) камеры (26) поворота пластинки (21). 7. Устройство по любому из пп.2-6, отличающееся тем, что в положении запирания пластинки (21) зацеп (24) расположен в средней части удлиненного прохода (13). 8. Устройство по любому из пп.2-6, отличающееся тем, что передняя сторона зацепа (24) имеет скос (25), обеспечивающий отвод этого зацепа в процессе установки насадки (10) на ручку(2). 9. Устройство по любому из пп.1-8, отличающееся тем, что каждая насадка (10) состоит из двух частей (10 а, 10b), соприкасающихся в плоскости разъема (14), содержащей геометрическую ось шарнирного поворота пластинки (21).
