Рукоятка для пакетов и сумок с поворотной накладкой

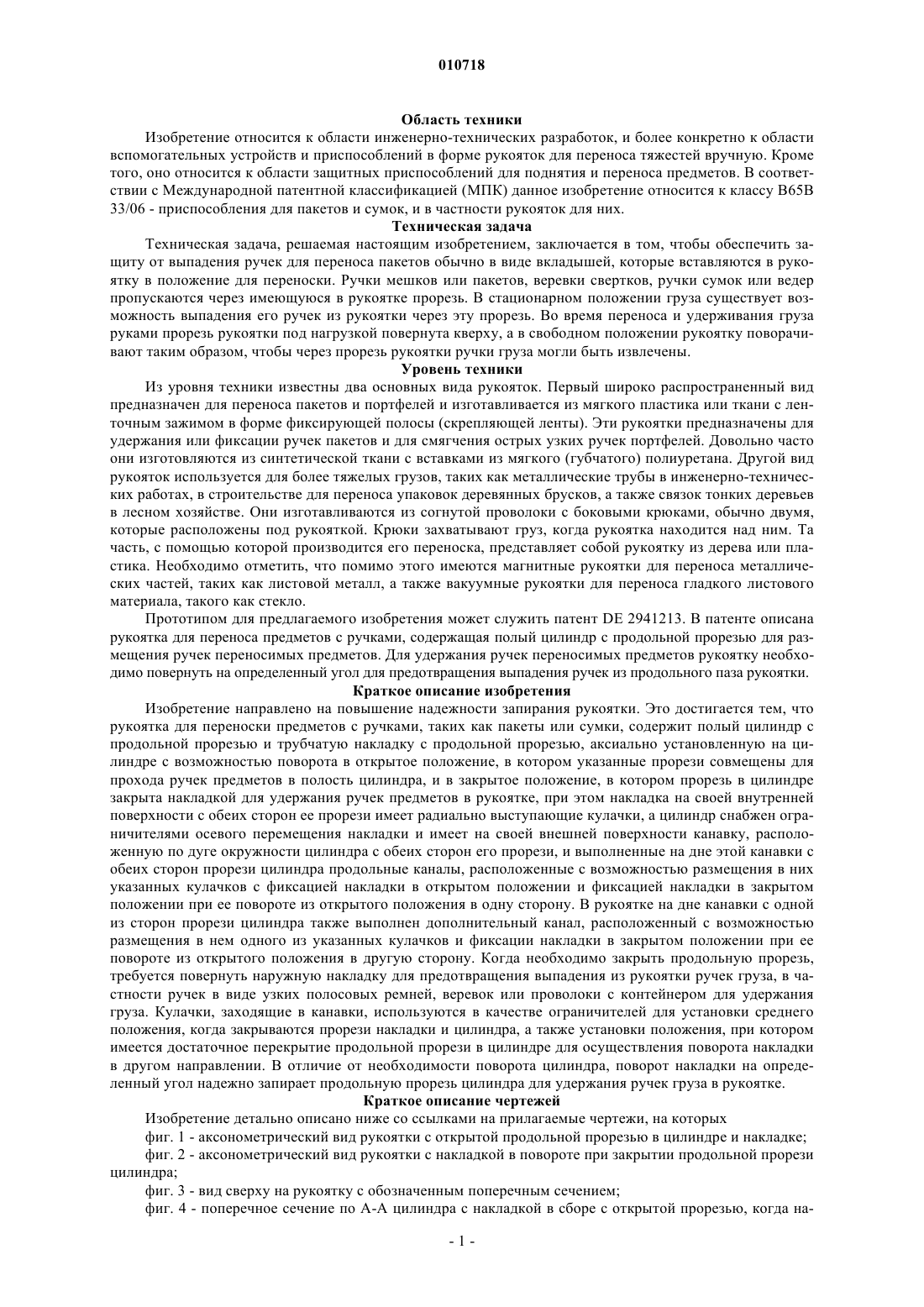

010718 Область техники Изобретение относится к области инженерно-технических разработок, и более конкретно к области вспомогательных устройств и приспособлений в форме рукояток для переноса тяжестей вручную. Кроме того, оно относится к области защитных приспособлений для поднятия и переноса предметов. В соответствии с Международной патентной классификацией (МПК) данное изобретение относится к классу В 65 В 33/06 - приспособления для пакетов и сумок, и в частности рукояток для них. Техническая задача Техническая задача, решаемая настоящим изобретением, заключается в том, чтобы обеспечить защиту от выпадения ручек для переноса пакетов обычно в виде вкладышей, которые вставляются в рукоятку в положение для переноски. Ручки мешков или пакетов, веревки свертков, ручки сумок или ведер пропускаются через имеющуюся в рукоятке прорезь. В стационарном положении груза существует возможность выпадения его ручек из рукоятки через эту прорезь. Во время переноса и удерживания груза руками прорезь рукоятки под нагрузкой повернута кверху, а в свободном положении рукоятку поворачивают таким образом, чтобы через прорезь рукоятки ручки груза могли быть извлечены. Уровень техники Из уровня техники известны два основных вида рукояток. Первый широко распространенный вид предназначен для переноса пакетов и портфелей и изготавливается из мягкого пластика или ткани с ленточным зажимом в форме фиксирующей полосы (скрепляющей ленты). Эти рукоятки предназначены для удержания или фиксации ручек пакетов и для смягчения острых узких ручек портфелей. Довольно часто они изготовляются из синтетической ткани с вставками из мягкого (губчатого) полиуретана. Другой вид рукояток используется для более тяжелых грузов, таких как металлические трубы в инженерно-технических работах, в строительстве для переноса упаковок деревянных брусков, а также связок тонких деревьев в лесном хозяйстве. Они изготавливаются из согнутой проволоки с боковыми крюками, обычно двумя,которые расположены под рукояткой. Крюки захватывают груз, когда рукоятка находится над ним. Та часть, с помощью которой производится его переноска, представляет собой рукоятку из дерева или пластика. Необходимо отметить, что помимо этого имеются магнитные рукоятки для переноса металлических частей, таких как листовой металл, а также вакуумные рукоятки для переноса гладкого листового материала, такого как стекло. Прототипом для предлагаемого изобретения может служить патент DE 2941213. В патенте описана рукоятка для переноса предметов с ручками, содержащая полый цилиндр с продольной прорезью для размещения ручек переносимых предметов. Для удержания ручек переносимых предметов рукоятку необходимо повернуть на определенный угол для предотвращения выпадения ручек из продольного паза рукоятки. Краткое описание изобретения Изобретение направлено на повышение надежности запирания рукоятки. Это достигается тем, что рукоятка для переноски предметов с ручками, таких как пакеты или сумки, содержит полый цилиндр с продольной прорезью и трубчатую накладку с продольной прорезью, аксиально установленную на цилиндре с возможностью поворота в открытое положение, в котором указанные прорези совмещены для прохода ручек предметов в полость цилиндра, и в закрытое положение, в котором прорезь в цилиндре закрыта накладкой для удержания ручек предметов в рукоятке, при этом накладка на своей внутренней поверхности с обеих сторон ее прорези имеет радиально выступающие кулачки, а цилиндр снабжен ограничителями осевого перемещения накладки и имеет на своей внешней поверхности канавку, расположенную по дуге окружности цилиндра с обеих сторон его прорези, и выполненные на дне этой канавки с обеих сторон прорези цилиндра продольные каналы, расположенные с возможностью размещения в них указанных кулачков с фиксацией накладки в открытом положении и фиксацией накладки в закрытом положении при ее повороте из открытого положения в одну сторону. В рукоятке на дне канавки с одной из сторон прорези цилиндра также выполнен дополнительный канал, расположенный с возможностью размещения в нем одного из указанных кулачков и фиксации накладки в закрытом положении при ее повороте из открытого положения в другую сторону. Когда необходимо закрыть продольную прорезь,требуется повернуть наружную накладку для предотвращения выпадения из рукоятки ручек груза, в частности ручек в виде узких полосовых ремней, веревок или проволоки с контейнером для удержания груза. Кулачки, заходящие в канавки, используются в качестве ограничителей для установки среднего положения, когда закрываются прорези накладки и цилиндра, а также установки положения, при котором имеется достаточное перекрытие продольной прорези в цилиндре для осуществления поворота накладки в другом направлении. В отличие от необходимости поворота цилиндра, поворот накладки на определенный угол надежно запирает продольную прорезь цилиндра для удержания ручек груза в рукоятке. Краткое описание чертежей Изобретение детально описано ниже со ссылками на прилагаемые чертежи, на которых фиг. 1 - аксонометрический вид рукоятки с открытой продольной прорезью в цилиндре и накладке; фиг. 2 - аксонометрический вид рукоятки с накладкой в повороте при закрытии продольной прорези цилиндра; фиг. 3 - вид сверху на рукоятку с обозначенным поперечным сечением; фиг. 4 - поперечное сечение по А-А цилиндра с накладкой в сборе с открытой прорезью, когда на-1 010718 кладка находится в среднем положении; фиг. 5 - продольное сечение по А-А цилиндра в сборе с вращающеся накладкой, когда продольная прорезь закрыта. Подробное описание изобретения На чертежах показана рукоятка с поворотной накладкой, которая включает полый цилиндр 1, на котором аксиально установлена поворотная трубчатая накладка 2. В цилиндре 1 и накладке 2 выполнены идентичные сквозные продольные прорези 3 и 6 с дугообразными кромками. Прорезь 3 сужена в середине и расширяется симметрично по краям. На среднем участке цилиндра 1 с обеих сторон его прорези 3 радиально выполнена канавка 5, дно которой имеет продольные каналы 9, 9', 10 и 11, в которые входят кулачки 7 и 8, выполненные в виде радиально выступающих частей в накладке 2. Когда прорезь 3 открыта, т.е. положение цилиндра и накладки совпадает, кулачки 7 и 8 входят, соответственно, в канавки 9 и 9'. Когда накладка 2 повернута на определенный угол в ту или другую сторону относительно цилиндра 1, то кулачок 7, проходя мимо прорези 3, заходит в канавку 9' или 10, а кулачок 8 - в канавку 9 или 11. Достаточно повернуть накладку в ту или другую сторону, чтобы она совпала с прорезью 3, поскольку эта возможность имеется для обеих сторон, как справа, так и слева. Кромка прорези 6 на накладке при повороте перемещается до требуемого закрытия прорези в цилиндре. В поворотной накладке 2 выполнены углубления 4, которые расположены симметрично с обеих сторон прорези 6 с целью облегчения взаимодействия с тонкостенным материалом и одновременно облегчения поворота накладки, т.к. на этих заметных местах размещается большой палец. Одновременно углубления 4 используются для нанесения названия и изготовителя товара. Цилиндр 1, на котором установлена поворотная в осевом направлении накладка 2,выполнен жестким с определенными размерами ширины прорези 3. Продольная прорезь придает конструкции рукоятки гибкость. Прорезь в накладке обозначена позицией 6 и соответствует прорези 3 в цилиндре 1, когда накладка установлена на цилиндре. Накладка изготовлена из мягкого материала, достаточно эластичного для того, чтобы преодолевать осевые ограничители 12, которые выполнены на торцах цилиндра 1. Она натягивается на цилиндр между ограничителями 12, когда он сжимается до требуемого диаметра. Кроме этих ограничителей удерживание накладки в осевом направлении относительно цилиндра осуществляется также кулачками 7 и 8, которые постоянно размещены в канавке 5. Каналы 10 и 11 выполнены под тупым углом относительно прорези 3 при литье в литейную форму, удерживая кулачки 7, 8 слабым усилием во время поворота накладки на определенный угол, а острый угол от нижней стороны этих каналов предотвращает поворот накладки на полный оборот, т.е. дальше, чем требуется для того,чтобы закрыть прорезь 3. Когда толщина ручек упаковки или пакета больше ширины прорези в ее средней части, то рукоятку раздвигают до тех пор, пока ручки не зайдут в пространство внутреннего цилиндра, относительно которого прорезь затем принимает свою обычную ширину. То же самое происходит,когда из рукоятки вынимают ручки упаковки. Функция поворота накладки может быть наглядно продемонстрирована на примере установки рукоятки на ручки контейнера или ведра, которые обычно имеют ручки, изготовленные из тонкой проволоки. Подобные упаковки обычно довольно тяжелы, и при ручной переноске в руках ощущается боль. Рукоятка согласно настоящему изобретению надевается на ручку контейнера из проволоки, и до его поднятия накладку поворачивают до ограничителя. Таким образом,при переноске контейнера рукоятка остается на проволочной ручке. Промышленное и другие применения изобретения Настоящее изобретение может найти широкое применение для переноски различных предметов и грузов. Кроме всего прочего оно может облегчить переноску различных упаковок, таких как сумки, пакеты, контейнеры, ведра и т.п. Посредством предлагаемой рукоятки можно захватить сразу несколько упаковок, сколько их войдет внутрь цилиндра рукоятки за один раз. Когда ручки упаковки или контейнера временно находятся в рукоятке, их можно защитить от выпадения путем поворота накладки на определенный угол. Цилиндр в качестве основной детали для переноски лучше всего покрыть пластиком,обладающим твердостью и грубой поверхностью, таким как алкилбензолсульфонат (ABS). Кроме того,подходящим материалом может быть даже полипропилен (РР). Накладка должна быть эластичной и мягкой, чтобы ее можно было растянуть для легкого натягивания на цилиндр. Мягкость обусловлена тем,что ее берут в руку. Для этой цели рекомендуем изготавливать ее из более мягкого полиэтилена (РЕ),имеющего значение 90 шор (Sh), или другого полиуретанового эластомера, такого как эластомер маркиBergaflex. Рукоятка легка в изготовлении литьем под давлением в простые литейные формы. Малый вес и эргономические размеры позволяют ее использовать предпочтительно при переноске грузов или при покупках в магазине. Кроме персонального использования также возможно более широкое применение изобретения в качестве приспособления в больших супермаркетах с этикетками, нанесенными вдоль его обода, так как это наиболее подходящее место при его использовании. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Рукоятка для переноски предметов с ручками, таких как пакеты или сумки, содержащая полый цилиндр (1) с продольной прорезью (3) и трубчатую накладку (2) с продольной прорезью (6), аксиально установленную на цилиндре (1) с возможностью поворота в открытое положение, в котором указанные-2 010718 прорези (3, 6) совмещены для прохода ручек предметов в полость цилиндра (1), и в закрытое положение,в котором прорезь (3) в цилиндре (1) закрыта накладкой (2) для удержания ручек предметов в рукоятке,при этом накладка (2) на своей внутренней поверхности с обеих сторон ее прорези (6) имеет радиально выступающие кулачки (7, 8), а цилиндр (1) снабжен ограничителями (12) осевого перемещения накладки(2) и имеет на своей внешней поверхности канавку (5), расположенную по дуге окружности цилиндра (1) с обеих сторон его прорези (3), и выполненные на дне этой канавки (5) с обеих сторон прорези (3) цилиндра (1) продольные каналы (9, 9', 10), расположенные с возможностью размещения в них указанных кулачков (7, 8) с фиксацией накладки (2) в открытом положении и фиксацией накладки (2) в закрытом положении при ее повороте из открытого положения в одну сторону. 2. Рукоятка по п.1, в которой на дне канавки (5) с одной из сторон прорези (3) цилиндра (1) выполнен дополнительный канал (11), расположенный с возможностью размещения в нем одного (8) из указанных кулачков и фиксации накладки (2) в закрытом положении при ее повороте из открытого положения в другую сторону.
