Рукоятка лыжной палки

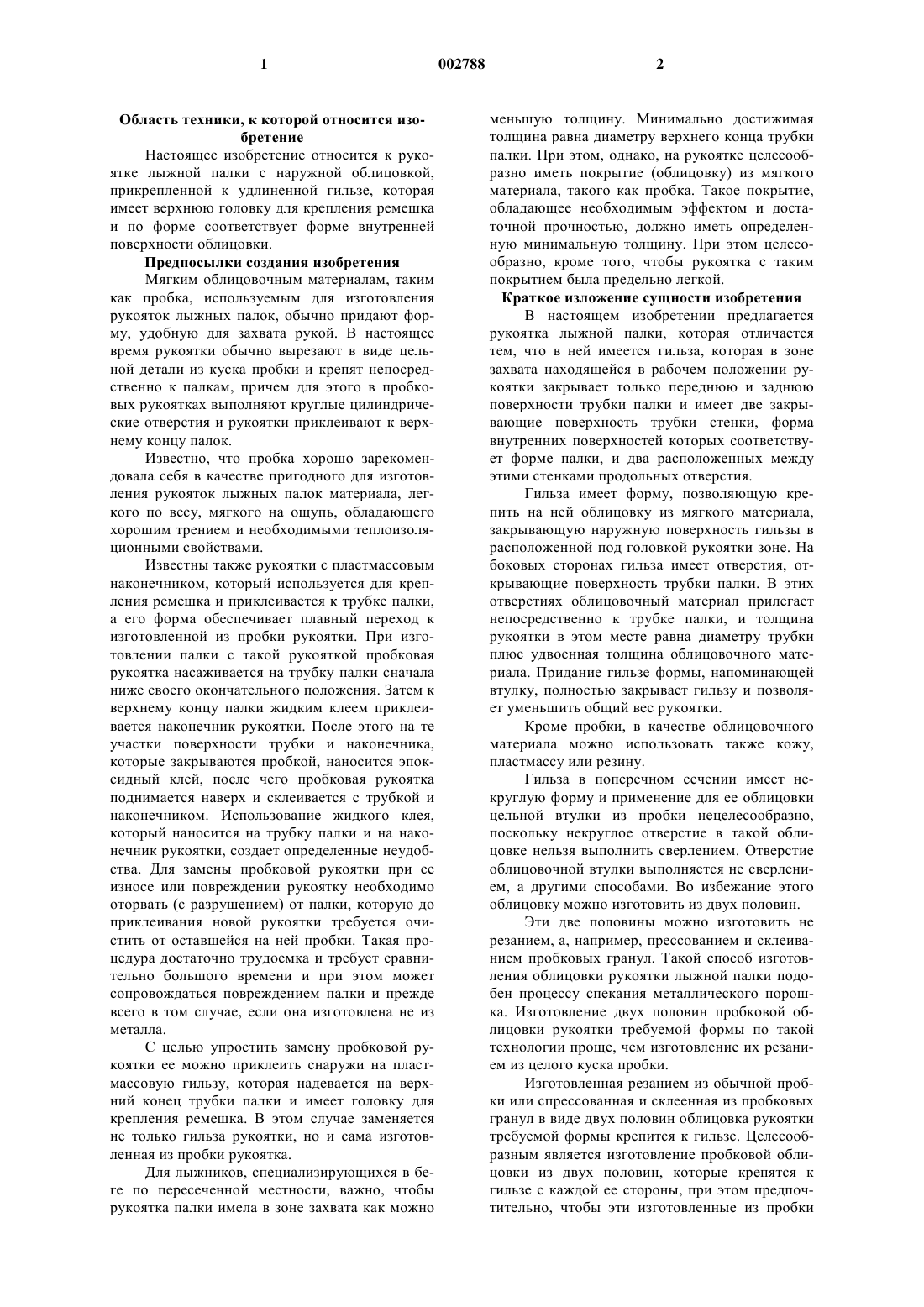

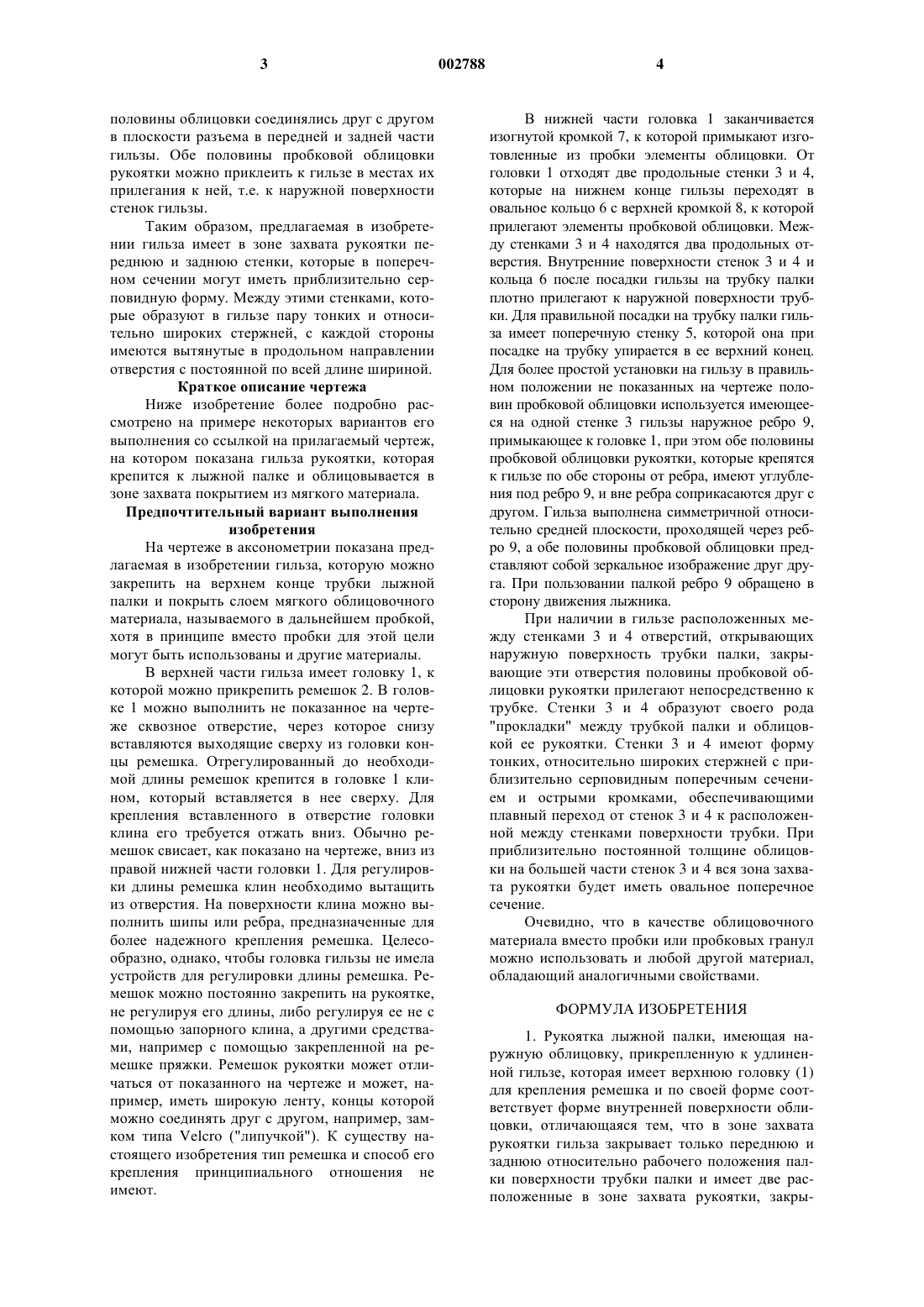

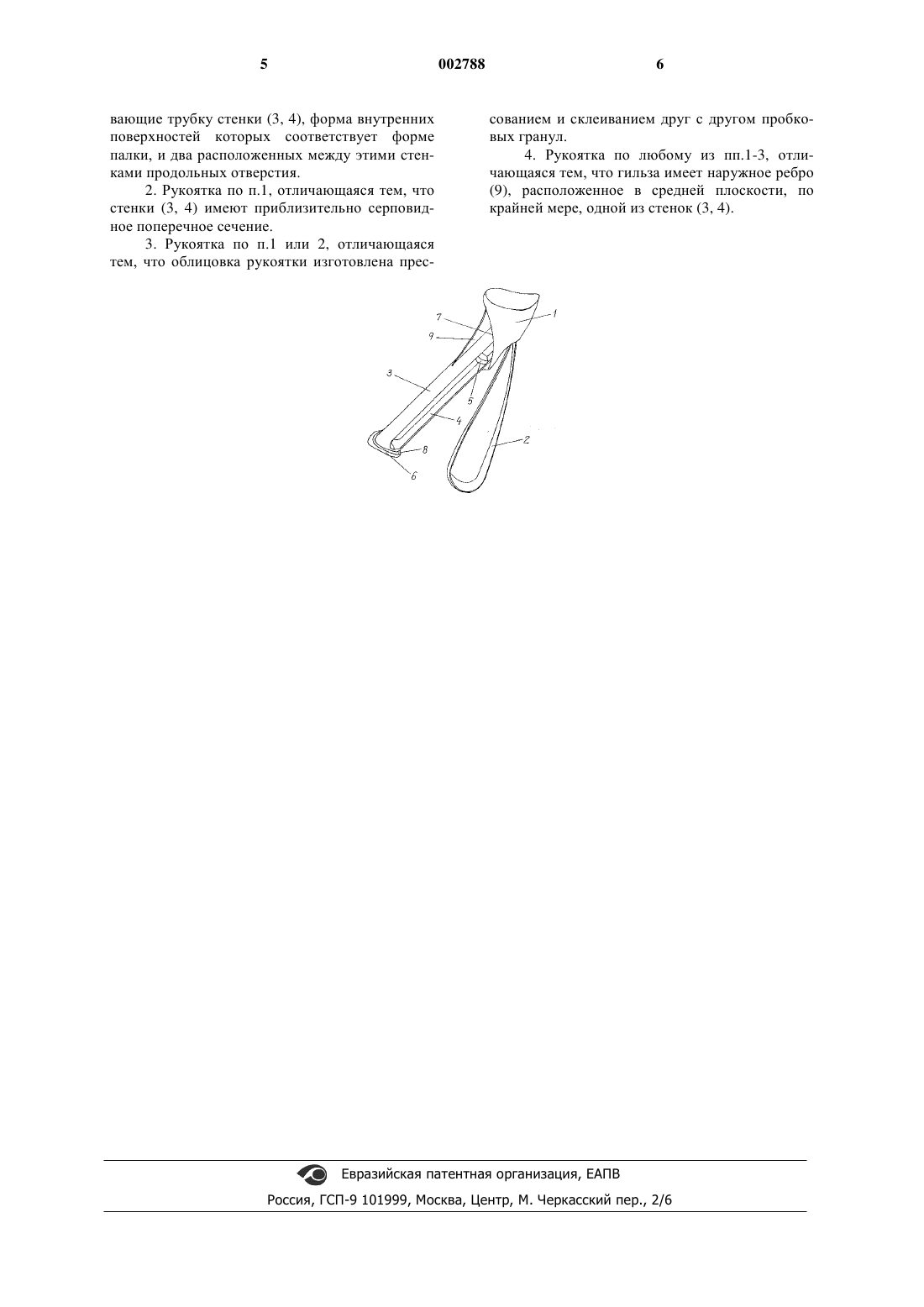

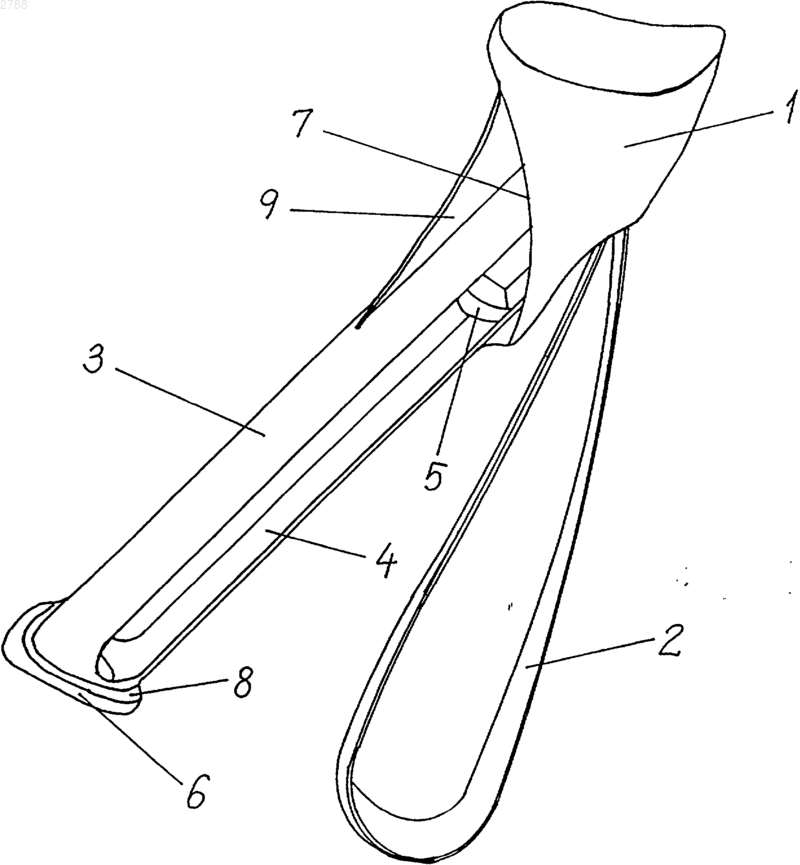

1 Область техники, к которой относится изобретение Настоящее изобретение относится к рукоятке лыжной палки с наружной облицовкой,прикрепленной к удлиненной гильзе, которая имеет верхнюю головку для крепления ремешка и по форме соответствует форме внутренней поверхности облицовки. Предпосылки создания изобретения Мягким облицовочным материалам, таким как пробка, используемым для изготовления рукояток лыжных палок, обычно придают форму, удобную для захвата рукой. В настоящее время рукоятки обычно вырезают в виде цельной детали из куска пробки и крепят непосредственно к палкам, причем для этого в пробковых рукоятках выполняют круглые цилиндрические отверстия и рукоятки приклеивают к верхнему концу палок. Известно, что пробка хорошо зарекомендовала себя в качестве пригодного для изготовления рукояток лыжных палок материала, легкого по весу, мягкого на ощупь, обладающего хорошим трением и необходимыми теплоизоляционными свойствами. Известны также рукоятки с пластмассовым наконечником, который используется для крепления ремешка и приклеивается к трубке палки,а его форма обеспечивает плавный переход к изготовленной из пробки рукоятки. При изготовлении палки с такой рукояткой пробковая рукоятка насаживается на трубку палки сначала ниже своего окончательного положения. Затем к верхнему концу палки жидким клеем приклеивается наконечник рукоятки. После этого на те участки поверхности трубки и наконечника,которые закрываются пробкой, наносится эпоксидный клей, после чего пробковая рукоятка поднимается наверх и склеивается с трубкой и наконечником. Использование жидкого клея,который наносится на трубку палки и на наконечник рукоятки, создает определенные неудобства. Для замены пробковой рукоятки при ее износе или повреждении рукоятку необходимо оторвать (с разрушением) от палки, которую до приклеивания новой рукоятки требуется очистить от оставшейся на ней пробки. Такая процедура достаточно трудоемка и требует сравнительно большого времени и при этом может сопровождаться повреждением палки и прежде всего в том случае, если она изготовлена не из металла. С целью упростить замену пробковой рукоятки ее можно приклеить снаружи на пластмассовую гильзу, которая надевается на верхний конец трубки палки и имеет головку для крепления ремешка. В этом случае заменяется не только гильза рукоятки, но и сама изготовленная из пробки рукоятка. Для лыжников, специализирующихся в беге по пересеченной местности, важно, чтобы рукоятка палки имела в зоне захвата как можно 2 меньшую толщину. Минимально достижимая толщина равна диаметру верхнего конца трубки палки. При этом, однако, на рукоятке целесообразно иметь покрытие (облицовку) из мягкого материала, такого как пробка. Такое покрытие,обладающее необходимым эффектом и достаточной прочностью, должно иметь определенную минимальную толщину. При этом целесообразно, кроме того, чтобы рукоятка с таким покрытием была предельно легкой. Краткое изложение сущности изобретения В настоящем изобретении предлагается рукоятка лыжной палки, которая отличается тем, что в ней имеется гильза, которая в зоне захвата находящейся в рабочем положении рукоятки закрывает только переднюю и заднюю поверхности трубки палки и имеет две закрывающие поверхность трубки стенки, форма внутренних поверхностей которых соответствует форме палки, и два расположенных между этими стенками продольных отверстия. Гильза имеет форму, позволяющую крепить на ней облицовку из мягкого материала,закрывающую наружную поверхность гильзы в расположенной под головкой рукоятки зоне. На боковых сторонах гильза имеет отверстия, открывающие поверхность трубки палки. В этих отверстиях облицовочный материал прилегает непосредственно к трубке палки, и толщина рукоятки в этом месте равна диаметру трубки плюс удвоенная толщина облицовочного материала. Придание гильзе формы, напоминающей втулку, полностью закрывает гильзу и позволяет уменьшить общий вес рукоятки. Кроме пробки, в качестве облицовочного материала можно использовать также кожу,пластмассу или резину. Гильза в поперечном сечении имеет некруглую форму и применение для ее облицовки цельной втулки из пробки нецелесообразно,поскольку некруглое отверстие в такой облицовке нельзя выполнить сверлением. Отверстие облицовочной втулки выполняется не сверлением, а другими способами. Во избежание этого облицовку можно изготовить из двух половин. Эти две половины можно изготовить не резанием, а, например, прессованием и склеиванием пробковых гранул. Такой способ изготовления облицовки рукоятки лыжной палки подобен процессу спекания металлического порошка. Изготовление двух половин пробковой облицовки рукоятки требуемой формы по такой технологии проще, чем изготовление их резанием из целого куска пробки. Изготовленная резанием из обычной пробки или спрессованная и склеенная из пробковых гранул в виде двух половин облицовка рукоятки требуемой формы крепится к гильзе. Целесообразным является изготовление пробковой облицовки из двух половин, которые крепятся к гильзе с каждой ее стороны, при этом предпочтительно, чтобы эти изготовленные из пробки 3 половины облицовки соединялись друг с другом в плоскости разъема в передней и задней части гильзы. Обе половины пробковой облицовки рукоятки можно приклеить к гильзе в местах их прилегания к ней, т.е. к наружной поверхности стенок гильзы. Таким образом, предлагаемая в изобретении гильза имеет в зоне захвата рукоятки переднюю и заднюю стенки, которые в поперечном сечении могут иметь приблизительно серповидную форму. Между этими стенками, которые образуют в гильзе пару тонких и относительно широких стержней, с каждой стороны имеются вытянутые в продольном направлении отверстия с постоянной по всей длине шириной. Краткое описание чертежа Ниже изобретение более подробно рассмотрено на примере некоторых вариантов его выполнения со ссылкой на прилагаемый чертеж,на котором показана гильза рукоятки, которая крепится к лыжной палке и облицовывается в зоне захвата покрытием из мягкого материала. Предпочтительный вариант выполнения изобретения На чертеже в аксонометрии показана предлагаемая в изобретении гильза, которую можно закрепить на верхнем конце трубки лыжной палки и покрыть слоем мягкого облицовочного материала, называемого в дальнейшем пробкой,хотя в принципе вместо пробки для этой цели могут быть использованы и другие материалы. В верхней части гильза имеет головку 1, к которой можно прикрепить ремешок 2. В головке 1 можно выполнить не показанное на чертеже сквозное отверстие, через которое снизу вставляются выходящие сверху из головки концы ремешка. Отрегулированный до необходимой длины ремешок крепится в головке 1 клином, который вставляется в нее сверху. Для крепления вставленного в отверстие головки клина его требуется отжать вниз. Обычно ремешок свисает, как показано на чертеже, вниз из правой нижней части головки 1. Для регулировки длины ремешка клин необходимо вытащить из отверстия. На поверхности клина можно выполнить шипы или ребра, предназначенные для более надежного крепления ремешка. Целесообразно, однако, чтобы головка гильзы не имела устройств для регулировки длины ремешка. Ремешок можно постоянно закрепить на рукоятке,не регулируя его длины, либо регулируя ее не с помощью запорного клина, а другими средствами, например с помощью закрепленной на ремешке пряжки. Ремешок рукоятки может отличаться от показанного на чертеже и может, например, иметь широкую ленту, концы которой можно соединять друг с другом, например, замком типа Velcro ("липучкой"). К существу настоящего изобретения тип ремешка и способ его крепления принципиального отношения не имеют. 4 В нижней части головка 1 заканчивается изогнутой кромкой 7, к которой примыкают изготовленные из пробки элементы облицовки. От головки 1 отходят две продольные стенки 3 и 4,которые на нижнем конце гильзы переходят в овальное кольцо 6 с верхней кромкой 8, к которой прилегают элементы пробковой облицовки. Между стенками 3 и 4 находятся два продольных отверстия. Внутренние поверхности стенок 3 и 4 и кольца 6 после посадки гильзы на трубку палки плотно прилегают к наружной поверхности трубки. Для правильной посадки на трубку палки гильза имеет поперечную стенку 5, которой она при посадке на трубку упирается в ее верхний конец. Для более простой установки на гильзу в правильном положении не показанных на чертеже половин пробковой облицовки используется имеющееся на одной стенке 3 гильзы наружное ребро 9,примыкающее к головке 1, при этом обе половины пробковой облицовки рукоятки, которые крепятся к гильзе по обе стороны от ребра, имеют углубления под ребро 9, и вне ребра соприкасаются друг с другом. Гильза выполнена симметричной относительно средней плоскости, проходящей через ребро 9, а обе половины пробковой облицовки представляют собой зеркальное изображение друг друга. При пользовании палкой ребро 9 обращено в сторону движения лыжника. При наличии в гильзе расположенных между стенками 3 и 4 отверстий, открывающих наружную поверхность трубки палки, закрывающие эти отверстия половины пробковой облицовки рукоятки прилегают непосредственно к трубке. Стенки 3 и 4 образуют своего рода"прокладки" между трубкой палки и облицовкой ее рукоятки. Стенки 3 и 4 имеют форму тонких, относительно широких стержней с приблизительно серповидным поперечным сечением и острыми кромками, обеспечивающими плавный переход от стенок 3 и 4 к расположенной между стенками поверхности трубки. При приблизительно постоянной толщине облицовки на большей части стенок 3 и 4 вся зона захвата рукоятки будет иметь овальное поперечное сечение. Очевидно, что в качестве облицовочного материала вместо пробки или пробковых гранул можно использовать и любой другой материал,обладающий аналогичными свойствами. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Рукоятка лыжной палки, имеющая наружную облицовку, прикрепленную к удлиненной гильзе, которая имеет верхнюю головку (1) для крепления ремешка и по своей форме соответствует форме внутренней поверхности облицовки, отличающаяся тем, что в зоне захвата рукоятки гильза закрывает только переднюю и заднюю относительно рабочего положения палки поверхности трубки палки и имеет две расположенные в зоне захвата рукоятки, закры 5 вающие трубку стенки (3, 4), форма внутренних поверхностей которых соответствует форме палки, и два расположенных между этими стенками продольных отверстия. 2. Рукоятка по п.1, отличающаяся тем, что стенки (3, 4) имеют приблизительно серповидное поперечное сечение. 3. Рукоятка по п.1 или 2, отличающаяся тем, что облицовка рукоятки изготовлена прес 6 сованием и склеиванием друг с другом пробковых гранул. 4. Рукоятка по любому из пп.1-3, отличающаяся тем, что гильза имеет наружное ребро(9), расположенное в средней плоскости, по крайней мере, одной из стенок (3, 4).
