Волокнистая ароматическая лента для потребительской упаковки

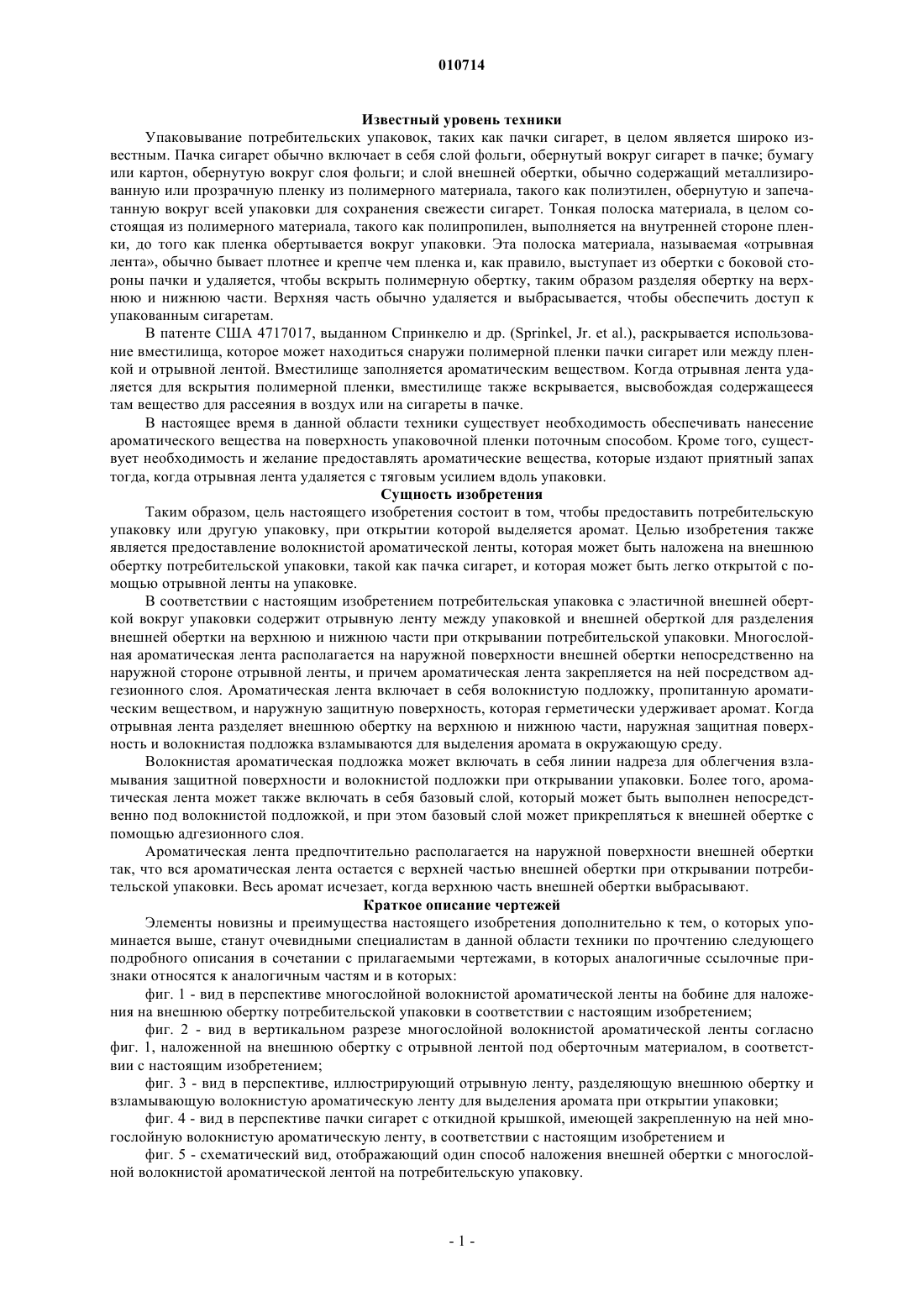

010714 Известный уровень техники Упаковывание потребительских упаковок, таких как пачки сигарет, в целом является широко известным. Пачка сигарет обычно включает в себя слой фольги, обернутый вокруг сигарет в пачке; бумагу или картон, обернутую вокруг слоя фольги; и слой внешней обертки, обычно содержащий металлизированную или прозрачную пленку из полимерного материала, такого как полиэтилен, обернутую и запечатанную вокруг всей упаковки для сохранения свежести сигарет. Тонкая полоска материала, в целом состоящая из полимерного материала, такого как полипропилен, выполняется на внутренней стороне пленки, до того как пленка обертывается вокруг упаковки. Эта полоска материала, называемая отрывная лента, обычно бывает плотнее и крепче чем пленка и, как правило, выступает из обертки с боковой стороны пачки и удаляется, чтобы вскрыть полимерную обертку, таким образом разделяя обертку на верхнюю и нижнюю части. Верхняя часть обычно удаляется и выбрасывается, чтобы обеспечить доступ к упакованным сигаретам. В патенте США 4717017, выданном Спринкелю и др. (Sprinkel, Jr. et al.), раскрывается использование вместилища, которое может находиться снаружи полимерной пленки пачки сигарет или между пленкой и отрывной лентой. Вместилище заполняется ароматическим веществом. Когда отрывная лента удаляется для вскрытия полимерной пленки, вместилище также вскрывается, высвобождая содержащееся там вещество для рассеяния в воздух или на сигареты в пачке. В настоящее время в данной области техники существует необходимость обеспечивать нанесение ароматического вещества на поверхность упаковочной пленки поточным способом. Кроме того, существует необходимость и желание предоставлять ароматические вещества, которые издают приятный запах тогда, когда отрывная лента удаляется с тяговым усилием вдоль упаковки. Сущность изобретения Таким образом, цель настоящего изобретения состоит в том, чтобы предоставить потребительскую упаковку или другую упаковку, при открытии которой выделяется аромат. Целью изобретения также является предоставление волокнистой ароматической ленты, которая может быть наложена на внешнюю обертку потребительской упаковки, такой как пачка сигарет, и которая может быть легко открытой с помощью отрывной ленты на упаковке. В соответствии с настоящим изобретением потребительская упаковка с эластичной внешней оберткой вокруг упаковки содержит отрывную ленту между упаковкой и внешней оберткой для разделения внешней обертки на верхнюю и нижнюю части при открывании потребительской упаковки. Многослойная ароматическая лента располагается на наружной поверхности внешней обертки непосредственно на наружной стороне отрывной ленты, и причем ароматическая лента закрепляется на ней посредством адгезионного слоя. Ароматическая лента включает в себя волокнистую подложку, пропитанную ароматическим веществом, и наружную защитную поверхность, которая герметически удерживает аромат. Когда отрывная лента разделяет внешнюю обертку на верхнюю и нижнюю части, наружная защитная поверхность и волокнистая подложка взламываются для выделения аромата в окружающую среду. Волокнистая ароматическая подложка может включать в себя линии надреза для облегчения взламывания защитной поверхности и волокнистой подложки при открывании упаковки. Более того, ароматическая лента может также включать в себя базовый слой, который может быть выполнен непосредственно под волокнистой подложкой, и при этом базовый слой может прикрепляться к внешней обертке с помощью адгезионного слоя. Ароматическая лента предпочтительно располагается на наружной поверхности внешней обертки так, что вся ароматическая лента остается с верхней частью внешней обертки при открывании потребительской упаковки. Весь аромат исчезает, когда верхнюю часть внешней обертки выбрасывают. Краткое описание чертежей Элементы новизны и преимущества настоящего изобретения дополнительно к тем, о которых упоминается выше, станут очевидными специалистам в данной области техники по прочтению следующего подробного описания в сочетании с прилагаемыми чертежами, в которых аналогичные ссылочные признаки относятся к аналогичным частям и в которых: фиг. 1 - вид в перспективе многослойной волокнистой ароматической ленты на бобине для наложения на внешнюю обертку потребительской упаковки в соответствии с настоящим изобретением; фиг. 2 - вид в вертикальном разрезе многослойной волокнистой ароматической ленты согласно фиг. 1, наложенной на внешнюю обертку с отрывной лентой под оберточным материалом, в соответствии с настоящим изобретением; фиг. 3 - вид в перспективе, иллюстрирующий отрывную ленту, разделяющую внешнюю обертку и взламывающую волокнистую ароматическую ленту для выделения аромата при открытии упаковки; фиг. 4 - вид в перспективе пачки сигарет с откидной крышкой, имеющей закрепленную на ней многослойную волокнистую ароматическую ленту, в соответствии с настоящим изобретением и фиг. 5 - схематический вид, отображающий один способ наложения внешней обертки с многослойной волокнистой ароматической лентой на потребительскую упаковку.-1 010714 Подробное описание предпочтительного варианта осуществления изобретения Обратимся более подробно к чертежам. Фиг. 1 изображает бобину 10 с непрерывной многослойной волокнистой ароматической лентой 12 для наложения на наружную поверхность эластичного материала 14 внешней обертки, которая включает в себя отрывную ленту 16 с внутренней стороны упаковочного материала. Как показано на фиг. 1-3, непрерывная многослойная волокнистая ароматическая лента 12 включает в себя базовый слой 18 и наружную поверхность 20 защитного покрытия с расположенной между ними волокнистой подложкой 22. Волокнистая подложка предварительно пропитывается жидким ароматизирующим веществом. Как поясняется более подробно ниже, многослойная волокнистая ароматическая лента 12 закрепляется на внешней обертке 14 посредством активного адгезионного слоя 24. Как схематично иллюстрируется на фиг. 3, тогда как отрывную ленту 16 удаляют тяговым усилием для разделения материала 14 внешней обертки, волокнистая подложка 22 и наружный защитный слой 20 взламываются лентой, чтобы, таким образом, дать возможность сохраняющемуся в подложке аромату распространиться в окружающей среде. Волокнистая подложка может содержать в себе линии 26 надреза для облегчения взламывания подложки и наружного защитного слоя тогда, когда отрывную ленту 16 используют для разделения материала 14 внешней обертки. Как показано на фиг. 2, линии 26 надреза могут выполняться с прорезанием волокнистой подложки на половину толщины подложки. Это дает возможность разделять подложку по линиям надреза, а также разрушать на части в поперечном направлении между линиями 26 надреза. Фиг. 4 показывает коробку 28 сигарет с откидной крышкой, с эластичным материалом 14 внешней обертки вокруг коробки. Как хорошо известно, отрывная лента 16 располагается на внутренней поверхности внешней обертки и при удалении отрывной ленты с тяговым усилием при открытии коробки сигарет выполняется разрезание и разделение материала внешней обертки на верхнюю 30 и нижнюю 32 части. Многослойная волокнистая ароматическая лента 12 прикрепляется к эластичному материалу 14 внешней обертки посредством адгезионного слоя 24. Волокнистая лента располагается на наружной поверхности материала внешней обертки так, что отрывная лента проходит по нижней границе ароматической ленты. Соответственно, когда коробку сигарет открывают посредством использования отрывной ленты, то материал внешней обертки при этом разделяется на верхнюю 30 и нижнюю 32 части, и вся волокнистая подложка 22, находившаяся с материалом внешней обертки, остается с верхней частью 30. Таким образом, когда отделенная верхняя часть 30 материала 14 внешней обертки удаляется и выбрасывается за ненадобностью, вся подложка 22 удаляется и при этом никакая пропитанная ароматом волокнистая подложка не остается с коробкой 28 сигарет. Когда отрывная лента 16 удаляется с тяговым усилием при открытии коробки 28 сигарет, происходит мгновенное выделение аромата, но, когда верхняя часть 30 материала 14 внешней обертки в конечном счете удаляется, никакой пропитанной ароматом подложки не остается. Поэтому никакой запах не распространяется на пользователя тогда, когда, например, коробка сигарет является закрытой и содержится рядом с одеждой пользователя. Фиг. 5 является схематическим видом, иллюстрирующим рулон непрерывной многослойной волокнистой ароматической ленты 12, закрепляемой на эластичном материале 14 внешней обертки с отрывной лентой 16, закрепляемой клеем 38 на внутренней поверхности материала внешней обертки. Выполненный таким образом композитный материал перемещается затем парой валиков 40, 42 к упаковочному устройству, где отдельные потребительские упаковки, такие как коробки 28 сигарет, обертываются материалом 14 внешней обертки и ароматической лентой 12. Упаковки перемещаются вправо (фиг. 5), и принудительно подаются в открытые ячейки 44 на поворотном барабане 46. Заданная длина композитного материала, достаточная для оборачивания каждой пачки сигарет, отрезается от непрерывного потока композитного материала посредством резаков 48, 50. При повороте барабана гибочная пластина 52 герметично запечатывает материал 14 внешней обертки вокруг пачки сигарет. Верхняя пара валиков 40 продолжает перемещать композитный материал через направляющие 54, и цикл технологического процесса повторяется. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Потребительская упаковка с эластичной внешней оберткой вокруг упаковки содержит отрывную ленту между упаковкой и внешней оберткой для разделения внешнейобертки на верхнюю и нижнюю части при открывании потребительской упаковки и многослойную ароматическую ленту на наружной поверхности внешней обертки, закрепленную на ней посредством адгезионного слоя и расположенную точно на наружной стороне отрывной ленты, при этом ароматическая лента включает в себя волокнистую подложку, пропитанную ароматическим веществом, и наружную защитную поверхность, посредством чего при разделении с помощью отрывной ленты внешней обертки на верхнюю и нижнюю части наружная защитная поверхность и волокнистая подложка взламываются для выделения аромата. 2. Потребительская упаковка по п.1, в которой волокнистая подложка содержит линии надреза для облегчения взламывания защитной поверхности и волокнистой подложки при открывании упаковки.-2 010714 3. Потребительская упаковка по п.1, в которой ароматическая лента также включает в себя базовый слой под волокнистой подложкой, при этом базовый слой прикреплен к внешней обертке посредством адгезионного слоя. 4. Потребительская упаковка по п.1, в которой ароматическая лента располагается на наружной поверхности внешней упаковки таким образом, что вся ароматическая лента остается с верхней частью внешней обертки при открывании потребительской упаковки.
