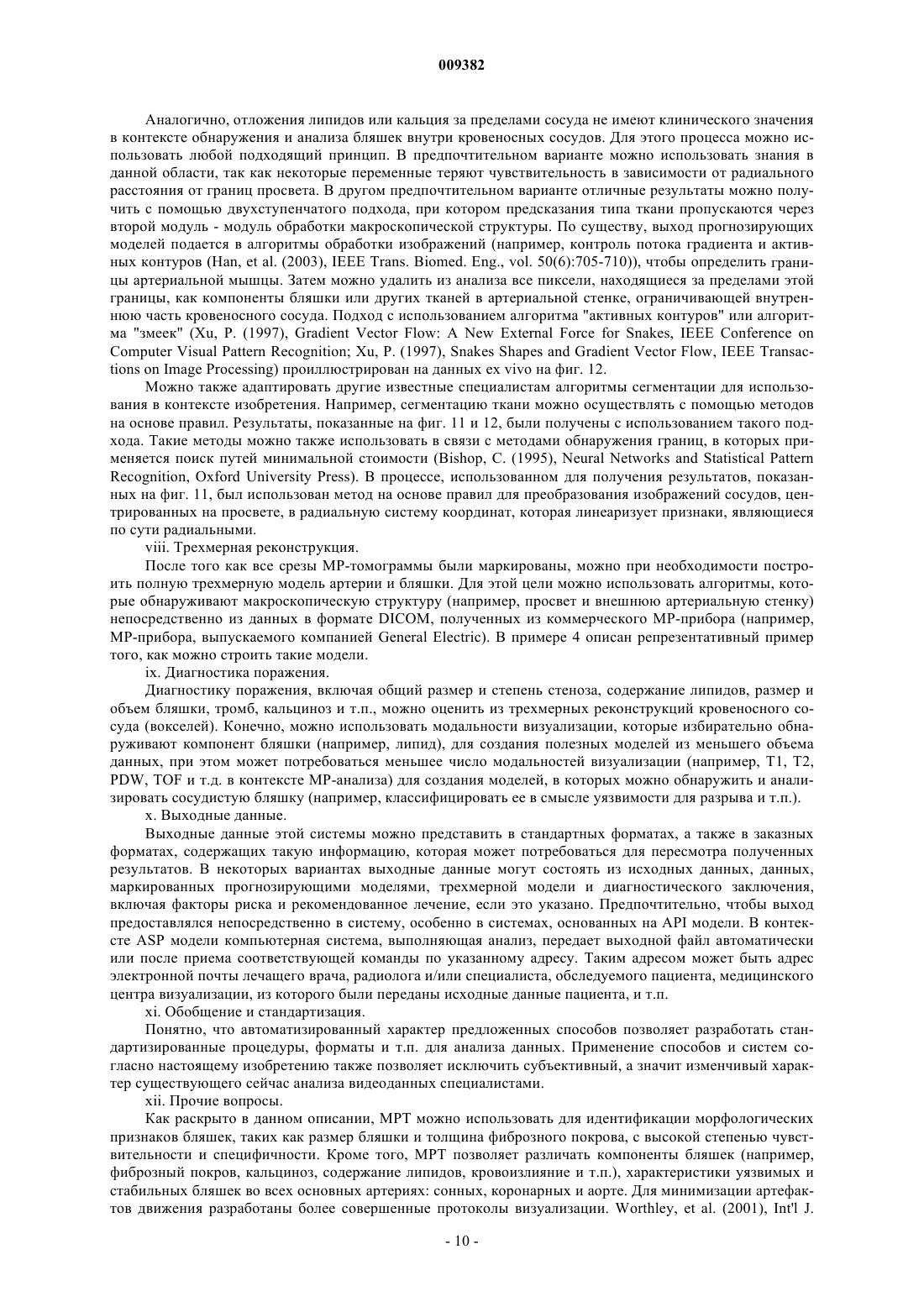

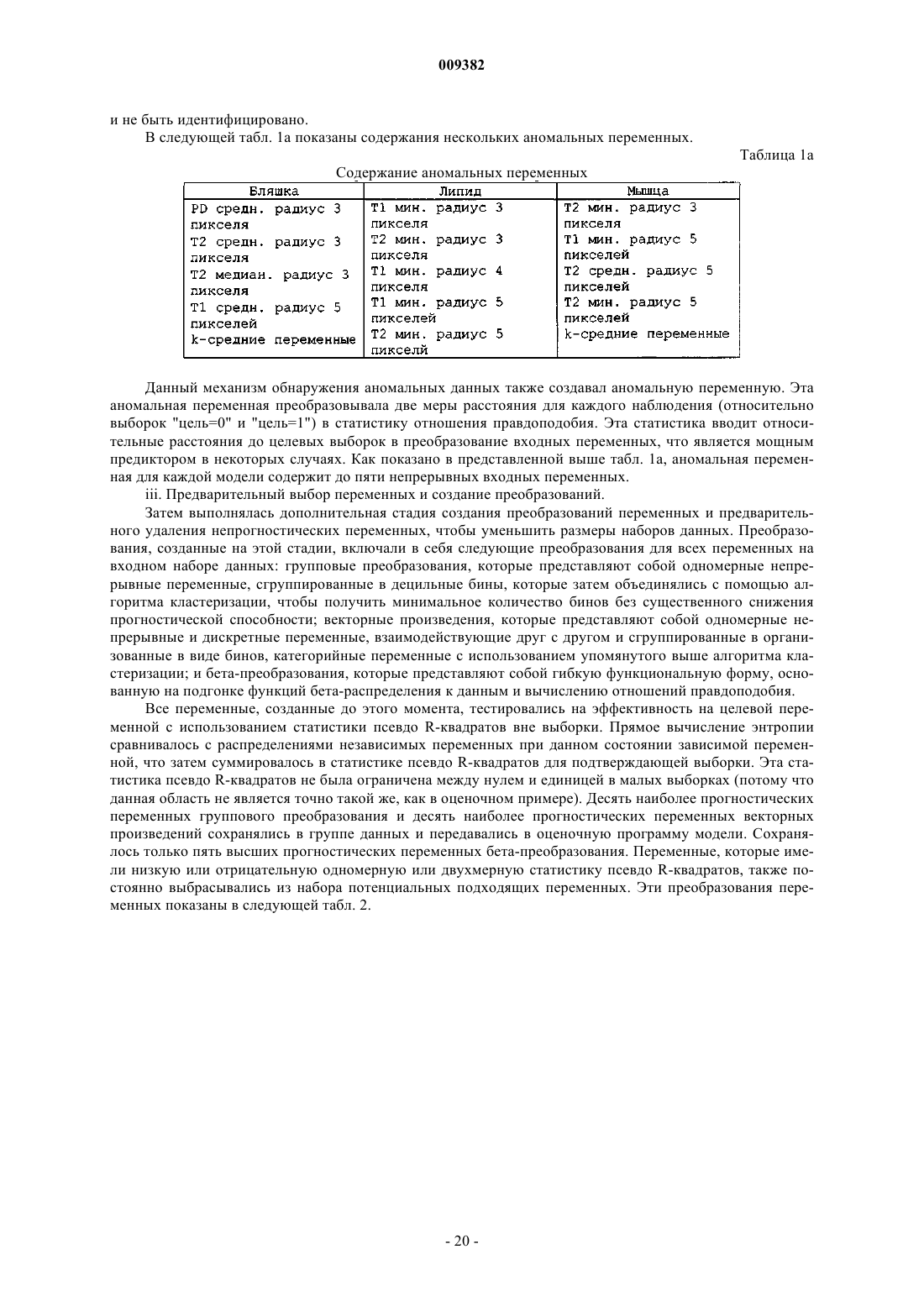

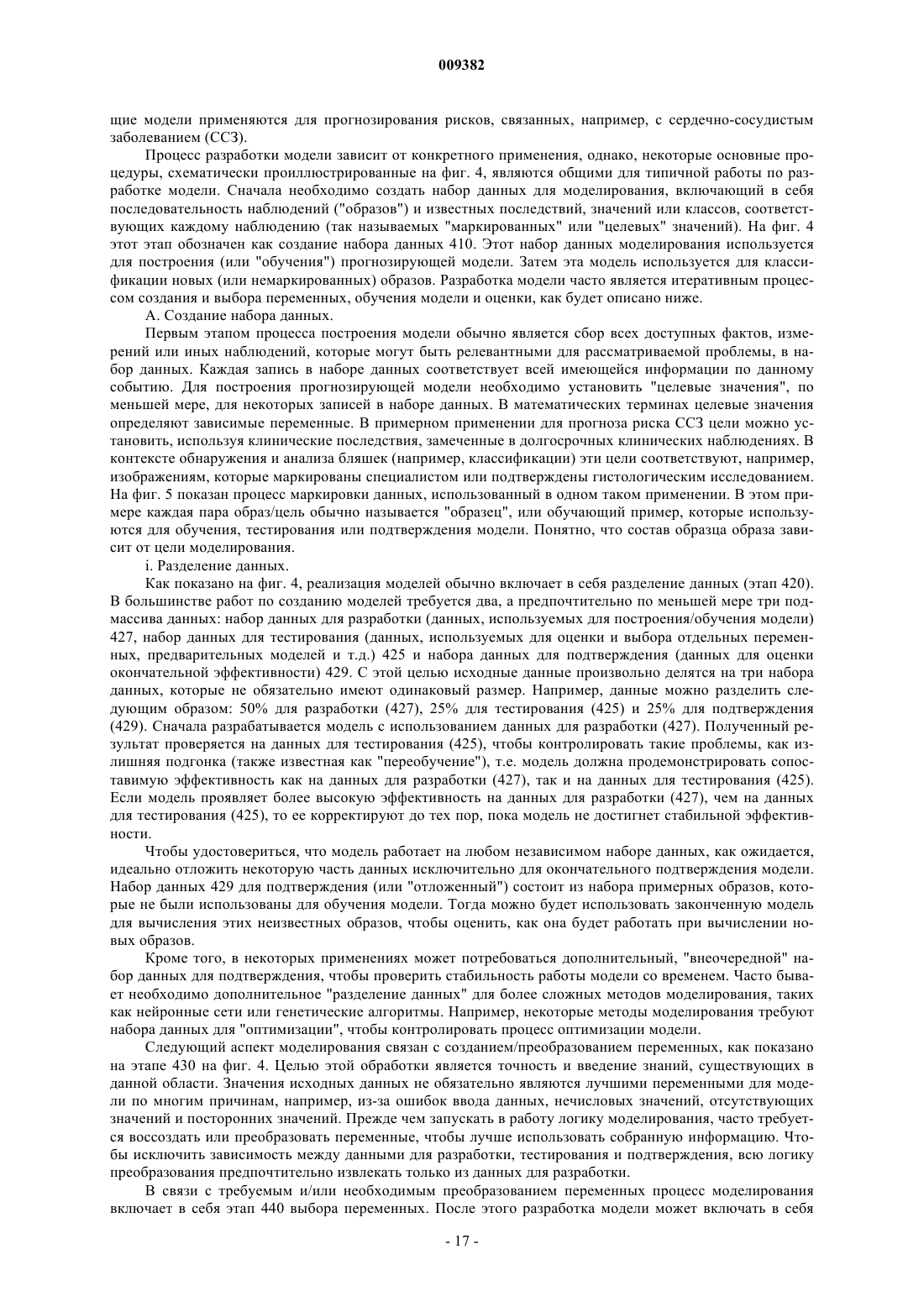

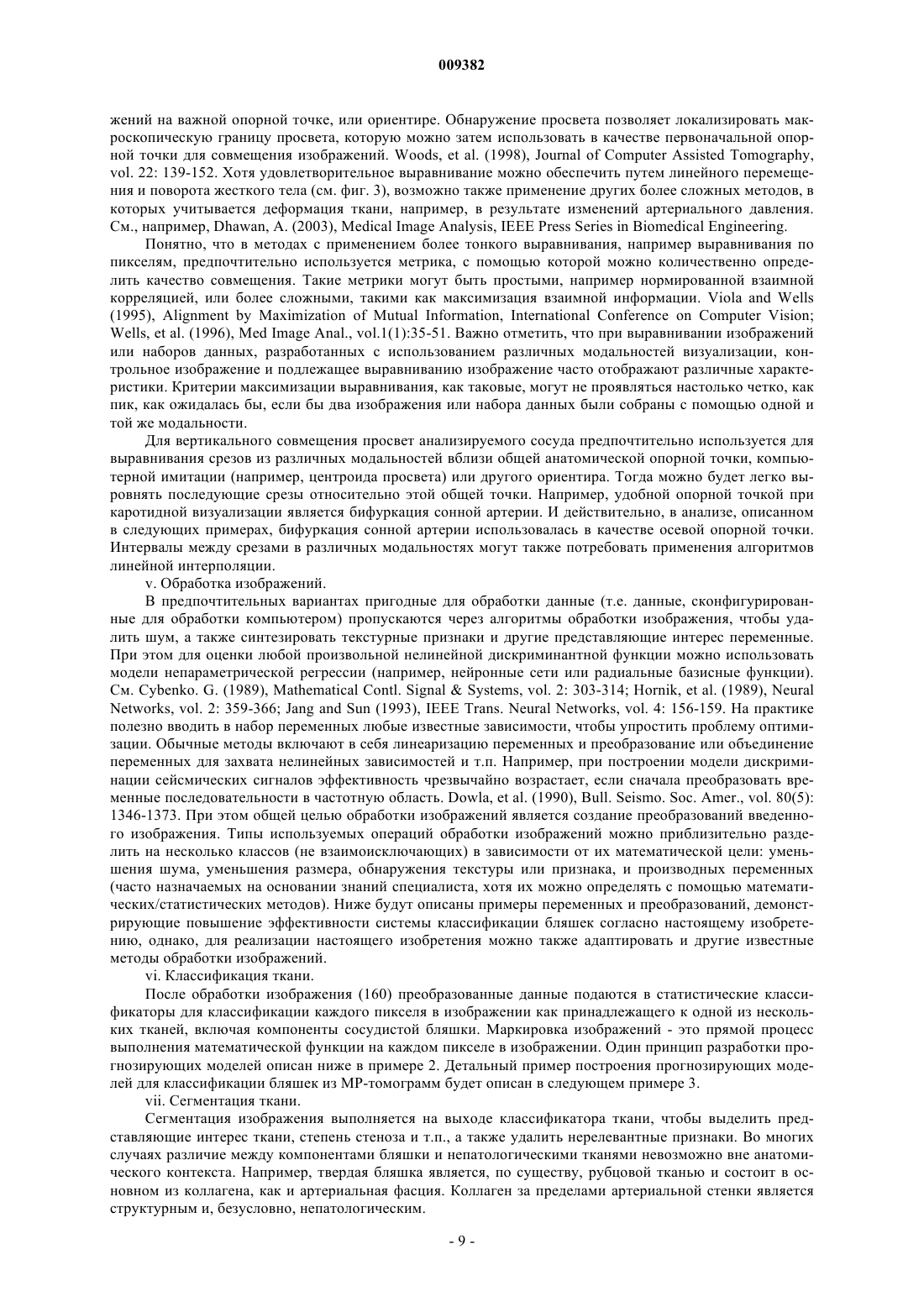

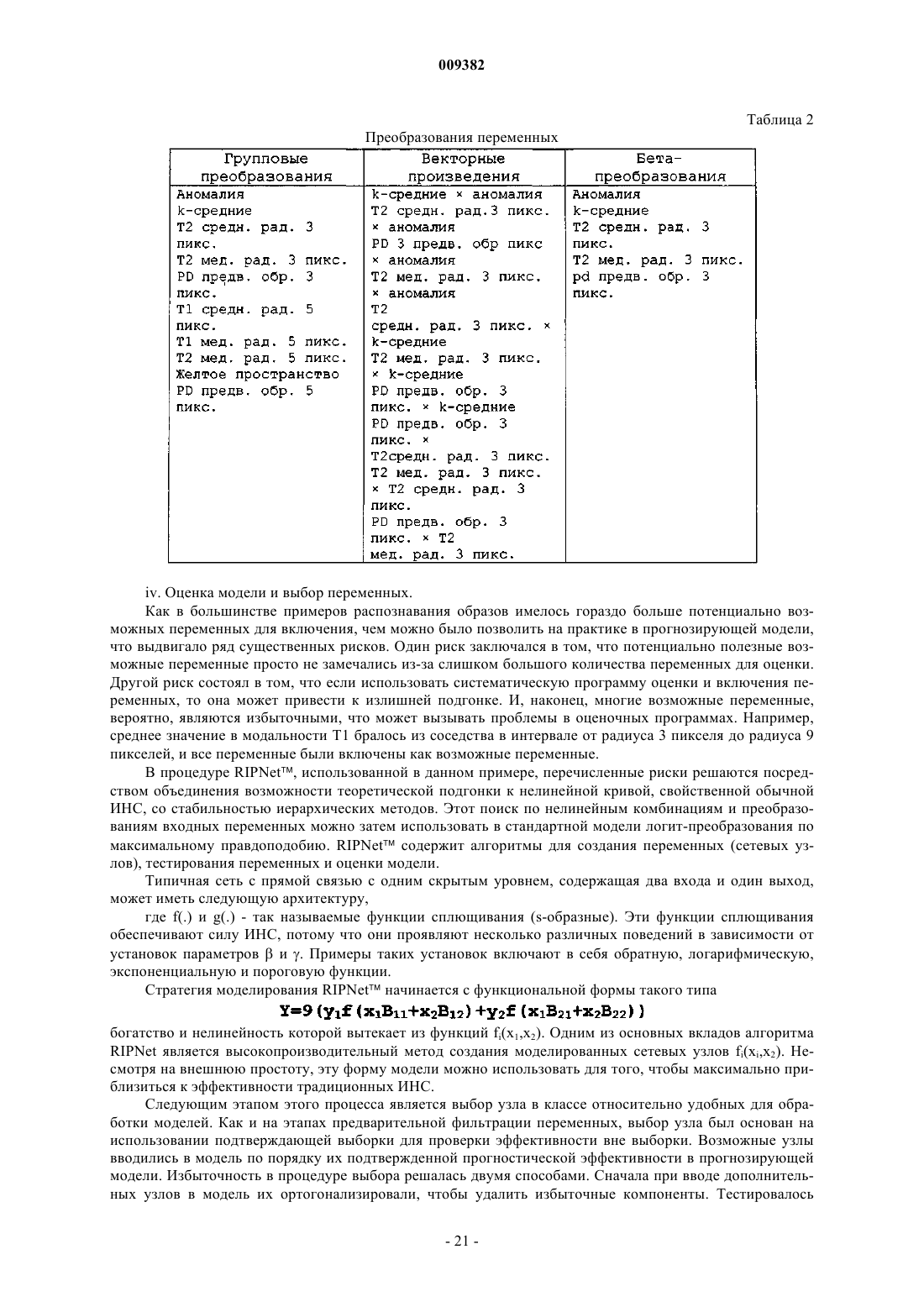

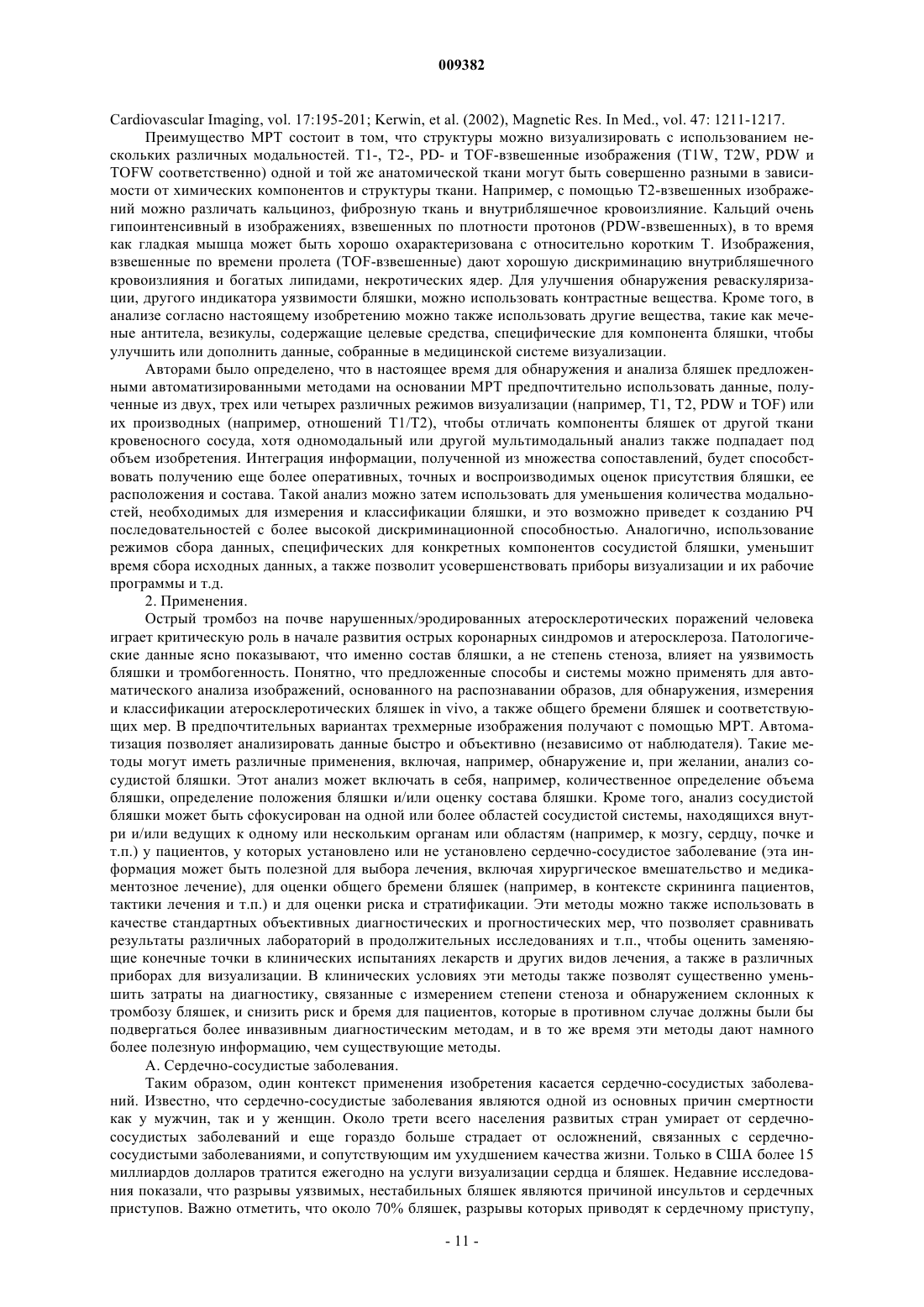

Автоматизированные способы и системы для обнаружения и анализа сосудистых бляшек

Номер патента: 9382

Опубликовано: 28.12.2007

Авторы: Брозертон Томас Вудли, Хуизенга Джоэл Т., Андерсон Расселл В.

Скачать PDF файл.

Формула / Реферат

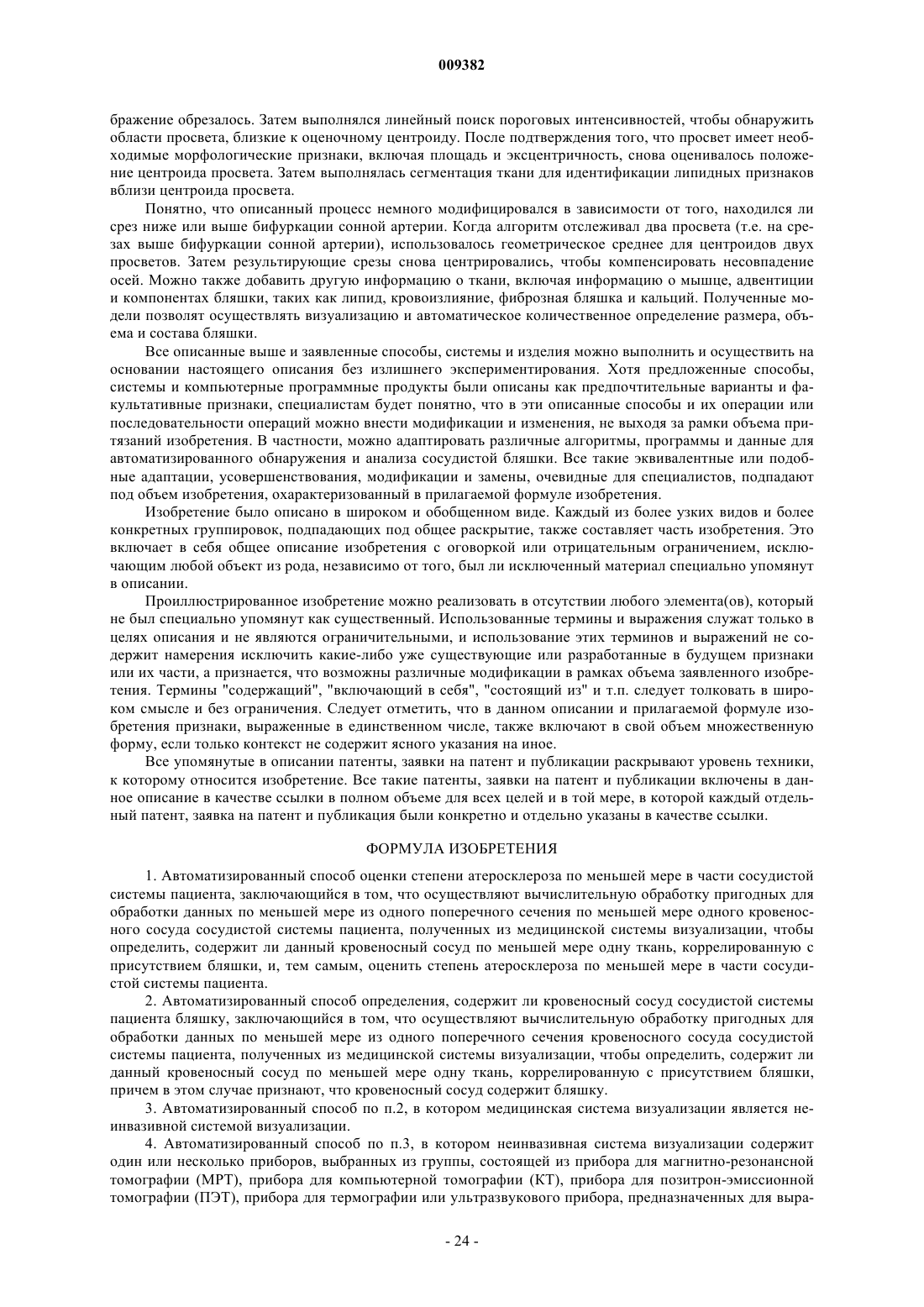

1. Автоматизированный способ оценки степени атеросклероза по меньшей мере в части сосудистой системы пациента, заключающийся в том, что осуществляют вычислительную обработку пригодных для обработки данных по меньшей мере из одного поперечного сечения по меньшей мере одного кровеносного сосуда сосудистой системы пациента, полученных из медицинской системы визуализации, чтобы определить, содержит ли данный кровеносный сосуд по меньшей мере одну ткань, коррелированную с присутствием бляшки, и, тем самым, оценить степень атеросклероза по меньшей мере в части сосудистой системы пациента.

2. Автоматизированный способ определения, содержит ли кровеносный сосуд сосудистой системы пациента бляшку, заключающийся в том, что осуществляют вычислительную обработку пригодных для обработки данных по меньшей мере из одного поперечного сечения кровеносного сосуда сосудистой системы пациента, полученных из медицинской системы визуализации, чтобы определить, содержит ли данный кровеносный сосуд по меньшей мере одну ткань, коррелированную с присутствием бляшки, причем в этом случае признают, что кровеносный сосуд содержит бляшку.

3. Автоматизированный способ по п.2, в котором медицинская система визуализации является неинвазивной системой визуализации.

4. Автоматизированный способ по п.3, в котором неинвазивная система визуализации содержит один или несколько приборов, выбранных из группы, состоящей из прибора для магнитно-резонансной томографии (МРТ), прибора для компьютерной томографии (КТ), прибора для позитрон-эмиссионной томографии (ПЭТ), прибора для термографии или ультразвукового прибора, предназначенных для выработки исходных видеоданных, из которых получают пригодные для обработки данные.

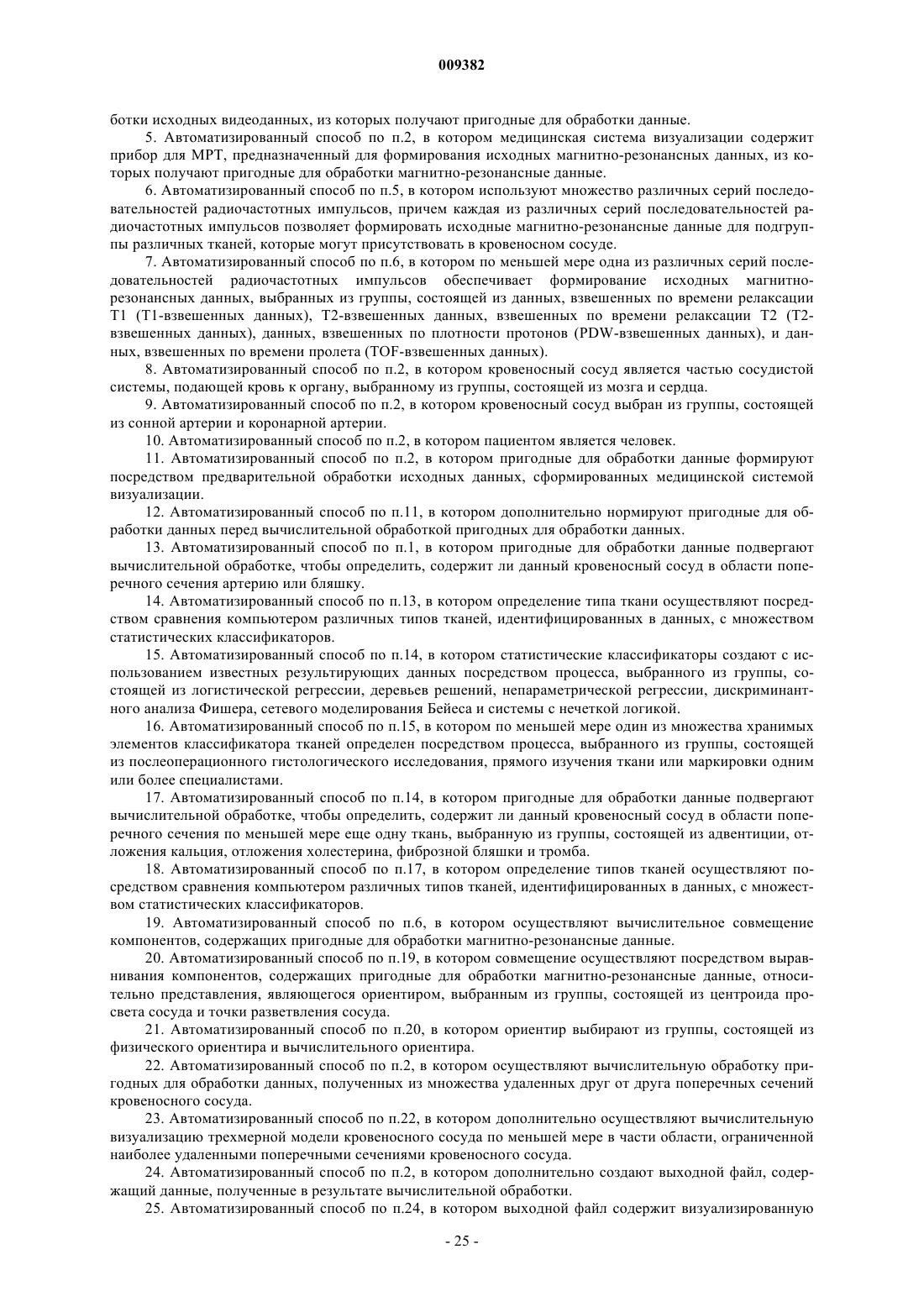

5. Автоматизированный способ по п.2, в котором медицинская система визуализации содержит прибор для МРТ, предназначенный для формирования исходных магнитно-резонансных данных, из которых получают пригодные для обработки магнитно-резонансные данные.

6. Автоматизированный способ по п.5, в котором используют множество различных серий последовательностей радиочастотных импульсов, причем каждая из различных серий последовательностей радиочастотных импульсов позволяет формировать исходные магнитно-резонансные данные для подгруппы различных тканей, которые могут присутствовать в кровеносном сосуде.

7. Автоматизированный способ по п.6, в котором по меньшей мере одна из различных серий последовательностей радиочастотных импульсов обеспечивает формирование исходных магнитно-резонансных данных, выбранных из группы, состоящей из данных, взвешенных по времени релаксации Т1 (Т1-взвешенных данных), Т2-взвешенных данных, взвешенных по времени релаксации Т2 (Т2-взвешенных данных), данных, взвешенных по плотности протонов (PDW-взвешенных данных), и данных, взвешенных по времени пролета (TOF-взвешенных данных).

8. Автоматизированный способ по п.2, в котором кровеносный сосуд является частью сосудистой системы, подающей кровь к органу, выбранному из группы, состоящей из мозга и сердца.

9. Автоматизированный способ по п.2, в котором кровеносный сосуд выбран из группы, состоящей из сонной артерии и коронарной артерии.

10. Автоматизированный способ по п.2, в котором пациентом является человек.

11. Автоматизированный способ по п.2, в котором пригодные для обработки данные формируют посредством предварительной обработки исходных данных, сформированных медицинской системой визуализации.

12. Автоматизированный способ по п.11, в котором дополнительно нормируют пригодные для обработки данных перед вычислительной обработкой пригодных для обработки данных.

13. Автоматизированный способ по п.1, в котором пригодные для обработки данные подвергают вычислительной обработке, чтобы определить, содержит ли данный кровеносный сосуд в области поперечного сечения артерию или бляшку.

14. Автоматизированный способ по п.13, в котором определение типа ткани осуществляют посредством сравнения компьютером различных типов тканей, идентифицированных в данных, с множеством статистических классификаторов.

15. Автоматизированный способ по п.14, в котором статистические классификаторы создают с использованием известных результирующих данных посредством процесса, выбранного из группы, состоящей из логистической регрессии, деревьев решений, непараметрической регрессии, дискриминантного анализа Фишера, сетевого моделирования Бейеса и системы с нечеткой логикой.

16. Автоматизированный способ по п.15, в котором по меньшей мере один из множества хранимых элементов классификатора тканей определен посредством процесса, выбранного из группы, состоящей из послеоперационного гистологического исследования, прямого изучения ткани или маркировки одним или более специалистами.

17. Автоматизированный способ по п.14, в котором пригодные для обработки данные подвергают вычислительной обработке, чтобы определить, содержит ли данный кровеносный сосуд в области поперечного сечения по меньшей мере еще одну ткань, выбранную из группы, состоящей из адвентиции, отложения кальция, отложения холестерина, фиброзной бляшки и тромба.

18. Автоматизированный способ по п.17, в котором определение типов тканей осуществляют посредством сравнения компьютером различных типов тканей, идентифицированных в данных, с множеством статистических классификаторов.

19. Автоматизированный способ по п.6, в котором осуществляют вычислительное совмещение компонентов, содержащих пригодные для обработки магнитно-резонансные данные.

20. Автоматизированный способ по п.19, в котором совмещение осуществляют посредством выравнивания компонентов, содержащих пригодные для обработки магнитно-резонансные данные, относительно представления, являющегося ориентиром, выбранным из группы, состоящей из центроида просвета сосуда и точки разветвления сосуда.

21. Автоматизированный способ по п.20, в котором ориентир выбирают из группы, состоящей из физического ориентира и вычислительного ориентира.

22. Автоматизированный способ по п.2, в котором осуществляют вычислительную обработку пригодных для обработки данных, полученных из множества удаленных друг от друга поперечных сечений кровеносного сосуда.

23. Автоматизированный способ по п.22, в котором дополнительно осуществляют вычислительную визуализацию трехмерной модели кровеносного сосуда по меньшей мере в части области, ограниченной наиболее удаленными поперечными сечениями кровеносного сосуда.

24. Автоматизированный способ по п.2, в котором дополнительно создают выходной файл, содержащий данные, полученные в результате вычислительной обработки.

25. Автоматизированный способ по п.24, в котором выходной файл содержит визуализированную вычислительным методом трехмерную модель кровеносного сосуда по меньшей мере в части области, ограниченной наиболее удаленными поперечными сечениями кровеносного сосуда.

26. Автоматизированный способ по п.23, в котором дополнительно осуществляют вычислительное определение объема бляшки, присутствующей в трехмерной модели кровеносного сосуда.

27. Автоматизированный способ по п.23, в котором дополнительно осуществляют вычислительное определение состава бляшки, присутствующей в трехмерной модели кровеносного сосуда.

28. Автоматизированный способ по п.27, в котором дополнительно осуществляют вычислительное различение, является ли данная бляшка уязвимой бляшкой или стабильной бляшкой.

29. Автоматизированный способ оценки эффективности курса лечения, заключающийся в том, что:

a) определяют объем бляшки у пациента с помощью автоматизированного способа по п.26;

b) назначают пациенту курс лечения, включающий в себя прием лекарственного препарата, предназначенного для стабилизации или уменьшения бремени бляшки у пациента в процессе курса лечения; и

c) определяют во время и/или в конце курса лечения, стабилизировался ли или уменьшился ли объем бляшки у пациента, чтобы, тем самым, оценить эффективность курса лечения.

30. Автоматизированный способ по п.24, в котором лекарственным препаратом является проходящий исследования лекарственный препарат.

31. Способ лечения пациента, имеющхую уязвимую бляшку в кровеносном сосуде, заключающийся в том, что:

a) определяют, что пациент имеет уязвимую бляшку в кровеносном сосуде с помощью автоматизированного способа по п.27; и

b) назначают пациенту курс лечения, направленный на стабилизацию или уменьшение уязвимости уязвимой бляшки для разрыва в процессе курса лечения, обеспечивая тем самым лечение пациента.

32. Способ по п.31, в котором курс лечения включает в себя прием лекарственного препарата, стабилизирующего или уменьшающего уязвимость бляшки для разрыва.

33. Способ по п.32, в котором лекарственный препарат выбирают из группы, состоящей из статинов, противовоспалительных препаратов и антикоагулянтов.

34. Компьютерный программный продукт, содержащий пригодный для компьютера носитель с содержащейся на нем машиночитаемой программой, причем машиночитаемая программа сконфигурирована для реализации автоматизированного способа по п.1 на компьютере, предназначенном для выполнения данной машиночитаемой программы.

35. Автоматизированный способ для анализа данных пациента, полученных с помощью медицинской системы визуализации, для определения, содержит ли кровеносный сосуд пациента бляшку, заключающийся в том, что:

a) получают пригодные для обработки данные по меньшей мере одного поперечного сечения кровеносного сосуда сосудистой системы пациента, причем пригодные для обработки данные получают из исходных данных, собранных с помощью медицинской системы визуализации;

b) передают пригодные для обработки данные в компьютер, сконфигурированный для приема и вычислительной обработки пригодных для обработки данных, для определения, содержит ли данный кровеносный сосуд в области поперечного сечения(й) по меньшей мере одну ткань, коррелированную с присутствием бляшки, в случае чего кровеносный сосуд признается содержащим бляшку; и

c) используют компьютер для вычислительной обработки пригодных для обработки данных и определения, содержит ли данный кровеносный сосуд бляшку.

36. Автоматизированный способ по п.35, в котором медицинская система визуализации и компьютер расположены в разных местах.

37. Автоматизированный способ по п.36, в котором компьютер находится в вычислительном центре, физически удаленном от каждого из множества центров визуализации, каждый из которых содержит медицинскую систему визуализации, способную формировать исходные данные, из которых можно получить пригодные для обработки данные.

38. Автоматизированный способ по п.37, в котором по меньшей мере один из центров визуализации передает исходные данные в вычислительный центр по телекоммуникационному каналу.

39. Автоматизированный способ по п.35, в котором дополнительно передают результаты анализа по адресу, указанному как сотрудничающий с медицинской системой визуализации, используемой для сбора исходных данных.

40. Система для анализа наличия бляшки в кровеносном сосуде сосудистой системы пациента, содержащая:

a) компьютер, способный исполнять машиночитаемую программу, содержащуюся в компьютерном программном продукте по п.34;

b) компьютерную систему хранения данных, сообщающуюся с компьютером и сконфигурированную для отправки и приема и/или сохранения данных, обработанных компьютером; и

c) функционально подключенный к компьютеру коммуникационный интерфейс для приема подлежащих обработке данных или для отправки данных после их обработки компьютером.

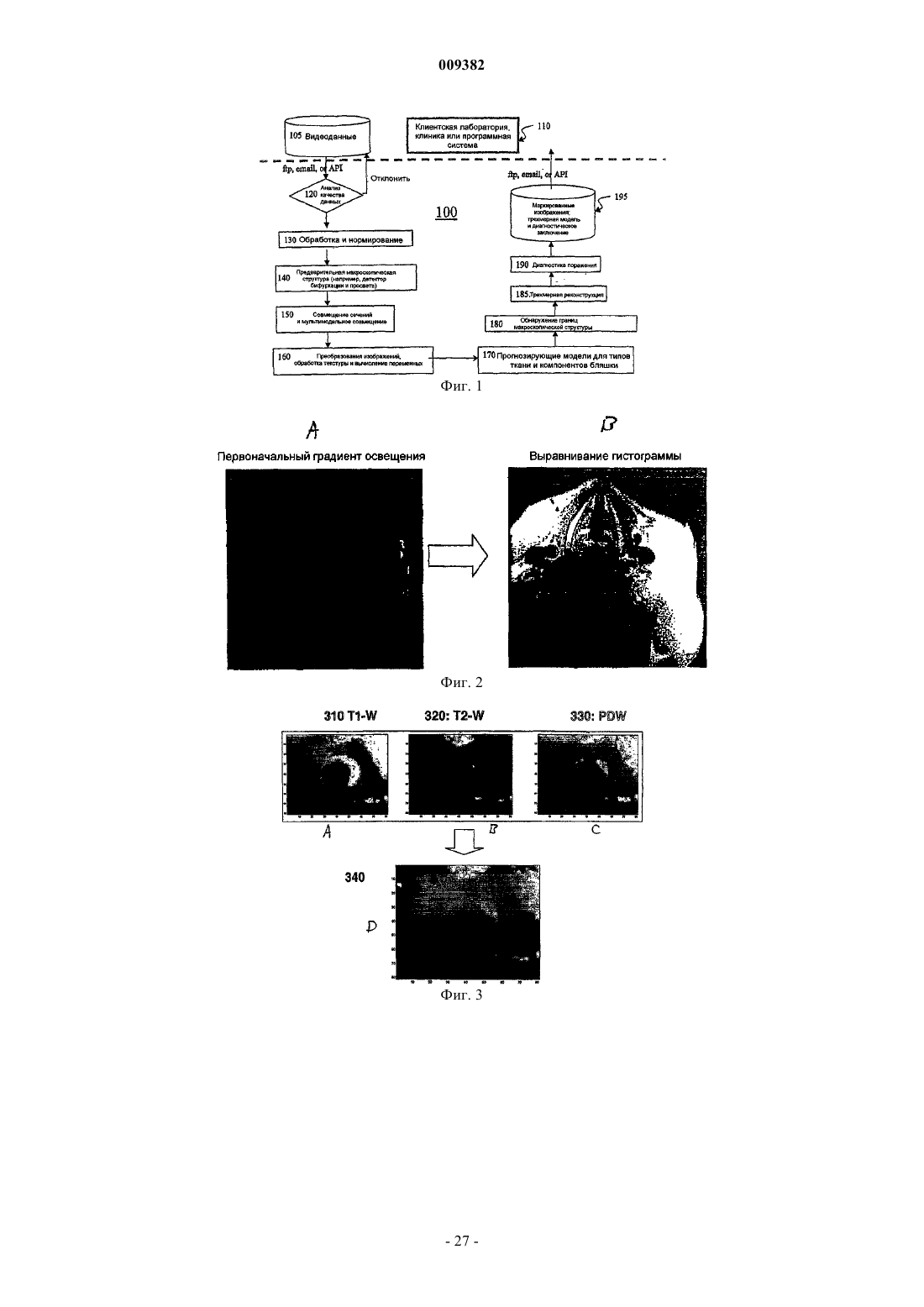

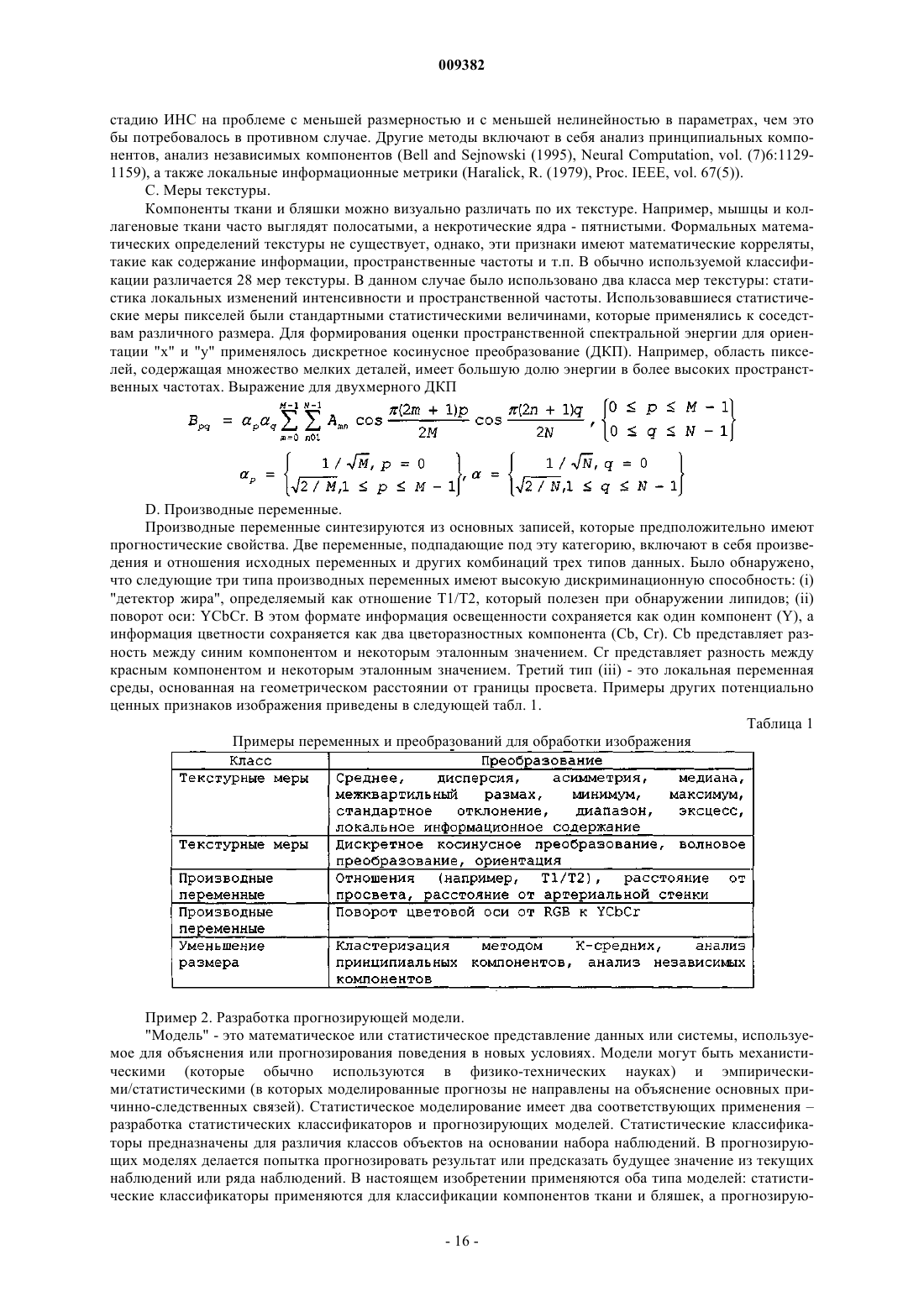

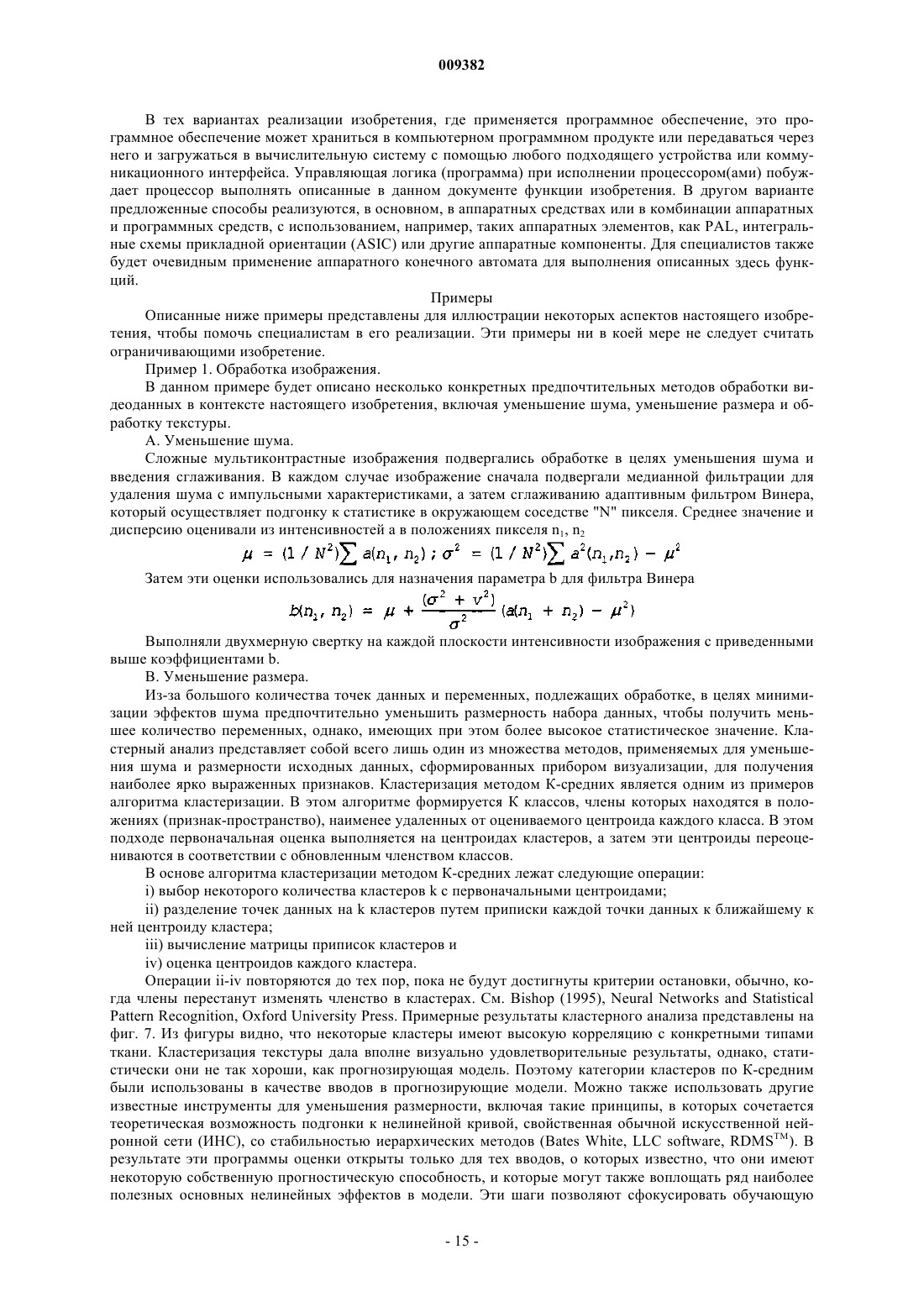

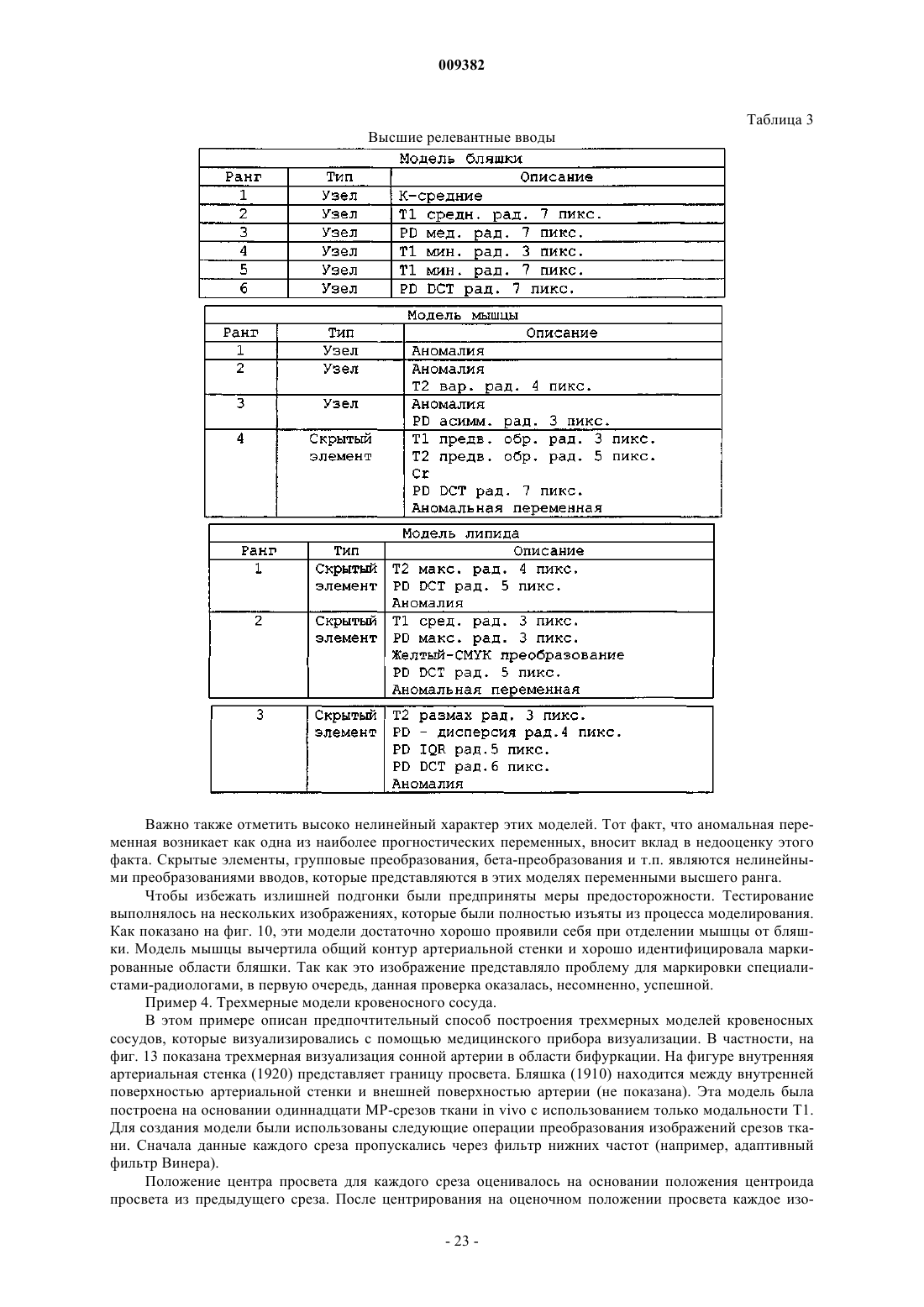

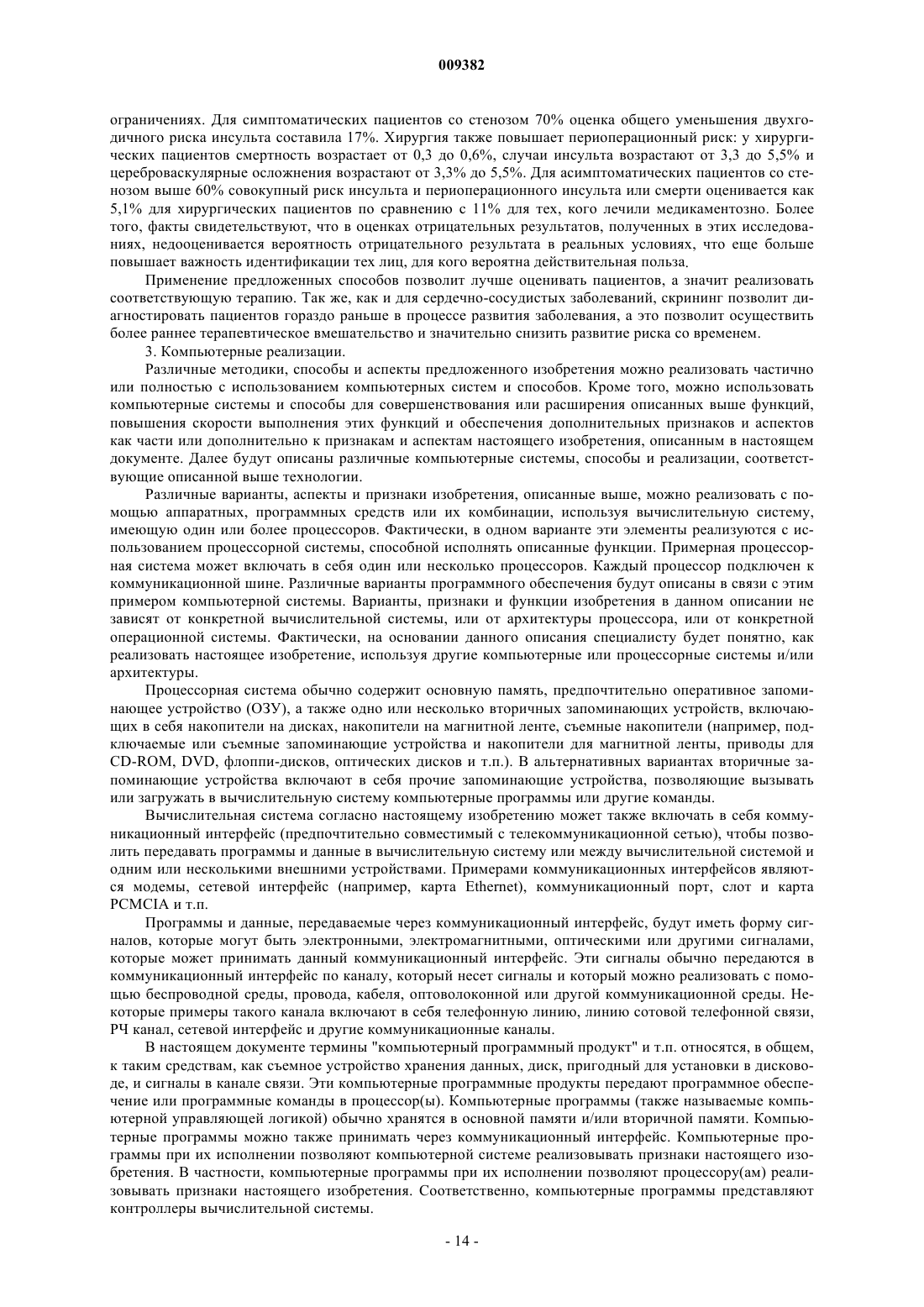

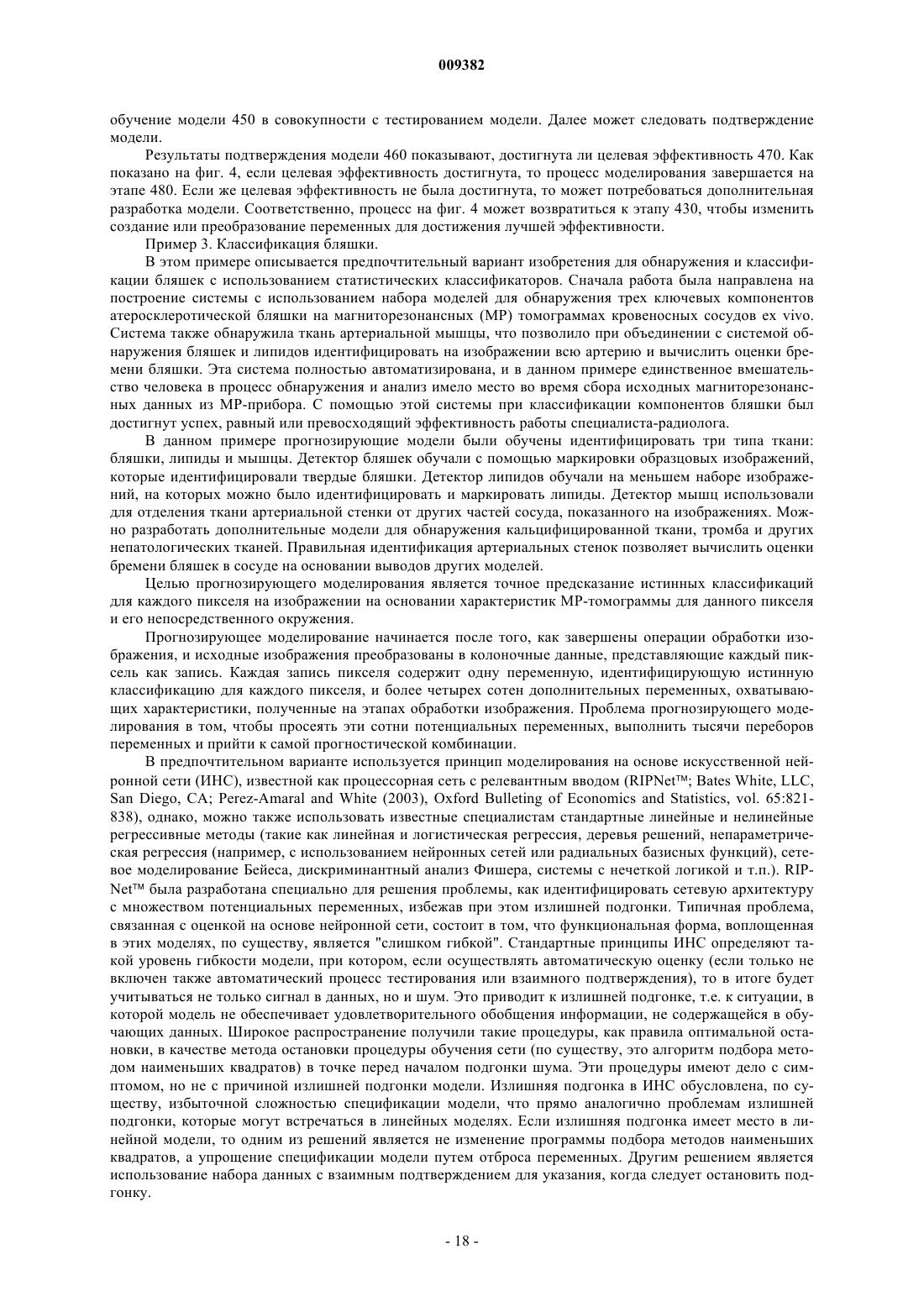

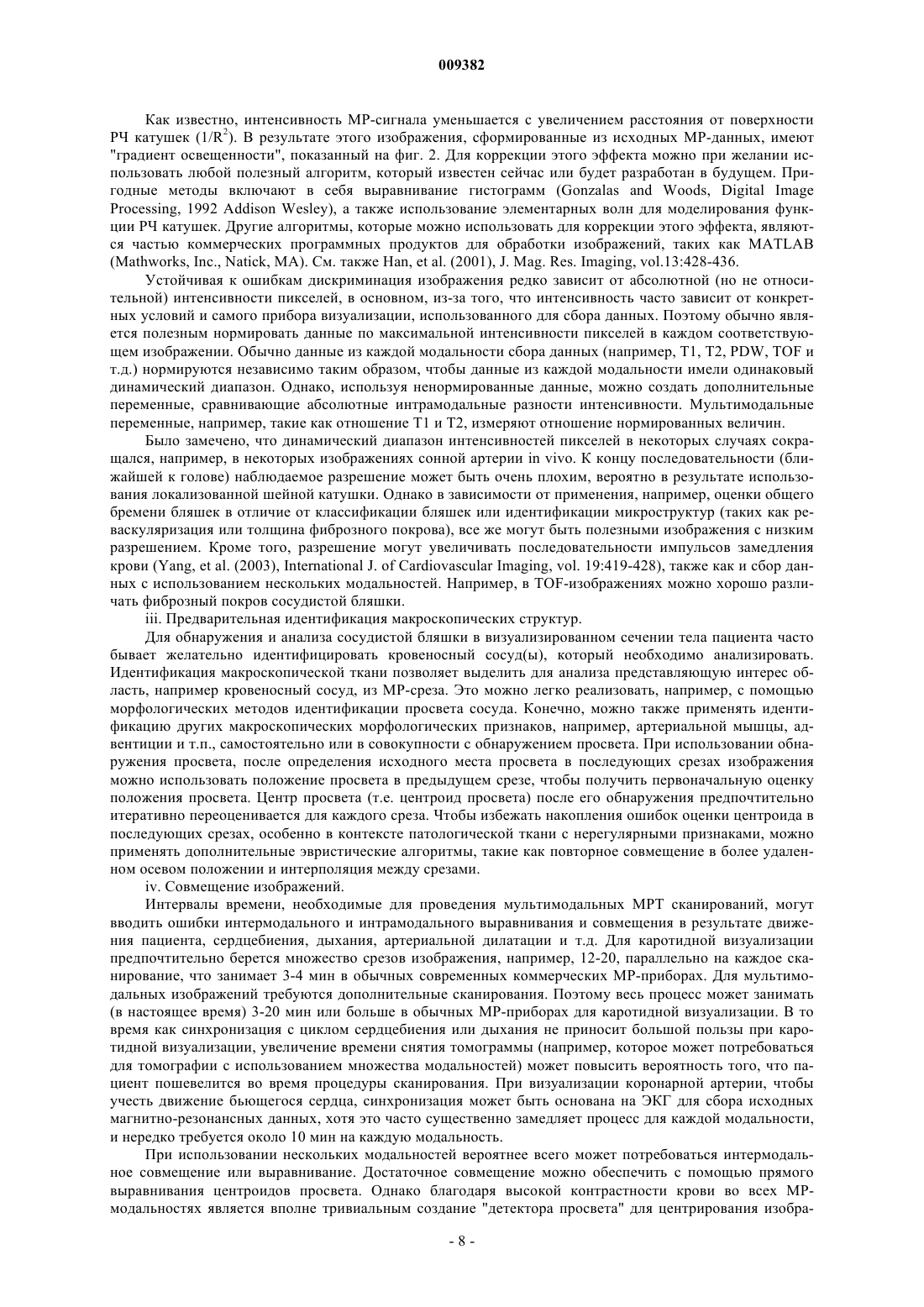

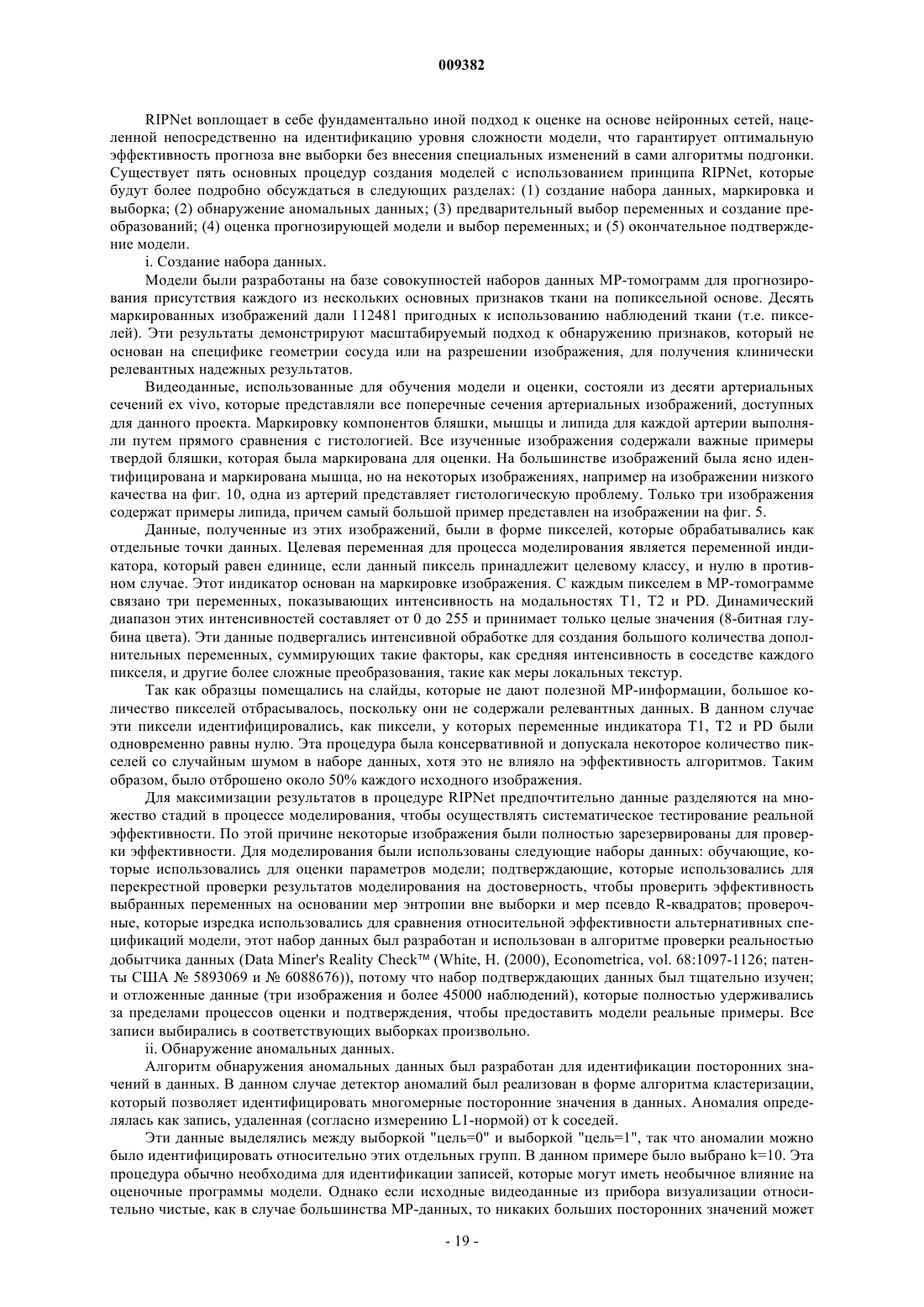

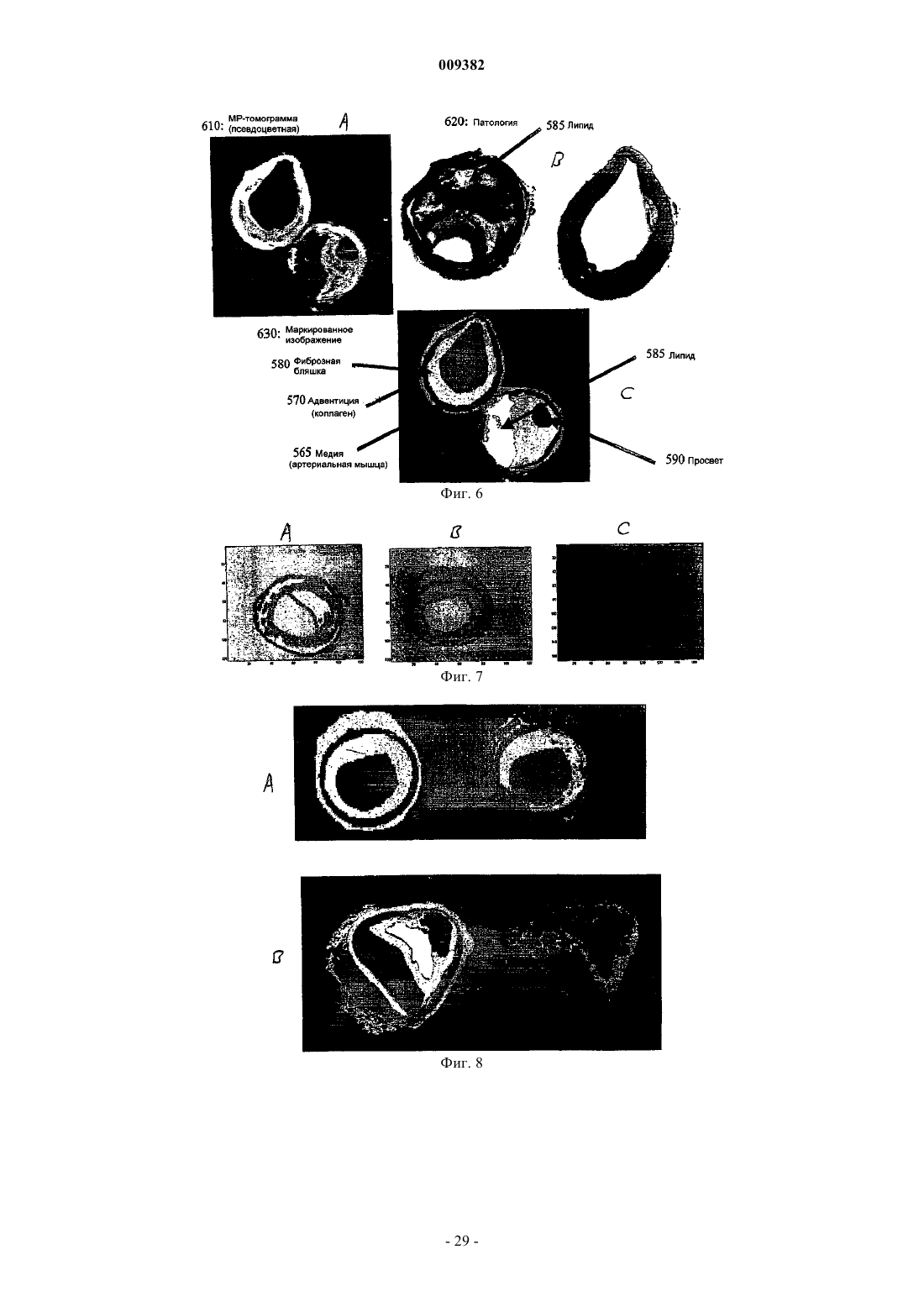

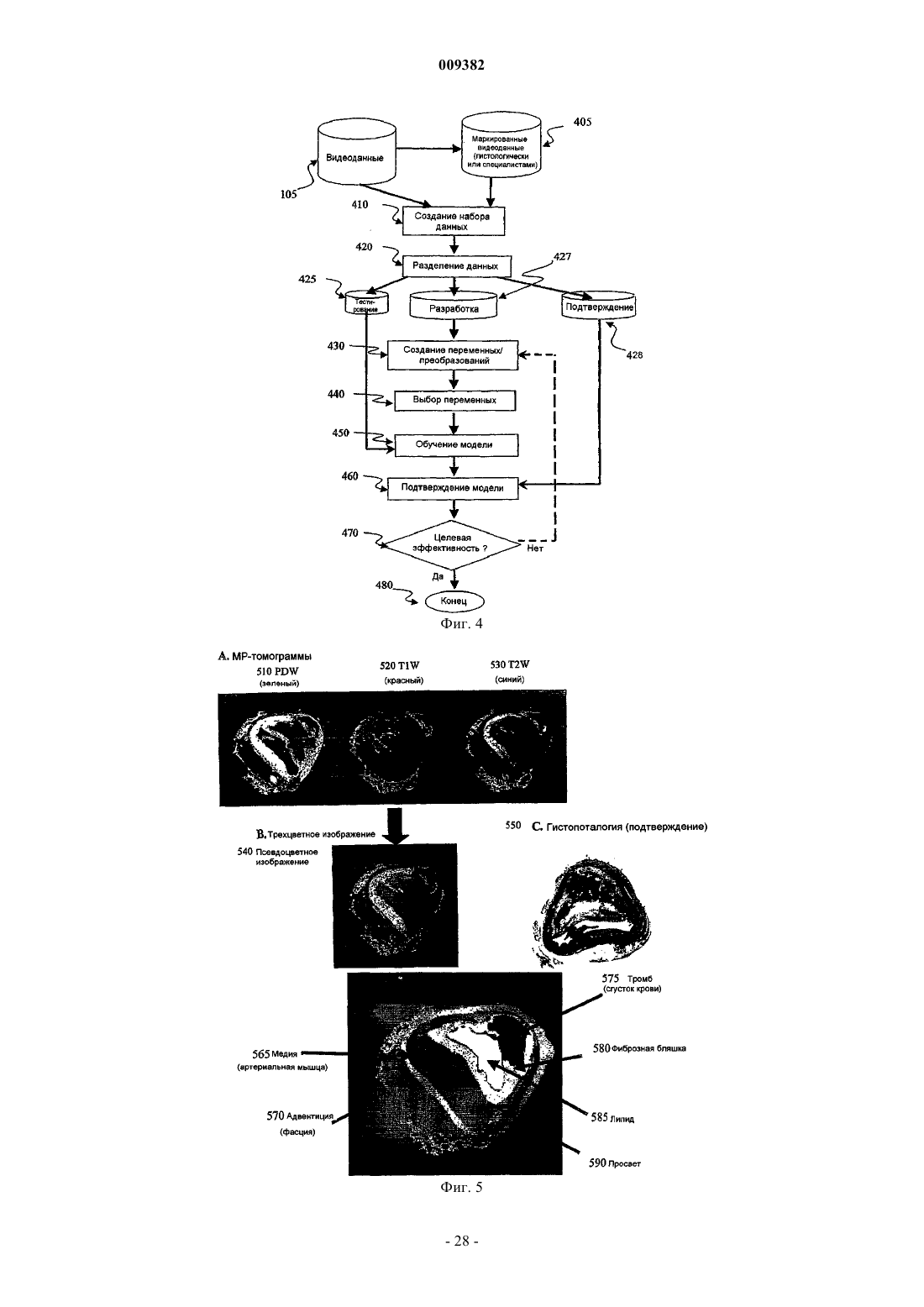

Рисунок 1
