Снаряды с большой бронебойной силой и боковым воздействием со встроенным разрушающим узлом
Формула / Реферат

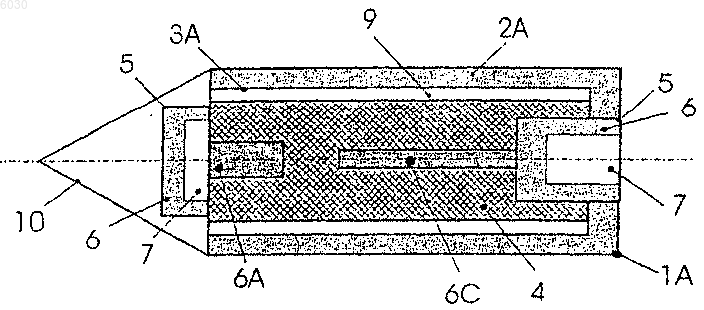

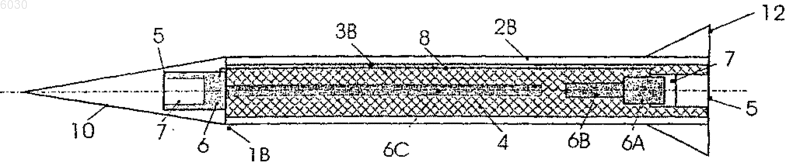

1. Элемент (1) с активным воздействием, содержащий
оболочку (2) активного элемента;
средство (5), генерирующее давление, содержащее один или несколько элементов (6), генерирующих давление; и
активируемое инициирующее устройство (7), предназначенное для инициации указанного средства (5), генерирующего давление,
отличающийся тем, что
инертная среда (4), передающая давление, расположена внутри указанной оболочки (2) активного элемента, как отдельный компонент по отношению к указанному средству (5), генерирующему давление, рядом с которой расположено указанное средство (5), генерирующее давление, или в которую введено указанное средство (5), генерирующее давление, в котором отношение пиротехнической массы указанного средства (5), генерирующего давление, к массе указанной инертной среды (4), передающей давление, составляет _ 0,5, и указанная среда (4), передающая давление, полностью или, по меньшей мере, частично, состоит из материала, который выбирают из группы, содержащей легкие металлы или их сплавы, пластически деформируемые металлы или их сплавы, дуропластичные или термопластичные синтетические материалы, органические вещества, жидкие среды, эластомерные материалы, стеклообразные или порошкообразные материалы, спрессованные элементы или стеклообразные, или порошкообразные материалы и их смеси или комбинации.
2. Элемент с активным воздействием по п.1, отличающийся тем, что отношение массы указанного средства (5), генерирующего давление, по отношению к общей массе среды (4), передающей давление, и оболочки (2) эффективного элемента составляет _ 0,01.
3. Элемент с активным воздействием по п.1 или 2, отличающийся тем, что указанная среда (4), передающая давление, дополнительно содержит часть самовоспламеняющегося или другого энергетически положительного материала.
4. Элемент с активным воздействием по любому из предыдущих пунктов, отличающийся тем, что среда (4), передающая давление является вязкой, желеобразной, клейкой, текучей или жидкой.
5. Элемент с активным воздействием по любому из предыдущих пунктов, отличающийся тем, что среда (4), передающая давление, расположена так, что она размещается по-разному или обладает разными сдерживающими свойствами вдоль длины активного элемента (1).
6. Элемент с активным воздействием по любому из предыдущих пунктов, отличающийся тем, что среда (4), передающая давление, собрана из двух или большего количества установленных по радиусу внутри элементов, которые обладают различным свойствами материала или свойствами образования препятствия.
7. Элемент с активным воздействием по любому из предыдущих пунктов, отличающийся тем, что активируемое инициирующее устройство (7) может быть инициировано по времени или по сигналу приближения во время выстрела или во время фазы полета, соответственно.
8. Элемент с активным воздействием по любому из предыдущих пунктов, отличающийся тем, что активируемое инициирующее устройство (7) может быть активировано после удара о структуру цели, во время проникновения или после проникновения через структуру цели.
9. Элемент с активным воздействием по любому из предыдущих пунктов, отличающийся тем, что элементы (6), генерирующие давление, средства (5), генерирующего давление, содержат взрывчатые огнепроводные шнуры, взрывчатые капсулы, детонаторы или генераторы газа.
10. Элемент с активным воздействием по любому из предыдущих пунктов, отличающийся тем, что содержит множество элементов (6), генерирующих давление, которые инициируют по времени раздельно или одновременно.
11. Элемент с активным воздействием по любому из предыдущих пунктов, отличающийся тем, что содержит вспомогательное средство, предназначенное для запуска элементов (6), генерирующих давление, которые сформированы как отдельные модули или которые внедрены в среду (4), генерирующую давление.
12. Элемент с активным воздействием по любому из предыдущих пунктов, отличающийся тем, что среда (4), передающая давление, полностью или частично состоит из предварительно изготовленных структур.
13. Элемент с активным воздействием по любому из предыдущих пунктов, отличающийся тем, что в среду (4), передающую давление полностью или частично внедрены аналогичные или разные элементы в форме стержней или последовательно соединенные элементы, эффективные в конце баллистической траектории или проявляющие подобное воздействие, таким образом, что эти элементы расположены в среде, передающей давление, в определенном порядке или распределены определенным образом.
14. Элемент с активным воздействием по п.13, отличающийся тем, что элементы, которые внедрены в среду (4), передающую давление, обладают самовоспламеняющимися или взрывчатыми свойствами.
15. Элемент с активным воздействием по любому из предыдущих пунктов, отличающийся тем, что оболочка (2) активного элемента состоит из материала, который выбирают из группы, состоящей из спеченных, чистых или хрупких металлов высокой плотности, стали высокой прочности, спрессованных порошков, легких металлов, пластмассы и волоконных материалов.
16. Элемент с активным воздействием по п.15, отличающийся тем, что оболочка (2) активного элемента позволяет формировать статистически разделяемые суббоеприпасы или осколки.
17. Элемент с активным воздействием по п.18, отличающийся тем, что оболочка (2) активного элемента состоит из одного или нескольких колец или сегментов, удлиненных структур или суббоеприпасов, которые соединены механически, склеены или спаяны друг с другом.
18. Элемент с активным воздействием по любому из предыдущих пунктов, отличающийся тем, что оболочка (2, 48) активного элемента полностью или частично окружена второй оболочкой (50, 47).
19. Элемент с активным воздействием по любому из предыдущих пунктов, отличающийся тем, что оболочка (2) активного элемента имеет переменную толщину стенки (2C, 2D, 86) вдоль его длины.
20. Элемент с активным воздействием по любому из предыдущих пунктов, отличающийся тем, что один или несколько проникающих элементов, боеприпасов или подобных активных компонентов установлены в среде (4), передающей давление.
21. Элемент с активным воздействием по п.20, отличающийся тем, что проникающие элементы, контейнеры или подобные активные компоненты имеют соответствующую поверхность и выполнены сплошными или полностью или частично содержат полое пространство.
22. Элемент с активным воздействием по п.21, отличающийся тем, что полые пространства заполнены полностью или частично средой, передающей давление, или компонентами, которые могут вступать в реакцию.
23. Элемент с активным воздействием по п.20, отличающийся тем, что активные компоненты представляют собой инертные проникающие элементы ППБЭ или активные проникающие элементы с поперечным воздействием.
24. Элемент с активным воздействием по любому из предыдущих пунктов, отличающийся тем, что эффективный элемент (1) состоит из множества отдельных модулей (модуль наконечника, один или несколько модулей секций, хвостовой модуль), которые построены как сплошные или инертные (ППБЭ) с поперечным воздействием или активные (ПСБВ) с поперечным воздействием, в то время, как отдельные модули являются избирательно заменяемыми.
25. Элемент с активным воздействием по п.24, отличающийся тем, что в нем установлено множество таких отдельных модулей вокруг внешнего контура и/или вдоль длины эффективного элемента (1).
26. Элемент с активным воздействием по любому из предыдущих пунктов, отличающийся тем, что эффективный элемент (1) содержит модульную внутреннюю конструкцию так, что вспомогательное средство, элементы (6), генерирующие давление, или среда (4), передающая давление, являются заменяемыми в случае необходимости или могут быть установлены в него непосредственно в момент использования.
27. Элемент с активным воздействием по любому из предыдущих пунктов, отличающийся тем, что эффективный элемент (1) стабилизируют вращением или аэродинамически, или его выстреливают с компенсирующим вращением.
28. Стабилизированный вращением или аэродинамичеёъш стабилизированный снаряд с одним или несколькими элементами с активным воздействием по любому из пп.1-27.
29. Снаряд, управляемый на конечной фазе, с одним или несколькими элементами с активным воздействием по любому из пп.1-27.
30. Используемый на практике снаряд с одним или несколькими элементами с активным воздействием по любому из пп.1-27.
31. Боеголовка с одним или несколькими элементами с активным воздействием по любому из пп.1-27.
32. Авиационный боеприпас, ускоряемый с помощью ракетного двигателя, с одним или несколькими элементами с активным воздействием по любому из пп.1-27.
33. Авиационный боеприпас по п.32, являющийся неуправляемым.
34. Авиационный боеприпас по п.32, являющийся управляемым.
35. Подводный боеприпас (торпеда) с одним или несколькими элементами с активным воздействием по любому из пп.1-27.
36. Подводный боеприпас по п.35, являющийся неуправляемым.
37. Подводный боеприпас по п.35, являющийся управляемым.
38. Боеприпас с одним или несколькими элементами с активным воздействием по любому из пп.1-27.
39. Боеприпас по п.38, являющийся боеприпасом с выбросом элементов (раздаточное устройство).
40. Боеприпас по любому из пп.38 или 39, установленный на самолете.
41. Боеприпас по любому из пп.38 или 39, являющийся автономно летящим кассетным боеприпасом.
42. Боеприпас для ствольной артиллерии, содержащий снаряд по пп.28, 29 или 30.
Текст

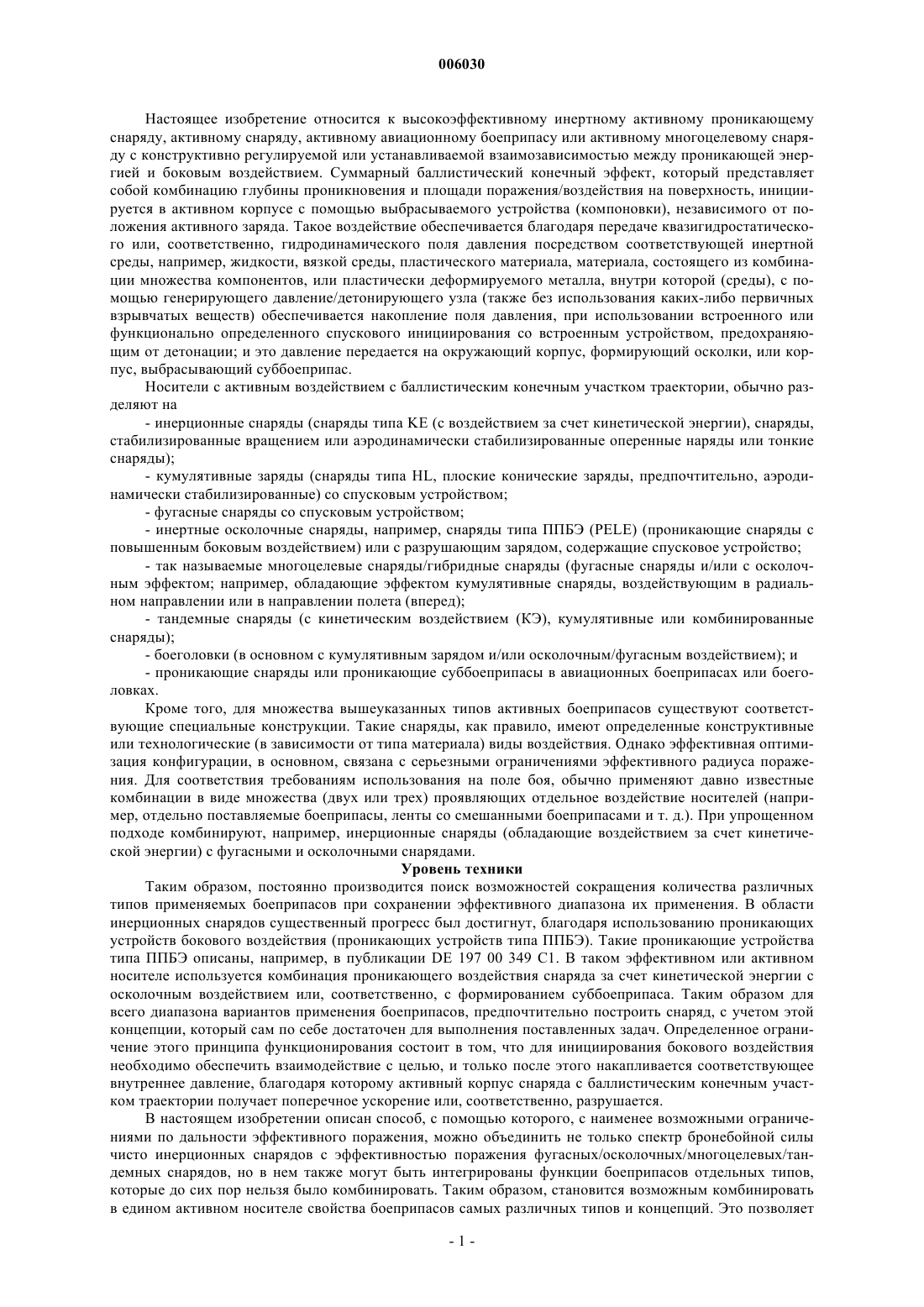

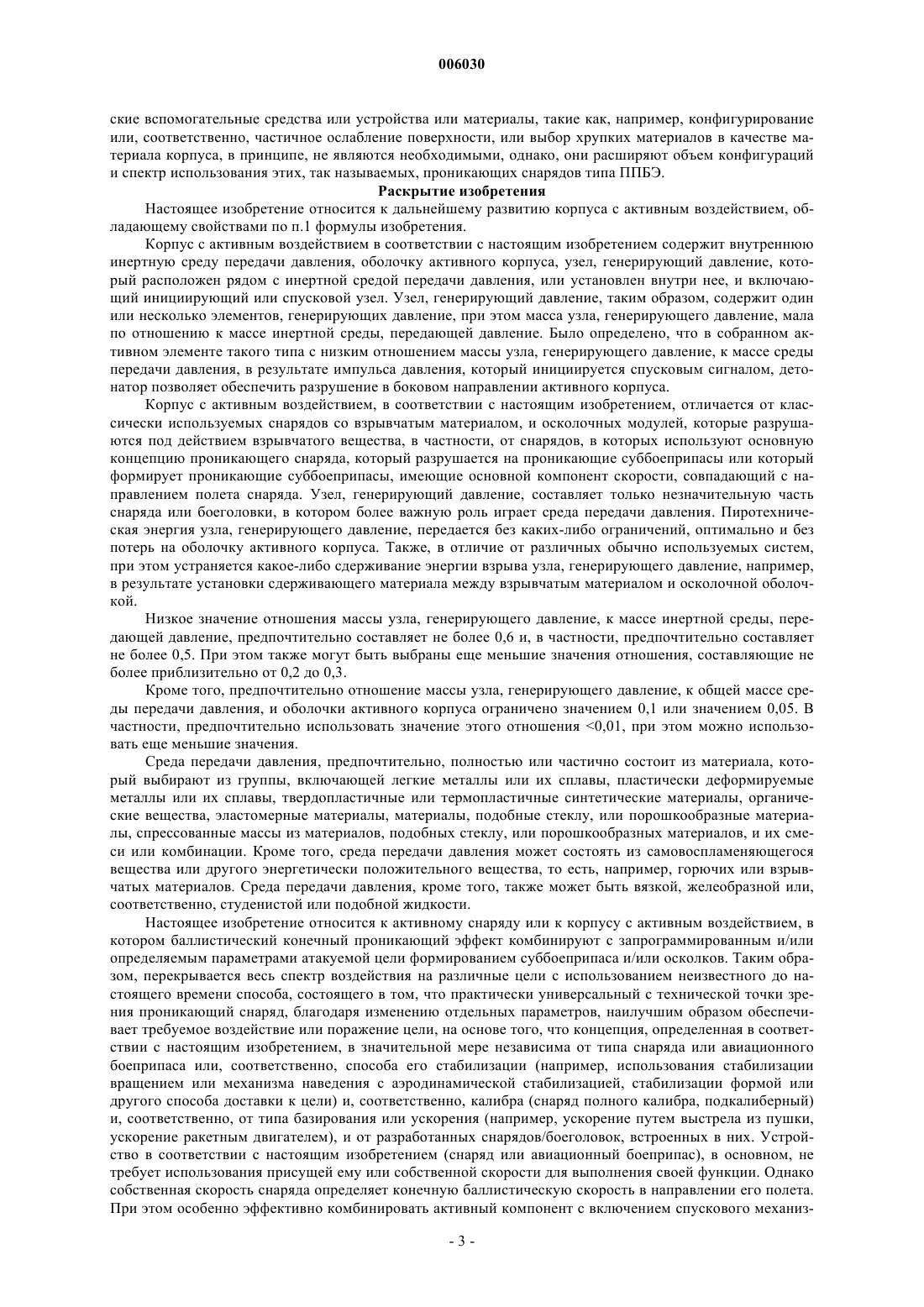

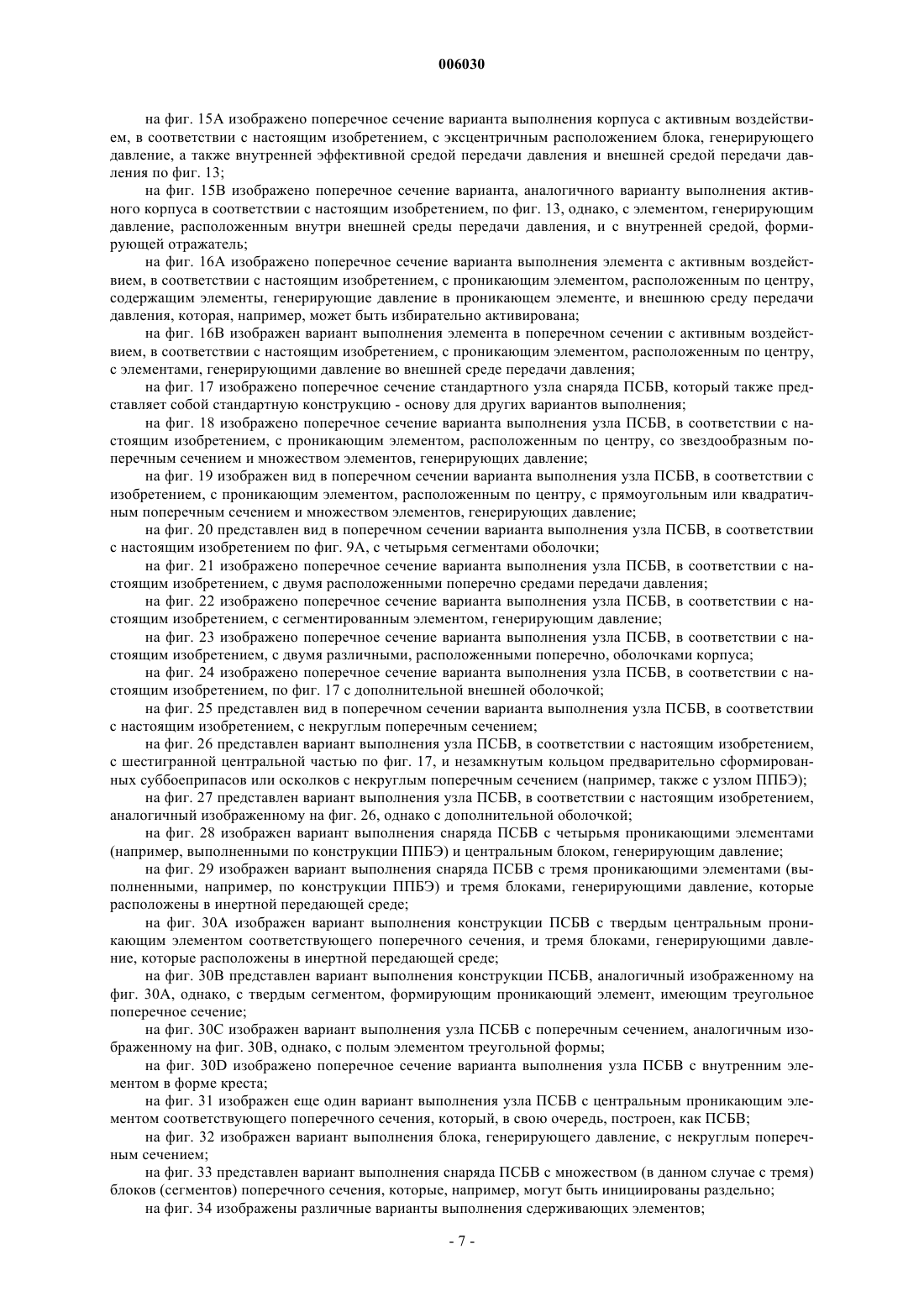

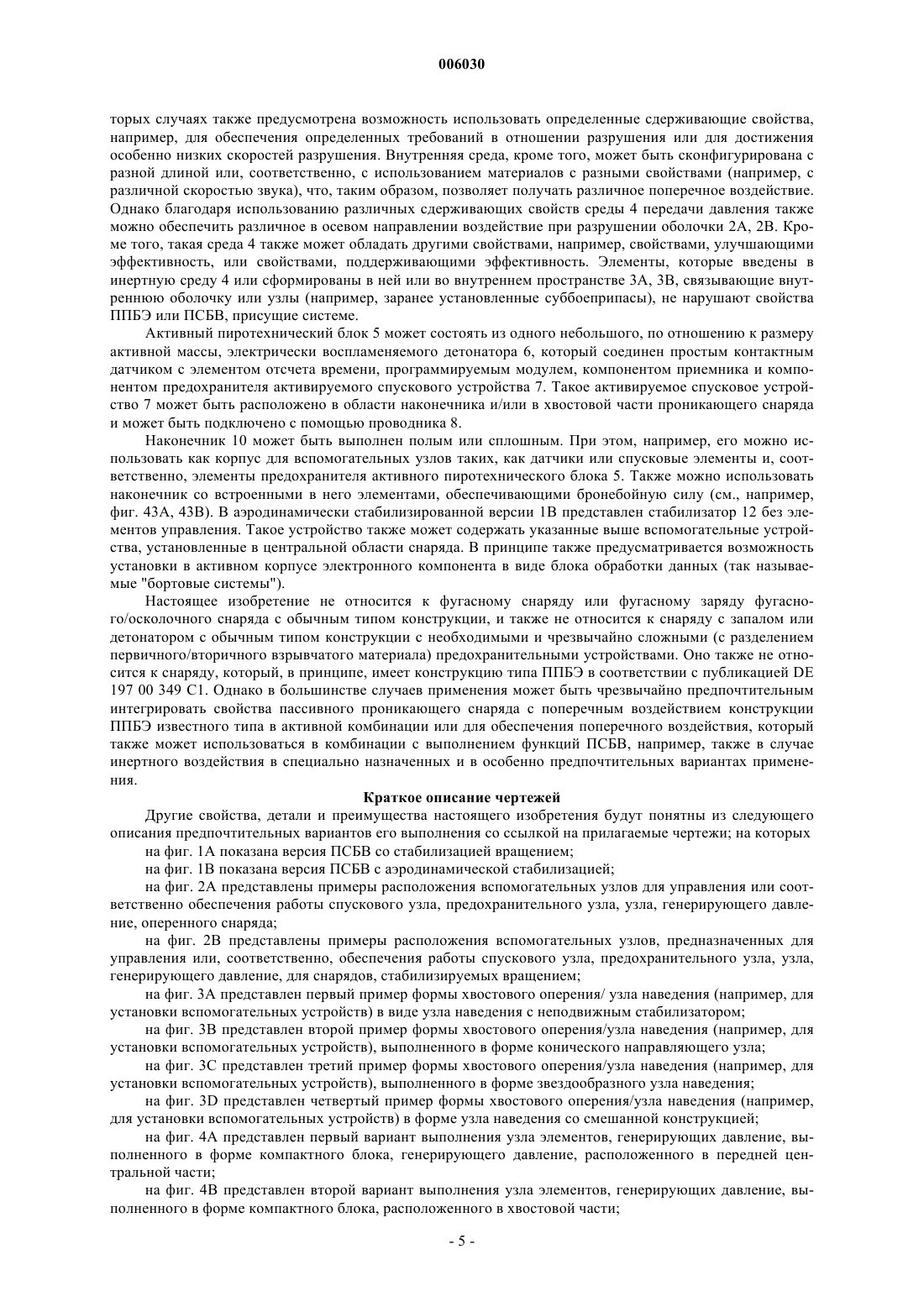

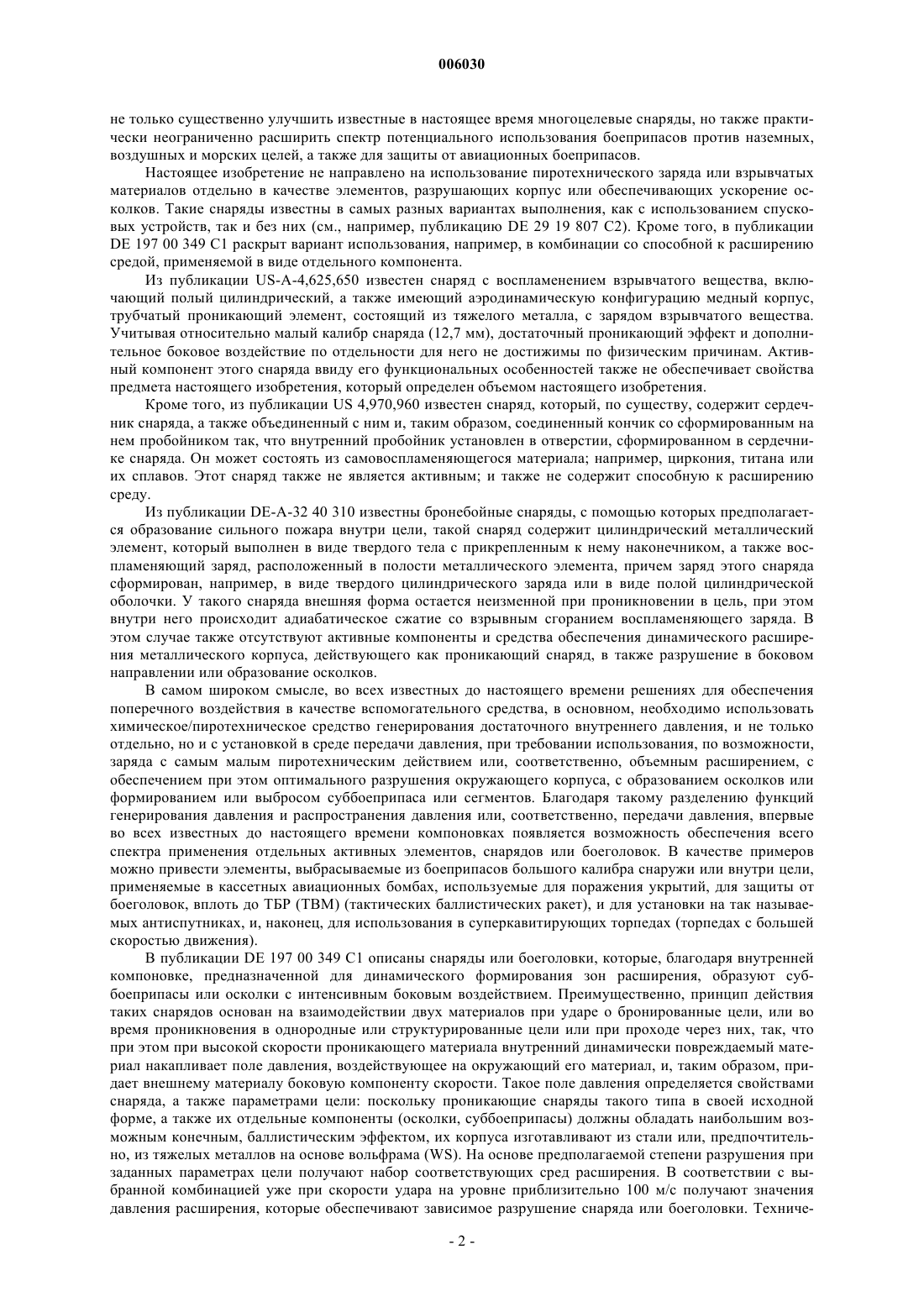

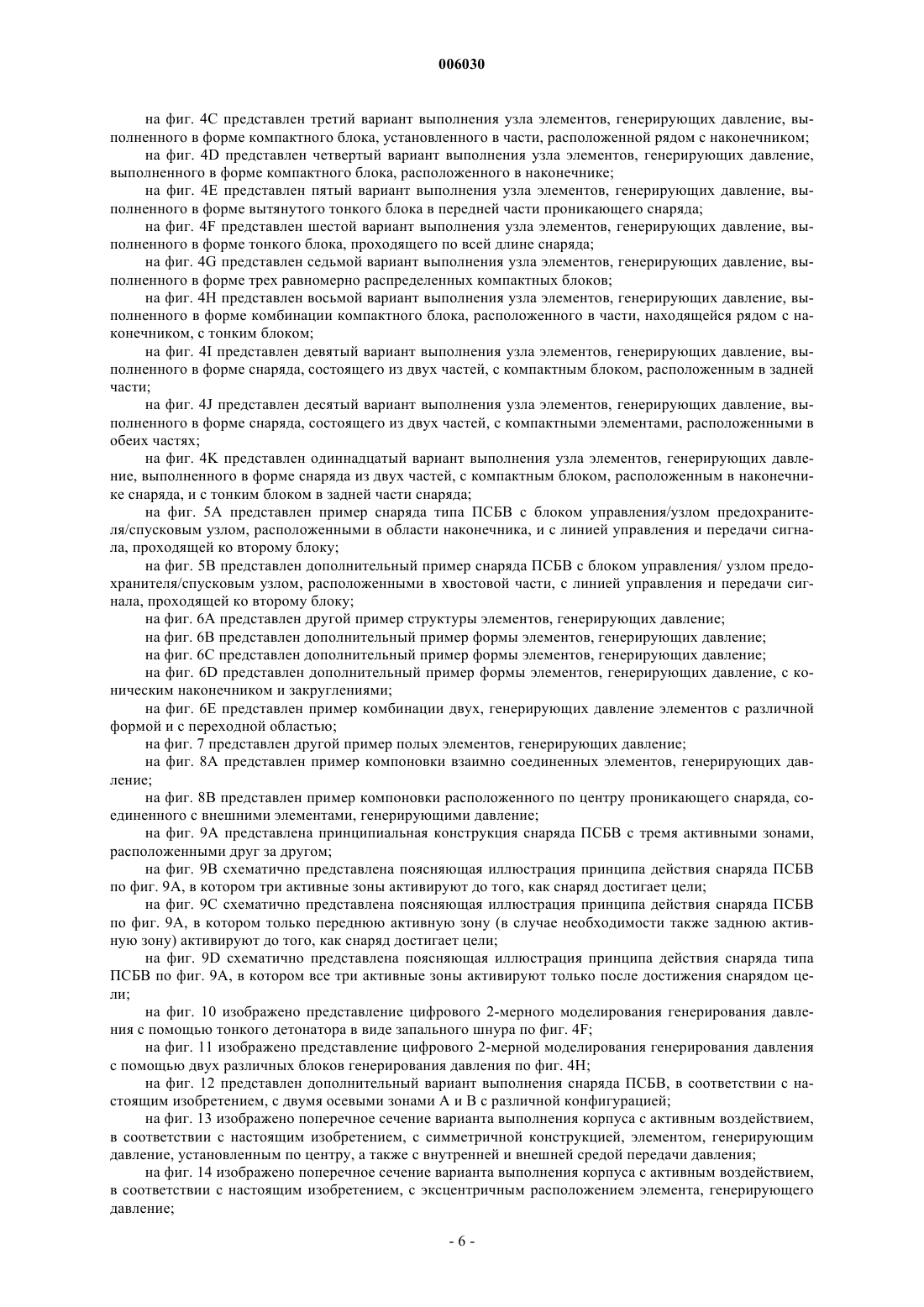

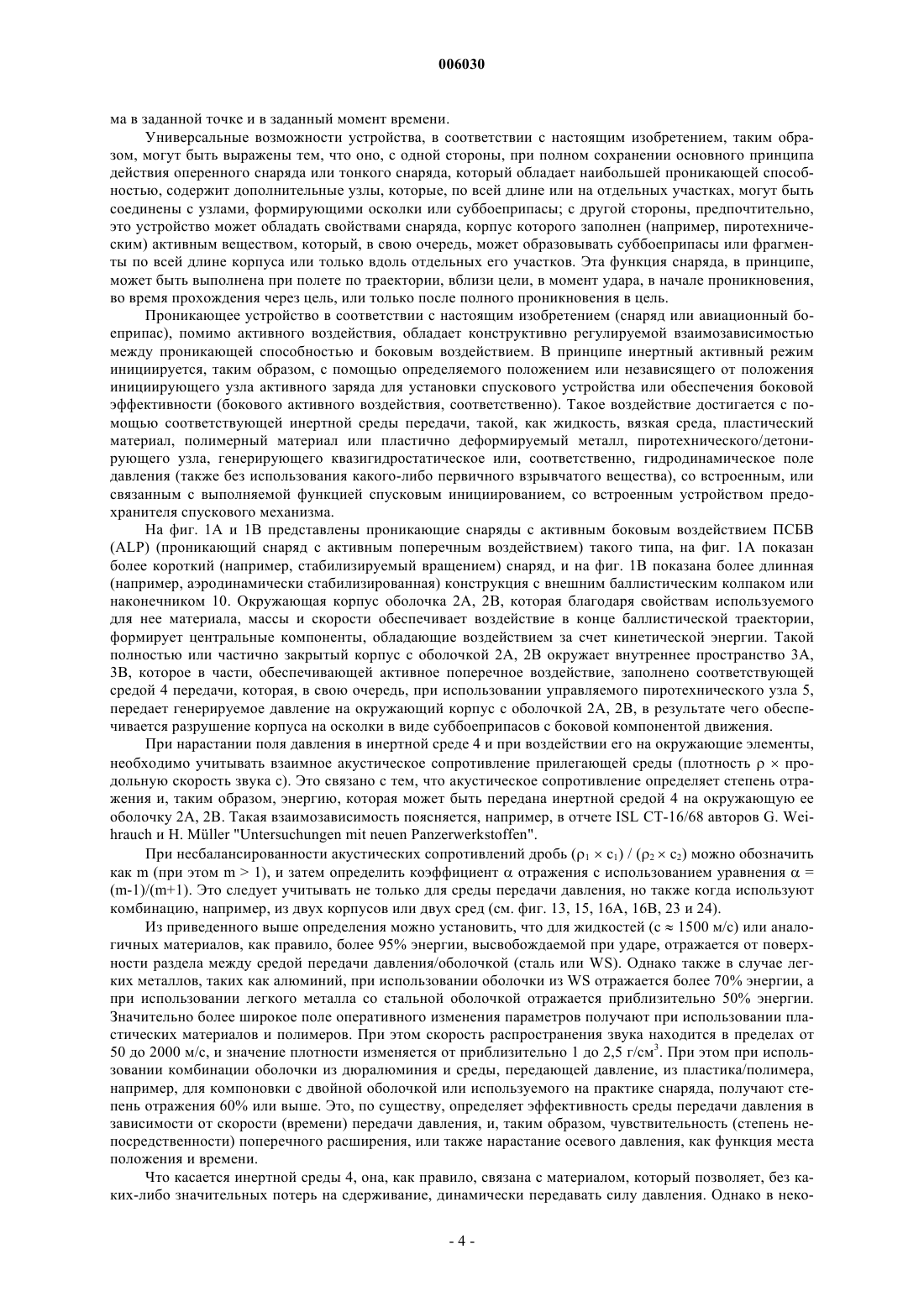

006030 Настоящее изобретение относится к высокоэффективному инертному активному проникающему снаряду, активному снаряду, активному авиационному боеприпасу или активному многоцелевому снаряду с конструктивно регулируемой или устанавливаемой взаимозависимостью между проникающей энергией и боковым воздействием. Суммарный баллистический конечный эффект, который представляет собой комбинацию глубины проникновения и площади поражения/воздействия на поверхность, инициируется в активном корпусе с помощью выбрасываемого устройства (компоновки), независимого от положения активного заряда. Такое воздействие обеспечивается благодаря передаче квазигидростатического или, соответственно, гидродинамического поля давления посредством соответствующей инертной среды, например, жидкости, вязкой среды, пластического материала, материала, состоящего из комбинации множества компонентов, или пластически деформируемого металла, внутри которой (среды), с помощью генерирующего давление/детонирующего узла (также без использования каких-либо первичных взрывчатых веществ) обеспечивается накопление поля давления, при использовании встроенного или функционально определенного спускового инициирования со встроенным устройством, предохраняющим от детонации; и это давление передается на окружающий корпус, формирующий осколки, или корпус, выбрасывающий суббоеприпас. Носители с активным воздействием с баллистическим конечным участком траектории, обычно разделяют на- инерционные снаряды (снаряды типа KЕ (с воздействием за счет кинетической энергии), снаряды,стабилизированные вращением или аэродинамически стабилизированные оперенные наряды или тонкие снаряды);- фугасные снаряды со спусковым устройством;- инертные осколочные снаряды, например, снаряды типа ППБЭ (PELE) (проникающие снаряды с повышенным боковым воздействием) или с разрушающим зарядом, содержащие спусковое устройство;- так называемые многоцелевые снаряды/гибридные снаряды (фугасные снаряды и/или с осколочным эффектом; например, обладающие эффектом кумулятивные снаряды, воздействующим в радиальном направлении или в направлении полета (вперед);- тандемные снаряды (с кинетическим воздействием (КЭ), кумулятивные или комбинированные снаряды);- проникающие снаряды или проникающие суббоеприпасы в авиационных боеприпасах или боеголовках. Кроме того, для множества вышеуказанных типов активных боеприпасов существуют соответствующие специальные конструкции. Такие снаряды, как правило, имеют определенные конструктивные или технологические (в зависимости от типа материала) виды воздействия. Однако эффективная оптимизация конфигурации, в основном, связана с серьезными ограничениями эффективного радиуса поражения. Для соответствия требованиям использования на поле боя, обычно применяют давно известные комбинации в виде множества (двух или трех) проявляющих отдельное воздействие носителей (например, отдельно поставляемые боеприпасы, ленты со смешанными боеприпасами и т. д.). При упрощенном подходе комбинируют, например, инерционные снаряды (обладающие воздействием за счет кинетической энергии) с фугасными и осколочными снарядами. Уровень техники Таким образом, постоянно производится поиск возможностей сокращения количества различных типов применяемых боеприпасов при сохранении эффективного диапазона их применения. В области инерционных снарядов существенный прогресс был достигнут, благодаря использованию проникающих устройств бокового воздействия (проникающих устройств типа ППБЭ). Такие проникающие устройства типа ППБЭ описаны, например, в публикации DE 197 00 349 С 1. В таком эффективном или активном носителе используется комбинация проникающего воздействия снаряда за счет кинетической энергии с осколочным воздействием или, соответственно, с формированием суббоеприпаса. Таким образом для всего диапазона вариантов применения боеприпасов, предпочтительно построить снаряд, с учетом этой концепции, который сам по себе достаточен для выполнения поставленных задач. Определенное ограничение этого принципа функционирования состоит в том, что для инициирования бокового воздействия необходимо обеспечить взаимодействие с целью, и только после этого накапливается соответствующее внутреннее давление, благодаря которому активный корпус снаряда с баллистическим конечным участком траектории получает поперечное ускорение или, соответственно, разрушается. В настоящем изобретении описан способ, с помощью которого, с наименее возможными ограничениями по дальности эффективного поражения, можно объединить не только спектр бронебойной силы чисто инерционных снарядов с эффективностью поражения фугасных/осколочных/многоцелевых/тандемных снарядов, но в нем также могут быть интегрированы функции боеприпасов отдельных типов,которые до сих пор нельзя было комбинировать. Таким образом, становится возможным комбинировать в едином активном носителе свойства боеприпасов самых различных типов и концепций. Это позволяет-1 006030 не только существенно улучшить известные в настоящее время многоцелевые снаряды, но также практически неограниченно расширить спектр потенциального использования боеприпасов против наземных,воздушных и морских целей, а также для защиты от авиационных боеприпасов. Настоящее изобретение не направлено на использование пиротехнического заряда или взрывчатых материалов отдельно в качестве элементов, разрушающих корпус или обеспечивающих ускорение осколков. Такие снаряды известны в самых разных вариантах выполнения, как с использованием спусковых устройств, так и без них (см., например, публикацию DE 29 19 807 С 2). Кроме того, в публикацииDE 197 00 349 С 1 раскрыт вариант использования, например, в комбинации со способной к расширению средой, применяемой в виде отдельного компонента. Из публикации US-A-4,625,650 известен снаряд с воспламенением взрывчатого вещества, включающий полый цилиндрический, а также имеющий аэродинамическую конфигурацию медный корпус,трубчатый проникающий элемент, состоящий из тяжелого металла, с зарядом взрывчатого вещества. Учитывая относительно малый калибр снаряда (12,7 мм), достаточный проникающий эффект и дополнительное боковое воздействие по отдельности для него не достижимы по физическим причинам. Активный компонент этого снаряда ввиду его функциональных особенностей также не обеспечивает свойства предмета настоящего изобретения, который определен объемом настоящего изобретения. Кроме того, из публикации US 4,970,960 известен снаряд, который, по существу, содержит сердечник снаряда, а также объединенный с ним и, таким образом, соединенный кончик со сформированным на нем пробойником так, что внутренний пробойник установлен в отверстии, сформированном в сердечнике снаряда. Он может состоять из самовоспламеняющегося материала; например, циркония, титана или их сплавов. Этот снаряд также не является активным; и также не содержит способную к расширению среду. Из публикации DE-A-32 40 310 известны бронебойные снаряды, с помощью которых предполагается образование сильного пожара внутри цели, такой снаряд содержит цилиндрический металлический элемент, который выполнен в виде твердого тела с прикрепленным к нему наконечником, а также воспламеняющий заряд, расположенный в полости металлического элемента, причем заряд этого снаряда сформирован, например, в виде твердого цилиндрического заряда или в виде полой цилиндрической оболочки. У такого снаряда внешняя форма остается неизменной при проникновении в цель, при этом внутри него происходит адиабатическое сжатие со взрывным сгоранием воспламеняющего заряда. В этом случае также отсутствуют активные компоненты и средства обеспечения динамического расширения металлического корпуса, действующего как проникающий снаряд, в также разрушение в боковом направлении или образование осколков. В самом широком смысле, во всех известных до настоящего времени решениях для обеспечения поперечного воздействия в качестве вспомогательного средства, в основном, необходимо использовать химическое/пиротехническое средство генерирования достаточного внутреннего давления, и не только отдельно, но и с установкой в среде передачи давления, при требовании использования, по возможности,заряда с самым малым пиротехническим действием или, соответственно, объемным расширением, с обеспечением при этом оптимального разрушения окружающего корпуса, с образованием осколков или формированием или выбросом суббоеприпаса или сегментов. Благодаря такому разделению функций генерирования давления и распространения давления или, соответственно, передачи давления, впервые во всех известных до настоящего времени компоновках появляется возможность обеспечения всего спектра применения отдельных активных элементов, снарядов или боеголовок. В качестве примеров можно привести элементы, выбрасываемые из боеприпасов большого калибра снаружи или внутри цели,применяемые в кассетных авиационных бомбах, используемые для поражения укрытий, для защиты от боеголовок, вплоть до ТБР (ТВМ) (тактических баллистических ракет), и для установки на так называемых антиспутниках, и, наконец, для использования в суперкавитирующих торпедах (торпедах с большей скоростью движения). В публикации DE 197 00 349 С 1 описаны снаряды или боеголовки, которые, благодаря внутренней компоновке, предназначенной для динамического формирования зон расширения, образуют суббоеприпасы или осколки с интенсивным боковым воздействием. Преимущественно, принцип действия таких снарядов основан на взаимодействии двух материалов при ударе о бронированные цели, или во время проникновения в однородные или структурированные цели или при проходе через них, так, что при этом при высокой скорости проникающего материала внутренний динамически повреждаемый материал накапливает поле давления, воздействующее на окружающий его материал, и, таким образом, придает внешнему материалу боковую компоненту скорости. Такое поле давления определяется свойствами снаряда, а также параметрами цели: поскольку проникающие снаряды такого типа в своей исходной форме, а также их отдельные компоненты (осколки, суббоеприпасы) должны обладать наибольшим возможным конечным, баллистическим эффектом, их корпуса изготавливают из стали или, предпочтительно, из тяжелых металлов на основе вольфрама (WS). На основе предполагаемой степени разрушения при заданных параметрах цели получают набор соответствующих сред расширения. В соответствии с выбранной комбинацией уже при скорости удара на уровне приблизительно 100 м/с получают значения давления расширения, которые обеспечивают зависимое разрушение снаряда или боеголовки. Техниче-2 006030 ские вспомогательные средства или устройства или материалы, такие как, например, конфигурирование или, соответственно, частичное ослабление поверхности, или выбор хрупких материалов в качестве материала корпуса, в принципе, не являются необходимыми, однако, они расширяют объем конфигураций и спектр использования этих, так называемых, проникающих снарядов типа ППБЭ. Раскрытие изобретения Настоящее изобретение относится к дальнейшему развитию корпуса с активным воздействием, обладающему свойствами по п.1 формулы изобретения. Корпус с активным воздействием в соответствии с настоящим изобретением содержит внутреннюю инертную среду передачи давления, оболочку активного корпуса, узел, генерирующий давление, который расположен рядом с инертной средой передачи давления, или установлен внутри нее, и включающий инициирующий или спусковой узел. Узел, генерирующий давление, таким образом, содержит один или несколько элементов, генерирующих давление, при этом масса узла, генерирующего давление, мала по отношению к массе инертной среды, передающей давление. Было определено, что в собранном активном элементе такого типа с низким отношением массы узла, генерирующего давление, к массе среды передачи давления, в результате импульса давления, который инициируется спусковым сигналом, детонатор позволяет обеспечить разрушение в боковом направлении активного корпуса. Корпус с активным воздействием, в соответствии с настоящим изобретением, отличается от классически используемых снарядов со взрывчатым материалом, и осколочных модулей, которые разрушаются под действием взрывчатого вещества, в частности, от снарядов, в которых используют основную концепцию проникающего снаряда, который разрушается на проникающие суббоеприпасы или который формирует проникающие суббоеприпасы, имеющие основной компонент скорости, совпадающий с направлением полета снаряда. Узел, генерирующий давление, составляет только незначительную часть снаряда или боеголовки, в котором более важную роль играет среда передачи давления. Пиротехническая энергия узла, генерирующего давление, передается без каких-либо ограничений, оптимально и без потерь на оболочку активного корпуса. Также, в отличие от различных обычно используемых систем,при этом устраняется какое-либо сдерживание энергии взрыва узла, генерирующего давление, например,в результате установки сдерживающего материала между взрывчатым материалом и осколочной оболочкой. Низкое значение отношения массы узла, генерирующего давление, к массе инертной среды, передающей давление, предпочтительно составляет не более 0,6 и, в частности, предпочтительно составляет не более 0,5. При этом также могут быть выбраны еще меньшие значения отношения, составляющие не более приблизительно от 0,2 до 0,3. Кроме того, предпочтительно отношение массы узла, генерирующего давление, к общей массе среды передачи давления, и оболочки активного корпуса ограничено значением 0,1 или значением 0,05. В частности, предпочтительно использовать значение этого отношения 0,01, при этом можно использовать еще меньшие значения. Среда передачи давления, предпочтительно, полностью или частично состоит из материала, который выбирают из группы, включающей легкие металлы или их сплавы, пластически деформируемые металлы или их сплавы, твердопластичные или термопластичные синтетические материалы, органические вещества, эластомерные материалы, материалы, подобные стеклу, или порошкообразные материалы, спрессованные массы из материалов, подобных стеклу, или порошкообразных материалов, и их смеси или комбинации. Кроме того, среда передачи давления может состоять из самовоспламеняющегося вещества или другого энергетически положительного вещества, то есть, например, горючих или взрывчатых материалов. Среда передачи давления, кроме того, также может быть вязкой, желеобразной или,соответственно, студенистой или подобной жидкости. Настоящее изобретение относится к активному снаряду или к корпусу с активным воздействием, в котором баллистический конечный проникающий эффект комбинируют с запрограммированным и/или определяемым параметрами атакуемой цели формированием суббоеприпаса и/или осколков. Таким образом, перекрывается весь спектр воздействия на различные цели с использованием неизвестного до настоящего времени способа, состоящего в том, что практически универсальный с технической точки зрения проникающий снаряд, благодаря изменению отдельных параметров, наилучшим образом обеспечивает требуемое воздействие или поражение цели, на основе того, что концепция, определенная в соответствии с настоящим изобретением, в значительной мере независима от типа снаряда или авиационного боеприпаса или, соответственно, способа его стабилизации (например, использования стабилизации вращением или механизма наведения с аэродинамической стабилизацией, стабилизации формой или другого способа доставки к цели) и, соответственно, калибра (снаряд полного калибра, подкалиберный) и, соответственно, от типа базирования или ускорения (например, ускорение путем выстрела из пушки,ускорение ракетным двигателем), и от разработанных снарядов/боеголовок, встроенных в них. Устройство в соответствии с настоящим изобретением (снаряд или авиационный боеприпас), в основном, не требует использования присущей ему или собственной скорости для выполнения своей функции. Однако собственная скорость снаряда определяет конечную баллистическую скорость в направлении его полета. При этом особенно эффективно комбинировать активный компонент с включением спускового механиз-3 006030 ма в заданной точке и в заданный момент времени. Универсальные возможности устройства, в соответствии с настоящим изобретением, таким образом, могут быть выражены тем, что оно, с одной стороны, при полном сохранении основного принципа действия оперенного снаряда или тонкого снаряда, который обладает наибольшей проникающей способностью, содержит дополнительные узлы, которые, по всей длине или на отдельных участках, могут быть соединены с узлами, формирующими осколки или суббоеприпасы; с другой стороны, предпочтительно,это устройство может обладать свойствами снаряда, корпус которого заполнен (например, пиротехническим) активным веществом, который, в свою очередь, может образовывать суббоеприпасы или фрагменты по всей длине корпуса или только вдоль отдельных его участков. Эта функция снаряда, в принципе,может быть выполнена при полете по траектории, вблизи цели, в момент удара, в начале проникновения,во время прохождения через цель, или только после полного проникновения в цель. Проникающее устройство в соответствии с настоящим изобретением (снаряд или авиационный боеприпас), помимо активного воздействия, обладает конструктивно регулируемой взаимозависимостью между проникающей способностью и боковым воздействием. В принципе инертный активный режим инициируется, таким образом, с помощью определяемого положением или независящего от положения инициирующего узла активного заряда для установки спускового устройства или обеспечения боковой эффективности (бокового активного воздействия, соответственно). Такое воздействие достигается с помощью соответствующей инертной среды передачи, такой, как жидкость, вязкая среда, пластический материал, полимерный материал или пластично деформируемый металл, пиротехнического/детонирующего узла, генерирующего квазигидростатическое или, соответственно, гидродинамическое поле давления (также без использования какого-либо первичного взрывчатого вещества), со встроенным, или связанным с выполняемой функцией спусковым инициированием, со встроенным устройством предохранителя спускового механизма. На фиг. 1 А и 1 В представлены проникающие снаряды с активным боковым воздействием ПСБВ(ALP) (проникающий снаряд с активным поперечным воздействием) такого типа, на фиг. 1 А показан более короткий (например, стабилизируемый вращением) снаряд, и на фиг. 1 В показана более длинная(например, аэродинамически стабилизированная) конструкция с внешним баллистическим колпаком или наконечником 10. Окружающая корпус оболочка 2 А, 2 В, которая благодаря свойствам используемого для нее материала, массы и скорости обеспечивает воздействие в конце баллистической траектории,формирует центральные компоненты, обладающие воздействием за счет кинетической энергии. Такой полностью или частично закрытый корпус с оболочкой 2 А, 2 В окружает внутреннее пространство 3 А,3 В, которое в части, обеспечивающей активное поперечное воздействие, заполнено соответствующей средой 4 передачи, которая, в свою очередь, при использовании управляемого пиротехнического узла 5,передает генерируемое давление на окружающий корпус с оболочкой 2 А, 2 В, в результате чего обеспечивается разрушение корпуса на осколки в виде суббоеприпасов с боковой компонентой движения. При нарастании поля давления в инертной среде 4 и при воздействии его на окружающие элементы,необходимо учитывать взаимное акустическое сопротивление прилегающей среды (плотностьпродольную скорость звука с). Это связано с тем, что акустическое сопротивление определяет степень отражения и, таким образом, энергию, которая может быть передана инертной средой 4 на окружающую ее оболочку 2 А, 2 В. Такая взаимозависимость поясняется, например, в отчете ISL СТ-16/68 авторов G. Weihrauch и Н. Mller "Untersuchungen mit neuen Panzerwerkstoffen". При несбалансированности акустических сопротивлений дробь (1c1) / (2 с 2) можно обозначить как m (при этом m1), и затем определить коэффициентотражения с использованием уравнения=(m-1)/(m+1). Это следует учитывать не только для среды передачи давления, но также когда используют комбинацию, например, из двух корпусов или двух сред (см. фиг. 13, 15, 16 А, 16 В, 23 и 24). Из приведенного выше определения можно установить, что для жидкостей (с 1500 м/с) или аналогичных материалов, как правило, более 95% энергии, высвобождаемой при ударе, отражается от поверхности раздела между средой передачи давления/оболочкой (сталь или WS). Однако также в случае легких металлов, таких как алюминий, при использовании оболочки из WS отражается более 70% энергии, а при использовании легкого металла со стальной оболочкой отражается приблизительно 50% энергии. Значительно более широкое поле оперативного изменения параметров получают при использовании пластических материалов и полимеров. При этом скорость распространения звука находится в пределах от 50 до 2000 м/с, и значение плотности изменяется от приблизительно 1 до 2,5 г/см 3. При этом при использовании комбинации оболочки из дюралюминия и среды, передающей давление, из пластика/полимера,например, для компоновки с двойной оболочкой или используемого на практике снаряда, получают степень отражения 60% или выше. Это, по существу, определяет эффективность среды передачи давления в зависимости от скорости (времени) передачи давления, и, таким образом, чувствительность (степень непосредственности) поперечного расширения, или также нарастание осевого давления, как функция места положения и времени. Что касается инертной среды 4, она, как правило, связана с материалом, который позволяет, без каких-либо значительных потерь на сдерживание, динамически передавать силу давления. Однако в неко-4 006030 торых случаях также предусмотрена возможность использовать определенные сдерживающие свойства,например, для обеспечения определенных требований в отношении разрушения или для достижения особенно низких скоростей разрушения. Внутренняя среда, кроме того, может быть сконфигурирована с разной длиной или, соответственно, с использованием материалов с разными свойствами (например, с различной скоростью звука), что, таким образом, позволяет получать различное поперечное воздействие. Однако благодаря использованию различных сдерживающих свойств среды 4 передачи давления также можно обеспечить различное в осевом направлении воздействие при разрушении оболочки 2 А, 2 В. Кроме того, такая среда 4 также может обладать другими свойствами, например, свойствами, улучшающими эффективность, или свойствами, поддерживающими эффективность. Элементы, которые введены в инертную среду 4 или сформированы в ней или во внутреннем пространстве 3 А, 3 В, связывающие внутреннюю оболочку или узлы (например, заранее установленные суббоеприпасы), не нарушают свойства ППБЭ или ПСБВ, присущие системе. Активный пиротехнический блок 5 может состоять из одного небольшого, по отношению к размеру активной массы, электрически воспламеняемого детонатора 6, который соединен простым контактным датчиком с элементом отсчета времени, программируемым модулем, компонентом приемника и компонентом предохранителя активируемого спускового устройства 7. Такое активируемое спусковое устройство 7 может быть расположено в области наконечника и/или в хвостовой части проникающего снаряда и может быть подключено с помощью проводника 8. Наконечник 10 может быть выполнен полым или сплошным. При этом, например, его можно использовать как корпус для вспомогательных узлов таких, как датчики или спусковые элементы и, соответственно, элементы предохранителя активного пиротехнического блока 5. Также можно использовать наконечник со встроенными в него элементами, обеспечивающими бронебойную силу (см., например,фиг. 43 А, 43 В). В аэродинамически стабилизированной версии 1 В представлен стабилизатор 12 без элементов управления. Такое устройство также может содержать указанные выше вспомогательные устройства, установленные в центральной области снаряда. В принципе также предусматривается возможность установки в активном корпусе электронного компонента в виде блока обработки данных (так называемые "бортовые системы"). Настоящее изобретение не относится к фугасному снаряду или фугасному заряду фугасного/осколочного снаряда с обычным типом конструкции, и также не относится к снаряду с запалом или детонатором с обычным типом конструкции с необходимыми и чрезвычайно сложными (с разделением первичного/вторичного взрывчатого материала) предохранительными устройствами. Оно также не относится к снаряду, который, в принципе, имеет конструкцию типа ППБЭ в соответствии с публикацией DE 197 00 349 С 1. Однако в большинстве случаев применения может быть чрезвычайно предпочтительным интегрировать свойства пассивного проникающего снаряда с поперечным воздействием конструкции ППБЭ известного типа в активной комбинации или для обеспечения поперечного воздействия, который также может использоваться в комбинации с выполнением функций ПСБВ, например, также в случае инертного воздействия в специально назначенных и в особенно предпочтительных вариантах применения. Краткое описание чертежей Другие свойства, детали и преимущества настоящего изобретения будут понятны из следующего описания предпочтительных вариантов его выполнения со ссылкой на прилагаемые чертежи; на которых на фиг. 1 А показана версия ПСБВ со стабилизацией вращением; на фиг. 1 В показана версия ПСБВ с аэродинамической стабилизацией; на фиг. 2 А представлены примеры расположения вспомогательных узлов для управления или соответственно обеспечения работы спускового узла, предохранительного узла, узла, генерирующего давление, оперенного снаряда; на фиг. 2 В представлены примеры расположения вспомогательных узлов, предназначенных для управления или, соответственно, обеспечения работы спускового узла, предохранительного узла, узла,генерирующего давление, для снарядов, стабилизируемых вращением; на фиг. 3 А представлен первый пример формы хвостового оперения/ узла наведения (например, для установки вспомогательных устройств) в виде узла наведения с неподвижным стабилизатором; на фиг. 3 В представлен второй пример формы хвостового оперения/узла наведения (например, для установки вспомогательных устройств), выполненного в форме конического направляющего узла; на фиг. 3 С представлен третий пример формы хвостового оперения/узла наведения (например, для установки вспомогательных устройств), выполненного в форме звездообразного узла наведения; на фиг. 3D представлен четвертый пример формы хвостового оперения/узла наведения (например,для установки вспомогательных устройств) в форме узла наведения со смешанной конструкцией; на фиг. 4 А представлен первый вариант выполнения узла элементов, генерирующих давление, выполненного в форме компактного блока, генерирующего давление, расположенного в передней центральной части; на фиг. 4 В представлен второй вариант выполнения узла элементов, генерирующих давление, выполненного в форме компактного блока, расположенного в хвостовой части;-5 006030 на фиг. 4 С представлен третий вариант выполнения узла элементов, генерирующих давление, выполненного в форме компактного блока, установленного в части, расположенной рядом с наконечником; на фиг. 4D представлен четвертый вариант выполнения узла элементов, генерирующих давление,выполненного в форме компактного блока, расположенного в наконечнике; на фиг. 4 Е представлен пятый вариант выполнения узла элементов, генерирующих давление, выполненного в форме вытянутого тонкого блока в передней части проникающего снаряда; на фиг. 4F представлен шестой вариант выполнения узла элементов, генерирующих давление, выполненного в форме тонкого блока, проходящего по всей длине снаряда; на фиг. 4G представлен седьмой вариант выполнения узла элементов, генерирующих давление, выполненного в форме трех равномерно распределенных компактных блоков; на фиг. 4 Н представлен восьмой вариант выполнения узла элементов, генерирующих давление, выполненного в форме комбинации компактного блока, расположенного в части, находящейся рядом с наконечником, с тонким блоком; на фиг. 4I представлен девятый вариант выполнения узла элементов, генерирующих давление, выполненного в форме снаряда, состоящего из двух частей, с компактным блоком, расположенным в задней части; на фиг. 4J представлен десятый вариант выполнения узла элементов, генерирующих давление, выполненного в форме снаряда, состоящего из двух частей, с компактными элементами, расположенными в обеих частях; на фиг. 4K представлен одиннадцатый вариант выполнения узла элементов, генерирующих давление, выполненного в форме снаряда из двух частей, с компактным блоком, расположенным в наконечнике снаряда, и с тонким блоком в задней части снаряда; на фиг. 5 А представлен пример снаряда типа ПСБВ с блоком управления/узлом предохранителя/спусковым узлом, расположенными в области наконечника, и с линией управления и передачи сигнала, проходящей ко второму блоку; на фиг. 5 В представлен дополнительный пример снаряда ПСБВ с блоком управления/ узлом предохранителя/спусковым узлом, расположенными в хвостовой части, с линией управления и передачи сигнала, проходящей ко второму блоку; на фиг. 6 А представлен другой пример структуры элементов, генерирующих давление; на фиг. 6 В представлен дополнительный пример формы элементов, генерирующих давление; на фиг. 6 С представлен дополнительный пример формы элементов, генерирующих давление; на фиг. 6D представлен дополнительный пример формы элементов, генерирующих давление, с коническим наконечником и закруглениями; на фиг. 6 Е представлен пример комбинации двух, генерирующих давление элементов с различной формой и с переходной областью; на фиг. 7 представлен другой пример полых элементов, генерирующих давление; на фиг. 8 А представлен пример компоновки взаимно соединенных элементов, генерирующих давление; на фиг. 8 В представлен пример компоновки расположенного по центру проникающего снаряда, соединенного с внешними элементами, генерирующими давление; на фиг. 9 А представлена принципиальная конструкция снаряда ПСБВ с тремя активными зонами,расположенными друг за другом; на фиг. 9 В схематично представлена поясняющая иллюстрация принципа действия снаряда ПСБВ по фиг. 9 А, в котором три активные зоны активируют до того, как снаряд достигает цели; на фиг. 9 С схематично представлена поясняющая иллюстрация принципа действия снаряда ПСБВ по фиг. 9 А, в котором только переднюю активную зону (в случае необходимости также заднюю активную зону) активируют до того, как снаряд достигает цели; на фиг. 9D схематично представлена поясняющая иллюстрация принципа действия снаряда типа ПСБВ по фиг. 9 А, в котором все три активные зоны активируют только после достижения снарядом цели; на фиг. 10 изображено представление цифрового 2-мерного моделирования генерирования давления с помощью тонкого детонатора в виде запального шнура по фиг. 4F; на фиг. 11 изображено представление цифрового 2-мерной моделирования генерирования давления с помощью двух различных блоков генерирования давления по фиг. 4 Н; на фиг. 12 представлен дополнительный вариант выполнения снаряда ПСБВ, в соответствии с настоящим изобретением, с двумя осевыми зонами А и В с различной конфигурацией; на фиг. 13 изображено поперечное сечение варианта выполнения корпуса с активным воздействием,в соответствии с настоящим изобретением, с симметричной конструкцией, элементом, генерирующим давление, установленным по центру, а также с внутренней и внешней средой передачи давления; на фиг. 14 изображено поперечное сечение варианта выполнения корпуса с активным воздействием,в соответствии с настоящим изобретением, с эксцентричным расположением элемента, генерирующего давление;-6 006030 на фиг. 15 А изображено поперечное сечение варианта выполнения корпуса с активным воздействием, в соответствии с настоящим изобретением, с эксцентричным расположением блока, генерирующего давление, а также внутренней эффективной средой передачи давления и внешней средой передачи давления по фиг. 13; на фиг. 15 В изображено поперечное сечение варианта, аналогичного варианту выполнения активного корпуса в соответствии с настоящим изобретением, по фиг. 13, однако, с элементом, генерирующим давление, расположенным внутри внешней среды передачи давления, и с внутренней средой, формирующей отражатель; на фиг. 16 А изображено поперечное сечение варианта выполнения элемента с активным воздействием, в соответствии с настоящим изобретением, с проникающим элементом, расположенным по центру,содержащим элементы, генерирующие давление в проникающем элементе, и внешнюю среду передачи давления, которая, например, может быть избирательно активирована; на фиг. 16 В изображен вариант выполнения элемента в поперечном сечении с активным воздействием, в соответствии с настоящим изобретением, с проникающим элементом, расположенным по центру,с элементами, генерирующими давление во внешней среде передачи давления; на фиг. 17 изображено поперечное сечение стандартного узла снаряда ПСБВ, который также представляет собой стандартную конструкцию - основу для других вариантов выполнения; на фиг. 18 изображено поперечное сечение варианта выполнения узла ПСБВ, в соответствии с настоящим изобретением, с проникающим элементом, расположенным по центру, со звездообразным поперечным сечением и множеством элементов, генерирующих давление; на фиг. 19 изображен вид в поперечном сечении варианта выполнения узла ПСБВ, в соответствии с изобретением, с проникающим элементом, расположенным по центру, с прямоугольным или квадратичным поперечным сечением и множеством элементов, генерирующих давление; на фиг. 20 представлен вид в поперечном сечении варианта выполнения узла ПСБВ, в соответствии с настоящим изобретением по фиг. 9 А, с четырьмя сегментами оболочки; на фиг. 21 изображено поперечное сечение варианта выполнения узла ПСБВ, в соответствии с настоящим изобретением, с двумя расположенными поперечно средами передачи давления; на фиг. 22 изображено поперечное сечение варианта выполнения узла ПСБВ, в соответствии с настоящим изобретением, с сегментированным элементом, генерирующим давление; на фиг. 23 изображено поперечное сечение варианта выполнения узла ПСБВ, в соответствии с настоящим изобретением, с двумя различными, расположенными поперечно, оболочками корпуса; на фиг. 24 изображено поперечное сечение варианта выполнения узла ПСБВ, в соответствии с настоящим изобретением, по фиг. 17 с дополнительной внешней оболочкой; на фиг. 25 представлен вид в поперечном сечении варианта выполнения узла ПСБВ, в соответствии с настоящим изобретением, с некруглым поперечным сечением; на фиг. 26 представлен вариант выполнения узла ПСБВ, в соответствии с настоящим изобретением,с шестигранной центральной частью по фиг. 17, и незамкнутым кольцом предварительно сформированных суббоеприпасов или осколков с некруглым поперечным сечением (например, также с узлом ППБЭ); на фиг. 27 представлен вариант выполнения узла ПСБВ, в соответствии с настоящим изобретением,аналогичный изображенному на фиг. 26, однако с дополнительной оболочкой; на фиг. 28 изображен вариант выполнения снаряда ПСБВ с четырьмя проникающими элементами(например, выполненными по конструкции ППБЭ) и центральным блоком, генерирующим давление; на фиг. 29 изображен вариант выполнения снаряда ПСБВ с тремя проникающими элементами (выполненными, например, по конструкции ППБЭ) и тремя блоками, генерирующими давление, которые расположены в инертной передающей среде; на фиг. 30 А изображен вариант выполнения конструкции ПСБВ с твердым центральным проникающим элементом соответствующего поперечного сечения, и тремя блоками, генерирующими давление, которые расположены в инертной передающей среде; на фиг. 30 В представлен вариант выполнения конструкции ПСБВ, аналогичный изображенному на фиг. 30 А, однако, с твердым сегментом, формирующим проникающий элемент, имеющим треугольное поперечное сечение; на фиг. 30 С изображен вариант выполнения узла ПСБВ с поперечным сечением, аналогичным изображенному на фиг. 30 В, однако, с полым элементом треугольной формы; на фиг. 30D изображено поперечное сечение варианта выполнения узла ПСБВ с внутренним элементом в форме креста; на фиг. 31 изображен еще один вариант выполнения узла ПСБВ с центральным проникающим элементом соответствующего поперечного сечения, который, в свою очередь, построен, как ПСБВ; на фиг. 32 изображен вариант выполнения блока, генерирующего давление, с некруглым поперечным сечением; на фиг. 33 представлен вариант выполнения снаряда ПСБВ с множеством (в данном случае с тремя) блоков (сегментов) поперечного сечения, которые, например, могут быть инициированы раздельно; на фиг. 34 изображены различные варианты выполнения сдерживающих элементов;-7 006030 на фиг. 35 представлен вариант выполнения проникающего элемента с осколочной головкой (одновременно составляющей сдерживающий элемент для инициирования спускового механизма) и коническим корпусом; на фиг. 36 изображен вариант выполнения проникающего элемента со сдерживающим элементом(для инициирования спускового механизма) и коническим элементом, генерирующим давление; на фиг. 37 изображен вариант выполнения снаряда ПСБВ с модульной внутренней конструкцией,который, например, разработан как контейнер для жидкости; на фиг. 38 изображен вариант выполнения узла ПСБВ с сегментами корпуса, которые, например,могут быть инициированы раздельно; на фиг. 39 изображен вариант выполнения узла ПСБВ с корпусом, составляющим суббоеприпасы; на фиг. 40 А изображено представление варианта выполнения снаряда ПСБВ, состоящего из трех частей, которое поясняет основную конструкцию, причем активная часть расположена в области наконечника; на фиг. 40 В изображено представление снаряда ПСБВ, состоящего из трех частей, аналогичного изображенному на фиг. 40 А, причем активная часть расположена в центральной его части; на фиг. 40 С изображено представление снаряда ПСБВ, состоящего из трех частей, аналогичного изображенному на фиг. 40 А, причем активная часть расположена в хвостовой части; на фиг. 40D изображен дополнительный вариант выполнения снаряда ПСБВ, состоящего из трех частей, с компоновкой в виде активного тандема; на фиг. 41 представлен пример, поясняющий устройство снаряда ПСБВ; на фиг. 42 А изображен вариант выполнения конфигурации наконечника снаряда ПСБВ с проникающим элементом ППБЭ; на фиг. 42 В изображен дополнительный вариант выполнения конфигурации снаряда ПСБВ с узлом ПСБВ; на фиг. 42 С представлен вариант выполнения конфигурации наконечника снаряда ПСБВ в виде сплошного активного модуля наконечника; на фиг. 42D изображен дополнительный вариант выполнения конфигурации наконечника снаряда ПСБВ с наконечником, заполненным активной средой; на фиг. 42 Е представлен вариант выполнения конфигурации наконечника снаряда ПСБВ в виде наконечника со смещенной назад средой передачи давления (полое пространство); на фиг. 42F представлен вариант выполнения конфигурации наконечника снаряда ПСБВ в виде наконечника со смещенной вперед средой, передающей давление; на фиг. 43 А изображено представление трехмерного моделирования, которое иллюстрирует действие снаряда ПСБВ в соответствии с настоящим изобретением, с компактным блоком, генерирующим давление, и жидкостью, используемой в качестве среды, передающей давление (соответствует фиг. 4 С), а также с оболочкой из WS; на фиг. 43 В изображено представление трехмерного моделирования динамического разрушения узла по фиг. 43 А через 150 мкс после включения спускового механизма; на фиг. 44 А изображено представление трехмерного моделирования снаряда ПСБВ, соответствующего фиг. 4 Е, с тонким блоком, генерирующим давление, оболочкой WS и жидкостью в качестве среды,передающей давление; на фиг. 44 В изображено представление трехмерного моделирования динамического разрушения устройства по фиг. 44 А через 100 мкс после включения спускового механизма; на фиг. 45 А изображено представление трехмерного моделирования основного узла ПСБВ по фиг. 4 Н, с различными средами, передающими давление; на фиг. 45 В изображено представление трехмерного моделирования динамического разрушения устройства по фиг. 45 А через 150 мкс после включения спускового механизма, причем в качестве среды,передающей давление, используют жидкость; на фиг. 45 С изображено представление трехмерного моделирования динамического разрушения устройства по фиг. 45 А через 150 мкс после включения спускового механизма, причем в качестве среды,передающей давление, используют полиэтилен (ПЭ); на фиг. 45D изображено представление трехмерного моделирования динамического разрушения устройства по фиг. 45 через 150 мкс после включения спускового механизма, причем в качестве среды,передающей давление, используют алюминий; на фиг. 46 А изображено представление трехмерного моделирования узла ПСБВ с эксцентрично расположенным элементом, генерирующим давление (в виде цилиндра); на фиг. 46 В изображено представление трехмерного моделирования динамического разрушения устройства по фиг. 46 А через 150 мкс после включения спускового механизма, причем в качестве среды,передающей давление, используют жидкость; на фиг. 46 С изображено представление трехмерного моделирования динамического разрушения устройства по фиг. 46 А через 150 мкс после включения спускового механизма, причем в качестве среды,передающей давление, используют алюминий;-8 006030 на фиг. 47 А изображено представление трехмерного моделирования узла ПСБВ с центральным проникающим элементом, с эксцентрично расположенным элементом, генерирующим давление (в виде цилиндра); на фиг. 47 В изображено представление трехмерного моделирования динамического разрушения устройства по фиг. 47 А через 150 мкс после включения спускового механизма; на фиг. 48 А изображен вариант выполнения модульного снаряда (или авиационного боеприпаса),стабилизируемого вращением, состоящего из трех частей; на фиг. 48 В представлен вариант выполнения аэродинамически стабилизированного модульного снаряда (или авиационного боеприпаса), состоящего из четырех частей; на фиг. 48 С изображен вариант выполнения снаряда ПСБВ с цилиндрическим или коническим участком активной части для интенсивного поперечного ускорения; на фиг. 48D изображено с увеличением представление цилиндрического/конического участка снаряда ПСБВ по фиг. 48 С; на фиг. 49 А изображено представление эксперимента, который иллюстрирует цилиндрическую оболочку WS перед и после активного разрушения; на фиг. 49 В представлено изображение ускоряемых осколков, полученное при двукратном освещении с помощью вспышки в рентгеновских лучах; на фиг. 50 А изображен аэродинамически стабилизируемый снаряд, разработанный как корпус с активным воздействием; на фиг. 50 В изображен пример аэродинамически стабилизируемого снаряда с центральным расположением элемента с активным воздействием; на фиг. 51 представлен пример аэродинамически стабилизируемого снаряда, снабженного множеством элементов с активным воздействием; на фиг. 52 А изображен асимметричный разлет пучка элементов с активным воздействием; на фиг. 52 В изображен асимметричный разлет активной ступени с пучком элементов с активным воздействием; на фиг. 53 изображен пример аэродинамически стабилизированного снаряда, снабженного множеством соединенных с перекрытием активных суббоеприпасов; на фиг. 54 представлен аэродинамически стабилизированный снаряд, управляемый на конечной фазе, имеющей корпус с активным воздействием; на фиг. 55 А изображен используемый на практике снаряд, сформированный как активный корпус; на фиг. 55 В изображен пример используемого на практике снаряда с множеством отдельных модулей в виде активных разрушаемых элементов низкой эффективности; на фиг. 56 изображена боеголовка, снабженная центральным элементом с активным воздействием; на фиг. 57 изображен пример боеголовки с активным воздействием, состоящей из множества ступеней; на фиг. 58 изображен ускоряемый с помощью ракетного двигателя управляемый авиационный боеприпас, имеющий корпус с активным воздействием; на фиг. 59 изображен пример ускоряемого с помощью ракетного двигателя, авиационного боеприпаса, имеющий множество ступеней корпуса с активным воздействием; на фиг. 60 изображен подводный боеприпас (торпеда), имеющий корпус с активным воздействием; на фиг. 61 изображен пример торпеды, снабженной пучком элементов с активным воздействием; на фиг. 62 изображен пример торпеды, имеющей множество последовательно соединенных активных ступеней; на фиг. 63 изображен дополнительный пример торпеды, имеющей множество последовательно соединенных активных ступеней; на фиг. 64 изображен высокоскоростной подводный боеприпас, снабженный компонентом с активным воздействием; на фиг. 65 изображен пример высокоскоростного подводного боеприпаса, снабженного пучком элементов с активным воздействием; на фиг. 66 изображен авиационный боеприпас, установленный на самолете, разработанный как блок с активным воздействием; на фиг. 67 представлен пример самостоятельно летящего авиационного боеприпаса, снабженного интегрированным элементом с активным воздействием; на фиг. 68 изображен пример авиационного боеприпаса, имеющего множество ступеней с активным воздействием; на фиг. 69 представлен пример боеприпаса, снабженного пучком выбрасываемых элементов с активным воздействием; и на фиг. 70 изображен пример кассетного боеприпаса, снабженного множеством ступеней в виде элементов с активным воздействием.-9 006030 Осуществление изобретения В публикации DE 197 00 349 С 1 описаны возможности конфигурации пространства внутри корпуса, предназначенного для разрушения, также в комбинации с различными материалами. Все эти свойства конфигурации могут быть, в принципе, объединены в активной части, в соответствии с настоящим изобретением. При ее пояснении следует также отметить коническую конфигурацию внутреннего пространства, генерирующего давление, как показано на фиг. 12, 34 и 42 В, и разделение поперечного сечения на сегменты с использованием, например, различных материалов, передающих давление, как показано на фиг. 33. Кроме того, поскольку нарастание давления обеспечивается раздельно, разнообразие используемых материалов практически не ограничено. Это также относительно справедливо в отношении размеров (толщины) различных компонентов, используемых в данном устройстве. В публикации DE 197 00 349 С 1, кроме того, приведен несколько примеров конфигурации фрагментов или, соответственно, корпуса, образующего или выбрасывающего суббоеприпасы, в комбинации с рассеивающей средой, а также в комбинации с центральным проникающим элементом. Такой широкий диапазон технологического применения, содержащий чрезвычайно большое количество вариантов снарядов или боеголовок с активным поперечным воздействием, может быть расширен до наиболее крайних ситуаций или вариантов применения, благодаря использованию пиротехнических компоновок, генерирующих давление. На практике такую конструкцию используют в боеприпасах и в боеголовках большого калибра. Как указано выше, диапазон использования проникающих элементов с поперечным воздействием практически неограничен. Таким образом, компоненты, генерирующие давление и, в конечном счете,связанные с ними вспомогательные устройства, представляют собой особое значение. Особое преимущество настоящего изобретения также состоит в том, что эффективная компоновка ПСБВ (проникающего снаряда с боковым активным воздействием) может быть, предпочтительно, использована даже при относительно простых технически компоновках. Что касается технической конструкции при установке элементов, генерирующих давление, следует делать различие между простым контактным воспламенением, которое используют в настоящее время для доступных снарядов различных типов конфигурации, воспламенением с задержкой (также известным), воспламенением на определенном расстоянии (например, с использованием радара или инфракрасных устройств) и воспламенением с дистанционным управлением на траектории полета, например, с использованием таймера. Кроме того, дополнительное преимущество настоящего изобретения состоит в том, что последнее не связано с указанными системами, или с состоянием их развития. В отличие от этого, благодаря универсальной доступности настоящего изобретения и благодаря возможностям технологической конфигурации, оно может полностью заменить снаряды указанных систем на их существующем уровне развития. Кроме того, настоящее изобретение обладает преимуществом, состоящим в том, что оно может быть выполнено с применением разработанных в последнее время миниатюрных электронных спусковых устройств. При этом, например, известны устройства инициирования с использованием электрической фольги (ИЭФ (EFI и технология ISL (интегральные схемы с диодами Шотки), которые выполняют свои функции при исключительно малых размерах (несколько миллиметров в диаметре длиной до 1-2 см) и имеют малую массу, и для которых требуется малая мощность питания. Кроме того, малая мощность питания необходима, прежде всего, для самых простых систем воспламенения. При этом также необходимо обеспечить баланс между требуемым уровнем безопасности и функциональными требованиями. В принципе наконечник определяет существенный параметр, обеспечивающий бронебойную силу снаряда. Этот вопрос подробно описан в публикации DE 197 00 349 С 1. Однако этот подход также можно применять для сценария использования, подробно описанному, как возможная область применения настоящего изобретения. В связи с этим, наконечник снаряда, помимо уменьшения внешнего баллистического сопротивления, выполняет скорее положительные (обеспечивающие) функции, чем отрицательные; например, свойство проникновения или свойство сдерживания функций. В качестве положительных примеров можно отметить, среди других: использование наконечника в качестве конструктивного пространства, выбрасываемый наконечник и наконечник как предварительно установленный проникающий элемент.Принцип активного воздействия, в соответствии с настоящим изобретением, также используют с возможностью управляемого разрушения снаряда/пространственного ограничения дальности действия; например, при промахе в цель или при разработке снарядов для практического использования. Таким образом, предпочтительно, можно использовать плотные или сжатые материалы (прессованные порошкообразные материалы, пластические материалы или волокнистые материалы) в качестве материала корпуса, которые под действием давления подвергаются мелкому распылению, либо могут быть разделены в конце баллистической траектории на фактически неэффективные частицы. Кроме того, также может быть обеспечено разрушение/поперечное ускорение только части снаряда/проникающего элемента, так,что остальная часть снаряда/проникающего элемента, по существу, остается способной выполнять свои функции. При этом, например, во время полета может быть выброшено множество плоских осколков,как показано на фиг. 9 В, или некоторое их количество может быть выброшено непосредственно перед- 10006030 ударом, например, как показано на фиг. 9 С. Таким образом, принцип ПСБВ, в частности, предназначен для снарядов/боеголовок с устройством самоликвидации. При этом самоликвидация может быть гарантированно обеспечена при относительно малой потребности в дополнительном объеме или, соответственно, потере объема. При этом в принципе даже можно оборудовать системой, ограничивающей глубину проникновения, даже тонкие снаряды, обладающие воздействием за счет кинетической энергии. Снаряды этого типа также особенно приспособлены для поражения наступающих объектов противника, например, таких, как боеголовки или ТБР (тактические баллистические ракеты) или также боевые или разведывательные радиоуправляемые беспилотные летательные аппараты. Последние играют важную роль на поле боя. Их трудно поразить прямым попаданием снаряда. Кроме того, обычные осколочные снаряды на практике оказываются малоэффективными для борьбы с радиоуправляемыми беспилотными летательными аппаратами из-за особенности разлета осколков. Однако высокая эффективность настоящего изобретения совместно, с соответствующим используемым в нем блоком спускового устройства, обеспечивает возможность его чрезвычайно эффективного использования. Концепция снаряда в соответствии с предложенным изобретением также особенно приспособлена для использования в проникающих снарядах, ускоряемых с помощью ракетных двигателей (ускорителей) или в качестве активных компонентов авиационных боеприпасов с ракетными двигателями. Такие устройства, например, помимо классического диапазона использования, можно применять с крупнокалиберной ствольной артиллерией, которую используют для стрельбы по морским целям, а также в качестве ракет, устанавливаемых на борту боевых самолетов. На фиг. 2-9 и 12-41 представлено множество вариантов выполнения. Они предназначены не только для пояснения возможности принципа действия в соответствии с настоящим изобретением, но также представляют для специалистов данной области множество возможностей технологических решений концепции активных проникающих элементов с боковым воздействием. На фиг. 2 А и 2 В показаны примеры расположения вспомогательных устройств активного компонента. Аэродинамически стабилизированная версия снаряда, представленная на фиг. 2 А, разделена на два отдельных модуля, для пояснения того, что особенно для удлиненных проникающих элементов или сопоставимых активных носителях, таких, как проникающие элементы, ускоряемые ракетным двигателем, также можно обеспечить разделение активных компонентов или использования комбинации с другими активными компонентами, как также показано на фиг. 48 А и 48 В. Предпочтительные положения находятся в части 11 А наконечника, передней части первого модуля 11 В с поперечным воздействием снаряда, задней части модуля 11 Е с поперечным воздействием снаряда, передней 11F, центральный 11 С и задней частей 11D второго активного модуля с поперечным воздействием снаряда или, соответственно,хвостовой части снаряда или центральной части между модулями 11G. В версии снаряда, стабилизированного с помощью стабилизаторов, показанной на фиг. 2 В, предпочтительно, используют расположение вспомогательных компоновок в части 11 А наконечника, в передней части 11 В снаряда или в хвостовой части 11 Е. Кроме того, блок приемника (вспомогательное устройство) также может быть установлен в пространстве 11 Н между ПСБВ и внешним корпусом. В обеих версиях снаряда остальная часть наконечника может быть либо полой, либо заполненной(например, активным веществом). Для подкалиберной конструкции активной части, промежуточное пространство до наружной оболочки также можно использовать для установки дополнительных активных носителей или в качестве конструкционного пространства для вспомогательных узлов. Благодаря использованию устройств наведения специальной формы можно обеспечить большой объем для установки дополнительных устройств. На фиг. 3 А -3D представлен ряд примеров. При этом на фиг. 3 А изображен, в частности, для сравнения, установленный узел 13 А наведения со стабилизаторами. На фиг. 3 В показан конический узел 13 В наведения, на фиг. 3 С представлен узел наведения 13D в виде звезды и на фиг. 3D изображена смешанная компоновка, состоящая из узла наведения 13D со стабилизаторами и с использованием конической формы корпуса. Также можно использовать конический узел наведения с отверстиями, а также узлы наведения, состоящие из кольцевых поверхностей, или другие типы стабилизирующих узлов. На фиг. 4 А-4K представлены основные положения и структура элемента, генерирующего давление,или, соответственно, элементов, генерирующих давление, активных проникающих элементов с поперечным воздействием. При этом на фиг. 4 А и 4 В представлены такие типы пиротехнических компоновок с компактной конструкцией (см. варианты выполнения по фиг. 6 А, 6 В и 6D), расположенные в передней центральной части или, соответственно, в задней части снаряда или, соответственно, в хвостовой части снаряда, и на фиг. 4 С и 4D показано расположение рядом с наконечником или, соответственно, в части наконечника. На фиг. 4 Е изображен тонкий элемент, генерирующий давление, проходящий в некоторой степени через переднюю половину проникающего элемента, на фиг. 4F - по всей длине проникающего элемента. Устройство, изображенное на фиг. 4 С, соответствует примеру, используемому для моделирования, результаты которого показаны на фиг. 43 А/В, а устройство, изображенное на фиг. 4 Е соответствует примеру, используемому для моделирования, результаты которого показаны на фиг. 44 А/В. На фиг. 4G представлен случай, в котором множество элементов, генерирующих давление, распо- 11006030 ложено в проникающем элементе/снаряде/боеголовке, так же, как и в случае, изображенном на фиг. 9. На фиг. 4 Н изображена ПСБВ в виде одной части, в которой установлены два различных элемента,генерирующих давление (см. результаты цифрового моделирования, представленные на фиг. 46 А-46D). На фиг.4 А-4K представлен снаряд ПСБВ, состоящий из двух частей. При этом на фиг. 4 в качестве примера представлен ПСБВ, состоящий из двух частей с активной частью в заднем элементе/модуле,тогда как на фиг. 4J компактные элементы, генерирующие давление, расположены в обеих частях снаряда. Они могут быть активированы как по отдельности, так и индивидуально. На фиг. 4K представлены смешанные элементы, генерирующие давление (компактный блок, генерирующий давление в наконечнике, и тонкий блок в задней части), которые обеспечивают требуемое разрушение, как правило, определяемое типом поражаемой цели и предполагаемым воздействием. Естественно, что количество активных модулей, которые должны быть соединены позади друг друга, в основном, не ограничено и определяется только конструктивными условиями, такими как доступная длина конструкции, сценарием использования, а также предпочтительным выбросом осколков или суббоеприпасов и типом снаряда или боеголовки. По причинам необходимости обеспечения простоты производства, а также обращения с боеприпасами и, в частности, ввиду практически удобных возможных конфигураций в качестве элементов, генерирующих давление, прежде всего, используют модули взрывчатого материала. Однако также можно рассматривать принципиально другие типы установок, генерирующих давление. Например, следует отметить способ химического генерирования давления с использованием газогенератора с воздушной подушкой. Также возможно рассмотреть комбинацию пиротехнического модуля с элементом, генерирующим давление, или, соответственно, образующим объем. На фиг. 5 А и 5 В представлены примеры взаимного соединения/подключения различных элементов,генерирующих давление, в одном снаряде. Такое соединение 44 может быть выполнено, например, с помощью сигнальной линии (детонирующего заряда/линии инициирования/огнепроводного шнура) или беспроводным способом с использованием временной задержки или без нее. Следует понимать, что на чертежах представлено только несколько возможных примеров, и возможности использования различных комбинаций практически не ограничены. Таким образом, на фиг. 4 А-4K представлены примеры узла элементов, генерирующих давление, для активных проникающих элементов с боковым поражающим воздействием, следовательно, расширяются возможности комбинирования примеров, представленных на фиг.6 А-6 Е, для элементов, генерирующих давление. По причинам необходимости обеспечения ясности описания, элементы, генерирующее давление, представлены с увеличением по сравнению с их действительной конструкцией. Таким образом, на фиг. 6 А изображены четыре примера компактных, сконцентрированных в одном месте элементов (также детонаторов), например, деталь 6K сферической формы, деталь 6 А в форме короткого цилиндра, имеющего отношение длины L к диаметру D, составляющее L/D1; деталь 6G, представляющая в качестве дополнительного примера короткий элемент в виде усеченного конуса, и деталь 6 М, представляющая тонкий конус с острым концом. На фиг. 6 В представлены в качестве примеров элемент 6 В, генерирующий давление, с отношением L/D от 2 до 3, и тонкий элемент 6 С, генерирующий давление. Такой элемент может представлять собой, например, огнепроводный шнур или огнепроводный шнур, аналогичный детонатору (отношение L/D больше, чем приблизительно 5). В качестве дополнительного примера на фиг. 6 С изображен дискообразный элемент 6F. Естественно, также предусмотрена возможность комбинации с изображенными или с дополнительными элементами, как показано, например, в позиции 6 Р. На фиг. 6D изображены примеры вариантов выполнения для случая, в котором при помощи соответствующей конфигурации с пиротехническим элементом, в частности, установленным в передней части проникающего элемента, или в части наконечника, или окружающих его деталей, может быть предпочтительно придана радиальная компонента скорости. Такое свойство предпочтительно обеспечивают,благодаря конической конфигурации элементов 6 Н, 60, 6N, генерирующих давление, или с использованием закругленной детали 6Q. Кроме того, особенно предпочтительно для достижения требуемой эффективности или разрушения снаряда обеспечить возможность одновременной работы множества элементов, генерирующих давление. При этом на фиг. 6 Е изображена комбинация короткого цилиндра 6 А с интенсивным поперечным воздействием, с тонким, удлиненным элементом 6 Е, проходящим через переходную деталь 6I. При использовании такой компоновки могут быть получены с соответственно выбранной средой передачи давления различные поперечные компоненты скорости также в цилиндрической части снаряда. На фиг. 7 представлен пример полых, генерирующих давление пиротехнических компонентов. Они могут быть выполнены как элемент 6D кольцевой формы или в виде полого цилиндра. Такой элемент может быть открытым (6 Е) или частично закрытым (6L). В принципе, также возможно исходить из точки зрения, что для полного раскрытия или эффекта/разрушения требуется использовать только сплошной, небольшой элемент или массу среды, генерирующей давление. При этом цифровое моделирование, а также выполненные эксперименты показали,что, например, для снарядов с большим калибром (диаметр проникающего элемента 20 мм) достаточно- 12006030 использовать цилиндры из взрывчатого вещества толщиной только несколько миллиметров, в комбинации с жидкостью или с ПЭ, для обеспечения чрезвычайно эффективного разрушения. Другие возможные конфигурации активных снарядов или боеголовок с поперечным воздействием с использованием ускоряющих компонентов представлены на фиг. 8 А и 8 В. Так на фиг. 8 А изображен вид 142 в поперечном сечении, как пример использования четырех элементов 25 А, генерирующих давление (например, в соответствии с вариантом выполнения по фиг. 6 С),которые расположены снаружи от центра среды 4, передающей давление, и которые соединены с помощью трубки 28. Возможную компоновку такого типа рассматривают совместно с фиг. 15, 16 В, 18, 19, 29,30-30D, а также 31 и соответственно 33. На фиг. 8 В показан вид 143 в поперечном сечении, который представляет собой пример расположенного по центру модуля 26, генерирующего давление, который с помощью линий 27 соединен через среду, передающую давление, расположенную по поперечному сечению, с другими элементами 25 В,генерирующими давление. На пояснительных примерах, представленных на фиг. 2-7, описана осевая конструкция снаряда и возможности изменения элементов, генерирующих давление, без какого-либо дополнительного анализа других параметров, таких как использование различных сред, передающих давление, в частности, радиальной структуры или конструктивно определяемых деталей, имеющих особые преимущества при использовании в качестве активных проникающих снарядов с боковым воздействием, как показано, например, на фиг. 9 А-9D. При рассмотрении активных проникающих снарядов с поперечным воздействием целесообразно определить соответствующую дальность до цели при стрельбе, поскольку из литературных источников не могут быть получены какие-либо обобщенные определенные значения. Следует различать область,расположенную в непосредственной близости к цели (расстояние до цели меньше 1 м), область, расположенную близко к цели (1-3 м), область приближения к цели (3-10 м), промежуточную дальность стрельбы (10-30 м), большие расстояния до цели (30-100 м), удаленное расстояние до цели (100-200 м), и еще большее расстояние до цели (больше 200 м). На фиг. 9 А представлен эталонный снаряд 17 А, который изображен с увеличением и не соответствующим масштабу. Он должен быть собран в виде цилиндрической детали, состоящей из трех, приблизительно имеющих одинаковую конструкцию активных модулей 20 А, 19 А и 18 А (фиг. 4G), которые инициируют в различных положениях по отношению к трем выбранным примерам 14, 15 и 16 цели. На фиг. 9 В изображен случай, в котором снаряд 17 активизируют на близком расстоянии перед целью (здесь приблизительно на расстоянии 5 длин снаряда) таким образом, что три ступени 18 А, 19 А и 20 А последовательно разрушаются непосредственно друг за другом. Проникающий элемент 17 В, следующий после разрушения модуля 18 А, также состоит из двух активных модулей 20 А и 19 А, в то время как передний модуль 18 Е разрушился с образованием кольца 18 В из осколков. В ходе дальнейшего приближения к цели 14, которая здесь, например, состоит их трех отдельных пластин, остальной части снаряда 17 С диапазон разлета осколков 18 В расширяется до кольца 18 С и в этот момент из модуля 19 А уже сформировалось кольцо 19 В осколков или суббоеприпасов. Изображение части с правой стороны представляет момент времени, в который было сформировано кольцо 18D осколков из кольца 18 С в ходе их дальнейшего поперечного разлета, и из кольца 19 В осколков второй ступени 19 А, кольца 19 С осколков,и из ступени 20 А остального снаряда 17 сформировано кольцо 20 В осколков или суббоеприпасов. Затем плотность осколков уменьшается в геометрической прогрессии. Таким образом, этот пример иллюстрирует большие возможности бокового воздействия этого типа активного проникающего снаряда с боковым воздействием, в соответствии с настоящим изобретением. Из представленных выше технических деталей можно легко сделать вывод, что, например, путем регулировки дальности срабатывания спускового механизма, или благодаря использованию соответствующей конфигурации ускоряющих элементов, может быть обеспечено поражение гораздо большей поверхности. Кроме того, например, разрушение может быть установлено таким образом, что будет обеспечена требуемая остаточная бронебойная сила, по меньшей мере, центральных осколков. Сконструированные таким образом проникающие снаряды являются в особенности пригодными для разрушения относительно легких бронированных целей, например, самолетов, небронированных или бронированных вертолетов, небронированных или бронированных военных кораблей и легких целей/транспортных средств вообще и, в частности, также крупных наземных целей. На фиг. 9 С изображен второй представительный пример управляемого разрушения снаряда. Здесь снаряд 17 А вначале активируют на близком расстоянии до цели, которая в данном случае состоит из тонкой предварительной брони 15 А и более толстой основной брони 15. Передняя активная часть 18 А снаряда 17 А уже сформировала кольцо 18 В из осколков или суббоеприпаса, которое при дальнейшем разлете образует окно в направлении кольца 18 С, которое полностью ударяет о поверхность передней пластины 15 А. Следующий проникающий элемент 17 В ударяет в предварительную броню 15 А. Он может воздействовать, например, как инертный модуль ППБЭ, и затем в основной броне 15 формируется кратер 21 с использованием второй части 19 А. Следующий модуль 20 А снаряда теперь может проникнуть через отверстие 21 А, сформированное частью 19 А проникающего элемента, и с использованием- 13006030 инертного или активного способа проникает на внутреннюю сторону цели через кратер 21 В. В результате, при этом также формируются более крупные фрагменты кратера, которые с ускорением проходят внутрь цели. На фиг. 9D снаряд 17 А ударяет непосредственно в цель 16, которая, как предполагается в данном случае, является сплошной. При этом модуль 18 должен быть разработан, как активный модуль для области, расположенной в непосредственной близости к цели (то есть, срабатывающий в результате контакта наконечника с целью), так, что формируется кратер 22 А, больших размеров по сравнению с кратером, представленным на фиг. 9 С. Благодаря этому, например, следующий модуль 19 А может пройти через кратер внутрь цели. В представленном изображении кратера предполагается также, что третий модуль 20 А после удара или, будучи активированным, с использованием элемента задержки, таким образом, формирует кратер очень большого диаметра 22 В, и образует соответствующий вторичный эффект поражения (эффект, действующий после проникновения снаряда в цель). На экспериментах было доказано, например, что для случая инертных проникающих элементов типа ППБЭ, в отличие от тонких сплошных оперенных снарядов, при бронебойной силе ПСБВ, по настоящему изобретению, соответствующей толщине пластины, может быть получен кратер с объемом приблизительно в 7-8 раз больше. Это свидетельство подробно описано, например, в отчете ISL S-RT 906/2000 (ISL: German-French Research Institute St. Louis). При использовании активного модуля это значение может быть существенно большим. При этом,прежде всего, следует учитывать, что в соответствии с законом модели Кранца объем вытесняемого кратера для каждой единицы энергии представляет собой постоянное значение в первом приближении. Это значит, что значительное боковое воздействие, как правило, связано с потерей глубины проникновения. В целом, однако, в большинстве встречающихся на практике случаев, положительный баланс обеспечен,в общем, уже тем, что цель с большой площадью поверхности, подвергающаяся ударной нагрузке в непосредственной близости к отверстию удара (из-за выхода ударной нагрузки на задней стороне), в отличие от смещения внутрь цели, в результате энергетически является гораздо более предпочтительной. В частности, при более тонкой броне цели, состоящей из множества пластин, может быть достигнута общая бронебойная сила (сквозное проникновение по всей толщине плоскости цели), абсолютно сравнимая с бронебойной силой более компактных или даже более массивных проникающих снарядов при поражении ими однородных или квазиоднородных целей. Однако также для цели из однородных пластин могут быть проведены расчеты для проникающих снарядов с боковым воздействием с относительно высокой бронебойной силой, поскольку при их применении предварительно выполняется пробивка или вытеснение в области кратера. При этом также очевидно, что при использовании конструкции снаряда, в соответствии с настоящим изобретением, на практике будет обеспечен широкий диапазон регулировки требуемого воздействия для существующих в настоящее время или ожидаемых сценариев цели, а также неизвестный в настоящее время диапазон применения. Как было отмечено выше, выбор среды, передающей давление, открывает дополнительный параметр, позволяющий обеспечить оптимальную конструкцию не только для указанного разнообразия целей, но также и в отношении концепции снаряда с принципиально наиболее широким диапазоном применения. Таким образом, приведенные выше примеры и соответствующие пояснения основаны на использовании инертной среды, передающей давление, однако, следует понимать, что в определенных случаях такие функции могут выполнять материалы, позволяющие создавать определенную реакцию или активные среды, обеспечивающие боковое воздействие. Помимо уже упомянутых инертных сред, передающих давление, можно также рассмотреть материалы со специальным поведением под нагрузкой давления, такие, как, например, стеклоподобные или полимерные материалы. В связи с этим, также можно сделать ссылку на комментарии, приведенные в публикации DE197 00 349 С 1. Они, в данном случае, не только должны быть приняты в их полном контексте, но также по отношению к особенностям настоящего изобретения, при этом обеспечивается еще более широкий диапазон использования рабочих материалов, таких, как, например, пластичные металлы с высокой плотностью вплоть до тяжелых металлов, органические соединения (например, целлюлоза, масла, жиры или биологически разлагаемые продукты) или, в определенной степени, сжимаемые материалы с различными значениями предела прочности и плотности. Некоторые материалы также могут обеспечить дополнительные эффекты, такие, как увеличение объема в результате высвобождения нагрузки, например стекло. Также следует понимать, что существует возможность использования смесей и соединений, а также спрессованных порошков или материалов с пиротехническими свойствами, как и введение вставок из других материалов или элементов в области среды, передающей давление, до той степени, что они не будут ограничивать в недопустимой степени функциональную зависимость. Путем изменения типа, массы и конфигурации среды, генерирующей давление, обеспечивается практически не ограниченная возможность изменений конфигурации на практике. На фиг. 10 показано десять последовательных частичных изображений цифрового 2-мерного моделирования распространения давления для тонкого элемента (взрывчатый цилиндр) 6 С, генерирующего- 14006030 давление в узле проникающего элемента по фиг. 1 В (частичное изображение 1), по сравнению с фиг. 4F и 44 А/В. Фронт 265 детонации проходит по цилиндру (детонирующему шнуру) 6 С из взрывчатого материала и распространяется в жидкости 4, как волна (фронт распространения давления) 266 нарастания давления (частичное изображение 2-5). Угол фронта 266 распространения давления определяется скоростью звука в среде 4, передающей давление. После детонации по всей длине цилиндра волна 266 распространяется далее со скоростью звука для среды 4, (здесь значительно медленнее, как можно видеть на частичных изображениях 6 и 7). На частичном изображении 5 можно видеть волны 272, которые отражаются от внутренней стенки корпуса 2 В. Благодаря волнам 272, отразившимся от корпуса 2 В, создается быстрый баланс давления (частичные изображения 8-9), при этом можно различить выдвинувшуюся вперед компенсацию 271 давления на частичном изображении 10. Когда начинается реакция, стенка корпуса эластично расширяется под действием достаточной энергии волны, и по мере соответствующего нарастания давления она расширяется пластично 274. Динамические свойства материала при этом определяются типом и способом деформации корпуса, такими, как формирование осколков и суббоеприпаса различных размеров и формы. Представленный пример моделирования с относительно тонким цилиндром взрывчатого материала ясно демонстрирует динамическое нарастание области давления в среде, передающей давление, для разрушения корпуса в соответствии с настоящим изобретением. При заданной геометрической конфигурации при выборе элемента, генерирующего давление, и используемых материалах, имеется множество параметров, которые можно изменять для достижения оптимального эффекта. На фиг. 11 представлено десять частичных изображений цифрового 2-мерного моделирования распространения давления для узла элемента, генерирующего давление, соответствующего фиг. 4 Н (частичное изображение 1), со ссылкой на фиг. 6 В, 6 Е и 45 А-45D. На этих примерах иллюстрируется влияние различных форм взрывчатого заряда и их взаимодействия. На частичном изображении 2 изображен фронт 269 детонации цилиндра 6 В взрывчатого материала и волна 266 давления, которая распространяется в среде 4. На частичном изображении 3 детонация от точки 265 проходит по длине используемого, в данном случае, тонкого цилиндра 6 С взрывчатого материала. На частичных изображениях 4 и 5 можно видеть переход 270 волны давления короткого цилиндра 267 и волны давления детонирующего шнура 268. Кроме того, можно видеть взрывную волну 272, которая уже проходит в обратном направлении от внутренней стенки корпуса. На частичных изображениях 610 реакция проходит на стороне детонирующего шнура, как представлено на фиг. 10. Из-за меньшего диаметра цилиндра взрывчатого материала или, соответственно, детонирующего шнура, изображение волны является в большей степени выраженным, и баланс давления достигается за более продолжительное время. Частичные изображения аналогично иллюстрируют, что поле давления, которое формируется более коротким, более толстым цилиндром 6 В взрывчатого материала, остается ограниченным в течение всего представленного временного интервала, и что просто фронт 267 давления движется вправо через внутреннее пространство. При соответствующей конструкции это, очевидно, также можно использовать,для достижения определенного разрушающего эффекта в правой части корпуса. Соответственно, снаружи корпуса 2 В можно видеть явно выраженное вздутие 275, которое уже можно отчетливо видеть в этот момент времени. Степень адекватности давления для разрыва корпуса можно проверить, например, с помощью трехмерного моделирования (см. фиг. 45 А-45D). При использовании густой, квазижидкой, по меньшей мере, во время заполнения или, например,полимерной, или в других отношениях, по меньшей мере, находящейся в переходном состоянии пластичной среды, передающей давление, или среды, которой придано свойство текучести, технически на практике можно очень просто получить любую соответствующую внутреннюю форму и/или структуру. С этим свойством также связаны существенные конструктивные или производственные технологические преимущества, такие, как заполнение, формование или отливка взрывателей, детонаторов или активных компонентов таким способом, который в данной области техники часто, а иногда и вовсе не был возможным ("неровный" внутренний цилиндр, деформация изнутри и т. п.). При формировании внутренних поверхностей, например, с точки зрения производства, можно использовать компоновки, представленные на фиг. 18-21 с соответствующими частями текста описания патентного документа DE 197 00 349 С 1. Варианты выполнения в пределах контекста настоящего изобретения возможны как в продольном,так и в осевом направлении. Ниже в следующем описании приведены примеры для обоих случаев, на основе которых также возможно рассматривать предпочтительные комбинации. На фиг. 12 представлен в качестве примера активный снаряд 23 с боковым воздействием, с двумя расположенными вдоль оси зонами А и В, соединенными друг за другом, причем каждая из них, соответственно, содержит пиротехнический элемент 118, 119, (например разную) среду 4 А, 4 В передачи давления и (также собственные для каждой) оболочки 2 С, 2D, образующие осколки/суббоеприпас с различной конфигурацией, так же, как и третью зону С. Зона С представляет собой, например, уменьшенную оболочку 2 Е с соответствующим образом сконфигурированными пиротехническими элементами 6G в задней области, которые, например, могут быть окружены средой 4 С, передающей давление, или также уменьшенной переходной областью в направлении наконечника снаряда.- 15006030 Варианты выполнения, показанные на фиг. 12, таким образом, представляют интерес с технологической точки зрения, поскольку они иллюстрируют возможность использования хвостовой части, которую обычно рассматривают как мертвый вес, или наконечника, который может быть сконфигурирован как модуль, образующий осколки. С учетом того факта, что для обычной формы снаряда длина наконечника, так же, как и коническая область концевой хвостовой части может составлять до двух диаметров проникающего элемента/диаметра снаряда при полете, при использовании соответствующей конструкции может быть обеспечено эффективное преобразование энергии для существенного участка снаряда. На фиг. 13 представлен вид в поперечном сечении для варианта 144 выполнения симметричной компоновки центрального цилиндра 6 С из взрывчатого материала, а также внутренняя 4D и внешняя среда 4 Е передачи давления, и оболочка 2 А/2 В, образующая или выбрасывающая осколки/суббоеприпас. Здесь также могут быть, особенно путем изменения внутренних компонентов 4D, получены специальные эффекты. Таким образом, среда 4D может, например, работать с задержкой при передаче давления, или также с ускорением, или, соответственно, в соответствии с выбранными материалами, она может поддерживать воздействие давления. Кроме того, можно изменять среднюю плотность этих двух компонентов по поверхности раздела между элементами 4D и 4 Е, что может иметь значение для конструкции снаряда. Не в последнюю очередь с точки зрения технологии производства, можно поставить вопрос в отношении требуемых допусков или других затратных элементов (например, возникающих из-за технической сложности производства или сложности конструкции). Кроме того, важным преимуществом настоящего изобретения, что связано с используемыми в конструкции материалами, а также с учетом производственных допусков, в той степени, как они связаны, по меньшей мере, с эффективностью, является то, что для него требуется устанавливать только наименьшие требования. Другое конкретное существенное преимущество в этой связи может быть обеспечено в том, что для последовательности сред, передающих давление, может быть выбрано практически любое подходящее положение модуля, генерирующего давление (по меньшей мере, при достаточной толщине окружающей среды, передающей давление). При этом на фиг. 14 представлен пример 145 для эксцентрично установленного пиротехнического элемента 84, генерирующего давление (см. результаты цифрового трехмерного моделирования, представленного на фиг. 46 А-46 С). На фиг. 15 показан пример поперечного сечения 30 ПСБВ, аналогичный представленному на фиг. 13, однако с эксцентрично расположенным элементом 32, генерирующим давление (например, ближайший цилиндр 6 С взрывчатого материала), а также внутренней (4F) и внешней средами передачи давления и оболочкой 2 А/2 В, образующей или выбрасывающей осколки/суббоеприпас. Внутренний компонент 4F, предпочтительно, должен состоять из хорошо распределяющей давление среды, например, жидкости или ПЭ (см. пояснения к фиг. 31). В другом случае, в отношении этих двух компонентов здесь применимы условия, которые уже были описаны со ссылкой на фиг. 13. При соответствующей конструкции среды 4G она, однако, также может представлять интерес для обеспечения управляемого асимметричного воздействия снаряда. Такой эффект может быть получен, например, благодаря тому, что сторона с большей массой внутренней среды 4 А, передающей давление, действует как сдерживающее препятствие для элемента 32, генерирующего давление, и в результате этого достигается направленная ориентация (смотри также комментарии со ссылкой на фиг. 30 В и 33). Теперь очевидно, что благодаря этому известному преимуществу можно использовать две концепции, например, обеспечение протяженного баланса давления или требуемого в данном месте распределения давления. В частности, для множества пиротехнических элементов, установленных по внешнему контуру, таким образом, обеспечиваются технологически-эффективные и интересные возможности. На фиг. 15 В, соответственно, представлена конструкция 31, аналогичная показанной на фиг. 13, однако, с блоком, генерирующим давление, (например, соответствующим 6 С) во внутренней среде 4 Н, передающей давление, и элементами 35, генерирующими давление (например, здесь показаны три элемента) во внешней среде 41, передающей давление, которые, например, могут быть активизированы раздельно. Следует понимать, что также возможно пересмотреть конструкцию без центральных компонентов. При использовании снаряда или проникающих элементов, в соответствии с настоящим изобретением обеспечивается особое преимущество, которое состоит в том, что боковое воздействие может быть скомбинировано с относительно высокой бронебойной силой. Такой эффект может быть в принципе получен, благодаря общей высокой удельной нагрузке на поперечное сечение (предельный случай представляет собой однородный цилиндр соответствующей плотности и длины) или по поверхности частично воздействующих высоких нагрузок в поперечном сечении. Примеры такого выполнения могут быть представлены массивными/толстостенными корпусами или внедренными, предпочтительно установленными по центру, проникающими элементами с высокой степенью сплюснотости (для максимального увеличения бронебойной силы из материалов с высокой прочностью, плотностью и/или прочностью на разрыв, таких, как закаленная сталь, твердые и тяжелые металлы). Также предусматривается возможность использования конструкции центрального проникающего элемента в виде (в достаточной степени устойчивого к давлению) боеприпаса, при использовании которого специальные части, материалы или- 16006030 жидкости могут быть внедрены внутрь цели. В специальных случаях центральный проникающий элемент также может быть заменен установленным по центру модулем, которой производит определенное воздействие внутри цели. В следующих вариантах выполнения представлен ряд шаблонных решений для носителей такого типа с воздействием на баллистическом конечном участке траектории для улучшения их проникающей способности (см., например, фиг. 16 А, 16 В, 18, 19, 30 С и 31). На фиг. 16 А представлена конструкция 33 с центральным полым проникающим элементом 137. В пространстве 38 проникающего элемента 137 могут быть расположены материалы, поддерживающие требуемое воздействие, такие, как вложенные заряды, соответствующие пиротехнические технические материалы или горючие жидкости. Между оболочкой 2 А/2 В и центральным полым проникающим элементом 137 расположена среда 4, передающая давление. Нарастание давления может быть получено,например, с помощью кольцеобразного элемента 6 В, генерирующего давление. В качестве дополнительного примера установленного по центру проникающего элемента, на фиг. 16 В представлен вид 29 в поперечном сечении с четырьмя симметрично расположенными элементами 35, генерирующими давление, установленными в среде 4, передающей давление, которая окружает центральный массивный или твердый проникающий элемент 34. Такой проникающий элемент 34 не только обеспечивает высокую бронебойную силу в конце баллистической траектории, но он также выполнен с возможностью выполнять роль отражателя для цилиндра 35 из взрывчатого материала, который расположен на его поверхности (или рядом с его поверхностью). Этот эффект особенно понятно описан в приведенных ниже примерах (смотри, например, фигуры 18, 19, 30 А и 30 В). Для следующих фигур, фиг. 17 используется в качестве стандартного варианта выполнения поперечного сечения 120 ПСБВ, имеющего самую простую конфигурацию, в соответствии с настоящим изобретением. На фиг. 18 представлена конструкция 36 ПСБВ с центральным проникающим элементом 37 с поперечным сечением в форме звезды и четырьмя расположенными симметрично элементами 35, генерирующими давление. Такое поперечное сечение в форме звезды (как, например, также квадратное/прямоугольное поперечное сечение, представленное на фиг. 19, и треугольное поперечное сечение,изображенное на фиг. 30 А), используется для получения поперечного сечения соответствующей формы. На фиг. 19 представлена конструкция 38 ПСБВ с центральным проникающим элементом 39 с прямоугольным или квадратным поперечным сечением и четырьмя симметрично расположенными элементами 35, генерирующими давление. Эти элементы (например, цилиндр из взрывчатого материала) для достижения направленного эффекта могут быть установлены, например, полностью или частично в центральном проникающем элементе (см. частичный вид). На фиг. 20 представлена конструкция 40 ПСБВ в соответствии с фиг. 17, с двумя, соответственно,расположенными друг напротив друга элементами 41 и 42 корпуса в качестве примера возможности использования различных материалов покрытия по внешнему контуру или также в качестве примера использования различных геометрических конфигураций сегментов корпуса по внешней окружности. Однако, по причине необходимости обеспечения внешних баллистических свойств, различные сегменты также могут быть расположены симметрично по отношению к оси. На фиг. 21 представлена конструкция 133 ПСБВ с элементом 6 Е, генерирующим давление, по фиг. 7. Пиротехническая часть 6 Е может при этом окружать центральный проникающий элемент или также любую другую среду, например, компонент, вступающий в реакцию, или горючую жидкость (смотри также описания со ссылкой на фиг. 16 А). На фиг. 22 представлен узел 134 ПСБВ с сегментированными элементами 43, генерирующими давление (сегменты взрывчатого материала; см. фиг. 38). На фиг. 23 представлен узел 46 ПСБВ 46 двумя концентрически вложенными друг в друга оболочками 47 и 48 корпуса. Здесь такая конструкция может быть выполнена, например, в виде комбинации из эластичного и хрупкого материала или материалов, а также с использованием других их свойств. Конфигурация такого типа также представлена в качестве примера проникающих элементов, образующихся на основе корпуса ("проникающие элементы с оболочкой"). Корпуса такого типа могут потребоваться для некоторых конструкций, когда, например, следует обеспечить определенную динамическую прочность,например, при выстреле или в случае, когда установленные по оси модули должны быть соединены вместе с использованием такого корпуса наведения или корпуса удержания, по меньшей мере, во время выстрела и во время полета вдоль траектории, когда такие функции не предусмотрены в достаточной мере конструкцией механизма, обеспечивающего импульс движения. На фиг. 24 представлен узел 49 ПСБВ с центральным цилиндром 6 С из взрывчатого материала, установленным внутри среды 4, передающей давление, и внутренней оболочкой 2 А/2 В, используемой совместно с относительно толстой внешней оболочкой 50. В качестве альтернативы, в качестве центрального блока, генерирующего давление, также можно использовать полый цилиндрический взрывчатый заряд, обозначенный номером 6 Е на фиг. 21. Здесь также обеспечивается комбинация свойств, получаемая в соответствии с фиг. 21. Внутренняя оболочка 2 А/2 В может состоять в этом случае из тяжелых металлов, таких как WS, закаленного металла, спрессованного порошка или также стали; внешняя оболочка- 17006030 50 аналогично может быть изготовлена из тяжелого металла, стали или литой стали, легкого металла,такого, как дюралюминий на основе магния, титан или также из керамического или не металлического материала. Технологически особый интерес представляют более легкие материалы, которые повышают стойкость к изгибу (например, для предотвращения флуктуаций снаряда внутри ствола или во время полета), при их использовании во внешнем корпусе. Они позволяют формировать оптимальный переход для узлов, обеспечивающих импульс движения, при ограниченном увеличении общей массы снаряда в пределах допустимого конструктивного диапазона (баланс поверхностного веса). Из пояснений к настоящему изобретению также можно видеть, что в устройство также могут быть внедрены дополнительные, предварительно изготовленные активные компоненты. На фиг. 25 представлен вид 51 в поперечном сечении примера узла ПСБВ с не круглым во время полета внешним контуром. При это следует понимать, что способ функционирования, основанный на настоящем изобретении, не связан с конкретной формой поперечного сечения. Специальная конфигурация часто помогает дополнительно расширить диапазон применения. При этом можно видеть, что, например, поперечное сечение, представленное на фиг. 25, предпочтительно, можно использовать для получения четырех крупных суббоеприпасов. Здесь проявляется особое преимущество, состоящее в том,что после разрушения проникающего элемента, тем не менее, должны быть обеспечена высокая бронебойная сила отдельных проникающих элементов. На фиг. 26 представлен узел 52 ПСБВ с центральной частью шестиугольной формы с элементом 60,генерирующим давление, средой 54 передачи давления, кольцом осколков в виде предварительно сформированных суббоеприпасов (или осколков) с поперечным сечением 53 некруглой формы, в котором,например, также могут быть установлены массивные или твердые проникающие элементы 59 или проникающие элементы 60 типа ППБЭ, или сателлитные ПСБВ 45. При этом, однако, также предусматривается возможность установки соединений/линий/огнепроводных шнуров 61 между центральным элементом 60, генерирующим давление, и внешними сателлитными ПСБВ 45. На фиг. 27 представлен узел ПСБВ в соответствии с фиг. 26, с дополнительной оболочкой или корпусом 56. Для этого элемента 56 также возможны варианты выполнения, описанные со ссылкой на фигуры 23 и 24. Частичные сегменты между суббоеприпасом 53 шестиугольной формы и оболочкой 56 могут содержать, например, заполняющую массу 57, предназначенную для обеспечения воздействия вдоль различных направлений. На фиг. 28 представлен пример снаряда 58 ПСБВ с четырьмя (здесь, например, круглой формы) проникающими элементами (например, расположенными в массивном или сплошном 59, или конструкционном ППБЭ модуле 60) и центральным ускорительным блоком 16 в комбинации со средой 4, передающей давление. Между внутренними компонентами 59 или 60 и внешним корпусом 62 может быть расположена заполняющая среда 63, которая, в свою очередь, может быть разработана как активная среда, или которая также может содержать некоторые детали или элементы. На фиг. 29 представлен вариант/комбинация представленных выше примеров вариантов выполнения (см., например, фиг. 16 В, 18, 19 и 28). Поперечное сечение проникающего элемента 64, в этом случае, состоит из трех массивных или сплошных однородных суббоеприпасов 59, трех элементов, генерирующих давление, например, соответствующих элементу 60, среды 4, передающей давление, и корпуса 300, образующему и выбрасывающему осколки/суббоеприпас. В принципе, этот пример относится к центральным проникающим элементам, состоящим их множества частей. На фиг. 30 а для демонстрации возможности использования практически любого диапазона конфигураций, при использовании настоящего изобретения, также показан вариант 66 проникающего элемента с центральным проникающим элементам 67, имеющим треугольное поперечное сечение. Узлы, генерирующие давление, здесь, предпочтительно, состоят из трех цилиндров 68 из взрывчатого материала. Они могут быть инициированы совместно или раздельно. В поперечном сечении 69, представленном на фиг. 30 В, треугольный центральный проникающий элемент 70, который заполняет весь внутренний цилиндр, разделяет внутреннюю поверхность корпуса на три части, в каждой из которых установлен элемент 68, генерирующий давление, и среда 4, передающая давление. Как и в примере по фиг. 30 А, эти части также могут быть активизированы или инициированы совместно или раздельно. Также предусмотрена возможность получения управляемого поперечного воздействия путем раздельной активации элемента 68. В поперечном сечении 285, представленном на фиг. 30 С, во внутреннем цилиндрическом пространстве или, соответственно, в среде 4, передающей давление, расположен треугольный полый элемент 286,внутреннее пространство 287 которого может быть дополнительно заполнено средой, передающей давление, или другими материалами, улучшающими эффективность, такими, как реакционно-способные компоненты или горючие жидкости. Для треугольного корпуса 65 элемента 286 применимы описанные выше условия. Как и на фиг. 30 В, здесь установлены три элемента 68, генерирующие давление. При воспламенении только одного элемента 68, обеспечивается явно выраженное асимметричное распределение давления и соответствующее асимметричное поражение суббоеприпасом или, соответственно, осколками окружающего пространства (примыкающей поверхности). Для окончания пояснения фиг. 30 В и 30 С на фиг. 30D представлено поперечное сечение ПСБВ 288,- 18006030 в котором цилиндрическое внутренне пространство окружающего корпуса 290 сформировано в виде четырех камер, с использованием крестообразной части 289, в каждой из которых установлен элемент 68,генерирующий давление, расположенный в среде 4, передающей давление. Здесь также при воспламенении только одного элемента 68 образуется асимметричное распределение суббоеприпаса или, соответственно, осколков. В поперечном сечении 71 ПСБВ, представленном на фиг. 31, совместно с фиг. 30 В, центральный проникающий элемент (или центральный модуль) 71 имеет треугольное поперечное сечение и сам по себе представляет ПСБВ. Между центральным проникающим элементом 72 и корпусом 301 располагается, например, воздух, текучая среда, жидкость или твердый материал, порошок или их смесь или соединение 73 (смотри комментарии со ссылкой на фиг. 28), и кроме этого установлены дополнительные элементы 68, генерирующие давление, в соответствии с фиг. 30 В. Центральный элемент 6 С, генерирующий давление, и расположенные по внешнему контуру элементы 68, генерирующие давление, также могут быть взаимно соединены для обеспечения требуемого воздействия. Естественно, они также могут быть активизированы по отдельности. Таким образом, например, становится возможным при достижении цели активировать поперечные компоненты, и центральный ПСБВ в более поздний момент времени. Численное моделирование позволило проверить то, что при соответствующем выборе среды, передающей давление (например, жидкости, пластика, такого, как ПЭ, материалов, усиленных стекловолокном, полимерных материалов, плексигласа и аналогичных материалов), а также при эксцентричном расположении компонентов, генерирующих давление, происходит достаточная быстрая компенсация давления или балансирование давления, которое в первом приближении обеспечивает равномерное разрушение корпуса или, соответственно, равномерное распределение суббоеприпасов (смотри, например, фиг. 46 В). Таким образом, должно быть вполне понятным, в частности, для быстро компенсирующих давление материалов, при использовании соответствующей конфигурации компонентов, генерирующих давление, что можно обеспечить определенное воздействие или требуемую форму разрушения. При этом,например, на фиг. 32 представлен в качестве примера вид 75 в поперечном сечении проникающего элемента с блоком 76, генерирующим давление, с некруглой формой поперечного сечения. При использовании конфигураций таких типов становится возможным получить дополнительное,по меньшей мере, исключительное воздействие. Так, например, предусматривается возможность получения, благодаря использованию формы 76 поперечного сечения, четырех видов воздействия типа разрезающего заряда приблизительно на уровне внешней окружности. Такой подход является особенно предпочтительным, когда следует получить управляемое, ограниченное местное воздействие со значительно выраженным поперечным воздействием. Для металлической среды, передающей давление, с низкой балансирующей способностью по отношению к полю динамического давления, при использовании формы 76 поперечного сечения такого типа, можно обеспечить, например, требуемый вид разрушения корпуса 302. Каждый из представленных выше вариантов выполнения относится, в виду сложности конструкции, к предпочтительной среде или к проникающим элементам большого калибра. Для боеголовок, ракет или крупнокалиберных боеприпасов (например, предназначенных для стрельбы из гаубиц или крупнокалиберной корабельной артиллерии) возможны технологически более сложные решения, в частности,применение отдельно активизируемой (например, с помощью радиосигнала) или жестко запрограммированной активации в заранее заданных предпочтительных направлениях. Таким образом, на фиг. 33 представлен пример снаряда (боеголовки) 77 ПСБВ с множеством (в данном случае тремя) блоками 80 (сегментами А, В и С поперечного сечения, например, с разделяющей стенкой 81), которые распределены по поперечному сечению, которые также функционируют отдельно,в данном случае, как ПСБВ (элементы 82, генерирующие давление, совместно с соответствующей средой 80, передающей давление), и которые могут быть активированы отдельно или активированы помимо прочего с помощью трубопровода 140 или с использованием сигнала (взаимного соединения). Эти три сегмента выполнены либо полностью разделенными, или имеют общий корпус 78. Такой корпус 78, например, позволяет обеспечить требуемый вид разрушения при помощи соответствующих элементов или прорезей 83, углублений или других элементов, сформированных механическим способом или, возможно, с помощью лазера, или образованных в виде требуемых изменений с использованием на поверхности определенных материалов. Следует понимать, что такие элементы на поверхности корпуса 78, образующего или выбрасывающего осколки или суббоеприпас, в принципе, можно использовать для всех представленных вариантов выполнения в соответствии с настоящим изобретением. Однако в модификации варианта выполнения, представленной на фиг. 13, поперечное сечение ПСБВ также может содержать установленный эксцентрично элемент, генерирующий давление, такой как цилиндр 6 С из взрывчатого материала, а также внутреннюю и внешнюю среду передачи давления и корпус, образующий или выбрасывающий осколки/суббоеприпас. Внутренние компоненты, предпочтительно, должны состоять из среды, хорошо распределяющей давление, такой как жидкость или ПЭ (смотри пояснение со ссылкой на фиг. 31). Для остальных двух компонентов можно использовать ситуацию, которая была уже описана со ссылкой на фиг. 13. При использовании соответствующей конструкции внут- 19006030 ренней среды также может быть интересным обеспечить управляемое асимметричное воздействие. Это может быть, например, получено благодаря тому, что сторона с увеличенной массой внутренней среды,передающей давление, действует как сдерживающий элемент для элемента 32, генерирующего давление,и, таким образом, соответственно обеспечивается направленная ориентация (см. приведенное выше описание, а также комментарии к фиг. 30 В и 33). В описанных выше вариантах выполнения пояснения и описания настоящего изобретения был отмечен практически весьма широкий спектр возможностей изменений, и на основе приведенного ниже множества примеров, описан ряд моментов, связанные с конструктивными особенностями. Таким образом, помимо соответствующего численного моделирования, также представлены концепции снаряда,которые не только иллюстрируют возможности по бронебойной силе представленного принципа, при использовании его в качестве инертного снаряда, например, проникающего снаряда типа ППБЭ, но также, в частности, поясняют возможность использования модульных конструкций в комбинации с различными носителями, по существу, идеального с технологической точки зрения. Использование сдерживающих элементов, в принципе, имеет очень большое значение в пиротехнических устройствах, поскольку они в достаточной степени, влияют на распространение ударных волн и,таким образом, также на получаемое воздействие. Сдерживающий элемент может быть выполнен статическим, с использованием конструктивных средств, или динамическим, то есть, на основе воздействия внутренней массы или соответствующей среды, передающей давление. Его, в принципе, также можно обеспечить с использованием жидкой среды, однако, только при чрезвычайно высоких скоростях удара или деформации. Ниже представлено формирование динамического сдерживающего элемента, образующегося, благодаря скорости распространения звуковых волн, которые определяют нагрузку на среду,передающую давление. Поскольку при использовании активных проникающих элементов с поперечным воздействием (снарядов и, в особенности, авиационных боеприпасов) расчеты следует проводить также при относительно низких скоростях удара, сдерживающий элемент должен быть сформирован с помощью технических элементов (например, в виде крышки в хвостовой части, разделительных стенок). Использование сдерживающих элементов смешанного типа, в которых используются механические узлы совместно с динамическим препятствием, образующимся посредством жесткой среды, передающей давление, расширяет варианты его применения. Чисто динамический сдерживающий элемент следует считать предпочтительным при чрезвычайно высоких скоростях удара, например, при защите от ТБР. На фиг. 34 представлены примеры формирования сдерживающих элементов для элементов, генерирующих давление, при их установке в проникающий элемент. При этом, например, наконечник можно рассматривать как сдерживающий элемент 93. Кроме того, в местах расположения требуемого сдерживающего элемента, предпочтительно, могут быть установлены образующие сдерживающие диски 90, или передний диск 89 и задний диск 92 в виде крышек. Такие элементы также могут быть сформированы в виде крышек полых цилиндров. В качестве одного из примеров возможного применения различных форм частично или полностью конструктивного сдерживающего элемента для элементов, генерирующих давление, выполненных, например, в форме 6 В (смотри также фиг. 6 А -6 Е и фиг. 7), на фиг. 34 может быть представлен сдерживающий элемент в форме цилиндра 91, открытого с одной стороны. Особый интерес в отношении снарядов или суббоеприпасов, в соответствии с настоящим изобретением, представляет тип сдерживающего элемента для элементов, генерирующих давление, выполненных в комбинации с модулем, образующим осколки. При этом на фиг. 35 представлен, в качестве примера,снаряд 84 ПСБВ с модулем 85, образующим осколки, расположенным позади наконечника. Этот модуль одновременно выполняет функцию сдерживающего элемента для элемента 6 В, генерирующего давление. и для инициирования спускового механизма для элемента (детонирующего шнура) в 6 С, генерирующего давление. В качестве дополнительного технического варианта проникающих снарядов такого типа, показанных на фиг. 35 представлен корпус 86, образующий или выбрасывающий осколки или суббоеприпас,с коническим внутренним пространством 222. Предусматривается также возможность использования внешнего конического корпуса, образующего осколки (конической оболочки) без каких-либо ограничений требуемого принципа работы. На фиг. 36 представлен дополнительный пример проникающего элемента 87 с модулем 91 сдерживающего элемента (например, для улучшенного инициирования спускового механизма), при этом модуль 91 окружает элемент 6 В, генерирующий давление, который сам проходит в удлиненный элемент, генерирующий давление, конической конфигурации. При использовании конических элементов 88 такого типа можно очень просто получать различные ускоряющие силы вдоль длины снаряда или проникающего элемента. При этом также предусматривается возможность комбинирования конической оболочки,например, соответствующей элементу 86 (с фиг. 35), с коническим элементом 88, генерирующим давление. В описании и пояснениях настоящего изобретения уже было раскрыто использование жидкой или квазижидкой среды, передающей давление, по существу, образованной из таких материалов, как ПЭ,плексиглас или резина, которые представляют собой особенно интересные среды, передающие давление. Для обеспечения требуемого распределения давления или распространения ударной волны, однако, ни в коей мере не следует ограничиваться этими типами материалов, поскольку при использовании множест- 20006030 ва других материалов могут быть получены сравнимые воздействия (см. материалы приведенного выше описания). Однако, поскольку конкретные текучие среды позволяют обеспечить широкий объем дополнительных воздействий на цель, они представляют важный элемент, позволяющий получить многообразие возможных активных носителей. Этот подход в особенности применим для повышения эффективности ПСБВ инертного типа, который подробно описан в патентном документе DE 197 00 349 С 1. Для введения жидкой или квазижидкой среды в ПСБВ можно использовать различные доступные конструктивные варианты. Такие среды, например, могут быть введены в имеющиеся и соответствующим образом герметизированные полые пространства. Полые пространства такого типа также могут быть заполнены, например, сетчатой или вспененной тканью, которая может быть насыщена или заполнена введенной жидкостью. Особенно интересные конструктивные решения состоят в том, что жидкая среда может быть введена, как правило, до сборки, при использовании соответствующим образом заранее обработанного и заполненного контейнера. Однако с точки зрения технологического использования также может быть интересно заполнение таких боеприпасов только во время их применения. На фиг. 37 представлен пример 94 ПСБВ с модульной внутренней конструкцией (например, в виде контейнера для жидкостей). В данном примере внутренний модуль 95, имеющий внешний диаметр 97, и внутренний цилиндр, расположенный, соответственно, на внутренней стенке 96, установлены (введены,установлены с завинчиванием, завулканизированы, вклеены) внутри корпуса 2 В снаряда. Благодаря использованию конструкции такого типа, обеспечивается не только возможность замены отдельных модулей или последующей их установки, но также возможность установки элемента 6 С, генерирующего давление, только в случае необходимости. Конструкция такого типа является в особенности предпочтительной при использовании для получения компоновок в соответствии с настоящим изобретением, поскольку элемент 6 С, генерирующий давление (здесь показан в виде формы, проходящей вдоль длины снаряда),должен проходить только по относительно небольшой части по радиусу проникающего элемента, поскольку разрушение обеспечивается с помощью среды 98, передающей давление, например, жидкости. Таким образом, ПСБВ может быть оборудован пиротехническим модулем 6 С только в момент его предполагаемого использования, если это необходимо, при этом жидкую среду 98, передающую давление,заливают во внутренний модуль, только при использовании, что является особым преимуществом настоящего изобретения. В принципе, данный пример представляет возможность использования модульной концепции в соответствии с настоящим изобретением. При этом всегда возможно заменять активные модули с поперечным воздействием, например, инертными модулями ППБЭ, или наоборот. Отдельный инертный или активный модуль, таким образом, может быть жестко (с принудительной или не принудительной подгонкой) соединен, или с использованием соответствующей соединительной системы, установлен с возможностью его демонтажа. Такой подход особенно способствует обеспечению возможности замены отдельного модуля и, таким образом, обеспечивает множество комбинаций при применении. В соответствии с этим, такие снаряды или авиационные боеприпасы также можно в более позднее время легко настраивать в соответствии с изменяющимися сценариями использования, например, они всегда могут быть вновь оптимизированы при повышении интенсивности использования боевых средств. Тот же подход применим в отношении замены однородных компонентов или наконечников. При этом целесообразно учитывать, что замена отдельных компонентов не должна приводить к изменению общих внутренних и внешних баллистических свойств снаряда. На фиг. 38 представлен пример ПСБВ со сформированной структурой участков оболочки, которые образуют фрагменты/сегменты корпуса в продольном направлении корпуса 102, с центральным блоком 100, генерирующим давление. Разделение 74 между отдельными сегментами 101 может быть сформировано с использованием среды 4, передающей давление, или в виде камеры, заполненной специальным материалом (например, для поглощения давления и/или для соединения элементов) (например, в виде предварительно изготовленной оболочки, как собственный сменный модуль) - смотри подробный чертеж. Промежутки 74 также могут быть полыми. В результате, например, образуется динамическая нагрузка на корпус 102, которая может в широких пределах изменяться по внешней окружности снаряда. Благодаря изменению с помощью разделений 74 ширины ступени и толщины корпуса 102, этот эффект можно в существенной степени изменять, при соответствующем выборе подходящего материала. Интересный вариант применения получают, таким образом, благодаря использованию широко доступных корпусов промышленного производства, заполненных шариками или роликами. Модули такого типа могут быть скомпонованы на практике с использованием множества ступеней для получения большего количества суббоеприпасов. Следующий дополнительный вариант выполнения, направленный на развитие представленного на фиг. 38 принципа формирования определенных осколков/суббоеприпасов, поражающих участок поля боя, представляет собой решение, показанное, например, на фиг. 39. Это решение относится к снаряду 170 ПСБВ с корпусом из предварительно изготовленных осколков или суббоеприпасов 171, окруженных внешней оболочкой (кольцом/муфтой) 172. Внутри корпуса установлены элементы 171, с использованием внутренней оболочки/корпуса 173, или с использованием в достаточной степени жесткой среды 4,передающей давление.- 21006030 Компонент 171, в частности, предназначенный для крупнокалиберных боеприпасов, или для боеголовок, или снарядов с ракетным двигателем, обычно позволяет обеспечить большую свободу использования активных элементов. При этом, например, в самом простом случае они могут быть выполнены в форме узких цилиндров из различных материалов. Кроме того, сами элементы могут быть выполнены как ПСБВ 176 (частичный чертеж А), в определенной степени соединенные с центральным элементом 6 А/6 В/6 С, генерирующим давление, и/или соединенные друг с другом, или в виде узла или комбинации модульных групп, для получения направленного выброса осколков/суббоеприпасов. Кроме того, суббоеприпасы 171 могут быть построены как проникающие элементы 179 ППБЭ (частичный чертеж В). При этом эти элементы 171 могут быть выполнены в виде труб 174, которые заполнены цилиндрами различной длины или, соответственно, выполнены из различных материалов, с шариками, помимо прочих предварительно изготовленных элементов или жидкостей (частичный чертеж С). Модульная концепция снаряда или проникающего элемента, в соответствии с настоящим изобретением, обеспечивает оптимальное расположение или целесообразное разделение активных зон и требуемых вспомогательных узлов. На фиг. 40 А-40D приведены пояснения примера снаряда, состоящего из трех частей с передней, средней и хвостовой зонами. При этом на фиг. 40 А активный компонент 6 В с поперечным воздействием расположен в наконечнике или, соответственно, в области наконечника снаряда (ПСБВ в наконечнике) 103, со вспомогательными узлами 155, установленными в хвостовой зоне. Соединение 152 может быть выполнено в виде линий передачи сигнала, радиолиний или также с помощью пиротехнических средств (детонирующего шнура). В примере, показанном на фиг. 40 В, активная часть 6 Е с интегрированными вспомогательными узлами 155, расположенными в области наконечника, установлена в средней зоне снаряда (ПСБВ в среднем сегменте) 104. В примере, показанном на фиг. 40 С, активная часть 6 В расположена в хвостовой части снаряда(ПСБВ с хвостовым расположением) 105, вспомогательные узлы 155 распределены между наконечником и хвостовой частью, и соединены с активной частью 6 В с помощью линии 152 передачи сигнала. На фиг. 40D представлен пример снаряда 106 ПСБВ с активной тандемной компоновкой (тандемный ПСБВ). Вспомогательный узел 155, который обеспечивает работу двух активных частей, при этом установлен в средней части. Естественно, два активных модуля 6 В тандемной компоновки также могут быть активизированы или инициированы раздельно. Также возможно обеспечить логическое соединение, например, с помощью элемента 139 задержки. Вспомогательные узлы 155 также могут быть расположены со смещением от центра или на некотором расстоянии от центральной оси. Другой технически интересный вариант снаряда или проникающего элемента модульной сборки представляет собой определенный технически или выполненный динамически модуль перегородки/разделения снаряда. Динамическая перегородка/разделение может быть образована во время полета,перед ударом, в момент удара или во время проникновения через цель. Задний модуль также может быть активизирован только внутри цели. На фиг. 41 представлен пример динамической перегородки или, соответственно, разделения снаряда на два отдельных функциональных модуля. При этом с помощью заднего разделяющего заряда 251 хвостовая часть может быть отброшена. Заряд 251 также служит для наращивания давления в активном инертном модуле 251, который с точки зрения инерции можно рассматривать как проникающий элемент ППБЭ. Одновременно, с помощью разделительного заряда 251 может быть произведен взрыв в хвостовой части с дополнительным поперечным воздействием, производимым в хвостовой части. В результате обеспечивается оптимальное использование массы снаряда в этой части, учитывая то, что хвостовую часть обычно считывают "мертвым грузом". Второй элемент динамического разделения представляет передний, разделяющий заряд 254. Помимо разделения, он также может выполнять функцию генерирования давления. Наконечник может быть одновременно отброшен и разрушен. В этом снаряде две активные части разделяются с помощью инертной буферной зоны или, соответственно, массивного элемента, такого, как сердечник снаряда или, соответственно, осколочная часть 252. В качестве альтернативы, буферный элемент 252 может быть оборудован разделяющим диском 255, который установлен со стороны передней активной части (или задней части) и который может сам обеспечивать достижение поперечного эффекта с помощью кольцеобразного элемента 6D, генерирующего давление. Кроме того, в задней части снаряда также может быть установлен вспомогательный наконечник 250, который входит в буферный элемент 252. На фиг. 42 А-42F представлены примеры конфигурации наконечника снаряда (вспомогательного наконечника). При этом на фиг. 42 А представлен наконечник 256 с интегрированным модулем ППБЭ, эффективным на конце баллистической траектории материалом 257 корпуса в комбинации с расширительной средой 258. В данном варианте выполнения в наконечнике дополнительно сформировано небольшое полое пространство 259, которое позволяет выполнять функции модуля ППБЭ, в особенности при ударе под углом или при косом ударе. На фиг. 42 В представлен активный модуль 260 наконечника, состоящий из осколочной оболочки- 22006030 261, соединенной с пиротехническим элементом 263, в соответствии с фиг. 6 Е, и средой 262, передающей давление. Здесь также может быть целесообразно объединить корпус 264 наконечника с осколочной оболочкой 261. Еще более простая конструкция получается при исключении среды 262, передающей давление. При активации заряда формируется разлет осколков в направлении стрелок, представленных на чертеже, который не только позволяет обеспечить соответствующее поперечное воздействие, но также позволяет ожидать улучшенного воздействия при поражении в большей степени наклоненных или косых целей. На фиг. 42 С представлена конфигурация 295 наконечника, в которой элемент, генерирующий давление, обозначенный 6 В, частично проходит в массивный наконечник и в корпус снаряда, и удерживается 296 и/или закрепляется в корпусе, так, что со стороны корпуса образуется сдерживающий элемент. При этом в наконечнике 295 формируется собственный модуль, который, например, может быть установлен только в случае необходимости. Аналогичное устройство представлено на фиг. 42D, в котором наконечник 297 выполнен полым или заполненным эффективной средой 298, которая позволяет обеспечить дополнительное воздействие. При этом элемент 291 соответствует элементу 296, показанному на фиг. 42 С. На фиг. 42 Е представлено устройство 148 наконечника, в котором между полым наконечником 149 и внутренним пространством корпуса снаряда предусмотрено полое пространство 150 или, по существу,среда 4, передающая давление. В это полое пространство 150, во время удара, может проникать материал цели, благодаря чему обеспечивается улучшенное поперечное воздействие. На фиг. 42F для полного понимания представлено устройство 152 наконечника, в котором среда 156, передающая давление, проходит в полое пространство 259 корпуса 149 наконечника. Эта компоновка также позволяет обеспечить аналогичный эффект, как и устройство по фиг. 42 В, и обеспечивает быстрое инициирование последовательности поперечного ускорения. Для оценки сложных вариантов взаимодействия, которое происходит в снарядах или проникающих элементах, в соответствии с настоящим изобретением, используют трехмерное цифровое моделирование,выполняемое с помощью соответствующих кодов, таких, как, например, OTI-Hull с использованием 106 точек сетки, которое представляет собой идеальное вспомогательное средство, применяемое не только для представления соответствующих деформаций или разрушений, но также и для доказательства взаимно накладывающихся функций снаряда, состоящего из множества частей. Результаты моделирования,представленные на чертежах, в рамках настоящей заявки выполнены германо-французским Научноисследовательским институтом в Сан-Луи (ISL - German-French Research Institute Saint Louis). Это вспомогательное средство в виде цифрового моделирования использовали ранее при исследованиях проникающих элементов бокового воздействия (проникающих элементов ППБЭ) (см. DE 197 00 349 С 1), оно также было проверено с использованием множества дополнительных экспериментов. При использовании моделирования размеры, в принципе, не играют какую-либо роль. Они представлены просто необходимым количеством точек сетки, которое задают заранее с учетом соответствующей мощности компьютера. Моделирование примеров проводили с использованием значения внешнего диаметра снаряда или, соответственно, проникающего элемента 30-80 мм. Степень утончения (отношение длина/диаметр L/D) в большинстве случаев составляла 6. Эта величина также имеет второстепенное значение, поскольку с помощью таких расчетов предполагается получать не количественные, а,прежде всего, качественные результаты. Толщина стенки была выбрана равной 5 мм (тонкая стенка) и 10 мм (толстая стенка). Такое значение толщины стенки, прежде всего, определяет массу снаряда, и для боеприпасов, выстреливаемых из пушки, определяется, прежде всего, мощностью оружия, по существу,определяющей скорость в стволе при заданной массе снаряда. При этом конструктивное разнообразие авиационных боеприпасов или проникающих снарядов, ускоряемых с помощью ракетного двигателя,также значительно больше. Таким образом, приведенные примеры, по большей части, относятся к основному принципу функционирования, который можно, предпочтительно, использовать, в частности, для крупнокалиберных боеприпасов или для боеголовок или ракет соответствующих размеров, при этом размеры также могут быть заданы соответствующим образом. Однако следует понимать, что все представленные примеры и все положения не привязаны к какой-то конкретной шкале. При выполнении настоящего изобретения просто следует учитывать возможность миниатюризации сложных структур, также совместно с учетом возможных затрат. В качестве материала, используемого при производстве корпуса, осколочных снарядов/суббоеприпасов предполагается использовать вольфрам/тяжелые металлы (WS) со средним уровнем прочности (предел прочности на разрыв от 600 до 1000 Н/мм 2) и с соответствующей степенью удлинения или растяжимостью (3-10 %). При условии, что для обеспечения требуемого разрушения всегда выполняются критерии деформации, лежащие в основе настоящего изобретения, и при этом отсутствует зависимость от указанного хрупкого поведения, можно обеспечить не только чрезвычайно широкий диапазон использования материалов, но также достаточно широкий спектр в пределах семейства материалов, который аналогично преимущественно определяется только ударными нагрузками, воздействующими во время выстрела, или во время других воздействий на элементы конструкции снаряда.- 23006030 В основном, для активных компоновок, в контексте настоящего изобретения, для случая использования без активирования, справедливы те же выводы и критерии выбора и/или конструктивные критерии, что и в отношении проникающих элементов ППБЭ (как описано в публикации DE 197 00 349 С 1). Кроме того, решающим развитием принципа ППБЭ для активного проникающего элемента с поперечным воздействием является то, что на практике нет необходимости учитывать какие-либо ограничивающие критерии при определении комбинаций используемых материалов. Таким образом, например, постоянно обеспечивается генерирование давления и распространение давления в ПСБВ, которое может быть установлено в виде значений высоты и расширения. Функция ПСБВ также не зависит от скорости. Она просто определяет бронебойную силу отдельных компонентов, летящих в направлении полета, и воздействие частей, ускоряемых в поперечном направлении, в комбинации с поперечной скоростью, с учетом эффективного угла удара. В соответствии с описанными выше вариантами выполнения, внутренний цилиндр, обладающий высокой плотностью (вплоть до, например, однородного тяжелого или закаленного металла или прессованного порошка из тяжелого металла) может быть полностью расширен с помощью среды передачи давления, которая, таким образом, в качестве среды передачи давления разрушает и ускоряет в радиальном направлении внешнюю оболочку более низкой плотности (например, в виде предварительно изготовленной структуры из закаленной стали, или также из металла с малым весом). Кроме того, благодаря ранее описанному генерированию давления и образованию необходимого уровня давления, при заданной степени расширения, практически каждая соответствующая конструкция оболочки, включая предварительно изготовленные суббоеприпасы, может быть соответствующим образом ускорена в радиальном направлении. При этом отсутствуют какие-либо ограничения, связанные со спонтанным разрушением, ограничения в отношении требуемой скорости осколков/суббоеприпаса, и может быть реализована поперечная скорость от чрезвычайно малых значений, порядка нескольких 10 м/с, до высоких скоростей разлета осколков (более 1000 м/с), без необходимости учета каких-либо специальных технических требований. Расчеты и эксперименты показали, что необходимая пиротехническая масса, в принципе, является чрезвычайно малой, так, что вариант применения определяется, прежде всего, дополнительными элементами и требуемым воздействием. Поэтому можно сделать вывод, что адекватной является масса проникающего элемента в диапазоне 10-20 кг, при минимальной массе взрывчатого материала порядка 10 г. Для меньших масс проникающего элемента такая минимальная масса взрывчатого материала, соответственно, дополнительно уменьшается до значений 1 10 г. Кроме того, на фиг. 43 А-45D представлены результаты трехмерного численного моделирования для относительно простых узлов, в качестве физической и математической иллюстрации представленных выше технических пояснений и примеров выполнения в их основных моментах. Для того чтобы более ясно представить деформацию отдельных частей, в частности, корпуса, представление деформированных частей часто делают видимым с использованием детонации, производимого газом и средой, передающей давление, когда среда не перекрывает наблюдаемый процесс деформации. При этом на фиг. 43 А представлен простой активный узел 107 ПСБВ, выполненный с передней стороны с использованием WS оболочки 110 А, в виде закрытого с одной стороны полого WS цилиндра(внешний диаметр 60 мм, толщина стенок 5 мм, с высокой степенью пластичности) с корпусом 2 В (см. фиг. 1 В), и компактным блоком 6 В ускорения/генерирования давления, с массой взрывчатого материала всего 5 г. В качестве среды, передающей давление, используют жидкую среду 124 (здесь воду; конструкция в соответствии с фиг. 4 А). На фиг. 43 В показано динамическое разрушение через 150 микросекунд (мкс) после воспламенения взрывчатого заряда 6 В. В данной конфигурации сформировалось шесть крупных осколков 111 корпуса и множество более мелких осколков. Кроме того, можно легко различить деформацию оболочки 110 В,которая ускоряется в осевом направлении. С задней стороны цилиндра можно видеть выброс ускоренной жидкой среды 124, передающей давление (длина 113 на выходе). В передней области среда 158, передающая давление, находится в контакте с внутренней стороной фрагментов корпуса, при этом можно наблюдать выброс части 159. Кроме того, в этот момент начало трещины 112 и уже сформировавшаяся продольная трещина 114 указывают, что уже для такой чрезвычайно малой массы взрывчатого материала выбранная пластичная стенка корпуса полностью разрушается. Одновременно такое изображение деформации представляет собой документальное свидетельство, совершенного функционирования конструкции этого типа, в соответствии с настоящим изобретением. На фиг. 44 А представлен проникающий элемент, аналогичный показанному на фиг. 43 А. Размеры ПСБВ 108 остались неизменными, и модификации был подвергнут только элемент, генерирующий давление. Он представляет собой тонкий цилиндр 6 С из взрывчатого материала (огнепроводный шнур) по фиг. 4F. На фиг. 44 В представлена динамическая деформация ПСБВ 108 через 100 мкс после воспламенения заряда 6 С. Соответствующее распространение давления и распределение давления описано выше со ссылкой на фиг. 10. Кроме того, исследовали влияние использования различных материалов в качестве среды, передающей давление. Выбранный узел 109 по фиг. 45 А соответствует 2-мерному моделированию, представ- 24006030 ленному на фиг. 11, и состоит из корпуса 2 В из материала WS (с внешним диаметром 60 мм) с передним сдерживающим элементом 110 А, установленным с одной стороны в области более толстого цилиндра 6 В взрывчатого материала. Среда, передающая давление, окружает элементы 6 В/6 С, генерирующие давление. На фиг. 45 В изображено динамическое расширение корпуса с жидкостью (водой) 124 в качестве среды, передающей давление, через 150 мкм после воспламенения заряда 6 В, генерирующего давление. На чертеже можно видеть ускоренный сегмент 115 корпуса, раскрывающийся с разрывом сегмент 116 корпуса и реакционные газы 146. Выброс ускоренной жидкой среды 123 очень незначителен по сравнению с длиной 113 заряда. Формирование 123 трещины уже распространилось до половины длины корпуса. На фиг. 45 С показаны результаты вычислений для случая использования плексигласа в качестве среды 121, передающей давление. Динамическое расширение 125 корпуса 2 В вначале 126 формирования трещины через 150 мкс после воспламенения несколько меньше, чем в примере по фиг. 45 В. Выброс среды 125 задней части чрезвычайно незначителен. Результаты цифрового моделирования, показанные на фиг. 45D, были получены для случая использования алюминия в качестве среды 122, передающей давление. Деформация корпуса 2 В через 150 мкс после воспламенения в значительной степени выражена в области элемента 6 В, генерирующего давление. Фрагменты 127 корпуса в этом месте уже интенсивно расширились. Формирование трещин в продольном направлении корпуса 2 В в отличие от показанных выше случаев (фиг. 45 В и 45 С) еще не произошло, и выброс среды 122 в задней части пренебрежительно мал. На фиг. 46 А представлен ПСБВ 128 с эксцентричным расположением элемента 35, генерирующего давление, выполненного в форме тонкого цилиндра из взрывчатого материала. При такой компоновке используют противоположное расположение жидкости (воды) 124 и алюминия 122 в качестве среды,передающей давление. При этом на фиг. 46 В показано динамическое разрушение такого устройства по фиг. 46 А с использованием жидкости 124 в качестве среды передачи давления через 150 мкс после воспламенения заряда. При этом не получено существенное различие в распределении осколков 129 корпуса, и распределение скоростей осколков по внешнему контуру отличается незначительно. На фиг. 46 С представлено динамическое разрушение устройства по фиг. 46 А при использовании алюминия 122 в качестве среды, передающей давление, через 15 мкс после воспламенения. Здесь на изображении процесса разрушения можно еще прослеживать исходную форму. При этом осколок 130 корпуса интенсивно ускоряется на стороне контакта с элементом 35, генерирующим давление, и корпус интенсивно фрагментируется на этой стороне, в то время как нижняя сторона, которая обращена от заряда 34, все еще сохраняет форму оболочки 131. На этом этапе вычислений внутри можно различить внутри только начальную стадию (трещин) 132. На фиг. 47 А представлен ПСБВ 135 с расположенным по центру проникающим элементом 134, состоящим из WS, такого качества которое, как было указано выше, используют для корпуса типа WS, и с эксцентрично установленным элементом 35, генерирующим давление. Как можно видеть на изображении деформации, полученном в результате моделирования через 150 мкс после воспламенения, на фиг. 47 В, независимо от выбранной жидкости 124, используемой в качестве среды, передающей давление,получается очевидное различие в отношении распределения осколков или суббоеприпаса по внешней окружности. При этом осколки 136 корпуса более интенсивно ускоряются на стороне, расположенной рядом с элементом 35, генерирующим давление. В направлении передней части частично можно видеть ускоренную жидкую среду 159. Сравнение с фиг. 46 В позволяет сделать вывод о разнице в картине деформации, возникающей изза наличия установленного по центру проникающего элемента 34. Как уже было указано, такой элемент,очевидно, действует как отражатель волн давления, которые исходят от заряда 35 взрывчатого материала. Здесь с помощью моделирования было доказано, что при использовании компоновки такого типа в геометрической конструкции можно обеспечить управляемый, зависимый от направления поперечный эффект. Существенно также отметить, что установленный по центру проникающий элемент при этом не разрушается, а просто смещается по направлению вниз, фактически отклоняясь от своей исходной траектории. По фиг. 47 В также можно сделать вывод, что, в приведенном выше технологически бесспорном варианте, в принципе возможно, благодаря управляемой активации одного или нескольких зарядов 34, установленных эксцентрично так, что они распределены по окружности, придать проникающему элементу,установленному по центру, корректирующий направление импульс в непосредственной близости к цели. Приведенные выше иллюстрирующие примеры моделирования связывают отдельные компоненты,уже описанные со ссылкой на фиг. 2 А, 2 В, 4 В, 4 С, 4 Н, 6 Е, 12 и 40 А-40 С, относятся к концепции боеприпаса, стабилизированного вращением, или стабилизированного аэродинамически, особенно к выполненной в соответствии с настоящим изобретением основному модулю боеприпаса, всегда одновременно содержащей: наконечник, активный модуль с поперечным воздействием, компоненты ППБЭ (в той степени, насколько их не нужно комбинировать с активным компонентом), и массивные или, соответственно,- 25006030 однородные компоненты. Такие конструкции соответственно представлены в следующих фигурах 48 А 48 С. Фиг. 48 А относится к модульному проникающему элементу 277, стабилизированному вращением,состоящему из трех частей, включающих модуль 278 наконечника, пассивный (ППБЭ) или массивный модуль 279 и активный модуль 280. Вспомогательные узлы могут быть расположены, например, в части 282, окружающей активный модуль, в модуле 278 наконечника или в области хвостовой части, или, как уже описано выше, могут быть разделены. Активный модуль 280, предпочтительно, включает перегородку на хвостовике с пластиной или диском 147 сдерживающего элемента. На фиг. 48 В, например, представлен аэродинамически стабилизированный модульный снаряд 283,состоящий из четырех частей. Он состоит из модуля 278 наконечника, активного модуля 280 с диском 147 сдерживающего элемента, который установлен, например, рядом с полым или неадекватно закрытым наконечником, модуля 281 ППБЭ и хвостовой части 284, которая выполнена однородной и соединенной с ним. Таким образом, это устройство, по существу, составляет проникающий элемент снаряда или компонент боеголовки, который используют в сложных активных боеприпасах. Однако следует понимать,что с учетом диапазона использования предполагается использование самого простого из возможных вариантов. При этом, очевидно, большим преимуществом является то, что множество модулей выполняют двойные функции или множество функций. На фиг. 48 С представлен снаряд 276, в котором цилиндрическая часть 247 или часть 249, выполненная в виде поршня, установлена внутри активной части 249 позади дискового заряда 6F, генерирующего давление. Цилиндр 247 также может быть сформирован с одним или несколькими отверстиями 248,предназначенными для балансировки давления или, соответственно, для передачи давления (см. подробный чертеж, показанный на фиг. 48D). Часть 249, выполненная в виде поршня, например, может иметь сферическую или коническую форму 185 на стороне, обращенной к среде 4, передающей давление (см. подробный чертеж, представленный на фиг. 48D), так, что во время подачи давления среда 4 в области этого конуса получает более интенсивное поперечное ускорение. Поршень такого типа, предназначенный для уплотнения или для передачи на среду давления, описан, например, в патентном документе ЕР 0 146 745 А 1 (фиг. 1). В отличие от этого, благодаря обеспечению механического ускорения через баллистический колпак, подверженный удару, и, возможно (при наклонном косом ударе) через опосредованно соединенное вспомогательное средство, причем в этом случае возникает вопрос об идеальном инициировании осевого движения при воздействии давления со стороны пиротехнического модуля, всегда обеспечивается осевое ускорение поршня 249. Кроме того, он также может быть окружен средой 4 (по существу, не весь цилиндр будет заполнен). В результате, образующееся давление может распространяться в среде 4 через передний кольцевой зазор 184 между внешним корпусом 2 В и поршнем 249. Для проверки изобретения в ISL также были проведены эксперименты, в масштабе 1:2 для завершения цифрового моделирования, для основного доказательства возможности работы устройства в соответствии с настоящим изобретением. В качестве примера на фиг. 49 А представлен оригинальный корпус 180 проникающего снаряда(WS, диаметр 25 мм, толщина стенки 5 мм, длина 125 мм) и часть найденных осколков 181. На фиг. 49 В представлено изображение, полученное с помощью двойной вспышки в рентгеновских лучах, приблизительно через 500 мкс после инициирования спускового импульса, на которой показаны осколки 182, равномерно ускоренные по внешней окружности. В качестве среды, передающей давление, использовали воду. Для генерирования давления здесь использовали детонатор из взрывчатого вещества в виде шнура (диаметр 5 мм), просто установленный в жидкость, содержащий 4 грамма массы взрывчатого материала. Масса корпуса WS составила 692 г(плотность WS 17,6 г/см 3), масса жидкой среды, передающей давление (воды, имеющей плотность= 1 г/см 3) составила 19,6 г. Отношение массы взрывчатого материала (4 г) к массе инертной среды, передающей давление (19,6 г), таким образом, составило 0,204; и отношение массы (4 г) взрывчатого материала к инертной массе снаряда (корпус + вода = 711,6 г), таким образом, составило 0,0056, что соответствовало компоненту, представляющему 0,56% от общей инертной массы. Для более крупных конфигураций снаряда будут получены еще меньшие значения для этих соотношений, и их значения увеличиваются для более малых снарядов. Выполненный эксперимент доказал, что инертный проникающий элемент с соотношением общей массы к чрезвычайно малой массе пиротехнического узла, генерирующего давление, составляющим приблизительно от 0,5 до 0,6% от общей инертной массы проникающего элемента, при соответствующих размерах корпуса снаряда и при заполнении внутреннего пространства соответствующей инертной средой, передающей давление, может быть разрушен в поперечном направлении с помощью импульса давления, инициируемого спусковым сигналом детонатора. Проведенные эксперименты представляют только один пример возможного варианта выполнения снаряда ПСБВ. Однако из основного принципа настоящего изобретения, не следуют какие-либо ограничения в отношении конфигурации или корпуса с активным воздействием на баллистическом конечном участке траектории, или его толщины или соответственно длины. Таким образом, принцип разрушения с- 26006030 поперечным воздействием работает как в случае толстостенных корпусов (например, с толщиной стенкиWS для проникающего элемента диаметром 30 мм), а также для чрезвычайно тонких корпусов (например, титановая стенка толщиной 1 мм для проникающего элемента диаметром 30 мм). Что касается длины, можно обеспечить аналогичное функционирование принципа ПСБВ также для всех возможных ее значений, влияющих на баллистическую траекторию. Например, отношение длина/диаметр (L/D) может находиться в диапазоне от 0,5 (форма диска) до 50 (чрезвычайно тонкий проникающий элемент). Что касается отношения химической массы элемента, генерирующего давление, к инертной массе среды, передающей давление, в принципе, существует только ограничение степени, в которой производимая энергия давления может быть в достаточной мере и в соответствующей временной последовательности принята от среды, передающей давление, и затем передана на окружающий корпус. В качестве практически приемлемого верхнего предела для малой конфигурации снаряда используют значение 0,5. Для отношения (химической) массы блока, генерирующего давление, к общей инертной массе проникающего элемента/снаряда/авиационного боеприпаса, на основе проведенного трехмерного моделирования определены чрезвычайно малые значения в диапазоне от 0,0005 до 0,001, причем во время эксперимента использовали значение 0,0056. На этой основе можно сделать прогноз, что даже в случае чрезвычайно малых конфигураций снаряда, в которых все еще может быть введен активный принцип с поперечным воздействием, не следует выходить за пределы значения 0,01. В изобретении было определено множество конфигураций активного проникающего элемента(ПСБВ) с поперечным воздействием (снаряда или авиационного боеприпаса) со встроенной разрушающей компоновкой, что означает, что для всех возможных сценариев применения требуется применять только один принцип снаряда, имеющего конфигурацию в соответствии с настоящим изобретением(универсальный снаряд). На фиг. 50 А-53 представлен ряд примеров снарядов с одним или несколькими активными корпусами в соответствии с прилагаемым п.30 формулы изобретения. Эти примеры, таким образом, относятся к аэродинамически стабилизированным снарядам, однако, также можно предусмотреть его использование в снарядах, стабилизируемых вращением. При этом, естественно, можно ожидать, из-за необходимости обеспечения стабилизации и связанным с ней ограничением длины конструкции, различные конструктивные ограничения. На фиг. 50 А представлен аэродинамически стабилизированный снаряд 302 в наиболее общей форме, которую полностью можно назвать корпусом с активным воздействием. На фиг. 50 В представлен соответствующий пример аэродинамически стабилизированного снаряда 303 с независимым эффективным, установленным по центру, корпусом 304 с активным воздействием, в соответствии с настоящим изобретением. На фиг.15-29 представлена последовательность примеров конфигурации этого корпуса 304. На фиг. 51 также представлен пример 305 аэродинамически стабилизированного снаряда с множеством корпусов с активным воздействием или соответственно ступеней снаряда с соответствующими поперечными сечениями. В деталях здесь можно выделить одну ступень 306 с пучком элементов 307 с активным воздействием. В этой связи можно отметить варианты выполнения, представленные на фиг. 26 и 27. Что касается промежуточной ступени 311, после нее следует ступень 308 с круглым пучком 309 из элементов с активным воздействием 307. В данном примере ступень 308 содержит центральный блок 310. Он, в свою очередь, также может быть построен как элемент с активным воздействием, в соответствии с выше приведенными примерами, или может быть также представлен установленным по центру инертным проникающим элементом. Кроме того, можно построить этот центральный элемент 310 с использованием связанных с ним определенных, например, самовоспламеняющихся или пиротехнически активных элементов. Что касается промежуточной ступени 313, которая, например, может содержать элементы управления или, соответственно, спусковые элементы, после нее следует, например, активная ступень 312. Она сформирована из пучка 4 активных сегментов 314 (см. фиг. 30 В). Эта ступень содержит центральный блок 366, для которого применимы выводы, сделанные в отношении центрального корпуса 310. Эта ступень также может выполнять функцию поперечного ускорения активных сегментов 314. Естественно, такая ступень также может не использоваться. Другой пример сегментированной ступени был также описан выше со ссылкой на фиг. 33. На фиг. 52 А и 52 В изображены два примера поперечного ускорения элементов с активным воздействием. При этом на фиг. 52 А изображен разлет в форме веера ступени 306, которая состоит из пучка элементов с активным воздействием 307 А. С этой целью центральный корпус заменен блоком 315 с ускоряющим модулем 316 в передней части. При такой компоновке пиротехнический блок 316, составленный из элементов с активным воздействием, может разлетаться веерообразно. На фиг. 52 В представлено соответствующее устройство, в котором центральный ускоряющий модуль 318 обеспечивает симметричное поперечное ускорение элементов 307 В с активным воздействием. На фиг. 53 изображен снаряд 320 с множеством активных, последовательно соединенных вдоль оси суббоеприпасов 321. Между активными суббоеприпасами расположены промежуточные или разделяющие ступени 322. Внешний баллистический колпак 319 может быть сформирован либо наконечником- 27006030 первого снаряда 321, или может быть присоединен перед ним в виде отдельного элемента. Управление или, соответственно, спусковое воздействие может быть выполнено по центру или отдельно для каждого отдельного суббоеприпаса 321. Также возможно выполнить разделение отдельных снарядов перед попаданием ими в цель. На фиг. 54 представлен управляемый на конечной фазе аэродинамически стабилизированный снаряд 323 с корпусом 324 с активным воздействием. В качестве примеров элементов, обеспечивающих управление на конечной фазе, представлены пиротехнические элементы 325 и узел 327 сопел, с подключенным к ним контейнером 328 давления. На фиг. 55 А представлен используемый на практике снаряд 329 в виде активного, разрушаемого корпуса 330. На фиг. 55 В изображен пример используемого на практике снаряда 331, содержащего множество модулей 332, имеющих аналогичную конструкцию в виде активного, разрушаемого корпуса низкой эффективности. На фиг. 56 и 57 изображены боеголовки с один или несколькими активными эффективными элементами. При этом на фиг. 56 представлена боеголовка 333 с расположенным по центру активным эффективным элементом 334. На фиг. 57 изображена в качестве примера боеголовка 335 с множеством активных эффективных ступеней 336, построенных здесь в виде пучка активных элементов, приблизительно соответствующего представленному на фиг. 51. На фиг. 58 и 59 представлены управляемые авиационные боеприпасы, ускоряемые с помощью ракетного двигателя с одним или несколькими элементами с активным воздействием в соответствии с настоящим изобретением. При этом на фиг. 58 представлен авиационный боеприпас 338, ускоряемый с помощью ракетного двигателя, с элементом 334 с активным воздействием. На фиг. 59 изображен пример авиационного боеприпаса 339, ускоряемого с помощью ракетного двигателя, с множеством ступеней 336 элемента с активным воздействием. На фиг. 60-65 изображены управляемые или неуправляемые подводные боеприпасы (торпеды) с одним или несколькими корпусами с активным воздействием. При этом на фиг. 60-63 схематично изображены классические управляемые и неуправляемые торпеды, на фиг. 64 и 65 представлены высокоскоростные торпеды, которые из-за высокой крейсерской скорости перемещаются практически внутри кавитационных пузырьков. На фиг. 60 представлен неуправляемый подводный боеприпас 340 с элементом 341 с активным воздействием, на фиг. 61 изображена управляемая торпеда 342. Она содержит, в данном примере, головку 344, которая, например, может быть заполнена самовоспламеняющимся материалом, так, что последующая ступень 343 элементов с активным воздействием может быть введена внутрь цели с соответствующим эффектом распространения. Предусмотрена также возможность построения головки 344 из инертного материала, пробивающего броню, для получения, в случае необходимости, чрезвычайно большой бронебойной силы. На фиг. 62 изображено схематичное представление также неуправляемой торпеды 345 с множеством последовательно соединенных активных ступеней 346, например, как описано в предыдущих примерах. На фиг. 63 изображен дополнительный пример подводного боеприпаса 347 с множеством последовательно соединенных активных эффективных ступеней 336 и 346. Между этими активными ступенями с пучком активных элементов расположен центральный блок 348, который построен либо как элемент с активным воздействием, или который может содержать дополнительные активные механизмы описанного выше типа. На фиг. 64 представлен высокоскоростной подводный боеприпас 349 с компонентом 350 с активным воздействием. На фиг. 65 также изображено чрезвычайно упрощенное схематичное представление примера высокоскоростного подводного боеприпаса 351 с пучком 352 элементов с активным воздействием. На фиг. 66-70 представлены авиационные или автономно летящие, авиационные боеприпасы, или боеприпасы, выбрасывающие элементы, (кассетные боеприпасы распределители) с одним или несколькими элементами с активным воздействием, в соответствии с настоящим изобретением. При этом на фиг. 66 изображен авиационный боеприпас 353, установленный на самолете (356), который обозначен как блок 364 с активным воздействием. На фиг. 67 представлен пример автономно летящего авиационного боеприпаса с головкой 365 наведения на цель и встроенным элементом 354 с активным воздействием, и на фиг. 68 представлен пример авиационного боеприпаса с множеством ступеней 336 или соответственно 346 с активным воздействием. На фиг. 69 изображен пример кассетного боеприпаса 360 с пучком 336 элементов с активным воздействием и вспомогательным узлом 361 выброса. Здесь, например, колпак 359 был предварительно сброшен или удален другим способом, например, механическим или аэробаллистическим. На фиг. 70 представлен пример кассетного боеприпаса 362 с множеством ступеней 336 элементов с активным воздействием, в которых элементы с активным воздействием получают ускорение в радиальном направлении с помощью установленных по центру блоков 363 выброса. Особые преимущества настоящего изобретения, естественно, относятся также к его использованию в качестве боеприпаса, управляемого на последней фазе (умный боеприпас) совместно с повышением дальности стрельбы артиллерии, которая также может быть обеспечена одновременно с повышением- 28006030 вероятности попадания. Кроме того, предусмотрено, что для формирования поля осколков/суббоеприпасов на заранее заданных или указанных расстояниях перед стволом оружия, например, после окончания горения светового трассирующего устройства, инициируется разрушение активного снаряда с использованием принципа,соответствующего настоящему изобретению. Таким образом, в частности, что касается оружия с высоким темпом или скоростью стрельбы, могут быть сформированы близко перекрывающиеся поля разлета осколков/суббоеприпасов. Кроме того, возможно обеспечить сборку корпуса снаряда из предварительно сформированных суббоеприпасов, которые благодаря стабилизации сопротивлением будут лететь по стабилизированной траектории под действием аэродинамических сил, и, таким образом, будут обеспечивать такие эффективные поля поражения на большом расстоянии. Совместно описанные детали, изображенные на чертежах и поясняемые в описании, представляют важность настоящего изобретения. Таким образом, настоящее изобретение обладает свойством обеспечения очевидного или многократного комбинирования на практике описанных деталей, в результате чего будет получен активный проникающий снаряд с поперечным воздействием, индивидуально настроенный для всех случаев его применения. Список обозначений 1 А - ПСБВ, стабилизированный вращением; 1 В - аэродинамически стабилизированный ПСБВ; 2 А - корпус, образующий осколки/суббоеприпасы, ПСБВ, стабилизированного вращением; 2 В - корпус, образующий осколки/суббоеприпасы, аэродинамически стабилизированного ПСБВ; 2 С - хвостовая часть корпуса, образующего осколки/суббоеприпасы, по фиг. 12; 2D - центральная часть корпуса, образующего осколки/суббоеприпасы, по фиг. 12; 2 Е - конический корпус на стороне наконечника, образующий осколки/суббоеприпасы, по фиг. 12; 3 А - внутреннее пространство в виде муфты по 2 А; 3 В - внутренне пространство в виде муфты по 2 В; 4 - среда, передающая давление; 4 А - среда, передающая давление, в зоне по фиг. 12; 4 В - среда, передающая давление, в зоне В по фиг. 12; 4 С - среда, передающая давление, в зоне С по фиг. 12; 4D - внутренняя среда, передающая давление, по фиг. 13; 4 Е - внешняя среда, передающая давление, по фиг. 13; 4F - внутренняя среда, передающая давление, по фиг. 15; 4G - внешняя среда, передающая давление, по фиг. 15; 4 Н - внутренняя среда, передающая давление, по фиг. 34; 4I - внешняя среда, передающая давление, по фиг. 34; 5 - активный пиротехнический блок или, соответственно, средство, генерирующее давление; 6 - элемент/детонатор/взрывчатое вещество, генерирующие давление; 6 А - цилиндрический элемент, генерирующий давление (L/D1); 6 В - цилиндрический элемент, генерирующий давление (L/D1); 6 С - детонатор в виде детонирующего шнура; 6D - кольцеобразный элемент, генерирующий давление; 6 Е - элемент, генерирующий давление, в виде трубки; 6F - элемент, генерирующий давление, в форме диска; 6G - конический элемент, генерирующий давление; 6 Н - элемент, генерирующий давление, имеющий конусный наконечник; 6I - конический переход от 6 А к 6 С; 6K - круглый элемент, генерирующий давление; 6L - элемент, генерирующий давление, в форме трубки, закрытой с одной стороны; 6 М - конический остроконечный (тонкий) элемент, генерирующий давление; 6N - комбинация элементов 6 М и 6G; 6O - дискообразный элемент, генерирующий давление, имеющий наконечник; 6 Р - комбинация элементов 6F и 6 С; 6Q - элемент 6 А, содержащий закругление; 7 - активируемое инициирующее устройство (программируемая часть, предохранительная часть, и часть инициирования); 8 - линия передачи сигнала; 9 - дополнительные эффективные элементы; 10 - внешний баллистический колпак или наконечник; 11 А - блок приема и/или инициации и предохранительный блок в области наконечника; 11 В - блок приема и/или инициации и предохранительный блок в передней части снаряда; 11 С - блок приема и/или инициации и предохранительный блок в задней части снаряда;- 29006030 11D - блок приема и/или инициации и предохранительный блок в хвостовой области; 11 Е - блок приема и/или инициации и предохранительный блок в задней части эффективного модуля; 11F - блок приема и/или инициации и предохранительный блок в передней части эффективного модуля; 11G - блок приема и/или инициации и предохранительный блок в средней части между двумя модулями; 11 Н - блок приема и/или инициации и предохранительный блок в части, окружающей вращающийся снаряд; 12 - узел наведения аэродинамически стабилизированного проникающего элемента; 13 А - узел наведения со стабилизаторами; 13 В - конический узел наведения; 13 С - смешанный узел наведения, включающий элементы 13 А и 13 В; 13D - узел наведения в форме звезды; 14 - цель в виде переборок, содержащая три относительно тонких листа; 15 - цель в виде сплошного листа; 15 А - предварительная броня листа 15 цели; 16 - однородная цель; 17 А - ПСБВ, содержащий три активных блока; 17 В - остальной проникающий элемент, следующий после выброса одного кольца суббоеприпасов или осколков; 17 С - остальной проникающий элемент, следующий после выброса двух колец суббоеприпасов или осколков; 18 А - передняя разрушающая часть проникающего элемента 17 А; 18 В - кольцо осколков или суб-боеприпасов 18 А; 18 С - кольцо осколков или суббоеприпасов 18 А при дальнейшем приближении к цели; 18D - кольцо осколков или суббоеприпасов 18 А на цели; 19 А центральная разрушающая часть проникающего элемента 17 А; 19 В кольцо осколков или суббоеприпасов 19 А; 19 С - кольцо осколков или суббоеприпасов 19 А непосредственно перед целью; 20 А - задняя разрушающая часть проникающего элемента 17 А 20 В - кольцо осколков или суббоеприпасов 20 А; 21 А - отверстие, формируемое частью 19 А, остального проникающего элемента 17 В; 21 В - отверстие, формируемое частью 20 А, остального проникающего элемента 17 В; 22 А - отверстие, формируемое частью 18 А проникающего элемента 17 А; 22 В - отверстие, формируемое частью 20 А проникающего элемента 17 А; 23 - проникающий элемент, содержащий различающиеся по оси среды 4 А и 4 В, передающие давление; 25 А - элементы, генерирующие давление, распределенные по поперечному сечению по фиг. 8 А; 25 В - элементы, генерирующие давление, распределенные по поперечному сечению по фиг. 8 В; 26 - расположенные по центру элементы, генерирующие давление по фиг. 8 В; 27 - соединения между 26 и элементами 25 В, генерирующими давление; 28 - соединения между элементами 25 А, генерирующими давление; 29 - пример ПСБВ, содержащий центральный проникающий элемент 34 и четыре элемента 35, генерирующих давление; 30 - узел, содержащий децентрализованный цилиндр 32 из взрывчатого вещества с двумя разными по радиусу средами 4F и 4G, передающими давление; 31 - поперечное сечение ПСБВ, содержащего центральный блок, генерирующий давление, и дополнительные, расположенные эксцентрично блоки, генерирующие давление; 32 - расположенный эксцентрично элемент, генерирующий давление по фиг. 34; 33 - поперечное сечение ПСБВ, содержащего установленный по центру проникающий элемент 137 полой формы. 34 - сплошной, установленный по центру, проникающий элемент; 35 - элемент, генерирующий давление (например, типа 6 С); 36 - пример ПСБВ, содержащего центральный проникающий элемент, имеющий поперечное сечение 37 в форме звезды и относительно тонкий корпус 2 А, 2 В; 37 - установленный по центру проникающий элемент, имеющий форму поперечного сечения в форме звезды; 38 - пример ПСБВ, содержащего центральный проникающий элемент, имеющий квадратное (прямоугольное) поперечное сечение 39; 39 - центральные проникающие элементы, имеющие квадратное (прямоугольное) поперечное сечение 39;
МПК / Метки
МПК: F42B 12/20
Метки: снаряды, силой, встроенным, узлом, разрушающим, боковым, воздействием, бронебойной, большой
