Узел раздачи напитка

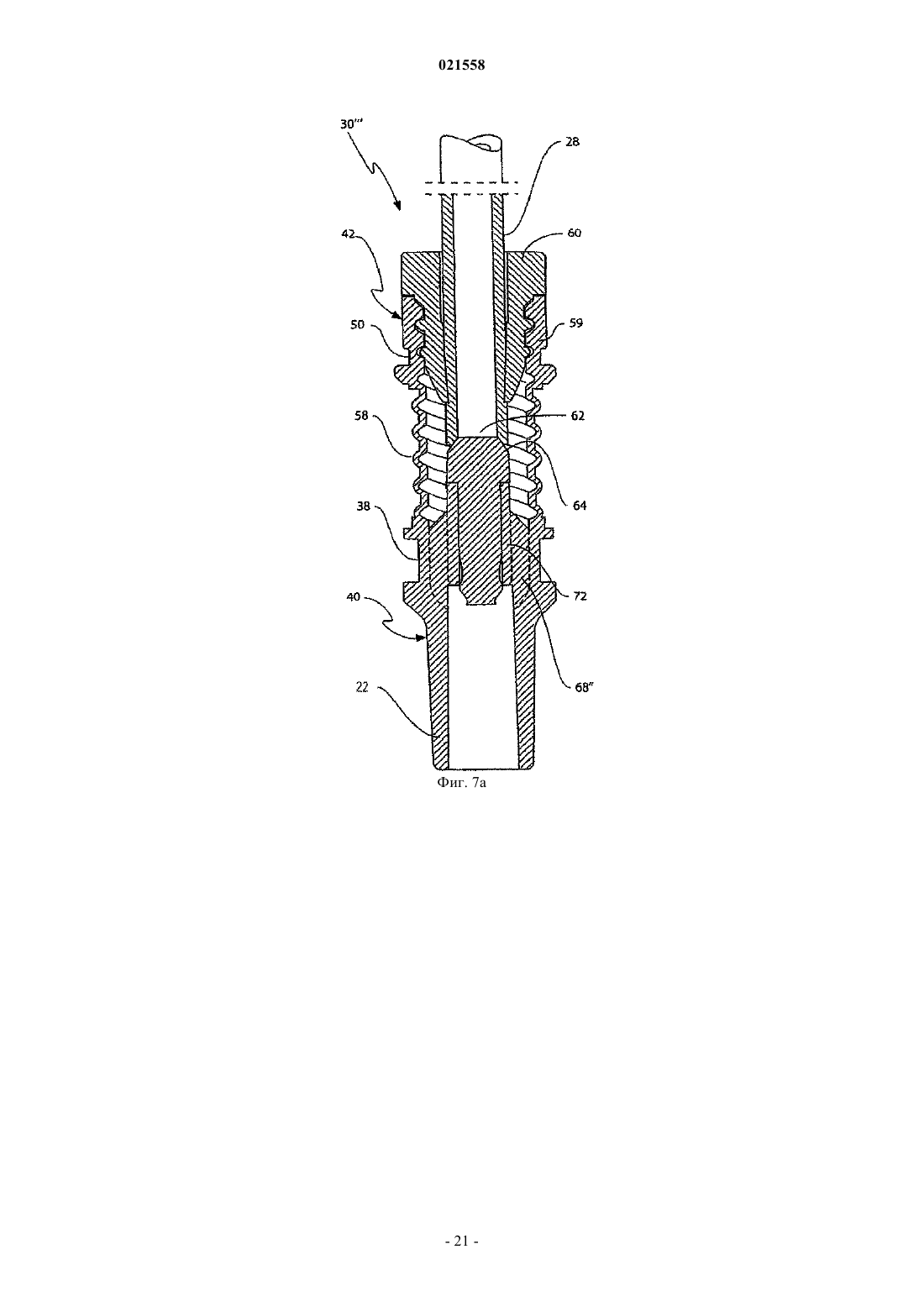

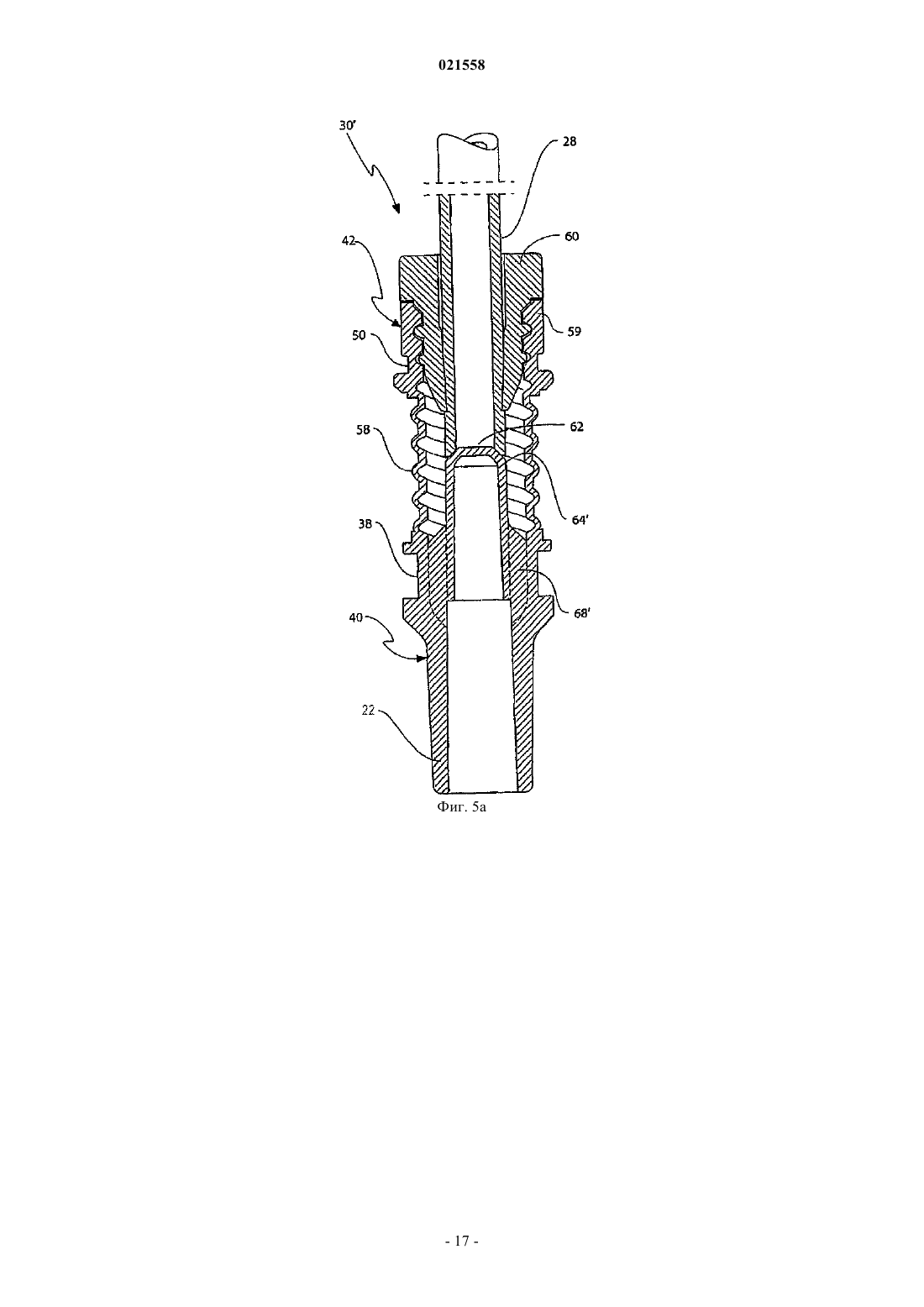

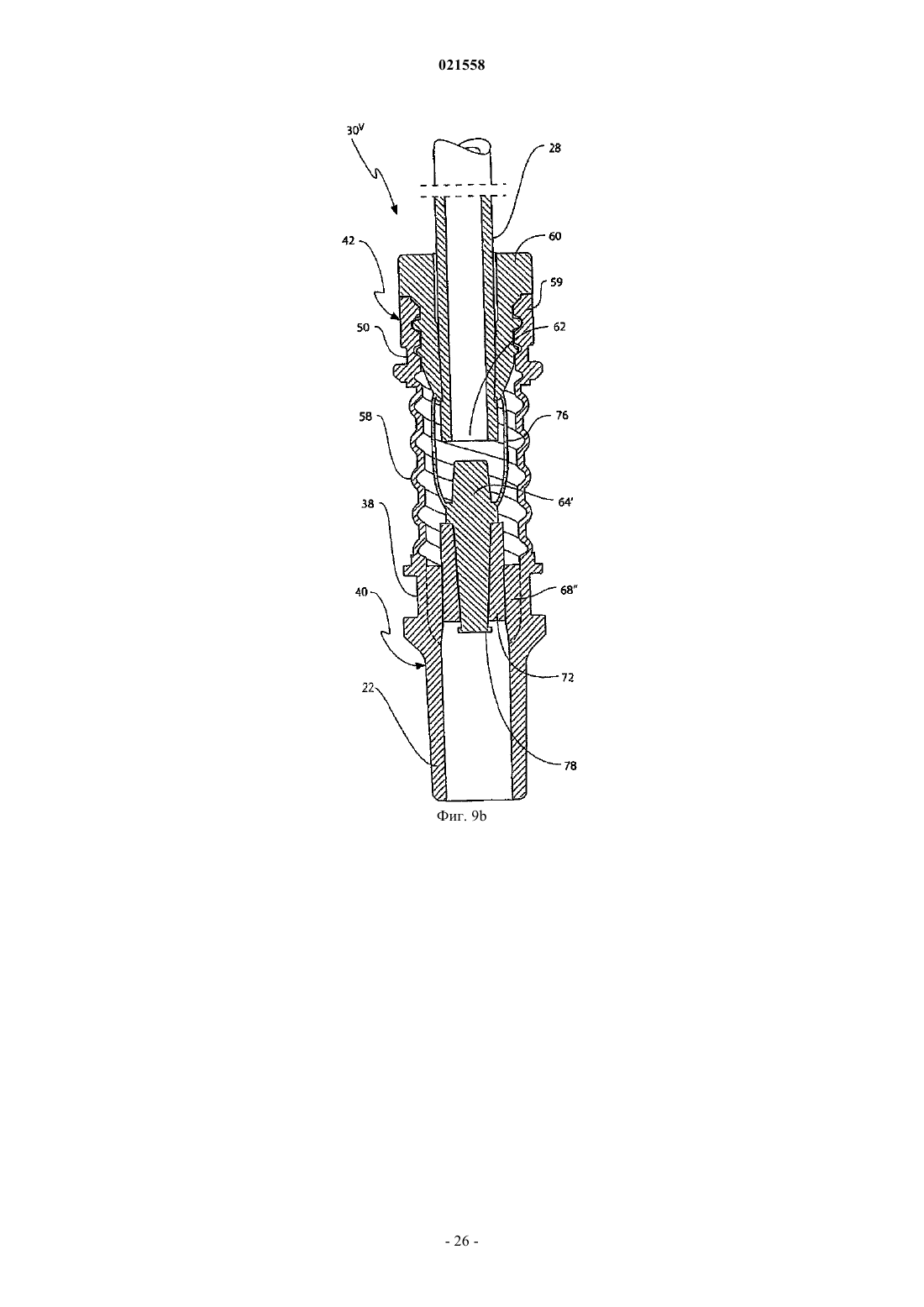

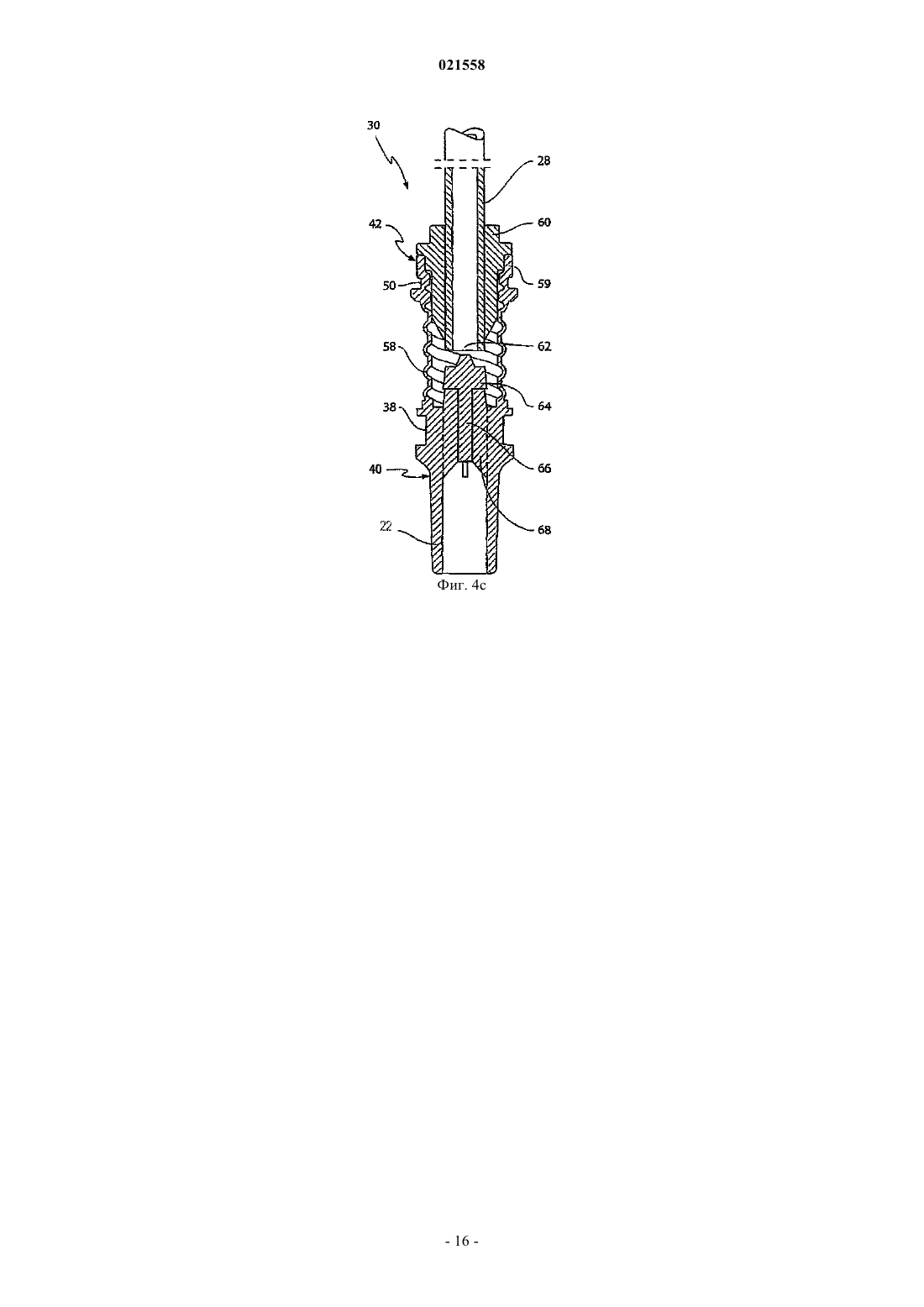

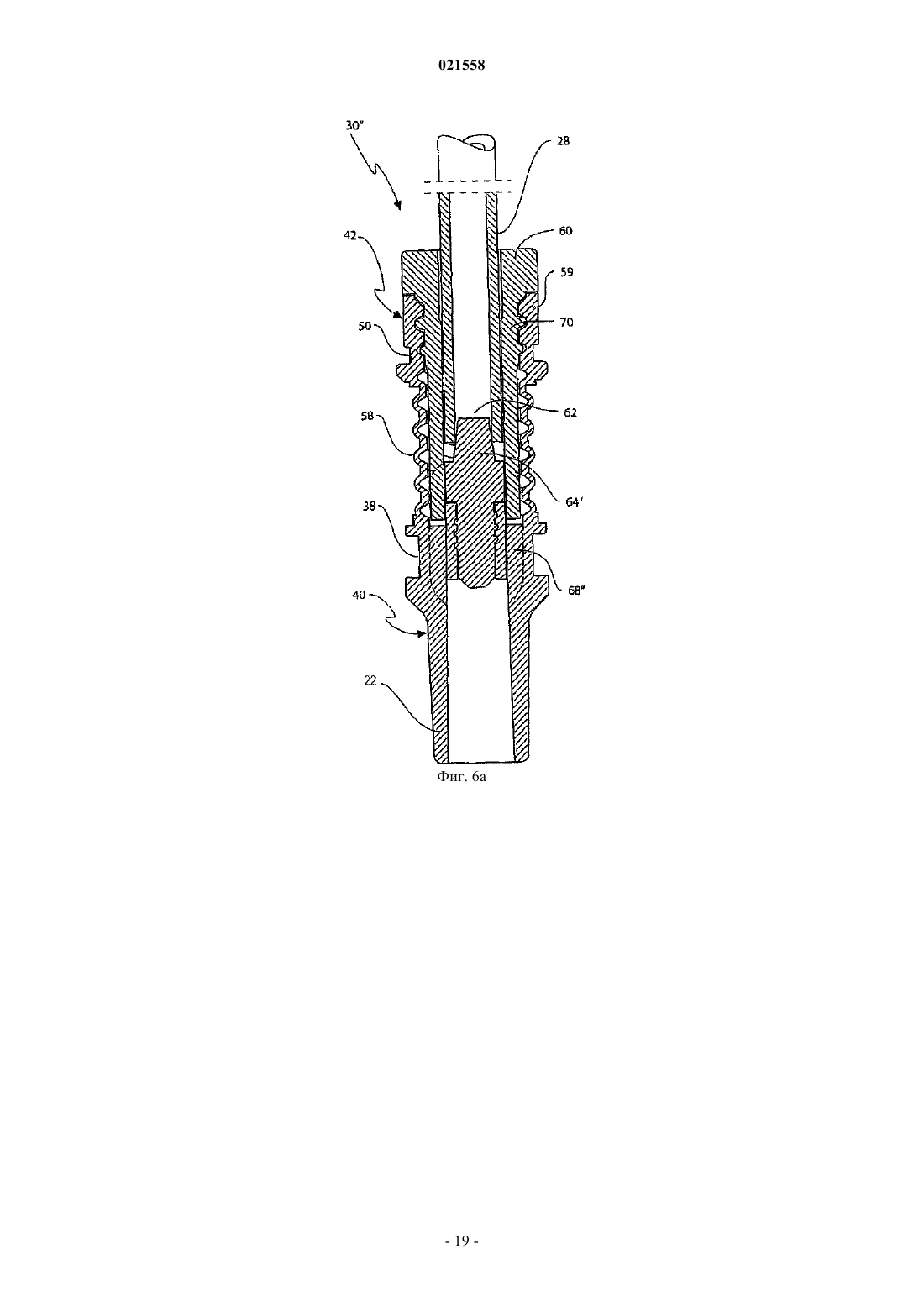

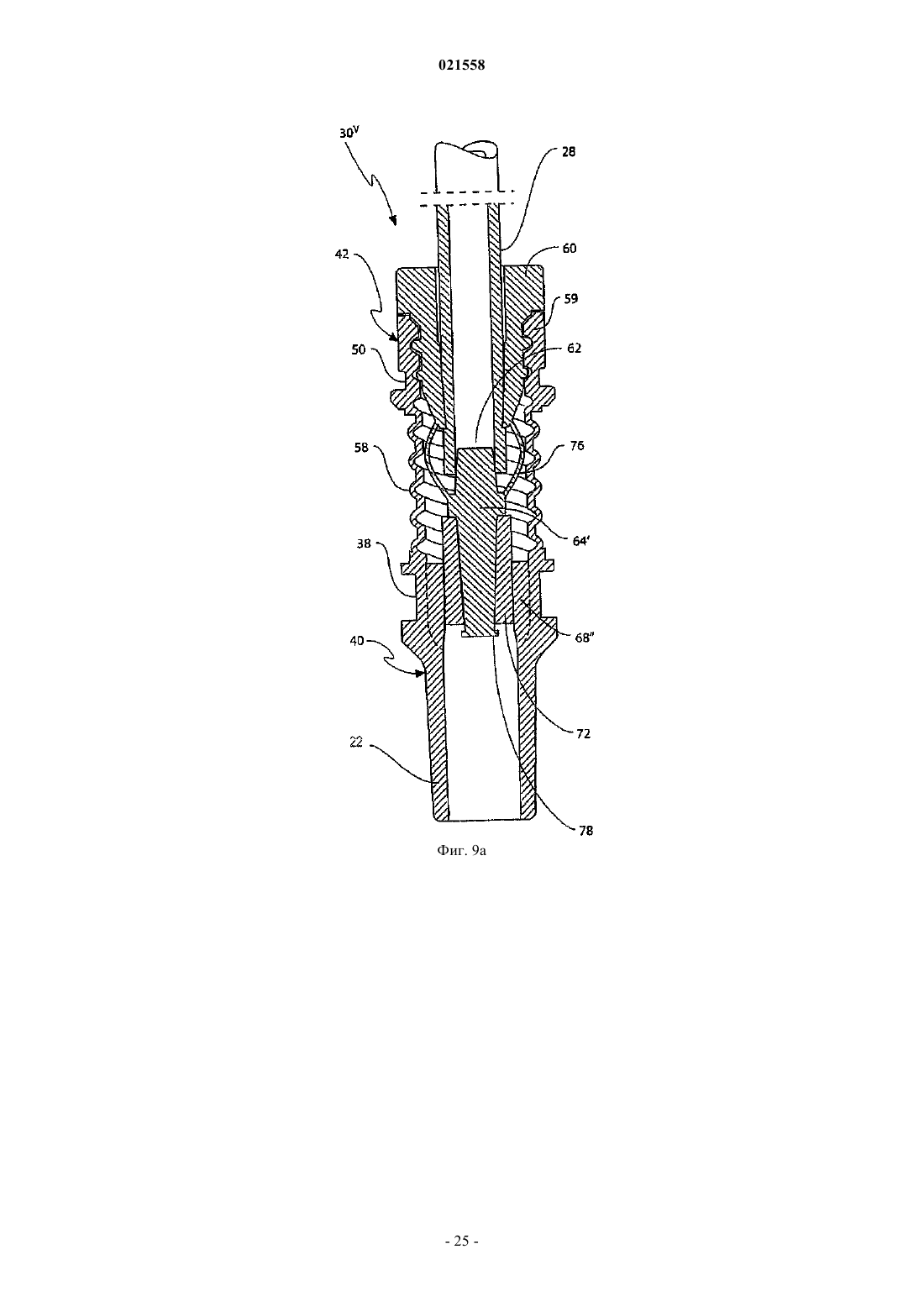

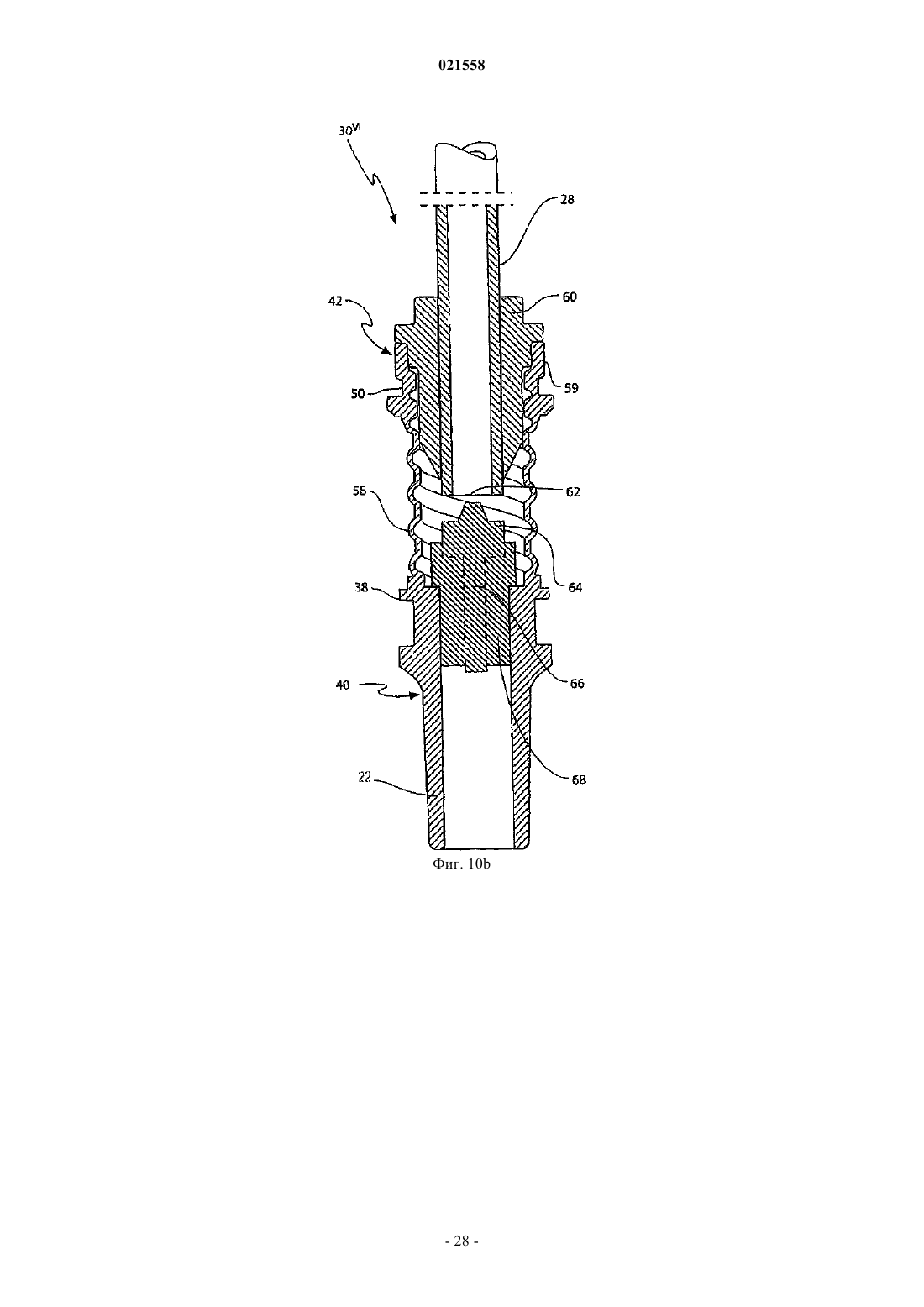

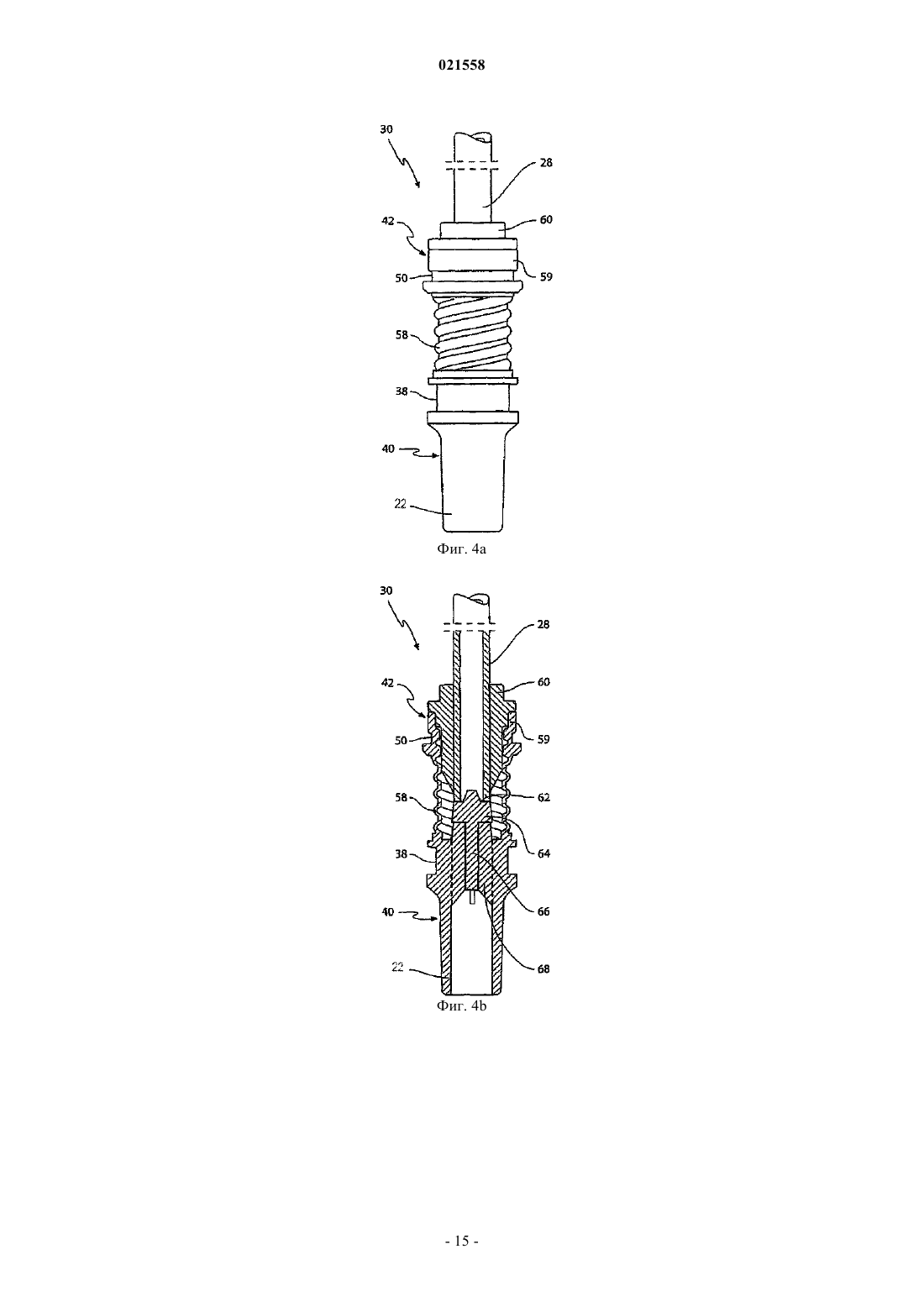

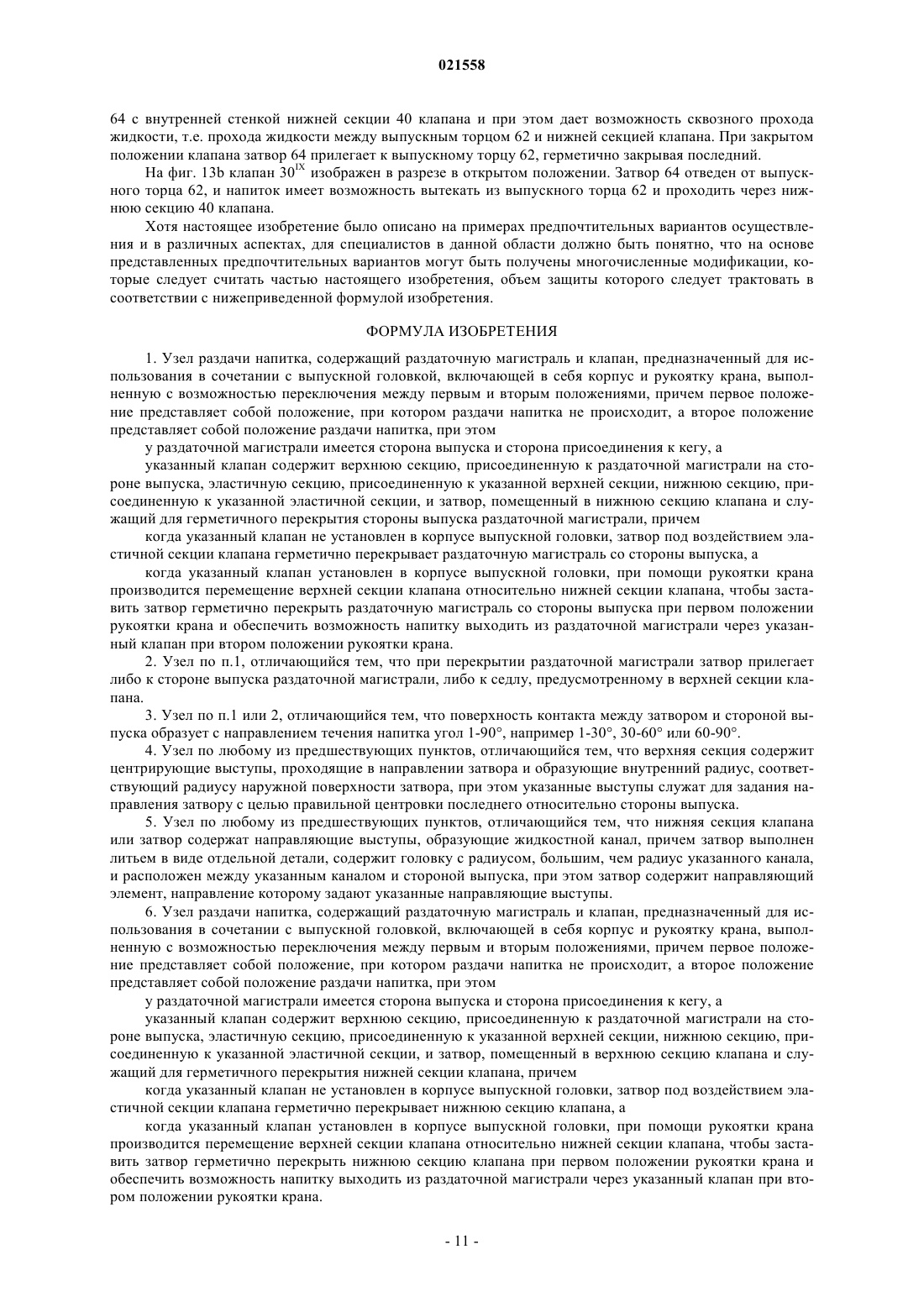

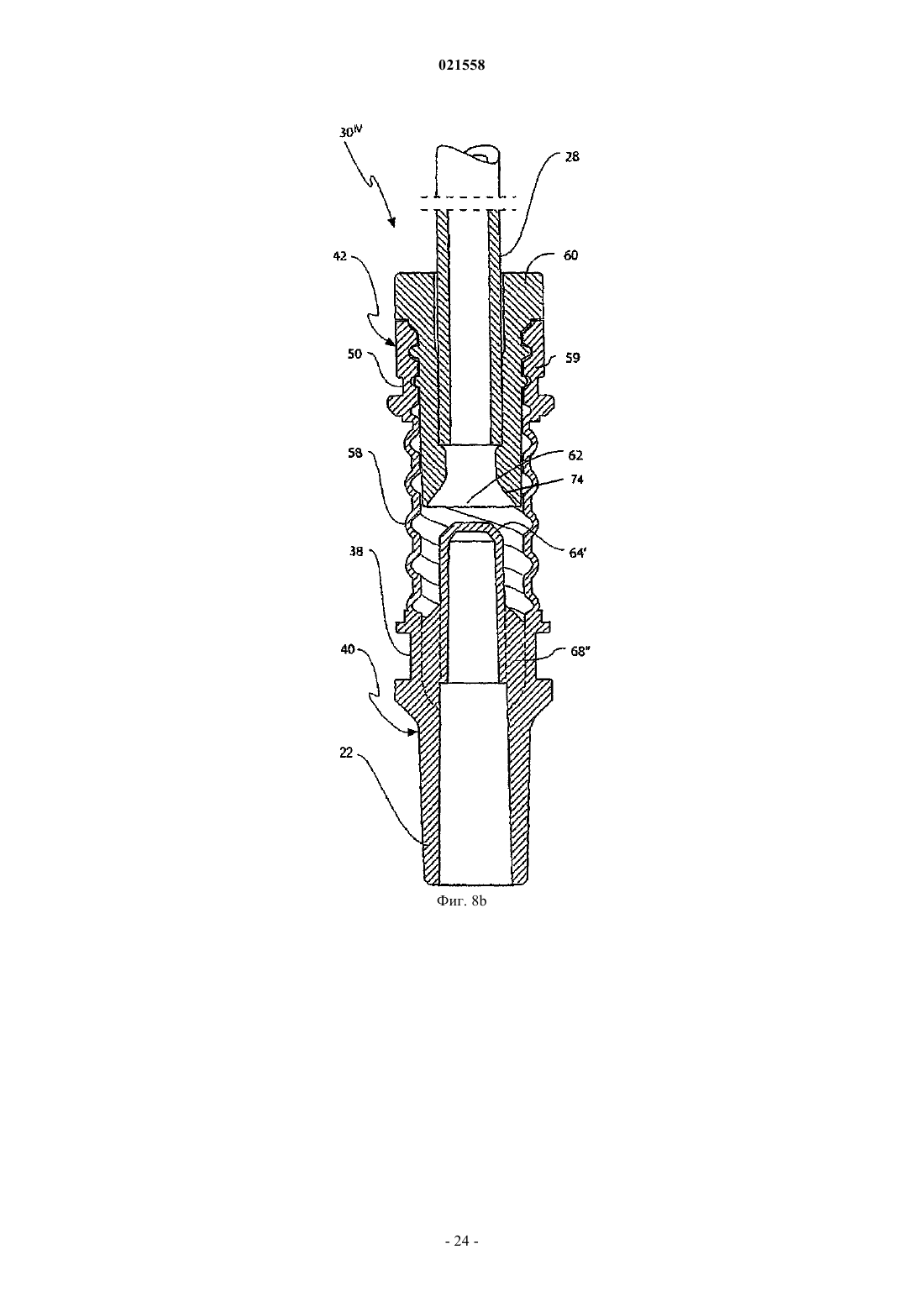

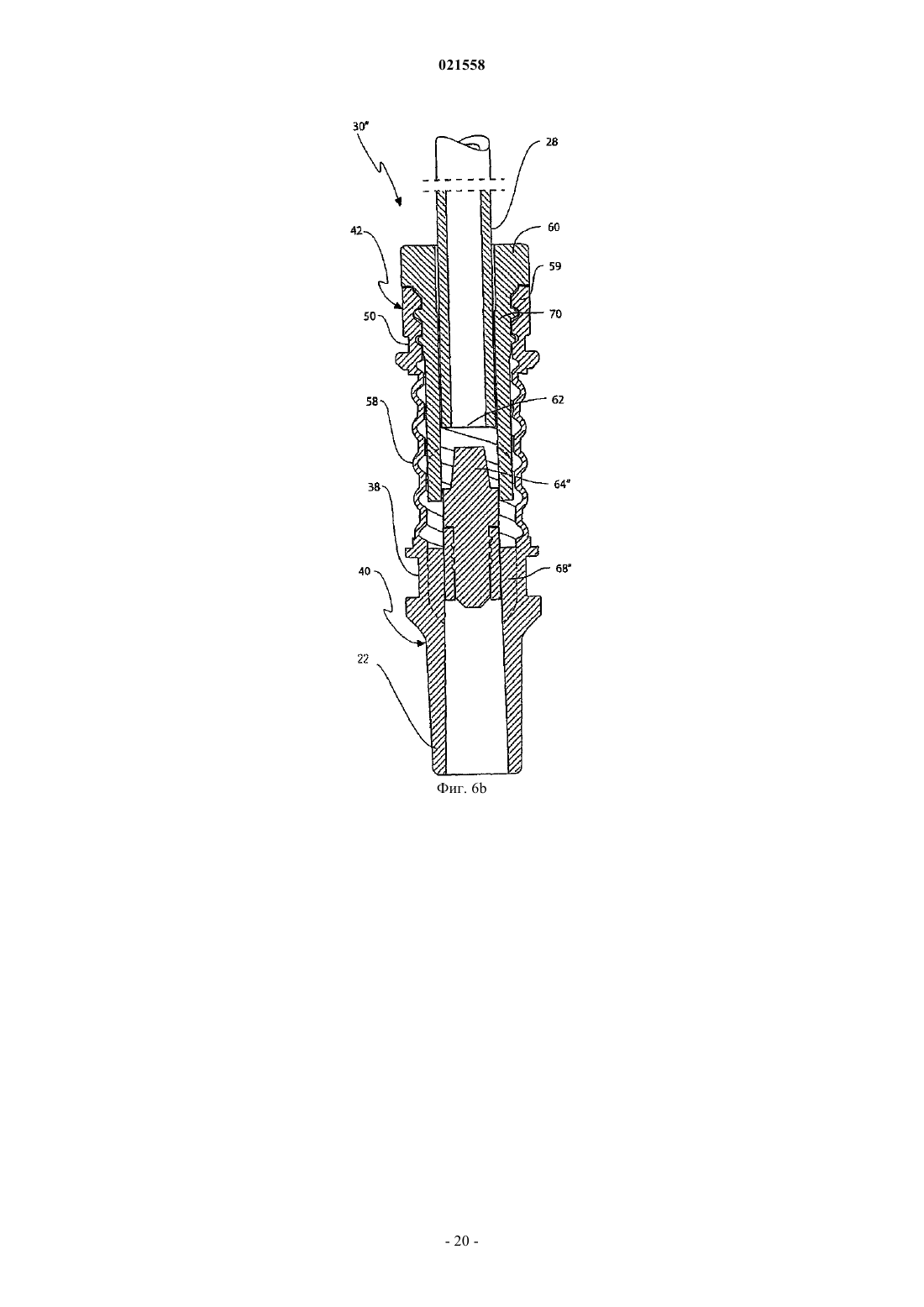

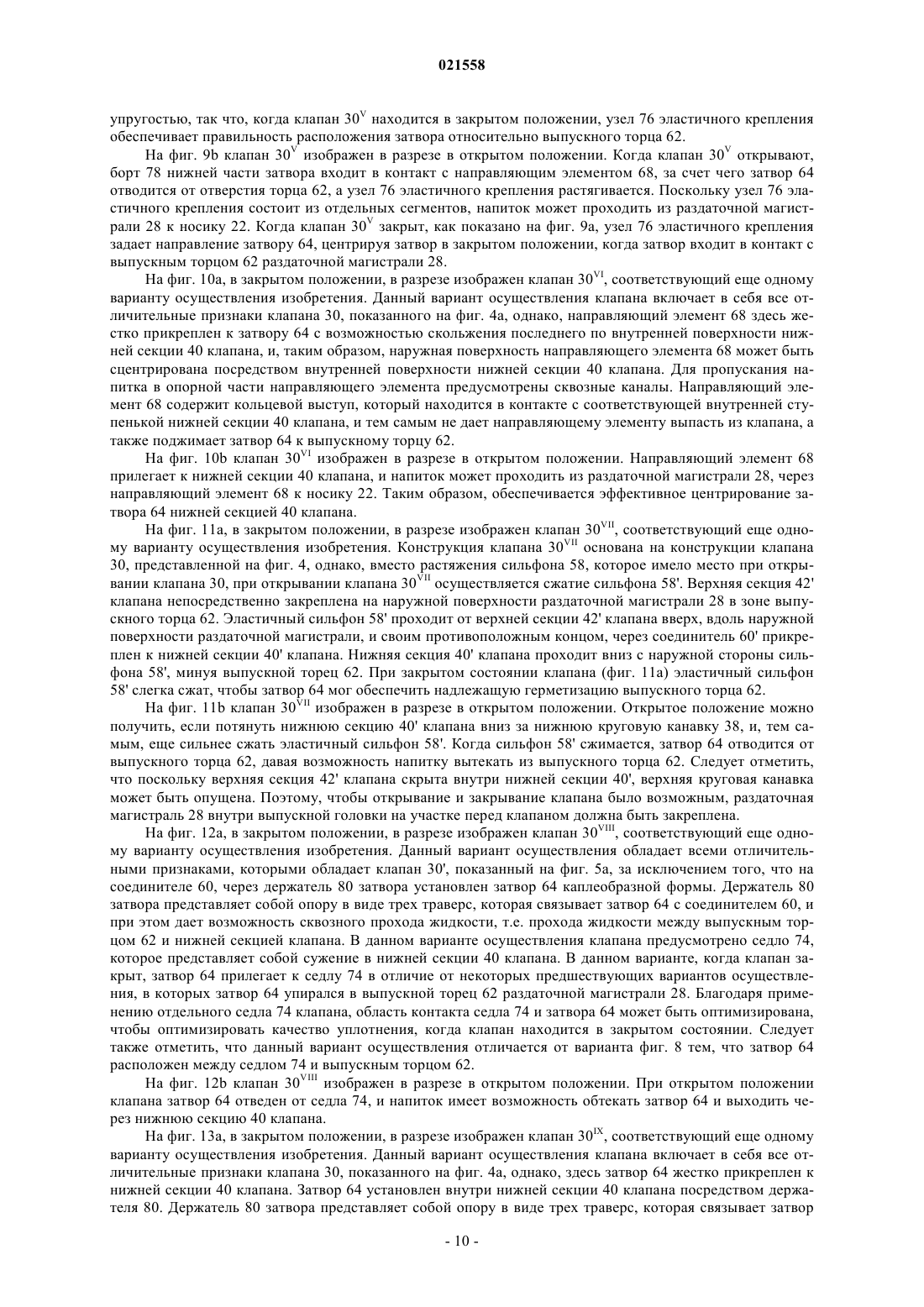

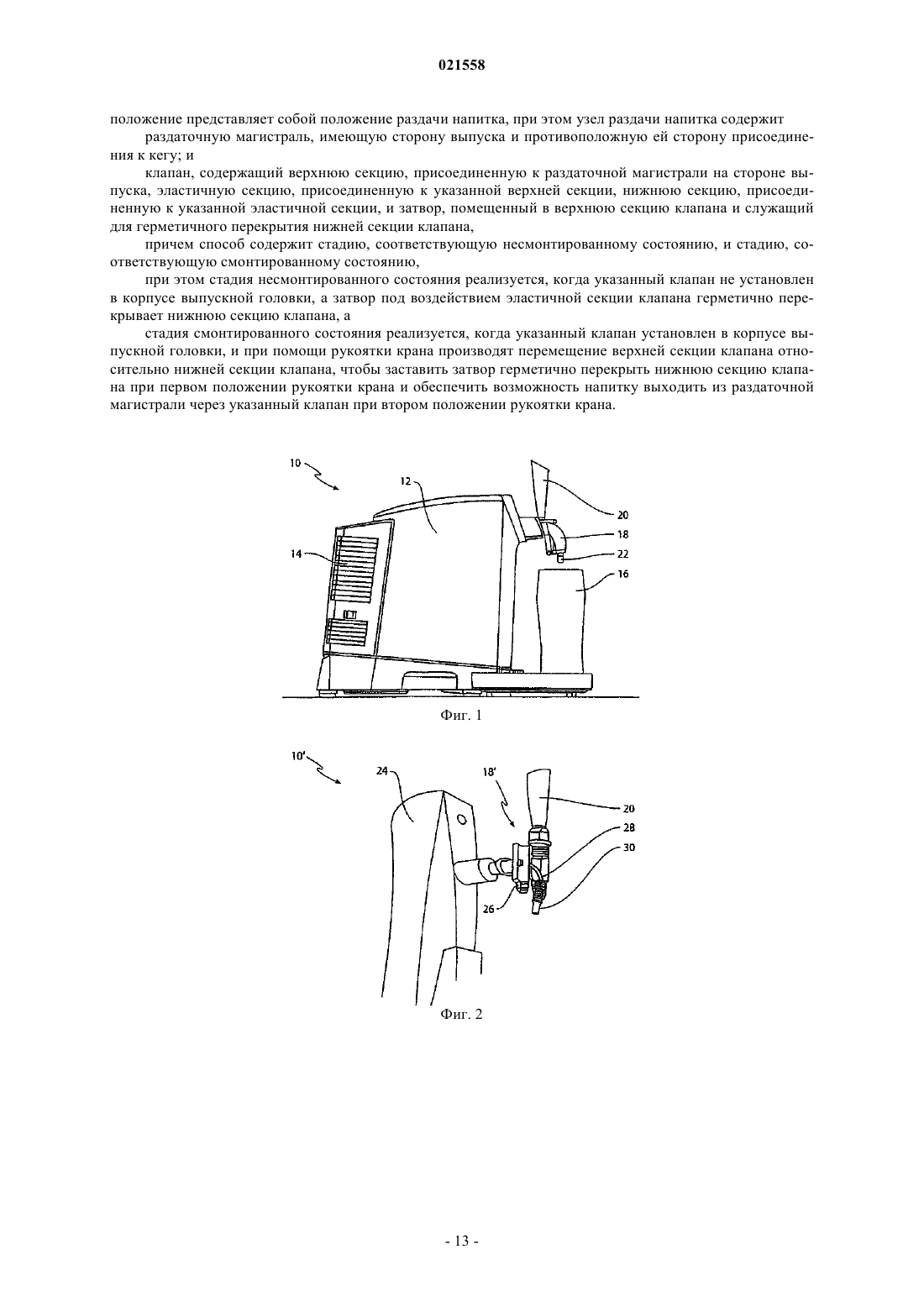

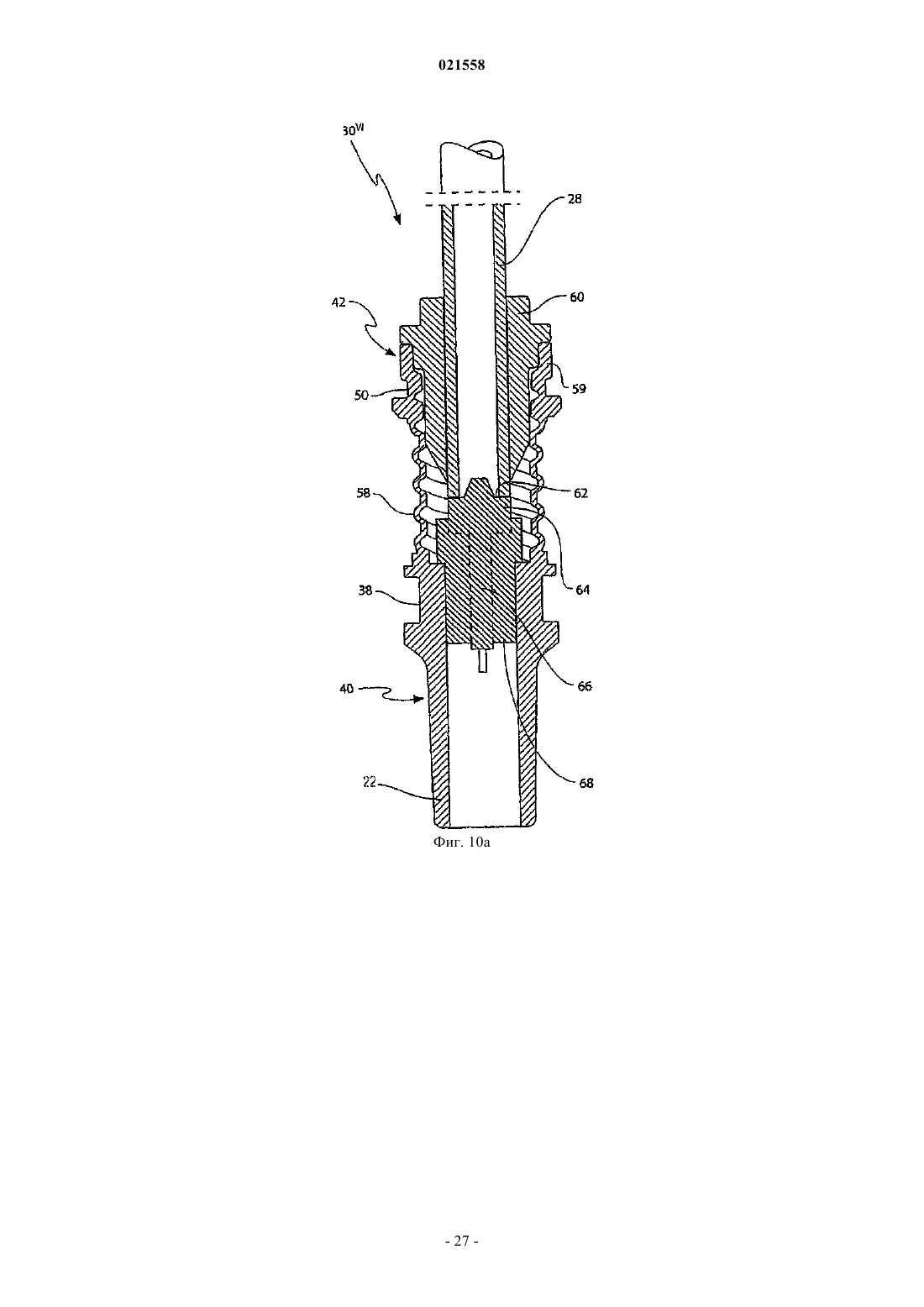

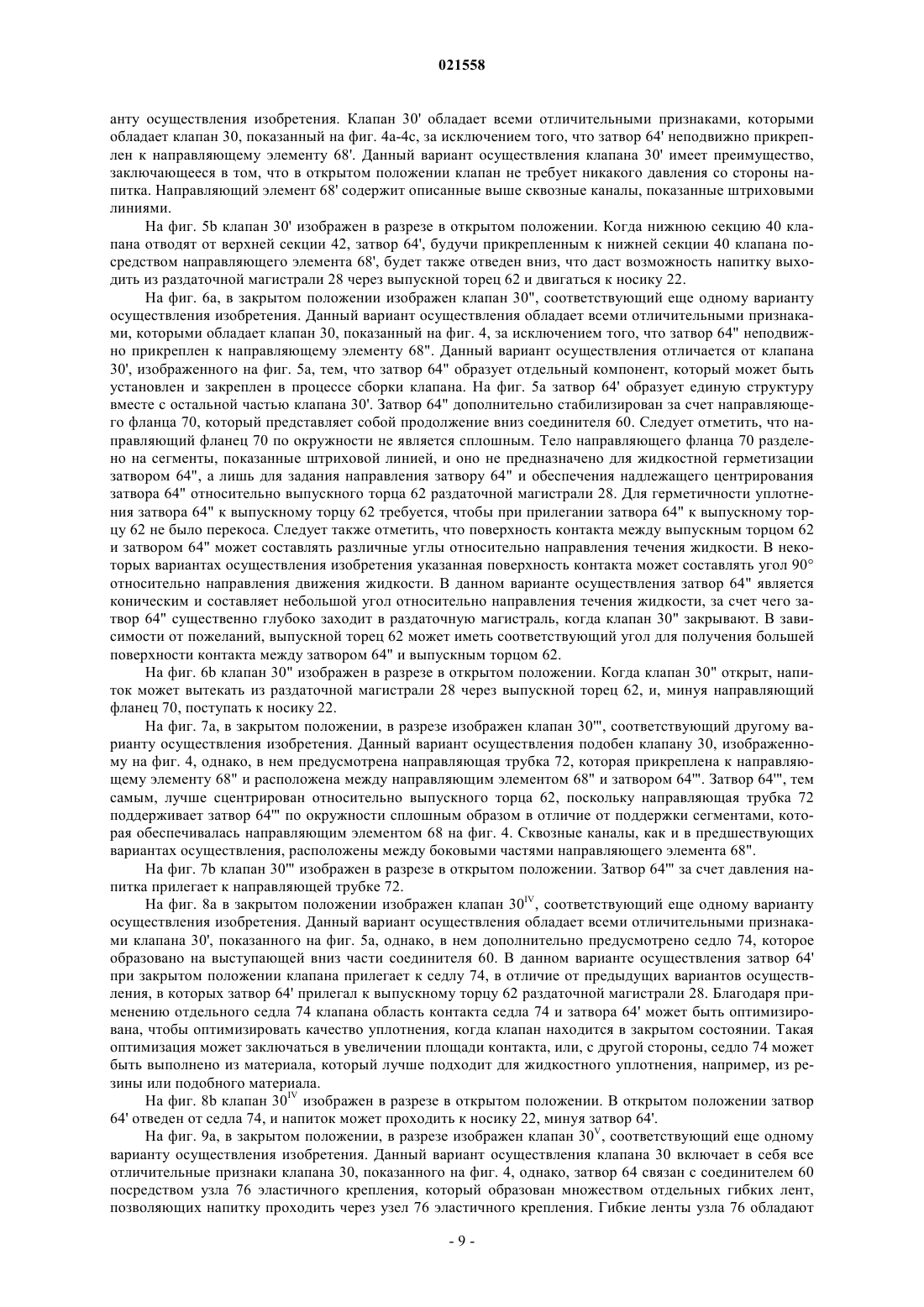

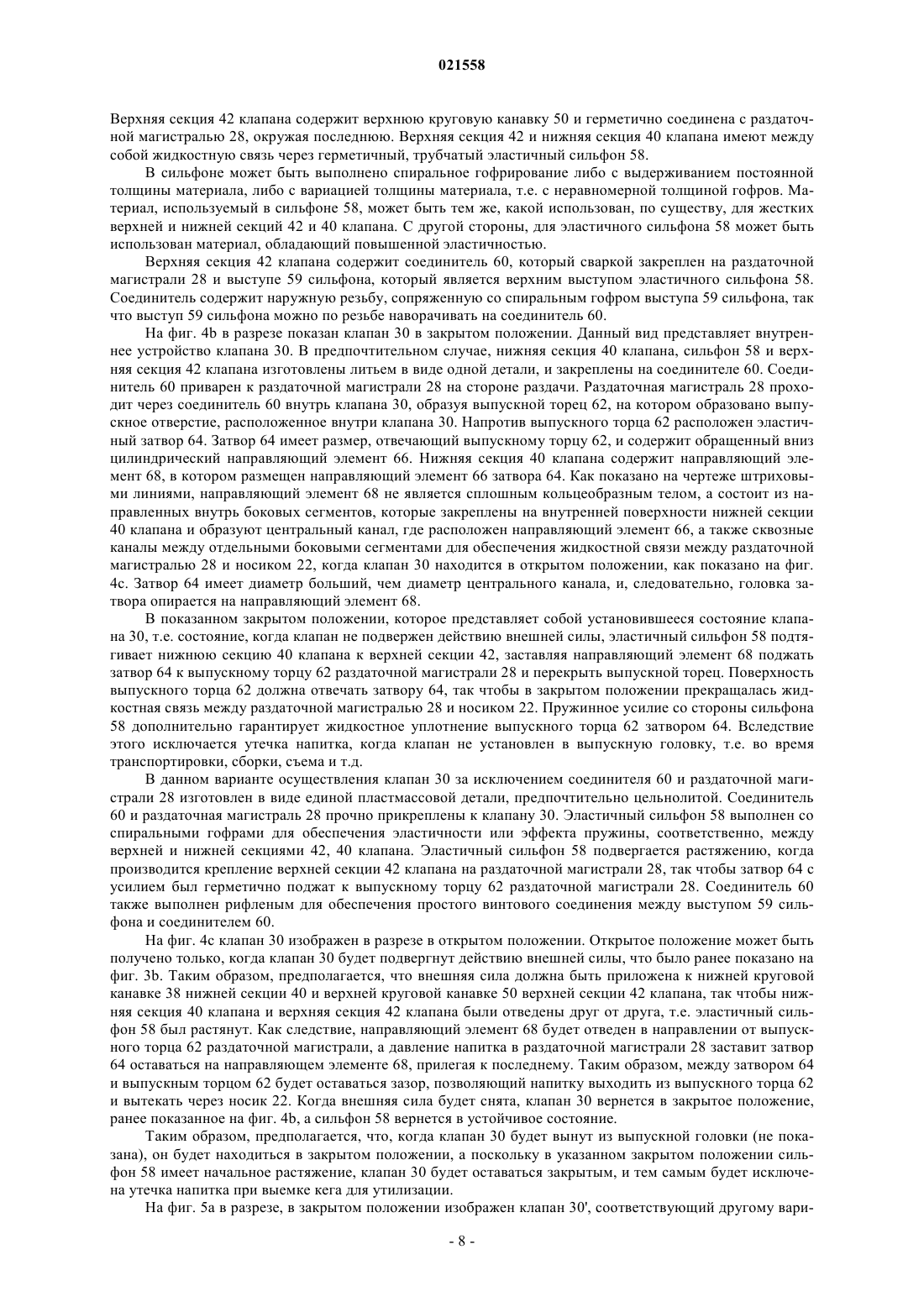

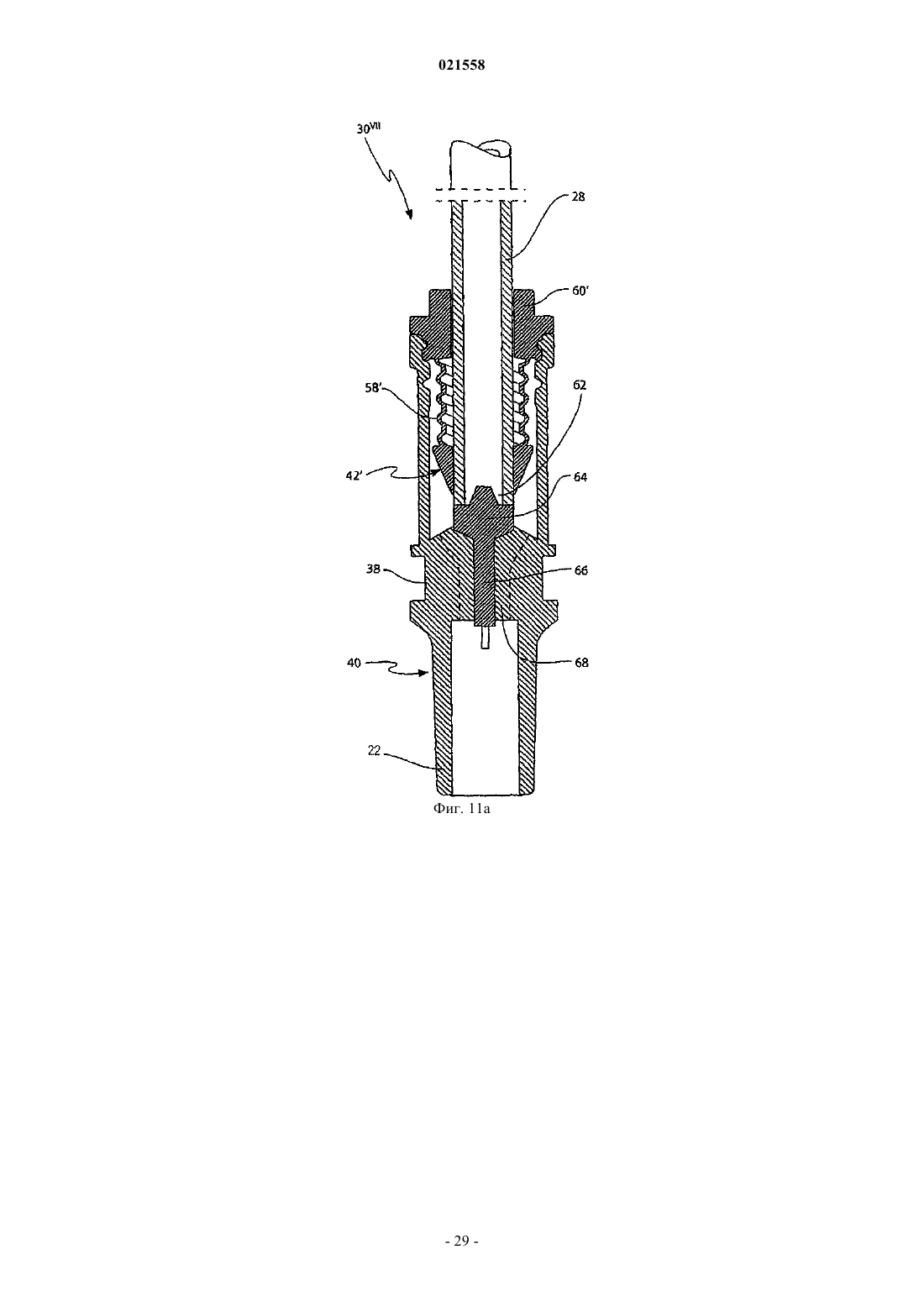

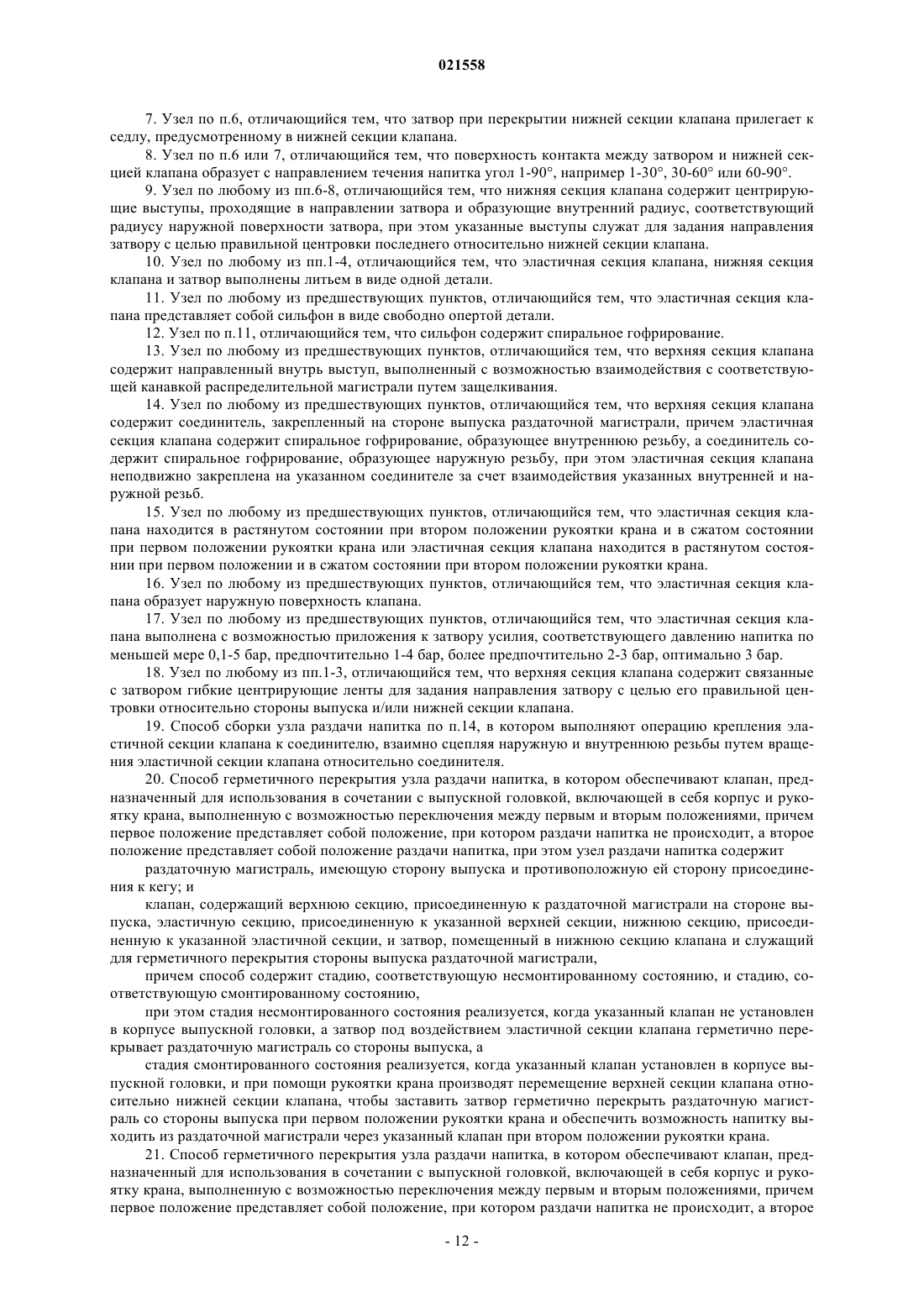

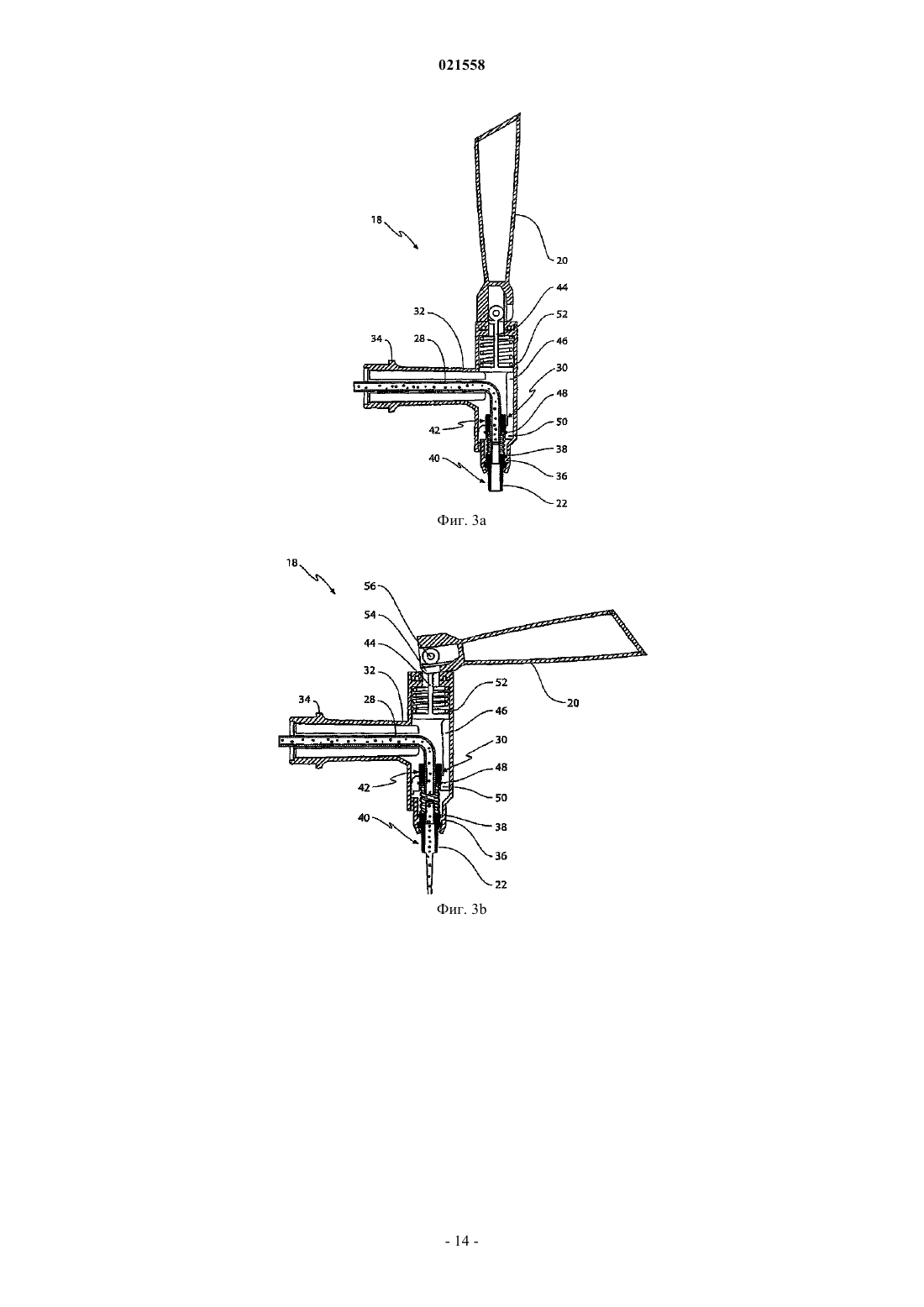

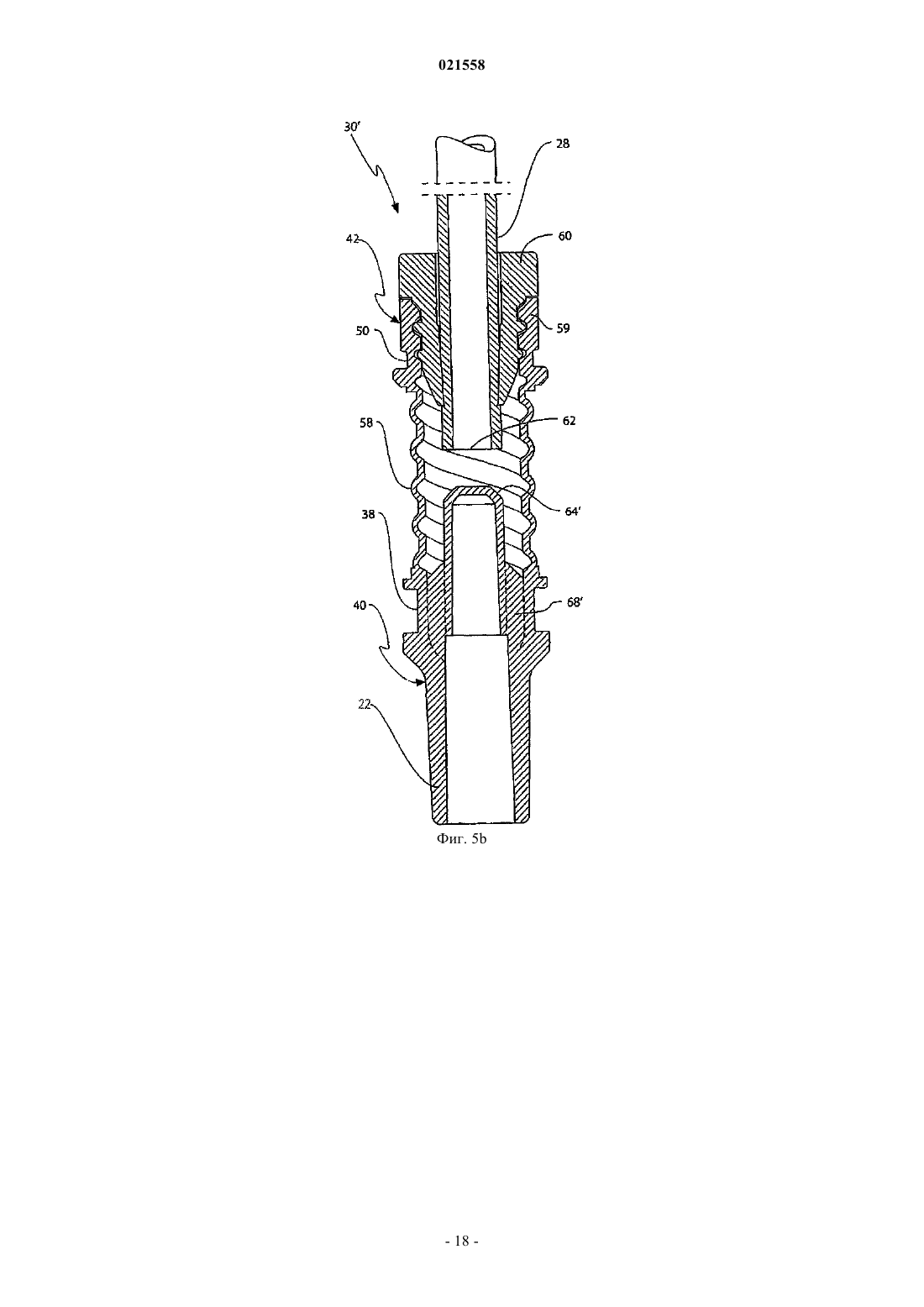

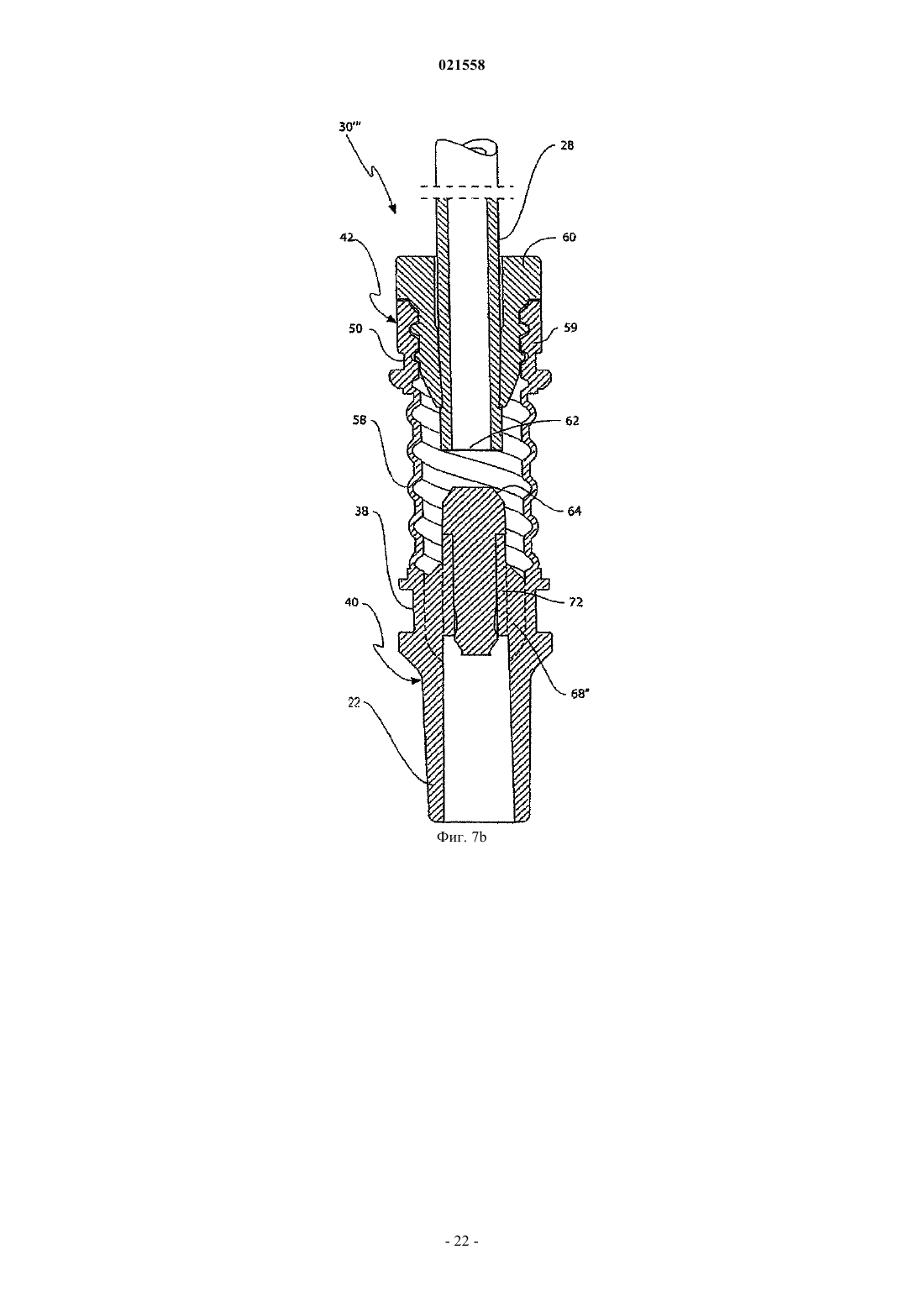

Узел раздачи напитка содержит раздаточную магистраль и клапан, предназначенный для использования с выпускной головкой, включающей в себя корпус и рукоятку крана. У раздаточной магистрали имеется сторона выпуска и сторона присоединения к кегу, а клапан содержит верхнюю секцию, эластичную секцию, нижнюю секцию, а также затвор, помещенный в нижнюю секцию и служащий для герметичного перекрытия стороны выпуска раздаточной магистрали. Когда клапан не установлен в корпусе выпускной головки, затвор принудительно запирает раздаточную магистраль, а когда клапан помещен в корпус выпускной головки, затвор вынуждают запирать раздаточную магистраль, при помощи рукоятки крана приводя в движение верхнюю и нижнюю секции клапана. Область техники, к которой относится изобретение Настоящее изобретение относится к клапану, раздаточной магистрали, способам сборки клапана и узлу раздачи напитка. Предшествующий уровень техники Заявитель выпускает и продает профессиональные системы розлива бочкового пива под маркойDraughtMaster, которые содержат систему раздачи напитка и камеру охлаждения, в которой размещается кег или упаковка с газированным пивом. Кег или упаковка с газированным пивом, в свою очередь,содержат эластичный баллон или мешок, который с наружной стороны подвергается действию повышенного давления для осуществления розлива пива. Эластичный баллон или мешок через раздаточную магистраль соединен с запорным клапаном, который помещен в канал системы розлива напитка, направляется указанным каналом и приводится в действие рукояткой крана на корпусе выпускной головки для перемещения запорного клапана между открытым и закрытым положениями. В ранее поданной заявителем европейской патентной заявке 07388021.3, номер публикации ЕР 1982951 А 1 от 22.10.2008 г., и, аналогично, в ранее поданной заявителем международной заявке PCT/DK 2008/000140, испрашивающей приоритет от вышеупомянутой европейской заявки, описан способ соединения отдельного клапана с герметичной раздаточной магистралью, после того как клапан и раздаточная магистраль установлены в корпус выпускной головки в виде отдельных элементов, причем указанное соединение устанавливается, когда рукоятку крана корпуса выпускной головки первый раз переводят из закрытого положения в открытое положение. Сущность изобретения Настоящее изобретение, в общем, относится к области усовершенствования и упрощения клапанов и узлов раздачи напитков, содержащих клапан и раздаточную магистраль, а также касается создания усовершенствованного клапана, выполненного с минимумом комплектующих элементов, в частности, в виде единой детали литой конструкции. Задачей изобретения является создание усовершенствованного клапанного элемента (клапана), выполненного с минимальным числом комплектующих элементов, в частности, цельнолитой, единой конструкции, которая благодаря эластичности материала обеспечивает возможность герметичного уплотнения и простоту операции открывания клапана путем простого растяжения или изгиба упругих и эластичных элементов указанной единой структуры. Кроме того, задача настоящего изобретения заключается в создании узла раздачи напитка, который может быть собран из клапана по изобретению, в котором решены вышеуказанные задачи, и раздаточной магистрали или, в ином варианте, создании цельного, т.е. предварительно собранного, узла раздачи напитка, содержащего раздаточную магистраль, соединенную с клапаном и зафиксированную относительно клапана, который соответствует настоящему изобретению и в котором решены вышеуказанные задачи. Решение вышеуказанных задач, получение вышеуказанных полезных качеств и отличительных признаков, наряду с решением ряда других задач, получением других полезных качеств и отличительных признаков, которые будут понятны из последующего подробного описания настоящего изобретения, в соответствии с изобретением в его первом аспекте достигается узлом раздачи напитка, содержащим раздаточную магистраль и клапан, предназначенный для использования в сочетании с выпускной головкой,включающей в себя корпус и рукоятку крана, выполненную с возможностью переключения между первым и вторым положениями, причем первое положение представляет собой положение, при котором раздачи напитка не происходит, а второе положение представляет собой положение раздачи напитка, при этом у раздаточной магистрали имеется сторона выпуска (выпускной торец) и сторона присоединения к кегу, а указанный клапан содержит верхнюю секцию, присоединенную к раздаточной магистрали на стороне выпуска, эластичную секцию, присоединенную к указанной верхней секции, нижнюю секцию, присоединенную к указанной эластичной секции, и затвор, помещенный в нижнюю секцию клапана и служащий для герметичного перекрытия выпускного торца раздаточной магистрали, причем когда указанный клапан не установлен в корпус выпускной головки, затвор под воздействием эластичной секции клапана перекрывает раздаточную магистраль в месте выпускного торца, а когда указанный клапан установлен в корпус выпускной головки, при помощи рукоятки крана производится перемещение верхней секции клапана относительно нижней секции клапана, чтобы заставить затвор герметично перекрыть раздаточную магистраль в месте выпускного торца при первом положении рукоятки крана и дать возможность напитку выходить из раздаточной магистрали через указанный клапан при втором положении рукоятки крана. Соответствующий первому аспекту изобретения клапан предпочтительно выполнить в виде элемента разового применения, т.е. элемента, утилизируемого после использования, и предпочтительно выполнить из эластомера или пластика, например мягкой или жесткой пластмассы, при этом более предпочтительны нежесткие пластмассы. Клапан предпочтительно использовать совместно с кегом для напитка и раздаточной магистралью, которые также являются элементами разового применения. Однако, с другой стороны, кег с напитком может относиться к изделиям многократного применения, как, напри-1 021558 мер, металлический кег. Выпускная головка, включая корпус выпускной головки, и рукоятка крана могут являться частями системы раздачи напитка, и они хорошо известны среди существующих устройств. Узел раздачи напитка содержит раздаточную магистраль и клапанный элемент (клапан). Клапанный элемент составляет часть запорного клапана, используемого для выборочного розлива напитка из кега. Раздаточная магистраль состоит из гибкого шланга, и на стороне присоединения к кегу раздаточная магистраль соединена с указанным кегом с напитком. На стороне раздачи (выпуска) раздаточная магистраль вместе с клапанным элементом образует запорный клапан. Сторона раздачи содержит выпускное отверстие для напитка. В контексте вышесказанного установлено, что выпускной торец раздаточной магистрали может быть использован в качестве седла клапана, т.е. затвор может достаточно эффективно перекрывать раздаточную магистраль, прилегая к выпускному торцу, и в силу этого отдельное седло клапана можно опустить. Чтобы получить надлежащий эффект герметизации, раздаточная магистраль должна быть эластичной, а выпускной торец предпочтительно должен быть ориентирован относительно затвора под прямым углом. Затвор должен иметь размер, подходящий для перекрытия всего отверстия для выпуска напитка на выпускном торце, и может частично заходить в раздаточную магистраль для лучшего центрирования. Соответствующие поверхности контакта затвора и выпускного торца должны быть ровными,чтобы обеспечивать герметизацию. Если учитывать эластичность материала клапана, то существует риск перекоса затвора относительно отверстия для выпуска напитка, что может привести к утечке. Использование эластичной раздаточной магистрали может значительно снизить риск утечки, поскольку раздаточная магистраль может совершать изгиб в направлении затвора. Ниже будут рассмотрены некоторые дополнительные меры по предотвращению утечек. Эластичная секция клапана должна обладать упругостью, и при сборке клапана в ней должно создаваться предварительное напряжение, т.е. эластичная секция должна воздействовать на нижнюю секцию клапана в направлении навстречу верхней секции клапана, когда клапан не установлен в корпус выпускной головки, т.е. когда клапан находится в покое. Поскольку затвор размещен в нижней секции клапана, на затвор будет действовать сила, поджимающая его к выпускному торцу раздаточной магистрали. Такое предварительное напряжение в эластичной секции клапана обеспечивает силу уплотнения, которая должна компенсировать любое давление напитка. Таким образом, когда клапан не помещен в корпус выпускной головки, раздаточная магистраль герметично перекрыта, и кег с напитком и узел раздачи напитка можно перевозить и устанавливать в выпускную головку и систему раздачи напитка без какоголибо риска утечки напитка. Таким образом, нет необходимости в дополнительных клапанах, например,клапанах с пробиванием отверстия или аналогичных клапанах разового действия, для предотвращения утечек при транспортировке и установке. Когда кег будет опорожнен и потребуется его замена, узел раздачи напитка нужно будет извлечь из выпускной головки, т.е. произвести демонтаж. Благодаря использованию клапана, соответствующего настоящему изобретению в его первом аспекте, такой клапан при демонтаже закроется, и утечка напитка,который предположительно остался в опорожненном кеге, будет исключена. Когда клапан окажется установленным в корпус выпускной головки, т.е. будет помещен в выпускную головку, и выпускная головка будет закрыта, управление движением клапана будет осуществляться посредством рукоятки крана. Рукоятка крана может, например, охватывать верхнюю секцию клапана и нижнюю секцию клапана, обеспечивая прилегание затвора к выпускному торцу, даже если на затвор действует большая сила, которая может иметь место в случае газированных напитков и/или когда в системе раздачи напитка используется высокое давление вытеснения. Когда рукоятка крана находится в первом положении, т.е. в положении, при котором раздачи напитка не происходит, клапан закрыт, т.е. занимает такое же положение, какое он занимал, когда не был установлен в выпускную головку. Для исключения утечек необходимо проследить, чтобы при установке и при демонтаже рукоятка крана находилась в первом положении. Когда рукоятку крана переводят во второе положение, верхняя и нижняя секции клапана перемещаются друг относительно друга, заставляя затвор отойти от выпускного торца и тем самым давая возможность разливать напиток. Согласно другому отличительному признаку изобретения в его первом аспекте эластичная секция клапана, нижняя секция клапана и затвор выполнены литьем, целиком в виде одной детали. Предполагается, что для всех вышеуказанных частей может быть использован один и тот же материал, и таким образом они могут быть отлиты в виде единой детали. Материал сам по себе должен обладать эластичностью,однако, по существу, не должен быть упругим. Пружинные свойства эластичной секции клапана обеспечиваются гофрированием. Согласно другому отличительному признаку изобретения в его первом аспекте нижняя секция клапана, или, в ином варианте, затвор, содержит направляющие выступы, образующие жидкостной канал,причем затвор выполнен литьем в виде отдельной детали, содержит головку с радиусом, большим, чем радиус указанного канала, и расположен между указанным каналом и выпускным торцом, при этом затвор также содержит направляющий элемент, направление которому задают вышеуказанные направляющие выступы. Затвор может представлять собой отдельную деталь, которая размещена в нижней сек-2 021558 ции клапана между выпускным торцом и направляющими выступами. Когда клапан закрывают, направляющие выступы вынуждают затвор упереться в выпускной торец. Когда клапан открывают и направляющие выступы отводятся от выпускного торца, давление напитка, действующее в раздаточной магистрали, заставляет затвор отойти от выпускного торца, но оставаться при этом в контакте с направляющими выступами. Согласно другому отличительному признаку изобретения в его первом аспекте эластичная секция клапана представляет собой камеру с гофрированными стенками - сильфон, при этом указанный сильфон является свободно опертой деталью. Выполнение сильфона в виде свободно опертой детали, которая имеет надлежащую толщину, может гарантировать отсутствие каких-либо нежелательных внешних деформаций, вызванных силами, которые могут действовать на сильфон изнутри в силу высокого давления напитка. Согласно другому отличительному признаку изобретения в его первом аспекте сильфон содержит спиральное гофрирование. За счет использования спирального гофрирования можно обеспечить линейную упругость сильфона. В некоторых вариантах осуществления спиральное гофрирование может быть выполнено неоднородным по толщине, например, гофрированная поверхность может включать спираль из более толстого материала, обеспечивающего конструктивную устойчивость и упругость сильфона. В других вариантах осуществления спиральное гофрирование может обеспечиваться формой гофров, в то время как толщина указанных эластичных гофров может поддерживаться постоянной. Согласно другому отличительному признаку изобретения в его первом аспекте верхняя секция клапана содержит соединитель, закрепленный на стороне выпуска раздаточной магистрали, причем эластичная секция клапана содержит спиральное гофрирование, образующее внутреннюю резьбу, а соединитель содержит спиральное рифление, образующее наружную резьбу, при этом эластичная секция клапана неподвижно закреплена на указанном соединителе за счет взаимодействия указанных внутренней и наружной резьб. Благодаря использованию спирального гофрирования в качестве резьбы и применению соединителя с ответной наружной резьбой, который приварен к раздаточной магистрали на стороне выпуска, клапан может быть посажен на раздаточную магистраль по резьбе. Тем самым, клапан можно просто и надежно присоединять к раздаточной магистрали, а спиральное гофрирование будет иметь двойное назначение - придавать упругие свойства и обеспечивать фиксацию. В некоторых вариантах осуществления для упрощения крепления к соединителю на верхней стороне эластичного сильфона может потребоваться наличие выступающей гофрированной части. У такой выступающей части должна быть внутренняя резьба, однако, с наружной стороны данная часть может иметь большую толщину и быть менее гибкой. Согласно еще одному отличительному признаку изобретения в его первом аспекте эластичная секция клапана находится в растянутом состоянии при втором положении рукоятки крана и в сжатом состоянии при первом положении рукоятки крана, или, в ином варианте, эластичная секция клапана находится в растянутом состоянии при первом положении, и в сжатом состоянии при втором положении рукоятки крана. Обычно, эластичную секцию клапана при сборке устанавливают в растянутом состоянии,которое создает направленное внутрь пружинное усилие, и при втором положении рукоятки крана эластичная секция клапана растягивается еще сильнее. Однако в некоторых вариантах осуществления может быть предпочтительным устанавливать эластичную секцию клапана в сжатом состоянии, чтобы при втором положении рукоятки крана данная секция получала дополнительное сжатие. Согласно еще одному отличительному признаку изобретения в его первом аспекте эластичная секция клапана образует наружную поверхность клапана. В целях сокращения количества используемого материала эластичная секция клапана в типичном случае образует наружную поверхность клапана между раздаточной магистралью и нижней секцией клапана. Согласно еще одному отличительному признаку изобретения в его первом аспекте эластичная секция клапана выполнена с возможностью приложения к затвору усилия, соответствующего давлению напитка по меньшей мере 0,1-5 бар, предпочтительно 1-4 бар, более предпочтительно 2-3 бар, а оптимально 3 бар. В типичном варианте осуществления эластичная секция клапана прикладывает к затвору запирающее усилие (т.е. силу, действующую между затвором и выпускным торцом), достаточное для предотвращения утечек при транспортировке и в процессе нормальной установки и демонтажа, но меньшее,чем усилие, создаваемое давлением вытеснения напитка в системе раздачи, поскольку, когда клапан установлен в выпускную головку, утечкам препятствует сама выпускная головка. Однако в более сложном варианте осуществления эластичная секция клапана может прикладывать более высокое запирающее усилие, по меньшей мере, равное усилию, создаваемому давлением вытеснения напитка в системе раздачи, чтобы воспрепятствовать утечкам при случайном открывании крана выпускной головки, прежде чем будет сброшено давление в системе раздачи напитка. Согласно другому отличительному признаку изобретения в его первом аспекте при перекрытии раздаточной магистрали затвор клапана прилегает либо к выпускному торцу раздаточной магистрали,либо, в ином варианте, - к седлу, предусмотренному в верхней секции клапана. В типичном случае, в качестве седла используется выпускной торец раздаточной магистрали, о чем говорилось выше. Однако согласно другому варианту в верхней секции клапана может быть предусмотрено седло, которое может быть адаптировано для обеспечения лучшей герметичности и центрирования затвора. Согласно другому отличительному признаку изобретения в его первом аспекте поверхность контакта между затвором и выпускным торцом образует с направлением течения напитка угол 1-90, например 1-30, 30-60 или 60-90. Использование угла меньше 90 предполагает, что затвор имеет конусную форму, что может обеспечивать улучшенную центровку и герметичность перекрытия при прилегании затвора к выпускному торцу. Согласно еще одному отличительному признаку изобретения в его первом аспекте верхняя секция клапана содержит центрирующие выступы, проходящие в направлении затвора и образующие внутренний радиус, соответствующий радиусу наружной поверхности затвора, при этом указанные выступы служат для задания направления затвору с целью правильной центровки последнего относительно выпускного торца. Центрирующие выступы предусмотрены в верхней секции клапана и выступают в направлении затвора в виде сегментов, чтобы обеспечить течение напитка, когда клапан открыт. Согласно еще одному отличительному признаку изобретения в его первом аспекте верхняя секция клапана может содержать связанные с затвором гибкие центрирующие ленты, при этом указанные центрирующие ленты служат для задания направления затвору с целью его правильной центровки относительно выпускного торца и/или нижней секции клапана. Центрирующие ленты обладают упругостью и связывают затвор с верхней секцией клапана, давая напитку возможность проходить между ними, когда клапан открыт. Согласно еще одному отличительному признаку изобретения в его первом аспекте верхняя секция клапана может содержать направленный внутрь выступ, выполненный с возможностью взаимодействия с соответствующей канавкой распределительной магистрали путем защелкивания. В типичном случае верхняя секция клапана может быть приварена к раздаточной магистрали или, в ином варианте, может быть плотно посажена на раздаточную магистраль, однако, в частности, верхняя секция клапана может содержать один или более направленных внутрь выступов, например, в виде борта или шипов. Направленные внутрь выступы взаимодействуют с одним или более углублениями на раздаточной магистрали,так что при установке клапана в узел раздачи напитка потребитель может защелкиванием фиксировать раздаточную магистраль в верхней секции клапана. Решение вышеуказанных задач, получение вышеуказанных полезных качеств и отличительных признаков, наряду с решением ряда других задач, получением других полезных качеств и отличительных признаков, которые будут понятны из последующего подробного описания настоящего изобретения, в соответствии с изобретением в его втором аспекте достигается узлом раздачи напитка, содержащим раздаточную магистраль и клапан, предназначенный для использования в сочетании с выпускной головкой,включающей в себя корпус и рукоятку крана, выполненную с возможностью переключения между первым и вторым положениями, причем первое положение представляет собой положение, при котором раздачи напитка не происходит, а второе положение представляет собой положение раздачи напитка, при этом у раздаточной магистрали имеется сторона выпуска и сторона присоединения к кегу, а указанный клапан содержит верхнюю секцию, присоединенную к раздаточной магистрали на стороне выпуска, эластичную секцию, присоединенную к указанной верхней секции, нижнюю секцию, присоединенную к указанной эластичной секции, и затвор, помещенный в верхнюю секцию клапана и служащий для герметичного перекрытия нижней секции клапана, причем когда указанный клапан не установлен в корпусе выпускной головки, затвор под воздействием эластичной секции клапана перекрывает нижнюю секцию клапана, а когда указанный клапан установлен в корпусе выпускной головки, при помощи рукоятки крана производится перемещение верхней секции клапана относительно нижней секции клапана, чтобы заставить затвор герметично перекрыть нижнюю секцию клапана при первом положении рукоятки крана и дать возможность напитку выходить из раздаточной магистрали через указанный клапан при втором положении рукоятки крана. Согласно еще одному отличительному признаку изобретения в его втором аспекте затвор при перекрытии нижней секции клапана прилегает к седлу, предусмотренному в нижней секции клапана. Седло клапана может быть адаптировано для обеспечения лучшей герметичности и центрирования затвора относительно нижней секции клапана. Согласно еще одному отличительному признаку изобретения в его втором аспекте нижняя секция клапана содержит центрирующие выступы, проходящие в направлении затвора и образующие внутренний радиус, соответствующий радиусу наружной поверхности затвора, при этом указанные выступы служат для задания направления затвору с целью правильной центровки последнего относительно нижней секции клапана. Также предполагается, что элементы клапана, соответствующего настоящему изобретению в его первом и втором аспектах, можно комбинировать, чтобы получить клапан, в котором затвор служит для запирания как выпускного торца раздаточной магистрали, так и одновременно нижней секции клапана,и, тем самым, добиться того, чтобы в клапане было реализовано двойное герметичное перекрытие для увеличения непроницаемости в отношении жидкости и снижения риска утечек. В предпочтительном случае такой клапан может также содержать вышеупомянутые упругие центрирующие ленты для удержания затвора и задания направления. Также предполагается, что любой отличительный признак настоящего изобретения в его первом аспекте может быть в равной мере применим в отношении настоящего изобретения в его втором аспекте. Решение вышеуказанных задач, получение вышеуказанных полезных качеств и отличительных признаков, наряду с решением ряда других задач, получением других полезных качеств и отличительных признаков, которые будут понятны из последующего подробного описания настоящего изобретения, в соответствии с изобретением в его третьем аспекте достигается узлом раздачи напитка, содержащим раздаточную магистраль и клапан, соответствующий настоящему изобретению в его первом и/или втором аспекте. Также предусматривается и сборка раздаточной магистрали и клапана в указанный узел. Решение вышеуказанных задач, получение вышеуказанных полезных качеств и отличительных признаков, наряду с решением ряда других задач, получением других полезных качеств и отличительных признаков, которые будут понятны из последующего подробного описания настоящего изобретения, в соответствии с изобретением в его четвертом аспекте достигается способом сборки узла раздачи напитка, в котором подготавливают раздаточную магистраль и клапан, описанные выше и содержащие сопряженные внутреннюю и наружную резьбы, и выполняют операцию крепления эластичной секции клапана к соединителю, взаимно сцепляя наружную и внутреннюю резьбы путем вращения эластичной секции клапана относительно соединителя. В типичном случае, клапан и раздаточная магистраль уже соединены друг с другом перед отправкой узла раздачи напитка потребителю, однако, иногда может быть предпочтительным дать возможность потребителю самому собрать узел раздачи напитка простым свинчиванием соединителя с эластичной секцией клапана. Решение вышеуказанных задач, получение вышеуказанных полезных качеств и отличительных признаков, наряду с решением ряда других задач, получением других полезных качеств и отличительных признаков, которые будут понятны из последующего подробного описания настоящего изобретения, в соответствии с изобретением в его пятом аспекте достигается способом герметичного перекрытия узла раздачи напитка, в котором подготавливают клапан, предназначенный для использования в сочетании с выпускной головкой, включающей в себя корпус и рукоятку крана, выполненную с возможностью переключения между первым и вторым положениями, причем первое положение представляет собой положение, при котором раздачи напитка не происходит, а второе положение представляет собой положение раздачи напитка, при этом узел раздачи напитка содержит раздаточную магистраль, у которой имеется сторона выпуска и противоположная сторона - сторона присоединения к кегу; и клапан, содержащий верхнюю секцию, присоединенную к раздаточной магистрали на стороне выпуска, эластичную секцию, присоединенную к указанной верхней секции, нижнюю секцию, присоединенную к указанной эластичной секции, и затвор, помещенный в нижнюю секцию клапана и служащий для герметичного перекрытия выпускного торца раздаточной магистрали,причем способ содержит стадию, соответствующую несмонтированному состоянию, и стадию, соответствующую смонтированному состоянию,при этом стадия несмонтированного состояния реализуется, когда указанный клапан не установлен в корпусе выпускной головки, а затвор под воздействием эластичной секции клапана перекрывает раздаточную магистраль в месте выпускного торца, а стадия смонтированного состояния реализуется, когда указанный клапан установлен в корпусе выпускной головки, и при помощи рукоятки крана производят перемещение верхней секции клапана относительно нижней секции клапана, чтобы заставить затвор герметично перекрыть раздаточную магистраль в месте выпускного торца при первом положении рукоятки крана и дать возможность напитку выходить из раздаточной магистрали через указанный клапан при втором положении рукоятки крана. Решение вышеуказанных задач, получение вышеуказанных полезных качеств и отличительных признаков, наряду с решением ряда других задач, получением других полезных качеств и отличительных признаков, которые будут понятны из последующего подробного описания настоящего изобретения, в соответствии с изобретением в его шестом аспекте достигается способом герметичного перекрытия узла раздачи напитка, в котором подготавливают клапан, предназначенный для использования в сочетании с выпускной головкой, включающей в себя корпус и рукоятку крана, выполненную с возможностью переключения между первым и вторым положениями, причем первое положение представляет собой положение, при котором раздачи напитка не происходит, а второе положение представляет собой положение раздачи напитка, при этом узел раздачи напитка содержит раздаточную магистраль, у которой имеется сторона выпуска и противоположная сторона - сторона присоединения к кегу; и клапан, содержащий верхнюю секцию, присоединенную к раздаточной магистрали на стороне выпуска, эластичную секцию, присоединенную к указанной верхней секции, нижнюю секцию, присоединенную к указанной эластичной секции, и затвор, помещенный в верхнюю секцию клапана и служащий для герметичного перекрытия нижней секции клапана,причем способ содержит стадию, соответствующую несмонтированному состоянию, и стадию, соответствующую смонтированному состоянию,при этом стадия несмонтированного состояния реализуется, когда указанный клапан не установлен в корпусе выпускной головки, а затвор под воздействием эластичной секции клапана перекрывает нижнюю секцию клапана, а стадия смонтированного состояния реализуется, когда указанный клапан установлен в корпусе выпускной головки, и при помощи рукоятки крана производят перемещение верхней секции клапана относительно нижней секции клапана, чтобы заставить затвор герметично перекрыть нижнюю секцию клапана при первом положении рукоятки крана и дать возможность напитку выходить из раздаточной магистрали через указанный клапан при втором положении рукоятки крана. Также предполагается, что вышеуказанные способы, соответствующие настоящему изобретению в его пятом и шестом аспектах, могут быть использованы в сочетании с любым из клапанов, соответствующих настоящему изобретению в его первом и/или втором аспектах. Перечень чертежей Варианты выполнения настоящего изобретения будут подробнее описаны ниже со ссылками на прилагаемые чертежи, на которых фиг. 1 представляет вид сбоку узла раздачи напитка известного уровня техники под названиемHome DraughtMaster; фиг. 2 в перспективной проекции и с частичным разрезом изображает выпускную колонку, включающую в себя рукоятку крана и раздаточную магистраль узла раздачи напитка известного уровня техники под названием Professional DraughtMaster; фиг. 3 а представляет собой вид сбоку в разрезе рукоятки крана, также представленной на фиг. 2,причем рукоятка крана показана в закрытом положении; фиг. 3b представляет собой вид сбоку в разрезе, аналогичный фиг. 3a, но рукоятка крана показана в открытом положении; фиг. 4 а, 4b и 4 с изображают первый, и в данное время предпочтительный, вариант осуществления клапана с видом снаружи и в разрезе соответственно в закрытом и открытом положениях; фиг. 5 а и 5b изображают другой вариант осуществления клапана, выполненный литьем в виде единой детали соответственно в закрытом и открытом положениях; фиг. 6 а и 6b изображают еще один вариант осуществления клапана, содержащего направляющие выступы для затвора соответственно в закрытом и открытом положениях; фиг. 7 а и 7b изображают другой вариант осуществления клапана, содержащего направляющую трубку для затвора соответственно в закрытом и открытом положениях; фиг. 8 а и 8b изображают еще один вариант осуществления клапана, содержащего седло соответственно в закрытом и открытом положениях; фиг. 9 а и 9b изображают другой вариант осуществления клапана, содержащего направляющие ленты соответственно в закрытом и открытом положениях; фиг. 10 а и 10b изображают еще один вариант осуществления клапана, содержащего затвор с выполненными за одно целое направляющими выступами со сквозными каналами соответственно в закрытом и открытом положениях; фиг. 11 а и 11b изображают другой вариант осуществления клапана с внутренней эластичной секцией соответственно в закрытом и открытом положениях; фиг. 12 а и 12b изображают еще один вариант осуществления клапана, содержащего каплеобразный затвор и седло соответственно в закрытом и открытом положениях; фиг. 13 а и 13b изображают другой вариант осуществления клапана с держателем затвора соответственно в закрытом и открытом положениях. Сведения, подтверждающие возможность осуществления изобретения В последующем описании и на чертежах идентичные компоненты и элементы, присутствующие на различных фигурах чертежей, обозначены одинаковыми позиционными номерами, а компоненты или элементы, отличающиеся от ранее описанного соответствующего компонента или элемента, однако, выполняющие в основном ту же самую функцию, что и ранее описанный компонент или элемент, соответственно, обозначены тем же позиционным номером, что и ранее описанный компонент или элемент, но с добавлением штриха, указывающего на геометрические отличия от соответствующего ранее описанного компонента или элемента. На фиг. 1 изображена система 10 розлива (раздачи) напитка для профессионального или бытового применения, отвечающая существующему уровню техники, и известная помимо прочего из международных публикаций 04/099060, 07/019848, 07/019849, 07/019850, 07/019851. Система 10 розлива напитка содержит герметизируемый корпус 12, включающий в себя камеру охлаждения, в которую помещен кег с напитком (на чертеже не показан). Напиток в предпочтительном случае может представлять собой газированный напиток, такой как пиво. Кег, в котором находится напиток, содержит эластичный баллон или мешок, в который и помещен указанный напиток. Эластичный баллон или мешок через раздаточную магистраль (не показана) соединен с клапаном (не показан) на стороне выпуска раздаточной магистрали. Для создания давления в кеге и его охлаждения используется устройство 14. Доступ к кегу с напитком может быть получен путем открывания крышки корпуса 12 после поворота и откидывания верхней части корпуса 12 назад. Розлив напитка можно производить в стакан 16 через выпускную головку 18, находящуюся на стороне выпуска раздаточной магистрали. Выпускная головка 18 содержит в себе клапан, который подробнее будут описан ниже. Клапаном управляют посредством рукоятки 20. При приведении в действие рукоятки 20 клапана напиток начинает вытекать из носика 22, который расположен в выпускной головке 18 после клапана. Посредством выпускной головки 18 и рукоятки 20 осуществляется перевод элемента клапана из закрытого положения в открытое положение для розлива пива в стакан 16. Элемент клапана будет описан подробно согласно фиг. 4-10. На фиг. 2 показан другой вариант осуществления системы 10' розлива напитка, содержащей выпускную колонку 24, включающую в себя выпускную головку 18. Выпускную колонку 24 в предпочтительном случае располагают на барной стойке или в аналогичном месте. Раздаточная магистраль 28 проходит через внутреннюю часть выпускной головки 18' выпускной колонки 24, при этом, как показано,клапан 30 свободно подвешен на стороне выпуска раздаточной магистрали 28 и готов к тому, чтобы его надлежащим образом поместили внутрь выпускной головки 18'. В типичном случае, кег с напитком, раздаточная магистраль 28 и клапан 30 поставляются заказчику в предварительно собранном виде в виде узла кега разового применения. В процессе транспортировки к заказчику раздаточный клапан закрыт. Чтобы предотвратить случайную утечку напитка дополнительно может быть предусмотрено опечатывание, препятствующее несанкционированному открыванию магистрали. Доступ к внутреннему пространству выпускной головки 18' может быть получен путем открывания крышки 26. Клапан 30 размещен внутри выпускной головки 18'. Раздаточная магистраль 28 проходит от клапана сквозь выпускную головку 18', через выпускную колонку 24 и к кегу с напитком (не показан). Кег с напитком предпочтительно размещать вблизи выпускной колонки 24, например, в охлаждаемом пространстве ниже барной стойки. Клапан 30 располагают внутри выпускной головки 18' в определенном положении - таком, чтобы при закрывании крышки 26 клапан оказался зафиксированным внутри выпускной головки 18'. Приводя в действие рукоятку крана 20, клапан 30 открывают, и напиток может вытекать из кега через раздаточную магистраль 28 и клапан 30 наружу. На фиг. 3 а и 3b показана выпускная головка 18', содержащая корпус 32, который образует изгиб под прямым углом, в который помещена раздаточная магистраль 28 и зафиксирована в определенном положении. На корпусе 32 выпускной головки предусмотрен установочный фланец 34 для крепления к выпускной колонке или аналогичному элементу. Раздаточная магистраль 28 представляет собой шланг, и выполнена из эластичного полимерного материала. Выпускная головка 18' также содержит рукоятку 20 крана, которая выступает вверх от корпуса 32 выпускной головки, и за счет смещающей пружины 52 может принимать два различных положения: показанное на фиг. 3a первое положение, при котором рукоятка 20 крана расположена вертикально, и показанное на фиг. 3b второе положение, при котором рукоятка 20 крана повернута вправо и опущена, как стандартная рукоятка крана системы розлива напитка, и занимает горизонтальное положение, открывающее узел раздачи напитка, вызывая истечение напитка из раздаточной магистрали 10. Клапан 30 состоит из верхней секции 42 и нижней секции 40, причем верхняя секция расположена выше по течению напитка относительно нижней секции. Рукоятка 20 крана взаимодействует со штоком 44, воздействующим на гильзу 46, которая сцеплена с верхним круговым фланцем 48 верхней секции 42 клапана 30 (что более подробно будет описано ниже согласно фиг. 4-10). При этом, когда рукоятку 20 крана опускают из вертикального положения, изображенного на фиг. 3a, во второе, горизонтальное положение, происходит подъем верхней секции 42 клапана 30 в положение, показанное на фиг. 3b, в то время как нижняя секция 40 клапана 30 удерживается неподвижно относительно корпуса 32 выпускной головки за счет нижнего кругового фланца 36 корпуса 32, который заходит в нижнюю круговую канавку 38 нижней секции 40 клапана 30. Когда рукоятку 20 поднимают из второго, горизонтального положения, изображенного на фиг. 3b, в первое, вертикальное положение, гильза 46 вынуждает верхнюю секцию 42 клапана 30 перейти в положение закрытия, показанное на фиг. 3a. Установить клапан 30 в выпускную головку 18' можно только, когда головка 18' находится в положении закрытия,т.е. когда рукоятка 20 крана находится в первом положении. Смещающая пружина 52 установлена вокруг штока 44 и создает усилие между корпусом 32 выпускной головки и гильзой 46. Шток 44 и гильза 46, тем самым, подвержены действию направленной вниз силы, которая заставляет верхнюю секцию 42 клапана оставаться вблизи нижней секции 40 клапана, а рукоятку 20 крана оставаться в вертикальном положении. Когда рукоятку 20 крана переведут из вертикального положения (фиг. 3a) в горизонтальное положение (фиг. 3b), верхняя секция 42 клапана 30 будет поднята в открытое положение. На нижней передней части рукоятки 20 крана имеется вырез 54, а верхняя часть штока 44 содержит болт 56. Когда рукоятку крана переводят из вертикального в горизонтальное положение, вырез 54 захватывает болт 56, и поднимает болт 56 со штоком 44 вверх, заставляя сжиматься пружину 52. Когда шток 44 движется вверх, гильза 46 и верхняя секция 42 клапана 30 также движутся вверх относительно нижней секции 40 клапана. Тем самым клапан 30 открывается, и напиток может проходить из раздаточной магистрали 28 через клапан 30 и вытекать наружу. На фиг. 4 а клапан 30 показан в увеличенном виде. Клапан содержит верхнюю секцию 42 и нижнюю секцию 40. Нижняя секция 40 клапана образует носик 22 и содержит нижнюю круговую канавку 38. Верхняя секция 42 клапана содержит верхнюю круговую канавку 50 и герметично соединена с раздаточной магистралью 28, окружая последнюю. Верхняя секция 42 и нижняя секция 40 клапана имеют между собой жидкостную связь через герметичный, трубчатый эластичный сильфон 58. В сильфоне может быть выполнено спиральное гофрирование либо с выдерживанием постоянной толщины материала, либо с вариацией толщины материала, т.е. с неравномерной толщиной гофров. Материал, используемый в сильфоне 58, может быть тем же, какой использован, по существу, для жестких верхней и нижней секций 42 и 40 клапана. С другой стороны, для эластичного сильфона 58 может быть использован материал, обладающий повышенной эластичностью. Верхняя секция 42 клапана содержит соединитель 60, который сваркой закреплен на раздаточной магистрали 28 и выступе 59 сильфона, который является верхним выступом эластичного сильфона 58. Соединитель содержит наружную резьбу, сопряженную со спиральным гофром выступа 59 сильфона, так что выступ 59 сильфона можно по резьбе наворачивать на соединитель 60. На фиг. 4b в разрезе показан клапан 30 в закрытом положении. Данный вид представляет внутреннее устройство клапана 30. В предпочтительном случае, нижняя секция 40 клапана, сильфон 58 и верхняя секция 42 клапана изготовлены литьем в виде одной детали, и закреплены на соединителе 60. Соединитель 60 приварен к раздаточной магистрали 28 на стороне раздачи. Раздаточная магистраль 28 проходит через соединитель 60 внутрь клапана 30, образуя выпускной торец 62, на котором образовано выпускное отверстие, расположенное внутри клапана 30. Напротив выпускного торца 62 расположен эластичный затвор 64. Затвор 64 имеет размер, отвечающий выпускному торцу 62, и содержит обращенный вниз цилиндрический направляющий элемент 66. Нижняя секция 40 клапана содержит направляющий элемент 68, в котором размещен направляющий элемент 66 затвора 64. Как показано на чертеже штриховыми линиями, направляющий элемент 68 не является сплошным кольцеобразным телом, а состоит из направленных внутрь боковых сегментов, которые закреплены на внутренней поверхности нижней секции 40 клапана и образуют центральный канал, где расположен направляющий элемент 66, а также сквозные каналы между отдельными боковыми сегментами для обеспечения жидкостной связи между раздаточной магистралью 28 и носиком 22, когда клапан 30 находится в открытом положении, как показано на фиг. 4 с. Затвор 64 имеет диаметр больший, чем диаметр центрального канала, и, следовательно, головка затвора опирается на направляющий элемент 68. В показанном закрытом положении, которое представляет собой установившееся состояние клапана 30, т.е. состояние, когда клапан не подвержен действию внешней силы, эластичный сильфон 58 подтягивает нижнюю секцию 40 клапана к верхней секции 42, заставляя направляющий элемент 68 поджать затвор 64 к выпускному торцу 62 раздаточной магистрали 28 и перекрыть выпускной торец. Поверхность выпускного торца 62 должна отвечать затвору 64, так чтобы в закрытом положении прекращалась жидкостная связь между раздаточной магистралью 28 и носиком 22. Пружинное усилие со стороны сильфона 58 дополнительно гарантирует жидкостное уплотнение выпускного торца 62 затвором 64. Вследствие этого исключается утечка напитка, когда клапан не установлен в выпускную головку, т.е. во время транспортировки, сборки, съема и т.д. В данном варианте осуществления клапан 30 за исключением соединителя 60 и раздаточной магистрали 28 изготовлен в виде единой пластмассовой детали, предпочтительно цельнолитой. Соединитель 60 и раздаточная магистраль 28 прочно прикреплены к клапану 30. Эластичный сильфон 58 выполнен со спиральными гофрами для обеспечения эластичности или эффекта пружины, соответственно, между верхней и нижней секциями 42, 40 клапана. Эластичный сильфон 58 подвергается растяжению, когда производится крепление верхней секции 42 клапана на раздаточной магистрали 28, так чтобы затвор 64 с усилием был герметично поджат к выпускному торцу 62 раздаточной магистрали 28. Соединитель 60 также выполнен рифленым для обеспечения простого винтового соединения между выступом 59 сильфона и соединителем 60. На фиг. 4 с клапан 30 изображен в разрезе в открытом положении. Открытое положение может быть получено только, когда клапан 30 будет подвергнут действию внешней силы, что было ранее показано на фиг. 3b. Таким образом, предполагается, что внешняя сила должна быть приложена к нижней круговой канавке 38 нижней секции 40 и верхней круговой канавке 50 верхней секции 42 клапана, так чтобы нижняя секция 40 клапана и верхняя секция 42 клапана были отведены друг от друга, т.е. эластичный сильфон 58 был растянут. Как следствие, направляющий элемент 68 будет отведен в направлении от выпускного торца 62 раздаточной магистрали, а давление напитка в раздаточной магистрали 28 заставит затвор 64 оставаться на направляющем элементе 68, прилегая к последнему. Таким образом, между затвором 64 и выпускным торцом 62 будет оставаться зазор, позволяющий напитку выходить из выпускного торца 62 и вытекать через носик 22. Когда внешняя сила будет снята, клапан 30 вернется в закрытое положение,ранее показанное на фиг. 4b, а сильфон 58 вернется в устойчивое состояние. Таким образом, предполагается, что, когда клапан 30 будет вынут из выпускной головки (не показана), он будет находиться в закрытом положении, а поскольку в указанном закрытом положении сильфон 58 имеет начальное растяжение, клапан 30 будет оставаться закрытым, и тем самым будет исключена утечка напитка при выемке кега для утилизации. На фиг. 5 а в разрезе, в закрытом положении изображен клапан 30', соответствующий другому вари-8 021558 анту осуществления изобретения. Клапан 30' обладает всеми отличительными признаками, которыми обладает клапан 30, показанный на фиг. 4 а-4 с, за исключением того, что затвор 64' неподвижно прикреплен к направляющему элементу 68'. Данный вариант осуществления клапана 30' имеет преимущество,заключающееся в том, что в открытом положении клапан не требует никакого давления со стороны напитка. Направляющий элемент 68' содержит описанные выше сквозные каналы, показанные штриховыми линиями. На фиг. 5b клапан 30' изображен в разрезе в открытом положении. Когда нижнюю секцию 40 клапана отводят от верхней секции 42, затвор 64', будучи прикрепленным к нижней секции 40 клапана посредством направляющего элемента 68', будет также отведен вниз, что даст возможность напитку выходить из раздаточной магистрали 28 через выпускной торец 62 и двигаться к носику 22. На фиг. 6 а, в закрытом положении изображен клапан 30", соответствующий еще одному варианту осуществления изобретения. Данный вариант осуществления обладает всеми отличительными признаками, которыми обладает клапан 30, показанный на фиг. 4, за исключением того, что затвор 64" неподвижно прикреплен к направляющему элементу 68". Данный вариант осуществления отличается от клапана 30', изображенного на фиг. 5 а, тем, что затвор 64" образует отдельный компонент, который может быть установлен и закреплен в процессе сборки клапана. На фиг. 5 а затвор 64' образует единую структуру вместе с остальной частью клапана 30'. Затвор 64" дополнительно стабилизирован за счет направляющего фланца 70, который представляет собой продолжение вниз соединителя 60. Следует отметить, что направляющий фланец 70 по окружности не является сплошным. Тело направляющего фланца 70 разделено на сегменты, показанные штриховой линией, и оно не предназначено для жидкостной герметизации затвором 64", а лишь для задания направления затвору 64" и обеспечения надлежащего центрирования затвора 64" относительно выпускного торца 62 раздаточной магистрали 28. Для герметичности уплотнения затвора 64" к выпускному торцу 62 требуется, чтобы при прилегании затвора 64" к выпускному торцу 62 не было перекоса. Следует также отметить, что поверхность контакта между выпускным торцом 62 и затвором 64" может составлять различные углы относительно направления течения жидкости. В некоторых вариантах осуществления изобретения указанная поверхность контакта может составлять угол 90 относительно направления движения жидкости. В данном варианте осуществления затвор 64" является коническим и составляет небольшой угол относительно направления течения жидкости, за счет чего затвор 64" существенно глубоко заходит в раздаточную магистраль, когда клапан 30" закрывают. В зависимости от пожеланий, выпускной торец 62 может иметь соответствующий угол для получения большей поверхности контакта между затвором 64" и выпускным торцом 62. На фиг. 6b клапан 30" изображен в разрезе в открытом положении. Когда клапан 30" открыт, напиток может вытекать из раздаточной магистрали 28 через выпускной торец 62, и, минуя направляющий фланец 70, поступать к носику 22. На фиг. 7 а, в закрытом положении, в разрезе изображен клапан 30'", соответствующий другому варианту осуществления изобретения. Данный вариант осуществления подобен клапану 30, изображенному на фиг. 4, однако, в нем предусмотрена направляющая трубка 72, которая прикреплена к направляющему элементу 68" и расположена между направляющим элементом 68" и затвором 64'". Затвор 64'", тем самым, лучше сцентрирован относительно выпускного торца 62, поскольку направляющая трубка 72 поддерживает затвор 64'" по окружности сплошным образом в отличие от поддержки сегментами, которая обеспечивалась направляющим элементом 68 на фиг. 4. Сквозные каналы, как и в предшествующих вариантах осуществления, расположены между боковыми частями направляющего элемента 68". На фиг. 7b клапан 30'" изображен в разрезе в открытом положении. Затвор 64'" за счет давления напитка прилегает к направляющей трубке 72. На фиг. 8 а в закрытом положении изображен клапан 30IV, соответствующий еще одному варианту осуществления изобретения. Данный вариант осуществления обладает всеми отличительными признаками клапана 30', показанного на фиг. 5 а, однако, в нем дополнительно предусмотрено седло 74, которое образовано на выступающей вниз части соединителя 60. В данном варианте осуществления затвор 64' при закрытом положении клапана прилегает к седлу 74, в отличие от предыдущих вариантов осуществления, в которых затвор 64' прилегал к выпускному торцу 62 раздаточной магистрали 28. Благодаря применению отдельного седла 74 клапана область контакта седла 74 и затвора 64' может быть оптимизирована, чтобы оптимизировать качество уплотнения, когда клапан находится в закрытом состоянии. Такая оптимизация может заключаться в увеличении площади контакта, или, с другой стороны, седло 74 может быть выполнено из материала, который лучше подходит для жидкостного уплотнения, например, из резины или подобного материала. На фиг. 8b клапан 30IV изображен в разрезе в открытом положении. В открытом положении затвор 64' отведен от седла 74, и напиток может проходить к носику 22, минуя затвор 64'. На фиг. 9 а, в закрытом положении, в разрезе изображен клапан 30V, соответствующий еще одному варианту осуществления изобретения. Данный вариант осуществления клапана 30 включает в себя все отличительные признаки клапана 30, показанного на фиг. 4, однако, затвор 64 связан с соединителем 60 посредством узла 76 эластичного крепления, который образован множеством отдельных гибких лент,позволяющих напитку проходить через узел 76 эластичного крепления. Гибкие ленты узла 76 обладают-9 021558 упругостью, так что, когда клапан 30V находится в закрытом положении, узел 76 эластичного крепления обеспечивает правильность расположения затвора относительно выпускного торца 62. На фиг. 9b клапан 30V изображен в разрезе в открытом положении. Когда клапан 30V открывают,борт 78 нижней части затвора входит в контакт с направляющим элементом 68, за счет чего затвор 64 отводится от отверстия торца 62, а узел 76 эластичного крепления растягивается. Поскольку узел 76 эластичного крепления состоит из отдельных сегментов, напиток может проходить из раздаточной магистрали 28 к носику 22. Когда клапан 30V закрыт, как показано на фиг. 9 а, узел 76 эластичного крепления задает направление затвору 64, центрируя затвор в закрытом положении, когда затвор входит в контакт с выпускным торцом 62 раздаточной магистрали 28. На фиг. 10 а, в закрытом положении, в разрезе изображен клапан 30VI, соответствующий еще одному варианту осуществления изобретения. Данный вариант осуществления клапана включает в себя все отличительные признаки клапана 30, показанного на фиг. 4 а, однако, направляющий элемент 68 здесь жестко прикреплен к затвору 64 с возможностью скольжения последнего по внутренней поверхности нижней секции 40 клапана, и, таким образом, наружная поверхность направляющего элемента 68 может быть сцентрирована посредством внутренней поверхности нижней секции 40 клапана. Для пропускания напитка в опорной части направляющего элемента предусмотрены сквозные каналы. Направляющий элемент 68 содержит кольцевой выступ, который находится в контакте с соответствующей внутренней ступенькой нижней секции 40 клапана, и тем самым не дает направляющему элементу выпасть из клапана, а также поджимает затвор 64 к выпускному торцу 62. На фиг. 10b клапан 30VI изображен в разрезе в открытом положении. Направляющий элемент 68 прилегает к нижней секции 40 клапана, и напиток может проходить из раздаточной магистрали 28, через направляющий элемент 68 к носику 22. Таким образом, обеспечивается эффективное центрирование затвора 64 нижней секцией 40 клапана. На фиг. 11 а, в закрытом положении, в разрезе изображен клапан 30VII, соответствующий еще одному варианту осуществления изобретения. Конструкция клапана 30VII основана на конструкции клапана 30, представленной на фиг. 4, однако, вместо растяжения сильфона 58, которое имело место при открывании клапана 30, при открывании клапана 30VII осуществляется сжатие сильфона 58'. Верхняя секция 42' клапана непосредственно закреплена на наружной поверхности раздаточной магистрали 28 в зоне выпускного торца 62. Эластичный сильфон 58' проходит от верхней секции 42' клапана вверх, вдоль наружной поверхности раздаточной магистрали, и своим противоположным концом, через соединитель 60' прикреплен к нижней секции 40' клапана. Нижняя секция 40' клапана проходит вниз с наружной стороны сильфона 58', минуя выпускной торец 62. При закрытом состоянии клапана (фиг. 11 а) эластичный сильфон 58' слегка сжат, чтобы затвор 64 мог обеспечить надлежащую герметизацию выпускного торца 62. На фиг. 11b клапан 30VII изображен в разрезе в открытом положении. Открытое положение можно получить, если потянуть нижнюю секцию 40' клапана вниз за нижнюю круговую канавку 38, и, тем самым, еще сильнее сжать эластичный сильфон 58'. Когда сильфон 58' сжимается, затвор 64 отводится от выпускного торца 62, давая возможность напитку вытекать из выпускного торца 62. Следует отметить,что поскольку верхняя секция 42' клапана скрыта внутри нижней секции 40', верхняя круговая канавка может быть опущена. Поэтому, чтобы открывание и закрывание клапана было возможным, раздаточная магистраль 28 внутри выпускной головки на участке перед клапаном должна быть закреплена. На фиг. 12 а, в закрытом положении, в разрезе изображен клапан 30VIII, соответствующий еще одному варианту осуществления изобретения. Данный вариант осуществления обладает всеми отличительными признаками, которыми обладает клапан 30', показанный на фиг. 5 а, за исключением того, что на соединителе 60, через держатель 80 затвора установлен затвор 64 каплеобразной формы. Держатель 80 затвора представляет собой опору в виде трех траверс, которая связывает затвор 64 с соединителем 60, и при этом дает возможность сквозного прохода жидкости, т.е. прохода жидкости между выпускным торцом 62 и нижней секцией клапана. В данном варианте осуществления клапана предусмотрено седло 74,которое представляет собой сужение в нижней секции 40 клапана. В данном варианте, когда клапан закрыт, затвор 64 прилегает к седлу 74 в отличие от некоторых предшествующих вариантов осуществления, в которых затвор 64 упирался в выпускной торец 62 раздаточной магистрали 28. Благодаря применению отдельного седла 74 клапана, область контакта седла 74 и затвора 64 может быть оптимизирована,чтобы оптимизировать качество уплотнения, когда клапан находится в закрытом состоянии. Следует также отметить, что данный вариант осуществления отличается от варианта фиг. 8 тем, что затвор 64 расположен между седлом 74 и выпускным торцом 62. На фиг. 12b клапан 30VIII изображен в разрезе в открытом положении. При открытом положении клапана затвор 64 отведен от седла 74, и напиток имеет возможность обтекать затвор 64 и выходить через нижнюю секцию 40 клапана. На фиг. 13 а, в закрытом положении, в разрезе изображен клапан 30IX, соответствующий еще одному варианту осуществления изобретения. Данный вариант осуществления клапана включает в себя все отличительные признаки клапана 30, показанного на фиг. 4 а, однако, здесь затвор 64 жестко прикреплен к нижней секции 40 клапана. Затвор 64 установлен внутри нижней секции 40 клапана посредством держателя 80. Держатель 80 затвора представляет собой опору в виде трех траверс, которая связывает затвор 64 с внутренней стенкой нижней секции 40 клапана и при этом дает возможность сквозного прохода жидкости, т.е. прохода жидкости между выпускным торцом 62 и нижней секцией клапана. При закрытом положении клапана затвор 64 прилегает к выпускному торцу 62, герметично закрывая последний. На фиг. 13b клапан 30IX изображен в разрезе в открытом положении. Затвор 64 отведен от выпускного торца 62, и напиток имеет возможность вытекать из выпускного торца 62 и проходить через нижнюю секцию 40 клапана. Хотя настоящее изобретение было описано на примерах предпочтительных вариантов осуществления и в различных аспектах, для специалистов в данной области должно быть понятно, что на основе представленных предпочтительных вариантов могут быть получены многочисленные модификации, которые следует считать частью настоящего изобретения, объем защиты которого следует трактовать в соответствии с нижеприведенной формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Узел раздачи напитка, содержащий раздаточную магистраль и клапан, предназначенный для использования в сочетании с выпускной головкой, включающей в себя корпус и рукоятку крана, выполненную с возможностью переключения между первым и вторым положениями, причем первое положение представляет собой положение, при котором раздачи напитка не происходит, а второе положение представляет собой положение раздачи напитка, при этом у раздаточной магистрали имеется сторона выпуска и сторона присоединения к кегу, а указанный клапан содержит верхнюю секцию, присоединенную к раздаточной магистрали на стороне выпуска, эластичную секцию, присоединенную к указанной верхней секции, нижнюю секцию, присоединенную к указанной эластичной секции, и затвор, помещенный в нижнюю секцию клапана и служащий для герметичного перекрытия стороны выпуска раздаточной магистрали, причем когда указанный клапан не установлен в корпусе выпускной головки, затвор под воздействием эластичной секции клапана герметично перекрывает раздаточную магистраль со стороны выпуска, а когда указанный клапан установлен в корпусе выпускной головки, при помощи рукоятки крана производится перемещение верхней секции клапана относительно нижней секции клапана, чтобы заставить затвор герметично перекрыть раздаточную магистраль со стороны выпуска при первом положении рукоятки крана и обеспечить возможность напитку выходить из раздаточной магистрали через указанный клапан при втором положении рукоятки крана. 2. Узел по п.1, отличающийся тем, что при перекрытии раздаточной магистрали затвор прилегает либо к стороне выпуска раздаточной магистрали, либо к седлу, предусмотренному в верхней секции клапана. 3. Узел по п.1 или 2, отличающийся тем, что поверхность контакта между затвором и стороной выпуска образует с направлением течения напитка угол 1-90, например 1-30, 30-60 или 60-90. 4. Узел по любому из предшествующих пунктов, отличающийся тем, что верхняя секция содержит центрирующие выступы, проходящие в направлении затвора и образующие внутренний радиус, соответствующий радиусу наружной поверхности затвора, при этом указанные выступы служат для задания направления затвору с целью правильной центровки последнего относительно стороны выпуска. 5. Узел по любому из предшествующих пунктов, отличающийся тем, что нижняя секция клапана или затвор содержат направляющие выступы, образующие жидкостной канал, причем затвор выполнен литьем в виде отдельной детали, содержит головку с радиусом, большим, чем радиус указанного канала,и расположен между указанным каналом и стороной выпуска, при этом затвор содержит направляющий элемент, направление которому задают указанные направляющие выступы. 6. Узел раздачи напитка, содержащий раздаточную магистраль и клапан, предназначенный для использования в сочетании с выпускной головкой, включающей в себя корпус и рукоятку крана, выполненную с возможностью переключения между первым и вторым положениями, причем первое положение представляет собой положение, при котором раздачи напитка не происходит, а второе положение представляет собой положение раздачи напитка, при этом у раздаточной магистрали имеется сторона выпуска и сторона присоединения к кегу, а указанный клапан содержит верхнюю секцию, присоединенную к раздаточной магистрали на стороне выпуска, эластичную секцию, присоединенную к указанной верхней секции, нижнюю секцию, присоединенную к указанной эластичной секции, и затвор, помещенный в верхнюю секцию клапана и служащий для герметичного перекрытия нижней секции клапана, причем когда указанный клапан не установлен в корпусе выпускной головки, затвор под воздействием эластичной секции клапана герметично перекрывает нижнюю секцию клапана, а когда указанный клапан установлен в корпусе выпускной головки, при помощи рукоятки крана производится перемещение верхней секции клапана относительно нижней секции клапана, чтобы заставить затвор герметично перекрыть нижнюю секцию клапана при первом положении рукоятки крана и обеспечить возможность напитку выходить из раздаточной магистрали через указанный клапан при втором положении рукоятки крана. 7. Узел по п.6, отличающийся тем, что затвор при перекрытии нижней секции клапана прилегает к седлу, предусмотренному в нижней секции клапана. 8. Узел по п.6 или 7, отличающийся тем, что поверхность контакта между затвором и нижней секцией клапана образует с направлением течения напитка угол 1-90, например 1-30, 30-60 или 60-90. 9. Узел по любому из пп.6-8, отличающийся тем, что нижняя секция клапана содержит центрирующие выступы, проходящие в направлении затвора и образующие внутренний радиус, соответствующий радиусу наружной поверхности затвора, при этом указанные выступы служат для задания направления затвору с целью правильной центровки последнего относительно нижней секции клапана. 10. Узел по любому из пп.1-4, отличающийся тем, что эластичная секция клапана, нижняя секция клапана и затвор выполнены литьем в виде одной детали. 11. Узел по любому из предшествующих пунктов, отличающийся тем, что эластичная секция клапана представляет собой сильфон в виде свободно опертой детали. 12. Узел по п.11, отличающийся тем, что сильфон содержит спиральное гофрирование. 13. Узел по любому из предшествующих пунктов, отличающийся тем, что верхняя секция клапана содержит направленный внутрь выступ, выполненный с возможностью взаимодействия с соответствующей канавкой распределительной магистрали путем защелкивания. 14. Узел по любому из предшествующих пунктов, отличающийся тем, что верхняя секция клапана содержит соединитель, закрепленный на стороне выпуска раздаточной магистрали, причем эластичная секция клапана содержит спиральное гофрирование, образующее внутреннюю резьбу, а соединитель содержит спиральное гофрирование, образующее наружную резьбу, при этом эластичная секция клапана неподвижно закреплена на указанном соединителе за счет взаимодействия указанных внутренней и наружной резьб. 15. Узел по любому из предшествующих пунктов, отличающийся тем, что эластичная секция клапана находится в растянутом состоянии при втором положении рукоятки крана и в сжатом состоянии при первом положении рукоятки крана или эластичная секция клапана находится в растянутом состоянии при первом положении и в сжатом состоянии при втором положении рукоятки крана. 16. Узел по любому из предшествующих пунктов, отличающийся тем, что эластичная секция клапана образует наружную поверхность клапана. 17. Узел по любому из предшествующих пунктов, отличающийся тем, что эластичная секция клапана выполнена с возможностью приложения к затвору усилия, соответствующего давлению напитка по меньшей мере 0,1-5 бар, предпочтительно 1-4 бар, более предпочтительно 2-3 бар, оптимально 3 бар. 18. Узел по любому из пп.1-3, отличающийся тем, что верхняя секция клапана содержит связанные с затвором гибкие центрирующие ленты для задания направления затвору с целью его правильной центровки относительно стороны выпуска и/или нижней секции клапана. 19. Способ сборки узла раздачи напитка по п.14, в котором выполняют операцию крепления эластичной секции клапана к соединителю, взаимно сцепляя наружную и внутреннюю резьбы путем вращения эластичной секции клапана относительно соединителя. 20. Способ герметичного перекрытия узла раздачи напитка, в котором обеспечивают клапан, предназначенный для использования в сочетании с выпускной головкой, включающей в себя корпус и рукоятку крана, выполненную с возможностью переключения между первым и вторым положениями, причем первое положение представляет собой положение, при котором раздачи напитка не происходит, а второе положение представляет собой положение раздачи напитка, при этом узел раздачи напитка содержит раздаточную магистраль, имеющую сторону выпуска и противоположную ей сторону присоединения к кегу; и клапан, содержащий верхнюю секцию, присоединенную к раздаточной магистрали на стороне выпуска, эластичную секцию, присоединенную к указанной верхней секции, нижнюю секцию, присоединенную к указанной эластичной секции, и затвор, помещенный в нижнюю секцию клапана и служащий для герметичного перекрытия стороны выпуска раздаточной магистрали,причем способ содержит стадию, соответствующую несмонтированному состоянию, и стадию, соответствующую смонтированному состоянию,при этом стадия несмонтированного состояния реализуется, когда указанный клапан не установлен в корпусе выпускной головки, а затвор под воздействием эластичной секции клапана герметично перекрывает раздаточную магистраль со стороны выпуска, а стадия смонтированного состояния реализуется, когда указанный клапан установлен в корпусе выпускной головки, и при помощи рукоятки крана производят перемещение верхней секции клапана относительно нижней секции клапана, чтобы заставить затвор герметично перекрыть раздаточную магистраль со стороны выпуска при первом положении рукоятки крана и обеспечить возможность напитку выходить из раздаточной магистрали через указанный клапан при втором положении рукоятки крана. 21. Способ герметичного перекрытия узла раздачи напитка, в котором обеспечивают клапан, предназначенный для использования в сочетании с выпускной головкой, включающей в себя корпус и рукоятку крана, выполненную с возможностью переключения между первым и вторым положениями, причем первое положение представляет собой положение, при котором раздачи напитка не происходит, а второе положение представляет собой положение раздачи напитка, при этом узел раздачи напитка содержит раздаточную магистраль, имеющую сторону выпуска и противоположную ей сторону присоединения к кегу; и клапан, содержащий верхнюю секцию, присоединенную к раздаточной магистрали на стороне выпуска, эластичную секцию, присоединенную к указанной верхней секции, нижнюю секцию, присоединенную к указанной эластичной секции, и затвор, помещенный в верхнюю секцию клапана и служащий для герметичного перекрытия нижней секции клапана,причем способ содержит стадию, соответствующую несмонтированному состоянию, и стадию, соответствующую смонтированному состоянию,при этом стадия несмонтированного состояния реализуется, когда указанный клапан не установлен в корпусе выпускной головки, а затвор под воздействием эластичной секции клапана герметично перекрывает нижнюю секцию клапана, а стадия смонтированного состояния реализуется, когда указанный клапан установлен в корпусе выпускной головки, и при помощи рукоятки крана производят перемещение верхней секции клапана относительно нижней секции клапана, чтобы заставить затвор герметично перекрыть нижнюю секцию клапана при первом положении рукоятки крана и обеспечить возможность напитку выходить из раздаточной магистрали через указанный клапан при втором положении рукоятки крана.
