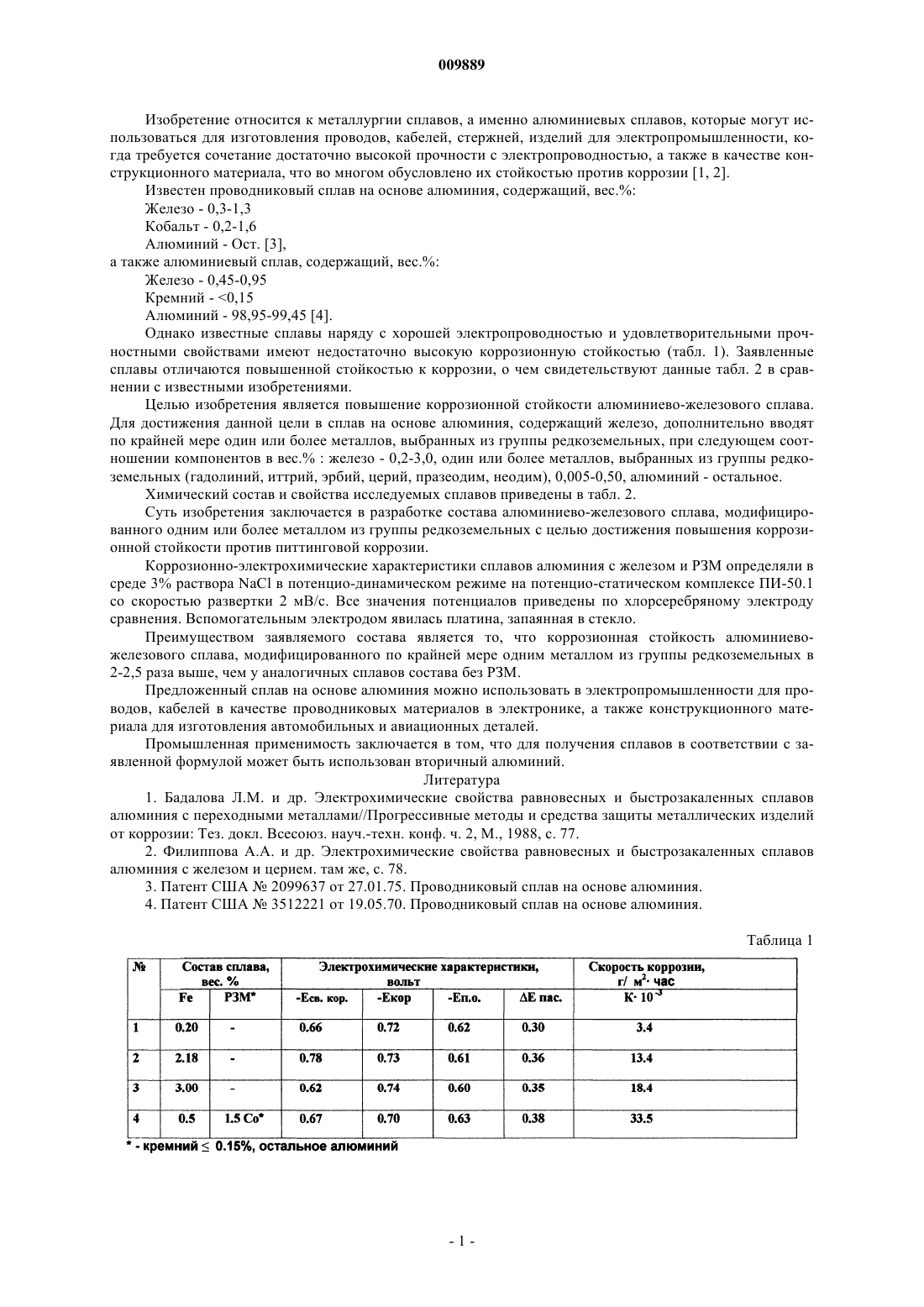

Сплав на основе алюминия

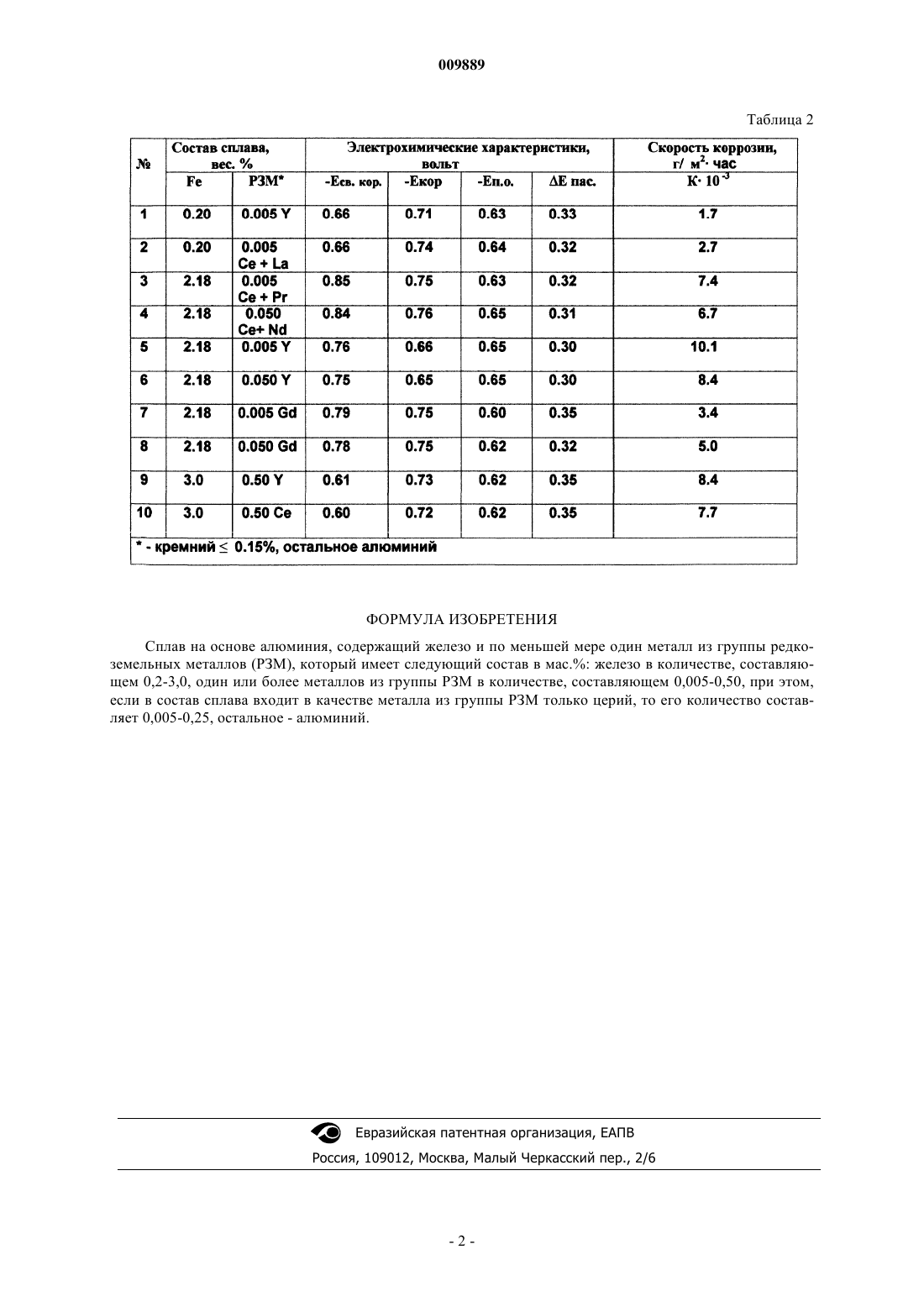

009889 Изобретение относится к металлургии сплавов, а именно алюминиевых сплавов, которые могут использоваться для изготовления проводов, кабелей, стержней, изделий для электропромышленности, когда требуется сочетание достаточно высокой прочности с электропроводностью, а также в качестве конструкционного материала, что во многом обусловлено их стойкостью против коррозии [1, 2]. Известен проводниковый сплав на основе алюминия, содержащий, вес.%: Железо - 0,3-1,3 Кобальт - 0,2-1,6 Алюминий - Ост. [3],а также алюминиевый сплав, содержащий, вес.%: Железо - 0,45-0,95 Кремний - 0,15 Алюминий - 98,95-99,45 [4]. Однако известные сплавы наряду с хорошей электропроводностью и удовлетворительными прочностными свойствами имеют недостаточно высокую коррозионную стойкостью (табл. 1). Заявленные сплавы отличаются повышенной стойкостью к коррозии, о чем свидетельствуют данные табл. 2 в сравнении с известными изобретениями. Целью изобретения является повышение коррозионной стойкости алюминиево-железового сплава. Для достижения данной цели в сплав на основе алюминия, содержащий железо, дополнительно вводят по крайней мере один или более металлов, выбранных из группы редкоземельных, при следующем соотношении компонентов в вес.% : железо - 0,2-3,0, один или более металлов, выбранных из группы редкоземельных (гадолиний, иттрий, эрбий, церий, празеодим, неодим), 0,005-0,50, алюминий - остальное. Химический состав и свойства исследуемых сплавов приведены в табл. 2. Суть изобретения заключается в разработке состава алюминиево-железового сплава, модифицированного одним или более металлом из группы редкоземельных с целью достижения повышения коррозионной стойкости против питтинговой коррозии. Коррозионно-электрохимические характеристики сплавов алюминия с железом и РЗМ определяли в среде 3% раствора NaCl в потенцио-динамическом режиме на потенцио-статическом комплексе ПИ-50.1 со скоростью развертки 2 мВ/с. Все значения потенциалов приведены по хлорсеребряному электроду сравнения. Вспомогательным электродом явилась платина, запаянная в стекло. Преимуществом заявляемого состава является то, что коррозионная стойкость алюминиевожелезового сплава, модифицированного по крайней мере одним металлом из группы редкоземельных в 2-2,5 раза выше, чем у аналогичных сплавов состава без РЗМ. Предложенный сплав на основе алюминия можно использовать в электропромышленности для проводов, кабелей в качестве проводниковых материалов в электронике, а также конструкционного материала для изготовления автомобильных и авиационных деталей. Промышленная применимость заключается в том, что для получения сплавов в соответствии с заявленной формулой может быть использован вторичный алюминий. Литература 1. Бадалова Л.М. и др. Электрохимические свойства равновесных и быстрозакаленных сплавов алюминия с переходными металлами//Прогрессивные методы и средства защиты металлических изделий от коррозии: Тез. докл. Всесоюз. науч.-техн. конф. ч. 2, M., 1988, с. 77. 2. Филиппова А.А. и др. Электрохимические свойства равновесных и быстрозакаленных сплавов алюминия с железом и церием. там же, с. 78. 3. Патент США 2099637 от 27.01.75. Проводниковый сплав на основе алюминия. 4. Патент США 3512221 от 19.05.70. Проводниковый сплав на основе алюминия. Таблица 1 ФОРМУЛА ИЗОБРЕТЕНИЯ Сплав на основе алюминия, содержащий железо и по меньшей мере один металл из группы редкоземельных металлов (РЗМ), который имеет следующий состав в мас.%: железо в количестве, составляющем 0,2-3,0, один или более металлов из группы РЗМ в количестве, составляющем 0,005-0,50, при этом,если в состав сплава входит в качестве металла из группы РЗМ только церий, то его количество составляет 0,005-0,25, остальное - алюминий.
