Затвор для пакетов с жидким продуктом

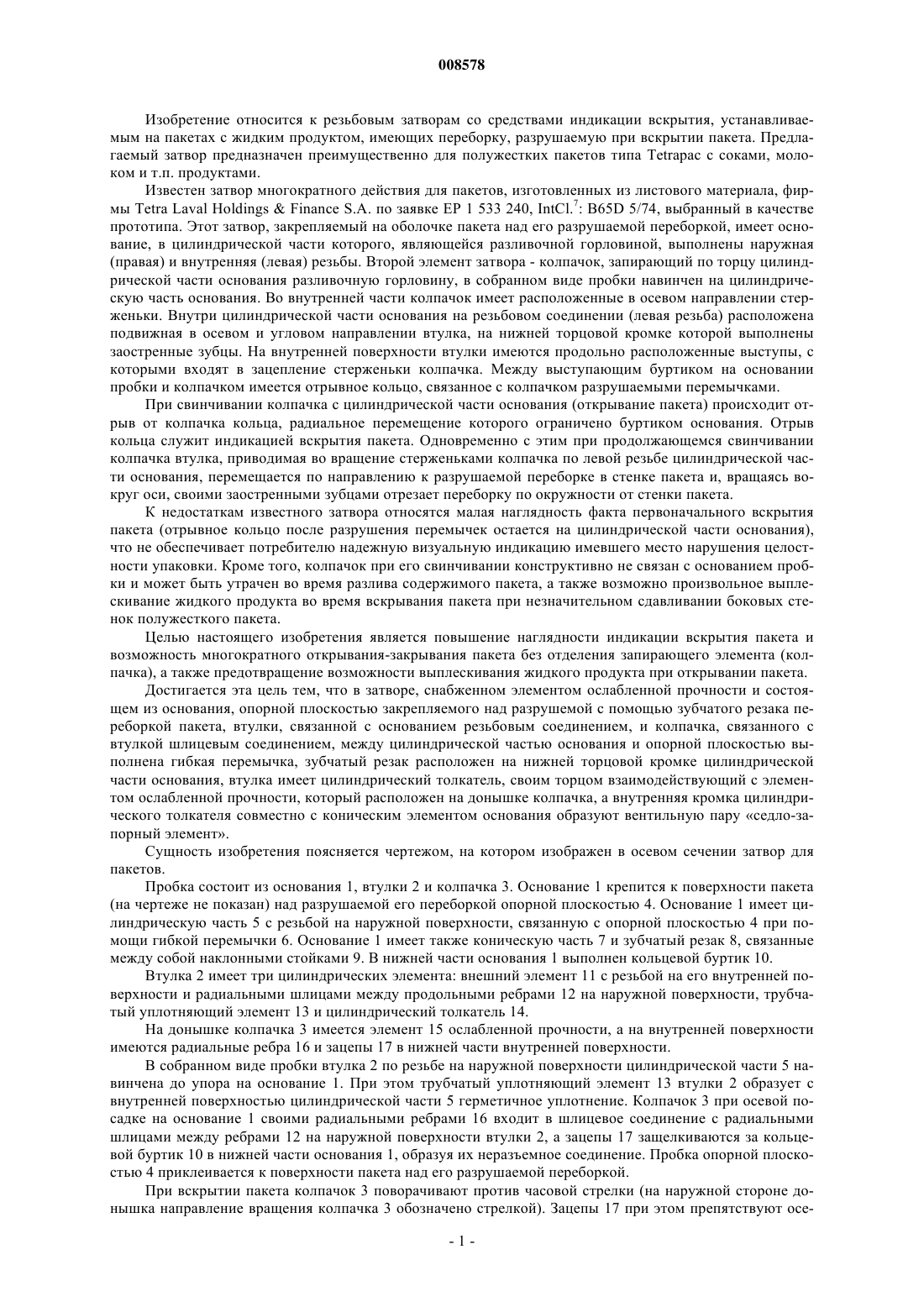

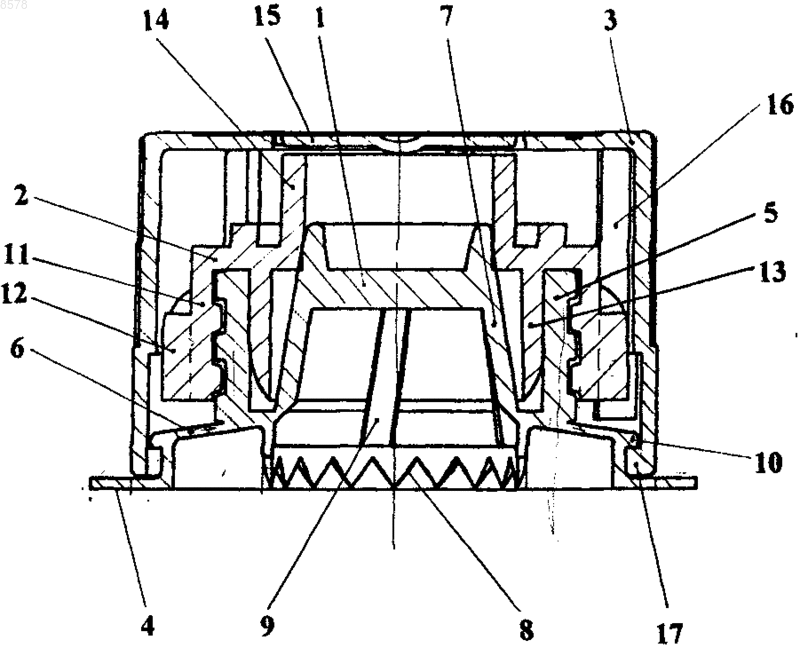

008578 Изобретение относится к резьбовым затворам со средствами индикации вскрытия, устанавливаемым на пакетах с жидким продуктом, имеющих переборку, разрушаемую при вскрытии пакета. Предлагаемый затвор предназначен преимущественно для полужестких пакетов типа Tetrapac с соками, молоком и т.п. продуктами. Известен затвор многократного действия для пакетов, изготовленных из листового материала, фирмы Tetra Laval HoldingsFinance S.A. по заявке ЕР 1 533 240, IntCl.7: B65D 5/74, выбранный в качестве прототипа. Этот затвор, закрепляемый на оболочке пакета над его разрушаемой переборкой, имеет основание, в цилиндрической части которого, являющейся разливочной горловиной, выполнены наружная(правая) и внутренняя (левая) резьбы. Второй элемент затвора - колпачок, запирающий по торцу цилиндрической части основания разливочную горловину, в собранном виде пробки навинчен на цилиндрическую часть основания. Во внутренней части колпачок имеет расположенные в осевом направлении стерженьки. Внутри цилиндрической части основания на резьбовом соединении (левая резьба) расположена подвижная в осевом и угловом направлении втулка, на нижней торцовой кромке которой выполнены заостренные зубцы. На внутренней поверхности втулки имеются продольно расположенные выступы, с которыми входят в зацепление стерженьки колпачка. Между выступающим буртиком на основании пробки и колпачком имеется отрывное кольцо, связанное с колпачком разрушаемыми перемычками. При свинчивании колпачка с цилиндрической части основания (открывание пакета) происходит отрыв от колпачка кольца, радиальное перемещение которого ограничено буртиком основания. Отрыв кольца служит индикацией вскрытия пакета. Одновременно с этим при продолжающемся свинчивании колпачка втулка, приводимая во вращение стерженьками колпачка по левой резьбе цилиндрической части основания, перемещается по направлению к разрушаемой переборке в стенке пакета и, вращаясь вокруг оси, своими заостренными зубцами отрезает переборку по окружности от стенки пакета. К недостаткам известного затвора относятся малая наглядность факта первоначального вскрытия пакета (отрывное кольцо после разрушения перемычек остается на цилиндрической части основания),что не обеспечивает потребителю надежную визуальную индикацию имевшего место нарушения целостности упаковки. Кроме того, колпачок при его свинчивании конструктивно не связан с основанием пробки и может быть утрачен во время разлива содержимого пакета, а также возможно произвольное выплескивание жидкого продукта во время вскрывания пакета при незначительном сдавливании боковых стенок полужесткого пакета. Целью настоящего изобретения является повышение наглядности индикации вскрытия пакета и возможность многократного открывания-закрывания пакета без отделения запирающего элемента (колпачка), а также предотвращение возможности выплескивания жидкого продукта при открывании пакета. Достигается эта цель тем, что в затворе, снабженном элементом ослабленной прочности и состоящем из основания, опорной плоскостью закрепляемого над разрушемой с помощью зубчатого резака переборкой пакета, втулки, связанной с основанием резьбовым соединением, и колпачка, связанного с втулкой шлицевым соединением, между цилиндрической частью основания и опорной плоскостью выполнена гибкая перемычка, зубчатый резак расположен на нижней торцовой кромке цилиндрической части основания, втулка имеет цилиндрический толкатель, своим торцом взаимодействующий с элементом ослабленной прочности, который расположен на донышке колпачка, а внутренняя кромка цилиндрического толкателя совместно с коническим элементом основания образуют вентильную пару седло-запорный элемент. Сущность изобретения поясняется чертежом, на котором изображен в осевом сечении затвор для пакетов. Пробка состоит из основания 1, втулки 2 и колпачка 3. Основание 1 крепится к поверхности пакета(на чертеже не показан) над разрушаемой его переборкой опорной плоскостью 4. Основание 1 имеет цилиндрическую часть 5 с резьбой на наружной поверхности, связанную с опорной плоскостью 4 при помощи гибкой перемычки 6. Основание 1 имеет также коническую часть 7 и зубчатый резак 8, связанные между собой наклонными стойками 9. В нижней части основания 1 выполнен кольцевой буртик 10. Втулка 2 имеет три цилиндрических элемента: внешний элемент 11 с резьбой на его внутренней поверхности и радиальными шлицами между продольными ребрами 12 на наружной поверхности, трубчатый уплотняющий элемент 13 и цилиндрический толкатель 14. На донышке колпачка 3 имеется элемент 15 ослабленной прочности, а на внутренней поверхности имеются радиальные ребра 16 и зацепы 17 в нижней части внутренней поверхности. В собранном виде пробки втулка 2 по резьбе на наружной поверхности цилиндрической части 5 навинчена до упора на основание 1. При этом трубчатый уплотняющий элемент 13 втулки 2 образует с внутренней поверхностью цилиндрической части 5 герметичное уплотнение. Колпачок 3 при осевой посадке на основание 1 своими радиальными ребрами 16 входит в шлицевое соединение с радиальными шлицами между ребрами 12 на наружной поверхности втулки 2, а зацепы 17 защелкиваются за кольцевой буртик 10 в нижней части основания 1, образуя их неразъемное соединение. Пробка опорной плоскостью 4 приклеивается к поверхности пакета над его разрушаемой переборкой. При вскрытии пакета колпачок 3 поворачивают против часовой стрелки (на наружной стороне донышка направление вращения колпачка 3 обозначено стрелкой). Зацепы 17 при этом препятствуют осе-1 008578 вому смещению колпачка 3 относительно основания 1. Радиальные ребра 16 колпачка 3, находящиеся в шлицевом соединении с радиальными ребрами 12 на наружной поверхности втулки 2, приводят ее во вращение, в результате которого втулка 2 смещается по резьбе в осевом направлении относительно основания 1. Сначала наличие упора цилиндрического толкателя 14 в донышко колпачка 3 обеспечивает прогибание гибкой перемычки 6 и внедрение зубьев резака 8 на величину прогиба перемычки 6 в разрушаемую переборку пакета и, таким образом, нарушение ее целостности. Затем, при дальнейшем вращении колпачка 3, увеличивается давление цилиндрического толкателя 14 на донышко колпачка 3 и происходят разрушение перемычек элемента 15 ослабленной прочности и его удаление. Отделение существенной части донышка колпачка наглядно свидетельствует о факте вскрытия пакета. Цилиндрический толкатель 14 при этом выступает за наружную поверхность колпачка 3, удлиняя сливную горловину пробки,а осевое смешение втулки 2 относительно основания 1 открывает вентиль седло-запорный элемент(между коническим элементом 7 основания 1 и внутренней кромкой внутренней поверхности цилиндрического толкателя 14). После разрушения элемента 15 ослабленной прочности под действием упругой силы гибкой перемычки 6 происходят возвращение основания 1 в исходное состояние и освобождение отверстий в предохранительной переборке пакета от зубьев резака 8 с образованием в ней отверстий для протекания жидкости. После употребления напитка обратным вращением колпачка вентиль седло-запорный элемент надежно перекрывает сливной канал пробки. Как следует из описания изобретения, предлагаемый затвор для пакетов с жидким продуктом обеспечивает надежную визуальную индикацию нарушения целостности упаковки, возможность многократного открывания и закрывания сливного канала затвора, а также создание сливного канала, имеющего достаточное сопротивление вытеканию жидкости (сопротивление отверстий в разрушаемой переборке пакета, сопротивление перехода в вентиле и удлиняемый за счет выдвигаемого цилиндрического толкателя 14 сливной канал), что предотвращает нежелательное выплескивание жидкости при вскрывании наполненного полужесткого пакета, возникающее при установке на пакеты известных затворов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Затвор для пакетов с жидким продуктом, снабженный элементом ослабленной прочности и состоящий из основания, опорной плоскостью закрепляемого над переборкой пакета, разрушаемой с помощью зубчатого резака, втулки, связанной с цилиндрической частью основания резьбовым соединением, и колпачка, связанного с втулкой шлицевым соединением, отличающийся тем, что между цилиндрической частью основания и его опорной плоскостью выполнена гибкая перемычка, зубчатый резак расположен на нижней торцовой кромке основания, а втулка имеет цилиндрический толкатель, своим торцом взаимодействующий с расположенным на донышке колпачка элементом ослабленной прочности. 2. Затвор по п.1, отличающийся тем, что его основание снабжено коническим элементом, образующим с внутренней кромкой цилиндрического толкателя вентильную пару седло-запорный элемент. 3. Затвор по п.1 или 2, отличающийся тем, что втулка снабжена цилиндрическим уплотняющим элементом, образующим с внутренней поверхностью цилиндрической части основания герметичное соединение.
