Затвор поворотный защитно-герметичный

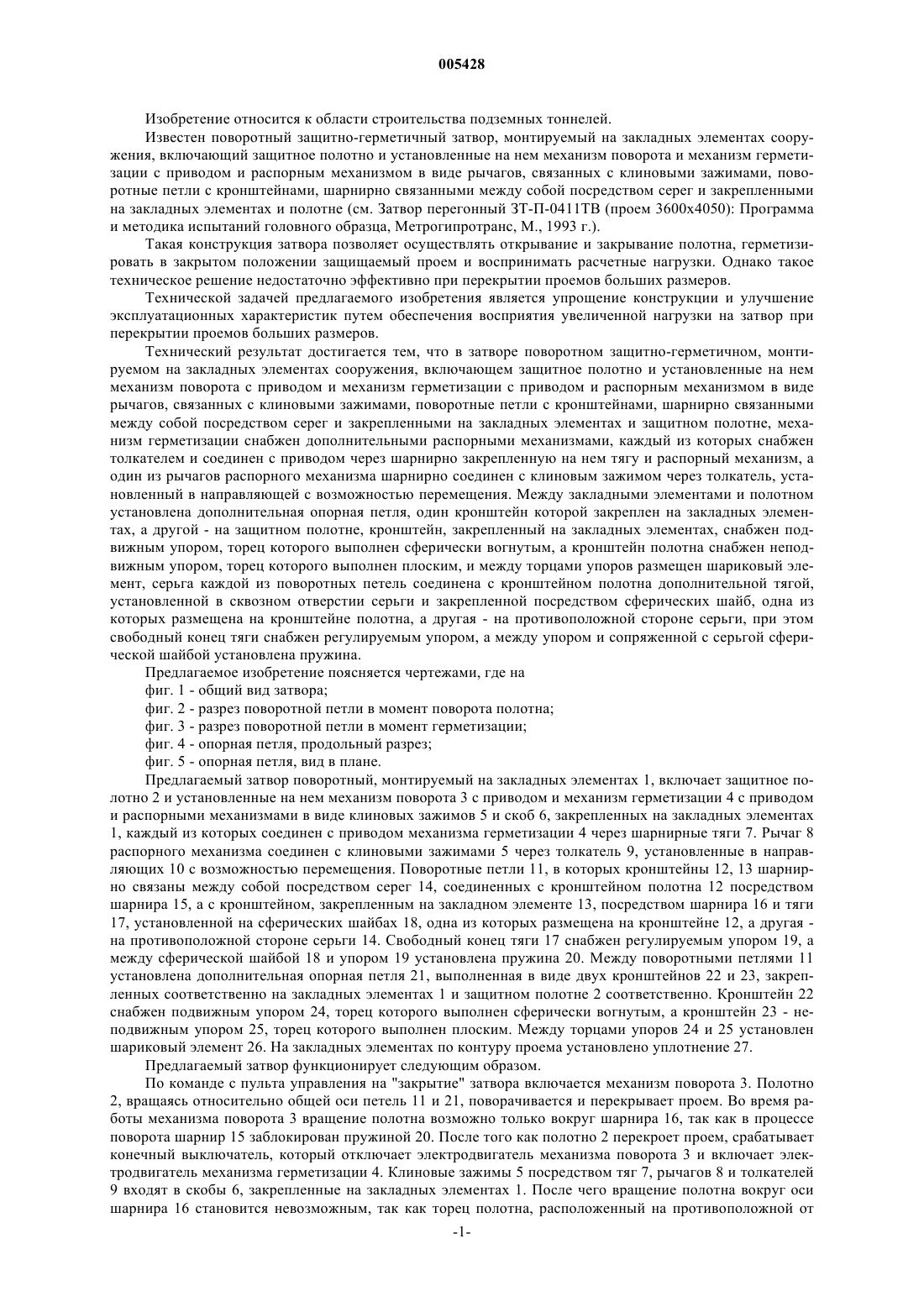

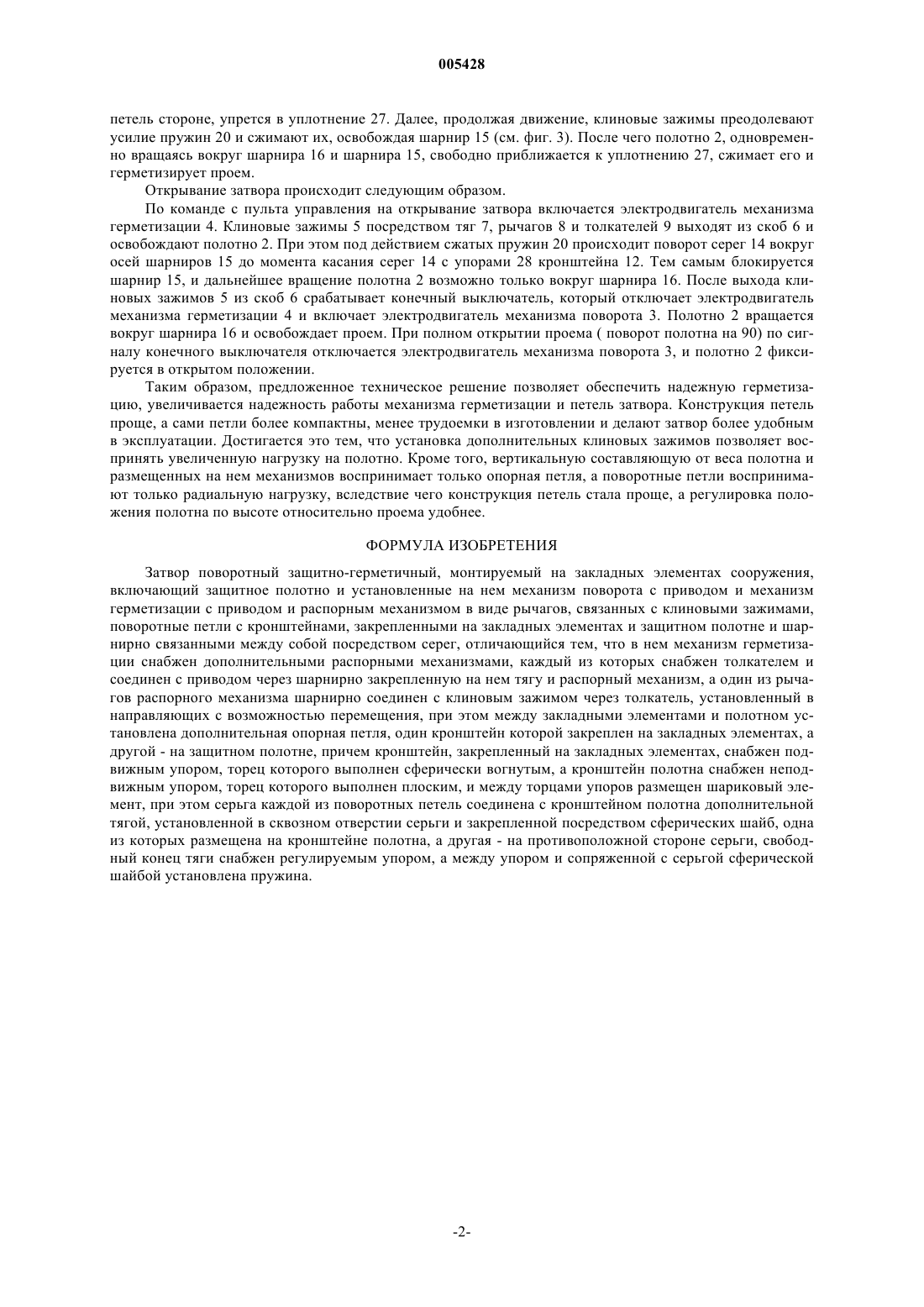

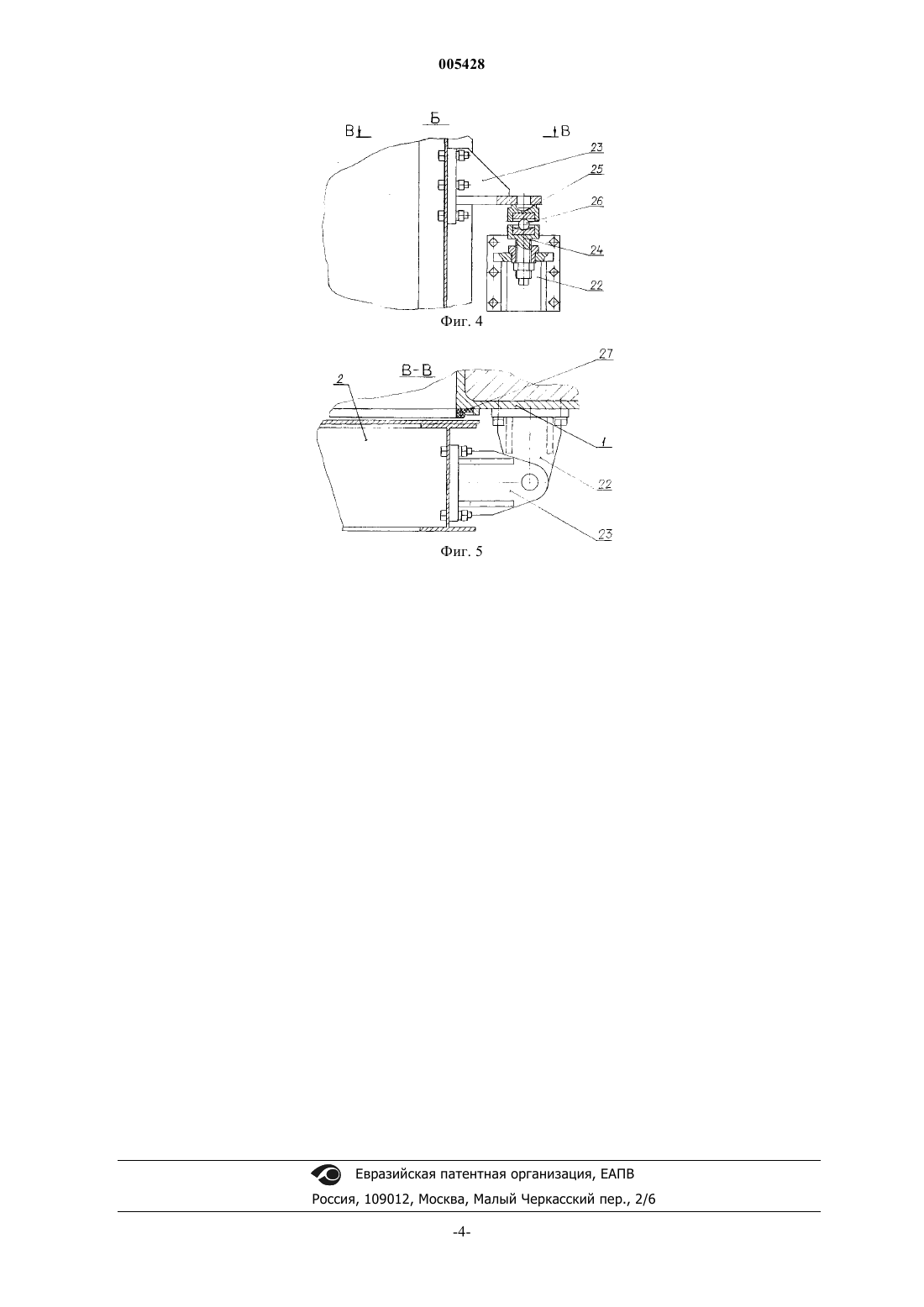

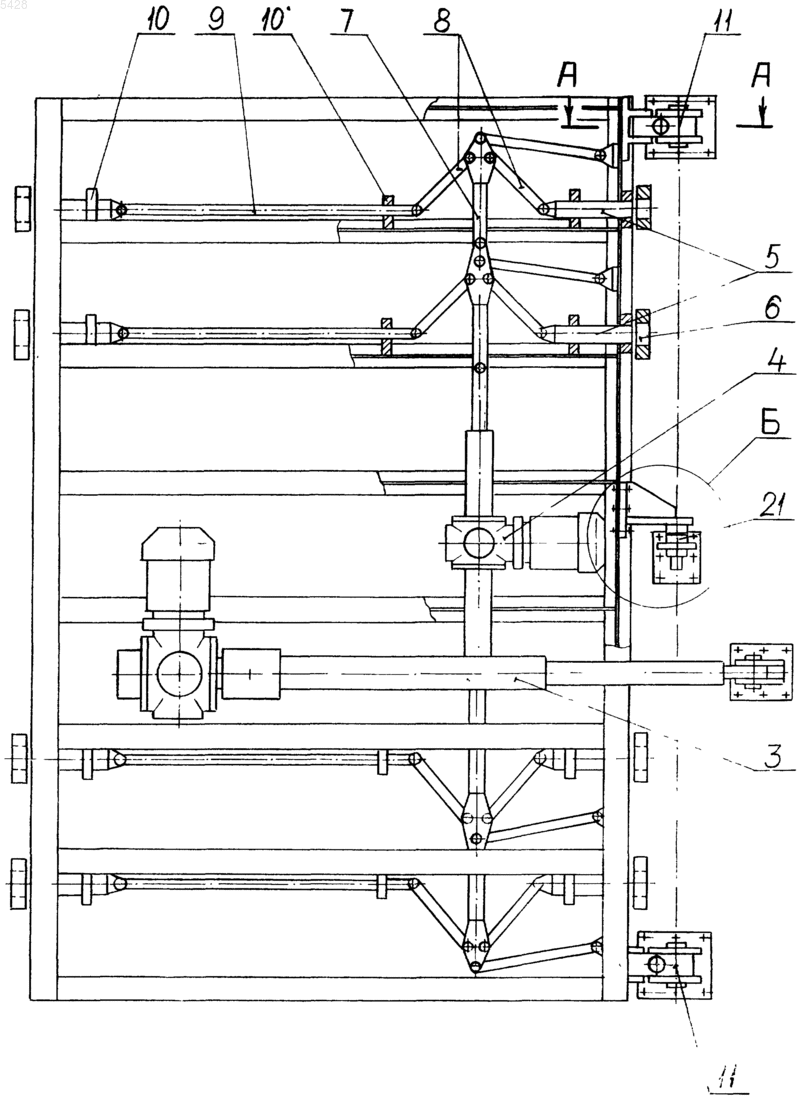

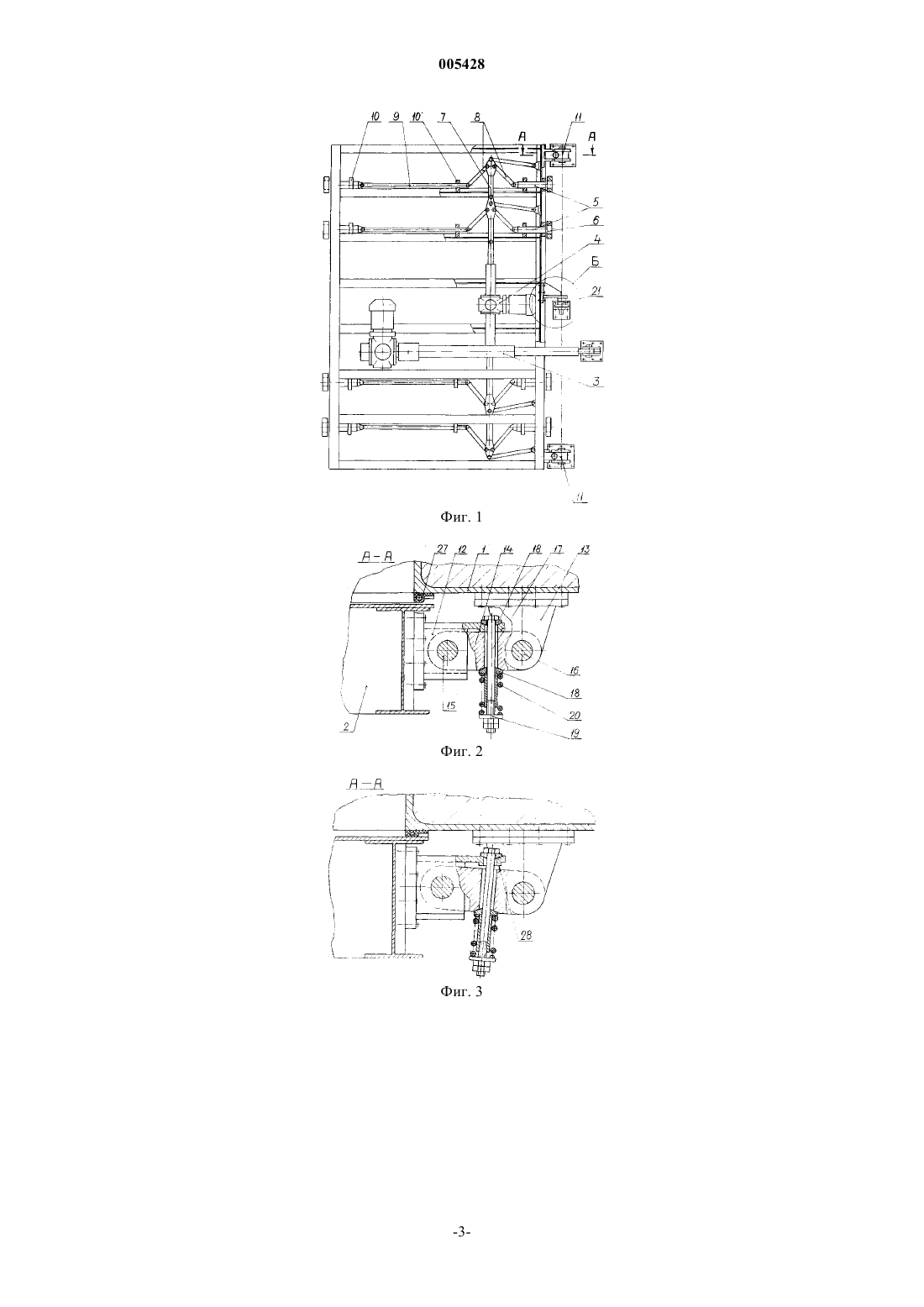

005428 Изобретение относится к области строительства подземных тоннелей. Известен поворотный защитно-герметичный затвор, монтируемый на закладных элементах сооружения, включающий защитное полотно и установленные на нем механизм поворота и механизм герметизации с приводом и распорным механизмом в виде рычагов, связанных с клиновыми зажимами, поворотные петли с кронштейнами, шарнирно связанными между собой посредством серег и закрепленными на закладных элементах и полотне (см. Затвор перегонный ЗТ-П-0411 ТВ (проем 3600x4050): Программа и методика испытаний головного образца, Метрогипротранс, М., 1993 г.). Такая конструкция затвора позволяет осуществлять открывание и закрывание полотна, герметизировать в закрытом положении защищаемый проем и воспринимать расчетные нагрузки. Однако такое техническое решение недостаточно эффективно при перекрытии проемов больших размеров. Технической задачей предлагаемого изобретения является упрощение конструкции и улучшение эксплуатационных характеристик путем обеспечения восприятия увеличенной нагрузки на затвор при перекрытии проемов больших размеров. Технический результат достигается тем, что в затворе поворотном защитно-герметичном, монтируемом на закладных элементах сооружения, включающем защитное полотно и установленные на нем механизм поворота с приводом и механизм герметизации с приводом и распорным механизмом в виде рычагов, связанных с клиновыми зажимами, поворотные петли с кронштейнами, шарнирно связанными между собой посредством серег и закрепленными на закладных элементах и защитном полотне, механизм герметизации снабжен дополнительными распорными механизмами, каждый из которых снабжен толкателем и соединен с приводом через шарнирно закрепленную на нем тягу и распорный механизм, а один из рычагов распорного механизма шарнирно соединен с клиновым зажимом через толкатель, установленный в направляющей с возможностью перемещения. Между закладными элементами и полотном установлена дополнительная опорная петля, один кронштейн которой закреплен на закладных элементах, а другой - на защитном полотне, кронштейн, закрепленный на закладных элементах, снабжен подвижным упором, торец которого выполнен сферически вогнутым, а кронштейн полотна снабжен неподвижным упором, торец которого выполнен плоским, и между торцами упоров размещен шариковый элемент, серьга каждой из поворотных петель соединена с кронштейном полотна дополнительной тягой,установленной в сквозном отверстии серьги и закрепленной посредством сферических шайб, одна из которых размещена на кронштейне полотна, а другая - на противоположной стороне серьги, при этом свободный конец тяги снабжен регулируемым упором, а между упором и сопряженной с серьгой сферической шайбой установлена пружина. Предлагаемое изобретение поясняется чертежами, где на фиг. 1 - общий вид затвора; фиг. 2 - разрез поворотной петли в момент поворота полотна; фиг. 3 - разрез поворотной петли в момент герметизации; фиг. 4 - опорная петля, продольный разрез; фиг. 5 - опорная петля, вид в плане. Предлагаемый затвор поворотный, монтируемый на закладных элементах 1, включает защитное полотно 2 и установленные на нем механизм поворота 3 с приводом и механизм герметизации 4 с приводом и распорными механизмами в виде клиновых зажимов 5 и скоб 6, закрепленных на закладных элементах 1, каждый из которых соединен с приводом механизма герметизации 4 через шарнирные тяги 7. Рычаг 8 распорного механизма соединен с клиновыми зажимами 5 через толкатель 9, установленные в направляющих 10 с возможностью перемещения. Поворотные петли 11, в которых кронштейны 12, 13 шарнирно связаны между собой посредством серег 14, соединенных с кронштейном полотна 12 посредством шарнира 15, а с кронштейном, закрепленным на закладном элементе 13, посредством шарнира 16 и тяги 17, установленной на сферических шайбах 18, одна из которых размещена на кронштейне 12, а другая на противоположной стороне серьги 14. Свободный конец тяги 17 снабжен регулируемым упором 19, а между сферической шайбой 18 и упором 19 установлена пружина 20. Между поворотными петлями 11 установлена дополнительная опорная петля 21, выполненная в виде двух кронштейнов 22 и 23, закрепленных соответственно на закладных элементах 1 и защитном полотне 2 соответственно. Кронштейн 22 снабжен подвижным упором 24, торец которого выполнен сферически вогнутым, а кронштейн 23 - неподвижным упором 25, торец которого выполнен плоским. Между торцами упоров 24 и 25 установлен шариковый элемент 26. На закладных элементах по контуру проема установлено уплотнение 27. Предлагаемый затвор функционирует следующим образом. По команде с пульта управления на "закрытие" затвора включается механизм поворота 3. Полотно 2, вращаясь относительно общей оси петель 11 и 21, поворачивается и перекрывает проем. Во время работы механизма поворота 3 вращение полотна возможно только вокруг шарнира 16, так как в процессе поворота шарнир 15 заблокирован пружиной 20. После того как полотно 2 перекроет проем, срабатывает конечный выключатель, который отключает электродвигатель механизма поворота 3 и включает электродвигатель механизма герметизации 4. Клиновые зажимы 5 посредством тяг 7, рычагов 8 и толкателей 9 входят в скобы 6, закрепленные на закладных элементах 1. После чего вращение полотна вокруг оси шарнира 16 становится невозможным, так как торец полотна, расположенный на противоположной от-1 005428 петель стороне, упрется в уплотнение 27. Далее, продолжая движение, клиновые зажимы преодолевают усилие пружин 20 и сжимают их, освобождая шарнир 15 (см. фиг. 3). После чего полотно 2, одновременно вращаясь вокруг шарнира 16 и шарнира 15, свободно приближается к уплотнению 27, сжимает его и герметизирует проем. Открывание затвора происходит следующим образом. По команде с пульта управления на открывание затвора включается электродвигатель механизма герметизации 4. Клиновые зажимы 5 посредством тяг 7, рычагов 8 и толкателей 9 выходят из скоб 6 и освобождают полотно 2. При этом под действием сжатых пружин 20 происходит поворот серег 14 вокруг осей шарниров 15 до момента касания серег 14 с упорами 28 кронштейна 12. Тем самым блокируется шарнир 15, и дальнейшее вращение полотна 2 возможно только вокруг шарнира 16. После выхода клиновых зажимов 5 из скоб 6 срабатывает конечный выключатель, который отключает электродвигатель механизма герметизации 4 и включает электродвигатель механизма поворота 3. Полотно 2 вращается вокруг шарнира 16 и освобождает проем. При полном открытии проема ( поворот полотна на 90) по сигналу конечного выключателя отключается электродвигатель механизма поворота 3, и полотно 2 фиксируется в открытом положении. Таким образом, предложенное техническое решение позволяет обеспечить надежную герметизацию, увеличивается надежность работы механизма герметизации и петель затвора. Конструкция петель проще, а сами петли более компактны, менее трудоемки в изготовлении и делают затвор более удобным в эксплуатации. Достигается это тем, что установка дополнительных клиновых зажимов позволяет воспринять увеличенную нагрузку на полотно. Кроме того, вертикальную составляющую от веса полотна и размещенных на нем механизмов воспринимает только опорная петля, а поворотные петли воспринимают только радиальную нагрузку, вследствие чего конструкция петель стала проще, а регулировка положения полотна по высоте относительно проема удобнее. ФОРМУЛА ИЗОБРЕТЕНИЯ Затвор поворотный защитно-герметичный, монтируемый на закладных элементах сооружения,включающий защитное полотно и установленные на нем механизм поворота с приводом и механизм герметизации с приводом и распорным механизмом в виде рычагов, связанных с клиновыми зажимами,поворотные петли с кронштейнами, закрепленными на закладных элементах и защитном полотне и шарнирно связанными между собой посредством серег, отличающийся тем, что в нем механизм герметизации снабжен дополнительными распорными механизмами, каждый из которых снабжен толкателем и соединен с приводом через шарнирно закрепленную на нем тягу и распорный механизм, а один из рычагов распорного механизма шарнирно соединен с клиновым зажимом через толкатель, установленный в направляющих с возможностью перемещения, при этом между закладными элементами и полотном установлена дополнительная опорная петля, один кронштейн которой закреплен на закладных элементах, а другой - на защитном полотне, причем кронштейн, закрепленный на закладных элементах, снабжен подвижным упором, торец которого выполнен сферически вогнутым, а кронштейн полотна снабжен неподвижным упором, торец которого выполнен плоским, и между торцами упоров размещен шариковый элемент, при этом серьга каждой из поворотных петель соединена с кронштейном полотна дополнительной тягой, установленной в сквозном отверстии серьги и закрепленной посредством сферических шайб, одна из которых размещена на кронштейне полотна, а другая - на противоположной стороне серьги, свободный конец тяги снабжен регулируемым упором, а между упором и сопряженной с серьгой сферической шайбой установлена пружина.
