Самогерметизирующийся выдачной затвор для гибких упаковок

Номер патента: 5846

Опубликовано: 30.06.2005

Авторы: Коулер Джозеф Э., Аллансон Гари Р., Диматтео Джозеф

Есть еще 5 страниц.

Смотреть все страницы или скачать PDF файл.

Формула / Реферат

1. Самогерметизирующийся выдачной затвор, содержащий

удлиненную трубку, имеющую в общем жесткую внешнюю стенку, причем упомянутая удлиненная трубка содержит проникающий конец; и

шарнирный ограничитель, окружающий упомянутую внешнюю стенку смежно упомянутому протыкающему концу;

шарнирную пластину, прикрепленную к указанной трубке смежно указанному шарнирному ограничителю, причем шарнирная пластина содержит шайбу, имеющую внутренний диаметр размера, позволяющего установку упомянутой шайбы на удлиненную трубку; и

несколько лепестков, прикрепленных к внешней окружности упомянутой шайбы;

сжимаемую пластину, содержащую диск, имеющий центрально расположенное отверстие с размером и формой, позволяющими установку упомянутого диска на упомянутую удлиненную трубку; и

фиксатор, расположенный на расстоянии по оси от упомянутого шарнирного ограничителя со стороны этого ограничителя, противоположной протыкающему концу.

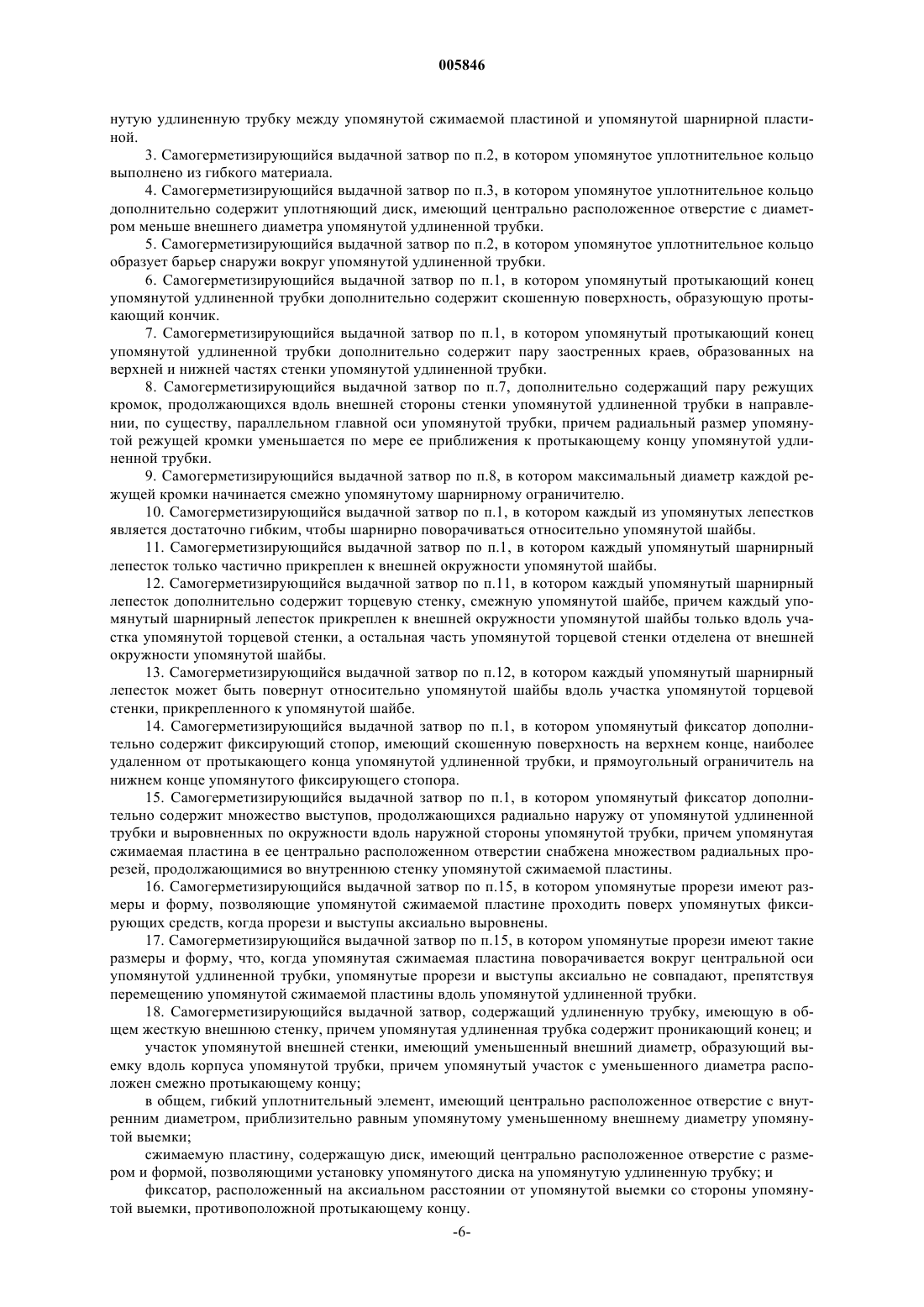

2. Самогерметизирующийся выдачной затвор по п.1, дополнительно содержащий уплотнительное кольцо с размером и формой, позволяющими установить упомянутое уплотнительное кольцо на упомянутую удлиненную трубку между упомянутой сжимаемой пластиной и упомянутой шарнирной пластиной.

3. Самогерметизирующийся выдачной затвор по п.2, в котором упомянутое уплотнительное кольцо выполнено из гибкого материала.

4. Самогерметизирующийся выдачной затвор по п.3, в котором упомянутое уплотнительное кольцо дополнительно содержит уплотняющий диск, имеющий центрально расположенное отверстие с диаметром меньше внешнего диаметра упомянутой удлиненной трубки.

5. Самогерметизирующийся выдачной затвор по п.2, в котором упомянутое уплотнительное кольцо образует барьер снаружи вокруг упомянутой удлиненной трубки.

6. Самогерметизирующийся выдачной затвор по п.1, в котором упомянутый протыкающий конец упомянутой удлиненной трубки дополнительно содержит скошенную поверхность, образующую протыкающий кончик.

7. Самогерметизирующийся выдачной затвор по п.1, в котором упомянутый протыкающий конец упомянутой удлиненной трубки дополнительно содержит пару заостренных краев, образованных на верхней и нижней частях стенки упомянутой удлиненной трубки.

8. Самогерметизирующийся выдачной затвор по п.7, дополнительно содержащий пару режущих кромок, продолжающихся вдоль внешней стороны стенки упомянутой удлиненной трубки в направлении, по существу, параллельном главной оси упомянутой трубки, причем радиальный размер упомянутой режущей кромки уменьшается по мере ее приближения к протыкающему концу упомянутой удлиненной трубки.

9. Самогерметизирующийся выдачной затвор по п.8, в котором максимальный диаметр каждой режущей кромки начинается смежно упомянутому шарнирному ограничителю.

10. Самогерметизирующийся выдачной затвор по п.1, в котором каждый из упомянутых лепестков является достаточно гибким, чтобы шарнирно поворачиваться относительно упомянутой шайбы.

11. Самогерметизирующийся выдачной затвор по п.1, в котором каждый упомянутый шарнирный лепесток только частично прикреплен к внешней окружности упомянутой шайбы.

12. Самогерметизирующийся выдачной затвор по п.11, в котором каждый упомянутый шарнирный лепесток дополнительно содержит торцевую стенку, смежную упомянутой шайбе, причем каждый упомянутый шарнирный лепесток прикреплен к внешней окружности упомянутой шайбы только вдоль участка упомянутой торцевой стенки, а остальная часть упомянутой торцевой стенки отделена от внешней окружности упомянутой шайбы.

13. Самогерметизирующийся выдачной затвор по п.12, в котором каждый упомянутый шарнирный лепесток может быть повернут относительно упомянутой шайбы вдоль участка упомянутой торцевой стенки, прикрепленного к упомянутой шайбе.

14. Самогерметизирующийся выдачной затвор по п.1, в котором упомянутый фиксатор дополнительно содержит фиксирующий стопор, имеющий скошенную поверхность на верхнем конце, наиболее удаленном от протыкающего конца упомянутой удлиненной трубки, и прямоугольный ограничитель на нижнем конце упомянутого фиксирующего стопора.

15. Самогерметизирующийся выдачной затвор по п.1, в котором упомянутый фиксатор дополнительно содержит множество выступов, продолжающихся радиально наружу от упомянутой удлиненной трубки и выровненных по окружности вдоль наружной стороны упомянутой трубки, причем упомянутая сжимаемая пластина в ее центрально расположенном отверстии снабжена множеством радиальных прорезей, продолжающимися во внутреннюю стенку упомянутой сжимаемой пластины.

16. Самогерметизирующийся выдачной затвор по п.15, в котором упомянутые прорези имеют размеры и форму, позволяющие упомянутой сжимаемой пластине проходить поверх упомянутых фиксирующих средств, когда прорези и выступы аксиально выровнены.

17. Самогерметизирующийся выдачной затвор по п.15, в котором упомянутые прорези имеют такие размеры и форму, что, когда упомянутая сжимаемая пластина поворачивается вокруг центральной оси упомянутой удлиненной трубки, упомянутые прорези и выступы аксиально не совпадают, препятствуя перемещению упомянутой сжимаемой пластины вдоль упомянутой удлиненной трубки.

18. Самогерметизирующийся выдачной затвор, содержащий удлиненную трубку, имеющую в общем жесткую внешнюю стенку, причем упомянутая удлиненная трубка содержит проникающий конец; и

участок упомянутой внешней стенки, имеющий уменьшенный внешний диаметр, образующий выемку вдоль корпуса упомянутой трубки, причем упомянутый участок с уменьшенного диаметра расположен смежно протыкающему концу;

в общем, гибкий уплотнительный элемент, имеющий центрально расположенное отверстие с внутренним диаметром, приблизительно равным упомянутому уменьшенному внешнему диаметру упомянутой выемки;

сжимаемую пластину, содержащую диск, имеющий центрально расположенное отверстие с размером и формой, позволяющими установку упомянутого диска на упомянутую удлиненную трубку; и

фиксатор, расположенный на аксиальном расстоянии от упомянутой выемки со стороны упомянутой выемки, противоположной протыкающему концу.

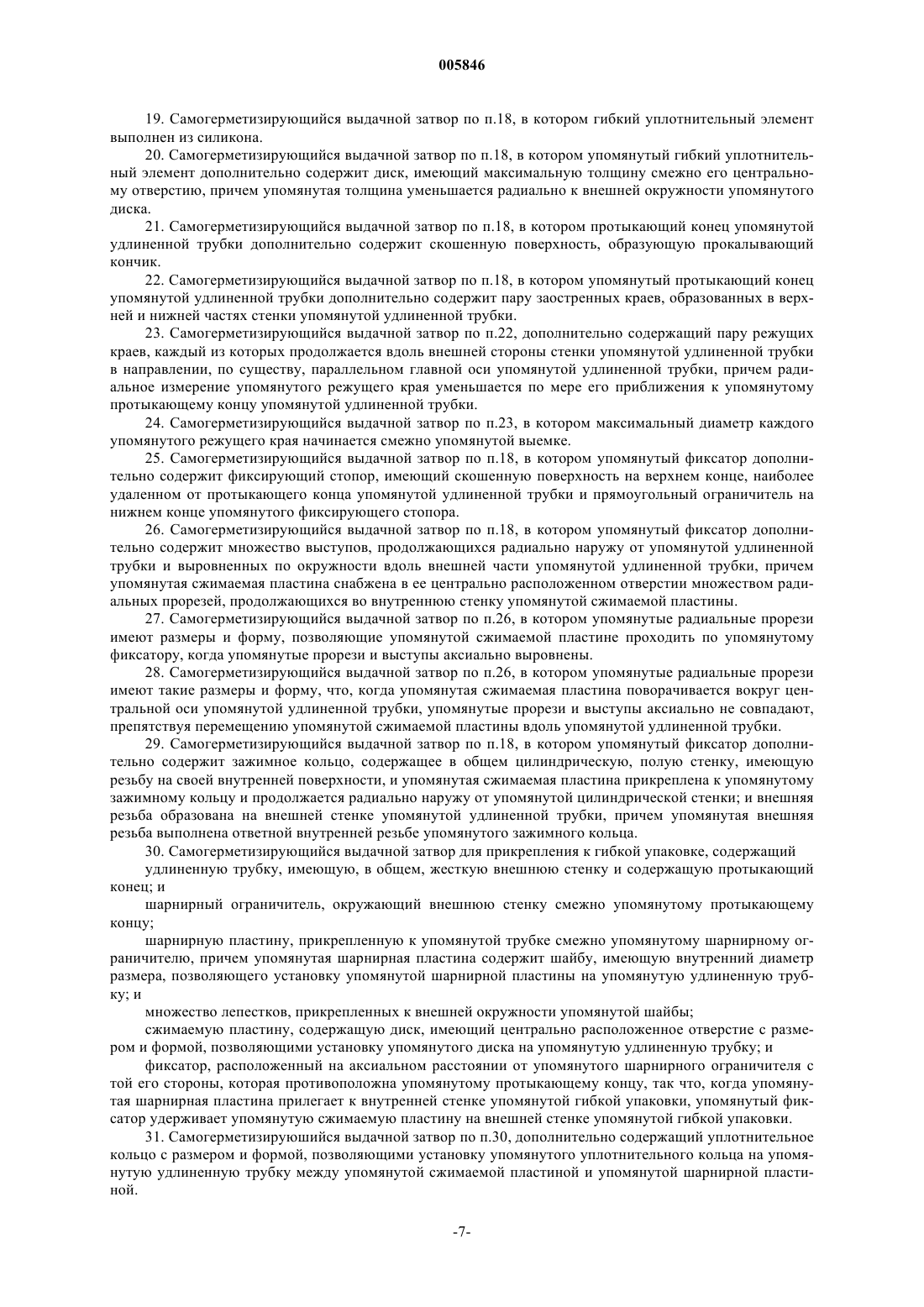

19. Самогерметизирующий выдачной затвор по п.18, в котором гибкий уплотнительный элемент выполнен из силикона.

20. Самогерметизирующийся выдачной затвор по п.18, в котором упомянутый гибкий уплотнительный элемент дополнительно содержит диск, имеющий максимальную толщину смежно его центральному отверстию, причем упомянутая толщина уменьшается радиально к внешней окружности упомянутого диска.

21. Самогерметизирующийся выдачной затвор по п.18, в котором протыкающий конец упомянутой удлиненной трубки дополнительно содержит скошенную поверхность, образующую прокалывающий кончик.

22. Самогерметизирующийся выдачной затвор по п.18, в котором упомянутый протыкающий конец упомянутой удлиненной трубки дополнительно содержит пару заостренных краев, образованных в верхней и нижней частях стенки упомянутой удлиненной трубки.

23. Самогерметизирующийся выдачной затвор по п.22, дополнительно содержащий пару режущих краев, каждый из которых продолжается вдоль внешней стороны стенки упомянутой удлиненной трубки в направлении, по существу, параллельном главной оси упомянутой удлиненной трубки, причем радиальное измерение упомянутого режущего края уменьшается по мере его приближения к упомянутому протыкающему концу упомянутой удлиненной трубки.

24. Самогерметизирующийся выдачной затвор по п.23, в котором максимальный диаметр каждого упомянутого режущего края начинается смежно упомянутой выемке.

25. Самогерметизирующийся выдачной затвор по п.18, в котором упомянутый фиксатор дополнительно содержит фиксирующий стопор, имеющий скошенную поверхность на верхнем конце, наиболее удаленном от протыкающего конца упомянутой удлиненной трубки и прямоугольный ограничитель на нижнем конце упомянутого фиксирующего стопора.

26. Самогерметизирующийся выдачной затвор по п.18, в котором упомянутый фиксатор дополнительно содержит множество выступов, продолжающихся радиально наружу от упомянутой удлиненной трубки и выровненных по окружности вдоль внешней части упомянутой удлиненной трубки, причем упомянутая сжимаемая пластина снабжена в хх центрально расположенном отверстии множеством радиальных прорезей, продолжающихся во внутреннюю стенку упомянутой сжимаемой пластины.

27. Самогерметизирующийся выдачной затвор по п.26, в котором упомянутые радиальные прорези имеют размеры и форму, позволяющие упомянутой сжимаемой пластине проходить по упомянутому фиксатору, когда упомянутые прорези и выступы аксиально выровнены.

28. Самогерметизирующийся выдачной затвор по п.26, в котором упомянутые радиальные прорези имеют такие размеры и форму, что, когда упомянутая сжимаемая пластина поворачивается вокруг центральной оси упомянутой удлиненной трубки, упомянутые прорези и выступы аксиально не совпадают, препятствуя перемещению упомянутой сжимаемой пластины вдоль упомянутой удлиненной трубки.

29. Самогерметизирующийся выдачной затвор по п.18, в котором упомянутый фиксатор дополнительно содержит зажимное кольцо, содержащее в общем цилиндрическую, полую стенку, имеющую резьбу на своей внутренней поверхности, и упомянутая сжимаемая пластина прикреплена к упомянутому зажимному кольцу и продолжается радиально наружу от упомянутой цилиндрической стенки; и внешняя резьба образована на внешней стенке упомянутой удлиненной трубки, причем упомянутая внешняя резьба выполнена ответной внутренней резьбе упомянутого зажимного кольца.

30. Самогерметизирующийся выдачной затвор для прикрепления к гибкой упаковке, содержащий

удлиненную трубку, имеющую, в общем, жесткую внешнюю стенку и содержащую протыкающий конец; и

шарнирный ограничитель, окружающий внешнюю стенку смежно упомянутому протыкающему концу;

шарнирную пластину, прикрепленную к упомянутой трубке смежно упомянутому шарнирному ограничителю, причем упомянутая шарнирная пластина содержит шайбу, имеющую внутренний диаметр размера, позволяющего установку упомянутой шарнирной пластины на упомянутую удлиненную трубку; и

множество лепестков, прикрепленных к внешней окружности упомянутой шайбы;

сжимаемую пластину, содержащую диск, имеющий центрально расположенное отверстие с размером и формой, позволяющими установку упомянутого диска на упомянутую удлиненную трубку; и

фиксатор, расположенный на аксиальном расстоянии от упомянутого шарнирного ограничителя с той его стороны, которая противоположна упомянутому протыкающему концу, так что, когда упомянутая шарнирная пластина прилегает к внутренней стенке упомянутой гибкой упаковки, упомянутый фиксатор удерживает упомянутую сжимаемую пластину на внешней стенке упомянутой гибкой упаковки.

31. Самогерметизируюшийся выдачной затвор по п.30, дополнительно содержащий уплотнительное кольцо с размером и формой, позволяющими установку упомянутого уплотнительного кольца на упомянутую удлиненную трубку между упомянутой сжимаемой пластиной и упомянутой шарнирной пластиной.

32. Самогерметизируюшийся выдачной затвор по п.31, в котором упомянутое уплотнительное кольцо выполнено из гибкого материала.

33. Самогерметизирующийся выдачной затвор по п.32, в котором упомянутое уплотнительное кольцо дополнительно содержит уплотняющий диск, имеющий центрально расположенное отверстие с диаметром отверстия меньше внешнего диаметра упомянутой удлиненной трубки.

34. Самогерметизирующийся выдачной затвор по п.31, в котором упомянутое уплотнительное кольцо образует барьер вокруг внешней части упомянутой удлиненной трубки, так что, когда упомянутая сжимаемая пластина фиксируется против внешней стенки упомянутой гибкой упаковки, формируется герметизация, достаточно плотная для того, чтобы продукт внутри упомянутой гибкой упаковки, бактерии или кислород не проходили между внешней и внутренней частями упомянутой гибкой упаковки.

35. Самогерметизирующийся выдачной затвор по п.30, в котором упомянутый протыкающий конец упомянутой удлиненной трубки дополнительно содержит скошенную поверхность, образующую прокалывающий кончик.

36. Самогерметизирующийся выдачной затвор по п.30, в котором протыкающий конец упомянутой удлиненной трубки дополнительно содержит пару заостренных краев, сформированных в верхней и нижней частях стенки упомянутой удлиненной трубки.

37. Самогерметизирующийся выдачной затвор по п.36, дополнительно содержащий пару режущих краев, продолжающихся вдоль внешней стороны стенки упомянутой удлиненной трубки в направлении, по существу, параллельном главной оси упомянутой трубки, причем радиальное измерение упомянутого режущего края уменьшается по мере приближения к проникающему концу упомянутой удлиненной трубки.

38. Самогерметизирующийся выдачной затвор по п.37, в котором максимальный диаметр каждого конца упомянутого режущего края начинается смежно упомянутому шарнирному ограничителю.

39. Самогерметизирующийся выдачной затвор по п.30, в котором каждый лепесток является достаточно гибким, чтобы позволить каждому упомянутому лепестку шарнирно поворачиваться относительно упомянутой шайбы.

40. Самогерметизирующийся выдачной затвор по п.30, в котором каждый упомянутый шарнирный лепесток только частично прикреплен к внешней окружности упомянутой шайбы.

41. Самогерметизирующийся выдачной затвор по п.40, причем каждый упомянутый шарнирный лепесток дополнительно содержит концевую стенку, смежную упомянутой шайбе, причем каждый упомянутый шарнирный лепесток прикреплен к внешней окружности упомянутой шайбы только вдоль части толщины упомянутой концевой стенки, а остальная часть упомянутой концевой стенки отделена от внешней окружности упомянутой шайбы.

42. Самогерметизирующийся выдачной затвор по п.12, в котором каждый упомянутый шарнирный лепесток может поворачиваться относительно упомянутой шайбы вдоль участка упомянутой концевой стенки, прикрепленной к упомянутой шайбе.

43. Самогерметизирующийся выдачной затвор по п.30, в котором упомянутый фиксатор дополнительно содержит фиксирующий стопор, имеющий скошенную поверхность на верхнем конце, наиболее удаленном от протыкающего конца упомянутой удлиненной трубки, и прямоугольный ограничитель на его нижнем конце.

44. Самогерметизирующийся выдачной затвор по п.30, в котором упомянутый фиксатор дополнительно содержит множество выступов, продолжающихся радиально наружу от упомянутой удлиненной трубки и выровненных по окружности снаружи упомянутой трубки, причем упомянутая сжимаемая пластина снабжена у ее центрально расположенного отверстия множеством радиальных прорезей, продолжающихся во внутреннюю стенку упомянутой сжимаемой пластины.

45. Самогерметизирующийся выдачной затвор по п.44, в котором упомянутые прорези имеют размеры и форму, позволяющие упомянутой сжимаемой пластине проходить поверх упомянутого фиксатора, когда прорези и выступы являются аксиально выровненными.

46. Самогерметизирующийся выдачной затвор по п.44, в котором упомянутые прорези имеют такие размеры и форму, что, когда упомянутая сжимаемая пластина поворачивается вокруг центральной оси упомянутой удлиненной трубки, упомянутые прорези и выступы выходят из аксиального выравнивания, удерживая упомянутую сжимаемую пластину против внешней стенки упомянутой гибкой упаковки.

47. Самогерметизирующийся выдачной затвор по п.44, в котором упомянутые прорези имеют такие размеры и форму, что, когда упомянутая сжимаемая пластина поворачивается вокруг центральной оси упомянутой удлиненной трубки, упомянутые прорези и выступы выходят из аксиального выравнивания, препятствуя перемещению упомянутой сжимаемой пластины вдоль упомянутой удлиненной трубки.

48. Самогерметизирующийся выдачной затвор для прикрепления к гибкой упаковке, содержащий удлиненную трубку, имеющую, в общем, жесткую внешнюю стенку, причем упомянутая удлиненная трубка содержит протыкающий конец; и

участок упомянутой внешней стенки, имеющий уменьшенный внешний диаметр и образующий выемку вдоль корпуса упомянутой трубки, причем упомянутый участок уменьшенного диаметра расположен смежно протыкающему концу;

в общем, гибкий уплотнительный элемент, имеющий центрально расположенное отверстие с внутренним диаметром, приблизительно равным упомянутому уменьшенному внешнему диаметру упомянутой выемки;

сжимаемую пластину, содержащую диск, имеющий центрально расположенэюх отверстие с размером и формой, позволяющими установку упомянутого диска на упомянутую удлиненную трубку; и

фиксатор, расположенный на аксиальном расстоянии от упомянутой выемки с ее стороны, противоположной протыкающему концу, так что, когда упомянутый уплотнительный элемент прилегает к внутренней стенке упомянутой гибкой упаковки, упомянутый фиксатор удерживает сжимаемую пластину на внешней стенке упомянутой гибкой упаковки.

49. Самогерметизирующийся выдачной затвор по п.48, в котором упомянутый уплотнительный элемент выполнен из силикона.

50. Самогерметизирующийся выдачной затвор по п.48, в котором упомянутый уплотнительный элемент дополнительно содержит диск, имеющий максимальную толщину смежно его центральному отверстию, причем упомянутая толщина уменьшается в радиальном направлении к внешней окружности упомянутого диска.

51. Самогерметизирующийся выдачной затвор по п.48, в котором протыкающий конец упомянутой удлиненной трубки дополнительно содержит скошенную поверхность, образующую прокалывающий кончик.

52. Самогерметизирующийся выдачной затвор по п.48, в котором протыкающий конец упомянутой удлиненной трубки дополнительно содержит пару заостренных краев, образованных на верхней и нижней частях стенки упомянутой удлиненной трубки.

53. Самогерметизирующийся выдачной затвор по п.52, дополнительно содержащий пару режущих краев, продолжающихся вдоль внешней стороны стенки упомянутой удлиненной трубки в направлении, по существу, параллельном главной оси упомянутой трубки, причем радиальное измерение упомянутого режущего края уменьшается по мере его приближения к протыкающему концу упомянутой удлиненной трубки.

54. Самогерметизирующийся выдачной затвор по п.53, в котором максимальный диаметр каждого конца упомянутого режущего края начинается смежно упомянутой выемке.

55. Самогерметизирующийся выдачной затвор по п.48, в котором упомянутый фиксатор дополнительно содержит фиксирующий стопор, имеющий скошенную поверхность на верхнем конце, наиболее удаленном от протыкающего конца упомянутой удлиненной трубки; и прямоугольный ограничитель на нижнем конце упомянутого фиксирующего стопора.

56. Самогерметизирующийся выдачной затвор по п.48, в котором упомянутый фиксатор дополнительно содержит множество выступов, продолжающихся радиально наружу от упомянутой удлиненной трубки и выровненных по окружности снаружи упомянутой удлиненной трубки, причем упомянутая сжимаемая пластина снабжена у ее центрально расположенного отверстия множеством радиальных прорезей во внутренней стенке упомянутой сжимаемой пластины.

57. Самогерметизирующийся выдачной затвор по п.56, в котором упомянутые прорези имеют размеры и форму, позволяющие упомянутой сжимаемой пластине проходить поверх упомянутого фиксатора, когда упомянутые прорези и выступы аксиально выровнены.

58. Самогерметизирующийся выдачной затвор по п.56, в котором упомянутые прорези имеют такие размеры и форму, что, когда упомянутая сжимаемая пластина поворачивается вокруг центральной оси упомянутой удлиненной трубки, упомянутые прорези и выступы выходят из аксиального выравнивания, удерживая упомянутую сжимаемую пластину на внешней стенке упомянутой удлиненной трубки.

59. Самогерметизирующийся выдачной затвор по п.56, в котором упомянутые прорези имеют такие размеры и форму, что, когда упомянутая сжимаемая пластина поворачивается вокруг центральной оси упомянутой удлиненной трубки, упомянутые прорези и выступы выходят из аксиального выравнивания, препятствуя перемещению упомянутой сжимаемой пластины вдоль упомянутой удлиненной трубки.

60. Самогерметизирующийся выдачной затвор по п.48, в котором упомянутый фиксатор дополнительно содержит зажимное кольцо, содержащее в общем цилиндрическую, полую стенку, имеющую резьбу на ее внутренней поверхности, прикрепленную к упомянутому зажимному кольцу и продолжающуюся радиально наружу от упомянутой цилиндрической стенки; и внешнюю резьбу, выполненную на внешней стенке упомянутой удлиненной трубки, причем упомянутая внешняя резьба выполнена ответной внутренней резьбе упомянутого зажимного кольца.

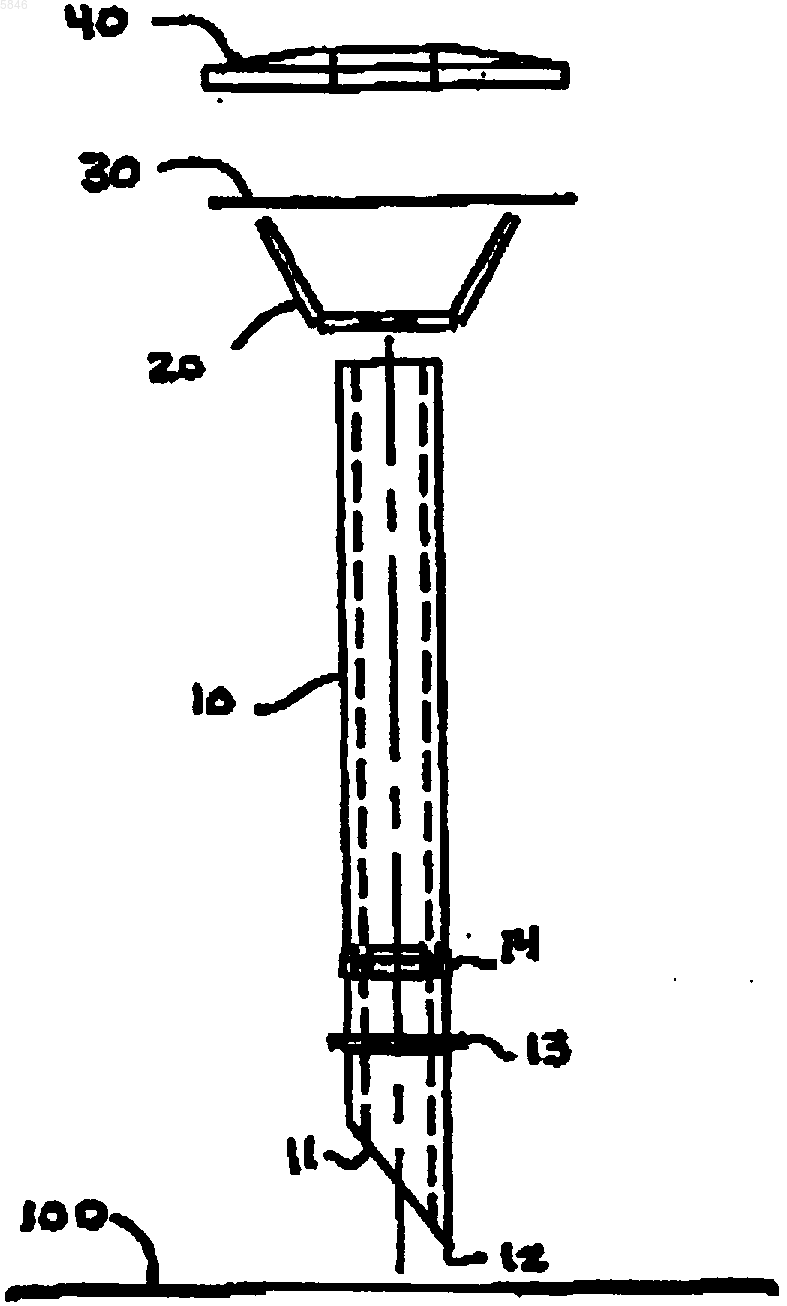

Рисунок 1





Текст

Смотреть все

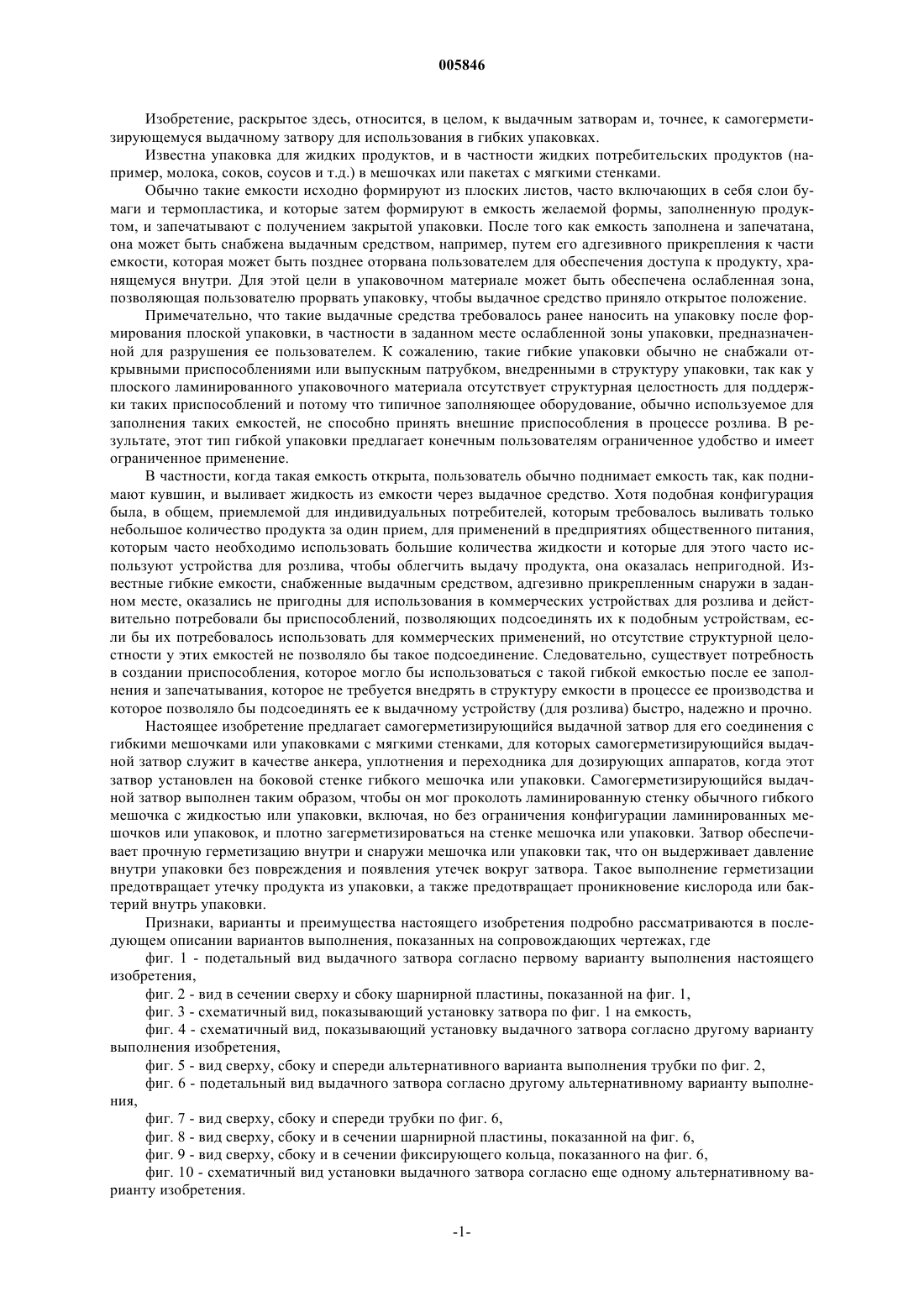

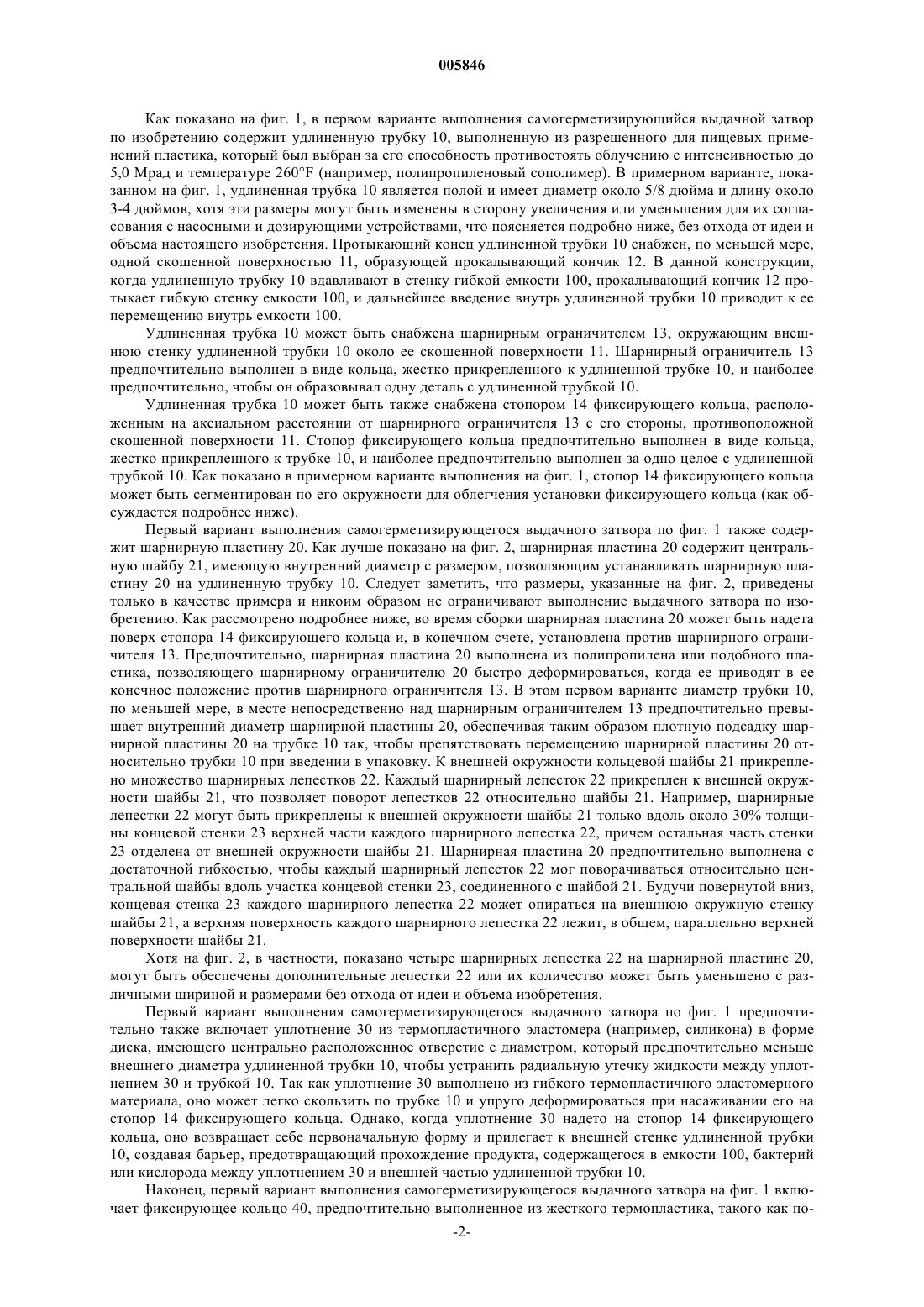

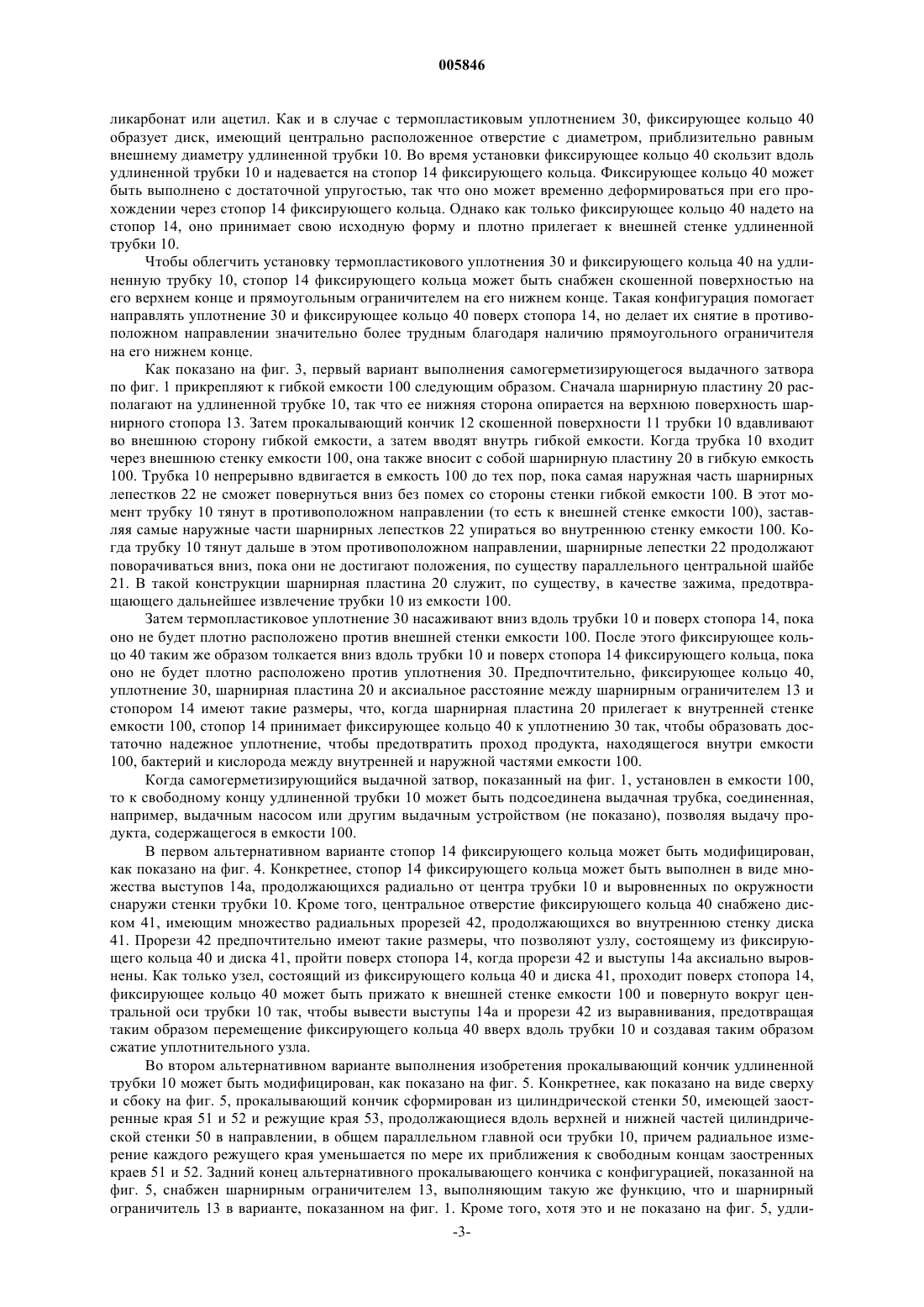

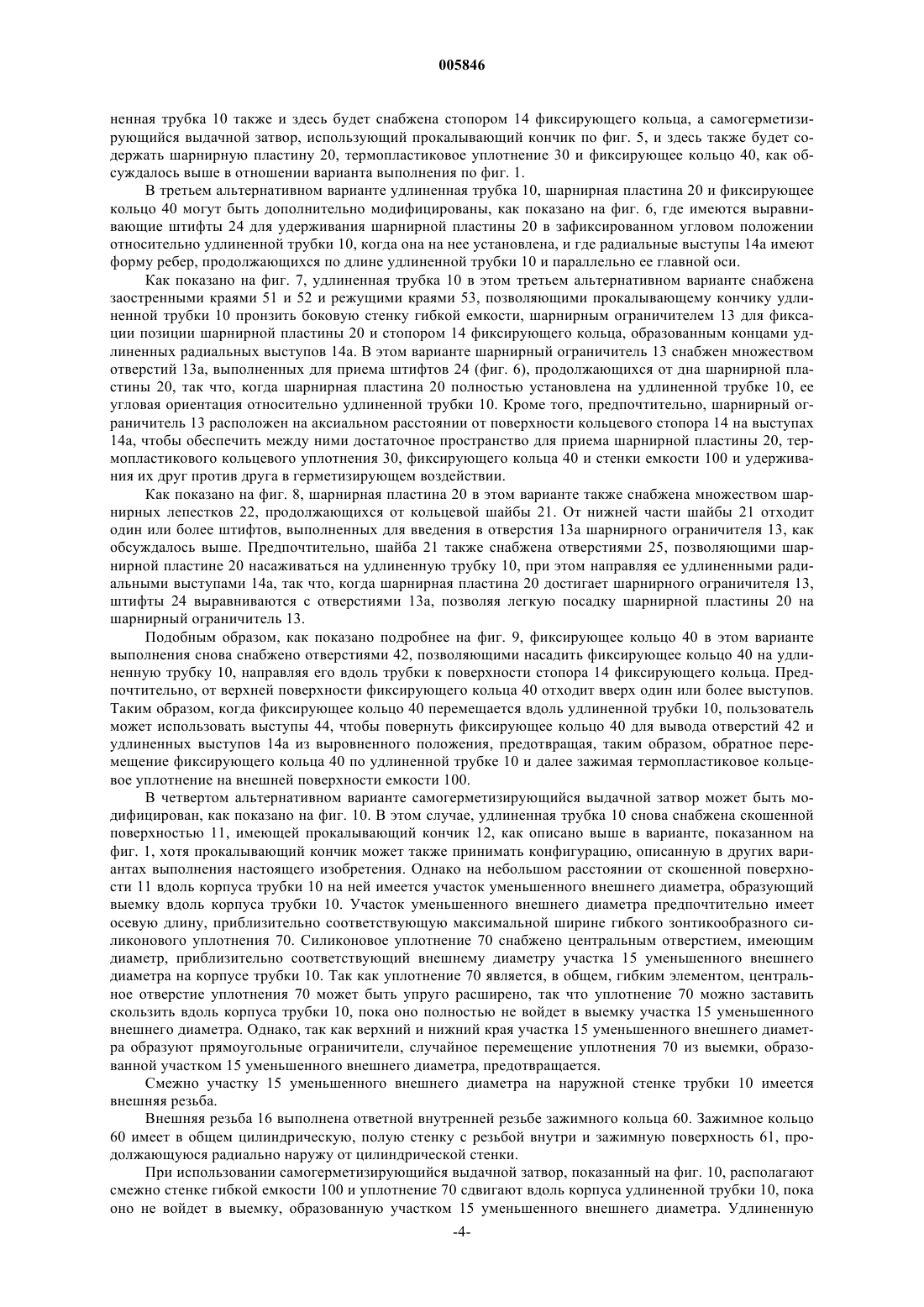

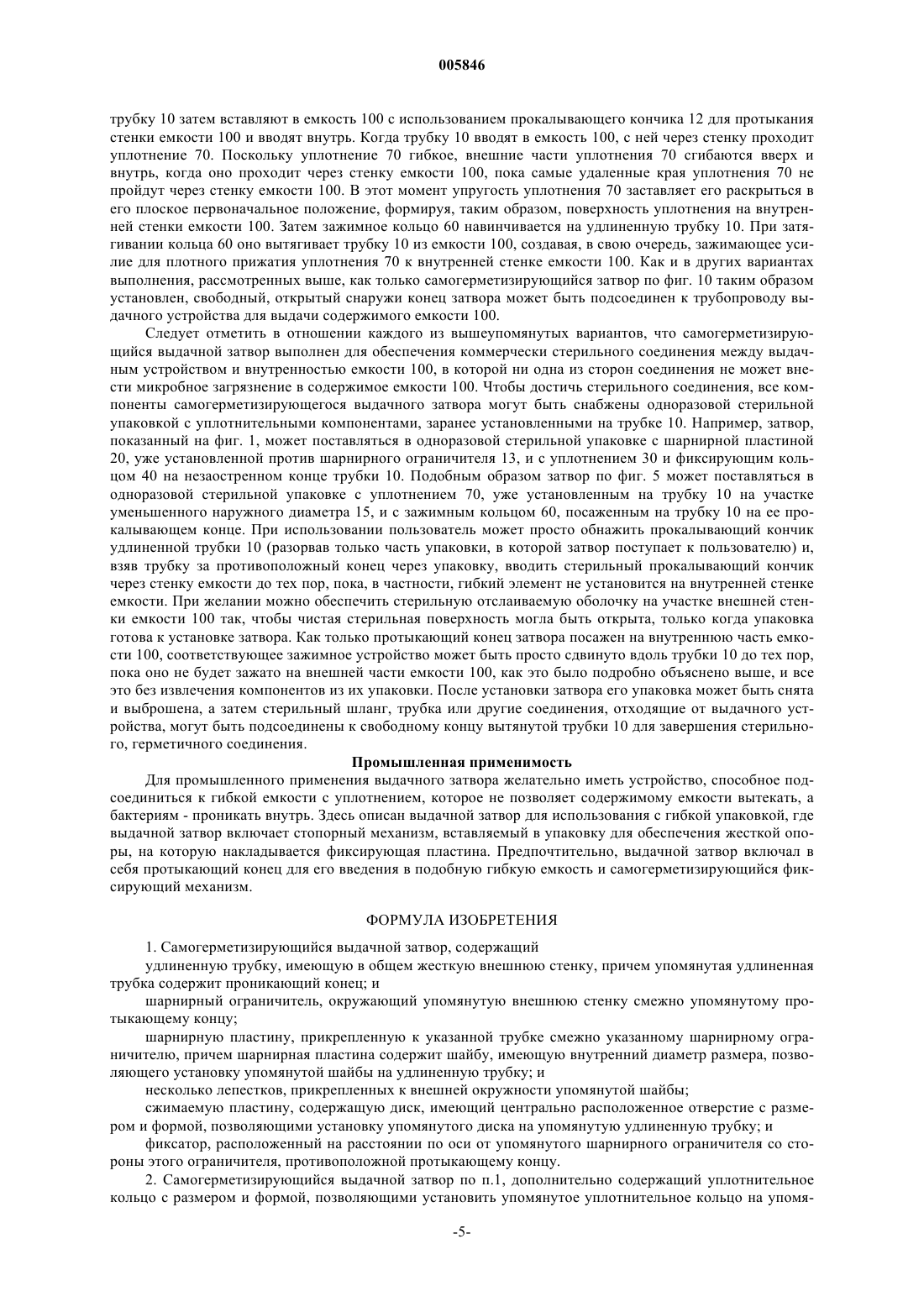

005846 Изобретение, раскрытое здесь, относится, в целом, к выдачным затворам и, точнее, к самогерметизирующемуся выдачному затвору для использования в гибких упаковках. Известна упаковка для жидких продуктов, и в частности жидких потребительских продуктов (например, молока, соков, соусов и т.д.) в мешочках или пакетах с мягкими стенками. Обычно такие емкости исходно формируют из плоских листов, часто включающих в себя слои бумаги и термопластика, и которые затем формируют в емкость желаемой формы, заполненную продуктом, и запечатывают с получением закрытой упаковки. После того как емкость заполнена и запечатана,она может быть снабжена выдачным средством, например, путем его адгезивного прикрепления к части емкости, которая может быть позднее оторвана пользователем для обеспечения доступа к продукту, хранящемуся внутри. Для этой цели в упаковочном материале может быть обеспечена ослабленная зона,позволяющая пользователю прорвать упаковку, чтобы выдачное средство приняло открытое положение. Примечательно, что такие выдачные средства требовалось ранее наносить на упаковку после формирования плоской упаковки, в частности в заданном месте ослабленной зоны упаковки, предназначенной для разрушения ее пользователем. К сожалению, такие гибкие упаковки обычно не снабжали открывными приспособлениями или выпускным патрубком, внедренными в структуру упаковки, так как у плоского ламинированного упаковочного материала отсутствует структурная целостность для поддержки таких приспособлений и потому что типичное заполняющее оборудование, обычно используемое для заполнения таких емкостей, не способно принять внешние приспособления в процессе розлива. В результате, этот тип гибкой упаковки предлагает конечным пользователям ограниченное удобство и имеет ограниченное применение. В частности, когда такая емкость открыта, пользователь обычно поднимает емкость так, как поднимают кувшин, и выливает жидкость из емкости через выдачное средство. Хотя подобная конфигурация была, в общем, приемлемой для индивидуальных потребителей, которым требовалось выливать только небольшое количество продукта за один прием, для применений в предприятиях общественного питания,которым часто необходимо использовать большие количества жидкости и которые для этого часто используют устройства для розлива, чтобы облегчить выдачу продукта, она оказалась непригодной. Известные гибкие емкости, снабженные выдачным средством, адгезивно прикрепленным снаружи в заданном месте, оказались не пригодны для использования в коммерческих устройствах для розлива и действительно потребовали бы приспособлений, позволяющих подсоединять их к подобным устройствам, если бы их потребовалось использовать для коммерческих применений, но отсутствие структурной целостности у этих емкостей не позволяло бы такое подсоединение. Следовательно, существует потребность в создании приспособления, которое могло бы использоваться с такой гибкой емкостью после ее заполнения и запечатывания, которое не требуется внедрять в структуру емкости в процессе ее производства и которое позволяло бы подсоединять ее к выдачному устройству (для розлива) быстро, надежно и прочно. Настоящее изобретение предлагает самогерметизирующийся выдачной затвор для его соединения с гибкими мешочками или упаковками с мягкими стенками, для которых самогерметизирующийся выдачной затвор служит в качестве анкера, уплотнения и переходника для дозирующих аппаратов, когда этот затвор установлен на боковой стенке гибкого мешочка или упаковки. Самогерметизирующийся выдачной затвор выполнен таким образом, чтобы он мог проколоть ламинированную стенку обычного гибкого мешочка с жидкостью или упаковки, включая, но без ограничения конфигурации ламинированных мешочков или упаковок, и плотно загерметизироваться на стенке мешочка или упаковки. Затвор обеспечивает прочную герметизацию внутри и снаружи мешочка или упаковки так, что он выдерживает давление внутри упаковки без повреждения и появления утечек вокруг затвора. Такое выполнение герметизации предотвращает утечку продукта из упаковки, а также предотвращает проникновение кислорода или бактерий внутрь упаковки. Признаки, варианты и преимущества настоящего изобретения подробно рассматриваются в последующем описании вариантов выполнения, показанных на сопровождающих чертежах, где фиг. 1 - подетальный вид выдачного затвора согласно первому варианту выполнения настоящего изобретения,фиг. 2 - вид в сечении сверху и сбоку шарнирной пластины, показанной на фиг. 1,фиг. 3 - схематичный вид, показывающий установку затвора по фиг. 1 на емкость,фиг. 4 - схематичный вид, показывающий установку выдачного затвора согласно другому варианту выполнения изобретения,фиг. 5 - вид сверху, сбоку и спереди альтернативного варианта выполнения трубки по фиг. 2,фиг. 6 - подетальный вид выдачного затвора согласно другому альтернативному варианту выполнения,фиг. 7 - вид сверху, сбоку и спереди трубки по фиг. 6,фиг. 8 - вид сверху, сбоку и в сечении шарнирной пластины, показанной на фиг. 6,фиг. 9 - вид сверху, сбоку и в сечении фиксирующего кольца, показанного на фиг. 6,фиг. 10 - схематичный вид установки выдачного затвора согласно еще одному альтернативному варианту изобретения.-1 005846 Как показано на фиг. 1, в первом варианте выполнения самогерметизирующийся выдачной затвор по изобретению содержит удлиненную трубку 10, выполненную из разрешенного для пищевых применений пластика, который был выбран за его способность противостоять облучению с интенсивностью до 5,0 Мрад и температуре 260F (например, полипропиленовый сополимер). В примерном варианте, показанном на фиг. 1, удлиненная трубка 10 является полой и имеет диаметр около 5/8 дюйма и длину около 3-4 дюймов, хотя эти размеры могут быть изменены в сторону увеличения или уменьшения для их согласования с насосными и дозирующими устройствами, что поясняется подробно ниже, без отхода от идеи и объема настоящего изобретения. Протыкающий конец удлиненной трубки 10 снабжен, по меньшей мере,одной скошенной поверхностью 11, образующей прокалывающий кончик 12. В данной конструкции,когда удлиненную трубку 10 вдавливают в стенку гибкой емкости 100, прокалывающий кончик 12 протыкает гибкую стенку емкости 100, и дальнейшее введение внутрь удлиненной трубки 10 приводит к ее перемещению внутрь емкости 100. Удлиненная трубка 10 может быть снабжена шарнирным ограничителем 13, окружающим внешнюю стенку удлиненной трубки 10 около ее скошенной поверхности 11. Шарнирный ограничитель 13 предпочтительно выполнен в виде кольца, жестко прикрепленного к удлиненной трубке 10, и наиболее предпочтительно, чтобы он образовывал одну деталь с удлиненной трубкой 10. Удлиненная трубка 10 может быть также снабжена стопором 14 фиксирующего кольца, расположенным на аксиальном расстоянии от шарнирного ограничителя 13 с его стороны, противоположной скошенной поверхности 11. Стопор фиксирующего кольца предпочтительно выполнен в виде кольца,жестко прикрепленного к трубке 10, и наиболее предпочтительно выполнен за одно целое с удлиненной трубкой 10. Как показано в примерном варианте выполнения на фиг. 1, стопор 14 фиксирующего кольца может быть сегментирован по его окружности для облегчения установки фиксирующего кольца (как обсуждается подробнее ниже). Первый вариант выполнения самогерметизирующегося выдачного затвора по фиг. 1 также содержит шарнирную пластину 20. Как лучше показано на фиг. 2, шарнирная пластина 20 содержит центральную шайбу 21, имеющую внутренний диаметр с размером, позволяющим устанавливать шарнирную пластину 20 на удлиненную трубку 10. Следует заметить, что размеры, указанные на фиг. 2, приведены только в качестве примера и никоим образом не ограничивают выполнение выдачного затвора по изобретению. Как рассмотрено подробнее ниже, во время сборки шарнирная пластина 20 может быть надета поверх стопора 14 фиксирующего кольца и, в конечном счете, установлена против шарнирного ограничителя 13. Предпочтительно, шарнирная пластина 20 выполнена из полипропилена или подобного пластика, позволяющего шарнирному ограничителю 20 быстро деформироваться, когда ее приводят в ее конечное положение против шарнирного ограничителя 13. В этом первом варианте диаметр трубки 10,по меньшей мере, в месте непосредственно над шарнирным ограничителем 13 предпочтительно превышает внутренний диаметр шарнирной пластины 20, обеспечивая таким образом плотную подсадку шарнирной пластины 20 на трубке 10 так, чтобы препятствовать перемещению шарнирной пластины 20 относительно трубки 10 при введении в упаковку. К внешней окружности кольцевой шайбы 21 прикреплено множество шарнирных лепестков 22. Каждый шарнирный лепесток 22 прикреплен к внешней окружности шайбы 21, что позволяет поворот лепестков 22 относительно шайбы 21. Например, шарнирные лепестки 22 могут быть прикреплены к внешней окружности шайбы 21 только вдоль около 30% толщины концевой стенки 23 верхней части каждого шарнирного лепестка 22, причем остальная часть стенки 23 отделена от внешней окружности шайбы 21. Шарнирная пластина 20 предпочтительно выполнена с достаточной гибкостью, чтобы каждый шарнирный лепесток 22 мог поворачиваться относительно центральной шайбы вдоль участка концевой стенки 23, соединенного с шайбой 21. Будучи повернутой вниз,концевая стенка 23 каждого шарнирного лепестка 22 может опираться на внешнюю окружную стенку шайбы 21, а верхняя поверхность каждого шарнирного лепестка 22 лежит, в общем, параллельно верхней поверхности шайбы 21. Хотя на фиг. 2, в частности, показано четыре шарнирных лепестка 22 на шарнирной пластине 20,могут быть обеспечены дополнительные лепестки 22 или их количество может быть уменьшено с различными шириной и размерами без отхода от идеи и объема изобретения. Первый вариант выполнения самогерметизирующегося выдачного затвора по фиг. 1 предпочтительно также включает уплотнение 30 из термопластичного эластомера (например, силикона) в форме диска, имеющего центрально расположенное отверстие с диаметром, который предпочтительно меньше внешнего диаметра удлиненной трубки 10, чтобы устранить радиальную утечку жидкости между уплотнением 30 и трубкой 10. Так как уплотнение 30 выполнено из гибкого термопластичного эластомерного материала, оно может легко скользить по трубке 10 и упруго деформироваться при насаживании его на стопор 14 фиксирующего кольца. Однако, когда уплотнение 30 надето на стопор 14 фиксирующего кольца, оно возвращает себе первоначальную форму и прилегает к внешней стенке удлиненной трубки 10, создавая барьер, предотвращающий прохождение продукта, содержащегося в емкости 100, бактерий или кислорода между уплотнением 30 и внешней частью удлиненной трубки 10. Наконец, первый вариант выполнения самогерметизирующегося выдачного затвора на фиг. 1 включает фиксирующее кольцо 40, предпочтительно выполненное из жесткого термопластика, такого как по-2 005846 ликарбонат или ацетил. Как и в случае с термопластиковым уплотнением 30, фиксирующее кольцо 40 образует диск, имеющий центрально расположенное отверстие с диаметром, приблизительно равным внешнему диаметру удлиненной трубки 10. Во время установки фиксирующее кольцо 40 скользит вдоль удлиненной трубки 10 и надевается на стопор 14 фиксирующего кольца. Фиксирующее кольцо 40 может быть выполнено с достаточной упругостью, так что оно может временно деформироваться при его прохождении через стопор 14 фиксирующего кольца. Однако как только фиксирующее кольцо 40 надето на стопор 14, оно принимает свою исходную форму и плотно прилегает к внешней стенке удлиненной трубки 10. Чтобы облегчить установку термопластикового уплотнения 30 и фиксирующего кольца 40 на удлиненную трубку 10, стопор 14 фиксирующего кольца может быть снабжен скошенной поверхностью на его верхнем конце и прямоугольным ограничителем на его нижнем конце. Такая конфигурация помогает направлять уплотнение 30 и фиксирующее кольцо 40 поверх стопора 14, но делает их снятие в противоположном направлении значительно более трудным благодаря наличию прямоугольного ограничителя на его нижнем конце. Как показано на фиг. 3, первый вариант выполнения самогерметизирующегося выдачного затвора по фиг. 1 прикрепляют к гибкой емкости 100 следующим образом. Сначала шарнирную пластину 20 располагают на удлиненной трубке 10, так что ее нижняя сторона опирается на верхнюю поверхность шарнирного стопора 13. Затем прокалывающий кончик 12 скошенной поверхности 11 трубки 10 вдавливают во внешнюю сторону гибкой емкости, а затем вводят внутрь гибкой емкости. Когда трубка 10 входит через внешнюю стенку емкости 100, она также вносит с собой шарнирную пластину 20 в гибкую емкость 100. Трубка 10 непрерывно вдвигается в емкость 100 до тех пор, пока самая наружная часть шарнирных лепестков 22 не сможет повернуться вниз без помех со стороны стенки гибкой емкости 100. В этот момент трубку 10 тянут в противоположном направлении (то есть к внешней стенке емкости 100), заставляя самые наружные части шарнирных лепестков 22 упираться во внутреннюю стенку емкости 100. Когда трубку 10 тянут дальше в этом противоположном направлении, шарнирные лепестки 22 продолжают поворачиваться вниз, пока они не достигают положения, по существу параллельного центральной шайбе 21. В такой конструкции шарнирная пластина 20 служит, по существу, в качестве зажима, предотвращающего дальнейшее извлечение трубки 10 из емкости 100. Затем термопластиковое уплотнение 30 насаживают вниз вдоль трубки 10 и поверх стопора 14, пока оно не будет плотно расположено против внешней стенки емкости 100. После этого фиксирующее кольцо 40 таким же образом толкается вниз вдоль трубки 10 и поверх стопора 14 фиксирующего кольца, пока оно не будет плотно расположено против уплотнения 30. Предпочтительно, фиксирующее кольцо 40,уплотнение 30, шарнирная пластина 20 и аксиальное расстояние между шарнирным ограничителем 13 и стопором 14 имеют такие размеры, что, когда шарнирная пластина 20 прилегает к внутренней стенке емкости 100, стопор 14 принимает фиксирующее кольцо 40 к уплотнению 30 так, чтобы образовать достаточно надежное уплотнение, чтобы предотвратить проход продукта, находящегося внутри емкости 100, бактерий и кислорода между внутренней и наружной частями емкости 100. Когда самогерметизирующийся выдачной затвор, показанный на фиг. 1, установлен в емкости 100,то к свободному концу удлиненной трубки 10 может быть подсоединена выдачная трубка, соединенная,например, выдачным насосом или другим выдачным устройством (не показано), позволяя выдачу продукта, содержащегося в емкости 100. В первом альтернативном варианте стопор 14 фиксирующего кольца может быть модифицирован,как показано на фиг. 4. Конкретнее, стопор 14 фиксирующего кольца может быть выполнен в виде множества выступов 14 а, продолжающихся радиально от центра трубки 10 и выровненных по окружности снаружи стенки трубки 10. Кроме того, центральное отверстие фиксирующего кольца 40 снабжено диском 41, имеющим множество радиальных прорезей 42, продолжающихся во внутреннюю стенку диска 41. Прорези 42 предпочтительно имеют такие размеры, что позволяют узлу, состоящему из фиксирующего кольца 40 и диска 41, пройти поверх стопора 14, когда прорези 42 и выступы 14 а аксиально выровнены. Как только узел, состоящий из фиксирующего кольца 40 и диска 41, проходит поверх стопора 14,фиксирующее кольцо 40 может быть прижато к внешней стенке емкости 100 и повернуто вокруг центральной оси трубки 10 так, чтобы вывести выступы 14 а и прорези 42 из выравнивания, предотвращая таким образом перемещение фиксирующего кольца 40 вверх вдоль трубки 10 и создавая таким образом сжатие уплотнительного узла. Во втором альтернативном варианте выполнения изобретения прокалывающий кончик удлиненной трубки 10 может быть модифицирован, как показано на фиг. 5. Конкретнее, как показано на виде сверху и сбоку на фиг. 5, прокалывающий кончик сформирован из цилиндрической стенки 50, имеющей заостренные края 51 и 52 и режущие края 53, продолжающиеся вдоль верхней и нижней частей цилиндрической стенки 50 в направлении, в общем параллельном главной оси трубки 10, причем радиальное измерение каждого режущего края уменьшается по мере их приближения к свободным концам заостренных краев 51 и 52. Задний конец альтернативного прокалывающего кончика с конфигурацией, показанной на фиг. 5, снабжен шарнирным ограничителем 13, выполняющим такую же функцию, что и шарнирный ограничитель 13 в варианте, показанном на фиг. 1. Кроме того, хотя это и не показано на фиг. 5, удли-3 005846 ненная трубка 10 также и здесь будет снабжена стопором 14 фиксирующего кольца, а самогерметизирующийся выдачной затвор, использующий прокалывающий кончик по фиг. 5, и здесь также будет содержать шарнирную пластину 20, термопластиковое уплотнение 30 и фиксирующее кольцо 40, как обсуждалось выше в отношении варианта выполнения по фиг. 1. В третьем альтернативном варианте удлиненная трубка 10, шарнирная пластина 20 и фиксирующее кольцо 40 могут быть дополнительно модифицированы, как показано на фиг. 6, где имеются выравнивающие штифты 24 для удерживания шарнирной пластины 20 в зафиксированном угловом положении относительно удлиненной трубки 10, когда она на нее установлена, и где радиальные выступы 14 а имеют форму ребер, продолжающихся по длине удлиненной трубки 10 и параллельно ее главной оси. Как показано на фиг. 7, удлиненная трубка 10 в этом третьем альтернативном варианте снабжена заостренными краями 51 и 52 и режущими краями 53, позволяющими прокалывающему кончику удлиненной трубки 10 пронзить боковую стенку гибкой емкости, шарнирным ограничителем 13 для фиксации позиции шарнирной пластины 20 и стопором 14 фиксирующего кольца, образованным концами удлиненных радиальных выступов 14 а. В этом варианте шарнирный ограничитель 13 снабжен множеством отверстий 13 а, выполненных для приема штифтов 24 (фиг. 6), продолжающихся от дна шарнирной пластины 20, так что, когда шарнирная пластина 20 полностью установлена на удлиненной трубке 10, ее угловая ориентация относительно удлиненной трубки 10. Кроме того, предпочтительно, шарнирный ограничитель 13 расположен на аксиальном расстоянии от поверхности кольцевого стопора 14 на выступах 14 а, чтобы обеспечить между ними достаточное пространство для приема шарнирной пластины 20, термопластикового кольцевого уплотнения 30, фиксирующего кольца 40 и стенки емкости 100 и удерживания их друг против друга в герметизирующем воздействии. Как показано на фиг. 8, шарнирная пластина 20 в этом варианте также снабжена множеством шарнирных лепестков 22, продолжающихся от кольцевой шайбы 21. От нижней части шайбы 21 отходит один или более штифтов, выполненных для введения в отверстия 13 а шарнирного ограничителя 13, как обсуждалось выше. Предпочтительно, шайба 21 также снабжена отверстиями 25, позволяющими шарнирной пластине 20 насаживаться на удлиненную трубку 10, при этом направляя ее удлиненными радиальными выступами 14 а, так что, когда шарнирная пластина 20 достигает шарнирного ограничителя 13,штифты 24 выравниваются с отверстиями 13 а, позволяя легкую посадку шарнирной пластины 20 на шарнирный ограничитель 13. Подобным образом, как показано подробнее на фиг. 9, фиксирующее кольцо 40 в этом варианте выполнения снова снабжено отверстиями 42, позволяющими насадить фиксирующее кольцо 40 на удлиненную трубку 10, направляя его вдоль трубки к поверхности стопора 14 фиксирующего кольца. Предпочтительно, от верхней поверхности фиксирующего кольца 40 отходит вверх один или более выступов. Таким образом, когда фиксирующее кольцо 40 перемещается вдоль удлиненной трубки 10, пользователь может использовать выступы 44, чтобы повернуть фиксирующее кольцо 40 для вывода отверстий 42 и удлиненных выступов 14 а из выровненного положения, предотвращая, таким образом, обратное перемещение фиксирующего кольца 40 по удлиненной трубке 10 и далее зажимая термопластиковое кольцевое уплотнение на внешней поверхности емкости 100. В четвертом альтернативном варианте самогерметизирующийся выдачной затвор может быть модифицирован, как показано на фиг. 10. В этом случае, удлиненная трубка 10 снова снабжена скошенной поверхностью 11, имеющей прокалывающий кончик 12, как описано выше в варианте, показанном на фиг. 1, хотя прокалывающий кончик может также принимать конфигурацию, описанную в других вариантах выполнения настоящего изобретения. Однако на небольшом расстоянии от скошенной поверхности 11 вдоль корпуса трубки 10 на ней имеется участок уменьшенного внешнего диаметра, образующий выемку вдоль корпуса трубки 10. Участок уменьшенного внешнего диаметра предпочтительно имеет осевую длину, приблизительно соответствующую максимальной ширине гибкого зонтикообразного силиконового уплотнения 70. Силиконовое уплотнение 70 снабжено центральным отверстием, имеющим диаметр, приблизительно соответствующий внешнему диаметру участка 15 уменьшенного внешнего диаметра на корпусе трубки 10. Так как уплотнение 70 является, в общем, гибким элементом, центральное отверстие уплотнения 70 может быть упруго расширено, так что уплотнение 70 можно заставить скользить вдоль корпуса трубки 10, пока оно полностью не войдет в выемку участка 15 уменьшенного внешнего диаметра. Однако, так как верхний и нижний края участка 15 уменьшенного внешнего диаметра образуют прямоугольные ограничители, случайное перемещение уплотнения 70 из выемки, образованной участком 15 уменьшенного внешнего диаметра, предотвращается. Смежно участку 15 уменьшенного внешнего диаметра на наружной стенке трубки 10 имеется внешняя резьба. Внешняя резьба 16 выполнена ответной внутренней резьбе зажимного кольца 60. Зажимное кольцо 60 имеет в общем цилиндрическую, полую стенку с резьбой внутри и зажимную поверхность 61, продолжающуюся радиально наружу от цилиндрической стенки. При использовании самогерметизирующийся выдачной затвор, показанный на фиг. 10, располагают смежно стенке гибкой емкости 100 и уплотнение 70 сдвигают вдоль корпуса удлиненной трубки 10, пока оно не войдет в выемку, образованную участком 15 уменьшенного внешнего диаметра. Удлиненную-4 005846 трубку 10 затем вставляют в емкость 100 с использованием прокалывающего кончика 12 для протыкания стенки емкости 100 и вводят внутрь. Когда трубку 10 вводят в емкость 100, с ней через стенку проходит уплотнение 70. Поскольку уплотнение 70 гибкое, внешние части уплотнения 70 сгибаются вверх и внутрь, когда оно проходит через стенку емкости 100, пока самые удаленные края уплотнения 70 не пройдут через стенку емкости 100. В этот момент упругость уплотнения 70 заставляет его раскрыться в его плоское первоначальное положение, формируя, таким образом, поверхность уплотнения на внутренней стенки емкости 100. Затем зажимное кольцо 60 навинчивается на удлиненную трубку 10. При затягивании кольца 60 оно вытягивает трубку 10 из емкости 100, создавая, в свою очередь, зажимающее усилие для плотного прижатия уплотнения 70 к внутренней стенке емкости 100. Как и в других вариантах выполнения, рассмотренных выше, как только самогерметизирующийся затвор по фиг. 10 таким образом установлен, свободный, открытый снаружи конец затвора может быть подсоединен к трубопроводу выдачного устройства для выдачи содержимого емкости 100. Следует отметить в отношении каждого из вышеупомянутых вариантов, что самогерметизирующийся выдачной затвор выполнен для обеспечения коммерчески стерильного соединения между выдачным устройством и внутренностью емкости 100, в которой ни одна из сторон соединения не может внести микробное загрязнение в содержимое емкости 100. Чтобы достичь стерильного соединения, все компоненты самогерметизирующегося выдачного затвора могут быть снабжены одноразовой стерильной упаковкой с уплотнительными компонентами, заранее установленными на трубке 10. Например, затвор,показанный на фиг. 1, может поставляться в одноразовой стерильной упаковке с шарнирной пластиной 20, уже установленной против шарнирного ограничителя 13, и с уплотнением 30 и фиксирующим кольцом 40 на незаостренном конце трубки 10. Подобным образом затвор по фиг. 5 может поставляться в одноразовой стерильной упаковке с уплотнением 70, уже установленным на трубку 10 на участке уменьшенного наружного диаметра 15, и с зажимным кольцом 60, посаженным на трубку 10 на ее прокалывающем конце. При использовании пользователь может просто обнажить прокалывающий кончик удлиненной трубки 10 (разорвав только часть упаковки, в которой затвор поступает к пользователю) и,взяв трубку за противоположный конец через упаковку, вводить стерильный прокалывающий кончик через стенку емкости до тех пор, пока, в частности, гибкий элемент не установится на внутренней стенке емкости. При желании можно обеспечить стерильную отслаиваемую оболочку на участке внешней стенки емкости 100 так, чтобы чистая стерильная поверхность могла быть открыта, только когда упаковка готова к установке затвора. Как только протыкающий конец затвора посажен на внутреннюю часть емкости 100, соответствующее зажимное устройство может быть просто сдвинуто вдоль трубки 10 до тех пор,пока оно не будет зажато на внешней части емкости 100, как это было подробно объяснено выше, и все это без извлечения компонентов из их упаковки. После установки затвора его упаковка может быть снята и выброшена, а затем стерильный шланг, трубка или другие соединения, отходящие от выдачного устройства, могут быть подсоединены к свободному концу вытянутой трубки 10 для завершения стерильного, герметичного соединения. Промышленная применимость Для промышленного применения выдачного затвора желательно иметь устройство, способное подсоединиться к гибкой емкости с уплотнением, которое не позволяет содержимому емкости вытекать, а бактериям - проникать внутрь. Здесь описан выдачной затвор для использования с гибкой упаковкой, где выдачной затвор включает стопорный механизм, вставляемый в упаковку для обеспечения жесткой опоры, на которую накладывается фиксирующая пластина. Предпочтительно, выдачной затвор включал в себя протыкающий конец для его введения в подобную гибкую емкость и самогерметизирующийся фиксирующий механизм. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Самогерметизирующийся выдачной затвор, содержащий удлиненную трубку, имеющую в общем жесткую внешнюю стенку, причем упомянутая удлиненная трубка содержит проникающий конец; и шарнирный ограничитель, окружающий упомянутую внешнюю стенку смежно упомянутому протыкающему концу; шарнирную пластину, прикрепленную к указанной трубке смежно указанному шарнирному ограничителю, причем шарнирная пластина содержит шайбу, имеющую внутренний диаметр размера, позволяющего установку упомянутой шайбы на удлиненную трубку; и несколько лепестков, прикрепленных к внешней окружности упомянутой шайбы; сжимаемую пластину, содержащую диск, имеющий центрально расположенное отверстие с размером и формой, позволяющими установку упомянутого диска на упомянутую удлиненную трубку; и фиксатор, расположенный на расстоянии по оси от упомянутого шарнирного ограничителя со стороны этого ограничителя, противоположной протыкающему концу. 2. Самогерметизирующийся выдачной затвор по п.1, дополнительно содержащий уплотнительное кольцо с размером и формой, позволяющими установить упомянутое уплотнительное кольцо на упомя-5 005846 нутую удлиненную трубку между упомянутой сжимаемой пластиной и упомянутой шарнирной пластиной. 3. Самогерметизирующийся выдачной затвор по п.2, в котором упомянутое уплотнительное кольцо выполнено из гибкого материала. 4. Самогерметизирующийся выдачной затвор по п.3, в котором упомянутое уплотнительное кольцо дополнительно содержит уплотняющий диск, имеющий центрально расположенное отверстие с диаметром меньше внешнего диаметра упомянутой удлиненной трубки. 5. Самогерметизирующийся выдачной затвор по п.2, в котором упомянутое уплотнительное кольцо образует барьер снаружи вокруг упомянутой удлиненной трубки. 6. Самогерметизирующийся выдачной затвор по п.1, в котором упомянутый протыкающий конец упомянутой удлиненной трубки дополнительно содержит скошенную поверхность, образующую протыкающий кончик. 7. Самогерметизирующийся выдачной затвор по п.1, в котором упомянутый протыкающий конец упомянутой удлиненной трубки дополнительно содержит пару заостренных краев, образованных на верхней и нижней частях стенки упомянутой удлиненной трубки. 8. Самогерметизирующийся выдачной затвор по п.7, дополнительно содержащий пару режущих кромок, продолжающихся вдоль внешней стороны стенки упомянутой удлиненной трубки в направлении, по существу, параллельном главной оси упомянутой трубки, причем радиальный размер упомянутой режущей кромки уменьшается по мере ее приближения к протыкающему концу упомянутой удлиненной трубки. 9. Самогерметизирующийся выдачной затвор по п.8, в котором максимальный диаметр каждой режущей кромки начинается смежно упомянутому шарнирному ограничителю. 10. Самогерметизирующийся выдачной затвор по п.1, в котором каждый из упомянутых лепестков является достаточно гибким, чтобы шарнирно поворачиваться относительно упомянутой шайбы. 11. Самогерметизирующийся выдачной затвор по п.1, в котором каждый упомянутый шарнирный лепесток только частично прикреплен к внешней окружности упомянутой шайбы. 12. Самогерметизирующийся выдачной затвор по п.11, в котором каждый упомянутый шарнирный лепесток дополнительно содержит торцевую стенку, смежную упомянутой шайбе, причем каждый упомянутый шарнирный лепесток прикреплен к внешней окружности упомянутой шайбы только вдоль участка упомянутой торцевой стенки, а остальная часть упомянутой торцевой стенки отделена от внешней окружности упомянутой шайбы. 13. Самогерметизирующийся выдачной затвор по п.12, в котором каждый упомянутый шарнирный лепесток может быть повернут относительно упомянутой шайбы вдоль участка упомянутой торцевой стенки, прикрепленного к упомянутой шайбе. 14. Самогерметизирующийся выдачной затвор по п.1, в котором упомянутый фиксатор дополнительно содержит фиксирующий стопор, имеющий скошенную поверхность на верхнем конце, наиболее удаленном от протыкающего конца упомянутой удлиненной трубки, и прямоугольный ограничитель на нижнем конце упомянутого фиксирующего стопора. 15. Самогерметизирующийся выдачной затвор по п.1, в котором упомянутый фиксатор дополнительно содержит множество выступов, продолжающихся радиально наружу от упомянутой удлиненной трубки и выровненных по окружности вдоль наружной стороны упомянутой трубки, причем упомянутая сжимаемая пластина в ее центрально расположенном отверстии снабжена множеством радиальных прорезей, продолжающимися во внутреннюю стенку упомянутой сжимаемой пластины. 16. Самогерметизирующийся выдачной затвор по п.15, в котором упомянутые прорези имеют размеры и форму, позволяющие упомянутой сжимаемой пластине проходить поверх упомянутых фиксирующих средств, когда прорези и выступы аксиально выровнены. 17. Самогерметизирующийся выдачной затвор по п.15, в котором упомянутые прорези имеют такие размеры и форму, что, когда упомянутая сжимаемая пластина поворачивается вокруг центральной оси упомянутой удлиненной трубки, упомянутые прорези и выступы аксиально не совпадают, препятствуя перемещению упомянутой сжимаемой пластины вдоль упомянутой удлиненной трубки. 18. Самогерметизирующийся выдачной затвор, содержащий удлиненную трубку, имеющую в общем жесткую внешнюю стенку, причем упомянутая удлиненная трубка содержит проникающий конец; и участок упомянутой внешней стенки, имеющий уменьшенный внешний диаметр, образующий выемку вдоль корпуса упомянутой трубки, причем упомянутый участок с уменьшенного диаметра расположен смежно протыкающему концу; в общем, гибкий уплотнительный элемент, имеющий центрально расположенное отверстие с внутренним диаметром, приблизительно равным упомянутому уменьшенному внешнему диаметру упомянутой выемки; сжимаемую пластину, содержащую диск, имеющий центрально расположенное отверстие с размером и формой, позволяющими установку упомянутого диска на упомянутую удлиненную трубку; и фиксатор, расположенный на аксиальном расстоянии от упомянутой выемки со стороны упомянутой выемки, противоположной протыкающему концу.-6 005846 19. Самогерметизирующийся выдачной затвор по п.18, в котором гибкий уплотнительный элемент выполнен из силикона. 20. Самогерметизирующийся выдачной затвор по п.18, в котором упомянутый гибкий уплотнительный элемент дополнительно содержит диск, имеющий максимальную толщину смежно его центральному отверстию, причем упомянутая толщина уменьшается радиально к внешней окружности упомянутого диска. 21. Самогерметизирующийся выдачной затвор по п.18, в котором протыкающий конец упомянутой удлиненной трубки дополнительно содержит скошенную поверхность, образующую прокалывающий кончик. 22. Самогерметизирующийся выдачной затвор по п.18, в котором упомянутый протыкающий конец упомянутой удлиненной трубки дополнительно содержит пару заостренных краев, образованных в верхней и нижней частях стенки упомянутой удлиненной трубки. 23. Самогерметизирующийся выдачной затвор по п.22, дополнительно содержащий пару режущих краев, каждый из которых продолжается вдоль внешней стороны стенки упомянутой удлиненной трубки в направлении, по существу, параллельном главной оси упомянутой удлиненной трубки, причем радиальное измерение упомянутого режущего края уменьшается по мере его приближения к упомянутому протыкающему концу упомянутой удлиненной трубки. 24. Самогерметизирующийся выдачной затвор по п.23, в котором максимальный диаметр каждого упомянутого режущего края начинается смежно упомянутой выемке. 25. Самогерметизирующийся выдачной затвор по п.18, в котором упомянутый фиксатор дополнительно содержит фиксирующий стопор, имеющий скошенную поверхность на верхнем конце, наиболее удаленном от протыкающего конца упомянутой удлиненной трубки и прямоугольный ограничитель на нижнем конце упомянутого фиксирующего стопора. 26. Самогерметизирующийся выдачной затвор по п.18, в котором упомянутый фиксатор дополнительно содержит множество выступов, продолжающихся радиально наружу от упомянутой удлиненной трубки и выровненных по окружности вдоль внешней части упомянутой удлиненной трубки, причем упомянутая сжимаемая пластина снабжена в ее центрально расположенном отверстии множеством радиальных прорезей, продолжающихся во внутреннюю стенку упомянутой сжимаемой пластины. 27. Самогерметизирующийся выдачной затвор по п.26, в котором упомянутые радиальные прорези имеют размеры и форму, позволяющие упомянутой сжимаемой пластине проходить по упомянутому фиксатору, когда упомянутые прорези и выступы аксиально выровнены. 28. Самогерметизирующийся выдачной затвор по п.26, в котором упомянутые радиальные прорези имеют такие размеры и форму, что, когда упомянутая сжимаемая пластина поворачивается вокруг центральной оси упомянутой удлиненной трубки, упомянутые прорези и выступы аксиально не совпадают,препятствуя перемещению упомянутой сжимаемой пластины вдоль упомянутой удлиненной трубки. 29. Самогерметизирующийся выдачной затвор по п.18, в котором упомянутый фиксатор дополнительно содержит зажимное кольцо, содержащее в общем цилиндрическую, полую стенку, имеющую резьбу на своей внутренней поверхности, и упомянутая сжимаемая пластина прикреплена к упомянутому зажимному кольцу и продолжается радиально наружу от упомянутой цилиндрической стенки; и внешняя резьба образована на внешней стенке упомянутой удлиненной трубки, причем упомянутая внешняя резьба выполнена ответной внутренней резьбе упомянутого зажимного кольца. 30. Самогерметизирующийся выдачной затвор для прикрепления к гибкой упаковке, содержащий удлиненную трубку, имеющую, в общем, жесткую внешнюю стенку и содержащую протыкающий конец; и шарнирный ограничитель, окружающий внешнюю стенку смежно упомянутому протыкающему концу; шарнирную пластину, прикрепленную к упомянутой трубке смежно упомянутому шарнирному ограничителю, причем упомянутая шарнирная пластина содержит шайбу, имеющую внутренний диаметр размера, позволяющего установку упомянутой шарнирной пластины на упомянутую удлиненную трубку; и множество лепестков, прикрепленных к внешней окружности упомянутой шайбы; сжимаемую пластину, содержащую диск, имеющий центрально расположенное отверстие с размером и формой, позволяющими установку упомянутого диска на упомянутую удлиненную трубку; и фиксатор, расположенный на аксиальном расстоянии от упомянутого шарнирного ограничителя с той его стороны, которая противоположна упомянутому протыкающему концу, так что, когда упомянутая шарнирная пластина прилегает к внутренней стенке упомянутой гибкой упаковки, упомянутый фиксатор удерживает упомянутую сжимаемую пластину на внешней стенке упомянутой гибкой упаковки. 31. Самогерметизируюшийся выдачной затвор по п.30, дополнительно содержащий уплотнительное кольцо с размером и формой, позволяющими установку упомянутого уплотнительного кольца на упомянутую удлиненную трубку между упомянутой сжимаемой пластиной и упомянутой шарнирной пластиной.-7 005846 32. Самогерметизируюшийся выдачной затвор по п.31, в котором упомянутое уплотнительное кольцо выполнено из гибкого материала. 33. Самогерметизирующийся выдачной затвор по п.32, в котором упомянутое уплотнительное кольцо дополнительно содержит уплотняющий диск, имеющий центрально расположенное отверстие с диаметром отверстия меньше внешнего диаметра упомянутой удлиненной трубки. 34. Самогерметизирующийся выдачной затвор по п.31, в котором упомянутое уплотнительное кольцо образует барьер вокруг внешней части упомянутой удлиненной трубки, так что, когда упомянутая сжимаемая пластина фиксируется против внешней стенки упомянутой гибкой упаковки, формируется герметизация, достаточно плотная для того, чтобы продукт внутри упомянутой гибкой упаковки, бактерии или кислород не проходили между внешней и внутренней частями упомянутой гибкой упаковки. 35. Самогерметизирующийся выдачной затвор по п.30, в котором упомянутый протыкающий конец упомянутой удлиненной трубки дополнительно содержит скошенную поверхность, образующую прокалывающий кончик. 36. Самогерметизирующийся выдачной затвор по п.30, в котором протыкающий конец упомянутой удлиненной трубки дополнительно содержит пару заостренных краев, сформированных в верхней и нижней частях стенки упомянутой удлиненной трубки. 37. Самогерметизирующийся выдачной затвор по п.36, дополнительно содержащий пару режущих краев, продолжающихся вдоль внешней стороны стенки упомянутой удлиненной трубки в направлении,по существу, параллельном главной оси упомянутой трубки, причем радиальное измерение упомянутого режущего края уменьшается по мере приближения к проникающему концу упомянутой удлиненной трубки. 38. Самогерметизирующийся выдачной затвор по п.37, в котором максимальный диаметр каждого конца упомянутого режущего края начинается смежно упомянутому шарнирному ограничителю. 39. Самогерметизирующийся выдачной затвор по п.30, в котором каждый лепесток является достаточно гибким, чтобы позволить каждому упомянутому лепестку шарнирно поворачиваться относительно упомянутой шайбы. 40. Самогерметизирующийся выдачной затвор по п.30, в котором каждый упомянутый шарнирный лепесток только частично прикреплен к внешней окружности упомянутой шайбы. 41. Самогерметизирующийся выдачной затвор по п.40, причем каждый упомянутый шарнирный лепесток дополнительно содержит концевую стенку, смежную упомянутой шайбе, причем каждый упомянутый шарнирный лепесток прикреплен к внешней окружности упомянутой шайбы только вдоль части толщины упомянутой концевой стенки, а остальная часть упомянутой концевой стенки отделена от внешней окружности упомянутой шайбы. 42. Самогерметизирующийся выдачной затвор по п.12, в котором каждый упомянутый шарнирный лепесток может поворачиваться относительно упомянутой шайбы вдоль участка упомянутой концевой стенки, прикрепленной к упомянутой шайбе. 43. Самогерметизирующийся выдачной затвор по п.30, в котором упомянутый фиксатор дополнительно содержит фиксирующий стопор, имеющий скошенную поверхность на верхнем конце, наиболее удаленном от протыкающего конца упомянутой удлиненной трубки, и прямоугольный ограничитель на его нижнем конце. 44. Самогерметизирующийся выдачной затвор по п.30, в котором упомянутый фиксатор дополнительно содержит множество выступов, продолжающихся радиально наружу от упомянутой удлиненной трубки и выровненных по окружности снаружи упомянутой трубки, причем упомянутая сжимаемая пластина снабжена у ее центрально расположенного отверстия множеством радиальных прорезей, продолжающихся во внутреннюю стенку упомянутой сжимаемой пластины. 45. Самогерметизирующийся выдачной затвор по п.44, в котором упомянутые прорези имеют размеры и форму, позволяющие упомянутой сжимаемой пластине проходить поверх упомянутого фиксатора, когда прорези и выступы являются аксиально выровненными. 46. Самогерметизирующийся выдачной затвор по п.44, в котором упомянутые прорези имеют такие размеры и форму, что, когда упомянутая сжимаемая пластина поворачивается вокруг центральной оси упомянутой удлиненной трубки, упомянутые прорези и выступы выходят из аксиального выравнивания,удерживая упомянутую сжимаемую пластину против внешней стенки упомянутой гибкой упаковки. 47. Самогерметизирующийся выдачной затвор по п.44, в котором упомянутые прорези имеют такие размеры и форму, что, когда упомянутая сжимаемая пластина поворачивается вокруг центральной оси упомянутой удлиненной трубки, упомянутые прорези и выступы выходят из аксиального выравнивания,препятствуя перемещению упомянутой сжимаемой пластины вдоль упомянутой удлиненной трубки. 48. Самогерметизирующийся выдачной затвор для прикрепления к гибкой упаковке, содержащий удлиненную трубку, имеющую, в общем, жесткую внешнюю стенку, причем упомянутая удлиненная трубка содержит протыкающий конец; и участок упомянутой внешней стенки, имеющий уменьшенный внешний диаметр и образующий выемку вдоль корпуса упомянутой трубки, причем упомянутый участок уменьшенного диаметра расположен смежно протыкающему концу;-8 005846 в общем, гибкий уплотнительный элемент, имеющий центрально расположенное отверстие с внутренним диаметром, приблизительно равным упомянутому уменьшенному внешнему диаметру упомянутой выемки; сжимаемую пластину, содержащую диск, имеющий центрально расположенное отверстие с размером и формой, позволяющими установку упомянутого диска на упомянутую удлиненную трубку; и фиксатор, расположенный на аксиальном расстоянии от упомянутой выемки с ее стороны, противоположной протыкающему концу, так что, когда упомянутый уплотнительный элемент прилегает к внутренней стенке упомянутой гибкой упаковки, упомянутый фиксатор удерживает сжимаемую пластину на внешней стенке упомянутой гибкой упаковки. 49. Самогерметизирующийся выдачной затвор по п.48, в котором упомянутый уплотнительный элемент выполнен из силикона. 50. Самогерметизирующийся выдачной затвор по п.48, в котором упомянутый уплотнительный элемент дополнительно содержит диск, имеющий максимальную толщину смежно его центральному отверстию, причем упомянутая толщина уменьшается в радиальном направлении к внешней окружности упомянутого диска. 51. Самогерметизирующийся выдачной затвор по п.48, в котором протыкающий конец упомянутой удлиненной трубки дополнительно содержит скошенную поверхность, образующую прокалывающий кончик. 52. Самогерметизирующийся выдачной затвор по п.48, в котором протыкающий конец упомянутой удлиненной трубки дополнительно содержит пару заостренных краев, образованных на верхней и нижней частях стенки упомянутой удлиненной трубки. 53. Самогерметизирующийся выдачной затвор по п.52, дополнительно содержащий пару режущих краев, продолжающихся вдоль внешней стороны стенки упомянутой удлиненной трубки в направлении,по существу, параллельном главной оси упомянутой трубки, причем радиальное измерение упомянутого режущего края уменьшается по мере его приближения к протыкающему концу упомянутой удлиненной трубки. 54. Самогерметизирующийся выдачной затвор по п.53, в котором максимальный диаметр каждого конца упомянутого режущего края начинается смежно упомянутой выемке. 55. Самогерметизирующийся выдачной затвор по п.48, в котором упомянутый фиксатор дополнительно содержит фиксирующий стопор, имеющий скошенную поверхность на верхнем конце, наиболее удаленном от протыкающего конца упомянутой удлиненной трубки; и прямоугольный ограничитель на нижнем конце упомянутого фиксирующего стопора. 56. Самогерметизирующийся выдачной затвор по п.48, в котором упомянутый фиксатор дополнительно содержит множество выступов, продолжающихся радиально наружу от упомянутой удлиненной трубки и выровненных по окружности снаружи упомянутой удлиненной трубки, причем упомянутая сжимаемая пластина снабжена у ее центрально расположенного отверстия множеством радиальных прорезей во внутренней стенке упомянутой сжимаемой пластины. 57. Самогерметизирующийся выдачной затвор по п.56, в котором упомянутые прорези имеют размеры и форму, позволяющие упомянутой сжимаемой пластине проходить поверх упомянутого фиксатора, когда упомянутые прорези и выступы аксиально выровнены. 58. Самогерметизирующийся выдачной затвор по п.56, в котором упомянутые прорези имеют такие размеры и форму, что, когда упомянутая сжимаемая пластина поворачивается вокруг центральной оси упомянутой удлиненной трубки, упомянутые прорези и выступы выходят из аксиального выравнивания,удерживая упомянутую сжимаемую пластину на внешней стенке упомянутой удлиненной трубки. 59. Самогерметизирующийся выдачной затвор по п.56, в котором упомянутые прорези имеют такие размеры и форму, что, когда упомянутая сжимаемая пластина поворачивается вокруг центральной оси упомянутой удлиненной трубки, упомянутые прорези и выступы выходят из аксиального выравнивания,препятствуя перемещению упомянутой сжимаемой пластины вдоль упомянутой удлиненной трубки. 60. Самогерметизирующийся выдачной затвор по п.48, в котором упомянутый фиксатор дополнительно содержит зажимное кольцо, содержащее в общем цилиндрическую, полую стенку, имеющую резьбу на ее внутренней поверхности, прикрепленную к упомянутому зажимному кольцу и продолжающуюся радиально наружу от упомянутой цилиндрической стенки; и внешнюю резьбу, выполненную на внешней стенке упомянутой удлиненной трубки, причем упомянутая внешняя резьба выполнена ответной внутренней резьбе упомянутого зажимного кольца.

МПК / Метки

МПК: B67D 5/00

Метки: затвор, выдачной, гибких, упаковок, самогерметизирующийся
