Электронный пускорегулирующий аппарат для питания газоразрядной лампы с неисправными нитями накаливания

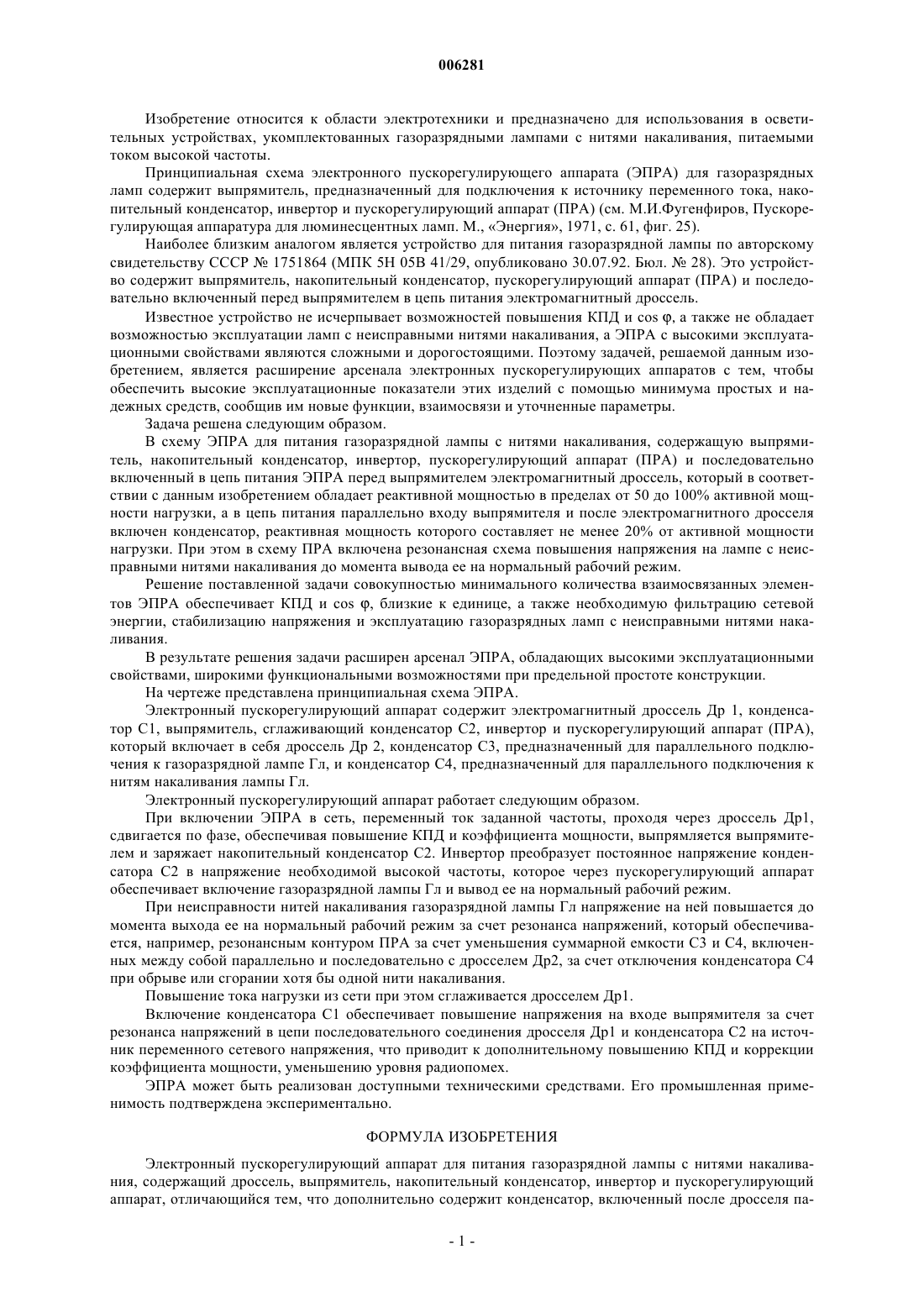

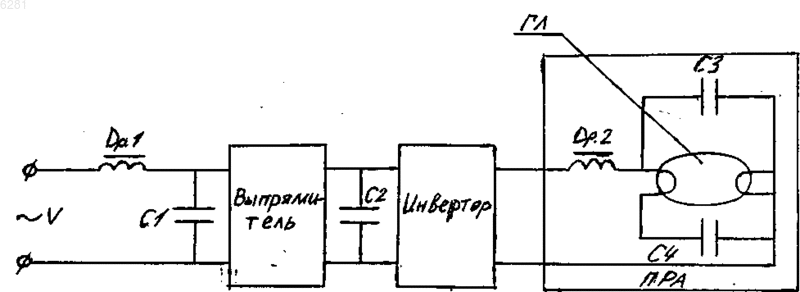

006281 Изобретение относится к области электротехники и предназначено для использования в осветительных устройствах, укомплектованных газоразрядными лампами с нитями накаливания, питаемыми током высокой частоты. Принципиальная схема электронного пускорегулирующего аппарата (ЭПРА) для газоразрядных ламп содержит выпрямитель, предназначенный для подключения к источнику переменного тока, накопительный конденсатор, инвертор и пускорегулирующий аппарат (ПРА) (см. М.И.Фугенфиров, Пускорегулирующая аппаратура для люминесцентных ламп. М., Энергия, 1971, с. 61, фиг. 25). Наиболее близким аналогом является устройство для питания газоразрядной лампы по авторскому свидетельству СССР 1751864 (МПК 5 Н 05 В 41/29, опубликовано 30.07.92. Бюл.28). Это устройство содержит выпрямитель, накопительный конденсатор, пускорегулирующий аппарат (ПРА) и последовательно включенный перед выпрямителем в цепь питания электромагнитный дроссель. Известное устройство не исчерпывает возможностей повышения КПД и cos , а также не обладает возможностью эксплуатации ламп с неисправными нитями накаливания, а ЭПРА с высокими эксплуатационными свойствами являются сложными и дорогостоящими. Поэтому задачей, решаемой данным изобретением, является расширение арсенала электронных пускорегулирующих аппаратов с тем, чтобы обеспечить высокие эксплуатационные показатели этих изделий с помощью минимума простых и надежных средств, сообщив им новые функции, взаимосвязи и уточненные параметры. Задача решена следующим образом. В схему ЭПРА для питания газоразрядной лампы с нитями накаливания, содержащую выпрямитель, накопительный конденсатор, инвертор, пускорегулирующий аппарат (ПРА) и последовательно включенный в цепь питания ЭПРА перед выпрямителем электромагнитный дроссель, который в соответствии с данным изобретением обладает реактивной мощностью в пределах от 50 до 100% активной мощности нагрузки, а в цепь питания параллельно входу выпрямителя и после электромагнитного дросселя включен конденсатор, реактивная мощность которого составляет не менее 20% от активной мощности нагрузки. При этом в схему ПРА включена резонансная схема повышения напряжения на лампе с неисправными нитями накаливания до момента вывода ее на нормальный рабочий режим. Решение поставленной задачи совокупностью минимального количества взаимосвязанных элементов ЭПРА обеспечивает КПД и cos , близкие к единице, а также необходимую фильтрацию сетевой энергии, стабилизацию напряжения и эксплуатацию газоразрядных ламп с неисправными нитями накаливания. В результате решения задачи расширен арсенал ЭПРА, обладающих высокими эксплуатационными свойствами, широкими функциональными возможностями при предельной простоте конструкции. На чертеже представлена принципиальная схема ЭПРА. Электронный пускорегулирующий аппарат содержит электромагнитный дроссель Др 1, конденсатор С 1, выпрямитель, сглаживающий конденсатор С 2, инвертор и пускорегулирующий аппарат (ПРА),который включает в себя дроссель Др 2, конденсатор С 3, предназначенный для параллельного подключения к газоразрядной лампе Гл, и конденсатор С 4, предназначенный для параллельного подключения к нитям накаливания лампы Гл. Электронный пускорегулирующий аппарат работает следующим образом. При включении ЭПРА в сеть, переменный ток заданной частоты, проходя через дроссель Др 1,сдвигается по фазе, обеспечивая повышение КПД и коэффициента мощности, выпрямляется выпрямителем и заряжает накопительный конденсатор С 2. Инвертор преобразует постоянное напряжение конденсатора С 2 в напряжение необходимой высокой частоты, которое через пускорегулирующий аппарат обеспечивает включение газоразрядной лампы Гл и вывод ее на нормальный рабочий режим. При неисправности нитей накаливания газоразрядной лампы Гл напряжение на ней повышается до момента выхода ее на нормальный рабочий режим за счет резонанса напряжений, который обеспечивается, например, резонансным контуром ПРА за счет уменьшения суммарной емкости С 3 и С 4, включенных между собой параллельно и последовательно с дросселем Др 2, за счет отключения конденсатора С 4 при обрыве или сгорании хотя бы одной нити накаливания. Повышение тока нагрузки из сети при этом сглаживается дросселем Др 1. Включение конденсатора С 1 обеспечивает повышение напряжения на входе выпрямителя за счет резонанса напряжений в цепи последовательного соединения дросселя Др 1 и конденсатора С 2 на источник переменного сетевого напряжения, что приводит к дополнительному повышению КПД и коррекции коэффициента мощности, уменьшению уровня радиопомех. ЭПРА может быть реализован доступными техническими средствами. Его промышленная применимость подтверждена экспериментально. ФОРМУЛА ИЗОБРЕТЕНИЯ Электронный пускорегулирующий аппарат для питания газоразрядной лампы с нитями накаливания, содержащий дроссель, выпрямитель, накопительный конденсатор, инвертор и пускорегулирующий аппарат, отличающийся тем, что дополнительно содержит конденсатор, включенный после дросселя па-1 006281 раллельно выпрямителю, а пускорегулирующий аппарат содержит два конденсатора, соединенных параллельно друг с другом, и дроссель, соединенный с конденсаторами последовательно, при этом конденсаторы пускорегулирующего аппарата предназначены для параллельного подключения к газоразрядной лампе.
