Электронный звуковой имитатор

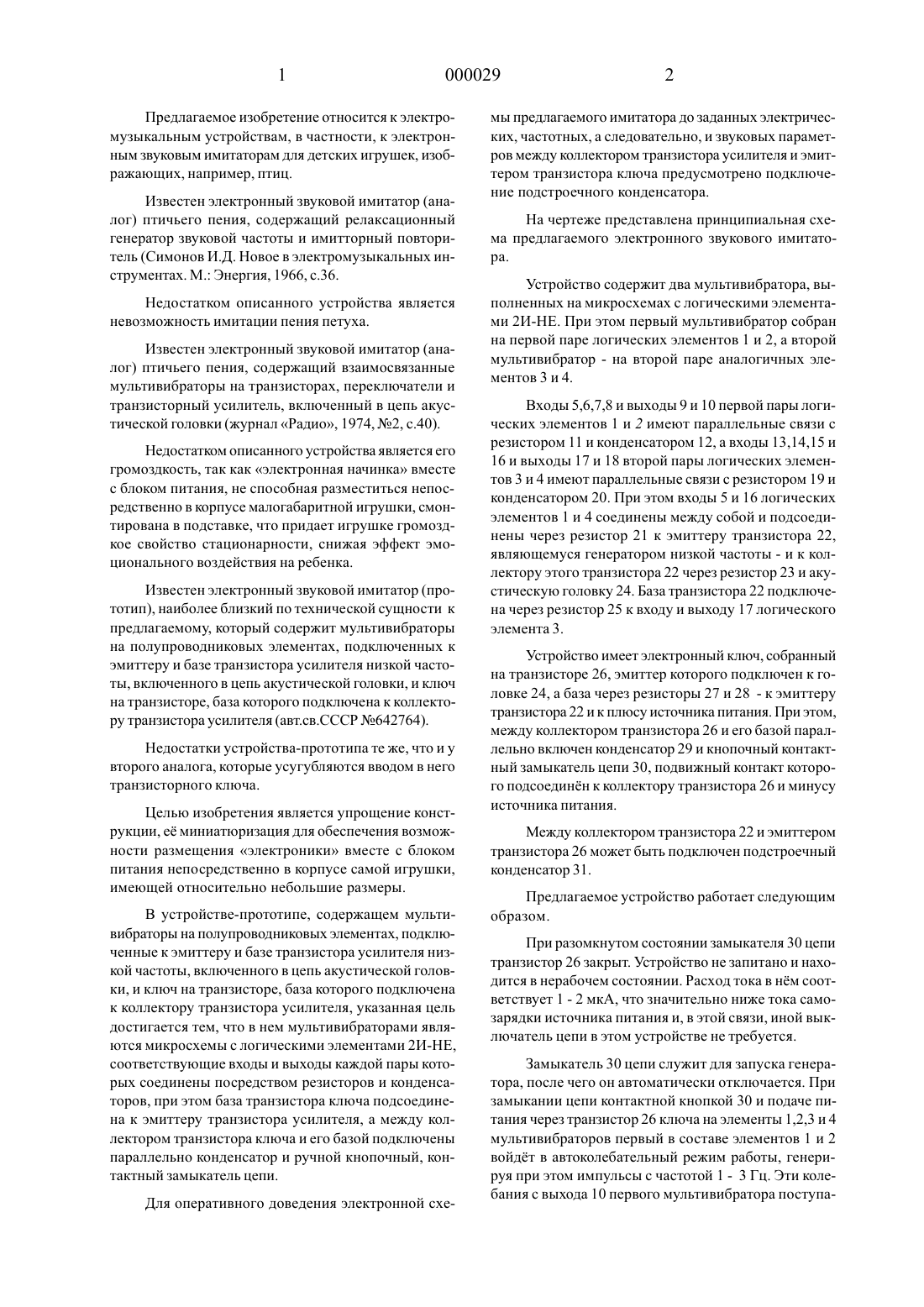

Воронежская областная коллегия адвокатов 1022 (КН)Предлагаемое изобретение относится к электромузыкальным устройствам, в частности, К электроннь 1 м звуковым имитаторам для детских игрушек, изображающих, например, птиц.Известен электронный звуковой имитатор (аналог) птичьего пения, содержащий релаксационный генератор звуковой частоты и имитторный повторитель (Симонов И.Д. Новое в электромузь 1 кальнь 1 х инструментах. М.: Энергия, 1966, с.36.НСДОСТЗТКОМ описанного УСТРОЙСТВЭ. ЯВЛЯСТСЯ НВОЗМОЖНОСТЬ имитации ПСНИЯ петуха.Известен электронный звуковой имитатор (аналог) птичьего пения, содержащий взаимосвязанные мультивибраторы на транзисторах, переключатели и транзисторный усилитель, включенный в цепь акустической головки (журнал Радио, 1974, М 92, с.40).Недостатком описанного устройства является его громоздкость, так как электронная начинка вместе с блоком питания, не способная разместиться непосредственно в корпусе малогабаритной игрушки, смонтирована в подставке, что придает игрушке громоздкое свойство стационарности, снижая эффект эмоционального воздействия на ребенка.Известен электронный звуковой имитатор (прототип), наиболее близкий по технической сущности к предлагаемому, который содержит мультивибраторы на полупроводниковых элементах, подключенных к эмиттеру и базе транзистора усилителя низкой частоты, включенного в цепь акустической головки, и ключ на транзисторе, база которого подключена к коллектору транзистора усилителя (авт.св.СССР М 9642764).Недостатки устройства-прототипа те же, что и у второго аналога, которые усугубляются вводом в него транзисторного ключа.Целью изобретения является упрощение конструкции, е миниатюризация для обеспечения возможности размещения электроники вместе с блоком питания непосредственно в корпусе самой игрушки,имеющей относительно небольшие размеры.В устройстве-прототипе, содержащем мультивибраторы на полупроводниковых элементах, подключенные к эмиттеру и базе транзистора усилителя низкой частоты, включенного в цепь акустической головки, и ключ на транзисторе, база которого подключена к коллектору транзистора усилителя, указанная цель Достигается тем, что в нем мультивибраторами являются микросхемы с логическими элементами 2 И-НЕ,соответствующие входы и выходы каждой пары которых соединены посредством резисторов и конденсаторов, при этом база транзистора ключа подсоединена к эмиттеру транзистора усилителя, а между коллектором транзистора ключа и его базой подключены параллельно конденсатор и ручной кнопочный, контактный замыкатель цепи.ДЛЯ ОПСрЗТИВНОГО доведения ЭЛСКТРОННОЙ СХС мы предлагаемого имитатора до заданных электрических, частотных, а следовательно, и звуковых параметров между коллектором транзистора усилителя и эмиттером транзистора ключа предусмотрено подключение подстроенного конденсатора.На ЧСрТСЖС представлена принципиальная СХВма предлагаемого электронного ЗВУКОВОГО ИМИТАТО ра.Устройство содержит два мультивибратора, вь 1 полненных на микросхемах с логическими элементами 2 И-НЕ. При этом первый мультивибратор собран на первой паре логических элементов 1 и 2, а второй мультивибратор - на второй паре аналогичных элементов 3 и 4.Входы 5,6,7,8 и выходы 9 и 10 первой пары логических элементов 1 и 2 имеют параллельные связи с резистором 11 и конденсатором 12, а входы 13,14,15 и 16 и выходы 17 и 18 второй пары логических элементов 3 и 4 имеют параллельные связи с резистором 19 и конденсатором 20. При этом входы 5 и 16 логических элементов 1 и 4 соединены между собой и подсоединены через резистор 21 к эмиттеру транзистора 22,являющемуся генератором низкой частоты - и к коллектору этого транзистора 22 через резистор 23 и акустическую головку 24. База транзистора 22 подключена через резистор 25 к входу и выходу 17 логического элемента 3.Устройство имеет электронный ключ, собранный на транзисторе 26, эмиттер которого подключен к головке 24, а база через резисторы 27 и 28 - к эмиттеру транзистора 22 и к плюсу источника питания. При этом,между коллектором транзистора 26 и его базой параллельно включен конденсатор 29 и кнопочный контактный замыкатель цепи 30, подвижный контакт которого подсоединн к коллектору транзистора 26 и минусу источника питания.Между коллектором транзистора 22 и эмиттером транзистора 26 может быть подключен подстроечный конденсатор 31.Предлагаемое устройство работает следующим образом.При разомкнутом состоянии замыкателя 30 цепи транзистор 26 закрыт. Устройство не запитано и находится в нерабочем состоянии. Расход тока в нм соответствует 1 - 2 мкА, что значительно ниже тока самозарядки источника питания и, в этой связи, иной вь 1 ключатель Цепи в этом устройстве не требуется.Замыкатель 30 цепи служит для запуска генератора, после чего он автоматически отключается. При замыкании цепи контактной кнопкой 30 и подаче питания через транзистор 26 ключа на элементы 1,2,3 и 4 мультивибраторов первый в составе элементов 1 и 2 войдт в автоколебательный режим работы, генерируя при этом импульсы с частотой 1 - 3 ГЦ. Эти колебания с выхода 10 первого мультивибратора поступа 3 000029 4ют на вход 13 второго мультивибратора. Вь 1 рабать 1 ваемь 1 е первым мультивибратором положительные импульсы задают автоколебательнь 1 й режим работы второму мультивибратору, в составе элементов 3 и 4 который вырабатывает импульсы более высокой частоты от 200 до 2 кГц. Эти колебания, усиленные транзистором 22, поступают в акустическую головку 24. Из динамика в этот момент исходят звуки с тональностью, определяемой частотой работы второго мультивибратора. При разрядке конденсатора 29 питание на мультивибраторь 1 подается скачкообразно, напряжение при этом по мере его разрядки плавно уменьшается, что способствует формированию в динамической головке разнообразных групп звуков, затухаюЩих в течение 5 - 10 с.Эти звуки могут имитировать пение птиц, в частности крик петуха, голоса различных животных. Ключ на транзисторе 26 подает напряжение питания на микросхемы от номинала до минимума за период времени зарядки конденсатора 20, которое определяется промежутком 5 - 10 с.В предлагаемой схеме ключ на транзисторе 26 играет активную роль и помимо функций вь 1 ключателя создает предпосылки для образования комбинированных многотональнь 1 х звуковых колебаний.После перезарядки конденсаторов 12 и 20 , прекращения автоколебаний мультивибраторов и полной разрядки конденсатора 29 транзистор 26 вновь запирается, отключая схему. При повторном нажатии кнопки (замыкателя Цепи) 30 процесс воспроизведения звуков на 5 - 10 с возобновляется.Тембровая окраска, СИЛЗ. И ТОНЗЛЬНОСТЬ МОГУТ варьироваться В СООТВСТСТВУЮЩИХ пределах ПуТСМ ИЗ менения номиналов, входящих в схему элементов, в частности транзисторов и конденсаторов. Частотное чередование звуков может быть изменено подстроечнь 1 м конденсатором 31.Предлагаемая схема ЗВУКОВОГО имитатора ПрОЩе, ДСШСВЛС И ЭКОНОМИЧНСС В ЧЗСТИ электропитания,ЧСМ уСТрОЙСТВО-ПрОТОТИП И, ЧТО СЗМОС важное, ПОЗВОЛЯСТ СОЗДЗТЬ миниатюрную ЭЛСКТрОННО-ЗВУКОВУЮ наЧИНКу ДЛЯ малогабаритных ДСТСКИХ ИГруШбК.1. Электронный звуковой имитатор, содержащий мультивибраторь 1 на полупроводниковых элементах,подключенные к эмиттеру и базе транзистора усилителя низкой частоты, включенного в цепь акустической головки, и ключ на транзисторе, база которого подключена к коллектору транзистора усилителя низкой частоты, отличающийся тем, что мультивибраторь 1 выполнены из двух попарно соединенных микросхем с логическими элементами 2 И-НЕ, где в каждой паре микросхем входы и выходы их соединены последовательно и параллельно, и в их параллельные соединения включено по резистору и конденсатору, при этом база транзистора ключа подсоединена к эмиттеру транзистора усилителя низкой частоты, а между коллектором транзистора ключа и его базой параллельно подключены конденсатор и контактный замь 1 катель цепи.2. Имитатор по п. 1, отличающийся тем, что между коллектором транзистора усилителя и эмиттером транзистора ключа предусмотрено подключение подстроечного конденсатора.
