Электронный счетчик электроэнергии и способ передачи информации о потребляемой энергии

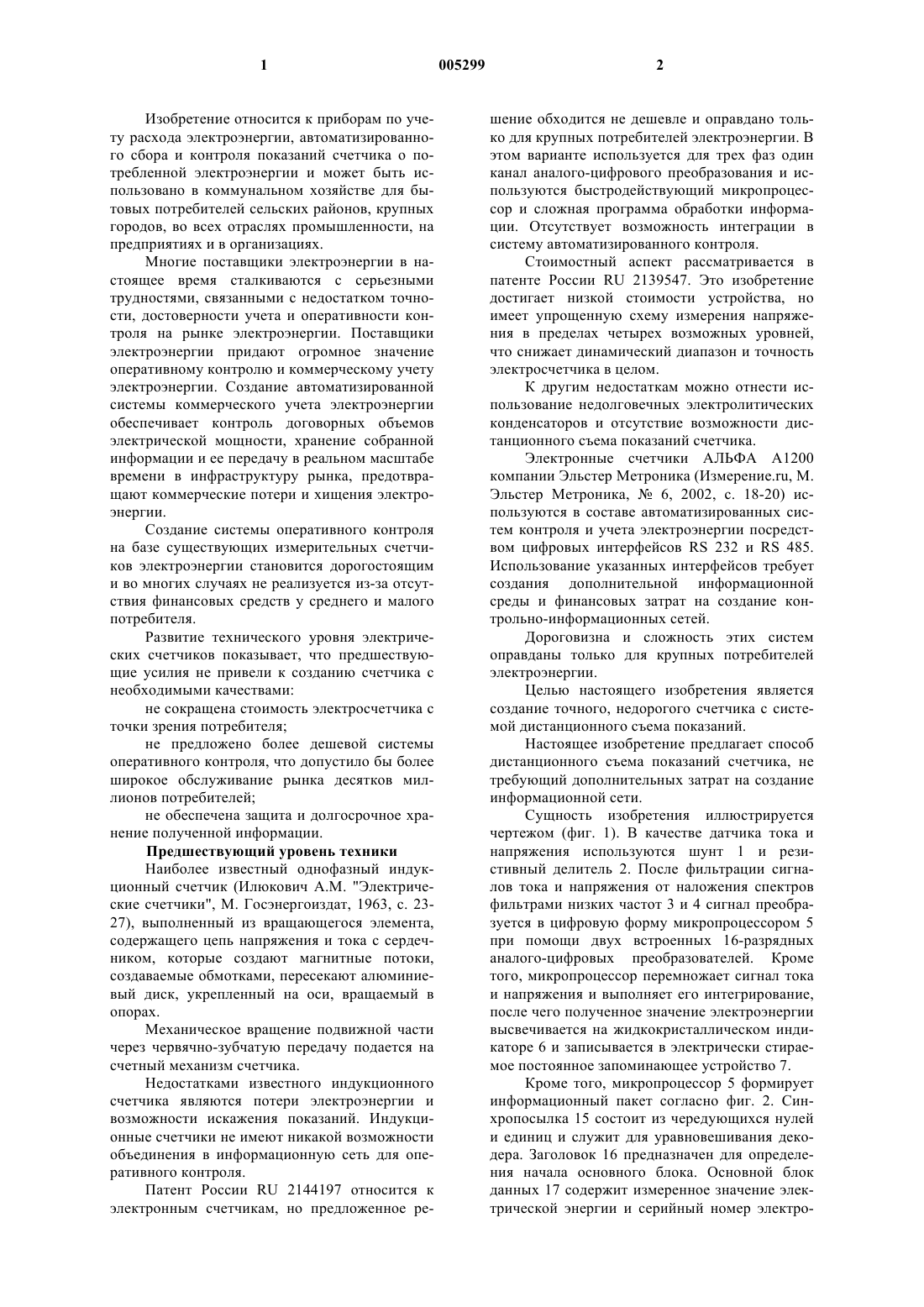

1 Изобретение относится к приборам по учету расхода электроэнергии, автоматизированного сбора и контроля показаний счетчика о потребленной электроэнергии и может быть использовано в коммунальном хозяйстве для бытовых потребителей сельских районов, крупных городов, во всех отраслях промышленности, на предприятиях и в организациях. Многие поставщики электроэнергии в настоящее время сталкиваются с серьезными трудностями, связанными с недостатком точности, достоверности учета и оперативности контроля на рынке электроэнергии. Поставщики электроэнергии придают огромное значение оперативному контролю и коммерческому учету электроэнергии. Создание автоматизированной системы коммерческого учета электроэнергии обеспечивает контроль договорных объемов электрической мощности, хранение собранной информации и ее передачу в реальном масштабе времени в инфраструктуру рынка, предотвращают коммерческие потери и хищения электроэнергии. Создание системы оперативного контроля на базе существующих измерительных счетчиков электроэнергии становится дорогостоящим и во многих случаях не реализуется из-за отсутствия финансовых средств у среднего и малого потребителя. Развитие технического уровня электрических счетчиков показывает, что предшествующие усилия не привели к созданию счетчика с необходимыми качествами: не сокращена стоимость электросчетчика с точки зрения потребителя; не предложено более дешевой системы оперативного контроля, что допустило бы более широкое обслуживание рынка десятков миллионов потребителей; не обеспечена защита и долгосрочное хранение полученной информации. Предшествующий уровень техники Наиболее известный однофазный индукционный счетчик (Илюкович А.М. "Электрические счетчики", М. Госэнергоиздат, 1963, с. 2327), выполненный из вращающегося элемента,содержащего цепь напряжения и тока с сердечником, которые создают магнитные потоки,создаваемые обмотками, пересекают алюминиевый диск, укрепленный на оси, вращаемый в опорах. Механическое вращение подвижной части через червячно-зубчатую передачу подается на счетный механизм счетчика. Недостатками известного индукционного счетчика являются потери электроэнергии и возможности искажения показаний. Индукционные счетчики не имеют никакой возможности объединения в информационную сеть для оперативного контроля. Патент России RU 2144197 относится к электронным счетчикам, но предложенное ре 005299 2 шение обходится не дешевле и оправдано только для крупных потребителей электроэнергии. В этом варианте используется для трех фаз один канал аналого-цифрового преобразования и используются быстродействующий микропроцессор и сложная программа обработки информации. Отсутствует возможность интеграции в систему автоматизированного контроля. Стоимостный аспект рассматривается в патенте России RU 2139547. Это изобретение достигает низкой стоимости устройства, но имеет упрощенную схему измерения напряжения в пределах четырех возможных уровней,что снижает динамический диапазон и точность электросчетчика в целом. К другим недостаткам можно отнести использование недолговечных электролитических конденсаторов и отсутствие возможности дистанционного съема показаний счетчика. Электронные счетчики АЛЬФА А 1200 компании Эльстер Метроника (Измерение.ru, М. Эльстер Метроника,6, 2002, с. 18-20) используются в составе автоматизированных систем контроля и учета электроэнергии посредством цифровых интерфейсов RS 232 и RS 485. Использование указанных интерфейсов требует создания дополнительной информационной среды и финансовых затрат на создание контрольно-информационных сетей. Дороговизна и сложность этих систем оправданы только для крупных потребителей электроэнергии. Целью настоящего изобретения является создание точного, недорогого счетчика с системой дистанционного съема показаний. Настоящее изобретение предлагает способ дистанционного съема показаний счетчика, не требующий дополнительных затрат на создание информационной сети. Сущность изобретения иллюстрируется чертежом (фиг. 1). В качестве датчика тока и напряжения используются шунт 1 и резистивный делитель 2. После фильтрации сигналов тока и напряжения от наложения спектров фильтрами низких частот 3 и 4 сигнал преобразуется в цифровую форму микропроцессором 5 при помощи двух встроенных 16-разрядных аналого-цифровых преобразователей. Кроме того, микропроцессор перемножает сигнал тока и напряжения и выполняет его интегрирование,после чего полученное значение электроэнергии высвечивается на жидкокристаллическом индикаторе 6 и записывается в электрически стираемое постоянное запоминающее устройство 7. Кроме того, микропроцессор 5 формирует информационный пакет согласно фиг. 2. Синхропосылка 15 состоит из чередующихся нулей и единиц и служит для уравновешивания декодера. Заголовок 16 предназначен для определения начала основного блока. Основной блок данных 17 содержит измеренное значение электрической энергии и серийный номер электро 3 счетчика. Блок циклического контроля 18 содержит контрольные коды, предназначенные для проверки целостности информации при приеме. Пост блок 19 формирует окончание пакета и также уравновешивает приемный декодер. Полученный информационный пакет перемешивается скремблером 8 с целью получения более равномерного спектра передаваемого сообщения, что позволяет более надежно его декодировать при приеме. Полученный скремблированный код разделяется на потоки нулей и единиц, которые получают дополнительное кодирование от генераторов псевдослучайных последовательностей 9 и 10. Эти сигналы поступают на модулятор 11,который формирует псевдослучайный сигнал со скачками частоты, различными для бита "нуль" и для бита "единица" (фиг. 3). Кодирование, или последовательность следования скачков частоты, такое, чтобы при приеме биты "0" и биты"1" максимально отличались, были ортогональными или имели минимальное значение взаимокорреляционной функции. Фиг. 3 показывает возможное построение сетки частот для бита "0" и бита "1". Сформированный сигнал через разделительный конденсатор 14 и трансформатор связи 12 поступает в силовую электросеть. Преимуществом изобретения является то, что данный электросчетчик обеспечивает надежную передачу информации учета потребленной энергии при малых затратах мощности передачи и не ухудшает электромагнитную совместимость приборов, подключенных к силовой сети. Блок питания 13 вырабатывает необходимое питающее напряжение +Uп и дополнительный сигнал синхросеть с частотой сети, по пропаданию которого данные о потребленной энергии сохраняются в электрически стираемом постоянном запоминающем устройстве 7. Предложен способ передачи, сбора и приема показаний о потребляемой электроэнергии, основанный на использовании множества вышеописанных электросчетчиков, подсоединенных к общей силовой электросети. Известны специальные модемы для передачи небольших объемов данных по силовым линиям, среди которых есть малогабаритные с низковольтным питанием, такие как MMODPLVM15E фирмы BRAUN Communication GmbH (http://components.argussoft.ru/braun/brauncable.htm). К сожалению, ни один из этих модемов, а также способов передачи информации не приемлем для электросчетчиков по причинам высокой стоимости, повышенного энергопотребления,сложной системы взаимодействия и сбора информации. Кроме того, ухудшаются помехозащищенность и электромагнитная совместимость с другими электроприборами, поскольку речь идет о большом количестве электросчетчиков, а следовательно модемах, подсоединенных к одной электросети. С другой стороны, здесь не требуются высокая скорость передачи данных и дуплексный режим работы. 4 Суть предложенного способа поясняется фиг. 4 и заключается в одностороннем асинхронном случайном доступе, помехозащищенном кодировании и накоплении показаний, поступающих со множества счетчиков в общей силовой сети и находящихся в зоне действия считывающего устройства. Каждый электросчетчик из группы 20, 21, 22N, показанной на фиг. 4, на протяжении заданного и длительного интервала времени однократно выдает короткий информационный пакет согласно фиг. 2 в случайный момент времени. Таким образом гарантируется разделение во времени информационных пакетов с каждого электросчетчика, что позволяет устройству считывания и накопления 24 поочередно принимать пакет с каждого электросчетчика. Если произошло случайное совпадение во времени двух и более посылок, это обнаруживается циклическим контролем целостности кода и такие посылки игнорируются. Дополнительно предложено с каждой новой передачей информационного пакета менять код скремблера из ограниченного набора заранее заданных кодов. Это позволяет улучшить декодирование пакетов, поскольку показания электросчетчика меняются медленно, передача однообразной информации нуждается в дополнительном псевдослучайном скремблировании. Устройство считывания и накопления 24, фиг. 4,при приеме также меняет порядок скремблирования и признает верной посылку, которая проходит циклический контроль. Такое многоступенчатое скремблирование приводит к равномерному спектру передаваемого сигнала и обеспечивает повышение надежности передачи в условиях неопределенности и неравномерности частотной характеристики электросети. Псевдослучайное скремблирование обеспечивает также защиту от несанкционированного прослушивания и попыток воздействия на считывание показаний с электросчетчика. Дополнительным преимуществом способа является то, что к одной и той же силовой цепи может быть подключено другое устройство считывания и накопления со своей группой электросчетчиков, которое не будет иметь взаимных конфликтов, а возможно лишь пересечение и дублирование информации. Источники информации 1. Илюкович А.М. "Электрические счетчики", М. Госэнергоиздат, 1963, с. 23-27. 2. Патент России RU 2144197 С 1. 3. Патент России RU 2139547 C1. 4. Измерение.ru, M. Эльстер Метроника, 6, 2002, с. 18-20. 5. http://components.argussoft.ru/braun/brauncable.htm. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Электронный счетчик для измерения электрической энергии и ее информационной передачи в силовую сеть, содержащий датчики силы тока и напряжения, информация с которых дискретизируется, корректируется, перемножается и интегрируется микропроцессором, результирующее значение энергии записывается в энергонезависимую память и индикатор, передается в силовую сеть через генератор псевдослучайной последовательности, модулятор,трансформатор связи, отличающийся тем, что электросчетчик содержит информационновременной скремблер, кодирующий случайный момент выхода информационного пакета и псевдослучайный характер последовательности битов в самом информационном пакете, что позволяет при ограниченной мощности повысить надежность и дальность передачи. 6 2. Способ передачи информации о потребляемой энергии, подлежащей оплате, измеренной электросчетчиком, микропроцессор которого формирует информационный пакет с синхропосылкой, заголовком, основным блоком данных, блоком проверки циклического контроля,постблоком с последующей модуляцией псевдослучайной последовательностью со скачками частоты, отличающийся тем, что для множества электросчетчиков, присоединенных к общей силовой сети, использован асинхронный односторонний случайный доступ для адресного разделения, непрерывно изменяемый порядок скремблирования с циклическим контролем для достоверности приема в условиях затухания и неравномерности частотной характеристики электросети.
