Люминесцентная лампа и система освещения на основе этой лампы

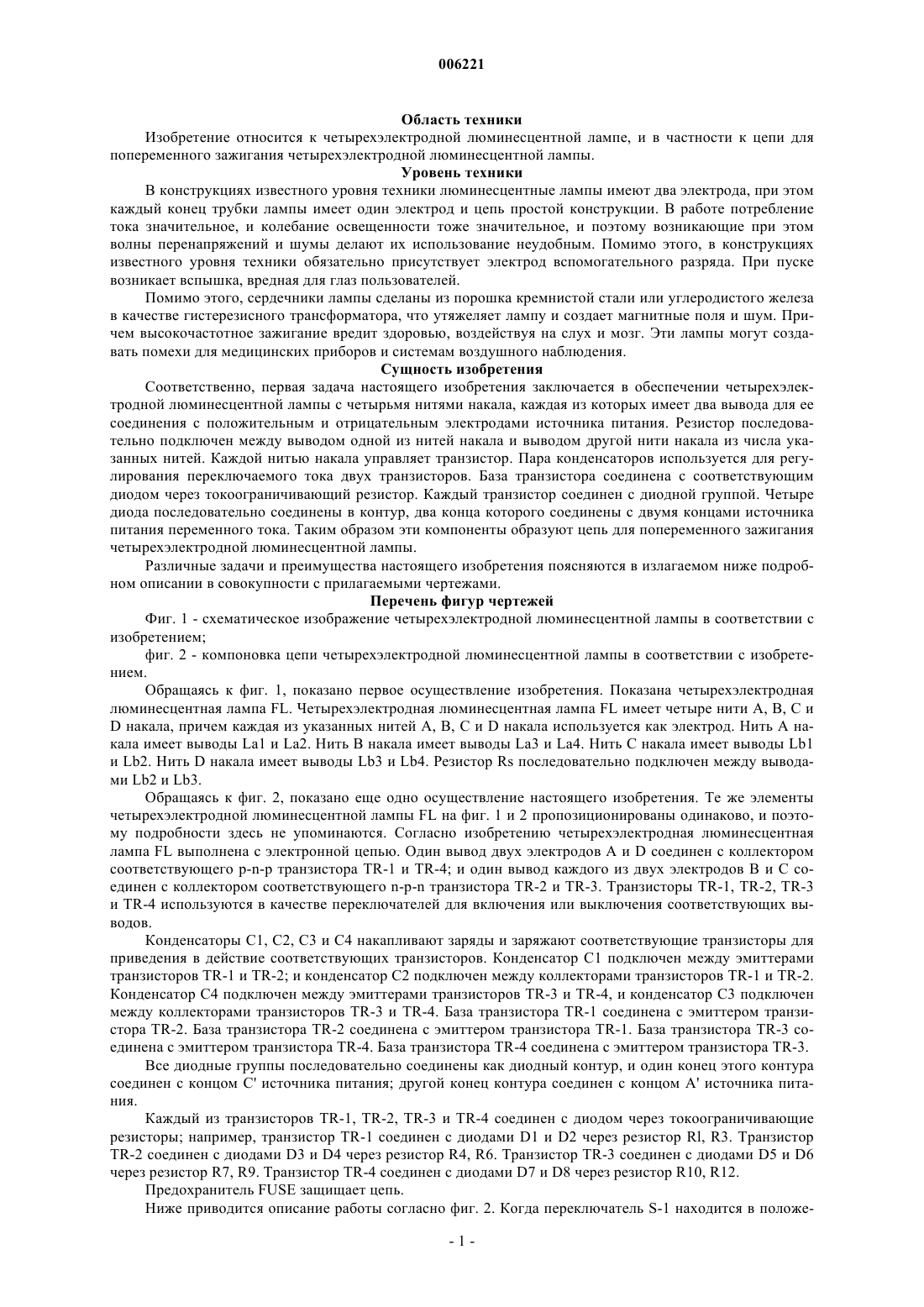

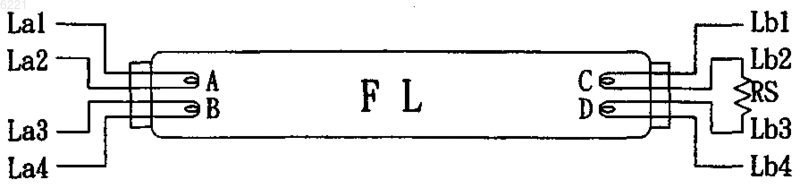

006221 Область техники Изобретение относится к четырехэлектродной люминесцентной лампе, и в частности к цепи для попеременного зажигания четырехэлектродной люминесцентной лампы. Уровень техники В конструкциях известного уровня техники люминесцентные лампы имеют два электрода, при этом каждый конец трубки лампы имеет один электрод и цепь простой конструкции. В работе потребление тока значительное, и колебание освещенности тоже значительное, и поэтому возникающие при этом волны перенапряжений и шумы делают их использование неудобным. Помимо этого, в конструкциях известного уровня техники обязательно присутствует электрод вспомогательного разряда. При пуске возникает вспышка, вредная для глаз пользователей. Помимо этого, сердечники лампы сделаны из порошка кремнистой стали или углеродистого железа в качестве гистерезисного трансформатора, что утяжеляет лампу и создает магнитные поля и шум. Причем высокочастотное зажигание вредит здоровью, воздействуя на слух и мозг. Эти лампы могут создавать помехи для медицинских приборов и системам воздушного наблюдения. Сущность изобретения Соответственно, первая задача настоящего изобретения заключается в обеспечении четырехэлектродной люминесцентной лампы с четырьмя нитями накала, каждая из которых имеет два вывода для ее соединения с положительным и отрицательным электродами источника питания. Резистор последовательно подключен между выводом одной из нитей накала и выводом другой нити накала из числа указанных нитей. Каждой нитью накала управляет транзистор. Пара конденсаторов используется для регулирования переключаемого тока двух транзисторов. База транзистора соединена с соответствующим диодом через токоограничивающий резистор. Каждый транзистор соединен с диодной группой. Четыре диода последовательно соединены в контур, два конца которого соединены с двумя концами источника питания переменного тока. Таким образом эти компоненты образуют цепь для попеременного зажигания четырехэлектродной люминесцентной лампы. Различные задачи и преимущества настоящего изобретения поясняются в излагаемом ниже подробном описании в совокупности с прилагаемыми чертежами. Перечень фигур чертежей Фиг. 1 - схематическое изображение четырехэлектродной люминесцентной лампы в соответствии с изобретением; фиг. 2 - компоновка цепи четырехэлектродной люминесцентной лампы в соответствии с изобретением. Обращаясь к фиг. 1, показано первое осуществление изобретения. Показана четырехэлектродная люминесцентная лампа FL. Четырехэлектродная люминесцентная лампа FL имеет четыре нити А, В, С иD накала, причем каждая из указанных нитей А, В, С и D накала используется как электрод. Нить А накала имеет выводы La1 и La2. Нить В накала имеет выводы La3 и La4. Нить С накала имеет выводы Lb1 и Lb2. Нить D накала имеет выводы Lb3 и Lb4. Резистор Rs последовательно подключен между выводами Lb2 и Lb3. Обращаясь к фиг. 2, показано еще одно осуществление настоящего изобретения. Те же элементы четырехэлектродной люминесцентной лампы FL на фиг. 1 и 2 пропозиционированы одинаково, и поэтому подробности здесь не упоминаются. Согласно изобретению четырехэлектродная люминесцентная лампа FL выполнена с электронной цепью. Один вывод двух электродов А и D соединен с коллектором соответствующего p-n-р транзистора TR-1 и TR-4; и один вывод каждого из двух электродов В и С соединен с коллектором соответствующего n-p-n транзистора TR-2 и TR-3. Транзисторы TR-1, TR-2, TR-3 и TR-4 используются в качестве переключателей для включения или выключения соответствующих выводов. Конденсаторы С 1, С 2, С 3 и С 4 накапливают заряды и заряжают соответствующие транзисторы для приведения в действие соответствующих транзисторов. Конденсатор С 1 подключен между эмиттерами транзисторов TR-1 и TR-2; и конденсатор С 2 подключен между коллекторами транзисторов TR-1 и TR-2. Конденсатор С 4 подключен между эмиттерами транзисторов TR-3 и TR-4, и конденсатор С 3 подключен между коллекторами транзисторов TR-3 и TR-4. База транзистора TR-1 соединена с эмиттером транзистора TR-2. База транзистора TR-2 соединена с эмиттером транзистора TR-1. База транзистора TR-3 соединена с эмиттером транзистора TR-4. База транзистора TR-4 соединена с эмиттером транзистора TR-3. Все диодные группы последовательно соединены как диодный контур, и один конец этого контура соединен с концом С' источника питания; другой конец контура соединен с концом А' источника питания. Каждый из транзисторов TR-1, TR-2, TR-3 и TR-4 соединен с диодом через токоограничивающие резисторы; например, транзистор TR-1 соединен с диодами D1 и D2 через резистор Rl, R3. ТранзисторTR-2 соединен с диодами D3 и D4 через резистор R4, R6. Транзистор TR-3 соединен с диодами D5 и D6 через резистор R7, R9. Транзистор TR-4 соединен с диодами D7 и D8 через резистор R10, R12. Предохранитель FUSE защищает цепь. Ниже приводится описание работы согласно фиг. 2. Когда переключатель S-1 находится в положе-1 006221 нии выключено, питание выключается и четырехэлектродная люминесцентная лампа FL выключается. Когда переключатель находится в положении Н, четырехэлектродная люминесцентная лампа FL работает в режиме максимального освещения. Когда переключатель S-1 находится в положении MR,четырехэлектродная люминесцентная лампа FL работает в режиме среднего освещения. Когда переключатель S-1 находится в положении LR, четырехэлектродная люминесцентная лампа FL работает в режиме низкого уровня освещения. Для p-n-р транзистора TR-1 положительный полупериод конца А' переменного напряжения обусловит проведение тока через диоды D1 и D2. Поскольку резистор R1 меньше резистора R2, поэтому транзистор TR-1 будет отсечен, и электрод А не будет проводить ток. Диоды D1 и D2 обусловят подзарядку конденсатора С-1. Когда напряжение конца С конца в источнике питания переменного тока входит в отрицательный полупериод, диоды D1 и D2 отсекаются, и заряды отрицательно заряженной стороны конденсатора С 1 обусловливают проводимость транзистора TR-1, в результате чего заряды на положительно заряженной стороне конденсатора С 1 протекают через транзистор TR-1 и заряжают конденсатор С 2 и вывод La1. Для n-p-n транзистора TR-2 отрицательный полупериод конца С переменного напряжения обусловит проведение тока через диоды D4 и D3. Поскольку резистор R6 меньше резистора R5, поэтому транзистор TR-2 будет отсечен, и электрод С не будет проводить ток. Диоды D4 и D3 обусловят подзарядку конденсатора С-1. Когда напряжение конца С конца в источнике питания переменного тока входит в положительный полупериод, диоды D4 и D3 отсекаются, и заряды положительно заряженной стороны конденсатора С 1 обусловливают проводимость транзистора TR-2, в результате чего заряды на положительно заряженной стороне конденсатора С 1 протекают через транзистор TR-1 и заряжают конденсатор С 2 и вывод Lb1. Для n-p-n транзистора TR-3 отрицательный полупериод конца А' переменного напряжения обусловит проводимость диодов D5 и D6. Поскольку резистор R7 меньше резистора R8, поэтому транзисторTR-3 отсекается, и электрод В не будет проводящим. Диоды D5 и D6 обусловят подзарядку конденсатора С 4. Когда напряжение конца С в источнике питания переменного тока входит в положительный полупериод, диоды D5 и D6 отсекаются, и заряды отрицательно заряженной стороны конденсатора С 4 обусловят проводимость транзистора TR-3, в результате чего заряды на положительно заряженной стороне конденсатора С 3 протекают через транзистор TR-3 и заряжают конденсатор С 3 и вывод La4. Для p-n-р транзистора TR-4 положительный полупериод конца С переменного напряжения обусловит проводимость диодов D8 и D7. Поскольку резистор R12 меньше резистора R11, поэтому транзисторTR-4 отсекается, и электрод D не будет проводящим. Диоды D8 и D7 обусловят подзарядку конденсатора С 4. Когда напряжение конца С' в источнике питания переменного тока входит в положительный полупериод, диоды D8 и D7 отсекаются и заряды положительно заряженной стороны конденсатора С 4 обусловят проводимость транзистора TR-4, в результате чего заряды на положительно заряженной стороне конденсатора С 4 протекают через транзистор TR-4 и заряжают конденсатор С 3 и вывод Lb4. Когда конденсатор С 1 заряжен, то транзисторы TR-1 и TR-2 отсекаются. Когда конденсатор С 4 заряжен, транзисторы TR-3 и TR-4 отсекаются. Когда транзисторы TR-1 и TR-2 проводят ток, конденсатор С 2 заряжается. Когда транзисторы TR-3 и TR-4 проводят ток, конденсатор С 3 заряжается. Когда конденсаторы С 2 и С 3 заряжаются, положительные заряды конденсатора С 2 направляются в вывод La1, и отрицательные заряды конденсатора С 2 направляются в вывод Lb1. Отрицательные заряды конденсатора С 3 направляются в вывод La4, и его положительные заряды направляются в Lb4. Ток из вывода Lb4 течет в вывод Lb3 по нити D накала. Затем ток течет через резистор Rs, затем - через нить накала С в вывод Lbl к отрицательной полярности конденсатора С 2. Таким образом сформирован последовательный контур. При этом разность напряжений нити А накала и нити В накала: 2V0C. Затем электроды А и В разряжаются и при этом генерируют тепло (т.н. способ холодного катода), в результате чего в лампе создается сильное течение ртути. Поскольку цепь является цепью последовательного подключения, поэтому температура электродов С и D будет повышаться (т.н. способ горячего катода), и в результате этого будет генерироваться большое количество электронов. В результате этого свечение лампы увеличится, и полное сопротивление в трубке понизится, в результате чего усилится ток. Помимо этого, поскольку мощность переменного тока запитывает цепь по последовательности С 1, С 2, С 4 и С 4, поэтому напряжения наLa1 и Lb1 и напряжения на La4 и Lb4 попеременно меняются, в результате чего трубка лампы начинает светиться. Мощность четырехэлектродной люминесцентной лампы определяется емкостью конденсаторов. Значение Q равно: С (емкость)V (напряжение), которое равно I (ток)Т (время). Электрод вспомогательного разряда, трансформатор устойчивого гистерезиса и высокая частота не требуются. Горячий и холодный катоды используются для регулирования временной последовательности источника питания. Резистор Rs регулирует зажигающий возбуждающий ток для защиты электродов. Токи попеременно изменяются, и поэтому испускаемое световое излучение ровное.-2 006221 Емкость конденсатора С 2 - 0,003 мФ, и емкость конденсатора С 3 - 0,003 мФ, и он действует в качестве заградительного фильтра и подавителя шума. Данное изобретение не создает помех для электромагнитных волн или полей. Применяются простые материалы. Энергию можно экономить. Очевидно, что в описываемое выше изобретение можно внести различные изменения. Эти изменения не расцениваются как выход из объема изобретения; и все таковые изменения, очевидные специалисту в данной области техники, входят в объем приводимой ниже формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Люминесцентная лампа, содержащая две пары нитей накала; расположенных напротив друг друга; при этом нити одной из пар последовательно соединены между собой через резистор. 2. Система освещения, содержащая люминесцентную лампу по п.1, а также устройство для зажигания этой лампы, включающее в себя четыре транзистора TR-1, TR-2, TR-3 и TR-4, причем один вывод каждой из двух соседних нитей А и D накала соединен с коллектором соответствующего p-n-р транзистора TR-1 и TR-4, и один вывод каждой из двух нитей В и С накала соединен с коллектором соответствующего одного из двух n-p-n транзисторов TR-2 и TR-3; транзисторы TR-1, TR-2, TR-3 и TR-4 используются в качестве выключателей для включения или выключения соответствующих выводов; база транзистора TR-1 соединена с эмиттером транзистора TR-2; база транзистора TR-2 соединена с эмиттером транзистора TR-1; база транзистора TR3 соединена с эмиттером транзистора TR-4; база транзистора TR-4 соединена с эмиттером транзистораTR-3; четыре конденсатора С 1, С 2, С 3 и С 4 для накопления зарядов и подзарядки соответствующих транзисторов TR-1, TR-2, TR-3 и TR-4 для приведения в действие соответствующих транзисторов TR-1, TR-2,TR-3 и TR-4; причем конденсатор С 1 подключен между эмиттерами транзисторов TR-1 и TR-2; и конденсатор С 2 подключен между коллекторами транзисторов TR-1 и TR-2; конденсатор С 4 подключен между эмиттерами транзисторов TR-3 и TR-4, и конденсатор С 3 подключен между коллекторами транзисторов TR-3 и TR-4; четыре диодные группы; при этом каждая группа содержит два диода; четыре диодные группы последовательно соединены как диодный контур; при этом один конец этого контура соединен с концом С источника питания и другой конец контура соединен с концом А' источника питания, причем каждый из транзисторов TR-1, TR-2, TR-3 и TR-4 соединен с соответствующей диодной группой через соответствующий токоограничивающий резистор; а именно - транзистор TR-1 соединен с диодами D1 и D2 через резистор R1, R3; транзистор TR-2 соединен с диодами D3 и D4 через резистор R4, R6; транзистор TR-3 соединен с диодами D5 и D6 через резистор R7, R9; и транзистор TR-4 соединен с диодами D7 и D8 через резистор R10, R12. 3. Система по п.2, в которой емкость каждого конденсатора регулируется для определения тока, подаваемого в транзисторы. 4. Система по п.2, в которой для приведения в действие четырехэлектродной люминесцентной лампы используется способ холодного катода и способ горячего катода. 5. Система по п.2, в которой емкость конденсатора С 2 составляет 0,003 мФ и емкость конденсатора С 3 составляет 0,003 мФ, которые служат в качестве заградительных фильтров и подавителей шума.
