Антикоррозионная упаковка

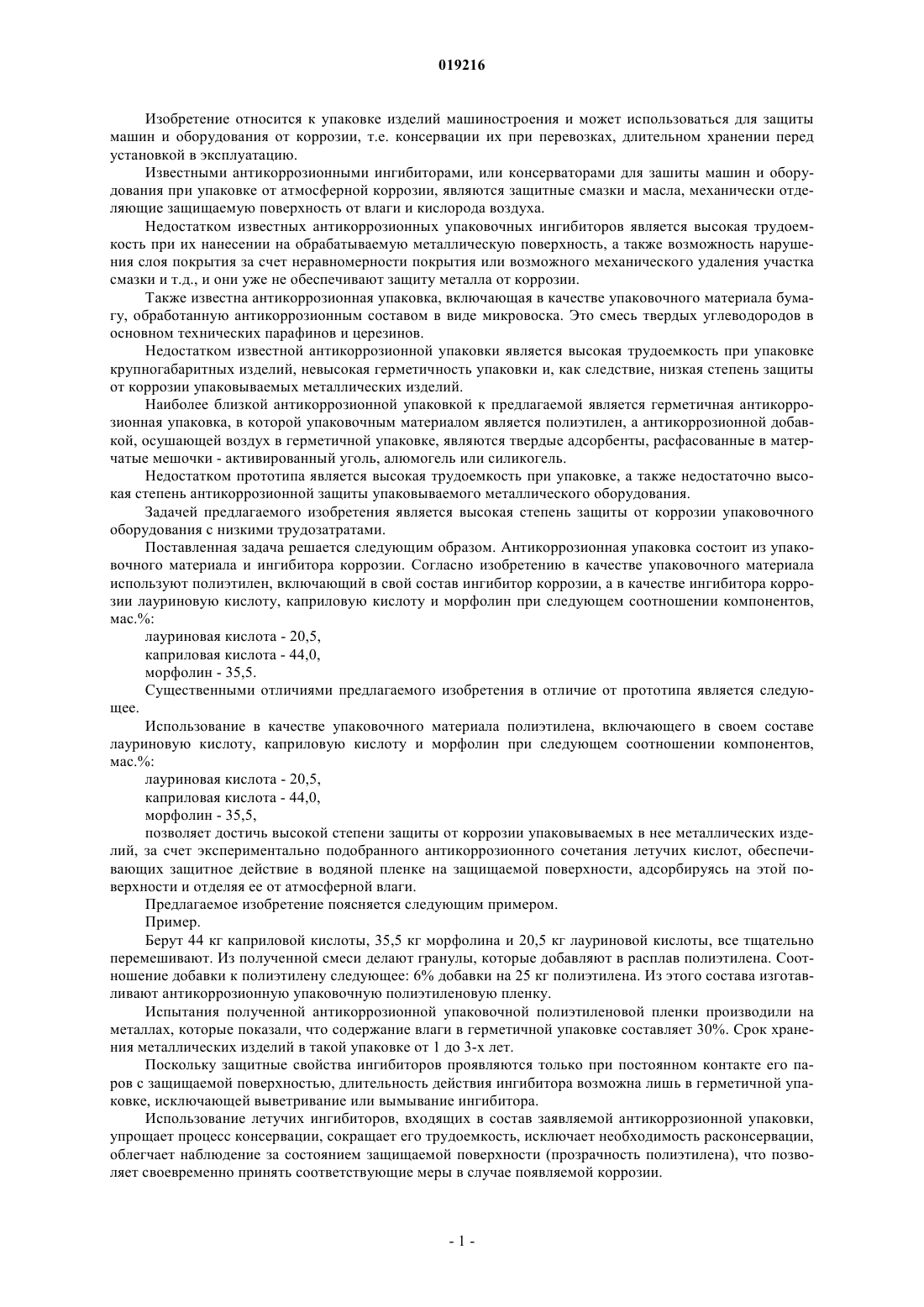

Изобретение антикоррозионная упаковка относится к упаковке изделий машиностроения и может использоваться для защиты машин и оборудования от коррозии, т.е. консервации их при перевозках,длительном хранении перед установкой в эксплуатацию. Антикоррозионная упаковка состоит из упаковочного материала и ингибитора коррозии. Согласно изобретению в качестве упаковочного материала содержит полиэтилен, включающий в свой состав ингибитор коррозии, а в качестве ингибитора коррозии содержит лауриновую кислоту, морфолин и каприловую кислоту при следующем соотношении компонентов, мас.%: лауриновая кислота - 20,5; каприловая кислота 44,0; морфолин - 35,5. Изобретение относится к упаковке изделий машиностроения и может использоваться для защиты машин и оборудования от коррозии, т.е. консервации их при перевозках, длительном хранении перед установкой в эксплуатацию. Известными антикоррозионными ингибиторами, или консерваторами для зашиты машин и оборудования при упаковке от атмосферной коррозии, являются защитные смазки и масла, механически отделяющие защищаемую поверхность от влаги и кислорода воздуха. Недостатком известных антикоррозионных упаковочных ингибиторов является высокая трудоемкость при их нанесении на обрабатываемую металлическую поверхность, а также возможность нарушения слоя покрытия за счет неравномерности покрытия или возможного механического удаления участка смазки и т.д., и они уже не обеспечивают защиту металла от коррозии. Также известна антикоррозионная упаковка, включающая в качестве упаковочного материала бумагу, обработанную антикоррозионным составом в виде микровоска. Это смесь твердых углеводородов в основном технических парафинов и церезинов. Недостатком известной антикоррозионной упаковки является высокая трудоемкость при упаковке крупногабаритных изделий, невысокая герметичность упаковки и, как следствие, низкая степень защиты от коррозии упаковываемых металлических изделий. Наиболее близкой антикоррозионной упаковкой к предлагаемой является герметичная антикоррозионная упаковка, в которой упаковочным материалом является полиэтилен, а антикоррозионной добавкой, осушающей воздух в герметичной упаковке, являются твердые адсорбенты, расфасованные в матерчатые мешочки - активированный уголь, алюмогель или силикогель. Недостатком прототипа является высокая трудоемкость при упаковке, а также недостаточно высокая степень антикоррозионной защиты упаковываемого металлического оборудования. Задачей предлагаемого изобретения является высокая степень защиты от коррозии упаковочного оборудования с низкими трудозатратами. Поставленная задача решается следующим образом. Антикоррозионная упаковка состоит из упаковочного материала и ингибитора коррозии. Согласно изобретению в качестве упаковочного материала используют полиэтилен, включающий в свой состав ингибитор коррозии, а в качестве ингибитора коррозии лауриновую кислоту, каприловую кислоту и морфолин при следующем соотношении компонентов,мас.%: лауриновая кислота - 20,5,каприловая кислота - 44,0,морфолин - 35,5. Существенными отличиями предлагаемого изобретения в отличие от прототипа является следующее. Использование в качестве упаковочного материала полиэтилена, включающего в своем составе лауриновую кислоту, каприловую кислоту и морфолин при следующем соотношении компонентов,мас.%: лауриновая кислота - 20,5,каприловая кислота - 44,0,морфолин - 35,5,позволяет достичь высокой степени защиты от коррозии упаковываемых в нее металлических изделий, за счет экспериментально подобранного антикоррозионного сочетания летучих кислот, обеспечивающих защитное действие в водяной пленке на защищаемой поверхности, адсорбируясь на этой поверхности и отделяя ее от атмосферной влаги. Предлагаемое изобретение поясняется следующим примером. Пример. Берут 44 кг каприловой кислоты, 35,5 кг морфолина и 20,5 кг лауриновой кислоты, все тщательно перемешивают. Из полученной смеси делают гранулы, которые добавляют в расплав полиэтилена. Соотношение добавки к полиэтилену следующее: 6% добавки на 25 кг полиэтилена. Из этого состава изготавливают антикоррозионную упаковочную полиэтиленовую пленку. Испытания полученной антикоррозионной упаковочной полиэтиленовой пленки производили на металлах, которые показали, что содержание влаги в герметичной упаковке составляет 30%. Срок хранения металлических изделий в такой упаковке от 1 до 3-х лет. Поскольку защитные свойства ингибиторов проявляются только при постоянномконтакте его паров с защищаемой поверхностью, длительность действия ингибитора возможна лишь в герметичной упаковке, исключающей выветривание или вымывание ингибитора. Использование летучих ингибиторов, входящих в состав заявляемой антикоррозионной упаковки,упрощает процесс консервации, сокращает его трудоемкость, исключает необходимость расконсервации,облегчает наблюдение за состоянием защищаемой поверхности (прозрачность полиэтилена), что позволяет своевременно принять соответствующие меры в случае появляемой коррозии.- М.: Машиностроение, 1984, с. 58-66 ФОРМУЛА ИЗОБРЕТЕНИЯ Антикоррозионная упаковка, состоящая из упаковочного материала и ингибитора коррозии, отличающаяся тем, что в качестве упаковочного материала содержит полиэтилен, включающий в свой состав ингибитор коррозии, а в качестве ингибитора содержит лауриновую кислоту, каприловую кислоту и морфолин, при следующем соотношении компонентов, мас.%: лауриновая кислота - 20,5,каприловая кислота - 44,0,морфолин - 35,5.
