Упаковка

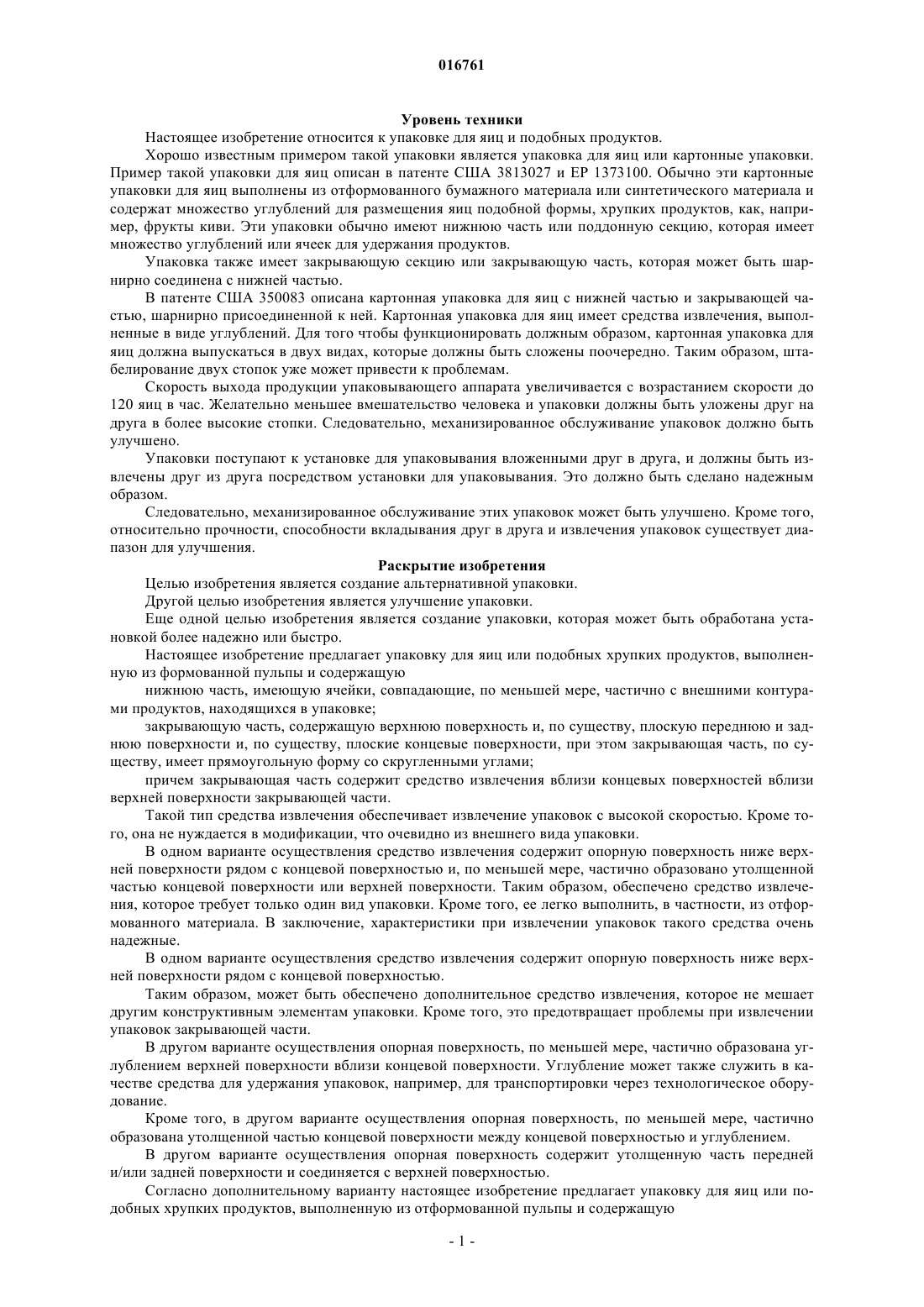

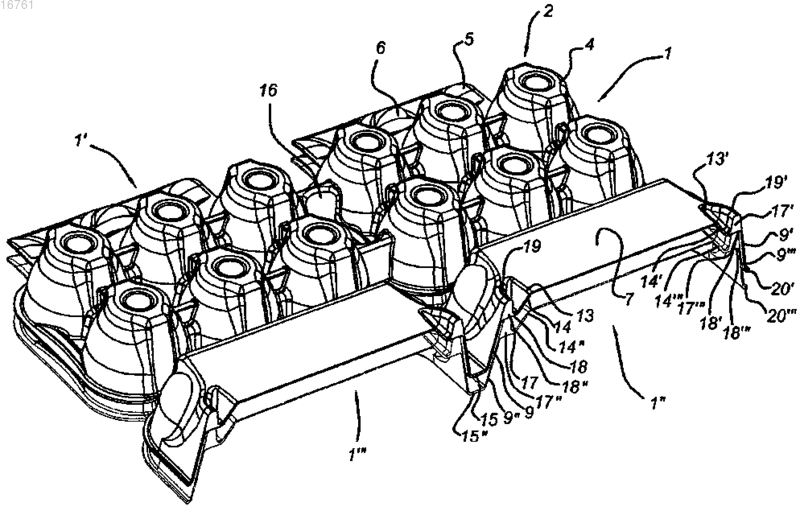

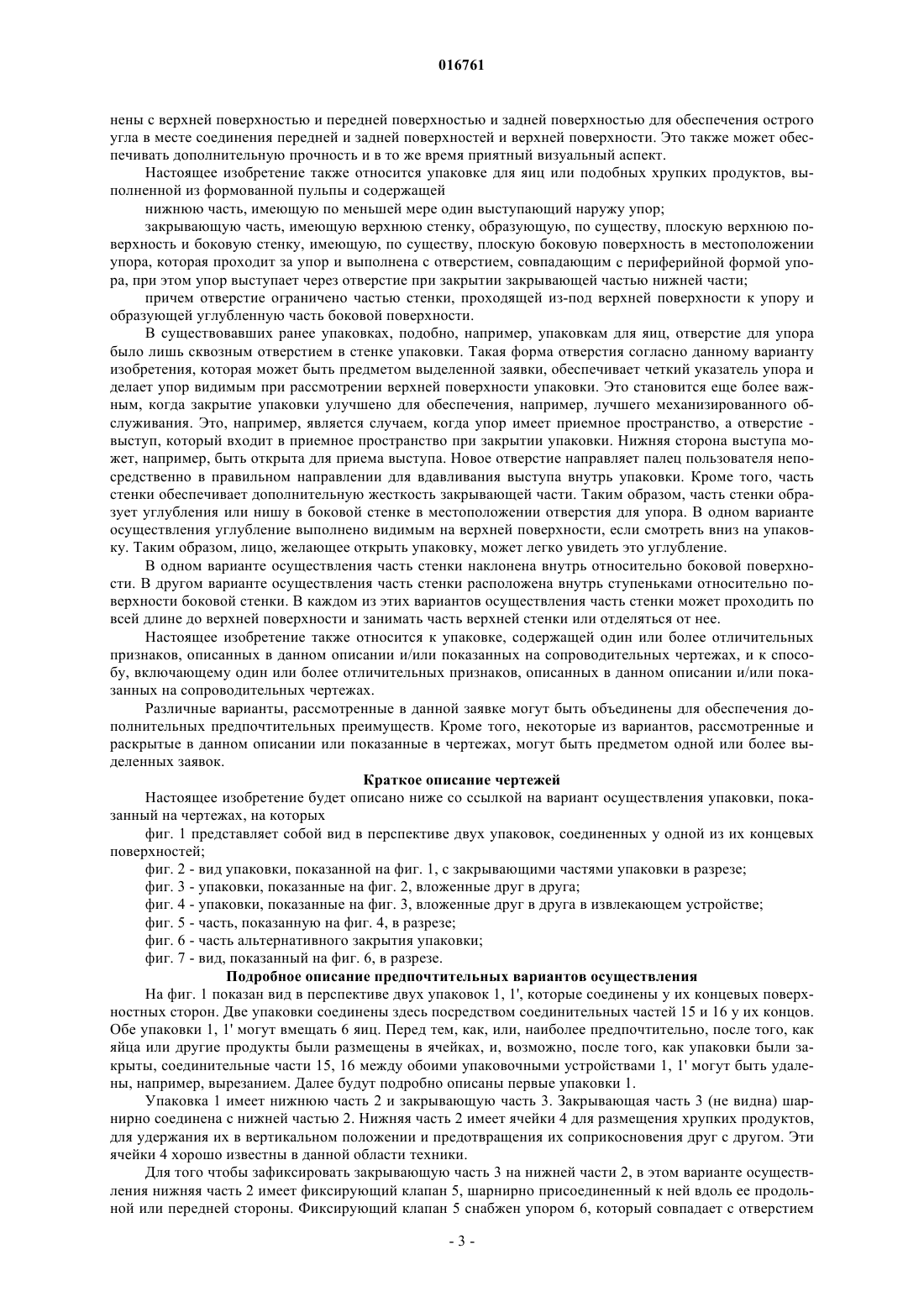

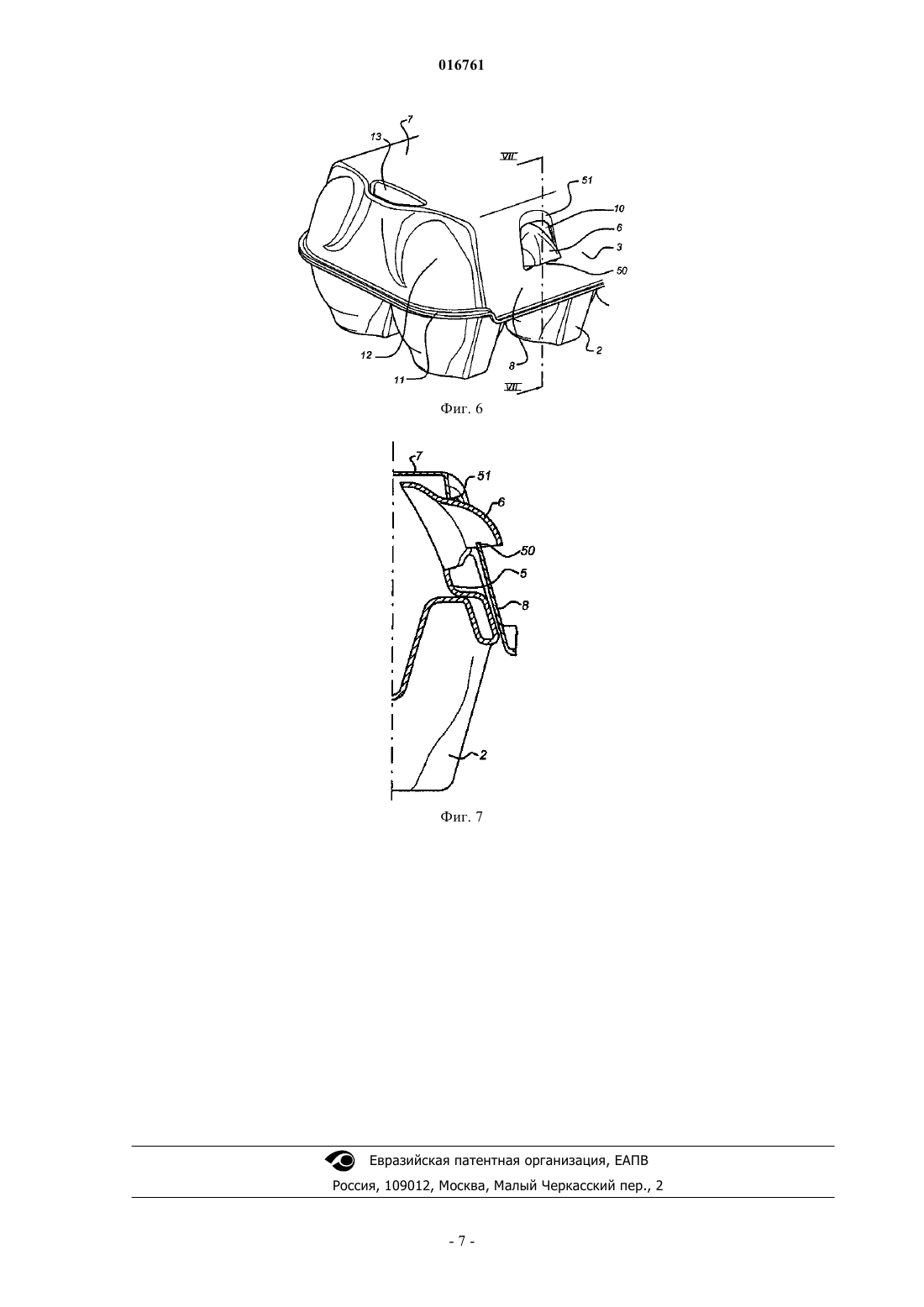

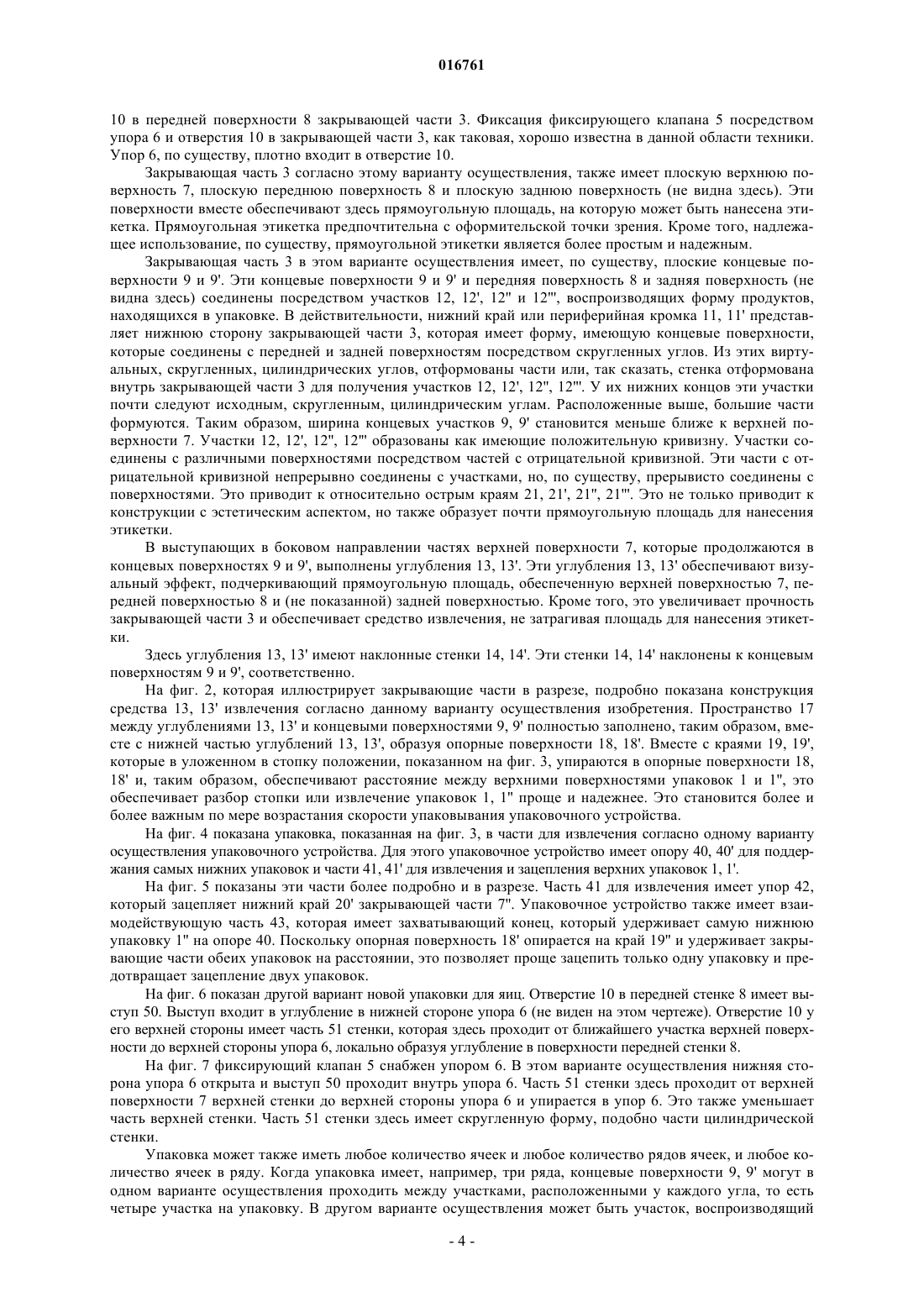

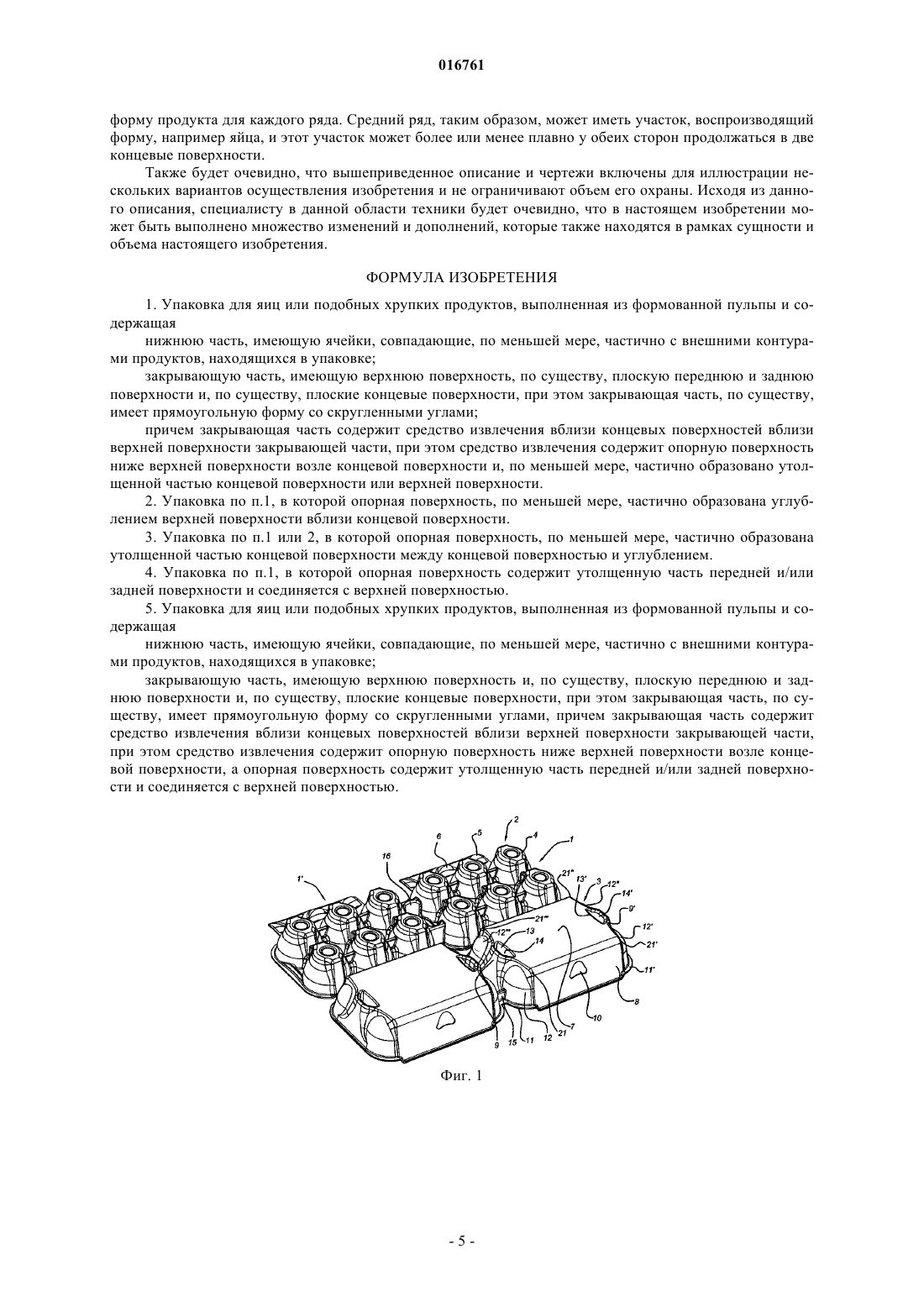

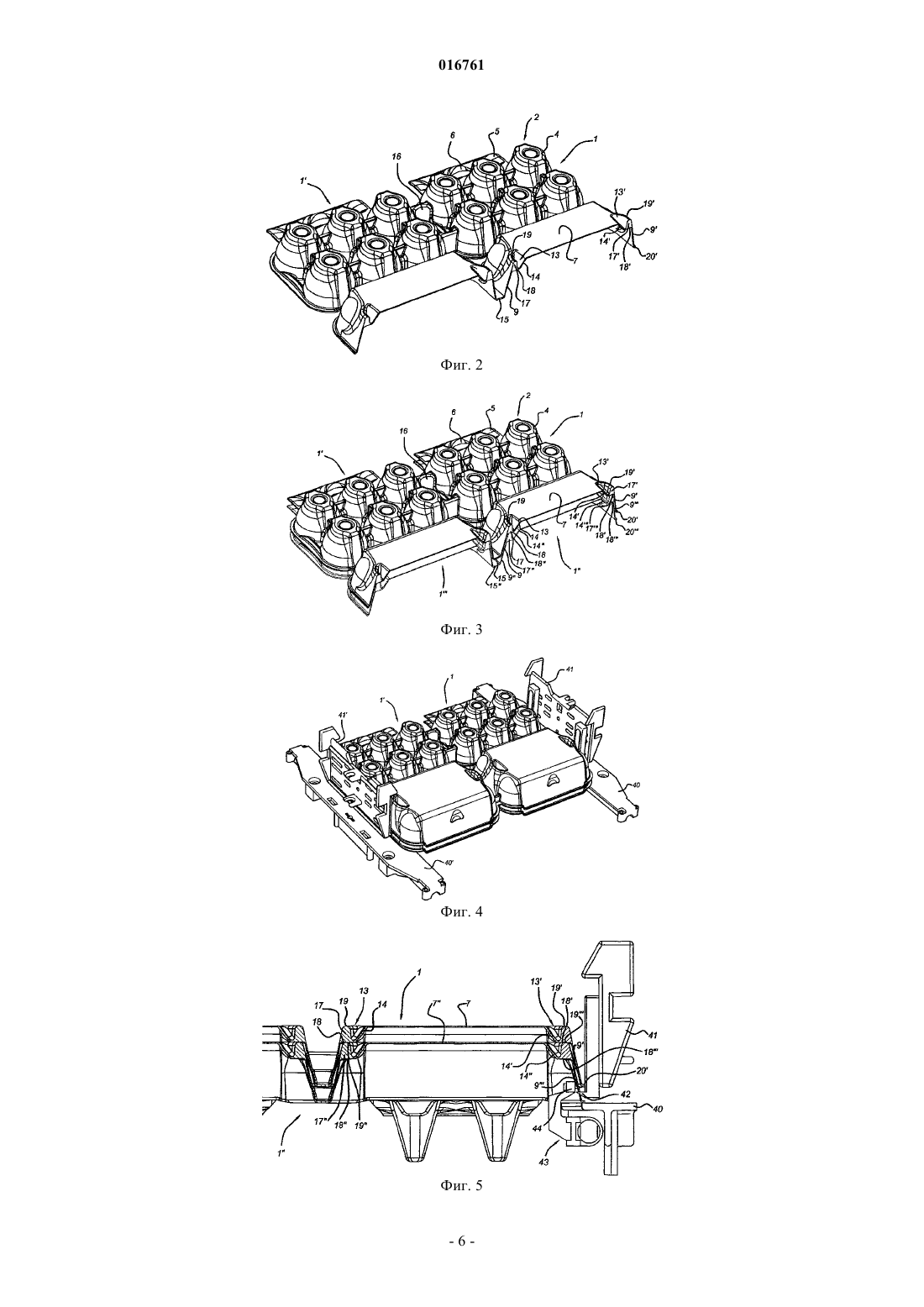

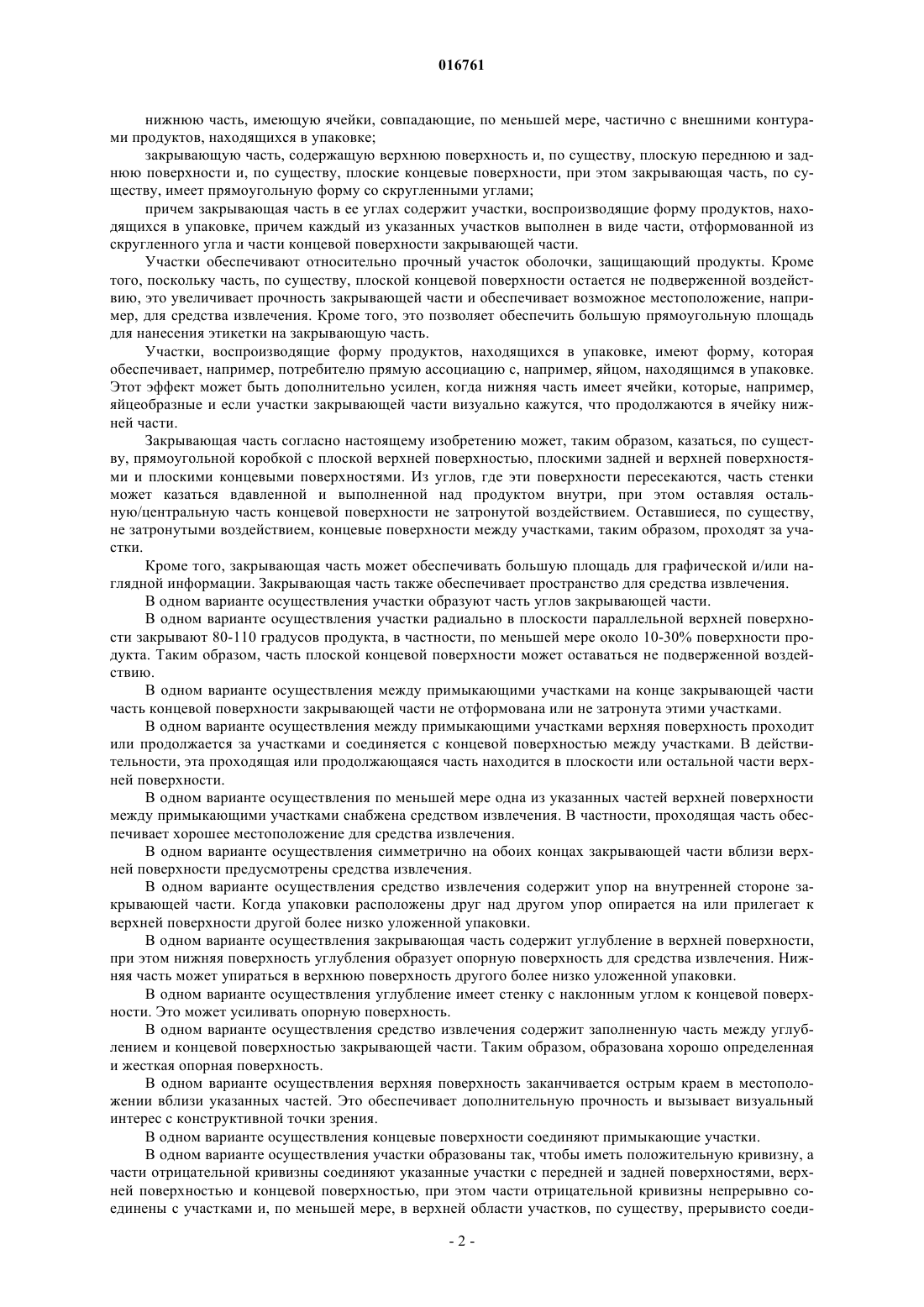

Изобретение относится к упаковке (1) для яиц или подобных хрупких продуктов, выполненной из формованной пульпы и содержащей нижнюю часть (2), имеющую ячейки (4), совпадающие, по меньшей мере, частично с внешними контурами продуктов, находящихся в упаковке, закрывающую часть (3), имеющую верхнюю поверхность (7), и, по существу, плоскую переднюю (8) и заднюю поверхности и, по существу, плоские концевые поверхности (9, 9'), при этом закрывающая часть, по существу, имеет прямоугольную форму со скругленными углами, причем закрывающая часть содержит средство извлечения вблизи концевых поверхностей вблизи верхней поверхности закрывающей части. Настоящее изобретение также относится к упаковке, в которой закрывающая часть в ее углах содержит участки, воспроизводящие форму продуктов, находящихся в упаковке,при этом каждый из указанных участков выполнен в виде части, отформованной из скругленного угла и части концевой поверхности закрывающей части. 016761 Уровень техники Настоящее изобретение относится к упаковке для яиц и подобных продуктов. Хорошо известным примером такой упаковки является упаковка для яиц или картонные упаковки. Пример такой упаковки для яиц описан в патенте США 3813027 и ЕР 1373100. Обычно эти картонные упаковки для яиц выполнены из отформованного бумажного материала или синтетического материала и содержат множество углублений для размещения яиц подобной формы, хрупких продуктов, как, например, фрукты киви. Эти упаковки обычно имеют нижнюю часть или поддонную секцию, которая имеет множество углублений или ячеек для удержания продуктов. Упаковка также имеет закрывающую секцию или закрывающую часть, которая может быть шарнирно соединена с нижней частью. В патенте США 350083 описана картонная упаковка для яиц с нижней частью и закрывающей частью, шарнирно присоединенной к ней. Картонная упаковка для яиц имеет средства извлечения, выполненные в виде углублений. Для того чтобы функционировать должным образом, картонная упаковка для яиц должна выпускаться в двух видах, которые должны быть сложены поочередно. Таким образом, штабелирование двух стопок уже может привести к проблемам. Скорость выхода продукции упаковывающего аппарата увеличивается с возрастанием скорости до 120 яиц в час. Желательно меньшее вмешательство человека и упаковки должны быть уложены друг на друга в более высокие стопки. Следовательно, механизированное обслуживание упаковок должно быть улучшено. Упаковки поступают к установке для упаковывания вложенными друг в друга, и должны быть извлечены друг из друга посредством установки для упаковывания. Это должно быть сделано надежным образом. Следовательно, механизированное обслуживание этих упаковок может быть улучшено. Кроме того,относительно прочности, способности вкладывания друг в друга и извлечения упаковок существует диапазон для улучшения. Раскрытие изобретения Целью изобретения является создание альтернативной упаковки. Другой целью изобретения является улучшение упаковки. Еще одной целью изобретения является создание упаковки, которая может быть обработана установкой более надежно или быстро. Настоящее изобретение предлагает упаковку для яиц или подобных хрупких продуктов, выполненную из формованной пульпы и содержащую нижнюю часть, имеющую ячейки, совпадающие, по меньшей мере, частично с внешними контурами продуктов, находящихся в упаковке; закрывающую часть, содержащую верхнюю поверхность и, по существу, плоскую переднюю и заднюю поверхности и, по существу, плоские концевые поверхности, при этом закрывающая часть, по существу, имеет прямоугольную форму со скругленными углами; причем закрывающая часть содержит средство извлечения вблизи концевых поверхностей вблизи верхней поверхности закрывающей части. Такой тип средства извлечения обеспечивает извлечение упаковок с высокой скоростью. Кроме того, она не нуждается в модификации, что очевидно из внешнего вида упаковки. В одном варианте осуществления средство извлечения содержит опорную поверхность ниже верхней поверхности рядом с концевой поверхностью и, по меньшей мере, частично образовано утолщенной частью концевой поверхности или верхней поверхности. Таким образом, обеспечено средство извлечения, которое требует только один вид упаковки. Кроме того, ее легко выполнить, в частности, из отформованного материала. В заключение, характеристики при извлечении упаковок такого средства очень надежные. В одном варианте осуществления средство извлечения содержит опорную поверхность ниже верхней поверхности рядом с концевой поверхностью. Таким образом, может быть обеспечено дополнительное средство извлечения, которое не мешает другим конструктивным элементам упаковки. Кроме того, это предотвращает проблемы при извлечении упаковок закрывающей части. В другом варианте осуществления опорная поверхность, по меньшей мере, частично образована углублением верхней поверхности вблизи концевой поверхности. Углубление может также служить в качестве средства для удержания упаковок, например, для транспортировки через технологическое оборудование. Кроме того, в другом варианте осуществления опорная поверхность, по меньшей мере, частично образована утолщенной частью концевой поверхности между концевой поверхностью и углублением. В другом варианте осуществления опорная поверхность содержит утолщенную часть передней и/или задней поверхности и соединяется с верхней поверхностью. Согласно дополнительному варианту настоящее изобретение предлагает упаковку для яиц или подобных хрупких продуктов, выполненную из отформованной пульпы и содержащую-1 016761 нижнюю часть, имеющую ячейки, совпадающие, по меньшей мере, частично с внешними контурами продуктов, находящихся в упаковке; закрывающую часть, содержащую верхнюю поверхность и, по существу, плоскую переднюю и заднюю поверхности и, по существу, плоские концевые поверхности, при этом закрывающая часть, по существу, имеет прямоугольную форму со скругленными углами; причем закрывающая часть в ее углах содержит участки, воспроизводящие форму продуктов, находящихся в упаковке, причем каждый из указанных участков выполнен в виде части, отформованной из скругленного угла и части концевой поверхности закрывающей части. Участки обеспечивают относительно прочный участок оболочки, защищающий продукты. Кроме того, поскольку часть, по существу, плоской концевой поверхности остается не подверженной воздействию, это увеличивает прочность закрывающей части и обеспечивает возможное местоположение, например, для средства извлечения. Кроме того, это позволяет обеспечить большую прямоугольную площадь для нанесения этикетки на закрывающую часть. Участки, воспроизводящие форму продуктов, находящихся в упаковке, имеют форму, которая обеспечивает, например, потребителю прямую ассоциацию с, например, яйцом, находящимся в упаковке. Этот эффект может быть дополнительно усилен, когда нижняя часть имеет ячейки, которые, например,яйцеобразные и если участки закрывающей части визуально кажутся, что продолжаются в ячейку нижней части. Закрывающая часть согласно настоящему изобретению может, таким образом, казаться, по существу, прямоугольной коробкой с плоской верхней поверхностью, плоскими задней и верхней поверхностями и плоскими концевыми поверхностями. Из углов, где эти поверхности пересекаются, часть стенки может казаться вдавленной и выполненной над продуктом внутри, при этом оставляя остальную/центральную часть концевой поверхности не затронутой воздействием. Оставшиеся, по существу,не затронутыми воздействием, концевые поверхности между участками, таким образом, проходят за участки. Кроме того, закрывающая часть может обеспечивать большую площадь для графической и/или наглядной информации. Закрывающая часть также обеспечивает пространство для средства извлечения. В одном варианте осуществления участки образуют часть углов закрывающей части. В одном варианте осуществления участки радиально в плоскости параллельной верхней поверхности закрывают 80-110 градусов продукта, в частности, по меньшей мере около 10-30% поверхности продукта. Таким образом, часть плоской концевой поверхности может оставаться не подверженной воздействию. В одном варианте осуществления между примыкающими участками на конце закрывающей части часть концевой поверхности закрывающей части не отформована или не затронута этими участками. В одном варианте осуществления между примыкающими участками верхняя поверхность проходит или продолжается за участками и соединяется с концевой поверхностью между участками. В действительности, эта проходящая или продолжающаяся часть находится в плоскости или остальной части верхней поверхности. В одном варианте осуществления по меньшей мере одна из указанных частей верхней поверхности между примыкающими участками снабжена средством извлечения. В частности, проходящая часть обеспечивает хорошее местоположение для средства извлечения. В одном варианте осуществления симметрично на обоих концах закрывающей части вблизи верхней поверхности предусмотрены средства извлечения. В одном варианте осуществления средство извлечения содержит упор на внутренней стороне закрывающей части. Когда упаковки расположены друг над другом упор опирается на или прилегает к верхней поверхности другой более низко уложенной упаковки. В одном варианте осуществления закрывающая часть содержит углубление в верхней поверхности,при этом нижняя поверхность углубления образует опорную поверхность для средства извлечения. Нижняя часть может упираться в верхнюю поверхность другого более низко уложенной упаковки. В одном варианте осуществления углубление имеет стенку с наклонным углом к концевой поверхности. Это может усиливать опорную поверхность. В одном варианте осуществления средство извлечения содержит заполненную часть между углублением и концевой поверхностью закрывающей части. Таким образом, образована хорошо определенная и жесткая опорная поверхность. В одном варианте осуществления верхняя поверхность заканчивается острым краем в местоположении вблизи указанных частей. Это обеспечивает дополнительную прочность и вызывает визуальный интерес с конструктивной точки зрения. В одном варианте осуществления концевые поверхности соединяют примыкающие участки. В одном варианте осуществления участки образованы так, чтобы иметь положительную кривизну, а части отрицательной кривизны соединяют указанные участки с передней и задней поверхностями, верхней поверхностью и концевой поверхностью, при этом части отрицательной кривизны непрерывно соединены с участками и, по меньшей мере, в верхней области участков, по существу, прерывисто соеди-2 016761 нены с верхней поверхностью и передней поверхностью и задней поверхностью для обеспечения острого угла в месте соединения передней и задней поверхностей и верхней поверхности. Это также может обеспечивать дополнительную прочность и в то же время приятный визуальный аспект. Настоящее изобретение также относится упаковке для яиц или подобных хрупких продуктов, выполненной из формованной пульпы и содержащей нижнюю часть, имеющую по меньшей мере один выступающий наружу упор; закрывающую часть, имеющую верхнюю стенку, образующую, по существу, плоскую верхнюю поверхность и боковую стенку, имеющую, по существу, плоскую боковую поверхность в местоположении упора, которая проходит за упор и выполнена с отверстием, совпадающим с периферийной формой упора, при этом упор выступает через отверстие при закрытии закрывающей частью нижней части; причем отверстие ограничено частью стенки, проходящей из-под верхней поверхности к упору и образующей углубленную часть боковой поверхности. В существовавших ранее упаковках, подобно, например, упаковкам для яиц, отверстие для упора было лишь сквозным отверстием в стенке упаковки. Такая форма отверстия согласно данному варианту изобретения, которая может быть предметом выделенной заявки, обеспечивает четкий указатель упора и делает упор видимым при рассмотрении верхней поверхности упаковки. Это становится еще более важным, когда закрытие упаковки улучшено для обеспечения, например, лучшего механизированного обслуживания. Это, например, является случаем, когда упор имеет приемное пространство, а отверстие выступ, который входит в приемное пространство при закрытии упаковки. Нижняя сторона выступа может, например, быть открыта для приема выступа. Новое отверстие направляет палец пользователя непосредственно в правильном направлении для вдавливания выступа внутрь упаковки. Кроме того, часть стенки обеспечивает дополнительную жесткость закрывающей части. Таким образом, часть стенки образует углубления или нишу в боковой стенке в местоположении отверстия для упора. В одном варианте осуществления углубление выполнено видимым на верхней поверхности, если смотреть вниз на упаковку. Таким образом, лицо, желающее открыть упаковку, может легко увидеть это углубление. В одном варианте осуществления часть стенки наклонена внутрь относительно боковой поверхности. В другом варианте осуществления часть стенки расположена внутрь ступеньками относительно поверхности боковой стенки. В каждом из этих вариантов осуществления часть стенки может проходить по всей длине до верхней поверхности и занимать часть верхней стенки или отделяться от нее. Настоящее изобретение также относится к упаковке, содержащей один или более отличительных признаков, описанных в данном описании и/или показанных на сопроводительных чертежах, и к способу, включающему один или более отличительных признаков, описанных в данном описании и/или показанных на сопроводительных чертежах. Различные варианты, рассмотренные в данной заявке могут быть объединены для обеспечения дополнительных предпочтительных преимуществ. Кроме того, некоторые из вариантов, рассмотренные и раскрытые в данном описании или показанные в чертежах, могут быть предметом одной или более выделенных заявок. Краткое описание чертежей Настоящее изобретение будет описано ниже со ссылкой на вариант осуществления упаковки, показанный на чертежах, на которых фиг. 1 представляет собой вид в перспективе двух упаковок, соединенных у одной из их концевых поверхностей; фиг. 2 - вид упаковки, показанной на фиг. 1, с закрывающими частями упаковки в разрезе; фиг. 3 - упаковки, показанные на фиг. 2, вложенные друг в друга; фиг. 4 - упаковки, показанные на фиг. 3, вложенные друг в друга в извлекающем устройстве; фиг. 5 - часть, показанную на фиг. 4, в разрезе; фиг. 6 - часть альтернативного закрытия упаковки; фиг. 7 - вид, показанный на фиг. 6, в разрезе. Подробное описание предпочтительных вариантов осуществления На фиг. 1 показан вид в перспективе двух упаковок 1, 1', которые соединены у их концевых поверхностных сторон. Две упаковки соединены здесь посредством соединительных частей 15 и 16 у их концов. Обе упаковки 1, 1' могут вмещать 6 яиц. Перед тем, как, или, наиболее предпочтительно, после того, как яйца или другие продукты были размещены в ячейках, и, возможно, после того, как упаковки были закрыты, соединительные части 15, 16 между обоими упаковочными устройствами 1, 1' могут быть удалены, например, вырезанием. Далее будут подробно описаны первые упаковки 1. Упаковка 1 имеет нижнюю часть 2 и закрывающую часть 3. Закрывающая часть 3 (не видна) шарнирно соединена с нижней частью 2. Нижняя часть 2 имеет ячейки 4 для размещения хрупких продуктов,для удержания их в вертикальном положении и предотвращения их соприкосновения друг с другом. Эти ячейки 4 хорошо известны в данной области техники. Для того чтобы зафиксировать закрывающую часть 3 на нижней части 2, в этом варианте осуществления нижняя часть 2 имеет фиксирующий клапан 5, шарнирно присоединенный к ней вдоль ее продольной или передней стороны. Фиксирующий клапан 5 снабжен упором 6, который совпадает с отверстием-3 016761 10 в передней поверхности 8 закрывающей части 3. Фиксация фиксирующего клапана 5 посредством упора 6 и отверстия 10 в закрывающей части 3, как таковая, хорошо известна в данной области техники. Упор 6, по существу, плотно входит в отверстие 10. Закрывающая часть 3 согласно этому варианту осуществления, также имеет плоскую верхнюю поверхность 7, плоскую переднюю поверхность 8 и плоскую заднюю поверхность (не видна здесь). Эти поверхности вместе обеспечивают здесь прямоугольную площадь, на которую может быть нанесена этикетка. Прямоугольная этикетка предпочтительна с оформительской точки зрения. Кроме того, надлежащее использование, по существу, прямоугольной этикетки является более простым и надежным. Закрывающая часть 3 в этом варианте осуществления имеет, по существу, плоские концевые поверхности 9 и 9'. Эти концевые поверхности 9 и 9' и передняя поверхность 8 и задняя поверхность (не видна здесь) соединены посредством участков 12, 12', 12 и 12, воспроизводящих форму продуктов,находящихся в упаковке. В действительности, нижний край или периферийная кромка 11, 11' представляет нижнюю сторону закрывающей части 3, которая имеет форму, имеющую концевые поверхности,которые соединены с передней и задней поверхностям посредством скругленных углов. Из этих виртуальных, скругленных, цилиндрических углов, отформованы части или, так сказать, стенка отформована внутрь закрывающей части 3 для получения участков 12, 12', 12, 12. У их нижних концов эти участки почти следуют исходным, скругленным, цилиндрическим углам. Расположенные выше, большие части формуются. Таким образом, ширина концевых участков 9, 9' становится меньше ближе к верхней поверхности 7. Участки 12, 12', 12, 12 образованы как имеющие положительную кривизну. Участки соединены с различными поверхностями посредством частей с отрицательной кривизной. Эти части с отрицательной кривизной непрерывно соединены с участками, но, по существу, прерывисто соединены с поверхностями. Это приводит к относительно острым краям 21, 21', 21, 21. Это не только приводит к конструкции с эстетическим аспектом, но также образует почти прямоугольную площадь для нанесения этикетки. В выступающих в боковом направлении частях верхней поверхности 7, которые продолжаются в концевых поверхностях 9 и 9', выполнены углубления 13, 13'. Эти углубления 13, 13' обеспечивают визуальный эффект, подчеркивающий прямоугольную площадь, обеспеченную верхней поверхностью 7, передней поверхностью 8 и (не показанной) задней поверхностью. Кроме того, это увеличивает прочность закрывающей части 3 и обеспечивает средство извлечения, не затрагивая площадь для нанесения этикетки. Здесь углубления 13, 13' имеют наклонные стенки 14, 14'. Эти стенки 14, 14' наклонены к концевым поверхностям 9 и 9', соответственно. На фиг. 2, которая иллюстрирует закрывающие части в разрезе, подробно показана конструкция средства 13, 13' извлечения согласно данному варианту осуществления изобретения. Пространство 17 между углублениями 13, 13' и концевыми поверхностями 9, 9' полностью заполнено, таким образом, вместе с нижней частью углублений 13, 13', образуя опорные поверхности 18, 18'. Вместе с краями 19, 19',которые в уложенном в стопку положении, показанном на фиг. 3, упираются в опорные поверхности 18,18' и, таким образом, обеспечивают расстояние между верхними поверхностями упаковок 1 и 1, это обеспечивает разбор стопки или извлечение упаковок 1, 1 проще и надежнее. Это становится более и более важным по мере возрастания скорости упаковывания упаковочного устройства. На фиг. 4 показана упаковка, показанная на фиг. 3, в части для извлечения согласно одному варианту осуществления упаковочного устройства. Для этого упаковочное устройство имеет опору 40, 40' для поддержания самых нижних упаковок и части 41, 41' для извлечения и зацепления верхних упаковок 1, 1'. На фиг. 5 показаны эти части более подробно и в разрезе. Часть 41 для извлечения имеет упор 42,который зацепляет нижний край 20' закрывающей части 7. Упаковочное устройство также имеет взаимодействующую часть 43, которая имеет захватывающий конец, который удерживает самую нижнюю упаковку 1 на опоре 40. Поскольку опорная поверхность 18' опирается на край 19 и удерживает закрывающие части обеих упаковок на расстоянии, это позволяет проще зацепить только одну упаковку и предотвращает зацепление двух упаковок. На фиг. 6 показан другой вариант новой упаковки для яиц. Отверстие 10 в передней стенке 8 имеет выступ 50. Выступ входит в углубление в нижней стороне упора 6 (не виден на этом чертеже). Отверстие 10 у его верхней стороны имеет часть 51 стенки, которая здесь проходит от ближайшего участка верхней поверхности до верхней стороны упора 6, локально образуя углубление в поверхности передней стенки 8. На фиг. 7 фиксирующий клапан 5 снабжен упором 6. В этом варианте осуществления нижняя сторона упора 6 открыта и выступ 50 проходит внутрь упора 6. Часть 51 стенки здесь проходит от верхней поверхности 7 верхней стенки до верхней стороны упора 6 и упирается в упор 6. Это также уменьшает часть верхней стенки. Часть 51 стенки здесь имеет скругленную форму, подобно части цилиндрической стенки. Упаковка может также иметь любое количество ячеек и любое количество рядов ячеек, и любое количество ячеек в ряду. Когда упаковка имеет, например, три ряда, концевые поверхности 9, 9' могут в одном варианте осуществления проходить между участками, расположенными у каждого угла, то есть четыре участка на упаковку. В другом варианте осуществления может быть участок, воспроизводящий-4 016761 форму продукта для каждого ряда. Средний ряд, таким образом, может иметь участок, воспроизводящий форму, например яйца, и этот участок может более или менее плавно у обеих сторон продолжаться в две концевые поверхности. Также будет очевидно, что вышеприведенное описание и чертежи включены для иллюстрации нескольких вариантов осуществления изобретения и не ограничивают объем его охраны. Исходя из данного описания, специалисту в данной области техники будет очевидно, что в настоящем изобретении может быть выполнено множество изменений и дополнений, которые также находятся в рамках сущности и объема настоящего изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Упаковка для яиц или подобных хрупких продуктов, выполненная из формованной пульпы и содержащая нижнюю часть, имеющую ячейки, совпадающие, по меньшей мере, частично с внешними контурами продуктов, находящихся в упаковке; закрывающую часть, имеющую верхнюю поверхность, по существу, плоскую переднюю и заднюю поверхности и, по существу, плоские концевые поверхности, при этом закрывающая часть, по существу,имеет прямоугольную форму со скругленными углами; причем закрывающая часть содержит средство извлечения вблизи концевых поверхностей вблизи верхней поверхности закрывающей части, при этом средство извлечения содержит опорную поверхность ниже верхней поверхности возле концевой поверхности и, по меньшей мере, частично образовано утолщенной частью концевой поверхности или верхней поверхности. 2. Упаковка по п.1, в которой опорная поверхность, по меньшей мере, частично образована углублением верхней поверхности вблизи концевой поверхности. 3. Упаковка по п.1 или 2, в которой опорная поверхность, по меньшей мере, частично образована утолщенной частью концевой поверхности между концевой поверхностью и углублением. 4. Упаковка по п.1, в которой опорная поверхность содержит утолщенную часть передней и/или задней поверхности и соединяется с верхней поверхностью. 5. Упаковка для яиц или подобных хрупких продуктов, выполненная из формованной пульпы и содержащая нижнюю часть, имеющую ячейки, совпадающие, по меньшей мере, частично с внешними контурами продуктов, находящихся в упаковке; закрывающую часть, имеющую верхнюю поверхность и, по существу, плоскую переднюю и заднюю поверхности и, по существу, плоские концевые поверхности, при этом закрывающая часть, по существу, имеет прямоугольную форму со скругленными углами, причем закрывающая часть содержит средство извлечения вблизи концевых поверхностей вблизи верхней поверхности закрывающей части,при этом средство извлечения содержит опорную поверхность ниже верхней поверхности возле концевой поверхности, а опорная поверхность содержит утолщенную часть передней и/или задней поверхности и соединяется с верхней поверхностью.
