Насадка гидромонитора устройства нижнего слива для устройства разогрева и слива высоковязких и застывших продуктов методом замещения

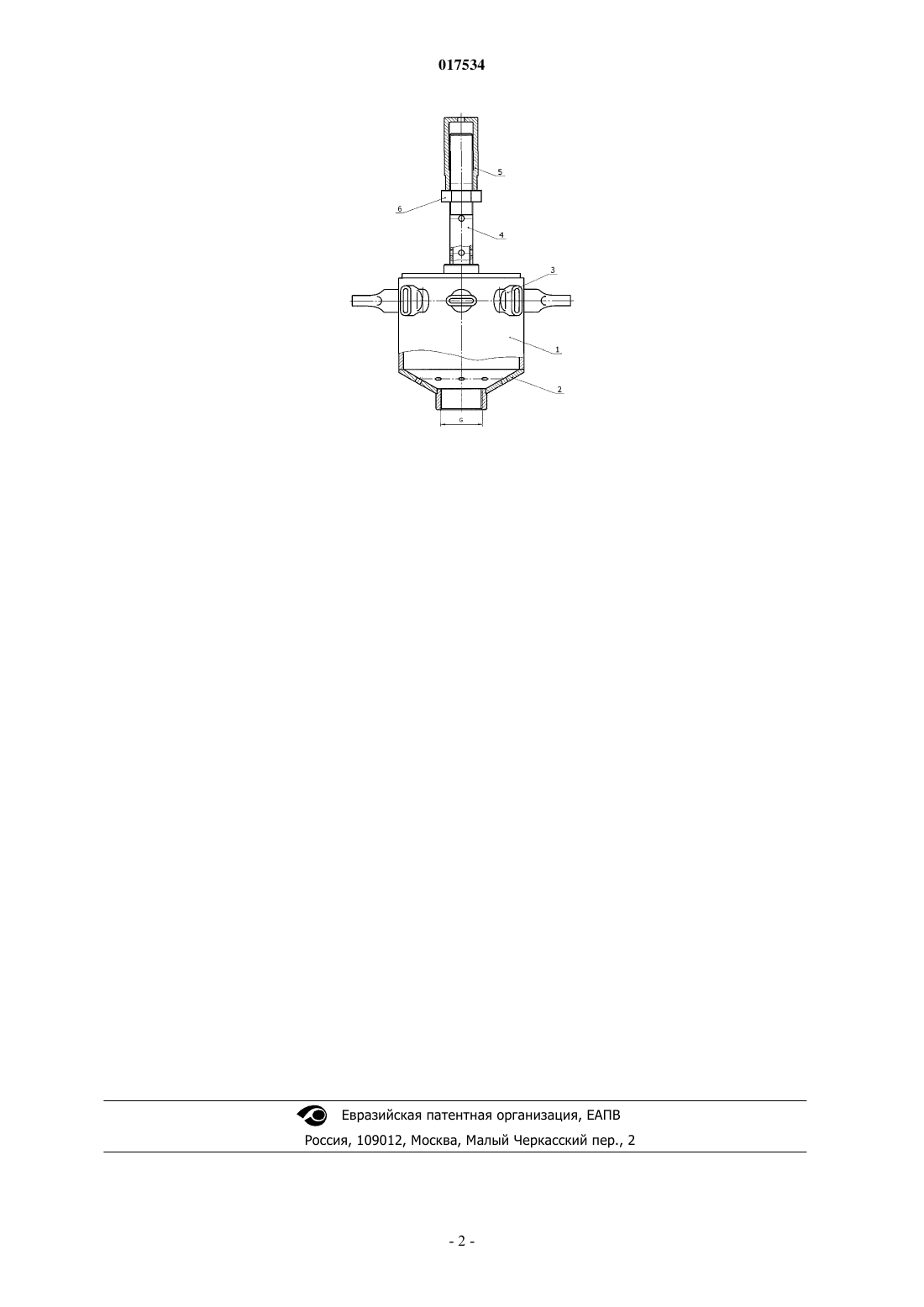

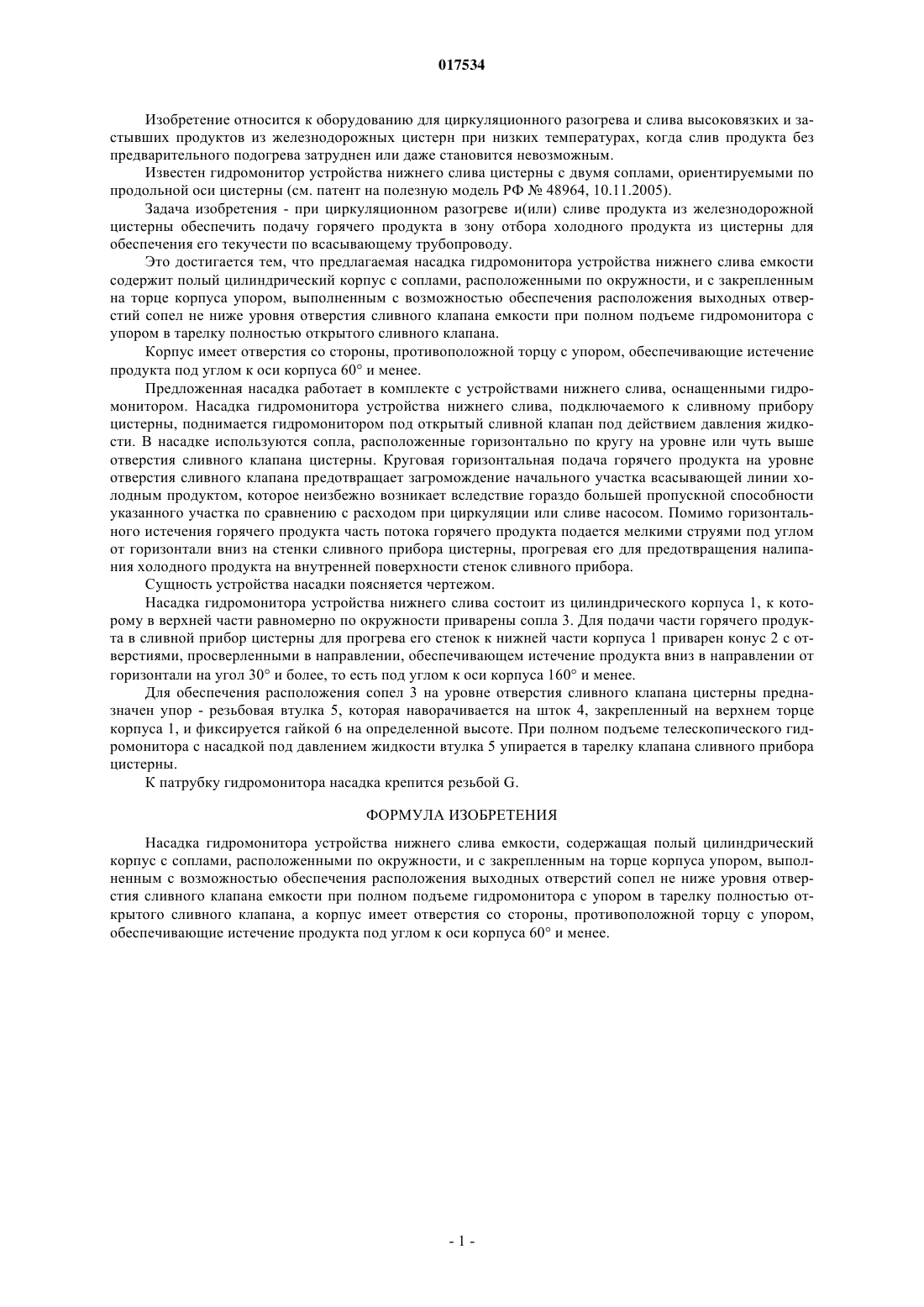

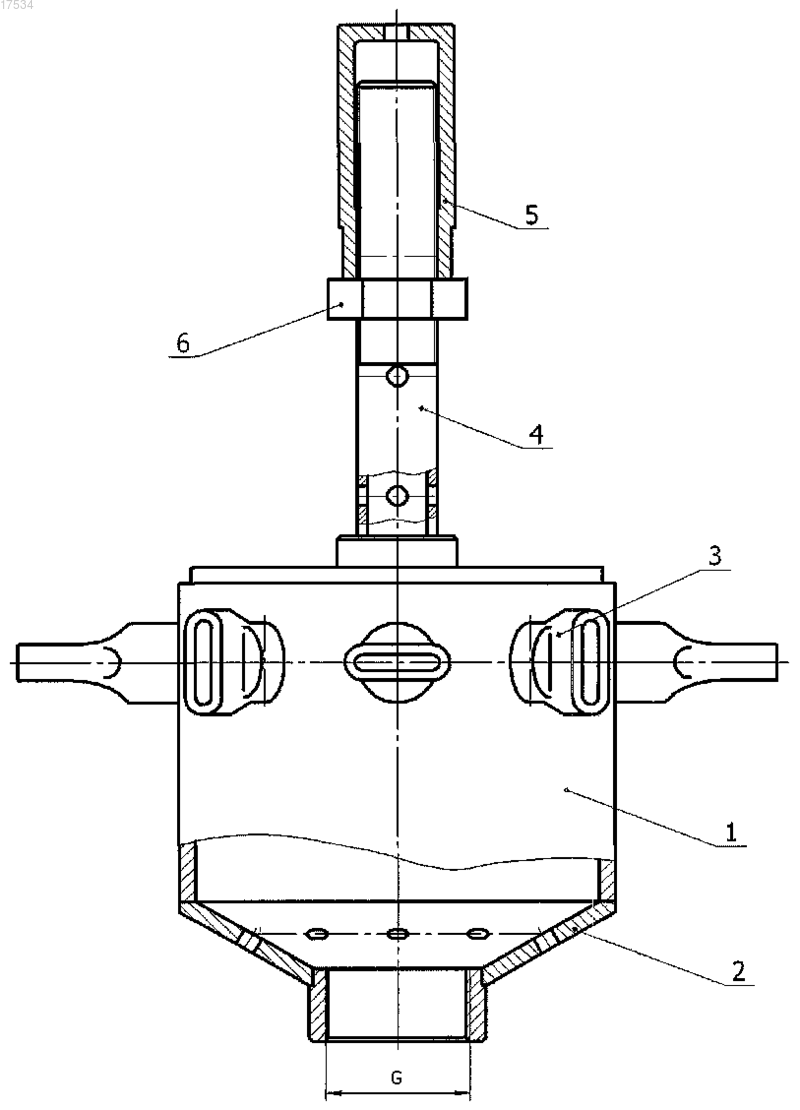

НАСАДКА ГИДРОМОНИТОРА УСТРОЙСТВА НИЖНЕГО СЛИВА ДЛЯ УСТРОЙСТВА РАЗОГРЕВА И СЛИВА ВЫСОКОВЯЗКИХ И ЗАСТЫВШИХ ПРОДУКТОВ МЕТОДОМ ЗАМЕЩЕНИЯ Изобретение относится к оборудованию для циркуляционного разогрева и слива высоковязких и застывших продуктов из железнодорожных цистерн при низких температурах, когда слив продукта без предварительного подогрева затруднен или даже становится невозможным. Задача изобретения - при циркуляционном разогреве и(или) сливе продукта из железнодорожной цистерны обеспечить подачу горячего продукта в зону отбора холодного продукта из цистерны для обеспечения его текучести по всасывающему трубопроводу. Предлагаемая насадка гидромонитора устройства нижнего слива емкости содержит полый цилиндрический корпус с соплами,расположенными по окружности, и с закрепленным на торце корпуса упором, выполненным с возможностью обеспечения расположения выходных отверстий сопел не ниже уровня отверстия сливного клапана емкости при полном подъеме гидромонитора с упором в тарелку полностью открытого сливного клапана. Дополнительно корпус может иметь отверстия со стороны,противоположной торцу с упором, обеспечивающие истечение продукта под углом к оси корпуса 60 и менее. Левченко Евгений Леонидович,Елисеев Михаил Алексеевич, Писарев Владимир Валентинович (RU) Пилишкина Л.С. (RU) 017534 Изобретение относится к оборудованию для циркуляционного разогрева и слива высоковязких и застывших продуктов из железнодорожных цистерн при низких температурах, когда слив продукта без предварительного подогрева затруднен или даже становится невозможным. Известен гидромонитор устройства нижнего слива цистерны с двумя соплами, ориентируемыми по продольной оси цистерны (см. патент на полезную модель РФ 48964, 10.11.2005). Задача изобретения - при циркуляционном разогреве и(или) сливе продукта из железнодорожной цистерны обеспечить подачу горячего продукта в зону отбора холодного продукта из цистерны для обеспечения его текучести по всасывающему трубопроводу. Это достигается тем, что предлагаемая насадка гидромонитора устройства нижнего слива емкости содержит полый цилиндрический корпус с соплами, расположенными по окружности, и с закрепленным на торце корпуса упором, выполненным с возможностью обеспечения расположения выходных отверстий сопел не ниже уровня отверстия сливного клапана емкости при полном подъеме гидромонитора с упором в тарелку полностью открытого сливного клапана. Корпус имеет отверстия со стороны, противоположной торцу с упором, обеспечивающие истечение продукта под углом к оси корпуса 60 и менее. Предложенная насадка работает в комплекте с устройствами нижнего слива, оснащенными гидромонитором. Насадка гидромонитора устройства нижнего слива, подключаемого к сливному прибору цистерны, поднимается гидромонитором под открытый сливной клапан под действием давления жидкости. В насадке используются сопла, расположенные горизонтально по кругу на уровне или чуть выше отверстия сливного клапана цистерны. Круговая горизонтальная подача горячего продукта на уровне отверстия сливного клапана предотвращает загромождение начального участка всасывающей линии холодным продуктом, которое неизбежно возникает вследствие гораздо большей пропускной способности указанного участка по сравнению с расходом при циркуляции или сливе насосом. Помимо горизонтального истечения горячего продукта часть потока горячего продукта подается мелкими струями под углом от горизонтали вниз на стенки сливного прибора цистерны, прогревая его для предотвращения налипания холодного продукта на внутренней поверхности стенок сливного прибора. Сущность устройства насадки поясняется чертежом. Насадка гидромонитора устройства нижнего слива состоит из цилиндрического корпуса 1, к которому в верхней части равномерно по окружности приварены сопла 3. Для подачи части горячего продукта в сливной прибор цистерны для прогрева его стенок к нижней части корпуса 1 приварен конус 2 с отверстиями, просверленными в направлении, обеспечивающем истечение продукта вниз в направлении от горизонтали на угол 30 и более, то есть под углом к оси корпуса 160 и менее. Для обеспечения расположения сопел 3 на уровне отверстия сливного клапана цистерны предназначен упор - резьбовая втулка 5, которая наворачивается на шток 4, закрепленный на верхнем торце корпуса 1, и фиксируется гайкой 6 на определенной высоте. При полном подъеме телескопического гидромонитора с насадкой под давлением жидкости втулка 5 упирается в тарелку клапана сливного прибора цистерны. К патрубку гидромонитора насадка крепится резьбой G. ФОРМУЛА ИЗОБРЕТЕНИЯ Насадка гидромонитора устройства нижнего слива емкости, содержащая полый цилиндрический корпус с соплами, расположенными по окружности, и с закрепленным на торце корпуса упором, выполненным с возможностью обеспечения расположения выходных отверстий сопел не ниже уровня отверстия сливного клапана емкости при полном подъеме гидромонитора с упором в тарелку полностью открытого сливного клапана, а корпус имеет отверстия со стороны, противоположной торцу с упором,обеспечивающие истечение продукта под углом к оси корпуса 60 и менее.
