Насадка с вращающейся струёй

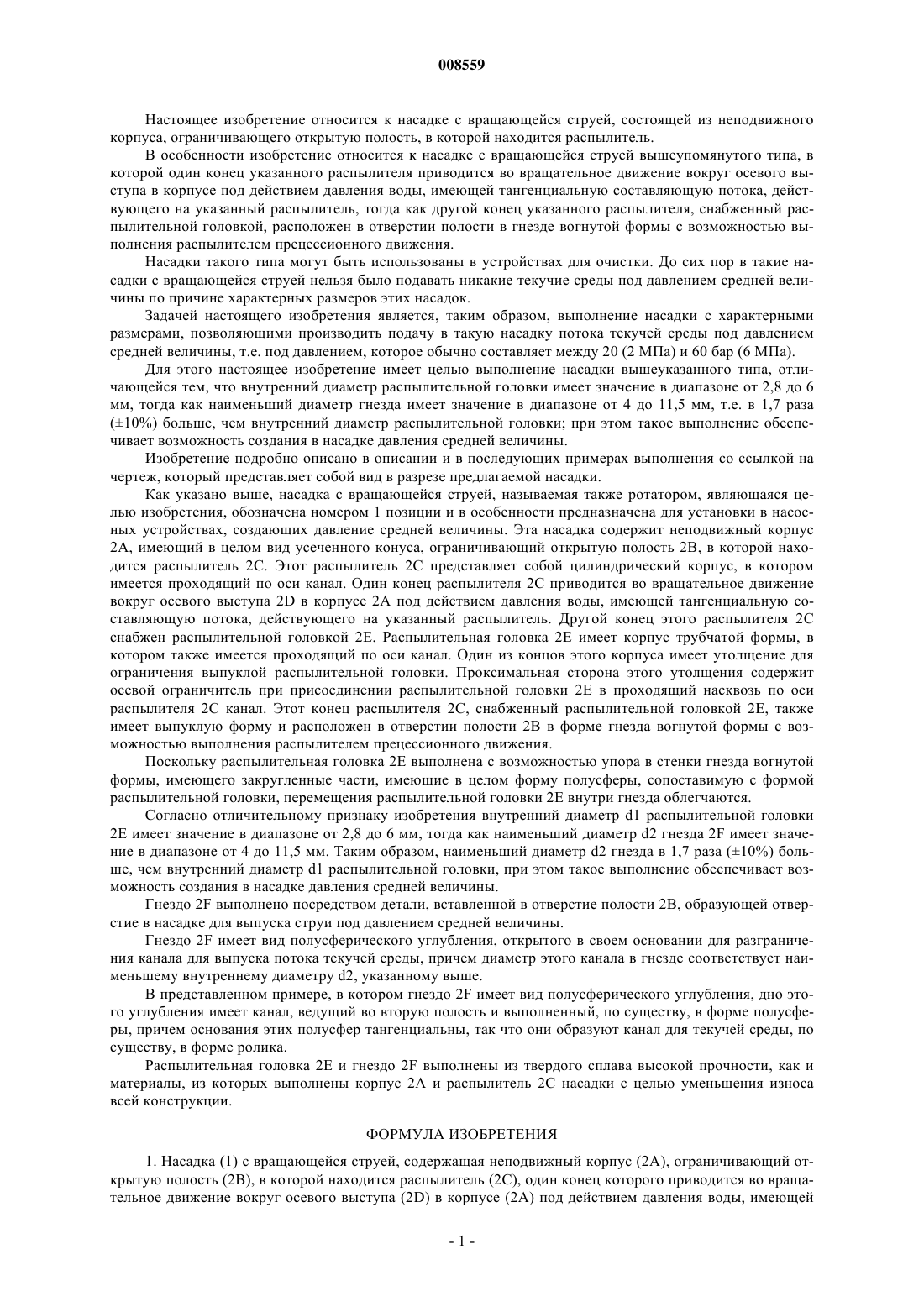

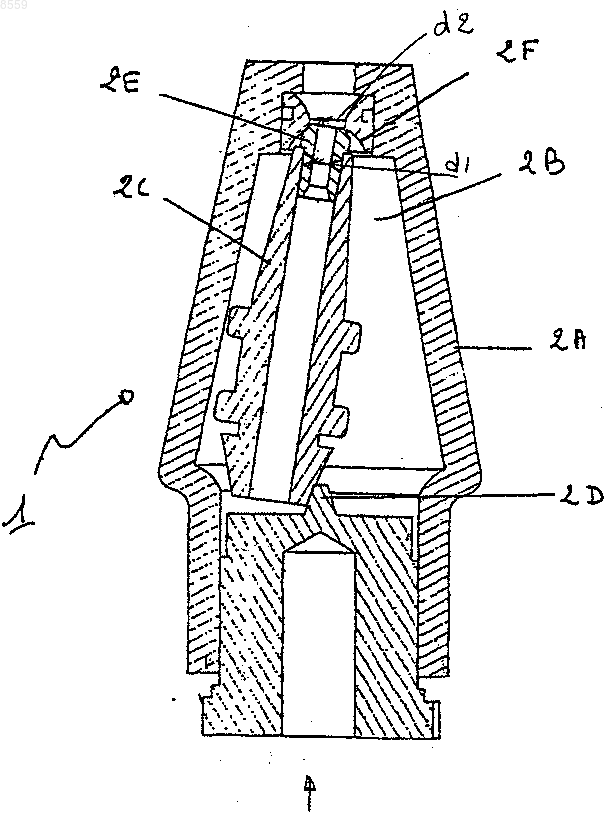

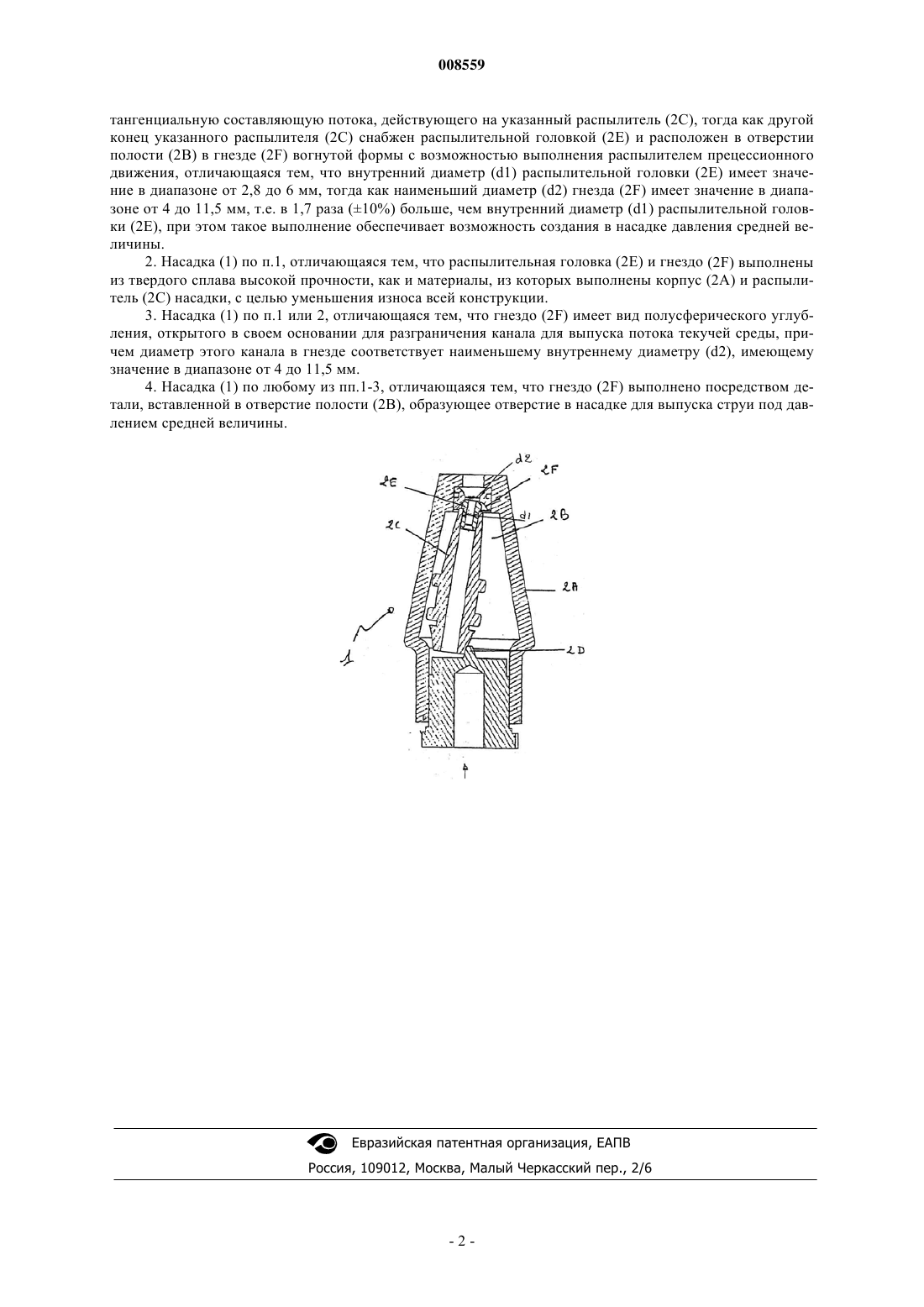

008559 Настоящее изобретение относится к насадке с вращающейся струей, состоящей из неподвижного корпуса, ограничивающего открытую полость, в которой находится распылитель. В особенности изобретение относится к насадке с вращающейся струей вышеупомянутого типа, в которой один конец указанного распылителя приводится во вращательное движение вокруг осевого выступа в корпусе под действием давления воды, имеющей тангенциальную составляющую потока, действующего на указанный распылитель, тогда как другой конец указанного распылителя, снабженный распылительной головкой, расположен в отверстии полости в гнезде вогнутой формы с возможностью выполнения распылителем прецессионного движения. Насадки такого типа могут быть использованы в устройствах для очистки. До сих пор в такие насадки с вращающейся струей нельзя было подавать никакие текучие среды под давлением средней величины по причине характерных размеров этих насадок. Задачей настоящего изобретения является, таким образом, выполнение насадки с характерными размерами, позволяющими производить подачу в такую насадку потока текучей среды под давлением средней величины, т.е. под давлением, которое обычно составляет между 20 (2 МПа) и 60 бар (6 МПа). Для этого настоящее изобретение имеет целью выполнение насадки вышеуказанного типа, отличающейся тем, что внутренний диаметр распылительной головки имеет значение в диапазоне от 2,8 до 6 мм, тогда как наименьший диаметр гнезда имеет значение в диапазоне от 4 до 11,5 мм, т.е. в 1,7 раза(10%) больше, чем внутренний диаметр распылительной головки; при этом такое выполнение обеспечивает возможность создания в насадке давления средней величины. Изобретение подробно описано в описании и в последующих примерах выполнения со ссылкой на чертеж, который представляет собой вид в разрезе предлагаемой насадки. Как указано выше, насадка с вращающейся струей, называемая также ротатором, являющаяся целью изобретения, обозначена номером 1 позиции и в особенности предназначена для установки в насосных устройствах, создающих давление средней величины. Эта насадка содержит неподвижный корпус 2 А, имеющий в целом вид усеченного конуса, ограничивающий открытую полость 2 В, в которой находится распылитель 2 С. Этот распылитель 2 С представляет собой цилиндрический корпус, в котором имеется проходящий по оси канал. Один конец распылителя 2 С приводится во вращательное движение вокруг осевого выступа 2D в корпусе 2 А под действием давления воды, имеющей тангенциальную составляющую потока, действующего на указанный распылитель. Другой конец этого распылителя 2 С снабжен распылительной головкой 2 Е. Распылительная головка 2 Е имеет корпус трубчатой формы, в котором также имеется проходящий по оси канал. Один из концов этого корпуса имеет утолщение для ограничения выпуклой распылительной головки. Проксимальная сторона этого утолщения содержит осевой ограничитель при присоединении распылительной головки 2 Е в проходящий насквозь по оси распылителя 2 С канал. Этот конец распылителя 2 С, снабженный распылительной головкой 2 Е, также имеет выпуклую форму и расположен в отверстии полости 2 В в форме гнезда вогнутой формы с возможностью выполнения распылителем прецессионного движения. Поскольку распылительная головка 2 Е выполнена с возможностью упора в стенки гнезда вогнутой формы, имеющего закругленные части, имеющие в целом форму полусферы, сопоставимую с формой распылительной головки, перемещения распылительной головки 2 Е внутри гнезда облегчаются. Согласно отличительному признаку изобретения внутренний диаметр d1 распылительной головки 2 Е имеет значение в диапазоне от 2,8 до 6 мм, тогда как наименьший диаметр d2 гнезда 2F имеет значение в диапазоне от 4 до 11,5 мм. Таким образом, наименьший диаметр d2 гнезда в 1,7 раза (10%) больше, чем внутренний диаметр d1 распылительной головки, при этом такое выполнение обеспечивает возможность создания в насадке давления средней величины. Гнездо 2F выполнено посредством детали, вставленной в отверстие полости 2 В, образующей отверстие в насадке для выпуска струи под давлением средней величины. Гнездо 2F имеет вид полусферического углубления, открытого в своем основании для разграничения канала для выпуска потока текучей среды, причем диаметр этого канала в гнезде соответствует наименьшему внутреннему диаметру d2, указанному выше. В представленном примере, в котором гнездо 2F имеет вид полусферического углубления, дно этого углубления имеет канал, ведущий во вторую полость и выполненный, по существу, в форме полусферы, причем основания этих полусфер тангенциальны, так что они образуют канал для текучей среды, по существу, в форме ролика. Распылительная головка 2 Е и гнездо 2F выполнены из твердого сплава высокой прочности, как и материалы, из которых выполнены корпус 2 А и распылитель 2 С насадки с целью уменьшения износа всей конструкции. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Насадка (1) с вращающейся струей, содержащая неподвижный корпус (2 А), ограничивающий открытую полость (2 В), в которой находится распылитель (2 С), один конец которого приводится во вращательное движение вокруг осевого выступа (2D) в корпусе (2 А) под действием давления воды, имеющей-1 008559 тангенциальную составляющую потока, действующего на указанный распылитель (2 С), тогда как другой конец указанного распылителя (2 С) снабжен распылительной головкой (2 Е) и расположен в отверстии полости (2 В) в гнезде (2F) вогнутой формы с возможностью выполнения распылителем прецессионного движения, отличающаяся тем, что внутренний диаметр (d1) распылительной головки (2 Е) имеет значение в диапазоне от 2,8 до 6 мм, тогда как наименьший диаметр (d2) гнезда (2F) имеет значение в диапазоне от 4 до 11,5 мм, т.е. в 1,7 раза (10%) больше, чем внутренний диаметр (d1) распылительной головки (2 Е), при этом такое выполнение обеспечивает возможность создания в насадке давления средней величины. 2. Насадка (1) по п.1, отличающаяся тем, что распылительная головка (2 Е) и гнездо (2F) выполнены из твердого сплава высокой прочности, как и материалы, из которых выполнены корпус (2 А) и распылитель (2 С) насадки, с целью уменьшения износа всей конструкции. 3. Насадка (1) по п.1 или 2, отличающаяся тем, что гнездо (2F) имеет вид полусферического углубления, открытого в своем основании для разграничения канала для выпуска потока текучей среды, причем диаметр этого канала в гнезде соответствует наименьшему внутреннему диаметру (d2), имеющему значение в диапазоне от 4 до 11,5 мм. 4. Насадка (1) по любому из пп.1-3, отличающаяся тем, что гнездо (2F) выполнено посредством детали, вставленной в отверстие полости (2 В), образующее отверстие в насадке для выпуска струи под давлением средней величины.
