Основанные на биполярных транзисторах с изолированным затвором/полевых транзисторах устройство, система и способ энергосбережения
Формула / Реферат
1. Устройство энергосбережения, содержащее
по меньшей мере одно соединение ввода фазы, сконфигурированное с возможностью ввода определенного количества энергии, содержащей по меньшей мере один аналоговый сигнал;
по меньшей мере один детектор точки пересечения нулевого напряжения, сконфигурированный с возможностью определения по меньшей мере одной точки пересечения нулевого напряжения по меньшей мере одного аналогового сигнала;
по меньшей мере один идентификатор полупериода, сконфигурированный с возможностью идентификации по меньшей мере одного положительного полупериода по меньшей мере одного аналогового сигнала и по меньшей мере одного отрицательного полупериода по меньшей мере одного аналогового сигнала;
по меньшей мере одно логическое устройство, сконфигурированное с возможностью маршрутизации по меньшей мере одного положительного полупериода по меньшей мере одного аналогового сигнала и по меньшей мере одного отрицательного полупериода по меньшей мере одного аналогового сигнала в по меньшей мере один процессор цифрового сигнала, сконфигурированный с возможностью обработки по меньшей мере одного аналогового сигнала;
по меньшей мере один элемент управления возбуждением, сконфигурированный с возможностью уменьшения определенного количества энергии посредством широтно-импульсной модуляции для по меньшей мере одного аналогового сигнала, для пропускания уменьшенного количества энергии, причем по меньшей мере один элемент управления возбуждением электрически соединен по меньшей мере с одним процессором цифрового сигнала; и
по меньшей мере одно соединение вывода фазы, сконфигурированное с возможностью вывода уменьшенного количества энергии, при этом по меньшей мере один элемент управления возбуждением содержит транзистор управления положительным полупериодом, сконфигурированный с возможностью обеспечения широтно-импульсной модуляции для по меньшей мере одного положительного полупериода по меньшей мере одного аналогового сигнала, транзистор управления отрицательным полупериодом, сконфигурированный с возможностью обеспечения широтно-импульсной модуляции для по меньшей мере одного отрицательного полупериода по меньшей мере одного аналогового сигнала, транзистор управления первым шунтом и транзистор управления вторым шунтом, сконфигурированные как направляющие переключатели для сдерживания противоэлектродвижущей силы.
2. Устройство энергосбережения по п.1, дополнительно содержащее по меньшей мере одно средство считывания для считывания определенной величины энергии.
3. Устройство энергосбережения по п.1, дополнительно содержащее по меньшей мере одно устройство предварительной обработки аналогового сигнала, сконфигурированное с возможностью предварительной обработки по меньшей мере одного аналогового сигнала для ввода по меньшей мере в один идентификатор полупериода.
4. Устройство энергосбережения по п.1, дополнительно содержащее по меньшей мере одно устройство детектирования обрыва фазы, сконфигурированное с возможностью подготовки по меньшей мере одного аналогового сигнала для ввода по меньшей мере в один идентификатор полупериода.
5. Устройство энергосбережения по п.1, дополнительно содержащее по меньшей мере одно устройство чередования фаз, сконфигурированное с возможностью подготовки по меньшей мере одного аналогового сигнала для ввода по меньшей мере в один идентификатор полупериода.
6. Устройство энергосбережения по п.1, дополнительно содержащее по меньшей мере один блок питания, электрически соединенный с устройством энергосбережения, сконфигурированным с возможностью питания устройства энергосбережения.
7. Устройство энергосбережения по п.1, дополнительно содержащее по меньшей мере один плавающий источник питания, электрически соединенный по меньшей мере с одним элементом управления возбуждением.
8. Устройство энергосбережения по п.1, дополнительно содержащее по меньшей мере одно вычислительное устройство, электрически соединенное с устройством энергосбережения.
9. Устройство энергосбережения по п.1, дополнительно содержащее по меньшей мере один интерфейс связи, электрически соединенный по меньшей мере c одним процессором цифрового сигнала.
10. Устройство энергосбережения по п.1, дополнительно содержащее по меньшей мере один ключ перезапуска, электрически соединенный по меньшей мере c одним процессором цифрового сигнала.
11. Устройство энергосбережения по п.10, дополнительно содержащее по меньшей мере один светоизлучающий диод, электрически соединенный по меньшей мере c одним ключом перезапуска.
12. Устройство энергосбережения по п.1, дополнительно содержащее по меньшей мере один цифровой электрический счетчик, электрически соединенный по меньшей мере c одним процессором цифрового сигнала.
13. Устройство энергосбережения по п.1, в котором транзистор управления положительным полупериодом и транзистор управления отрицательным полупериодом являются устройствами на биполярных транзисторах с изолированным затвором.
14. Устройство энергосбережения по п. 1, в котором транзистор управления положительным полупериодом и транзистор управления отрицательным полупериодом являются устройствами на полевых транзисторах.
15. Устройство энергосбережения по п.1, в котором транзистор управления первым шунтом и транзистор управления вторым шунтом являются устройствами на биполярных транзисторах с изолированным затвором.
16. Устройство энергосбережения по п.1, в котором транзистор управления первым шунтом и транзистор управления вторым шунтом являются на полевых транзисторах.
17. Устройство энергосбережения по п.1, в котором по меньшей мере один процессор цифрового сигнала содержит по меньшей мере одни часы реального времени.
18. Устройство энергосбережения по п.1, в котором по меньшей мере один процессор цифрового сигнала содержит по меньшей мере один аналого-цифровой преобразователь.
19. Устройство энергосбережения по п.1, в котором по меньшей мере один процессор цифрового сигнала электрически соединен по меньшей мере c одним логическим устройством.
20. Устройство энергосбережения по п.1, в котором по меньшей мере одно логическое устройство электрически соединено по меньшей мере c одним идентификатором полупериода.
21. Устройство энергосбережения по п.1, в котором по меньшей мере одно логическое устройство электрически соединено по меньшей мере c одним детектором точки пересечения нулевого напряжения.
22. Устройство энергосбережения по п.1, в котором по меньшей мере одно логическое устройство электрически соединено по меньшей мере c одним элементом управления возбуждением.
23. Устройство энергосбережения по п.4, в котором по меньшей мере одно логическое устройство электрически соединено по меньшей мере c одним устройством детектирования обрыва фазы.
24. Устройство энергосбережения по п.5, в котором по меньшей мере одно логическое устройство электрически соединено по меньшей мере c одним устройством чередования фаз.
25. Устройство энергосбережения по п.2, в котором по меньшей мере одно средство считывания измеряет определенное количество входящей энергии через гальваническую развязку.
26. Устройство энергосбережения по п.1, в котором по меньшей мере один детектор точки пересечения нулевого напряжения содержит компаратор и буфер Шмидта.
27. Устройство энергосбережения по п.26, в котором компаратор сконфигурирован с возможностью использования половины напряжения питания в качестве опорной точки.
28. Устройство энергосбережения по п.3, в котором устройство предварительной обработки аналогового сигнала содержит первый фильтр для удаления или ослабления гармоник и переходных процессов или сигналов помехи из по меньшей мере одного аналогового сигнала.
29. Устройство энергосбережения по п.28, в котором устройство предварительной обработки аналогового сигнала содержит второй фильтр для по меньшей мере одного изменения фазы при необходимости.
30. Устройство энергосбережения по п.9, в котором по меньшей мере один интерфейс связи является по меньшей мере одним USB-интерфейсом связи.
31. Устройство энергосбережения по п.9, в котором по меньшей мере один интерфейс связи сконфигурирован с возможностью отображения определенного количества энергии, вводимого в устройство энергосбережения, и уменьшенного количества энергии, выводимого из устройства энергосбережения.
32. Устройство энергосбережения по п.1, в котором по меньшей мере один идентификатор полупериода сконфигурирован с возможностью идентификации пересечения абсолютного нуля по меньшей мере одного аналогового сигнала.
33. Устройство энергосбережения по п.1, в котором по меньшей мере одно логическое устройство является программируемым.
34. Устройство энергосбережения по п.1, в котором по меньшей мере одно логическое устройство сконфигурировано с возможностью работы в режиме реального времени.
35. Устройство энергосбережения по п.1, в котором по меньшей мере одно соединение ввода фазы является однофазной вводной системой.
36. Устройство энергосбережения по п.1, в котором по меньшей мере одно соединение вывода фазы является однофазной выводной системой.
37. Устройство энергосбережения по п.1, в котором по меньшей мере одно соединение ввода фазы является двухфазной вводной системой.
38. Устройство энергосбережения по п.1, в котором по меньшей мере одно соединение вывода фазы является двухфазной выводной системой.
39. Устройство энергосбережения по п.1, в котором по меньшей мере одно соединение ввода фазы является трехфазной вводной системой.
40. Устройство энергосбережения по п.1, в котором по меньшей мере одно соединение вывода фазы является трехфазной выводной системой.
41. Система энергосбережения, содержащая
по меньшей мере одно соединение ввода фазы, сконфигурированное с возможностью ввода определенного количества энергии, содержащей по меньшей мере один аналоговый сигнал;
по меньшей мере один детектор точки пересечения нулевого напряжения, сконфигурированный с возможностью определения по меньшей мере одной точки пересечения нуля по меньшей мере одного аналогового сигнала;
по меньшей мере один идентификатор полупериода, сконфигурированный с возможностью идентификации по меньшей мере одного положительного полупериода по меньшей мере одного аналогового сигнала и по меньшей мере одного отрицательного полупериода по меньшей мере одного аналогового сигнала;
по меньшей мере одно логическое устройство, сконфигурированное с возможностью маршрутизации по меньшей мере одного положительного полупериода по меньшей мере одного аналогового сигнала и по меньшей мере одного отрицательного полупериода по меньшей мере одного аналогового сигнала по меньшей мере в один процессор цифрового сигнала, сконфигурированный с возможностью обработки по меньшей мере одного аналогового сигнала;
по меньшей мере один интерфейс связи, электрически соединенный по меньшей мере с одним процессором цифрового сигнала;
по меньшей мере один элемент управления возбуждением, сконфигурированный с возможностью уменьшения определенного количества энергии посредством широтно-импульсной модуляции по меньшей мере одного аналогового сигнала для пропускания уменьшенного количества энергии, причем по меньшей мере один элемент управления возбуждением электрически соединен по меньшей мере с одним процессором цифрового сигнала; и
по меньшей мере одно соединение вывода фазы, сконфигурированное с возможностью вывода уменьшенного количества энергии;
при этом по меньшей мере один элемент управления возбуждением содержит транзистор управления положительным полупериодом, сконфигурированный с возможностью обеспечения широтно-импульсной модуляции для по меньшей мере одного положительного полупериода по меньшей мере одного аналогового сигнала, транзистор управления отрицательным полупериодом, сконфигурированный с возможностью обеспечения широтно-импульсной модуляции для по меньшей мере одного отрицательного полупериода по меньшей мере одного аналогового сигнала, транзистор управления первым шунтом и транзистор управления вторым шунтом, сконфигурированные как направляющие переключатели для сдерживания противоэлектродвижущей силы;
блок источника питания, электрический соединенный устройством энергосбережения, сконфигурированный с возможностью питания устройства энергосбережения; и
по меньшей мере одно вычислительное устройство, содержащее оконный интерфейс и интерфейс связи, электрически соединенный по меньшей мере с одним интерфейсом связи устройства энергосбережения.
42. Система энергосбережения по п.41, дополнительно содержащая по меньшей мере одно средство считывания для считывания определенной величины энергии.
43. Система энергосбережения по п.41, дополнительно содержащая по меньшей мере один ключ перезапуска, электрически соединенный по меньшей мере с одним процессором цифрового сигнала.
44. Система энергосбережения по п.43, дополнительно содержащая по меньшей мере один светоизлучающий диод, электрически соединенный по меньшей мере с одним ключом перезапуска.
45. Система энергосбережения по п.41, дополнительно содержащая по меньшей мере одно устройство предварительной обработки аналогового сигнала, сконфигурированное с возможностью предварительной обработки по меньшей мере одного аналогового сигнала для ввода по меньшей мере в один идентификатор полупериода.
46. Система энергосбережения по п.41, дополнительно содержащая по меньшей мере одно устройство детектирования обрыва фазы, сконфигурированное с возможностью подготовки по меньшей мере одного аналогового сигнала для ввода по меньшей мере в один идентификатор полупериода.
47. Система энергосбережения по п.41, дополнительно содержащая по меньшей мере одно устройство чередования фаз, сконфигурированное с возможностью подготовки по меньшей мере одного аналогового сигнала для ввода по меньшей мере в один идентификатор полупериода.
48. Система энергосбережения по п.41, дополнительно содержащая по меньшей мере один плавающий источник питания, электрически соединенный по меньшей мере с одним элементом управления возбуждением.
49. Система энергосбережения по п.41, дополнительно содержащая по меньшей мере один цифровой электрический счетчик, электрически соединенный по меньшей мере с одним процессором цифрового сигнала.
50. Система энергосбережения по п.41, в которой транзистор управления положительным полупериодом и транзистор управления отрицательным полупериодом являются устройствами на биполярных транзисторах с изолированным затвором.
51. Система энергосбережения по п.41, в которой транзистор управления положительным полупериодом и транзистор управления отрицательным полупериодом являются устройствами на полевых транзисторах.
52. Система энергосбережения по п.41, в которой транзистор управления первым шунтом и транзистор управления вторым шунтом являются устройствами на биполярных транзисторах с изолированным затвором.
53. Система энергосбережения по п.41, в которой транзистор управления первым шунтом и транзистор управления вторым шунтом являются устройствами на полевых транзисторах.
54. Система энергосбережения по п.41, в которой по меньшей мере один процессор цифрового сигнала содержит по меньшей мере одни часы реального времени.
55. Система энергосбережения по п.41, в которой по меньшей мере один процессор цифрового сигнала содержит по меньшей мере один аналого-цифровой преобразователь.
56. Система энергосбережения по п.41, в которой по меньшей мере один процессор цифрового сигнала электрически соединен по меньшей мере с одним логическим устройством.
57. Система энергосбережения по п.41, в которой по меньшей мере одно логическое устройство электрически соединено по меньшей мере с одним идентификатором полупериода.
58. Система энергосбережения по п.41, в которой по меньшей мере одно логическое устройство электрически соединено по меньшей мере с одним детектором точки пересечения нулевого напряжения.
59. Система энергосбережения по п.41, в которой по меньшей мере одно логическое устройство электрически соединено по меньшей мере с одним элементом управления возбуждением.
60. Система энергосбережения по п.46, в которой по меньшей мере одно логическое устройство электрически соединено по меньшей мере с одним устройством детектирования обрыва фазы.
61. Система энергосбережения по п.47, в которой по меньшей мере одно логическое устройство электрически соединено по меньшей мере с одним устройством чередования фаз.
62. Система энергосбережения по п.42, в которой по меньшей мере одно средство считывания измеряет определенное количество входящей энергии через гальваническую развязку.
63. Система энергосбережения по п.41, в которой по меньшей мере один детектор точки пересечения нулевого напряжения содержит компаратор и буфер Шмидта.
64. Система энергосбережения по п.63, в которой компаратор сконфигурирован с возможностью использования половины напряжения питания в качестве опорной точки.
65. Система энергосбережения по п.45, в которой устройство предварительной обработки аналогового сигнала содержит первый фильтр для удаления или ослабления гармоник и переходных процессов или сигналов помехи по меньшей мере одного из аналогового сигнала.
66. Система энергосбережения по п.65, в которой по меньшей мере одно устройство предварительной обработки аналогового сигнала содержит второй фильтр для по меньшей мере одного изменения фазы при необходимости.
67. Система энергосбережения по п.41, в которой по меньшей мере один интерфейс связи является по меньшей мере одним USB-интерфейсом связи.
68. Система энергосбережения по п.41, в которой по меньшей мере один интерфейс связи сконфигурирован с возможностью отображения определенного количества энергии, вводимого в устройство энергосбережения, и уменьшенного количества энергии, выводимого из устройства энергосбережения.
69. Система энергосбережения по п.41, в которой по меньшей мере один идентификатор полупериода сконфигурирован с возможностью идентификации пересечения абсолютного нуля по меньшей мере одного аналогового сигнала.
70. Система энергосбережения по п.41, в которой по меньшей мере одно логическое устройство является программируемым.
71. Система энергосбережения по п.41, в которой по меньшей мере одно логическое устройство сконфигурировано с возможностью работы в режиме реального времени.
72. Система энергосбережения по п.41, в которой по меньшей мере одно соединение ввода фазы является однофазной вводной системой.
73. Система энергосбережения по п.41, в которой по меньшей мере одно соединение вывода фазы является однофазной выводной системой.
74. Система энергосбережения по п.41, в которой по меньшей мере одно соединение ввода фазы является двухфазной системой питания.
75. Система энергосбережения по п.41, в которой по меньшей мере одно соединение вывода фазы является двухфазной выводной системой.
76. Система энергосбережения по п.41, в которой по меньшей мере одно соединение ввода фазы является трехфазной системой питания.
77. Система энергосбережения по п.41, в которой по меньшей мере одно соединение вывода фазы является трехфазной выводной системой.
78. Система энергосбережения, содержащая
средство ввода предопределенного количества поступающей энергии, имеющей по меньшей мере один аналоговый сигнал;
средство определения по меньшей мере одной точки пересечения нуля по меньшей мере одного аналогового сигнала;
средство идентификации по меньшей мере одного положительного полупериода и по меньшей мере одного отрицательного полупериода по меньшей мере одного аналогового сигнала;
средство маршрутизации по меньшей мере одного положительного полупериода по меньшей мере одного аналогового сигнала и по меньшей мере одного отрицательного полупериода по меньшей мере одного аналогового сигнала по меньшей мере в одно средство обработки для обработки по меньшей мере одного аналогового сигнала;
средство уменьшения по меньшей мере одного аналогового сигнала предопределенного количества энергии, чтобы пропускать уменьшенное количество энергии; и
средство выдачи уменьшенной энергии.
79. Система энергосбережения по п.78, дополнительно содержащая по меньшей мере одно средство считывания для считывания определенной величины энергии.
80. Система энергосбережения по п. 78, дополнительно содержащая средство предварительной обработки по меньшей мере одного аналогового сигнала.
81. Система энергосбережения по п.78, дополнительно содержащая средство детектирования обрыва фазы по меньшей мере одного аналогового сигнала.
82. Система энергосбережения по п.78, дополнительно содержащая средство чередования фаз по меньшей мере одного аналогового сигнала.
83. Система энергосбережения по п.78, дополнительно содержащая средство связи по меньшей мере с одним вычислительным устройством.
84. Система энергосбережения по п.78, дополнительно содержащая средство перезапуска системы энергосбережения.
85. Система энергосбережения по п.78, в которой средство уменьшения содержит транзистор управления положительным полупериодом, сконфигурированный с возможностью обеспечения широтно-импульсной модуляции по меньшей мере для одного положительного полупериода по меньшей мере одного аналогового сигнала, транзистор управления отрицательным полупериодом, сконфигурированный с возможностью обеспечения широтно-импульсной модуляции по меньшей мере для одного отрицательного полупериода по меньшей мере одного аналогового сигнала, транзистор управления первым шунтом и транзистор управления вторым шунтом, сконфигурированные как направляющие переключатели для сдерживания противоэлектродвижущей силы.
86. Система энергосбережения по п.85, в которой транзистор управления положительным полупериодом и транзистор управления отрицательным полупериодом являются устройствами на биполярных транзисторах с изолированным затвором.
87. Система энергосбережения по п.85, в которой транзистор управления положительным полупериодом и транзистор управления отрицательным полупериодом являются устройствами на полевых транзисторах.
88. Система энергосбережения по п.85, в которой транзистор управления первым шунтом и транзистор управления вторым шунтом являются устройствами на биполярных транзисторах с изолированным затвором.
89. Система энергосбережения по п.85, в которой транзистор управления первым шунтом и транзистор управления вторым шунтом являются устройствами на полевых транзисторах.
90. Способ снижения энергопотребления с помощью устройства энергосбережения, содержащий этапы, на которых
вводят определенное количество энергии, содержащее по меньшей мере один аналоговый сигнал,
определяют по меньшей мере одну точку пересечения нуля по меньшей мере одного аналогового сигнала;
идентифицируют по меньшей мере один положительный полупериод по меньшей мере одного аналогового сигнала и по меньшей мере один отрицательный полупериод по меньшей мере одного аналогового сигнала;
обрабатывают по меньшей мере один аналоговый сигнал;
уменьшают определенное количество энергии с помощью широтно-импульсной модуляции по меньшей мере одного аналогового сигнала и
выводят уменьшенное количество энергии.
91. Способ по п.90, дополнительно содержащий этап, на котором считывают определенное количество энергии.
92. Способ по п.90, дополнительно содержащий этап, на котором предварительно обрабатывают по меньшей мере один аналоговый сигнал.
93. Способ по п.90, дополнительно содержащий этап, на котором детектируют потерю фазы по меньшей мере одного аналогового сигнала.
94. Способ по п.90, дополнительно содержащий этап, на котором определяют чередование фаз по меньшей мере одного аналогового сигнала.
95. Способ по п.90, дополнительно содержащий этап, на котором перед обработкой направляют по меньшей мере один положительный полупериод по меньшей мере одного аналогового сигнала и по меньшей мере один отрицательный полупериод по меньшей мере одного аналогового сигнала в средство обработки.
96. Способ по п.90, в котором на этапе уменьшения дополнительно обеспечивают широтно-импульсную модуляцию по меньшей мере одного положительного полупериода по меньшей мере одного аналогового сигнала, обеспечивают широтно-импульсную модуляцию по меньшей мере одного отрицательного полупериода по меньшей мере одного аналогового сигнала, обеспечивают направляющие переключатели для сдерживания противоэлектродвижущей силы.
Текст

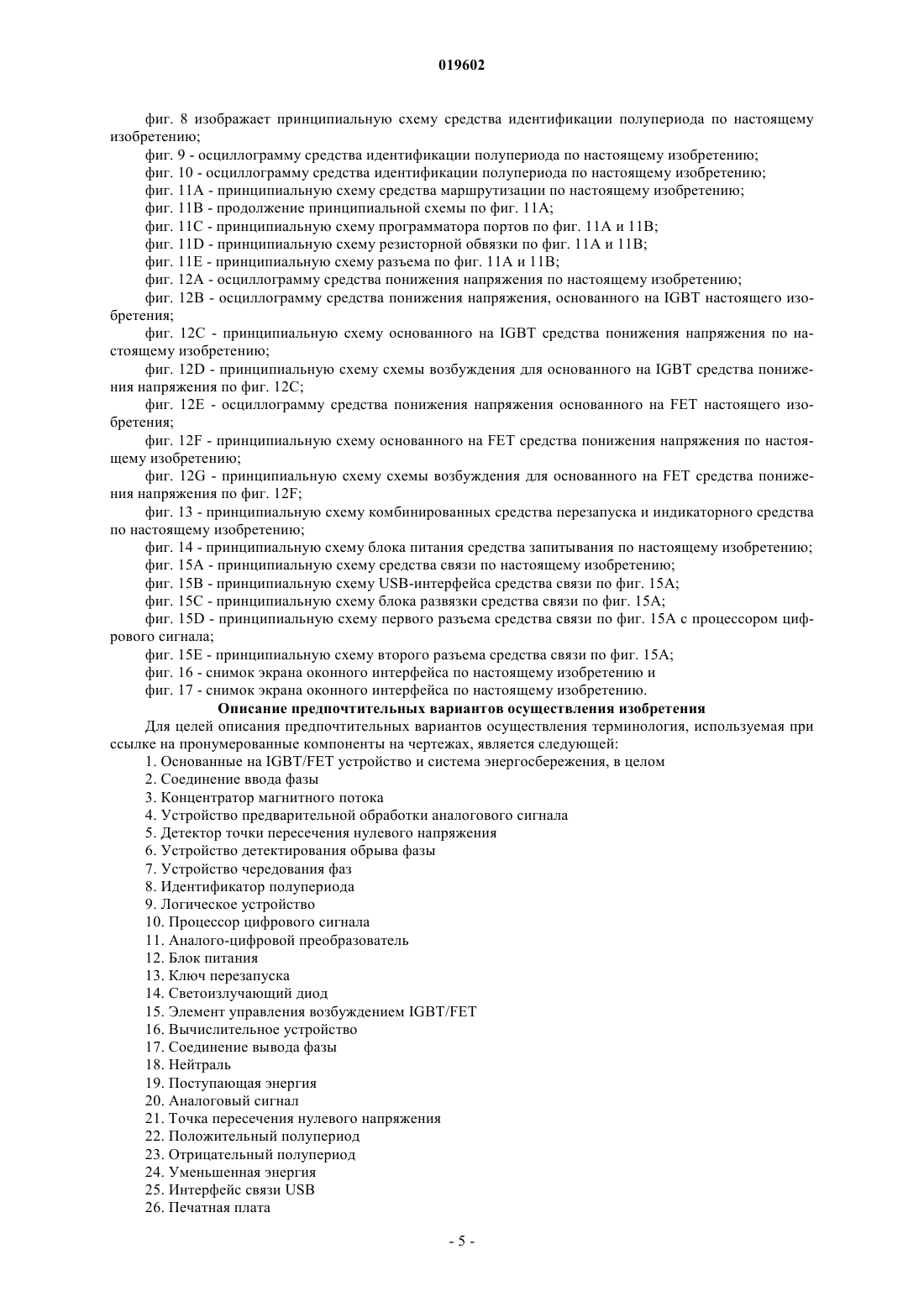

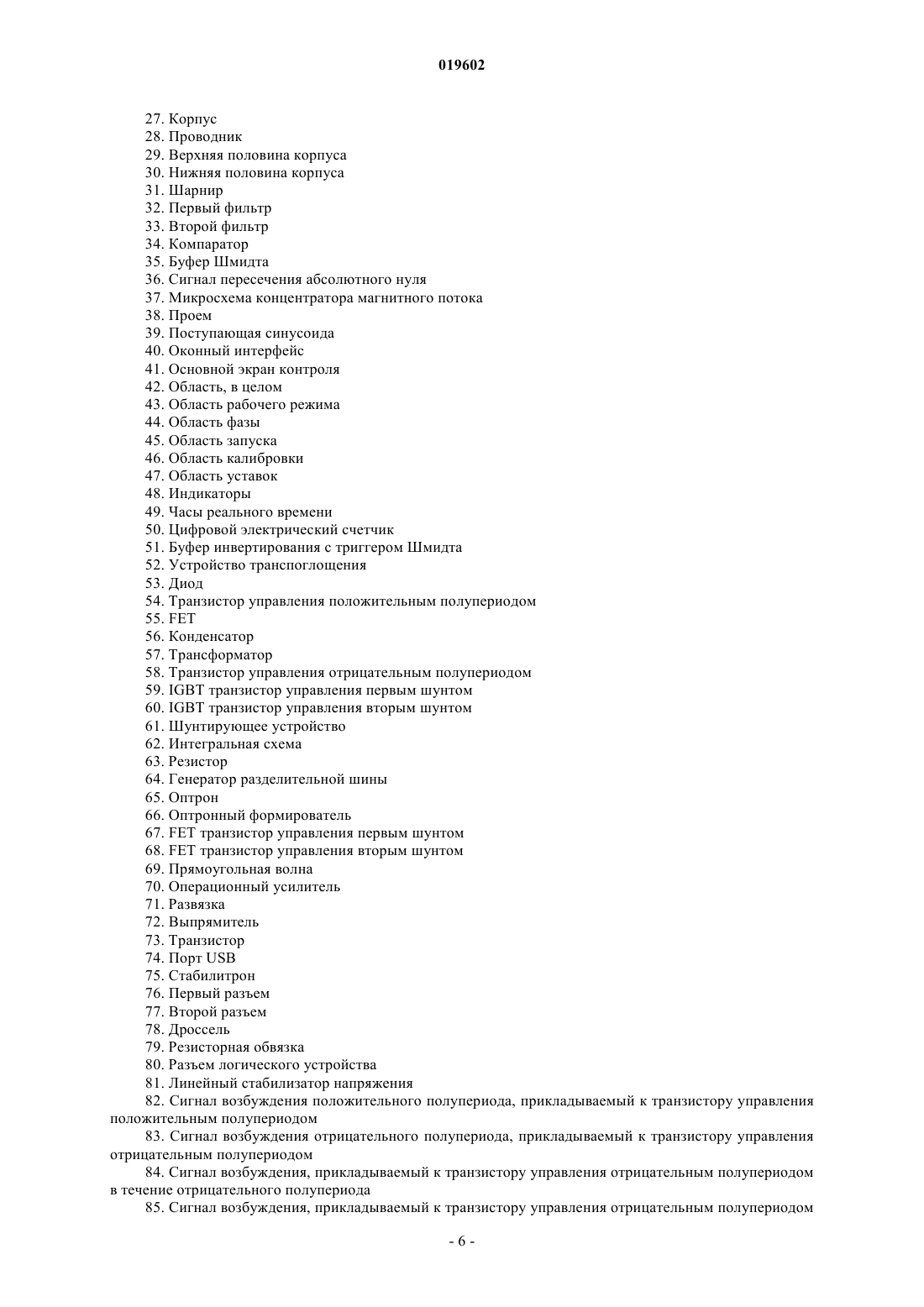

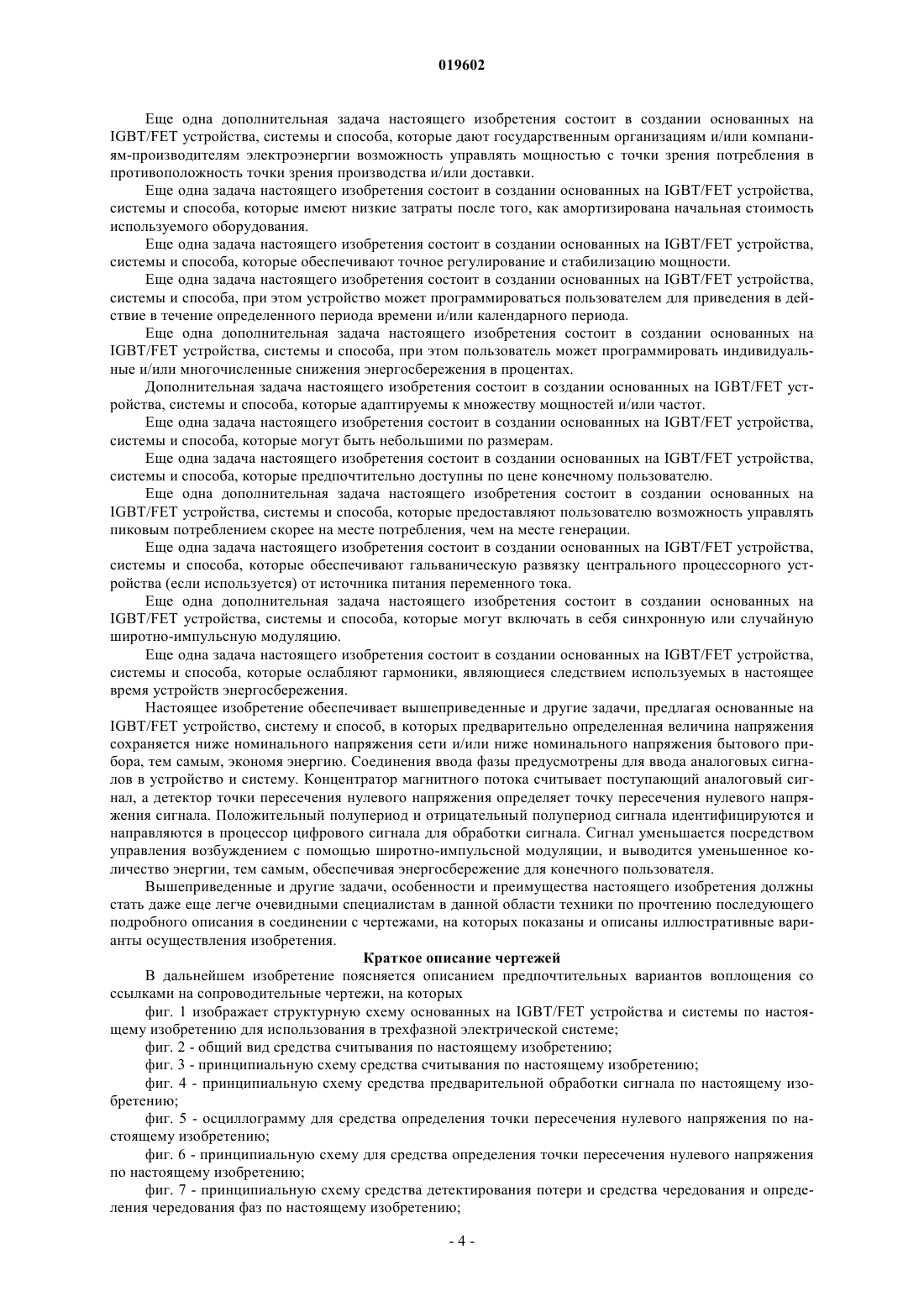

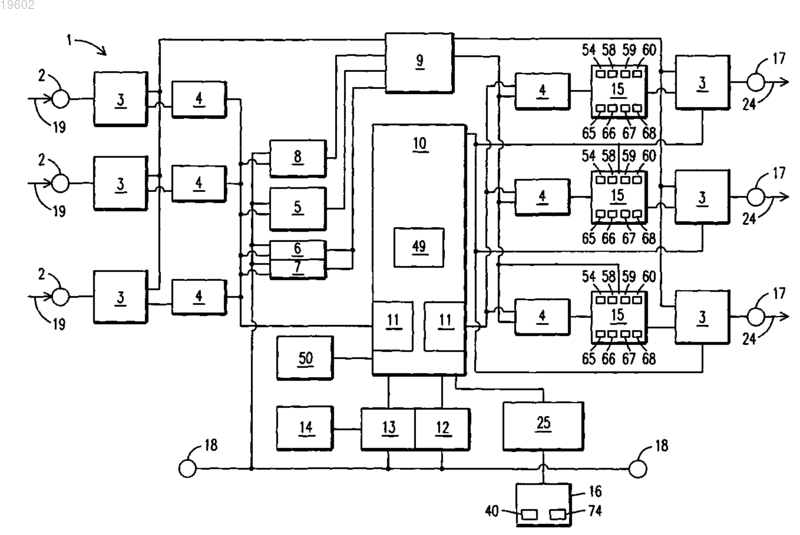

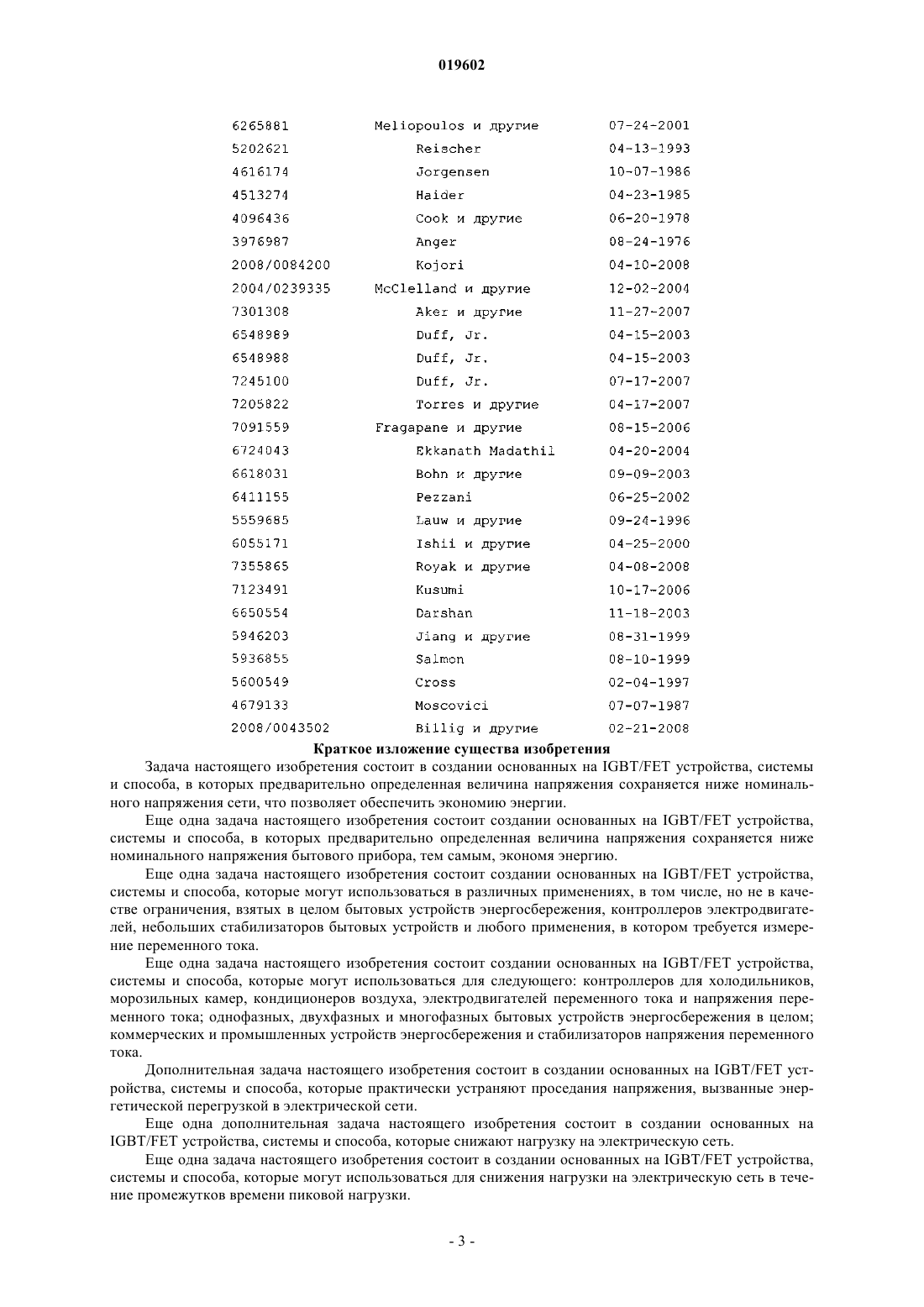

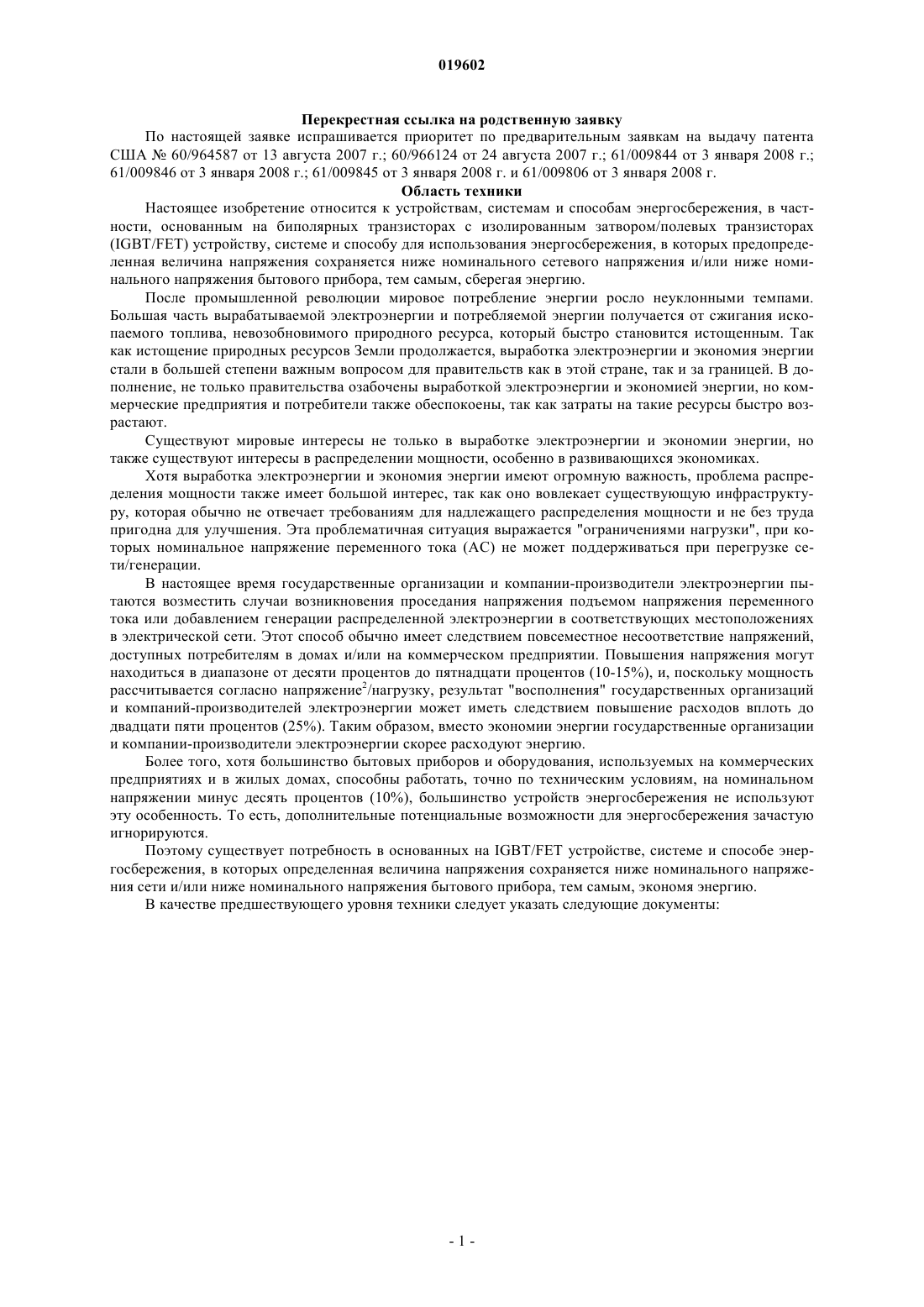

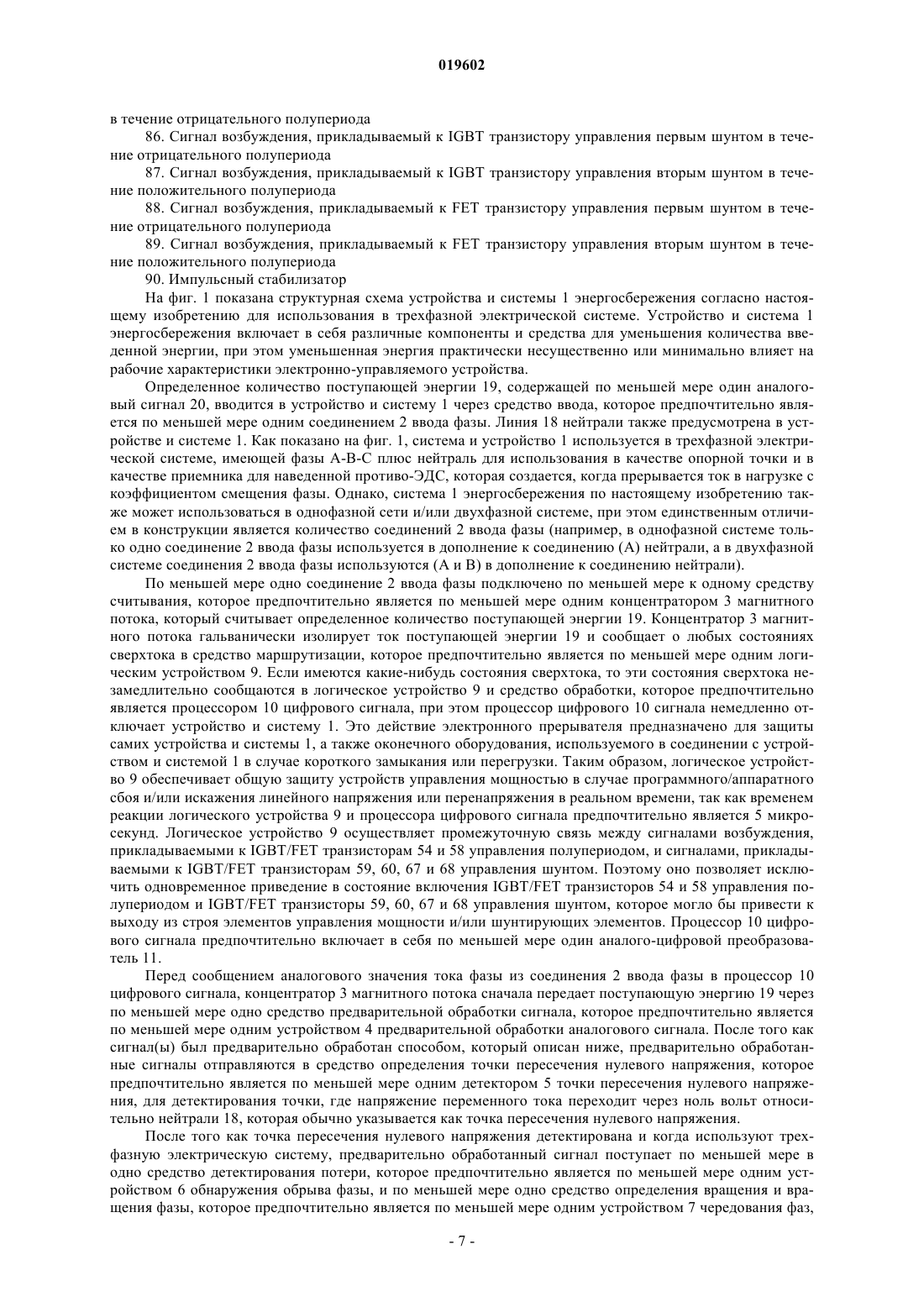

ОСНОВАННЫЕ НА БИПОЛЯРНЫХ ТРАНЗИСТОРАХ С ИЗОЛИРОВАННЫМ ЗАТВОРОМ/ПОЛЕВЫХ ТРАНЗИСТОРАХ УСТРОЙСТВО, СИСТЕМА И СПОСОБ ЭНЕРГОСБЕРЕЖЕНИЯ Основанные на IGBT/FET устройство, система и способ (1) сбережения энергии, в которых определенная величина напряжения сохраняется ниже номинального сетевого напряжения и/или ниже номинального напряжения бытового прибора, тем самым, сберегая энергию. Соединения(2) ввода фазы предусмотрены для ввода аналоговых сигналов в устройство и систему (1). Концентратор (3) магнитного потока считывает поступающий аналоговый сигнал (20), а детектор(5) точки пересечения нулевого напряжения определяет точку (21) пересечения нулевого напряжения сигнала (20). Положительный полупериод (22) и отрицательный полупериод (23) сигнала (20) идентифицируют и направляют в процессор цифрового сигнала (10) для обработки сигнала (20). Сигнал (20) уменьшают посредством широтно-импульсной модуляции и выводят уменьшенное количество энергии, тем самым, обеспечивая энергосбережение для конечного пользователя. Перекрестная ссылка на родственную заявку По настоящей заявке испрашивается приоритет по предварительным заявкам на выдачу патента США 60/964587 от 13 августа 2007 г.; 60/966124 от 24 августа 2007 г.; 61/009844 от 3 января 2008 г.; 61/009846 от 3 января 2008 г.; 61/009845 от 3 января 2008 г. и 61/009806 от 3 января 2008 г. Область техники Настоящее изобретение относится к устройствам, системам и способам энергосбережения, в частности, основанным на биполярных транзисторах с изолированным затвором/полевых транзисторах(IGBT/FET) устройству, системе и способу для использования энергосбережения, в которых предопределенная величина напряжения сохраняется ниже номинального сетевого напряжения и/или ниже номинального напряжения бытового прибора, тем самым, сберегая энергию. После промышленной революции мировое потребление энергии росло неуклонными темпами. Большая часть вырабатываемой электроэнергии и потребляемой энергии получается от сжигания ископаемого топлива, невозобновимого природного ресурса, который быстро становится истощенным. Так как истощение природных ресурсов Земли продолжается, выработка электроэнергии и экономия энергии стали в большей степени важным вопросом для правительств как в этой стране, так и за границей. В дополнение, не только правительства озабочены выработкой электроэнергии и экономией энергии, но коммерческие предприятия и потребители также обеспокоены, так как затраты на такие ресурсы быстро возрастают. Существуют мировые интересы не только в выработке электроэнергии и экономии энергии, но также существуют интересы в распределении мощности, особенно в развивающихся экономиках. Хотя выработка электроэнергии и экономия энергии имеют огромную важность, проблема распределения мощности также имеет большой интерес, так как оно вовлекает существующую инфраструктуру, которая обычно не отвечает требованиям для надлежащего распределения мощности и не без труда пригодна для улучшения. Эта проблематичная ситуация выражается "ограничениями нагрузки", при которых номинальное напряжение переменного тока (АС) не может поддерживаться при перегрузке сети/генерации. В настоящее время государственные организации и компании-производители электроэнергии пытаются возместить случаи возникновения проседания напряжения подъемом напряжения переменного тока или добавлением генерации распределенной электроэнергии в соответствующих местоположениях в электрической сети. Этот способ обычно имеет следствием повсеместное несоответствие напряжений,доступных потребителям в домах и/или на коммерческом предприятии. Повышения напряжения могут находиться в диапазоне от десяти процентов до пятнадцати процентов (10-15%), и, поскольку мощность рассчитывается согласно напряжение 2/нагрузку, результат "восполнения" государственных организаций и компаний-производителей электроэнергии может иметь следствием повышение расходов вплоть до двадцати пяти процентов (25%). Таким образом, вместо экономии энергии государственные организации и компании-производители электроэнергии скорее расходуют энергию. Более того, хотя большинство бытовых приборов и оборудования, используемых на коммерческих предприятиях и в жилых домах, способны работать, точно по техническим условиям, на номинальном напряжении минус десять процентов (10%), большинство устройств энергосбережения не используют эту особенность. То есть, дополнительные потенциальные возможности для энергосбережения зачастую игнорируются. Поэтому существует потребность в основанных на IGBT/FET устройстве, системе и способе энергосбережения, в которых определенная величина напряжения сохраняется ниже номинального напряжения сети и/или ниже номинального напряжения бытового прибора, тем самым, экономя энергию. В качестве предшествующего уровня техники следует указать следующие документы: Краткое изложение существа изобретения Задача настоящего изобретения состоит в создании основанных на IGBT/FET устройства, системы и способа, в которых предварительно определенная величина напряжения сохраняется ниже номинального напряжения сети, что позволяет обеспечить экономию энергии. Еще одна задача настоящего изобретения состоит создании основанных на IGBT/FET устройства,системы и способа, в которых предварительно определенная величина напряжения сохраняется ниже номинального напряжения бытового прибора, тем самым, экономя энергию. Еще одна задача настоящего изобретения состоит создании основанных на IGBT/FET устройства,системы и способа, которые могут использоваться в различных применениях, в том числе, но не в качестве ограничения, взятых в целом бытовых устройств энергосбережения, контроллеров электродвигателей, небольших стабилизаторов бытовых устройств и любого применения, в котором требуется измерение переменного тока. Еще одна задача настоящего изобретения состоит создании основанных на IGBT/FET устройства,системы и способа, которые могут использоваться для следующего: контроллеров для холодильников,морозильных камер, кондиционеров воздуха, электродвигателей переменного тока и напряжения переменного тока; однофазных, двухфазных и многофазных бытовых устройств энергосбережения в целом; коммерческих и промышленных устройств энергосбережения и стабилизаторов напряжения переменного тока. Дополнительная задача настоящего изобретения состоит в создании основанных на IGBT/FET устройства, системы и способа, которые практически устраняют проседания напряжения, вызванные энергетической перегрузкой в электрической сети. Еще одна дополнительная задача настоящего изобретения состоит в создании основанных наIGBT/FET устройства, системы и способа, которые снижают нагрузку на электрическую сеть. Еще одна задача настоящего изобретения состоит в создании основанных на IGBT/FET устройства,системы и способа, которые могут использоваться для снижения нагрузки на электрическую сеть в течение промежутков времени пиковой нагрузки. Еще одна дополнительная задача настоящего изобретения состоит в создании основанных наIGBT/FET устройства, системы и способа, которые дают государственным организациям и/или компаниям-производителям электроэнергии возможность управлять мощностью с точки зрения потребления в противоположность точки зрения производства и/или доставки. Еще одна задача настоящего изобретения состоит в создании основанных на IGBT/FET устройства,системы и способа, которые имеют низкие затраты после того, как амортизирована начальная стоимость используемого оборудования. Еще одна задача настоящего изобретения состоит в создании основанных на IGBT/FET устройства,системы и способа, которые обеспечивают точное регулирование и стабилизацию мощности. Еще одна задача настоящего изобретения состоит в создании основанных на IGBT/FET устройства,системы и способа, при этом устройство может программироваться пользователем для приведения в действие в течение определенного периода времени и/или календарного периода. Еще одна дополнительная задача настоящего изобретения состоит в создании основанных наIGBT/FET устройства, системы и способа, при этом пользователь может программировать индивидуальные и/или многочисленные снижения энергосбережения в процентах. Дополнительная задача настоящего изобретения состоит в создании основанных на IGBT/FET устройства, системы и способа, которые адаптируемы к множеству мощностей и/или частот. Еще одна задача настоящего изобретения состоит в создании основанных на IGBT/FET устройства,системы и способа, которые могут быть небольшими по размерам. Еще одна задача настоящего изобретения состоит в создании основанных на IGBT/FET устройства,системы и способа, которые предпочтительно доступны по цене конечному пользователю. Еще одна дополнительная задача настоящего изобретения состоит в создании основанных наIGBT/FET устройства, системы и способа, которые предоставляют пользователю возможность управлять пиковым потреблением скорее на месте потребления, чем на месте генерации. Еще одна задача настоящего изобретения состоит в создании основанных на IGBT/FET устройства,системы и способа, которые обеспечивают гальваническую развязку центрального процессорного устройства (если используется) от источника питания переменного тока. Еще одна дополнительная задача настоящего изобретения состоит в создании основанных наIGBT/FET устройства, системы и способа, которые могут включать в себя синхронную или случайную широтно-импульсную модуляцию. Еще одна задача настоящего изобретения состоит в создании основанных на IGBT/FET устройства,системы и способа, которые ослабляют гармоники, являющиеся следствием используемых в настоящее время устройств энергосбережения. Настоящее изобретение обеспечивает вышеприведенные и другие задачи, предлагая основанные наIGBT/FET устройство, систему и способ, в которых предварительно определенная величина напряжения сохраняется ниже номинального напряжения сети и/или ниже номинального напряжения бытового прибора, тем самым, экономя энергию. Соединения ввода фазы предусмотрены для ввода аналоговых сигналов в устройство и систему. Концентратор магнитного потока считывает поступающий аналоговый сигнал, а детектор точки пересечения нулевого напряжения определяет точку пересечения нулевого напряжения сигнала. Положительный полупериод и отрицательный полупериод сигнала идентифицируются и направляются в процессор цифрового сигнала для обработки сигнала. Сигнал уменьшается посредством управления возбуждением с помощью широтно-импульсной модуляции, и выводится уменьшенное количество энергии, тем самым, обеспечивая энергосбережение для конечного пользователя. Вышеприведенные и другие задачи, особенности и преимущества настоящего изобретения должны стать даже еще легче очевидными специалистам в данной области техники по прочтению последующего подробного описания в соединении с чертежами, на которых показаны и описаны иллюстративные варианты осуществления изобретения. Краткое описание чертежей В дальнейшем изобретение поясняется описанием предпочтительных вариантов воплощения со ссылками на сопроводительные чертежи, на которых фиг. 1 изображает структурную схему основанных на IGBT/FET устройства и системы по настоящему изобретению для использования в трехфазной электрической системе; фиг. 2 - общий вид средства считывания по настоящему изобретению; фиг. 3 - принципиальную схему средства считывания по настоящему изобретению; фиг. 4 - принципиальную схему средства предварительной обработки сигнала по настоящему изобретению; фиг. 5 - осциллограмму для средства определения точки пересечения нулевого напряжения по настоящему изобретению; фиг. 6 - принципиальную схему для средства определения точки пересечения нулевого напряжения по настоящему изобретению; фиг. 7 - принципиальную схему средства детектирования потери и средства чередования и определения чередования фаз по настоящему изобретению; фиг. 8 изображает принципиальную схему средства идентификации полупериода по настоящему изобретению; фиг. 9 - осциллограмму средства идентификации полупериода по настоящему изобретению; фиг. 10 - осциллограмму средства идентификации полупериода по настоящему изобретению; фиг. 11 А - принципиальную схему средства маршрутизации по настоящему изобретению; фиг. 11 В - продолжение принципиальной схемы по фиг. 11 А; фиг. 11 С - принципиальную схему программатора портов по фиг. 11 А и 11 В; фиг. 11D - принципиальную схему резисторной обвязки по фиг. 11 А и 11 В; фиг. 11 Е - принципиальную схему разъема по фиг. 11 А и 11 В; фиг. 12 А - осциллограмму средства понижения напряжения по настоящему изобретению; фиг. 12 В - осциллограмму средства понижения напряжения, основанного на IGBT настоящего изобретения; фиг. 12 С - принципиальную схему основанного на IGBT средства понижения напряжения по настоящему изобретению; фиг. 12D - принципиальную схему схемы возбуждения для основанного на IGBT средства понижения напряжения по фиг. 12 С; фиг. 12 Е - осциллограмму средства понижения напряжения основанного на FET настоящего изобретения; фиг. 12F - принципиальную схему основанного на FET средства понижения напряжения по настоящему изобретению; фиг. 12G - принципиальную схему схемы возбуждения для основанного на FET средства понижения напряжения по фиг. 12F; фиг. 13 - принципиальную схему комбинированных средства перезапуска и индикаторного средства по настоящему изобретению; фиг. 14 - принципиальную схему блока питания средства запитывания по настоящему изобретению; фиг. 15 А - принципиальную схему средства связи по настоящему изобретению; фиг. 15 В - принципиальную схему USB-интерфейса средства связи по фиг. 15 А; фиг. 15 С - принципиальную схему блока развязки средства связи по фиг. 15 А; фиг. 15D - принципиальную схему первого разъема средства связи по фиг. 15 А с процессором цифрового сигнала; фиг. 15 Е - принципиальную схему второго разъема средства связи по фиг. 15 А; фиг. 16 - снимок экрана оконного интерфейса по настоящему изобретению и фиг. 17 - снимок экрана оконного интерфейса по настоящему изобретению. Описание предпочтительных вариантов осуществления изобретения Для целей описания предпочтительных вариантов осуществления терминология, используемая при ссылке на пронумерованные компоненты на чертежах, является следующей: 1. Основанные на IGBT/FET устройство и система энергосбережения, в целом 2. Соединение ввода фазы 3. Концентратор магнитного потока 4. Устройство предварительной обработки аналогового сигнала 5. Детектор точки пересечения нулевого напряжения 6. Устройство детектирования обрыва фазы 7. Устройство чередования фаз 8. Идентификатор полупериода 9. Логическое устройство 10. Процессор цифрового сигнала 11. Аналого-цифровой преобразователь 12. Блок питания 13. Ключ перезапуска 14. Светоизлучающий диод 15. Элемент управления возбуждением IGBT/FET 16. Вычислительное устройство 17. Соединение вывода фазы 18. Нейтраль 19. Поступающая энергия 20. Аналоговый сигнал 21. Точка пересечения нулевого напряжения 22. Положительный полупериод 23. Отрицательный полупериод 24. Уменьшенная энергия 25. Интерфейс связи USB 26. Печатная плата 27. Корпус 28. Проводник 29. Верхняя половина корпуса 30. Нижняя половина корпуса 31. Шарнир 32. Первый фильтр 33. Второй фильтр 34. Компаратор 35. Буфер Шмидта 36. Сигнал пересечения абсолютного нуля 37. Микросхема концентратора магнитного потока 38. Проем 39. Поступающая синусоида 40. Оконный интерфейс 41. Основной экран контроля 42. Область, в целом 43. Область рабочего режима 44. Область фазы 45. Область запуска 46. Область калибровки 47. Область уставок 48. Индикаторы 49. Часы реального времени 50. Цифровой электрический счетчик 51. Буфер инвертирования с триггером Шмидта 52. Устройство транспоглощения 53. Диод 54. Транзистор управления положительным полупериодом 55. FET 56. Конденсатор 57. Трансформатор 58. Транзистор управления отрицательным полупериодом 59. IGBT транзистор управления первым шунтом 60. IGBT транзистор управления вторым шунтом 61. Шунтирующее устройство 62. Интегральная схема 63. Резистор 64. Генератор разделительной шины 65. Оптрон 66. Оптронный формирователь 67. FET транзистор управления первым шунтом 68. FET транзистор управления вторым шунтом 69. Прямоугольная волна 70. Операционный усилитель 71. Развязка 72. Выпрямитель 73. Транзистор 74. Порт USB 75. Стабилитрон 76. Первый разъем 77. Второй разъем 78. Дроссель 79. Резисторная обвязка 80. Разъем логического устройства 81. Линейный стабилизатор напряжения 82. Сигнал возбуждения положительного полупериода, прикладываемый к транзистору управления положительным полупериодом 83. Сигнал возбуждения отрицательного полупериода, прикладываемый к транзистору управления отрицательным полупериодом 84. Сигнал возбуждения, прикладываемый к транзистору управления отрицательным полупериодом в течение отрицательного полупериода 85. Сигнал возбуждения, прикладываемый к транзистору управления отрицательным полупериодом в течение отрицательного полупериода 86. Сигнал возбуждения, прикладываемый к IGBT транзистору управления первым шунтом в течение отрицательного полупериода 87. Сигнал возбуждения, прикладываемый к IGBT транзистору управления вторым шунтом в течение положительного полупериода 88. Сигнал возбуждения, прикладываемый к FET транзистору управления первым шунтом в течение отрицательного полупериода 89. Сигнал возбуждения, прикладываемый к FET транзистору управления вторым шунтом в течение положительного полупериода 90. Импульсный стабилизатор На фиг. 1 показана структурная схема устройства и системы 1 энергосбережения согласно настоящему изобретению для использования в трехфазной электрической системе. Устройство и система 1 энергосбережения включает в себя различные компоненты и средства для уменьшения количества введенной энергии, при этом уменьшенная энергия практически несущественно или минимально влияет на рабочие характеристики электронно-управляемого устройства. Определенное количество поступающей энергии 19, содержащей по меньшей мере один аналоговый сигнал 20, вводится в устройство и систему 1 через средство ввода, которое предпочтительно является по меньшей мере одним соединением 2 ввода фазы. Линия 18 нейтрали также предусмотрена в устройстве и системе 1. Как показано на фиг. 1, система и устройство 1 используется в трехфазной электрической системе, имеющей фазы А-В-С плюс нейтраль для использования в качестве опорной точки и в качестве приемника для наведенной противо-ЭДС, которая создается, когда прерывается ток в нагрузке с коэффициентом смещения фазы. Однако, система 1 энергосбережения по настоящему изобретению также может использоваться в однофазной сети и/или двухфазной системе, при этом единственным отличием в конструкции является количество соединений 2 ввода фазы (например, в однофазной системе только одно соединение 2 ввода фазы используется в дополнение к соединению (А) нейтрали, а в двухфазной системе соединения 2 ввода фазы используются (А и В) вдополнение к соединению нейтрали). По меньшей мере одно соединение 2 ввода фазы подключено по меньшей мере к одному средству считывания, которое предпочтительно является по меньшей мере одним концентратором 3 магнитного потока, который считывает определенное количество поступающей энергии 19. Концентратор 3 магнитного потока гальванически изолирует ток поступающей энергии 19 и сообщает о любых состояниях сверхтока в средство маршрутизации, которое предпочтительно является по меньшей мере одним логическим устройством 9. Если имеются какие-нибудь состояния сверхтока, то эти состояния сверхтока незамедлительно сообщаются в логическое устройство 9 и средство обработки, которое предпочтительно является процессором 10 цифрового сигнала, при этом процессор цифрового 10 сигнала немедленно отключает устройство и систему 1. Это действие электронного прерывателя предназначено для защиты самих устройства и системы 1, а также оконечного оборудования, используемого в соединении с устройством и системой 1 в случае короткого замыкания или перегрузки. Таким образом, логическое устройство 9 обеспечивает общую защиту устройств управления мощностью в случае программного/аппаратного сбоя и/или искажения линейного напряжения или перенапряжения в реальном времени, так как временем реакции логического устройства 9 и процессора цифрового сигнала предпочтительно является 5 микросекунд. Логическое устройство 9 осуществляет промежуточную связь между сигналами возбуждения,прикладываемыми к IGBT/FET транзисторам 54 и 58 управления полупериодом, и сигналами, прикладываемыми к IGBT/FET транзисторам 59, 60, 67 и 68 управления шунтом. Поэтому оно позволяет исключить одновременное приведение в состояние включения IGBT/FET транзисторов 54 и 58 управления полупериодом и IGBT/FET транзисторы 59, 60, 67 и 68 управления шунтом, которое могло бы привести к выходу из строя элементов управления мощности и/или шунтирующих элементов. Процессор 10 цифрового сигнала предпочтительно включает в себя по меньшей мере один аналого-цифровой преобразователь 11. Перед сообщением аналогового значения тока фазы из соединения 2 ввода фазы в процессор 10 цифрового сигнала, концентратор 3 магнитного потока сначала передает поступающую энергию 19 через по меньшей мере одно средство предварительной обработки сигнала, которое предпочтительно является по меньшей мере одним устройством 4 предварительной обработки аналогового сигнала. После того как сигнал(ы) был предварительно обработан способом, который описан ниже, предварительно обработанные сигналы отправляются в средство определения точки пересечения нулевого напряжения, которое предпочтительно является по меньшей мере одним детектором 5 точки пересечения нулевого напряжения, для детектирования точки, где напряжение переменного тока переходит через ноль вольт относительно нейтрали 18, которая обычно указывается как точка пересечения нулевого напряжения. После того как точка пересечения нулевого напряжения детектирована и когда используют трехфазную электрическую систему, предварительно обработанный сигнал поступает по меньшей мере в одно средство детектирования потери, которое предпочтительно является по меньшей мере одним устройством 6 обнаружения обрыва фазы, и по меньшей мере одно средство определения вращения и вращения фазы, которое предпочтительно является по меньшей мере одним устройством 7 чередования фаз,-7 019602 с тем чтобы подготовить сигнал для надлежащего ввода по меньшей мере в одно средство идентификации полупериода, которое предпочтительно является по меньшей мере одним идентификатором 8 полупериода, а затем логическое устройство 9 и процессор 10 цифрового сигнала. Подробности об опознавателе 8 полупериода обсуждены ниже. Управление мощностью выполняется с помощью по меньшей мере одного средства понижения напряжения, которое предпочтительно включает в себя по меньшей мере один элемент 15 управления возбуждением IGBT/FET, электрически соединенный с процессором 10 цифрового сигнала для уменьшения энергии на предопределенную величину. Однако перед поступлением обработанных сигналов в средство понижения сигналы могут еще раз предварительно обрабатываться посредством по меньшей мере одного устройства 4 предварительной обработки аналогового сигнала, с тем чтобы очищать сигнал для удаления любых паразитных сигналов или сигналов переходных процессов. Командные сигналы для осуществления управления элементом 15 управления возбуждением IGBT/FET средства понижения напряжения определяются процессором 10 цифрового сигнала и ослабляются логическим устройством 9. Уменьшенная энергия 24 затем поступает по меньшей мере в один концентратор 3 магнитного потока, а затем поступает по меньшей мере в одно средство вывода, которое предпочтительно является по меньшей мере одним соединением 17 вывода фазы, и выводится в электрически управляемое устройство для потребления. Система и устройство 1 питается через средство запитывания, которое предпочтительно является блоком 12 питания, электрически соединенным с процессором 10 цифрового сигнала. Средство перезапуска, которое предпочтительно является ключом 13 перезапуска, предпочтительно предусмотрено, чтобы давать пользователю возможность перезапускать устройство и систему 1 по требованию. В дополнение, индикаторное средство, такое как светоизлучающий диод 14, может быть электрически соединено с ключом 13 перезапуска, с тем чтобы предупреждать пользователя, если устройству и системе 1 необходимо перезапуститься. Устройство и система 1 по выбору может включать в себя по меньшей мере один цифровой электрический счетчик 50 и по меньшей мере одно средство связи, такое как USB-интерфейс 25 связи (интерфейс универсальной последовательной шины), способный к сопряжению по меньшей мере с одним вычислительным устройством 16, имеющим по меньшей мере один порт 74 USB и по меньшей мере один оконный интерфейс 40, через проводную или беспроводную передачу. USB-интерфейс 25 связи дает пользователю возможность контролировать, отображать и/или конфигурировать устройство и систему 1 через его/ее вычислительное устройство 16. Однако включение в состав USB-интерфейса 25 связи не является обязательным при реализации устройства и системы 1. В дополнение, часы 49 реального времени, по выбору, могут быть заключены в пределах процессора 10 цифрового сигнала или иным образом присоединены к устройству и системе 1 энергосбережения. Пользователь может определять рабочий способ, по которому следует использовать устройство и систему 1 энергосбережения по настоящему изобретению, например пользователь может выбирать, каким образом он/она хотели бы сберегать энергию, вводя требуемое (среднеквадратическое) RMSзначение, вводя требуемое напряжение в процентах, или вводя требуемое понижение для сбережения в процентах в вычислительное устройство 16. Например, если пользователь предпочитает понижать входящее напряжение на постоянный процент, устройство и система 1 энергосбережения дает возможность такого процентного понижения напряжения и автоматически снижает напряжение, с тем, чтобы оно было совместимым с максимально допустимым коэффициентом гармоник, устанавливая более низкое пороговое значение напряжения. Более низкое пороговое значение напряжения гарантирует, что при более низких условиях или условиях проседания напряжения, система и устройство 1 не продолжают пытаться понижать имеющееся в распоряжении напряжение на установленное процентное понижение. На фиг. 2 показан общий вид средства считывания согласно настоящему изобретению. Средство считывания, которое предпочтительно является по меньшей мере одним концентратором 3 магнитного потока, гальванически измеряет переменный ток, когда присоединен к активным цепям устройства и системы 1 по настоящему изобретению. Корпус 27, который предпочтительно выполнен из пластмассы,включает в себя верхнюю половину 29 корпуса и нижнюю половину 30 корпуса, и шарнир 30, соединяющий две половины 29 и 30, и заключает в себе печатную плату 26, содержащую микросхему 37 концентратора магнитного потока, установленную на нижней стороне верхней половины 29 корпуса. Каждая половина 29 и 30 включает в себя по меньшей мере одну вырезанную часть, при этом, когда половины 29 и 30 соединяются вместе, по меньшей мере один проем 38 формируется для предоставления проводу 28 возможности проходить через него. Использование корпуса 27 точно определяет расстояние между микросхемой 37 концентратора магнитного потока и центром жилы провода 28. Детектор окна, связанный с микросхемой 37 концентратора магнитного потока, точно определяет, когда ток в пределах отрицательного или положительного полупериода выходит из нормальных диапазонов. В дополнение,концентратор 3 магнитного потока использует буфер Шмидта с открытым коллектором, чтобы предоставить многочисленным концентраторам 3 возможность присоединяться как к устройству предварительной обработки аналогового сигнала, так и к логическому устройству 9. Корпус 27 схлопывается воедино и сдавливает провод 28, который предпочтительноявляется кабе-8 019602 лем, чтобы гарантировать, что провод 28 надежно удерживается по отношению к корпусу 27. Верхняя половина 29 корпуса может быть сформирована в различных габаритах, с тем, чтобы вмещать проволоки различных калибров. Множество проемов 38 различных размеров могут формироваться, когда половины 29 и 30 схлопываются воедино, с тем чтобы вмещать провода 28 с различной толщиной. Концентратор 3 магнитного потока обеспечивает гальваническую развязку поступающей энергии 19, выполняет точное измерение тока, является адаптируемым к любому диапазону токов благодаря многочисленным кабельным каналам, расположенным внутри корпуса 27, обеспечивает высоковольтную гальваническую развязку, имеет нулевые гармонические искажения и отличную линейность. В дополнение, поскольку диапазон измерения тока определяется механическим средством, никакие изменения не обязательны в отношении печатной платы 26. Следующее уравнение определяет приблизительную чувствительность:D - расстояние в мм от верхней поверхности микросхемы 37 концентратора магнитного потока до центра провода 28. Поскольку никакое электрическое соединение не делается в измерительных целях, достигается полная гальваническая развязка. Более того, вносимые потери равны нулю, а потому никакое тепло не рассеивается, и никакая энергия не теряется, так как нет выполненного электрического соединения и не используется ни шунт, ни трансформатор. Фиг. 3 изображает принципиальную схему средства считывания согласно настоящему изобретению. Концентратор 3 магнитного потока измеряет магнитный поток, формируемый, когда переменный электрический ток протекает в проводе 28. Сверхток определяется компараторами 34, которые образуют компаратор окна. Когда пороговые значения, установленные резисторами 63, превышаются выходным сигналом концентратора 3 магнитного потока, который может выдавать сигнал "CurrentHi" ("высокий ток"), выходные сигналы открытого коллектора компараторов 34 переходят в низкое состояние и идут в логическое устройство 9 и немаскируемый вход микропроцессора, чтобы отключать устройство и систему 1. Чтобы избежать проблем замыкания на землю, концентратор 3 магнитного потока предпочтительно включает в себя интегральную схему 62, которая стабилизирует рабочее напряжение концентратора 3 магнитного потока на 5 В постоянного тока. На фиг. 4 показана принципиальная схема средства предварительной обработки сигнала согласно настоящему изобретению. Средство предварительной обработки сигнала, которое предпочтительно является по меньшей мере одним устройством 4 предварительной обработки аналогового сигнала, очищает или предварительно обрабатывает аналоговый сигнал синусоиды 50/60 Гц с тем, чтобы удалить любые паразитные сигналы или сигналы переходных процессов до его передачи в идентификатор 8 полупериода. Если синусоида имеет какой-нибудь шум или искажение достаточной амплитуды, это может при определенных обстоятельствах вызывать ложные обнаружения пересечения нулевого напряжения. Таким образом, включение в состав такого устройства 4 предварительной обработки аналогового сигнала имеет значение. Чтобы надлежащим образом предварительно обрабатывать синусоидальный сигнал, используются операционные усилители 70. Операционный усилитель 70 сконфигурирован в качестве активного фильтра нижних частот второго порядка, чтобы удалять или ослаблять гармоники и любые переходные процессы или помеховые сигналы, которые могут присутствовать. При использовании такого фильтра, однако, возникает групповая задержка, при этом групповая задержка смещает, по времени, пересечение нуля фильтрованного сигнала от реальной точки пересечения нуля поступающей синусоиды переменного тока. Чтобы исправить задержку, предусмотрены операционные усилители 70, предоставляющие, при необходимости, возможность изменения фазы необходимого для точной установки во времени точки пересечения нуля. Выходной сигнал операционных усилителей 70 является полностью предварительно обработанным синусоидальным сигналом 50/60 Гц, который сочетается с аналого-цифровым преобразователем 11 процессора 10 цифрового сигнала (см. фиг. 1) для измерения среднеквадратического (RMS) значения. Этот сигнал является точно половиной от напряжения шины питания, которая необходима для проведения измерения обоих, положительного и отрицательного, полупериодов. Аналого-цифровой преобразователь 11 выполняет хорошо известную 2s-комплиментарную математику и требует, чтобы сигнал переменного тока отклонялся как положительно, так и отрицательно по отношению к центру или напряжению разделительной шины. Сигнал также поступает в идентификатор 8 полупериода. Фиг. 5 и 6 показывают осциллограмму и принципиальную схему, соответственно, для средства определения точки пересечения нулевого напряжения согласно настоящему изобретению. Средство определения точки пересечения нулевого напряжения предпочтительно является по меньшей мере одним детектором 5 точки пересечения нулевого напряжения, в котором точно определяется точка 21 пересечения нуля. Операционный усилитель 70 сконфигурирован в качестве компаратора 34, с его опорным сигналом точно на половине напряжения питания, с использованием половины шины питания. Компаратор 34 работает с очень высоким коэффициентом усиления и, как результат, переключается в пределах нескольких милливольт напряжения разделительной шины. Дополнительная предварительная обработка сигнала выполняется буфером 35 Шмидта. Вслед за дополнительной обработкой сигнала создается очень точная прямоугольная волна 69, точная до нескольких милливольт реальной точки 21 пересечения нулевого напряжения синусоиды. Фиг. 7 показывает принципиальную схему средства детектирования потери и средства чередования и определения чередования фазы согласно настоящему изобретению. Средство обнаружения потери, которое предпочтительно является по меньшей мере одним устройством 6 детектирования обрыва фазы, и средство чередования и определения чередования фазы, которое предпочтительно является по меньшей мере одним устройством 7 чередования фаз, работают вместе, чтобы надлежащим образом подготавливать сигнал для передачи в логическое устройство 9 и процессор 10 цифрового сигнала при использовании трехфазной электрической системы. Схема устройства 6 детектирования потерянной фазы включает в себя операционные усилители 70, сконфигурированные в качестве компараторов 34, где каждый использует высокое значение последовательно соединенных резисторов, содержащих последовательно два резистора в 0,5 МОм, которое необходимо для достижения требуемого рабочего напряжения резисторов 63 и двух диодов 53, присоединенных встречно параллельно. Диоды 53 центрируются вокруг точки 21 пересечения нулевого напряжения входящей синусоиды 39 с приблизительно прямым падением напряжения диодов 53, которое, в свою очередь, прикладывается к компаратору 34, который дополнительно предварительно обрабатывает сигнал, пригодный для пропускания в логическое устройство 9 и процессор 10 цифрового сигнала, имея следствием систему, отключаемую при отсутствии любого из сигналов. В трехфазной электрической системе чередованием фаз может быть А-В-С или А-С-В. Чтобы дать процессору 10 цифрового сигнала возможность функционировать надлежащим образом, сначала должно быть определено чередование фаз. Компараторы 34 используются для детектирования точки(ек) 21 пересечения нулевого напряжения и сообщают о точке(ах) 21 в процессор 10 цифрового сигнала. Процессор 10 цифрового сигнала, в свою очередь, производит синхронизацию чередования благодаря логическим схемам синхронизации. Каждый из операционных усилителей 70 действует в качестве простого компаратора 34, с входным сигналом, в каждом случае выдаваемым встречно-параллельной парой диодов 53 в соединении с последовательно соединенными резисторами 63. Фиг. 8, 9 и 10 показывают, соответственно, принципиальную схему и осциллограммы средства идентификации полупериода по настоящему изобретению. Средство идентификации полупериода, которое предпочтительно является по меньшей мере одним идентификатором 8 полупериода, обеспечивает дополнительные данные в логическое устройство 9 и процессор 10 цифрового сигнала, идентифицируя,является ли полупериод аналогового сигнала положительным или отрицательным. Это имеет большое значение для исключения ситуации, где, если IGBT/FET транзисторы 54 и 58 управления полупериодом и IGBT/FET транзисторы 59, 60, 67 и 68 управления шунтом одновременно включены, возникало бы короткое замыкание через входное питание. Операционные усилители 70, которые сконфигурированы в качестве компараторов 34 окна, имеют отдельные пороговые значения переключения, определенные по меньшей мере одним резистором 63. Как показано на фиг. 9, есть три сигнала, сигнал 36 пересечения абсолютного нуля и два сопутствующих сигнала, при этом один сопутствующий сигнал содержит положительный полупериод 22, и один сопутствующий сигнал содержит отрицательный полупериод 23 входящей синусоиды 39. Конструкция предоставляет окну возможность настраиваться, чтобы обеспечивать, когда требуется, "мертвую зону". На фиг. 11 А, 11 В, 11 С, 11D и 11 Е показаны принципиальные схемы средства маршрутизации согласно настоящему изобретению. Средство маршрутизации, которое предпочтительно является по меньшей мере одним логическим устройством 9, работает в реальном времени, вне процессора 10 цифрового сигнала, чтобы осуществлять промежуточную связь между временем включения IGBT/FET транзисторов 54 и 58 управления полупериодом и IGBT/FET транзисторов 59, 60, 67 и 68 управления шунтом. Логическое устройство 9 выполняет функцию маршрутизации, чтобы гарантировать, что все сигналы являются соответствующими мгновенным требованиям и полярности входящей синусоиды 39, и выполняет функцию широтно-импульсной модуляции, с тем чтобы гарантировать безопасную работу устройства и системы 1 энергосбережения, независимо от состояния процессора 10 цифрового сигнала, наличия шума, помех или переходных процессов. Схема развязки 71 (фиг. 11 С) дает возможность программирования логического устройства 9. Схема резисторной обвязки 79 логического устройства, как показано на фиг. 11D, необходима для работы логического устройства 9. Как показано на фиг. 11 Е, схема разъема 80 логического устройства дает возможность активации и деактивации определенных аспектов логического устройства 9. Резистивная нагрузка является гораздо менее требовательной, чем реактивная нагрузка, в частности, индуктивно-реактивная нагрузка. В настоящее время широтно-импульсная модуляция (ШИМ,PWM) определена в качестве модуляции импульсной несущей, в которой значение каждого мгновенного отсчета модулированного колебательного сигнала создает импульс пропорциональной длительности,изменяя передний, задний или оба фронта импульса, и которая также известна в качестве модуляции длительности импульса. Однако для целей этого изобретения и применения ШИМ определена в качестве модуляции импульсной несущей, в которой по меньшей мере одна часть удалена из области под кривой модулированного колебательного сигнала. Когда ШИМ применяется непосредственно к поступающему питанию, индуктивный компонент противодействует при снятии питания и пытается сохранить движение тока, и будет увеличивать свою ЭДС самоиндукции до тех пор, пока ток не найдет путь разряда. Эти условия, без шунтирующей цепи, разрушали бы транзисторы управления полупериодом. Поэтому логическое устройство 9 является "контролером", при этом оно предпринимает надлежащие действия, если процессор 10 цифрового сигнала "зависает", если есть состояние сверхтока или если есть потеря фазы. В одной из этих ситуаций логическое устройство 9 реагирует немедленно, в реальном времени, чтобы предохранять транзисторы управления полупериодом и шунтирующие устройства, а также оборудование, присоединенное к нему. Дополнительно, логическое устройство 9 ослабляет требования сложного возбуждения IGBT/FET транзисторов 54 и 58 управления полупериодом и IGBT/FET транзисторов 59, 60, 67 и 68 управления шунтом и, до некоторой степени, разгружает процессор 10 цифрового сигнала по этой задаче. Поскольку логическое устройство 9 управляет этой функцией, она может выполняться в реальном времени, а потому, управление синхронизацией по требованиям возбуждения может придерживаться гораздо более строгих пределов, чем достигались бы процессором 10 цифрового сигнала. Способность реагировать в реальном времени важна для безопасной надежной работы устройства и системы 1 энергосбережения по настоящему изобретению. Фиг. 12 А, 12 В, 12 С, 12D, 12 Е, 12F и 12G показывают осциллограммы и принципиальные схемы средства понижения напряжения по настоящему изобретению. Средство понижения напряжения, которое предпочтительно включает в себя по меньшей мере один элемент 15 управления возбуждениемIGBT/FET, уменьшает аналоговые сигналы входящей синусоиды 39, которая является количеством энергии, введенным в устройство и систему 1 энергосбережения, посредством широтно-импульсной модуляции, в которой по меньшей мере одна часть удалена из области под кривой модулированной синусоиды 39, тем самым, уменьшая энергию, и без сопутствующих гармоник, ранее связанных с таким управлением напряжением. Эта технология, как показано на фиг. 12 А, работает в соединении с собственными характеристиками устройств IGBT/FET, которые предоставляют возможность управления моментом включения и выключения. Вся потенциальная энергия содержится в каждом полупериоде и, в случае полного полупериода, имеет наибольшую площадь под кривой. Если каждый полупериод модулируется при коэффициенте маркированного пространства в 90%, площадь под кривой уменьшается на 10% и, как результат, энергия пропорционально уменьшается, как показано на фиг. 12 А. Исходная форма входной синусоиды сохраняется, и, поскольку модуляция может быть сделана высокочастотной, возможно, в десятки кГц, фильтрация выходного сигнала возможна благодаря меньшему размеру обмоточных компонентов, становясь практической задачей. Полный эффект реализуется, когда правильно измеряется среднеквадратическое (RMS) значение, которое является корнем квадратным среднего по времени квадрата величины, или для периодической величины среднее берется на протяжении одного полного периода, и которое также указывается ссылкой как действующее значение, и видно,что выходное напряжение должно быть понижено на процент, подобный применяемому коэффициенту маркируемого пространства. Пониженное напряжение имеет следствием уменьшенный ток, тем самым,давая в результате уменьшенную мощность, потребляемую конечным пользователем. Поскольку устройства IGBT и FET являются однополярными по природе, в случае элемента управления переменного тока, необходимо предусмотреть по меньшей мере один элемент 15 управления возбуждением IGBT/FET для управления каждым полупериодом. Более того, для избежания обратного смещения управляющие диоды используются для маршрутизации каждого полупериода в надлежащее устройство. Дополнительно, многие устройства IGBT и FET имеют паразитный диод, шунтирующий основной элемент, при этом соединение двух устройств IGBT или FET встречно параллельно имело бы следствием наличие в составе двух встречно-параллельных паразитных диодов, тем самым, предоставляя компоновку, недействующую в качестве элемента управления. Диоды 53 соединены параллельно транзистору 54 управления положительной полуволны и транзистору 58 управления отрицательной полуволны и, в идеале, работают на чисто резистивную нагрузку или реактивную нагрузку с опережающим током. Однако, при возбуждении нагрузки при коэффициенте мощности со сдвинутым по фазе током, когда ток в индуктивно-реактивном компоненте резко обрывается, как происходит в случае, когда происходит модуляция, исчезающее магнитное поле пытается удержать прохождение тока, подобно электронному маховику, и вырабатывает ЭДС, которая будет возрастать по напряжению до тех пор, пока она не найдет путь разряда, который даст возможность освобождения энергии. С этой компоновкой, эта "противо-ЭДС" заставляла бы активные компоненты элемента управления полупериодом выходить из строя. Для недопущения возникновения этого, дополнительныеIGBT/FET транзисторы 59, 60, 67 и 68 управления шунтом размещены в шунтирующей конфигурации. В течение положительного полупериода транзистор 54 управления положительным полупериодом осуществляет модуляцию, и диод 53 активен в течение полного положительного полупериода. IGBT транзистор 60 управления вторым шунтом полностью включен, и диод 53 активен. Поэтому любые напряжения противоположной полярности, являющиеся следствием противо-ЭДС нагрузки, автоматически исключаются. В течение отрицательного полупериода другие устройства, составленные последовательно, и шун- 11019602 тирующие цепи активируются подобным образом. Во время коммутационных переходных процессов может присутствовать пик, который может длиться в течение короткого периода времени. Пик фиксируется устройствами 52 транспоглощения, которые способны к поглощению больших количеств энергии за очень короткий период времени и дают возможность очень быстрого времени реакции. Устройства 52 транспоглощения также фиксируют любые сигналы основных переходных процессов, обусловленных молниями или другими источниками, которые, в ином случае, могли бы повреждать активные компоненты транзисторов полупериода или транзисторов шунта. Дополнительно, в то время как каждый транзистор полупериода является осуществляющим широтно-импульсную модуляцию, другой транзистор полупериода полностью включен в течение точной продолжительности полупериода. Функциональные назначения этих транзисторов полупериода меняются на противоположные во время следующего полупериода. Эта последовательность операций обеспечивает полную защиту от сигналов противо-ЭДС, описанных выше. Эта компоновка обязательна, особенно в момент времени пересечения нуля, когда оба шунтирующих элемента находятся в переходном состоянии. Каждый из IGBT/FET транзисторов 54 и 58 управления полупериодом и IGBT/FET транзисторов 59,60, 67 и 68 управления шунтом имеют характеристики изолированного затвора, которые требуют, чтобы устройства восстанавливались, чтобы дать им возможность включаться. Это напряжение восстановления предпочтительно является 12 В по модулю и предпочтительно подается плавающим источником питания, предпочтительно одним для каждой пары. Это возможно, только когда устройства IBGT/FET управляются в режиме с общим эмиттером, в случае IGBT, и в режиме с общим истоком, в случае FET; иначе,четыре изолированных источника питания потребовались бы для каждой фазы. Каждая из пар требует отдельного сигнала возбуждения, который выдается изолированными оптронными формирователями 66. Эти формирователи 66 используют изолированные питания и служат для очень быстрого включения и выключения каждого силового устройства. Эти формирователи 66 активны в обоих направлениях, что обязательно, поскольку входная емкость силовых устройств высока и должна активно быстро разряжаться в момент выключения и быстро заряжаться в момент включения. Проблема с прямой широтно-импульсной модуляцией имеет место при возбуждении индуктивнореактивной нагрузки, так как, когда IGBT осуществляет модуляцию выключения, есть противо-ЭДС,которая должна быть зафиксирована. Со ссылкой на фиг. 12 В, показана входящая синусоида 39, которая подается на транзистор 54 управления положительным полупериодом и транзистор 58 управления отрицательным полупериодом. Обычно, эти транзисторы 54 и 58 управления полупериодом находятся в "выключенном" состоянии и нуждаются в переводе во включенное состояние. В течение положительного полупериода транзистор 54 управления положительным полупериодом подвергается модуляции и работает в соединении с диодом 53, чтобы пропускать модулированный положительный полупериод на клемму вывода линии. Транзистор 60 управления вторым шунтом IGBT включен в течение длительности полупериода и работает в соединении с диодом 53, с тем, чтобы фиксировать противо-ЭДС силу на землю. В течение положительного полупериода транзистор 58 управления отрицательным полупериодом полностью включен, и его включенное состояние поддерживается диодом 53. Эти диоды 53 выполняют надлежащее управление направлением сигналов. Вследствие модуляции положительного полупериода возникает сигнал противо-ЭДС. Поскольку транзистор 58 управления отрицательным полупериодом включен в течение этого промежутка времени,отрицательная противо-ЭДС пропускается через диод 53, чтобы фиксироваться на синхронном напряжении положительного полупериода переменного тока. Хотя никакая модуляция не прикладывается к IGBT транзистору 59 управления первым шунтом иIGBT транзистору 60 управления вторым шунтом, эти транзисторы 59 и 60 работают в соединении с диодами 53 подобным образом, как изложено выше. На фиг. 12 В показана осциллограмма средства понижения напряжения основанного на IGBT настоящего изобретения, во время положительного полупериода 22, сигнал возбуждения прикладывается к транзистору 85 управления отрицательным полупериодом, и сигнал возбуждения прикладывается кIGBT транзистору 87 управления вторым шунтом. Во время отрицательного полупериода 23 сигнал возбуждения прикладывается к транзистору 84 управления положительным полупериодом, и сигнал возбуждения прикладывается к IGBT транзистору 86 управления первым шунтом. Также показаны сигнал 82 возбуждения положительного полупериода, приложенный к транзистору 54 управления положительным полупериодом, и сигнал 83 возбуждения отрицательного полупериода, приложенный к транзистору 58 управления отрицательным полупериодом. Подобным образом, как показано на фиг. 12 Е, которая является осциллограммой средства понижения напряжения, основанного на FET настоящего изобретения, во время положительного полупериода 22 сигнал возбуждения прикладывается к транзистору 85 управления отрицательным полупериодом, и сигнал возбуждения прикладывается к FET транзистору 89 управления вторым шунтом. Во время отрицательного полупериода 23 сигнал возбуждения прикладывается к транзистору 84 управления положительным полупериодом, и сигнал возбуждения прикладывается к FET транзистору 88 управления первым шунтом. Также показаны сигнал 82 возбуждения положительного полупериода, приложенный к транзи- 12019602 стору 54 управления положительным полупериодом, и сигнал 83 возбуждения отрицательного полупериода, приложенный к транзистору 58 управления отрицательным полупериодом. Подводя итог вышесказанному, есть две используемые стратегии фиксации, первая - для положительного полупериода, и вторая - для отрицательного полупериода. В течение положительного полупериода, когда транзистор 54 управления положительным полупериодом подвергается модуляции, транзистор 58 управления отрицательным полупериодом и транзистор 60 управления вторым шунтом включены. В течение отрицательного полупериода, когда транзистор 58 управления отрицательным полупериодом подвергается модуляции, транзистор 54 управления положительным полупериодом и IGBT транзистор 59 управления первым шунтом включены. Аппаратные средства, используемые в основанном на IGBT и основанном на FET устройстве и способе 1 энергосбережения по настоящему изобретению, идентичны, с единственным отличием, являющимся IGBT/FET транзисторами 54 и 58 управления полупериодом и IGBT/FET транзисторами 59, 60, 67 и 68 управления шунтом. Принципиальные схемы фиг. 12 С основанных на IGBT цепей и фиг. 12D основанного на IGBT формирователя, а также фиг. 12 Е основанных на FET цепей и фиг. 12F основанного наFET формирователя показаны для целей сравнения. На фиг. 13 показана принципиальная схема комбинированных средства перезапуска и индикаторного средства согласно настоящему изобретению. Средство перезапуска, которое предпочтительно является по меньшей мере одним ключом 13 перезапуска, и индикаторное средство, которое предпочтительно является по меньшей мере одним светоизлучающим диодом 14, работают вместе, с тем, чтобы указывать,когда основанные на IGBT/FET устройство и система 1 энергосбережения работают ненадлежащим образом, и чтобы давать пользователю возможность, по необходимости, перезапускать устройство и систему 1. Предпочтительно светоизлучающий диод 14 будет указывать, что устройство и система 1 работают надлежащим образом, включением/выключением вспышки. При неисправном состоянии светоизлучающий диод 14 предпочтительно переключается на неравномерную последовательность, которая незамедлительно видна и распознаваема в качестве неисправного состояния. На фиг. 14 показана принципиальная схема блока 12 питания средства запитывания согласно настоящему изобретению. Средство запитывания, которое предпочтительно является по меньшей мере одним блоком 12 питания, принимает многообразие входных сигналов, в том числе, но не в качестве ограничения, однофазное от 80 до 265 Vrms, двухфазное от 80 до 600 Vrms, трехфазное от 80 до 600 Vrms, и работает от 48 до 62 Гц. Блок 12 питания конструктивно является полностью изолированным и с двойной стабилизацией. На входе, выпрямитель 72, состоящий из диодов 53, принимает, одно-, двух- и трехфазное питание. Питание подается на импульсный стабилизатор 90 и интегральную схему 62 через трансформатор 57. Ввиду больших напряжений, существующих на клеммах постоянного тока, импульсный стабилизатор 90 и интегральная схема 62 дополнены транзистором 73 FET, используемым в конфигурации StackFET, для того чтобы поднять его рабочее напряжение. Вторичная сторона трансформатора 57 имеет диод 53 и накопительный конденсатор 56. Напряжение постоянного тока на конденсаторе 56 передается через резисторы 63 и стабилитрон 75 цепи на оптическую развязку 65 и, в заключение, на клеммы обратной связи. Использование оптической развязки 65 гарантирует гальваническую развязку между входом и выходом питания (6,4 В постоянного тока). В заключение, выходной сигнал линейных стабилизаторов 81 напряжения (3,3 ВА постоянного тока) передается на операционный усилитель 70, который сконфигурирован в качестве буфера с единичным усилением с двумя резисторами 63, которые устанавливают напряжение разделительной шины. Главная нейтраль присоединена к этой точке разделительной шины, а также резистору нулевого сопротивления. Дроссель 78 изолирует разделительную шину цифровую (+3,3 В) от аналоговой (3,3 ВА) и ослабляет помехи. На фиг. 15 А, 15 В, 15 С, 15D и 15 Е показана схема средства связи согласно настоящему изобретению. Средство связи, которое предпочтительно является по меньшей мере одним USB-интерфейсом 25 связи, дает пользователю возможность, по желанию, контролировать и устанавливать параметры устройства и системы 1 энергосбережения по настоящему изобретению. Схема USB-интерфейса 25 связи показана на фиг. 15 В, блок 71 развязки, используемый при изоляции USB-интерфейса 25 связи от процессора 10 цифрового сигнала, показан на фиг. 15 С, а первый и второй разъемы 76 и 77 для присоединения средства связи к процессору 10 цифрового сигнала показаны на фиг. 15D и 15 Е. Поскольку основная печатная плата не изолирована от нейтрали, необходимо гальванически изолировать USB-интерфейс 25 связи. Применяется встроенная особенность последовательной связи процессора 10 цифрового сигнала для поддержания последовательной связи со средством 46 связи. Сигналы, на стороне пользователя у изоляционного барьера, подаются в интегральную схему 62, которая является устройством, которое берет последовательные данные и преобразует их в данные USB для непосредственной передачи в вычислительное устройство 16 через ведущий порт 74 USB. Питание 5 В ведущегоUSB используется для питания средства 46 связи и исключает необходимость обеспечения изолированного питания от блока. Предпочтительно есть два светоизлучающих диода 14 активности, которые указывают активность в каналах ТХ (передачи) и RX (приема). Связь предпочтительно работает при 9600 Бод, которых достаточно ввиду небольшого объема пересылаемых данных. Хотя включение в состав средства связи не является обязательным в работе устройства и системы 1 энергосбережения, это является особенностью, которая дает возможность легкого использования устройства и системы 1. В заключение, на фиг. 16 и 17 показаны снимки экрана оконного интерфейса 40 по настоящему изобретению. Оконный интерфейс 40 отображается на вычислительном устройстве 16 и дает пользователю возможность, по желанию, контролировать и конфигурировать устройство и систему 1 энергосбережения. Предусмотрен основной экран 41 контроля, имеющий множество областей 42, в которых конечный пользователь может настраивать устройство и систему 1 энергосбережения. Например, области 42 могут включать в себя область 43 рабочего режима, область 44 фазы, область 45 запуска, область 46 калибровки и область 47 уставок. В рабочей области 43 пользователь может выбирать образ действий, которым он/она желает экономить энергию. Образы действий включают в себя понижение напряжения в процентах, при этом выходной сигнал в вольтах настраивается постоянным процентом, процент понижения для сбережения, при этом выходной сигнал в вольтах нацелен на достижение процента энергосбережения и стабилизацию напряжения, при этом среднеквадратичный выходной сигнал в вольтах является предварительно заданным значением. Область 44 фазы дает пользователю возможность выбирать тип фазы, используемый в связи с устройством и системой 1 энергосбережения, то есть однофазный, двухфазный или трехфазный. Область 45 запуска дает пользователю возможность конфигурировать систему и устройство 1 для произвольного запуска и/или для получения задержанного или "мягкого запуска", при этом пользователь вводит время задержки в секундах, за которое будет запускаться система и устройство. Область 46 калибровки дает пользователю возможность вводить требуемые точные калибровки и/или чередовать фазы. Область 47 уставок отображает установочные параметры, выбранные пользователем, и показывает количество энергии, сбереженной посредством использования устройства и системы 1 энергосбережения в качестве стабилизации напряжения, процента понижения напряжения или процента понижения для энергосбережения. Что касается процентного понижения напряжения, нижнее предельное RMS значение устанавливается ниже входящего напряжения, передаваемого через него, чтобы дать входящему напряжению возможность передаваться, когда оно меньше чем или равно нижнему предельному напряжению. Что касается процентного понижения для сбережения, нижнее предельное RMS значение устанавливается ниже входящего напряжения, пропускаемого через него. Индикаторы 48 предусмотрены в оконном интерфейсе 40, чтобы отображать рабочий ток, рабочее напряжение, частоту напряжения в сети питания, расчетное энергосбережение и чередование фаз. Часы 49 реального времени могут быть включены в оконный интерфейс 40, чтобы предоставить возможность программирования дополнительного понижения напряжения для предопределенного времени и предопределенного рабочего времени, например для времен года, дней недели, часов в сутках,для предопределенного рабочего времени. В дополнение, пользователь может программировать устройство и систему 1 энергосбережения для работы в течение различных промежутков времени суток. Часы 49 реального времени устанавливаются через порт связи или фиксируются, чтобы предоставлять возможность выбора определенных периодических дат и промежутков времени, когда благодаря опыту известно, что должна проявляться перегрузка электрической сети. В течение этих промежутков времени система предоставляет возможность дополнительного понижения регулируемого напряжения переменного тока, тем самым, уменьшая нагрузку на сеть. Многочисленные промежутки времени могут быть определены, каждый со своим собственным дополнительным процентным понижением или падением напряжения. Цифровой электрический счетчик 50 предоставляет средство для регистрации статистических данных об использовании мощности, коэффициенте мощности и импульсных перегрузках. Цифровой электрический счетчик 50 также предоставляет возможность включать в себя конденсаторы для коррекции коэффициента мощности, работает в одно-, двух- и трехфазной системах и работает на всех напряжениях по всему миру. Он может использоваться удаленно или локально для выключения из работы или включения в работу источника питания пользователя по желанию поставщика. В дополнение, цифровой электрический счетчик 50 может детектировать, когда устройство и система 1 энергосбережения были перемкнуты конечным пользователем, пытающимся избежать оплаты за потребление энергии, при этом поставщик предупреждается в отношении такого злоупотребления. В заключение, использование часов 49 реального времени дает пользователю и/или поставщику возможность снижать потребление мощности в выбранные промежутки времени суток или в течение выбранного периода времени, тем самым,облегчая и/или устраняя условия проседания напряжения. Должно быть понятно, что, несмотря на то, что проиллюстрирован предпочтительный вариант осуществления изобретения, оно не должно ограничиваться определенной формой или компоновкой частей,описанных и показанных в материалах настоящей заявки. Специалистам в данной области техники будет очевидно, что различные изменения могут быть произведены, не выходя из объема изобретения, и изо- 14019602 бретение не должно считаться ограниченным тем, что раскрыто в описании изобретения и на чертежах. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство энергосбережения, содержащее по меньшей мере одно соединение ввода фазы, сконфигурированное с возможностью ввода определенного количества энергии, содержащей по меньшей мере один аналоговый сигнал; по меньшей мере один детектор точки пересечения нулевого напряжения, сконфигурированный с возможностью определения по меньшей мере одной точки пересечения нулевого напряжения по меньшей мере одного аналогового сигнала; по меньшей мере один идентификатор полупериода, сконфигурированный с возможностью идентификации по меньшей мере одного положительного полупериода по меньшей мере одного аналогового сигнала и по меньшей мере одного отрицательного полупериода по меньшей мере одного аналогового сигнала; по меньшей мере одно логическое устройство, сконфигурированное с возможностью маршрутизации по меньшей мере одного положительного полупериода по меньшей мере одного аналогового сигнала и по меньшей мере одного отрицательного полупериода по меньшей мере одного аналогового сигнала в по меньшей мере один процессор цифрового сигнала, сконфигурированный с возможностью обработки по меньшей мере одного аналогового сигнала; по меньшей мере один элемент управления возбуждением, сконфигурированный с возможностью уменьшения определенного количества энергии посредством широтно-импульсной модуляции для по меньшей мере одного аналогового сигнала, для пропускания уменьшенного количества энергии, причем по меньшей мере один элемент управления возбуждением электрически соединен по меньшей мере с одним процессором цифрового сигнала; и по меньшей мере одно соединение вывода фазы, сконфигурированное с возможностью вывода уменьшенного количества энергии, при этом по меньшей мере один элемент управления возбуждением содержит транзистор управления положительным полупериодом, сконфигурированный с возможностью обеспечения широтно-импульсной модуляции для по меньшей мере одного положительного полупериода по меньшей мере одного аналогового сигнала, транзистор управления отрицательным полупериодом,сконфигурированный с возможностью обеспечения широтно-импульсной модуляции для по меньшей мере одного отрицательного полупериода по меньшей мере одного аналогового сигнала, транзистор управления первым шунтом и транзистор управления вторым шунтом, сконфигурированные как направляющие переключатели для сдерживания противоэлектродвижущей силы. 2. Устройство энергосбережения по п.1, дополнительно содержащее по меньшей мере одно средство считывания для считывания определенной величины энергии. 3. Устройство энергосбережения по п.1, дополнительно содержащее по меньшей мере одно устройство предварительной обработки аналогового сигнала, сконфигурированное с возможностью предварительной обработки по меньшей мере одного аналогового сигнала для ввода по меньшей мере в один идентификатор полупериода. 4. Устройство энергосбережения по п.1, дополнительно содержащее по меньшей мере одно устройство детектирования обрыва фазы, сконфигурированное с возможностью подготовки по меньшей мере одного аналогового сигнала для ввода по меньшей мере в один идентификатор полупериода. 5. Устройство энергосбережения по п.1, дополнительно содержащее по меньшей мере одно устройство чередования фаз, сконфигурированное с возможностью подготовки по меньшей мере одного аналогового сигнала для ввода по меньшей мере в один идентификатор полупериода. 6. Устройство энергосбережения по п.1, дополнительно содержащее по меньшей мере один блок питания, электрически соединенный с устройством энергосбережения, сконфигурированным с возможностью питания устройства энергосбережения. 7. Устройство энергосбережения по п.1, дополнительно содержащее по меньшей мере один плавающий источник питания, электрически соединенный по меньшей мере с одним элементом управления возбуждением. 8. Устройство энергосбережения по п.1, дополнительно содержащее по меньшей мере одно вычислительное устройство, электрически соединенное с устройством энергосбережения. 9. Устройство энергосбережения по п.1, дополнительно содержащее по меньшей мере один интерфейс связи, электрически соединенный по меньшей мере c одним процессором цифрового сигнала. 10. Устройство энергосбережения по п.1, дополнительно содержащее по меньшей мере один ключ перезапуска, электрически соединенный по меньшей мере c одним процессором цифрового сигнала. 11. Устройство энергосбережения по п.10, дополнительно содержащее по меньшей мере один светоизлучающий диод, электрически соединенный по меньшей мере c одним ключом перезапуска. 12. Устройство энергосбережения по п.1, дополнительно содержащее по меньшей мере один цифровой электрический счетчик, электрически соединенный по меньшей мере c одним процессором цифрового сигнала. 13. Устройство энергосбережения по п.1, в котором транзистор управления положительным полупериодом и транзистор управления отрицательным полупериодом являются устройствами на биполярных транзисторах с изолированным затвором. 14. Устройство энергосбережения по п.1, в котором транзистор управления положительным полупериодом и транзистор управления отрицательным полупериодом являются устройствами на полевых транзисторах. 15. Устройство энергосбережения по п.1, в котором транзистор управления первым шунтом и транзистор управления вторым шунтом являются устройствами на биполярных транзисторах с изолированным затвором. 16. Устройство энергосбережения по п.1, в котором транзистор управления первым шунтом и транзистор управления вторым шунтом являются на полевых транзисторах. 17. Устройство энергосбережения по п.1, в котором по меньшей мере один процессор цифрового сигнала содержит по меньшей мере одни часы реального времени. 18. Устройство энергосбережения по п.1, в котором по меньшей мере один процессор цифрового сигнала содержит по меньшей мере один аналого-цифровой преобразователь. 19. Устройство энергосбережения по п.1, в котором по меньшей мере один процессор цифрового сигнала электрически соединен по меньшей мере c одним логическим устройством. 20. Устройство энергосбережения по п.1, в котором по меньшей мере одно логическое устройство электрически соединено по меньшей мере c одним идентификатором полупериода. 21. Устройство энергосбережения по п.1, в котором по меньшей мере одно логическое устройство электрически соединено по меньшей мере c одним детектором точки пересечения нулевого напряжения. 22. Устройство энергосбережения по п.1, в котором по меньшей мере одно логическое устройство электрически соединено по меньшей мере c одним элементом управления возбуждением. 23. Устройство энергосбережения по п.4, в котором по меньшей мере одно логическое устройство электрически соединено по меньшей мере c одним устройством детектирования обрыва фазы. 24. Устройство энергосбережения по п.5, в котором по меньшей мере одно логическое устройство электрически соединено по меньшей мере c одним устройством чередования фаз. 25. Устройство энергосбережения по п.2, в котором по меньшей мере одно средство считывания измеряет определенное количество входящей энергии через гальваническую развязку. 26. Устройство энергосбережения по п.1, в котором по меньшей мере один детектор точки пересечения нулевого напряжения содержит компаратор и буфер Шмидта. 27. Устройство энергосбережения по п.26, в котором компаратор сконфигурирован с возможностью использования половины напряжения питания в качестве опорной точки. 28. Устройство энергосбережения по п.3, в котором устройство предварительной обработки аналогового сигнала содержит первый фильтр для удаления или ослабления гармоник и переходных процессов или сигналов помехи из по меньшей мере одного аналогового сигнала. 29. Устройство энергосбережения по п.28, в котором устройство предварительной обработки аналогового сигнала содержит второй фильтр для по меньшей мере одного изменения фазы при необходимости. 30. Устройство энергосбережения по п.9, в котором по меньшей мере один интерфейс связи является по меньшей мере одним USB-интерфейсом связи. 31. Устройство энергосбережения по п.9, в котором по меньшей мере один интерфейс связи сконфигурирован с возможностью отображения определенного количества энергии, вводимого в устройство энергосбережения, и уменьшенного количества энергии, выводимого из устройства энергосбережения. 32. Устройство энергосбережения по п.1, в котором по меньшей мере один идентификатор полупериода сконфигурирован с возможностью идентификации пересечения абсолютного нуля по меньшей мере одного аналогового сигнала. 33. Устройство энергосбережения по п.1, в котором по меньшей мере одно логическое устройство является программируемым. 34. Устройство энергосбережения по п.1, в котором по меньшей мере одно логическое устройство сконфигурировано с возможностью работы в режиме реального времени. 35. Устройство энергосбережения по п.1, в котором по меньшей мере одно соединение ввода фазы является однофазной вводной системой. 36. Устройство энергосбережения по п.1, в котором по меньшей мере одно соединение вывода фазы является однофазной выводной системой. 37. Устройство энергосбережения по п.1, в котором по меньшей мере одно соединение ввода фазы является двухфазной вводной системой. 38. Устройство энергосбережения по п.1, в котором по меньшей мере одно соединение вывода фазы является двухфазной выводной системой. 39. Устройство энергосбережения по п.1, в котором по меньшей мере одно соединение ввода фазы является трехфазной вводной системой. 40. Устройство энергосбережения по п.1, в котором по меньшей мере одно соединение вывода фазы является трехфазной выводной системой. 41. Система энергосбережения, содержащая по меньшей мере одно соединение ввода фазы, сконфигурированное с возможностью ввода определенного количества энергии, содержащей по меньшей мере один аналоговый сигнал; по меньшей мере один детектор точки пересечения нулевого напряжения, сконфигурированный с возможностью определения по меньшей мере одной точки пересечения нуля по меньшей мере одного аналогового сигнала; по меньшей мере один идентификатор полупериода, сконфигурированный с возможностью идентификации по меньшей мере одного положительного полупериода по меньшей мере одного аналогового сигнала и по меньшей мере одного отрицательного полупериода по меньшей мере одного аналогового сигнала; по меньшей мере одно логическое устройство, сконфигурированное с возможностью маршрутизации по меньшей мере одного положительного полупериода по меньшей мере одного аналогового сигнала и по меньшей мере одного отрицательного полупериода по меньшей мере одного аналогового сигнала по меньшей мере в один процессор цифрового сигнала, сконфигурированный с возможностью обработки по меньшей мере одного аналогового сигнала; по меньшей мере один интерфейс связи, электрически соединенный по меньшей мере с одним процессором цифрового сигнала; по меньшей мере один элемент управления возбуждением, сконфигурированный с возможностью уменьшения определенного количества энергии посредством широтно-импульсной модуляции по меньшей мере одного аналогового сигнала для пропускания уменьшенного количества энергии, причем по меньшей мере один элемент управления возбуждением электрически соединен по меньшей мере с одним процессором цифрового сигнала; и по меньшей мере одно соединение вывода фазы, сконфигурированное с возможностью вывода уменьшенного количества энергии; при этом по меньшей мере один элемент управления возбуждением содержит транзистор управления положительным полупериодом, сконфигурированный с возможностью обеспечения широтноимпульсной модуляции для по меньшей мере одного положительного полупериода по меньшей мере одного аналогового сигнала, транзистор управления отрицательным полупериодом, сконфигурированный с возможностью обеспечения широтно-импульсной модуляции для по меньшей мере одного отрицательного полупериода по меньшей мере одного аналогового сигнала, транзистор управления первым шунтом и транзистор управления вторым шунтом, сконфигурированные как направляющие переключатели для сдерживания противоэлектродвижущей силы; блок источника питания, электрический соединенный устройством энергосбережения, сконфигурированный с возможностью питания устройства энергосбережения; и по меньшей мере одно вычислительное устройство, содержащее оконный интерфейс и интерфейс связи, электрически соединенный по меньшей мере с одним интерфейсом связи устройства энергосбережения. 42. Система энергосбережения по п.41, дополнительно содержащая по меньшей мере одно средство считывания для считывания определенной величины энергии. 43. Система энергосбережения по п.41, дополнительно содержащая по меньшей мере один ключ перезапуска, электрически соединенный по меньшей мере с одним процессором цифрового сигнала. 44. Система энергосбережения по п.43, дополнительно содержащая по меньшей мере один светоизлучающий диод, электрически соединенный по меньшей мере с одним ключом перезапуска. 45. Система энергосбережения по п.41, дополнительно содержащая по меньшей мере одно устройство предварительной обработки аналогового сигнала, сконфигурированное с возможностью предварительной обработки по меньшей мере одного аналогового сигнала для ввода по меньшей мере в один идентификатор полупериода. 46. Система энергосбережения по п.41, дополнительно содержащая по меньшей мере одно устройство детектирования обрыва фазы, сконфигурированное с возможностью подготовки по меньшей мере одного аналогового сигнала для ввода по меньшей мере в один идентификатор полупериода. 47. Система энергосбережения по п.41, дополнительно содержащая по меньшей мере одно устройство чередования фаз, сконфигурированное с возможностью подготовки по меньшей мере одного аналогового сигнала для ввода по меньшей мере в один идентификатор полупериода. 48. Система энергосбережения по п.41, дополнительно содержащая по меньшей мере один плавающий источник питания, электрически соединенный по меньшей мере с одним элементом управления возбуждением. 49. Система энергосбережения по п.41, дополнительно содержащая по меньшей мере один цифровой электрический счетчик, электрически соединенный по меньшей мере с одним процессором цифрового сигнала. 50. Система энергосбережения по п.41, в которой транзистор управления положительным полупериодом и транзистор управления отрицательным полупериодом являются устройствами на биполярных транзисторах с изолированным затвором. 51. Система энергосбережения по п.41, в которой транзистор управления положительным полупериодом и транзистор управления отрицательным полупериодом являются устройствами на полевых транзисторах. 52. Система энергосбережения по п.41, в которой транзистор управления первым шунтом и транзистор управления вторым шунтом являются устройствами на биполярных транзисторах с изолированным затвором. 53. Система энергосбережения по п.41, в которой транзистор управления первым шунтом и транзистор управления вторым шунтом являются устройствами на полевых транзисторах. 54. Система энергосбережения по п.41, в которой по меньшей мере один процессор цифрового сигнала содержит по меньшей мере одни часы реального времени. 55. Система энергосбережения по п.41, в которой по меньшей мере один процессор цифрового сигнала содержит по меньшей мере один аналого-цифровой преобразователь. 56. Система энергосбережения по п.41, в которой по меньшей мере один процессор цифрового сигнала электрически соединен по меньшей мере с одним логическим устройством. 57. Система энергосбережения по п.41, в которой по меньшей мере одно логическое устройство электрически соединено по меньшей мере с одним идентификатором полупериода. 58. Система энергосбережения по п.41, в которой по меньшей мере одно логическое устройство электрически соединено по меньшей мере с одним детектором точки пересечения нулевого напряжения. 59. Система энергосбережения по п.41, в которой по меньшей мере одно логическое устройство электрически соединено по меньшей мере с одним элементом управления возбуждением. 60. Система энергосбережения по п.46, в которой по меньшей мере одно логическое устройство электрически соединено по меньшей мере с одним устройством детектирования обрыва фазы. 61. Система энергосбережения по п.47, в которой по меньшей мере одно логическое устройство электрически соединено по меньшей мере с одним устройством чередования фаз. 62. Система энергосбережения по п.42, в которой по меньшей мере одно средство считывания измеряет определенное количество входящей энергии через гальваническую развязку. 63. Система энергосбережения по п.41, в которой по меньшей мере один детектор точки пересечения нулевого напряжения содержит компаратор и буфер Шмидта. 64. Система энергосбережения по п.63, в которой компаратор сконфигурирован с возможностью использования половины напряжения питания в качестве опорной точки. 65. Система энергосбережения по п.45, в которой устройство предварительной обработки аналогового сигнала содержит первый фильтр для удаления или ослабления гармоник и переходных процессов или сигналов помехи по меньшей мере одного из аналогового сигнала. 66. Система энергосбережения по п.65, в которой по меньшей мере одно устройство предварительной обработки аналогового сигнала содержит второй фильтр для по меньшей мере одного изменения фазы при необходимости. 67. Система энергосбережения по п.41, в которой по меньшей мере один интерфейс связи является по меньшей мере одним USB-интерфейсом связи. 68. Система энергосбережения по п.41, в которой по меньшей мере один интерфейс связи сконфигурирован с возможностью отображения определенного количества энергии, вводимого в устройство энергосбережения, и уменьшенного количества энергии, выводимого из устройства энергосбережения. 69. Система энергосбережения по п.41, в которой по меньшей мере один идентификатор полупериода сконфигурирован с возможностью идентификации пересечения абсолютного нуля по меньшей мере одного аналогового сигнала. 70. Система энергосбережения по п.41, в которой по меньшей мере одно логическое устройство является программируемым. 71. Система энергосбережения по п.41, в которой по меньшей мере одно логическое устройство сконфигурировано с возможностью работы в режиме реального времени. 72. Система энергосбережения по п.41, в которой по меньшей мере одно соединение ввода фазы является однофазной вводной системой. 73. Система энергосбережения по п.41, в которой по меньшей мере одно соединение вывода фазы является однофазной выводной системой. 74. Система энергосбережения по п.41, в которой по меньшей мере одно соединение ввода фазы является двухфазной системой питания. 75. Система энергосбережения по п.41, в которой по меньшей мере одно соединение вывода фазы является двухфазной выводной системой. 76. Система энергосбережения по п.41, в которой по меньшей мере одно соединение ввода фазы является трехфазной системой питания. 77. Система энергосбережения по п.41, в которой по меньшей мере одно соединение вывода фазы является трехфазной выводной системой. 78. Система энергосбережения, содержащая средство ввода предопределенного количества поступающей энергии, имеющей по меньшей мере один аналоговый сигнал; средство определения по меньшей мере одной точки пересечения нуля по меньшей мере одного аналогового сигнала; средство идентификации по меньшей мере одного положительного полупериода и по меньшей мере одного отрицательного полупериода по меньшей мере одного аналогового сигнала; средство маршрутизации по меньшей мере одного положительного полупериода по меньшей мере одного аналогового сигнала и по меньшей мере одного отрицательного полупериода по меньшей мере одного аналогового сигнала по меньшей мере в одно средство обработки для обработки по меньшей мере одного аналогового сигнала; средство уменьшения по меньшей мере одного аналогового сигнала предопределенного количества энергии, чтобы пропускать уменьшенное количество энергии; и средство выдачи уменьшенной энергии. 79. Система энергосбережения по п.78, дополнительно содержащая по меньшей мере одно средство считывания для считывания определенной величины энергии. 80. Система энергосбережения по п. 78, дополнительно содержащая средство предварительной обработки по меньшей мере одного аналогового сигнала. 81. Система энергосбережения по п.78, дополнительно содержащая средство детектирования обрыва фазы по меньшей мере одного аналогового сигнала. 82. Система энергосбережения по п.78, дополнительно содержащая средство чередования фаз по меньшей мере одного аналогового сигнала. 83. Система энергосбережения по п.78, дополнительно содержащая средство связи по меньшей мере с одним вычислительным устройством. 84. Система энергосбережения по п.78, дополнительно содержащая средство перезапуска системы энергосбережения. 85. Система энергосбережения по п.78, в которой средство уменьшения содержит транзистор управления положительным полупериодом, сконфигурированный с возможностью обеспечения широтно-импульсной модуляции по меньшей мере для одного положительного полупериода по меньшей мере одного аналогового сигнала, транзистор управления отрицательным полупериодом, сконфигурированный с возможностью обеспечения широтно-импульсной модуляции по меньшей мере для одного отрицательного полупериода по меньшей мере одного аналогового сигнала, транзистор управления первым шунтом и транзистор управления вторым шунтом, сконфигурированные как направляющие переключатели для сдерживания противоэлектродвижущей силы. 86. Система энергосбережения по п.85, в которой транзистор управления положительным полупериодом и транзистор управления отрицательным полупериодом являются устройствами на биполярных транзисторах с изолированным затвором. 87. Система энергосбережения по п.85, в которой транзистор управления положительным полупериодом и транзистор управления отрицательным полупериодом являются устройствами на полевых транзисторах. 88. Система энергосбережения по п.85, в которой транзистор управления первым шунтом и транзистор управления вторым шунтом являются устройствами на биполярных транзисторах с изолированным затвором. 89. Система энергосбережения по п.85, в которой транзистор управления первым шунтом и транзистор управления вторым шунтом являются устройствами на полевых транзисторах. 90. Способ снижения энергопотребления с помощью устройства энергосбережения, содержащий этапы, на которых вводят определенное количество энергии, содержащее по меньшей мере один аналоговый сигнал,определяют по меньшей мере одну точку пересечения нуля по меньшей мере одного аналогового сигнала; идентифицируют по меньшей мере один положительный полупериод по меньшей мере одного аналогового сигнала и по меньшей мере один отрицательный полупериод по меньшей мере одного аналогового сигнала; обрабатывают по меньшей мере один аналоговый сигнал; уменьшают определенное количество энергии с помощью широтно-импульсной модуляции по меньшей мере одного аналогового сигнала и выводят уменьшенное количество энергии. 91. Способ по п.90, дополнительно содержащий этап, на котором считывают определенное количество энергии. 92. Способ по п.90, дополнительно содержащий этап, на котором предварительно обрабатывают по меньшей мере один аналоговый сигнал. 93. Способ по п.90, дополнительно содержащий этап, на котором детектируют потерю фазы по меньшей мере одного аналогового сигнала. 94. Способ по п.90, дополнительно содержащий этап, на котором определяют чередование фаз по меньшей мере одного аналогового сигнала. 95. Способ по п.90, дополнительно содержащий этап, на котором перед обработкой направляют по меньшей мере один положительный полупериод по меньшей мере одного аналогового сигнала и по меньшей мере один отрицательный полупериод по меньшей мере одного аналогового сигнала в средство обработки. 96. Способ по п.90, в котором на этапе уменьшения дополнительно обеспечивают широтноимпульсную модуляцию по меньшей мере одного положительного полупериода по меньшей мере одного аналогового сигнала, обеспечивают широтно-импульсную модуляцию по меньшей мере одного отрицательного полупериода по меньшей мере одного аналогового сигнала, обеспечивают направляющие переключатели для сдерживания противоэлектродвижущей силы.
МПК / Метки
МПК: H02P 1/24
Метки: система, устройство, изолированным, биполярных, способ, транзисторах, энергосбережения, основанные
